Счетчик учета тепловой энергии — правила установки и виды

Классификация и принцип работы счетчиков тепла

Приоритетным принципом работы всех подобных изделий по учету тепловой энергии являются показания при определенной температуре воды.

Всякий прибор по начислению тепла состоит из трех составляющих элементов:

  • Датчик;
  • Узел по распределению, напору и сопротивлению жидкости;
  • Устройство для учета принятой тепловой энергии.

Схема принципа работы общедомового счетчика тепла

Кроме того, счетчики подразделяются по назначению. Они бывают для индивидуального и промышленного (домового) использования.

Устройства для домов с автономным отоплением и квартир отличаются от домовых более точной регулировкой.

Приборы учета тепловой энергии домового использования подразделяются на несколько видов:

  • Механические;
  • Электромагнитные;
  • Ультразвуковые;
  • Вихревые приборы.

Чтобы лучше понять принципиальную работу у них, рассмотрим каждую разновидность подробнее.

Тахометрические приборы

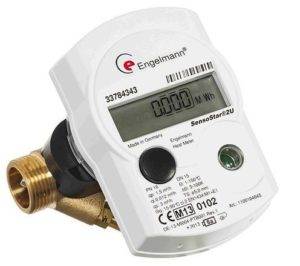

Наиболее доступными по цене и понятными с точки зрения обывателя являются механические устройства. У таких приборов в качестве измерителя является крутящийся барабан в виде небольшой турбины.

Тахометрический теплосчетчик

Во вращение он приходит от напора теплоносителя, благодаря которому и происходит учет потребления воды. Обычно тахометрические счетчики снабжаются двумя расходомерами (на подводящем и отводящем патрубке), элементом сопротивления и тепловычислителем.

Иногда устройства обеспечиваются датчиками давления. У таких счетчиков обязательно должны быть установлены фильтры при входе. Если аппаратура запущена в эксплуатацию без них, то наличие механических примесей (частицы песка, гравия, ржавчины) подействует на работу прибора, и он будет производить искаженные показания.

Электромагнитные устройства

У данного устройства принцип работы базируется на проявлении электромагнитной индукции. Внутри изделия находится несколько магнитов, создающих одноименное поле.

Электромагнитный теплосчетчик

Как известно, вода является хорошим проводником и когда она проходит в магнитном поле, там образуется электрический ток. При этом величина его прямо пропорциональна скорости потока жидкости.

Выработанный электрический ток попадает в вычислительный узел. А так как разница в величинах тока маленькая, такие приборы требуют правильного монтажа и особых условий работы.

Показания данных будут искажены, если устройство подключено с нарушением требуемого уровня (вертикального вместо горизонтальной разводки отопления в многоэтажке). А также в месте соединения не должно быть более узкого пропускного канала.

И еще один фактор, влияющий на достоверность информации у теплоносителей такого типа — в воде исключается присутствие железа во всяком виде (окалины, ржавчины).

Ультразвуковой учет тепла

Счетчики с ультразвуковым излучением отличаются необычным принципом действия и высокой стоимостью. Оригинальность заключается в замере прохождения волны через жидкость, в зависимости от скорости теплоносителя.

Ультразвуковой теплосчетчик

Другими словами, расход рассчитывается по времени, за которое сигнал поступает от источника излучения к приемнику

В данных изделиях важно строгое размещение устройств на одной линии

Вихревой учет тепла

Приборы турбулентного вида выделяются особым измерением. На пути теплоносителя в трубопроводе находится призма, являющаяся преградой, при этом возникает вихревой поток.

Вихревой теплосчетчик

Число вихревых ответвлений регистрируется специальными датчиками и расходомерами, которые находятся на определенном расстоянии от призмы. И чем сильнее скорость потока, тем образуется большее число вихрей.

Какие документы нужны для установки счетчика?

Стоимость регистрации, монтажа счетчика, а также сбора требуемой документации составляет в среднем от 6000 до 8000 рублей. И если вы планируете самостоятельно подготовить все требуемые бумаги, то наберитесь терпения (процесс займет несколько месяцев), пойдите в соответствующие организации и возьмите там приведенные ниже документы.

Шаг первый. Посетите организацию, за которой закреплен ваш дом, и возьмите требуемое разрешение.

Шаг второй. Далее нужно пойти к балансодержателю дома, поставляющему тепло, и получить там технические требования.

Шаг третий. Также вам потребуется готовый расчетный проект узла теплопотребления на основании выбранного устройства (детальнее о выборе мы поговорим в конце статьи). Полученные расчеты также согласуйте с нормативными показателями.

Шаг четвертый. Здесь вам необходимо произвести монтаж в соответствии с каждой цифрой проекта.

Шаг пятый. Далее заключите дополнительное соглашение к основному контракту с поставщиком тепловой энергии. В соглашении должна быть указана оплата, основывающаяся на показателях теплосчетчика.

Шаг шестой. В конце вместе с представителем компании, поставляющей тепло, оформите акт сдачи установки прибора, после чего зарегистрируйте сам счетчик.

Казалось бы, ничего сложного в этом перечне документации нет. Но не стоит забывать о препятствиях, представляющих собой дополнительные документы к каждому из этапов. Более того, срок ожидания разрешительных бумаг может достигать 15-ти дней.

Обратите внимание! Изучите отопительную систему в квартире. Если она одно- или двух трубная, то вопрос об установке отпадает в принципе так же, как в случае с индивидуальным отоплением

Исходить нужно, как мы уже говорили, исключительно от горизонтальной системы.

Огромное значение имеет и месторасположение вашей квартиры. Если речь идет об угловых квартирах, расположенных на последнем или первом этаже, то беспокоиться там особо нечего – в случае требуемого комфорта в 8-22 градусов владельцы вообще не ощутят никакой разницы в плане экономии средств.

Среднерыночная цена колеблется в пределах от 5-ти до 10-ти тысяч рублей. Более современные ультрафиолетовые модели обойдутся дороже, но в обычных условиях они целесообразны далеко не во всех случаях. В контурах вертикального типа подразумевается подключение каждой секции к отдельно стоящему стояку (паре трубы): одна трубка «смотрит» вниз, вторая появляется сверху. Если же речь идет о горизонтальной отопительной системе, то в ней трубы выходят снизу и устремляются туда же.

Установка общедомового счетчика на отопление

Советуем вам ознакомиться с нашим руководством о том какие правила следует соблюдать и как установить общедомовой счетчик тепла

В современных домах зачастую применяется именно такая разводка, пусть и стоит она примерно на 1/5 дороже предыдущего варианта. К слову, типы разводки относятся и к трубопроводу водоснабжения

А теперь рассмотрим, на что нужно обращать внимание, выбирая квартирный счетчик тепла

Классификация приборов

Суть работы прибора в том, чтобы узнать количество потреблённого тепла, для чего он производит замер израсходованного теплоносителя и температуру. Разберёмся в том, какие они бывают.

Общедомовой и индивидуальный

Самый дешёвый вариант – совместно всем жильцам установить единый «общедомовой» счётчик.

Показания будут сниматься раз в месяц, и делиться на все квартиры (соответственно площади или жильцам).

Теперь, если поставщик тепла не обеспечивал жильцов установленной температурой, он будет обязан вернуть оплату.

Примеры реальных домов показывают, что после установки общедомового счётчика, расходы жильцов сократились вдвое, и оборудование окупилось за первые 2 осенних месяца!

Индивидуальный прибор учёта всем хорош, кроме цены, которая вся ложится на одного жильца.

Проведите общедомовое собрание. Если всем понравится такой вариант, зафиксируйте на бумаге все решения: как будет проходить оплата, кто будет снимать показания и т.д. После этого пишите заявление в управляющую компанию.

По принципу работы

Отопительные счётчики разделяют, в зависимости от конструкции, на:

Механические теплосчётчики бывают:

  1. Винтовые.
  2. Крыльчатые.
  3. Турбовинтовые.

Механические приборы преобразуют перемещение теплоносителя в движение крыльчатки. Крыльчатка вращается от потока воды и передаёт движение валу, на котором размещён барабан с числами.

Электромагнитные счётчики. Измеряют движение воды по отклонению вектора электромагнитного поля. Точность прибора выше, чем у механического предшественника.

Счетчики тепла электромагнитные ТСК-7

Вихревые счётчики. Создают искусственное препятствие для потока воды, а потом фиксируют создаваемую турбулентность.

Ультразвуковые счётчики. Замеряют скорость звуковой волны от источника сигнала до приёмника. Такие счётчики бывают:

  1. Временные.
  2. Доплеровские.
  3. Корреляционные.
  4. Частотные.

В домах старой постройки порой через квартиру проходит несколько стояков. Ставить счётчик на каждый не выгодно, поэтому здесь нужен распределитель. Он проводит замеры t воздуха в комнате и на поверхности батареи. Покупка + установка обойдутся в 3-7 тысяч руб.

Разновидности измерительного оборудования

В целом счетчик учета тепла в квартире должен фиксировать, измерять и вычислять расход теплоносителя. Современный рынок предлагает большой ассортимент вышеуказанного товара. Хотя все приборы призваны выполнять одну и ту же функцию, в их основе лежат разные механизмы работы. Так, индивидуальный счетчик тепла в квартире может быть тахометрическим, ультразвуковым, электромагнитным и вихревым. Каждый из них имеет свои преимущества и недостатки. Покупатель, желающий сделать правильный выбор при покупке измерительного оборудования, должен знать особенности каждого его вида.

Ультразвуковые установки для учета пропущенного объема жидкости.

Механическое (тахометрическое) оборудование. Это самый простой вариант измерительной техники. В продаже можно найти крыльчатые, винтовые и турбинные варианты. Прибор устанавливается на главную трубу, через которую теплоноситель подается в квартиру. Он подсчитывает объем горячей воды, поступающей в контур отопления, по количеству оборотов крыльчатки.

Преимущества:

  • невысокая цена покупки;
  • доступная стоимость обслуживания и ремонта;
  • простота монтажа.

Недостатки:

  • высокие требования к качеству теплоносителя;
  • обязательный монтаж фильтра для очистки теплоносителя перед прибором;
  • частый выход из строя подвижной части;
  • не фиксирует мгновенный расход.

Ультразвуковые установки. Прибор состоит из двух компонентов –  это излучатель УЗ-сигнала и его приемник. Излучатель пропускает ультразвуковые волны через поток теплоносителя. Приемник, уловив сигнал, фиксирует количество воды, прошедшей через трубу. Зная время, нетрудно вычислить объем потребляемого теплоносителя. Современные модели все подсчеты проводят в автоматическом режиме.

Электромагнитный тепловой счетчик.

Преимущества:

  • высокая точность и широкий диапазон измерений;
  • нечувствителен к качеству теплоносителя;
  • есть возможность измерить мгновенный расход теплоносителя;
  • нет подвижной части, которая может выйти из строя;
  • все полученные данные сохраняются в памяти прибора.

Недостатки:

  • высокая закупочная стоимость;
  • сравнительно дорогое обслуживание;
  • растворенный воздух в воде снижает точность показаний.

Кроме учета данных ультразвуковой, индивидуальный счетчик тепла в квартире может выполнять и регулирующую функцию.

Электромагнитный прибор. Его работа основывается на явлении электромагнитной индукции. Тепловой поток способен создавать малые токи при перемещении. Прибор фиксирует их. Он может устанавливаться как в открытой, так и закрытой системе отопления. Состоит такой прибор из трех частей. Это датчик температуры, первичный преобразователь и электромагнитный блок (основной источник питания). Устанавливаются счетчики на батареи отопления в квартире. Вычисления проводятся на основе объема расхода теплоносителя и разности температур на входе в нагревательный элемент и на его выходе.

Преимущества:

  • информативность;
  • высокая точность измерений.

Недостатки:

  • высокая закупочная стоимость;
  • на точность измерений отрицательно влияют примеси в теплоносителе, оксидная пленка на поверхности контактов;
  • дорогой сервис.

Снимать показания с данного счетчика может человек, располагающий соответствующими знаниями.

Вихревые счетчики для учета теплоносителя.

Вихревые счетчики. Измерение расхода теплоносителя основывается на анализе вихрей. Они образуются тогда, когда теплоноситель проходит через определенное препятствие.

Преимущества:

  • широкий диапазон снятия замеров;
  • фиксирует не только поток теплоносителя, но и перемещение пара;
  • простота монтажа.

Недостатки:

  • обязательный монтаж фильтра перед оборудованием;
  • неточность в сверке показаний при низком качестве теплоносителя.

Как установить счётчик на отопление своими руками

Тепловой счётчик можно установить самостоятельно. Перед установкой подготавливаются инструменты и комплектующие. Для этого требуется наличие:

  • Теплового счётчика.
  • Соединительных элементов для получения контактов с обратным клапаном.
  • Фильтрующих элементов.
  • Сварочных аппаратов для фиксации пластиковой магистрали.
  • Гаечного ключа, при фиксации металлической трубы.
  • Цанги.
  • Специальных фитингов с тепловыми сенсорами.
  • Теплопроводящей пасты.

Сначала промывается отопительная магистраль, где будет монтироваться измерительное оборудование. Затем устанавливают проточные элементы счётчика. При выполнении этой операции действуют следующие правила:

  • Устанавливается оборудование по горизонтальным или вертикальным фрагментам магистрали.
  • Монтирование жидкокристаллического крана проводится с поворотом вычислителя вверх.
  • Проточные элементы оборудования должны быть постоянно наполнены.
  • Устанавливается приточная часть при помощи соединителя с резьбой. Этот элемент идёт в комплекте любой модели измерительного прибора.
  • Расположение частей для совпадения указателя с направлением потоков воды.

По завершении обращаются в уполномоченный орган или фирму для опломбировки счётчика тепла.

Как поставить счётчик на батарею

От данных измерительных приборов не будет выгоды в случаях, если:

  • тепловая магистраль вводится по устаревшим схемам;
  • помещение находится со стороны торца, на крайних этажах;

Фото 2. Тепловой счетчик на биметаллическом радиаторе отопления. Прибор устанавливается между секциями батареи.

  • оконные рамы со щелями;
  • отсутствует остекление балкона;
  • высокая продуваемость помещения.

Важно! Чтобы окончательно минимизировать расходы по теплоэнергии недостаточно установить общедомой или квартирный счётчик. Нужно модернизировать отопительную систему — заменить элеваторный узел на АИТП или АУУ

При выполнении работ по улучшению энергосистемы многоэтажного дома, достигается и комфорт, и экономия.
