Потолочная панель и фурнитура
Потолочная панель (или попросту крыша) душевой кабины может содержать в себе несколько опциональных элементов:
- душевая лейка;
- вентилятор;
- подсветка;
- динамик.
Эта панель собирается заранее, а потом в готовом виде закрепляется на специальной опоре, сформированной при помощи боковых панелей и каркаса двери. Для более надежного соединения стыков можно воспользоваться специальными смазывающими и герметизирующими материалами. Обработка ими поможет предотвратить специфическое гудение душевой кабинки при включении тех или иных опций.
Дверная фурнитура устанавливается, как правило, в последнюю очередь. Чтобы эта операция прошла успешно, нужно выполнить ряд действий.
В нижней и верхней частях дверного проема устанавливают идущие в комплекте и вывернутые по максимуму ролики. Осуществляется отделка периметра двери уплотняющим материалом. После этого дверь (обычно она делается из закаленного стекла или стеклопластика) может быть установлена на свое место в общей конструкции.
Теперь необходимо определить оптимальное положение двери путем регулирования верхних роликовых механизмов. Винты, с помощью которых здесь закрепляются ролики, покрываются особыми декоративными заглушками. Наконец, устанавливается остальная мелкая фурнитура: ручки, зеркальце и так далее.
На этом сам монтаж завершается. Но для того чтобы полностью быть уверенным в своей новой душевой кабине, стоит провести финальную проверку всех компонентов. Соединения должны быть герметичными, а поддон в процессе эксплуатации не должен скрипеть (если же скрип издается, ножки под поддоном еще раз подвергаются регулировке). Только после этого кабинкой можно пользоваться.
Инструкция по монтажу поддона
Первым делом убираем защитную пленку и разворачиваем его. Лучше всего уложить его на картон, чтобы не повредить защитное покрытие.
Берем подготовленную раму из профильных труб (можно купить или сварить самому). Кладем ее так, чтобы все отверстия поддона состыковались ровно с дырками на опоре. Подготавливаем шпильки, накручивая на них гайки, а затем надеваем шайбы.
После этого ввинчиваем шпильки в крепежные элементы поддона. Рекомендуем очистить крепежные отверстия от лишнего – акрил, заводской клей, скотч.
Насадите раму на шпильки, что она плотно прилегала к дну поддона, для этого необходимо закрутить сверху гайки. Желательно первым делом затянуть верхние гайки и только после этого нижние, так можно будет предупредить деформацию конструкции при дальнейшем эксплуатации
Она довольно тонкая, и от нее зависит устойчивость душевой кабины.
Затем надо взять шурупы, которые поставляются в комплекте, вставить их в готовые отверстия, осторожно затянуть.
Взяв фартук, необходимо убрать с него защитное покрытие. Крепить фартук нужно кронштейнами и шурупами
Положив кронштейны на закладные, вставьте 2 шурупа нужной длины.
На 3 ножки, которые выступают на каркасе, надо закрутить гайки, потом надеть шайбы, зафиксировать Г-образный крепеж, он нужен для удержания внешнего фартука. Плотного прилегания можно добиться путем регулирования гаек.
Беремся далее за монтаж сифона, стальная часть подключается к сливу гайками, предварительно нужно поставить герметизирующие прокладки
Важно все основательно обработать силиконовым герметиком, дабы не допустить протечек. Пластмассовая часть уходит в канализацию.
Закрепив шланг и разобравшись с тройником, важно удостовериться в надежном прилегании прокладок и работоспособности самого сифона, для этого заполните поддон водой на минут 15.
Шторки
Шторки душевой кабины являются не менее значимой частью конструкции, чем поддон. Модель может иметь распашные или раздвигающиеся шторки.
В первом случае речь может идти об одностворчатых или двухстворчатых элементах. Для комфортного использования таких дверок нужно обеспечить больше свободного пространства, что является довольно значимым недостатком для небольших санузлов.
Раздвижной вариант шторок предполагает наличие от двух до шести створок. Их удержание обеспечивает резиновая магнитная лента. Внутри каркаса спрятаны специальные ролики, по которым движутся створки. Качественные изделия характеризуются бесшумным движением створок при открывании и закрывании шторок.
Основным материалом для изготовления шторок душевой кабинки является полистирол или высококачественное каленое стекло. Первый вариант более дешевый и легкий, однако, в процессе эксплуатации становится менее прозрачным. Кроме того, после мытья на шторках из полистирола остаются разводы.
Использование и эксплуатация изделия
Вода применяется в целях оздоровления и улучшения состояния всего организма.
Оснащение душевых кабин гидромассажными системами позволяет мышцам расслабиться и снять напряжение.
Сеансы гидромассажа следует проводить только в теплой, комфортной воде, длительностью не более 10 мин.Эффект напрямую зависит от температуры воды и продолжительности.
Тропический душ, создающий имитацию настоящего дождя, оказывает терапевтический эффект. Если во время приема водных процедур ощущается сонливость, следует уменьшить температуру воды и прервать гидромассаж.
Гидромассаж противопоказан людям с заболеваниями сердечно-сосудистой системы, с почечными заболеваниями, склонным к варикозному расширению вен и различным кровотечениям, а также при высокой температуре и избыточном весе тела.
Соблюдение данных правил эксплуатации и мер предосторожности, описанных ниже, позволит сохранить вашу кабину в надлежащем состоянии и продлит срок ее эксплуатации
- Не рекомендуется пользоваться душевой кабиной лицам в состоянии алкогольного опьянения.
- Людям с болезнью сердца, а так же подверженных высокому давлению, пожилым людям, беременным рекомендуется пользоваться душевой кабиной под присмотром.
- Маленьким детям рекомендуется пользоваться душевой кабиной в присутствии взрослых.
- Не купайте крупных домашних животных в душевой кабине, это может повредить акриловое покрытие оборудования.
- Перед использованием душевой кабины необходимо проверить положение переключателя режимов, а так же положение основного переключателя холодной и горячей воды. Регулятор подачи воды должен находиться в среднем положении, чтобы температура воды была приемлемой для использования.
- Переключение режимов (тропический душ, форсунки массажа спины, массажер ступней, лейка) осуществляется только при перекрытой подачи воды.
- Температура воды при использовании душевой кабины не должна превышать 40С. Превышение данной температуры может повредить акриловое покрытие оборудования: вызвать появление трещин или вызвать расслоение акрила, а так же вывести из строя ручной душ и элементы гидромассажа.
- При длительном не использовании душевой кабины отключите ее из основной сети электроснабжения и перекройте краны подачи воды при этом откройте и закройте основной кран смесителя душевой кабины, чтобы уменьшить давление воды в шлангах и патрубках. Это поможет предотвратить повреждение оборудования в случае непредвиденных обстоятельств (резкие скачки напряжения в электросети, резкие скачки давления в водопроводной сети.
- Избегайте попадание на акриловые поверхности тяжелых предметов с грубыми или острыми формами, либо предметов, температура которых выше 40С.
- Исключите направленное попадание воды на крышу душевой кабины с внутренней стороны во избежание попадания влаги через декоративные накладки на динамик и вентилятор вытяжки.
- Не применяйте излишнего механического давления к стеклянным деталям оборудования (дверцы, передние стекла, задние и боковые стеклянные стенки) и не ударяйте их тяжелыми предметами.
- Акриловые поддоны душевых кабин рассчитаны на определенную весовую нагрузку, поэтому эксплуатация душевой кабины предполагает нахождение в ней одного человека весом не более 120 кг.
- Запрещается заходить в душевую кабину и вставать на поддон в обуви.
- Используйте душевую кабину строго по назначению. Исключите замачивание белья, стирку и полоскание вещей (химические элементы, содержащиеся в вашем порошке, могут повредить акриловое покрытия изделия).
- При выходе из строя отдельных узлов и механизмов не пытайтесь самостоятельно исправить их. Обязательно изучите инструкцию возможных неисправностей и проконсультируйтесь со специалистами
- Запрещены изменения и добавления в конструкцию деталей, узлов, механизмов, материалов, не относящихся к комплектации душевой кабины (дополнительные полочки, декоративные
накладки, использование дополнительной покраски). - В течение всего срока эксплуатации проверяйте душевую кабину на предмет протечек, а так же на целостность соединений подводки воды и деталей подвижных частей не реже одного раза в месяц.
4.Сборка задней стенки

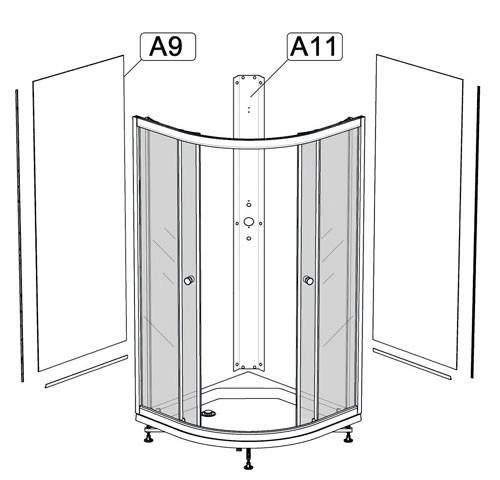

Общая схема сборки задней стенки
Видео,сборка задних стекол и центральной панели душевых кабин Тритон
https://youtube.com/watch?v=H-HckMh3XCM
Первое
Видео,установка дополнительного оборудования на душевую кабину Тритон
https://youtube.com/watch?v=BpUXUUNyX4E
Второе
Третье, прикрутите центральную стойку к задним стеклам. Также прикрепите крепежные уголки к обратной стороне стойки. Обработайте места примыкания нейтральным силиконовым герметиком.
Четвертое, с помощью уголка закрепите задние стекла к поддону, предварительно просверлив отверстия сверлом диаметром 2,5 мм. Обработайте места стыка силиконовым герметиком.
Особенности монтажа душевой кабины-гидробокса
В закрытых душевых кабинках и гидробоксах после установки поддона необходимо собрать панель, закрывающую стену. На ней имеются монтажные отверстия, в которые предварительно устанавливаются все «примочки» — форсунки, держатели, мыльницы, сиденья, динамики, светильники и т.д. форма и размеры у ниж у всех разные, так что ошибиться трудно. Желательно все «посадочные отверстия» промазывать герметиком: меньше капать будет впоследствии.
Особо стоит остановиться на установке форсунок. Кроме установки самих распылителей, их надо соединить между собой отрезками шланга. Он надевается на патрубки форсунок, затягивается хомутами. Все это собирается по имеющейся в инструкции схеме
Особое внимание обратите на то, чтобы наконечники форсунок были целыми и хомуты хорошо затянутыми. Не лишним будет и тут промазать каждое посадочное место герметиком (и под форсунку и под шланги)
Соединение форсунок душевой кабины с тыльной стороны
Стенку с подключенными аксессуарами ставят в специальный паз. Место соединения также предварительно промазывается герметиком. Подключается холодная, горячая вода, можно проверить работоспособность системы.
После установки стенок собирается крышка. Там обычно находится тропический душ, может — лампа. При их установке тоже можно использовать герметик — мало ли куда попадет вода… На патрубок душа надевается шланг, который затягивается хомутами. К выводам лампы подсоединяются проводники, место соединения тщательно изолируется, можно несколькими последовательно надеваемыми термоусадочными трубками.
На стенку устанавливается собранная крышка. Место стыка снова таки смазывается герметиком. Пока герметик не застыл, устанавливается собранная рама дверей. Когда устанавливаются двери — зависит от модели. В некоторых случаях их нужно навешивать до установки, в некоторых — после. Все стыки герметизируются.
Достаточно подробно сборка душевой кабины-гидробокса показана в этом видео. Комментарии отсутствуют, но последовательность действий ясна.
3.Установка стекол на переднюю раму

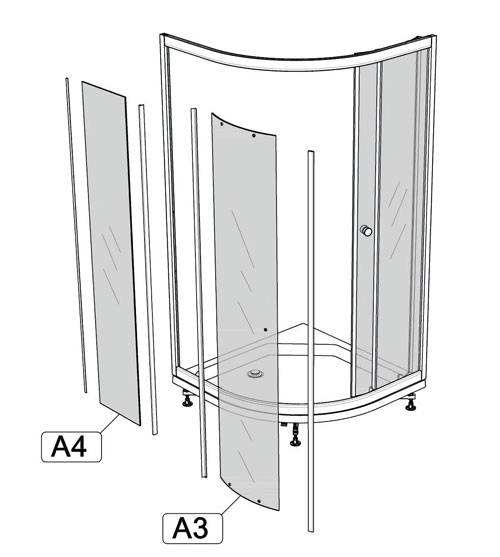

Общая схема сборки передних стекол
Видео, сборка передней рамы душевой кабины Тритон.
https://youtube.com/watch?v=xUy_jwyc5GY
Первое, вставьте передние неподвижные стекла в вертикальные профиля, используйте при этом резиновый уплотнитель,отрезав необходимое количество.
С другой стороны используя держатель стекла В18, закрепите стекло. Оденьте на край стекла отсекатели В22, отрезав необходимое количество.
Прикрутите к краям горизонтальных профилей резиновые отбойники В17. Прикрутите только 4 шт, остальные 4 шт, мы прикрутим позже, во время сборки дверей.
Обработайте места стыка стекла и профиля силиконовым герметиком.
Второе, соберите двери душевой кабины. Прикрутите ролики душевой кабины на двери, два двойных ролика вверх, и два одинарных вниз.
С одной стороны двери установите отсекатели В22, отрезав необходимое количество ножницами.
С другой стороны двери установите магнитные уплотнители В23,отрезав необходимое количество ножницами.
Третье, прикрутите к дверям ручки.
Четвертое, навесьте двери горизонтальные на профиля. Заведите вначале верхние ролики в верхние профиля. Затем нажав кнопочки на нижних роликах заведите их в нижние профиля.
После этого сомкните двери, чтобы они плотно закрылись, и прикрутите к горизонтальным профилям оставшиеся резиновые отбойники В17. После этого ваши двери должны плотно закрываться. И расстояние между отбойниками и центром дверей должны быть одинаковые с двух сторон.
Этапы сборки
Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.
Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.
Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.
Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.
Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.
Извлечение и сортировка составляющих душевой
Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:
- Задние стенки;
- Стекла, двери и вертикальные профили;
- Центральная панель;
- Поддон, крыша, горизонтальные профили и комплектующие.
Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.
Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.
Подготовка поддона
В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.
Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.
Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.
Сборка каркаса
На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.
Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.
Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.
Монтаж центральной панели и задних стенок
Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.
На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.
Подготовка купола
Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.
Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.
Завершение сборки
Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.
К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.
Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.
Разновидности душевых кабинок
Современный ассортимент сантехнических приборов достаточно велик, поэтому можно выбрать модель на любой вкус и кошелек
Однако при покупке важно учитывать не только эстетические качества и разнообразие функций, но и то, как выполняется сборка душевой кабины. Условно модели кабинок делятся на следующие типы:
- Готовые. Готовые модели душевых кабин продаются сразу в сборе, поэтому собирать душевую такого типа своими руками намного проще. Однако, продавцы и производители отмечают достаточно низкий спрос на готовые кабинки. На первый взгляд это кажется абсурдным, ведь благодаря простоте установке можно сэкономить на оплате услуг мастера-установщика. Ответ на самом деле прост: эти модели настолько велики, что зачастую не проходят в дверной проем в ванной.
- Требующие сборки. Такие модели, в отличии от готовых, поставляются покупателю в виде отдельных элементов, которые нужно сначала правильно соединить между собой. Установить душевую кабину своими руками такого типа сложнее, но зато ее можно занести в ванную комнату даже с самым узким дверным проемом.
Установка направляющих для дверей
Далее сборка душевой кабины продолжается монтажом направляющих для дверей. Даже если кабина без боковых панелей, сначала необходимо собрать направляющий каркас для дверок, установить его на поддон, и потом уже размечать места установки крепежа.
Собрать каркас — это скрепить вместе боковые стойки и две округлых направляющих. Для придания жесткости конструкции можно установить неподвижные стеклянные боковины.
Почему нельзя сразу крепить стойки для дверей к стене? Потому что стены в ванной редко идеально ровные. Прикрепив так стойки, вы получите перекошенные дверки, которые будут плохо закрываться/открываться.
Чтобы понять всю разницу, можно разметить строго вертикально, как положено выставив боковые направляющие вертикально. Потом соберите несущий каркас, поставьте его на место и посмотрите, на имеющиеся отклонения. В 99% они имеются, причем значительные.
Одна из конструкция роликов для душевой кабины
При сборке каркаса душевой кабины разночтений быть не может. Есть две дуги, есть две стойки. Совмещаете пазы и отверстия, затягиваете винтами. Потом устанавливаете боковушки из стекла. Они фиксируются скобами-стопорами.
После этого не забудьте установить ролики для душевой кабины. Они могут иметь разную конструкцию, но, чаще всего, для их установки требуется снять боковые стопора с направляющих, загнать в профиль с двух сторон по два ролика, поставить стопора на место.
В некоторых моделях приходится не только ролики устанавливать, но и навешивать стекло, иначе не перенесешь. Но работать тогда лучше вдвоем. Одному сложно.
Поставив собранную раму на поддон и проверив, правильно ли она стала, отмечают маркером места установки крепежа. Сняв кабину, сверлят отверстия, устанавливают дюбеля.
Промазывают места примыкания каркаса к стенам герметиком. Нанести полосу надо щедро — лучше потом вытереть излишки. Затем ставят направляющие на место и прикручивают на болты. Оставшиеся щели повторно заполняют герметиком. Монтаж душевого уголка почти закончен: осталось навесить дверки и установить уплотнители.
Сборка душевой кабины: навешиваем двери
Если дверки не были установлены, их навешивают. Начинают сверху. В большинстве моделей в полотне двери есть отверстия: сверху и снизу. Это и есть места крепления роликов. В некоторых душевых кабинах отверстий по два, в некоторых по четыре. Их количество зависит от конструкции роликов.
Берут шуруп, на него надевают пластиковую прокладку (из комплекта). Вставив шуруп в отверстие, надевают вторую прокладку. Далее: внутри ролика есть резьба, в нее и нужно попасть шурупом, потом поддерживая снаружи ролик пальцами, внутри завернуть шуруп.
Такой акробатический элемент повторяется со всеми роликами. Только пока все шурупы не установлены, затягивать их не нужно. Только наживить, чтобы дверца держалась и не упала.
После того как дверцы навешены, затягивают все крепления. Остался последний момент: установка уплотнителей на двери. Они просто защелкиваются (надавливаете пальцем) на боковых кромках двух стыкующихся половинок двери. Таким же способом крепятся с другой стороны — на стойки у стен.
Подробности навешивания дверей душевой кабины в одной из моделей смотрите в видео.
Подключение к водоснабжению и электросистеме
Это заключительная часть работ, которая выполняется строго по инструкции. И в большинстве ситуаций её вообще лучше доверить профессионалу.
На этом этапе нужно собрать гибкие шланги и подсоединить их к горячей и холодной воде. Зачастую входы маркируются цветом: синим и красным соответственно.
Душевая не требует УЗО или другого специального оборудования, она не даёт большую нагрузку на общую систему. Однако если в вашем доме (и в многоквартирном, и в частном) часто происходят скачки напряжения, рекомендуем установить общую электрозащиту.
Преимущества душевого уголка
Такому приспособлению, как душевой уголок присущи следующие преимущества:
- Компактность. Благодаря тому, что душевой уголок устанавливается в вертикальном положении, он не заберет много места. Таким образом, в ванной комнате легко могут поместиться такие элементы, как стиральная машина, раковина, корзина для стирки, унитаз и другие элементы, без которых вы не можете представить ванную.
- Доступная цена. Цена зависит от производителя, габаритов, электронных функций, которые могут быть присущи душевому уголку, а также качества материала.
- Простой монтаж. Установка душевой выполняется буквально за несколько часов. Все зависит от навыков мастера и наличия инструмента. Владельцы квартир, которые решили установить душевую, но никогда не делали ничего подобного, могут не волноваться, поскольку с такой задачей может справиться практически любой.
Этап третий
Собираем поддон
Если ваша душевая кабина поставляется уже с собранным поддоном, то вы можете пропустить этот этап, кроме пункта регулировки по уровню.
1.Переворачиваем поддон вверх дном и кладем его на пол, предварительно застеленный картоном от упаковки, либо постелите ткань.
2.Прикручиваем на каркас ножки, шпильки и примеряем каркас на поддон.
Каркас примеряем с учетом того, чтобы все его отверстия для крепежа, как на дне поддона, так и на углах поддона попадали на закладные.(это те части с обратной стороны поддона которые выпирают и предназначены как раз для того, чтобы там крепить каркас)
Внимание! У некоторых производителей каркас может быть без отверстий, тогда после примерки каркаса на перевернутом поддоне, вы должны проделать такие отверстия сами. Также, у некоторых производителей отверстия могут не совпадать или быть вообще в другом месте, в таком случае, вам необходимо сделать новые отверстия исходя из правильной установки каркаса
После того, как каркас у вас будет примерян, закрепите его к поддону саморезами.
Внимание! Обязательно проверьте длину саморезов, чтобы случайно не вкрутить саморезы большей длины. Иначе они вылезут наружу внутри поддона и повредят поддон!. 3.Прикручиваем сифон слива
3.Прикручиваем сифон слива
Обязательно промажьте места крепления слива к поддону с помощью силиконового герметика.
Чаще всего такая панель крепиться с помощью саморезов и закрывается декоративными заглушками.
5.Снимите защитную пленку с поддона и передней декоративной панели
6.Подвиньте поддон на место установки и с помощью ножек и уровня отрегулируйте его правильное положение. Затяните все гайки ключом, и еще раз проверьте уровень.
