Гидроизоляция печной трубы — лучшая методика. Виды средств герметизации: металлический фартук, уплотнители

Правила примыкания

Строительные нормы СНиП не имеют строгой регламентации по месту расположения дымохода, но содержат указания по высоте данного элемента:

• Высота дымохода должна превышать высоту конька минимум на 0,5 метра, в случае ее расположения на расстоянии 150 см или меньше от самого конька;
• При нахождении от конька на 1,5 – 3 м, труба дымохода может равняться по высоте уровню конька, или превышать его;
• Если расстояние от конька до трубы превышает значение 300 см, то ее высота должна быть в один уровень с коньком, или не ниже, чем линия, проведенная от конька, под углом в 10 градусов к линии горизонта.

Все остальные особенности выполнения, которых требует устройство примыкания кровли к трубе остаются без нормативных рекомендаций, а потому могут выполняться по собственному усмотрению.

Но учитывая опыт профессионалов, устанавливать трубу на крыше лучше ближе к коньку, по таким причинам:

• Данное расположение облегчает процесс качественной герметизации и обеспечивает покрытие без мест протеканий;
• Чем ближе труба находится к коньку, тем меньше места остается для скопления за ней снега и воды, снижая риск протечек.

Внимание! Конденсат может образовываться как внутри, так и на поверхности трубы, что приводит к образованию наледи в холодное время года. Она повреждает стенки дымохода, значительно ухудшая тягу и снижая срок эксплуатации

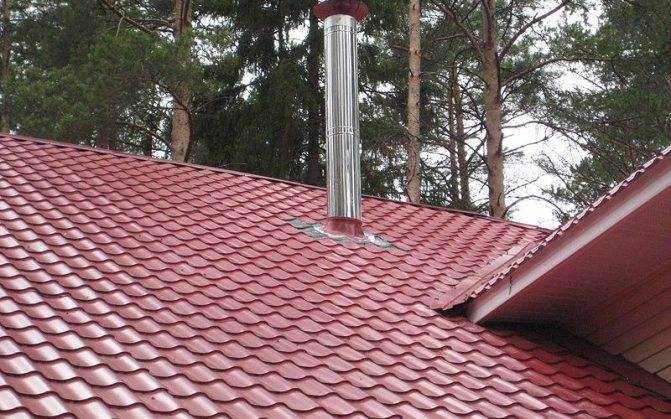

Круглая труба

Крыша, обустроенная дымоходом круглого сечения – один из распространенных вариантов частного строительства.

Для обеспечения качественного примыкания к крыше такой трубы выпускаются стандартные трехслойные конструкции. Центральная часть такой многослойной системы выполняется из теплоизоляционного материала. Комплект дополняется стальным плоским листом и фартуком-колпаком, в который и вставляется дымоходная труба.

Выбирать подходящий комплект стоит в зависимости от угла наклона ската. Для наиболее распространенных углов и выпускаются типовые системы. При помощи таких конструкций сделать самостоятельное качественно примыкание достаточно просто.

На плоскости крыши производится плотное и жесткое закрепление пластины примыкания. На колпаке срезается верхушка, размер среза при этом должен позволять трубе пройти в отверстие плотно, с отсутствием зазоров. Стальным хомутом с прокладкой из термостойкого эластичного материала к трубе прижимается верхний край фартука.

Внимание! Все материалы должны быть достаточно чистыми, как и поверхность крыши. Это будет обеспечивать максимальное качество герметизационных работ

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок

Пластина закрепляется при помощи саморезов, с использованием резиновых или неопреновых прокладок.

Если угол ската не позволяет применить систему обустройства дымохода стандартного типа, то это можно выполнить без привлечения специалистов. Для этого для создания герметичного фартука необходимо выполнить оклеивание периметра трубы свинцовой или алюминиевой лентой.

Также возможно использование готовой детали из свинца овальной формы, которую легко профилировать по покрытию мягкой кровли или крыши из твердого материала при помощи резинового молотка, или деревянного инструмента.

Такая свинцовая самоклейка — материал с высокими эксплуатационными свойствами. Он устойчив к температурным колебаниям, коррозии и влиянию ультрафиолета.

Один из способов самостоятельной герметизации круглой трубы на крыше из металлочерепицы показан в видео:

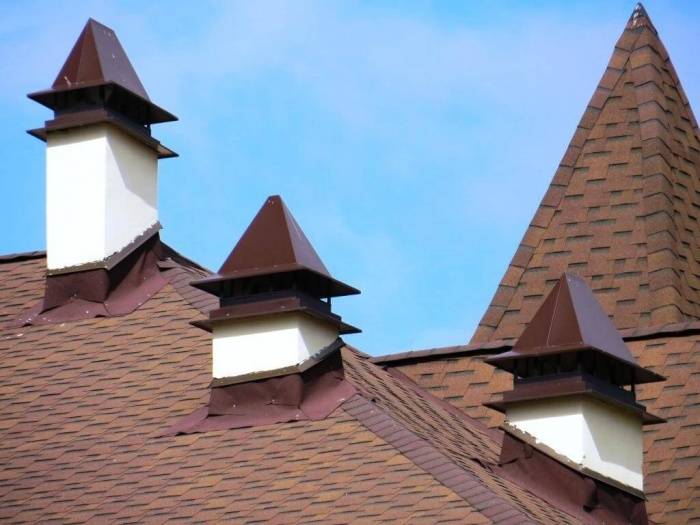

Квадратная труба

Для обустройства труб квадратного и прямоугольного сечения очень редко удается подобрать идеально подходящие готовые элементы, предлагаемые в продаже. В зависимости от типа кровельного материала выбираются и способы обустройства примыкания трубы к кровле.

Узел прохождения через крышу

При выполнении работ по обустройству часто требуется проведение частичного демонтажа обрешетки кровли. При этом для обеспечения жесткости конструкции вокруг трубы монтируется каркас из деревянного бруса, к которому крепятся слои гидроизоляции и пароизоляции. Гидроизоляция крепится к обрешетке и контробрешетке. Пароизоляция укладывается между каркасом кровли и внутренними отделочными материалами. Пространство между каркасом и трубой должно быть заполнено, согласно нормам СНиП, термоизоляционным негорючим материалом – каменная вата.

Важно! Особо внимательно следует отнестись к качеству герметизации стыка вертикального элемента с кровельным материалом. В местах их соединения не должно быть протеканий

Термостойкие герметики для дымохода

Данный тип герметизирующих материалов имеет силиконовую основу, в которую добавляются оксиды железа. Такие добавки не только повышают температурную устойчивость герметика, но и придают ему красноватый оттенок, что делает состав незаметным при обработке печных труб из кирпича.

При использовании термостойких силиконовых герметиков следует принимать во внимание ряд их важных особенностей, в частности:

• Такие материалы могут выделять уксусную кислоту, способствуя формированию кислотной реакции. В этом причина того, что их нельзя применять для металлических печных труб.
• Некоторые виды термостойких герметиков неустойчивы по отношению к солнечному излучению, что ограничивает возможность их использования для конструкций на крышах.
• Хорошая адгезия со многими веществами и материалами (кирпич, керамика, стекло, бетон и т. д.) делает сферу их применения достаточно широкой.
• Благодаря высокой водонепроницаемости они могут применяться для герметизации верхних участков дымоходных конструкций.
• Обладают хорошей пластичностью и прочностью, вследствие чего могут использоваться в конструкциях, испытывающих значительные ветровые нагрузки.
• Процесс затвердевания силиконовых герметиков занимает от нескольких часов до нескольких дней, и зависит от температуры и влажности окружающей среды. Оптимальные значения для этих показателей составляют 25 °C и 50%.
• Не рекомендуется применять силиконовые герметики для обработки глубоких швов или трещин.
• Для улучшения качества герметизации следует перед нанесением состава очистить поверхности швов от пыли, грязи, жировых отложений и прочих засорений.
• Нанесение силиконовых герметиков возможно только на полностью сухие поверхности.
• Обычные силиконовые герметики, применяемые в строительстве, не являются термостойкими и не могут использоваться для герметизации дымоходных сооружений.

Типы защиты от загрязнений источника

Негативное воздействие примесей на водозаборные горизонты возможно, если гидроизоляция скважины от грунтовых вод изначально была выполнена недостаточно качественно либо была нарушена впоследствии.

Для защиты от перетекания верховодки в нижние пласты применяется метод затрубной цементации. Это является неотъемлемой частью технологического процесса профессионального бурения и целиком зависит от компании, выполняющей проходку.
Изоляция устья скважины от попадания осадков или подтопления грунтовыми водами выполняется путем установки защитно-смотрового колодца — кессона. Это гидротехническое сооружение призвано обеспечивать абсолютную герметичность кольцевого зазора вокруг обсадной трубы

Гидроизоляции кессонов изнутри и снаружи от грунтовых вод уделяют особое внимание, поскольку в большинстве случаев падение качества воды происходит при ее нарушении.

Требования к разделке

В первую очередь, это, естественно, требования пожарной безопасности.

Ведь даже минимальный риск при устройстве дымохода недопустим.

Итак:

1. Независимо от того, из какого материала дымовая труба изготовлена и какой материал используется для кровли, расстояние от ее внутренней поверхности до ближайшей конструкции,изготовленной из горючего материала должно быть не меньше 38 см.А расстояние между внешней поверхностью трубы и конструкцией – не менее 13 см. Дымоход должен иметь толщину не менее 5 см.
2. Для противопожарной разделки дымохода должны использоваться только несгораемые материалы. При проходе через крышу в обязательном порядке должны использоваться системы дымоходов типа «сэндвич».
3. Если в перекрытиях чердака используются засыпки из опилок, торфа и других подобных материалов, то разделка дымоходов устраивается выше поверхности такой засыпки на 1 ряд. Ведь и торф, и опилки являются легко воспламеняющимися материалами.
4. Свободное пространство между трубой дымохода и деревянными элементами стропильной системы крыши необходимо перекрывать несгораемыми кровельными материалами: кровельная сталь, листы асбоцемента и пр.

Гидроизоляция печной трубы

В домах с печным отоплением или декоративными каминами важным этапом выполнения качественной кровли является гидроизоляция печной трубы

Место, где труба выходит наружу, подвергается повышенным нагрузкам: перепадам температур, механическим нагрузкам и повышенной влажности, поэтому гидроизоляции печной трубы нужно уделить особое внимание

Принцип устройства гидроизоляции

В месте прохода трубы через кровлю обязательно получаются зазоры, и обычная их гидроизоляция мастиками и герметиками – недостаточная мера для надежной защиты от протечек. Поэтому при укладке кровельного покрытия необходимо выполнить целый ряд мероприятий:

• Располагать трубу нужно как можно ближе к коньку крыши, это поможет избежать скопления снега в месте ее выхода наружу,
• Под кровельное покрытие укладывают систему отведения влаги, защитную мембрану и так называемые «фартуки» и «галстук». Их форма зависит от формы трубы,
• Места выхода трубы необходимо гидроизолировать специальным герметиком, устойчивым к перепадам температур,
• На кровельное покрытие укладывается дополнительный декоративный фартук. Его назначение – отвод потоков дождевой воды от трубы.

Печные трубы, как известно, имеют различную форму, поэтому конструкция гидроизоляционных элементов для них несколько различается.

Гидроизоляция печной трубы прямоугольного сечения

Такие трубы чаще всего выполняют из кирпича. Внутри кирпичного короба может проходить асбестоцементная или металлическая труба, или может быть выполнен дымоход с помощью кирпичной кладки. Кирпич обладает хорошими теплоизоляционными характеристиками, поэтому резкого перепада температуры у такой трубы, как правило, не происходит.

Для выполнения гидороизоляции трубы понадобятся:

• Диффузионная мембрана,
• Гидроизоляционная мастика,
• Листовой металл или готовые металлические фартуки и галстуки по размеру трубы,
• Жаропрочный герметик.

Технология выполнения гидроизоляции:

1. Начинать выполнение гидроизоляции необходимо сразу после укладки гидроизоляции под кровельное покрытие. Края диффузионной пленки загибаются на трубу с нахлестом и проклеиваются с помощью полимерно-битумной мастики.

Технология укладки материала Вакафлекс

Вакафлекс – самоклеящаяся пластичная гидроизоляционная лента. Вакафлекс имеет внутреннее армирование алюминием, благодаря чему может принимать форму профиля кровельного покрытия, одновременно прилегая к трубе. Монтаж Вакафлекса несложен, его может выполнять один человек.

1. Ленту начинают приклеивать по нижнему краю трубы. Отрезают ее по длине стенки с запасом в три-пять см с каждой стороны. Сгибают вдоль пополам, снимают с верхней половины защитный слой и приклеивают ленту к трубе, прокатывая ее твердым валиком. Затем снимают нижнюю защитную пленку и приклеивают к кровельному покрытию, тщательно прокатывая валиком до тех пор, пока не будет обеспечено полное прилегание. Углы ленты аккуратно подрезают, загибают на боковые стенки трубы и приклеивают.

На трубу поверх гидроизоляционной ленты крепят планку Вака, исключающую сток воды по плоскости трубы.

Гидроизоляция печной трубы круглого сечения

В последнее время для отвода дымовых газов все чаще устанавливают круглые сэндвич-трубы. Они просты в монтаже и обходятся дешевле, к тому же пожаробезопасны и не создают лишней нагрузки на фундамент печи. Гидроизоляция таких труб выполняется довольно просто. Для этого необходимы специальные трубные проходки. Они представляют собой алюминиевый или стальной каркас из тонкого листового металла с гибким фартуком из полимерного материала. Проходки выпускают в различной цветовой гамме, позволяющей подобрать ее под цвет крыши.

Технология выполнения гидроизоляции круглой трубы

1. До укладки кровельного покрытия примеряют проходку и при необходимости делают дополнительную обрешетку рядом с трубой, к которой будет крепиться проходка.
2. Укладывают кровельное покрытие. Листы при этом удобнее резать так, чтобы стык приходился как раз по трубе.
3. Вырезают в проходке отверстие необходимого диаметра, надевают проходку на трубу, укладывают ее на кровельное покрытие и придают основанию форму профиля покрытия.
4. Стыки промазывают жаропрочным герметиком для труб.
5. Закрепляют основание проходки на крыше с помощью саморезов.
6. Саморезы крепят к заранее обустроенной обрешетке с шагом 7-10 см.

Правильно выполненная гидроизоляция не только надежно защищает крышу от протечек, но и продляет срок службы кровельных материалов, обрешетки и самой печной трубы.

С чего начинается гидроизоляция

Каминная отопительная система будет нормально работать только в том случае, если работы были осуществлены в соответствии с требованиями санитарных норм и правил. На государственном уровне регламентированы правила и рекомендации для строителей. Прислушавшись к ним, вы сможете произвести изоляционные работы без ЧП.

Стропилы и крыши не должны прилегать друг к другу. Дистанция промежутка зависит от конкретного материала. Горючие изоляты должны быть на расстоянии не менее 150 миллиметров до 300. Негорючие (как асбестовая и минеральная вата) могут располагаться в диапазоне от 100 до 250 мм. Осторожнее с горючими. Некоторые прокладки легко возгораются. При сочетании с еврошифером, может начаться пожар, потушить который будет сложно.

Важно соблюдать правильную последовательность прослоек. Влага не должна иметь возможности попасть внутрь системы слоев, так как она их и разрушит

Кроме этого, она начнет скапливаться и будет причиной повреждения кирпича. Между трубой и внутренним слоем должен быть обязательный зазор. Большинство изолятов горючие при этом даже при малых температурах.
Не пренебрегайте коробом. Это участок, который находится между крышей и изоляцией. Его обязательно нужно заполнить любым негорючим материалом, как минеральная вата.

Изоляционные пленки должны быть обрезаны по типу конверта. После этого они подтягиваются к центральной балке так, чтобы была возможность закрепить ее с помощью метизов.

Гидроизоляцию монтируют на обрешетку, пароизоляционные системы устанавливают на рамки. Стыки короба и изоляции прокладываются специальными ленточками.

Как проводится

Часто после изоляционных работ хозяин дома замечает внезапные протечки. Например, они могут быть в месте, где происходит примыкание кровли к трубе дымохода. Причины этого закономерны и всегда указывают на ошибку.

При проведении одного из этапов, произошла ошибка. Во избежание протечки, можно установить фартук.

При работах нужно соблюдать следующую последовательность:

1. Влага будет образовываться в любом случае – для этого изоляционный слой и нужен. Можно избежать этого с помощью отводящего желоба. Это длинный паз, в который стекает вода и постепенно удаляется в безопасное место.
2. Гидроизоляция труб будет продуктивнее, если установить внутрь фартук, защищающий от протечки внутрь.
3. Из гидроизоляции можно вырезать специальный подложку, чтобы обложить нижнюю кромку фартука. Для листовых крыш (профильный настил, металлочерепица, битумный шифер) его можно вывести между листами снизу. Для отвода воды – установите бортик, который будет направлять поток к стоку с крыши.
4. Вокруг трубы обязательно должно быть кровельное покрытие.
5. Фартук можно изготовить самостоятельно по готовым чертежам. В каминных магазинах продаются заводские модели. Труба должна проходить внутри него.

Эта инструкция работает и для наружных фартуков.

Задачи гидроизоляции

Гидроизоляция труб – последний этап при производстве кровельных работ. Если вы заказывали работы у бригады – стоит знать о лени. Часто застройщики и кровельщики пренебрегают этим этапом, так как считают их ненужными. Действительно какое-то время можно пользоваться каминным отоплением и без изоляции, но через две зимы вы почувствуете значительное снижение КПД.

Процедура решает следующие проблемы в доме:

Повышение безопасности. Дома нового типа всегда имеют в конструкции дерево. Например, обрешетка крыши делается из брусков, которые пожароопасны. Выделяемое тепло огня так же идет в дымоход и может достигать нескольких сотен градусов. Твердотопливные печи способны развить температуру, которая заставит обрешетку тлеть. Изолят отрежет древесину и не даст ей воспламениться.

• Снижение теплопотерь. Из-за низкой температуры за окном, в силу вступает качество кирпича – теплопроводность. То есть, он пытается выровнять температурный режим и охлаждает помещение.
• Защита от конденсата. Конденсат, как и влага в целом, — главный враг кирпича. Накапливаясь и замерзая (эффект теплопроводности) она расширяется на десять процентов, что приводит к повреждению структуры керамики. Она начинает ссыпаться и крошиться, становится рыхлой и через несколько лет дымоход разваливается.

Процедура гидроизоляции разительно увеличивает комфорт, так как и КПД камина, и внешний вид крыши улучшаются. Дизайнеры интерьера и опытные строители подчеркивают, что правильно сделанная изоляция делает облик дома законченным.

Любой материал кровли может быть оборудован симпатичным фартуком, который подбирается индивидуально по цвету.

Заделка квадратной трубы на шиферной крыше

Шиферная крыша вносит свои нюансы при необходимости создания герметичной трубы. Из-за шифера нельзя применять какие-либо иные детали для изоляции, поэтому эффекта защиты добивались за счет цементно-песчаного фартука, который создавался следующим образом:

1. Все щели должны быть перекрыты подворотничками из оцинкованной стали. Такой материал не подвергается коррозии и может прослужить долгий срок.
2. Заливается цементно-песчаный раствор так, чтобы он был выше уровня крыши. Если же в процессе был использован картонный цилиндр, то процедура протечет легче и проще.
3. Отвод воды должен быть осуществлен при помощи наклонного выступа, который нужно расположить со стороны конька.

Проводя герметизацию дымохода, не стоит забывать об отводах для воды Источник dom.dacha-dom.ru

Если же при заливке для удобства был использован картонный цилиндр с полиэтиленовой пленкой или бортик из пластика, то эти части должны быть удалены после затвердевания массы. Несмотря на свой внешний вид, такой способ герметизации ничем не уступает альтернативным, которые невозможно использовать на крыше с шифером.

Стальной фартук

Для отделки дымохода используются фартуки, выполненные из оцинкованной стали. Их впоследствии можно окрасить в необходимый оттенок. Конфигурация этого элемента может быть различной. В продаже есть готовые фартуки разных размеров.

Как устанавливается фартук?

1. Края гидроизоляционной мембраны и теплоизоляции, которые были повреждены при выводе трубы на крышу, нужно строительным скотчем зафиксировать на дымоходе.
2. Для установки пристенного профиля труба штробится по всему периметру (перед этим следует нанести разметку). В углубление заводится верхняя часть планки и фиксируется стойким к высоким температурам герметиком.
3. Первый слой фартука помещается под профилированное покрытие и фиксируется кровельными саморезами.
4. Второй слой защитного приспособления монтируется на профлисте с нахлестом 10…15 см.

Схема установки стального фартука Все места примыканий обрабатываются герметиком.

Защитный фартук следует фиксировать при помощи специальных саморезов, имеющих резиновое уплотнение. Если такие метизы отсутствуют, можно использовать самодельные резиновые прокладки, которые укладываются под шляпки крепежа.

Металлический фартук, изготовленный собственноручно

Для тех, кто имеет навыки работы с инструментами и металлом, лучшим вариантом фартука может стать собственноручно изготовленная конструкция.

Таблица. Инструменты, необходимые для изготовления и монтажа фартука.

№	Инструмент	Иллюстрация
1	Шуруповерт
2	Ножницы по металлу
3	Клещи для формирования конверта (цапля)
4	Щипцы (45 градусов)
5	Ручной бендер (листогиб)
6	Киянка

Кроме этого, следует подготовить листы металла (гладкого) подходящего размера и кровельные саморезы.

Стоит задача изготовить фартук из листового металла для этого дымохода.

Фартук будем делать для этого дымохода

Шаг 1. Снимаются размеры. К этому пункту нужно отнестись с большой ответственностью, так как от него зависит функциональность конструкции. Высота фартука должна быть не менее 15…20 см.

Шаг 2. Готовятся четыре составных элемента фартука. Чтобы загнуть лист, необходим бендер. Это ручное приспособление заменяет гибочный станок.

Чтобы загнуть лист, необходим бендер

Обрезка металла производится ножницами.

Обрезка металла

Понадобятся четыре заготовки:

задняя часть;

Задняя часть Края ее необходимо немного загнуть, чтобы снег не попадал между фартуком и кровельным покрытием.

две боковины с ребрами жесткости;

Боковины с ребрами жесткости Боковые части также должны иметь загибы.

Загиб на боковой части

передняя часть.

Передняя часть Она имеет более открытый угол.

Шаг 3. Первым монтируется задний элемент.

Монтаж заднего элемента

Деталь плотно прижимается к дымоходу и фиксируется.

Шаг 4. Боковины загибаются конвертом. Это обеспечивает отсутствие разрезов на фартуке. Все складки конверта плотно подбиваются киянкой.

Боковины загибаются конвертом

После формирования конверта на боковинах вырезается полукруг (с той стороны, которая будет соприкасаться с задним добором).

Вырезается полукруг

Плавно сглаженный переход также позволит избежать разрезов. После проведения обработки боковины выглядят следующим образом.

Боковины после обработки

Шаг 5. Боковины плотно прижимаются к трубе и прикручиваются к крыше. Саморезы следует фиксировать на выступе профнастила.

Шаг 6. Выступающая часть задней детали обрезается по размеру боковины с учетом небольшого запаса. Он необходим для последующего загиба заднего элемента на боковой.

Выступающая часть задней детали должна обрезаться с запасом

Шаг 7. Задняя стенка загибается на выступ боковины. Это обеспечивает герметичность соединения двух деталей. Шов тщательно простукивается.

Шов простукивается

Такая же процедура проводится со второй боковиной.

Шаг 8. Лицевой элемент устанавливается на место и фиксируется саморезами к дымоходу и профнастилу. Эта деталь фартука также имеет боковые грани, согнутые конвертом. Их тоже обрезают полукругом.

Фиксация лицевого элемента

Боковины (выступающие за пределы дымохода) обрезаются полукругом на 1…2 см выше, чем лицевая деталь, после чего загибаются на стенки передней части, создавая замок. В результате получилась полностью герметичная подшивка дымохода.

Герметичная подшивка дымохода

Единственное слабое место этой конструкции — примыкание верха планок к трубе. В этих местах возможно проникновение влаги. Чтобы исключить эту проблему, стыки необходимо обработать герметиком.

Если не заделать стык

При выводе печной трубы в кровле проделывают отверстие. Щель между покрытием и стенками дымохода заделывают специальными фартуками, воротниками и уплотнителями. Их можно купить в любом строительном магазине. Эти защитные элементы легко сделать и своими руками.

Если вовремя не провести герметизацию швов на крыше, возможны такие последствия:

1. Увеличенный износ материала кровли. Вода, проникающая в зазор, попадает на внутреннюю поверхность крыши, что становится причиной деформации покрытия.
2. Снижение срока службы строительного каркаса. Вода, которая заливается в зазор между трубой и кровельным покрытием, способствует постепенному гниению древесины. Это чревато деформацией и разрушением стропил.
3. Утеплитель теряет свою эффективность. Теплоизолирующие материалы, которыми оборудована крыша, при намокании способны быстро терять свои свойства. Если жесткие утеплители не сильно подвержены воздействия влаги, то мягкие быстро начинают гнить.
4. Увеличение влажности на чердачном помещении. Повышенная сырость вызывает появление спертого, тяжелого воздуха. Это может негативно отразиться на внутренней отделке мансарды.

Способ устранение зазора между трубой и кровлей зависит от его размеров и типа покрытия. Также учитывают форму дымохода. При расстоянии менее 5 мм используют термостойкий герметик. При превышении ширины щели 1 см применяют цементный раствор, фартук или специальный уплотнитель.

Заделать зазор между трубой и кровлей необходимо для:

• обеспечения изоляции чердачного помещения от атмосферной влаги;
• для повышения эффективности тепло- игидроизоляции;
• увеличения срока службы стропильной системы и всей кровельной конструкции;
• исключения мостиков холода.

Герметизация печной трубы на крыше позволяет избежать разрушения самой крыши.
