Шаг обрешетки под профилированный, сотовый и монолитный поликарбонат

Советы и рекомендации

Для создания долговечной и прочной конструкции из полупрозрачного кровельного материала необходимо не только использовать материал от проверенных производителей, но придерживаться рекомендуемого шага обустройства обрешетки. Также следует учитывать, что при креплении ячеистого полимера продольные соты должны быть направлены исключительно сверху вниз. Только при таком расположении панелей удастся создать беспрепятственный отток конденсата, скапливающийся в сотах при изменениях ночных и дневных температур. В противном случае в результате застоя воды ухудшится презентабельный вид материала.

Шаг обрешетки под поликарбонат – это важный параметр, который при грамотном расчете гарантирует положительный результат. Обрешетка под сотовый поликарбонат и монолитный имеет свои различия, которые нужно учитывать.

  • Виды крыш частных домов
  • Как правильно крыть крышу шифером
  • Как крыть крышу профнастилом своими руками
  • Устройство кровельного пирога под профнастил

Почему поликарбонат?

Выбирать поликарбонат из множества материалов для крыши и (частично или полностью) стен беседки, теплицы, навеса над импровизированной автостоянкой, крыльцом и прочим, вынуждают качества этого материала, среди которых преимущества явно преобладают над недостатками.

  • сравнивая его со стеклом, выделяется его стойкость к ударам. Он в двадцать примерно раз прочнее, кроме того, обладает гибкостью, недостижимым для стекла качеством;
  • неоспоримый плюс – возможность выбора цвета, что облегчит создание единого, с основными постройками на участке, ансамбля;
  • огнестойкость, состав этого материала не поддерживает горение;
  • лёгкость обработки.

Готовясь использовать поликарбонат, неплохо узнать и его недостатки.

  • он боится царапин;
  • так же не устойчив при температурных колебаниях. Расширяется в тёплое время года, сужается в холодное.

Мелкие царапины абсолютно незаметны, а грамотный монтаж поможет избежать появление крупных дефектов. Что же касается второго недостатка, то и его можно обойти, предусмотрев температурные зазоры на стадии сборки конструкции.

Строительство из сотового поликарбоната. Шаг обрешетки и тип панели

Экономичность определяет выбор этого типа кровельных изделий. Учитывая длительность службы металлической конструкции в сравнении с деревянной обрешеткой, разреженная опалубка будет более выгодным вариантом.

При использовании качественного сотового полимера специалисты рекомендуют:

  • применять для изготовления теплиц или временных объектов 4-миллиметровые листы с сохранением монтажного шага в пределах 0,4-0,5 метров при формировании скатной кровли и 0,6 метров при изготовлении арочных конструкций,
  • задействовать материал толщиной 6 мм для монтажа навесов и тепличных систем, в конструкциях скатного типа устанавливая опалубку с шагом 0,6-0,7 м, а для арочных – до 0,7-0,9 м,
  • поликарбонатные 8-миллиметровые листы использовать для обустройства навесов для автотранспорта, капитальных теплиц и прочих конструкций, монтируя с шагом от 0,8 до 1,2 м, в зависимости от вида объекта,
  • обрешетку под поликарбонат из 10-миллиметровых листов обустраивать для сооружений, испытывающих серьезную нагрузку, выполняя обрешетку с монтажным шагом 1,0-1,5 метра,
  • листы толщиной более 10 мм применять для изготовления нестандартных объектов из поликарбоната, с расчетом обрешетки индивидуально для каждого случая.

В видеоролике показаны правила укладки сотового поликарбоната – шаг обрешетки и подбор варианта материала для качественного монтажа надежной кровли.

Профилированный поликарбонат не так давно начал масштабно использоваться в строительстве. Его применяют для возведения беседок,…

Когда появляется необходимость обустроить балкон, можно избрать один из нескольких вероятных сценариев. Стандартный подход включает…

Любое гаражное помещение создается с целью защиты автомобиля от дождя, ветра, снега и других атмосферных…

От того, насколько верно будут подобраны комплектующие для поликарбоната, непосредственно зависит прочность, долговечность и влагостойкость…

В декабре 2018г. завода «Полигаль Восток» прошел все испытания на подтверждение соответствия требованиям Техрегламента «О…

Навес для автомобиля из поликарбоната подходит для дачи или территории возле дома. Для строительства гаража…

Все больше владельцев коттеджей и загородных домов при обустройстве территории выбирают современные качественные материалы. Например, для возведения беседок…

Поликарбонат представляет собой прочный, легкий и прозрачный материал из твердого полимерного пластика. Пластичность, морозостойкость, долговечность и другие качества ячеистого поликарбоната…

Еще не так давно теплицы на дачных участках использовались по прямому назначению – для выращивания…

Сегодня на дачном участке часто делают навесы. Крепление поликарбоната к металлическому каркасу должно быть надежным.…

голоса

Рейтинг статьи

Выбор каркаса из разнообразия видов

Для монтажа правильной обрешетки для поликарбоната понадобится:

  • труба из сортового металлопроката диаметром 20 мм;
  • каркас, собранный из стальных уголков с помощью стандартного и специального крепежа. Чтобы элементы не прогибались под тяжестью снежной нагрузки, шаг стропил для поликарбоната выполняется длиной до 1,5 метров;
  • алюминиевая уличная конструкция, не подверженная процессу ржавления, но достаточно дорогостоящая в сравнении с остальными вариантами,
  • деревянная обрешетка поликарбоната из клееной доски и тяжелых брусков.

Необходимо узнать о надежных способах крепления поликарбоната к каркасу, выполненному из древесины.

В целях экономии бюджета на этапе планирования строительства можно установить элементы основания с большим интервалом, покрыть листами увеличенной толщины.

Как рассчитать шаг обрешетки для поликарбоната

Независимо от выбора вида материала для обустройства односкатной кровли расстояние между деталями опалубки выбирается по углу уклона, с учетом размеров поликарбонатногоматериала. Пологая крыша с наклоном до 30 0 размер шага и толщины обрешетки должны совпадать.

Выбор размеров обрешетки под сотовый поликарбонат из таблицы будет хорошо понятен каждому строителю.

У монолитного поликарбоната и обрешетки таблица не слишком отличается от приведенной выше.

Начиная монтажные работы, надо предварительно провести полный расчет обрешетки под поликарбонат – онлайн калькулятор на сайте поможет точно выполнить эту задачу с учетом размера изгиба материала. Чем меньше эти параметры, тем с мельче требуется промежуток – шаг для поликарбоната. Расчет поможет подобрать нужный вариант каркаса:

  • маленькое расстояние между стропилами для поликарбоната тонколистового,
  • разряженная опалубка для толстых листов.

При установке монолитного поликарбоната обрешетка устанавливается с промежутком, который зависит от показателя толщины листового полимера:

  • 2 мм – до 0,5 м для скатных, 0,7 м – для арочных крыш,
  • 3 мм – 0,8 и 1,0 м,
  • 4 мм – 1,2 и 1,5 метра.

Сверхпрочные антивандальные листы МПК толщиной 5-10 мм обладают самой высокой плотностью и требуют подбора шага с рекомендациями профессиональных специалистов.

Как построить односкатный навес из поликарбоната своими руками?

Двор частного жилого или дачного дома со временем обрастает хозяйственными постройками, упрощающими быт хозяевам, строительство которых, как правило, происходит своими руками. Односкатный навес с поликарбонатным покрытием – простейшая конструкция, которая может служить в качестве беседки, места хранения дров, содержания машины и других хозяйственных нужд. Поликарбонат придает постройкам современный, привлекательный вид, не требуя финансовых вложений и сложного ухода. Эта статья расскажет, как рассчитать, выполнить чертежи односкатного навеса из этого недорогого материала.

Крепление листов

Для крепления обрешетки используются саморезы, при выборе которых учитывается материал и форма сооружения. Чаще всего это крепежи под плоскую или накидную головку. В некоторых случаях используются термошайбы. Выгода применения последних очевидна:

  • ножка, благодаря опоре на каркас, противодействует смятию листа;
  • отсутствуют «мостики холода», которые создаются саморезами;
  • обеспечивается должный уровень герметичности, а также прочности соединения.

Термошайбы включают защелкивающуюся и уплотнительную крышки, пластик с ножкой. Однако в применении такого крепления есть один недостаток – выпуклая форма, которая может ухудшить перемещение снега. Следовательно, шайбы лучше использовать или для арочных конструкций, или для имеющих значительный запас прочности.

В иных случаях эффективнее применить саморезы с наиболее плоской шляпкой. Тогда скольжение осадков будет без преград.

Выбор и расчет – важная база для конструкции

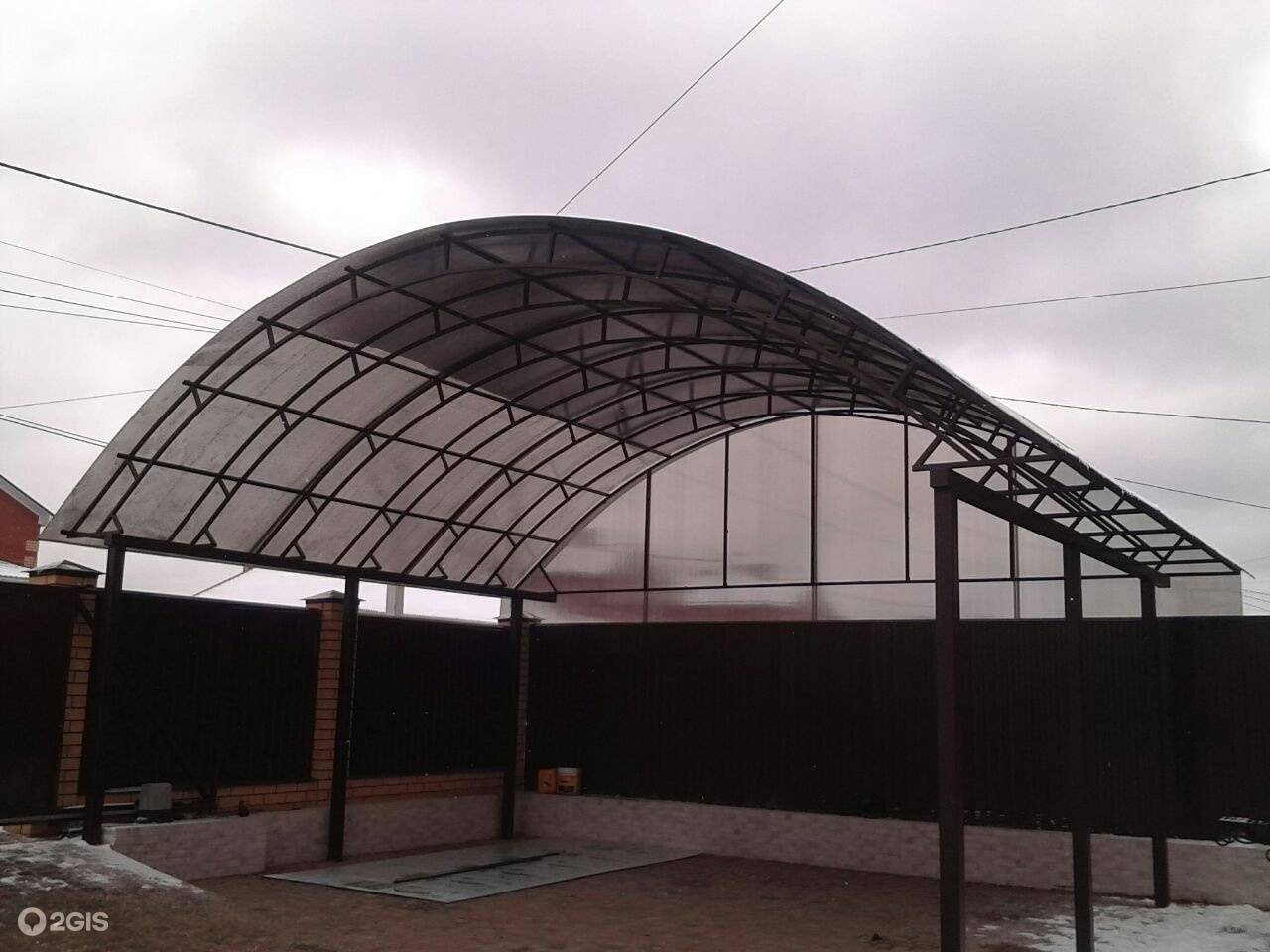

Как видим на фото, обрешетка из поликарбоната – отличное решение по многим показателям

И важно лишь рассчитать ту конструкцию, которая будет использоваться при конкретных условиях. Тогда эксплуатация может быть безопасной и долговечной, при этом с обеспечением всех качеств поликарбоната, как материала

А значит, цели будут достигнуты.

Преимущества и недостатки в сравнении с монолитным поликарбонатом

По сути, профиль Borrex — это все тот же монолитный поликарбонат, но с гофрами. Поэтому по свойствам самого вещества — прозрачности, сопротивлению теплопередаче, плотности, склонности к электризации — профилированный лист ничем от ровного не отличается. А вот как у материала отличия есть. И весьма существенные:

  • Большая жесткость. Если размеры профилированного поликарбоната Borrex и ровного листа одинаковы, первый выдержит намного большую нагрузку.
  • Совместимость с профилированными материалами. Волнообразный профиль без зазоров укладывается вместе с еврошифером подходящих размеров, а ПМПЛ ТМ Borrex трапеция 70/13 хорошо подходит по форме к профнастилу С20 и МП20.
  • Лучше вентиляция. Вдоль волн профиля легко перемещается воздух, поэтому он не застаивается в подкровельном пространстве.
  • Легкость. Меньшая толщина кровельного материала при той же несущей способности существенно облегчает всю конструкцию.
  • Простота монтажа. Гофрированный поликарбонат Borrex укладывается практически так же, как и обычный профнастил — с нахлестом и креплением саморезами. Не нужна никакая сварка или специальные профильные направляющие для компенсации теплового расширения.

Теперь о недостатках.

В первую очередь, максимальная толщина у пластикового профнастила Борекс — 1,4 мм, а у монолитного поликарбоната той же марки — 12 мм. Даже с учетом большей несущей способности при равной толщине, поликарбонатый профлист Борекс и близко не выдержит ту же нагрузку, что сплошной ровной лист максимальной толщины.

Кроме того, профилированный поликарбонат прозрачный Borrex смотрится хуже, чем ровный гладкий лист

Особенно в случаях, когда важно создать эффект помещения под открытым небом — на гофрах свет преломляется со всеми вытекающими последствиями

Звукоизоляция, термоизоляция и другие характеристики поликарбоната Borrex, которые улучшаются с увеличением толщины материала, у поликарбонатного профнастила также хуже. И при этом стоит он, пусть и ненамного — на 5–10%, но дороже.

Недостатки материала:

  • меньше максимальная толщина,
  • хуже звукоизоляция и термоизоляция,
  • меньшая декоративность.

Выбор каркаса из разнообразия видов

Для монтажа правильной обрешетки для поликарбоната понадобится:

  • труба из сортового металлопроката диаметром 20 мм;
  • каркас, собранный из стальных уголков с помощью стандартного и специального крепежа. Чтобы элементы не прогибались под тяжестью снежной нагрузки, шаг стропил для поликарбоната выполняется длиной до 1,5 метров;
  • алюминиевая уличная конструкция, не подверженная процессу ржавления, но достаточно дорогостоящая в сравнении с остальными вариантами,
  • деревянная обрешетка поликарбоната из клееной доски и тяжелых брусков.

Необходимо узнать о надежных способах крепления поликарбоната к каркасу, выполненному из древесины.

В целях экономии бюджета на этапе планирования строительства можно установить элементы основания с большим интервалом, покрыть листами увеличенной толщины.

Как рассчитать шаг обрешетки для поликарбоната

Независимо от выбора вида материала для обустройства односкатной кровли расстояние между деталями опалубки выбирается по углу уклона, с учетом размеров поликарбонатногоматериала. Пологая крыша с наклоном до 30 0 размер шага и толщины обрешетки должны совпадать.

Выбор размеров обрешетки под сотовый поликарбонат из таблицы будет хорошо понятен каждому строителю.

У монолитного поликарбоната и обрешетки таблица не слишком отличается от приведенной выше.

Начиная монтажные работы, надо предварительно провести полный расчет обрешетки под поликарбонат – онлайн калькулятор на сайте поможет точно выполнить эту задачу с учетом размера изгиба материала. Чем меньше эти параметры, тем с мельче требуется промежуток – шаг для поликарбоната. Расчет поможет подобрать нужный вариант каркаса:

  • маленькое расстояние между стропилами для поликарбоната тонколистового,
  • разряженная опалубка для толстых листов.

При установке монолитного поликарбоната обрешетка устанавливается с промежутком, который зависит от показателя толщины листового полимера:

  • 2 мм – до 0,5 м для скатных, 0,7 м – для арочных крыш,
  • 3 мм – 0,8 и 1,0 м,
  • 4 мм – 1,2 и 1,5 метра.

Сверхпрочные антивандальные листы МПК толщиной 5-10 мм обладают самой высокой плотностью и требуют подбора шага с рекомендациями профессиональных специалистов.

Производители

Изначально профилированный поликарбонат поступал к отечественному потребителю из-за рубежа, в основном из Германии и Израиля, — именно эти страны считаются первопроходцами в данной индустрии. Сегодня материал повсеместно выпускают и в нашей стране. В России в этой сфере работает не менее 20 заводов и фабрик. Самым известным считается POLYGAL – российское представительство израильской фирмы.

Из крупных предприятий популярен «Юг-Ойл-Пласт», выпускающий поликарбонат под торговой маркой BORREX. Высокий спрос на продукцию объясняется исключительным качеством продукции в сочетании с низкой ценой. На сегодняшний день завод имеет более десятка производственных линий, благодаря чему профильный поликарбонат этого изготовителя можно найти в любом географическом регионе России.

Несмотря на то, что большая часть изготовителей использует примерно одинаковое оборудование, разница в качестве готового продукта может быть весьма ощутимой. К примеру, фабрика «Пластикалюкс-Групп» на отдельные категории своей продукции дает гарантию до 15 лет, это в два раза больше общепринятой.

Одни изготовители создают поликарбонат исключительно из первичного сырья — поликарбонатных гранул (чаще всего это гранулы немецкого производителя BAYER), другие пытаются уменьшить себестоимость изделий и приобретают дешевые заготовки китайских компаний, такие полимеры крайне недолговечны.

От чего зависит шаг обрешетки под поликарбонат

Как и в случае любого другого материала для кровли шаг опалубка определяет уклон крыши, а также радиус изгиба и толщина поликарбонатного листа.

Для конструкций с более пологой кровлей уклон должен быть не меньше 30°, а шаг, который имеет обрешетка для поликарбоната, –  эквивалентен ее толщине, то есть, например, для 4-миллиметрового СПК он не должен быть больше 40 см, для 10 – соответственно, одного метра. Оптимальным углом наклона считают угол в 50°.

По готовым таблицам или программам можно посчитать максимальную прочность плиты, которая достигается при соответствующей величине радиуса изгиба. Любое его изменение проводит к  корректировке шага опалубка, при этом чем радиус и толщина материала меньше, тем меньше выбирают шаг.

Помимо этого, учитываются также снеговые нагрузки –для более снежных районов шаг опалубка выбирают поменьше. Поликарбонатную крышу проектируют так, чтобы снег на них особо не накапливался, иначе пришлось бы значительно уменьшить шаг. Тогда конструкция получилась бы слишком дорогой. Если учесть гладкость поверхности пластика, минимального уклона в 30° достаточно, чтобы позволить снежной массе не задерживаться на крыше.

Тем не менее, например, для крыши веранды конструкцию лучше выбирать более крутую, а еще лучше арочную, которая способна противостоять максимальным нагрузкам. При определенных значениях – толщина материала (16 мм), шаг стропил (2,3 м) и радиус (2,3 м) опалубку можно даже не использовать. В этом случае ее выполняют только в тех местах, где соединяются опоры.

Ребра жесткости листов СПК при укладке должны располагаться под прямым углом (строго перпендикулярно) к обрешетке. Поэтому на кровле особенно воздушно и прозрачно смотрится материал наибольшей толщины.

Таким образом, расчет обрешетки под поликарбонат дает возможность выбора между двумя вариантами каркаса: достаточно частая обрешетка – при условии использования тонкого СПК или разреженная – но с более толстым материалом.

Проектирование и расчет конструкции для устройства кровли из монолитного поликарбоната

Для строительства любой кровли необходимо создание обрешетки и стропил, на которые монтируется кровельный материал, такой как монолитный или сотовый поликарбонат. Чтобы спроектировать и построить сооружение из поликарбоната необходимо учесть все нюансы и правильно рассчитать обрешетку для крепления материала.

Нейтрализация термического расширения.

При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.

Коэффициент расширения сотового поликарбоната под влиянием температуры выше, нежели у других применяемых для остекления материалов. Он составляет 2,5 мм/м для прозрачных и опаловых плит, 4,5 мм/м для цветных плит. Знание этой величины позволит вмонтировать панели таким образом, чтобы избежать их деформации во время эксплуатации конструкции. На свободное расширение нужно оставлять допуск около 4 мм на м/п по длине и ширине листа при возможных перепадах температур более 40 °С. Таким образом, выполняя монтаж поликарбоната в жаркую погоду необходимо установить плиту вплотную к замку стыковочного профиля (при понижении температуры плита уменьшится в размерах и оставит необходимый зазор для стока конденсата). При низких температурах отступ от замка профиля необходимо сделать несколько больше обычного.

Учитывая способность поликарбонатных плит к теплоаккумуляции, необходимо предусматривать организацию форточек или фрамуг из расчета 30% от общей поверхности остекления.

Обрешётка под поликарбонат

На нашем дачном участке тоже есть беседка , накрытая поликарбонатом . За несколько лет эксплуатации этого покрытия был единственный раз, потребовавший небольшого ремонта – из-под резинки кровельного самореза во время дождя капала вода. Пришлось шуруповёртом подтянуть саморез к обрешётке, и проблема исчезла.

Поэтому, когда мы решили сделать навес для кур, в качестве кровли снова выбрали поликарбонат. Только расцветку изменили, вместо белого листа заказали коричневый, под цвет крыши курятника .

Чтобы покрытие из поликарбоната исправно прослужило не один десяток лет и не разрушилось от давления снега, необходимо под него установить прочную и надёжную систему из стропил и обрешётки.

Существуют специальные таблицы, в которых определены размеры шага обрешётки в зависимости от снеговой нагрузки. Принцип в них простой – чем меньше расстояние между стропилами и между обрешёткой, а также чем толще лист поликарбоната, тем большую нагрузку выдержит эта крыша.

К нашем случае в качестве опор под навес мы сделали фермы из профильной трубы и установили их через 2,5 м друг напротив друга.

В качестве стропил и обрешётки мы будем использовать материал из дерева, так как стоимость этих кровельных элементов из металла в несколько раз дороже. Тем более, что крыша будет с прямым скатом в одну сторону, без изгибов.

Площадь кровли мы определили исходя из размеров листа поликарбоната – 2,1 м на 12 м. Так как лист этого материала стоит недёшево и имеет общую площадь 25,2 кв. м., то разумно было бы изначально спланировать навес исходя из этого размера. У нас получилось так: мы разрезали лист поликарбоната на 4 части, по 3 м. Соединив куски вместе, определился размер кровельного покрытия — 3 метра в ширину и 8,4 м в длину. Вполне достаточно для навеса под выгул кур . Под эти размеры мы установили опоры, на которые будет опираться крыша.

Для стропил использовали сосновые доски толщиной 4 см, высотой 12 см. Сделаем их короче листа поликарбоната на 30 см, то есть длина стропил будет 270 см.

Для примерки уложим их на опорах, определив конечное расположение на крыше.

Чтобы кровля была ровная, натянем шнурку между крайними досками и по ней установим остальные элементы.

Так как стропила расположены под наклоном, для увеличения площади их соприкосновения с опорами навеса сделаем карандашом метки и вырежем по ним электролобзиком.

Расстояние между досками сделаем 65 см. Толщина нашего поликарбоната 8 мм, по таблице такой промежуток между стропилами позволяет выдержать снеговую нагрузку до 200 кг на кв.м.

Также протянем шнурку и по верхней точке досок, чтобы не было перепадов по высоте. Если какая-то доска выпирает выше или не достаёт до шнурки, то, соответственно, сделаем вырез или подложим брусочек нужной толщины. Выставим все стропила будущего навеса.

Дальше снимем доски с ферм и отправим их на покраску, чтобы лак по дереву защищал древесину от вредных насекомых.

Когда краска высохнет, установим стропила на опоры и прикрутим каждую двумя саморезами к пластинам, которые мы специально для этого приварили к фермам.

Теперь будем укладывать обрешётку. Для неё мы использовали доски, толщиной 2,5 см, шириной 10 см. Перед укладкой на крышу мы их тоже покрасим защитным лаком.

Шаг обрешётки установили 35 см. Можно увеличить расстояние между досками, данные в таблице позволяют это сделать. Но в этом случае будет не очень удобно ходить по крыше во время монтажа поликарбоната . Да и сэкономим мы всего три тесины. Так что между уменьшением затрат на обрешётку и удобством мы выбрали второе, тем более, что экономия получилась бы минимальной.

Сначала укладываем две крайние доски обрешётки, делаем выпуск 20 см, чтобы дождь не попадал на столбы , натягиваем между ними шнурку и прикручиваем саморезами остальные тесины к стропилам.

Таким же образом, соблюдая расстояние между обрешёткой, прикручиваем остальные доски.

Обрешётка под поликарбонат готова. Можно приступать к монтажу покрытия. Если статья понравилась, поделитесь ей в соцсетях.

ВИДЕО

Крепежные элементы

На скорость, удобство, качество монтажа и долговечность конструкции влияет выбор крепежных элементов

Следует обратить внимание на следующие параметры

  • характеристики самореза (крепеж подбирается в зависимости от материала конструкции – металла или дерева);
  • материал изготовления и параметры шайбы.

Саморезы могут продаваться в комплекте с шайбами либо приобретаться отдельно. Если поликарбонатное остекление требуется деревянной конструкции, в качестве крепежа следует выбрать саморезы по дереву. Крепление сотового поликарбоната к металлическому каркасу рекомендуется производить саморезами с оцинкованным наконечником или наконечником-буром из нержавеющей стали.

Различные крепежные элементы

Термошайбы поликарбонатные

Специально для крепежа листов поликарбоната выпускаются шайбы из того же материала, что позволяет подобрать вариант, идеально подходящий по цвету – такой крепеж выглядит эстетично и не бросается в глаза.

Термошайба состоит из следующих элементов

  • выпуклая верхняя часть с широкой ножкой и отверстием под саморез;
  • уплотнитель из эластичного полимера (кольцо);
  • заглушка отверстия под саморез.

Высоту ножки термошайбы требуется подбирать исходя из толщины панели. Ножка ограничивает прижим, за счет чего лист фиксируется плотно, но без пережатия. Благодаря этому остекление остается ровным даже при нагревании под солнечными лучами.

Правила крепления термошайбой

Толщина ножки влияет на выбор сверла, которым выполняют отверстие под крепежные элементы. Диаметр отверстия должен на 3 мм превышать диаметр ножки, чтобы не происходило деформации листовых элементов при температурном расширении

Поликарбонатные термошайбы – самый практичный и привлекательный вариант для декоративных конструкций. При условии правильного монтажа они герметично закрывают крепежное отверстие и надежно фиксируют листовой материал на каркасе. Срок службы термошайб из поликарбоната составляет порядка 20 лет.

Обязательно почитайте: Как стыковать листы поликарбоната между собой: 3 способа

Термошайбы полипропиленовые

Полипропиленовая термошайба также представляет собой полимерную крышечку с отверстием под саморез и заглушкой, которая плотно прижимает к поверхности листового покрытия уплотнительное кольцо. Такое изделие отличается от поликарбонатной шайбы

  • менее эластичным уплотнителем, который выполнен из вспененного пластика;
  • отсутствием ножки у шайбы;
  • отсутствием покрытия, защищающего от ультрафиолета;
  • непрозрачностью и относительно небольшой цветовой гаммой.

Поскольку у шайбы нет ножки, прикручивать крепеж следует внимательно, чтобы не перетянуть

. Полипропиленовые шайбы в течение считаных лет выгорают на солнце, теряют цвет и начинают разрушаться. Небольшой выбор цветов и отсутствие точного соответствия с материалом ограничивают использование крепежа – он подходит для не просматриваемых мест и для конструкций внутри помещений, для монтажа парников и теплиц из тонкого поликарбоната, рассчитанного на 3–4 года эксплуатации.

Термошайбы из полипропилена Достоинством полипропиленовых шайб можно назвать доступную стоимость – они дешевле поликарбонатных. Этот вид предназначен для крепежных элементов толщиной 6 мм. Соответственно, отверстия в листах требуется выполнять сверлом 9 мм для соблюдения термического зазора при монтаже.

Остальные виды шайб

Если нет особых требований к эстетичности конструкции, закреплять листы поликарбоната на каркасе можно при помощи обычных плоских широких шайб. При этом для конструкций внутри помещения достаточно использовать тонкий резиновый уплотнитель, для сооружений на улице требуется толстый эластичный уплотнитель, чтобы предотвратить попадание влаги в крепежное отверстие в поликарбонате.

Вогнутые тарельчатые шайбы из нержавеющей или оцинкованной стали в комплекте с зонтичной прокладкой из вспененного полимера или толстой EMDP резины. Такой крепеж позволяет надежно зафиксировать покрытие из поликарбоната на каркасе из металла, если требуется постройка сооружения с большой площадью остекленной поверхности в регионе с сильными ветрами. Чтобы прикрутить шайбу с прокладкой, используют саморезы или болты, желательно устойчивые к коррозии, так как шляпка крепежного элемента остается открытой атмосферным осадкам.

Тарельчатые нержавеющие шайбы

Тарельчатые нержавеющие шайбы имеют серьезное преимущество перед обычными плоскими – они способны обеспечить герметичность крепежного отверстия

От чего зависит шаг обрешетки под поликарбонат ↑

Как и в случае любого другого материала для кровли шаг опалубка определяет уклон крыши, а также радиус изгиба и толщина поликарбонатного листа.

Для конструкций с более пологой кровлей уклон должен быть не меньше 30°, а шаг, который имеет обрешетка для поликарбоната, –  эквивалентен ее толщине, то есть, например, для 4-миллиметрового СПК он не должен быть больше 40 см, для 10 – соответственно, одного метра. Оптимальным углом наклона считают угол в 50°.

По готовым таблицам или программам можно посчитать максимальную прочность плиты, которая достигается при соответствующей величине радиуса изгиба. Любое его изменение проводит к  корректировке шага опалубка, при этом чем радиус и толщина материала меньше, тем меньше выбирают шаг.

Помимо этого, учитываются также снеговые нагрузки –для более снежных районов шаг опалубка выбирают поменьше. Поликарбонатную крышу проектируют так, чтобы снег на них особо не накапливался, иначе пришлось бы значительно уменьшить шаг. Тогда конструкция получилась бы слишком дорогой. Если учесть гладкость поверхности пластика, минимального уклона в 30° достаточно, чтобы позволить снежной массе не задерживаться на крыше.

Тем не менее, например, для крыши веранды конструкцию лучше выбирать более крутую, а еще лучше арочную, которая способна противостоять максимальным нагрузкам. При определенных значениях – толщина материала (16 мм), шаг стропил (2,3 м) и радиус (2,3 м) опалубку можно даже не использовать. В этом случае ее выполняют только в тех местах, где соединяются опоры.

Ребра жесткости листов СПК при укладке должны располагаться под прямым углом (строго перпендикулярно) к обрешетке. Поэтому на кровле особенно воздушно и прозрачно смотрится материал наибольшей толщины.

Таким образом, расчет обрешетки под поликарбонат дает возможность выбора между двумя вариантами каркаса: достаточно частая обрешетка – при условии использования тонкого СПК или разреженная – но с более толстым материалом.

Шаг обрешетки под монолитный поликарбонат

Данный вид поликарбонатной продукции относится к сверхпрочным и антивандальным материалам по причине его высокой плотности. Наиболее востребованы листы толщиной 2, 3 и4 миллиметра.

Обрешетка для монолитного поликарбоната укладывается с таким шагом:

  • при толщине 2 миллиметра, — до 50 сантиметров для скатных крыш и 70 сантиметров– для арочных;
  • при толщине3 миллиметра– 80 и100 сантиметровсоответственно;
  • при толщине4 миллиметра– 120 и150 сантиметров.

Для МПК толщиной от 5 до 10 миллиметров шаг выбирают согласно рекомендации специалистов.

Это интересно: Схема подключения магнитного пускателя и теплового реле

Расчет обрешетки под сотовый поликарбонат

Этот вид кровельной продукции часто выбирают по причине экономичности. Если учесть, что металлическая конструкция прослужит дольше, чем профилированный поликарбонат, более выгодным решением станет разреженная опалубка.

Чтобы рассчитать обрешетку под сотовый поликарбонат, можно воспользоваться специальной программой, для которой нужны следующие исходные данные:

  • тип конструкции – скатная, арочная, плоская;
  • толщина листа;
  • высота арки;
  • ширина и длина пролета, на который укладывается покрытие;
  • регион, где находится объект.

Согласно рекомендациям специалистов:

  1. Листы СПК толщиной 4 миллиметра лучше использовать в тепличном хозяйстве или в случае установки временных конструкций, при этом шаг монтажа должен составлять 40-50 сантиметров при создании кровель скатного типа и до 60 сантиметров для арочных построек.
  2. Поликарбонат толщиной 6 миллиметров задействуют для обустройства навесов и козырьков, в теплицах. Опалубку укладывают с шагом 60-70 сантиметров в скатных строениях, а в арочных – до 70-90 сантиметров.
  3. Сотовый материал, имеющий толщину8 миллиметров, используют для зимних теплиц, автомобильных навесов и других объектов. Его монтируют с расстоянием до 80-90 сантиметровв скатных конструкциях и в арочных – до 100-120 сантиметров.
  4. Листовую 10-миллиметровую поликарбонатную продукцию выбирают для строений, на которые оказывается повышенная нагрузка. Шаг обрешетки под поликарбонат при этом должен составлять до 100-120 сантиметров для скатных кровель и для арочных – до 150 сантиметров.
  5. Изделия от 10 миллиметров применяют для специфических конструкций, а шаг обрешетки рассчитывают индивидуально.

Эти рекомендации касаются исключительно качественного сотового поликарбоната.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
