Как починить шуруповерт Макита: пошаговая инструкция для чайников

Внутренности аккумулятора шуруповерта

Внутри аккумулятор шуруповерт устроен очень просто. Аккумуляторные банки соединены последовательно между собой металлической фольгой с помощью точечной сварки. В простейшем случае все заканчивается скользящими контактами.

Более сложные аккумуляторы имеют в своем составе платы контроллера заряда и разряда с отслеживанием температуры банок. Чаще всего такие платы ставятся в шуруповертах брендовых фирм с литий-ионными аккумуляторными секциями.

Дальше рассмотрим подробнее достоинства и недостатки разных видов аккумуляторных батарей и поговорим про восстановление аккумулятора своими руками.

Makita 8280d сборка редуктора 2

Сборка редуктора шуруповерта makita

8280d.

Теперь устанавливаем первую пару шестеренок. ( Состоит из пять шестеренок ). Их вам нет возможности перепутать с иными> глазами шестеренками по тому по образу каждой пары шестеренок внутренний диаметр разный.

Но собственно не они.

Теперь устанавливаем пластмассовую хрень которая отвечает за переключение режимов (Дрели.шуруповерт)

Без комментариев здесь и так то что остается сделать нашему клиенту понятно.

Вот теперь устанавливаем лучшую важную часть редуктора. Сборка редуктора шуруповерта makita 8280d шуруповерта ремонт шуруповерта макита. Фиксатор режимов, он фиксирует режимы дрели не шуруповерта

. Могу добавить что это самое слабое место этого редутора. Могу только подсказать что эта частьредуктора выходить из строя тогда когда работая в режиме дрели пытаются закрутить болты или саморезы.

Думаю дальнейшую сборку не нужно комментировать так-как там уже что остается сделать нашему клиенту понятно.

Всем привет. Давно пользуюсь шуруповертами, и так как с запчастями раньше было ни как, то отдавал инструмент в спец. ремонт. После последнего ремонта шурик совсем не поработал. После вскрытия и осмотра оказалось что щетки мне новые не поставили при прошлом ремонте, а даже хуже, мне воткнули старый мотор. Короче ни щетек ни ламелей не осталось.

Порылся по местным объявам и ни чего хорошего из запчастей ни нашел. Вспомнил что в гараже валяется Хитачи, и точно помню что сгорела кнопка. Ремонтировать его не имеет смысла, хотя и жаль шуруповерт.

Шестеренки переставил, моторы перепаял, теперь надо промыть редуктор и все смазать.

Читать дальше: Оренбургская область номер региона

Смазка макитовская очень дорогая, да и не купить ее у нас, по этому пользуюсь шрусом разбавленым маслом.

Все промываем бензином и смазывая собираем.

Все работает как и раньше.

Аккумуляторы раньше перепаивал

но сейчас новый дешевле, чем отдельно батарейки стоят.

Вроде ни чего нового, но…

Всем хорошего настроения.

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

  1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
  2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
  3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
  4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
  5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол

Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

  1. Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
  2. Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
  3. Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
  4. Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

https://youtube.com/watch?v=qxrfGBJmZIo%3F

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Публикации по теме

Какая разница между ударной дрелью и перфоратором — чем отличаются инструменты

Как работает шуруповерт и конструкция инструмента — что надо знать при использовании

Паяльник для пайки проводов и микросхем — виды и как правильно пользоваться инструментом

Электрическая ножовка назначение и применение инструмента

Причины неисправностей и разборка инструмента

Как показывает практика, поломка шуруповерта или неправильная его работа возникает из-за неполадок механического или электрического типа. Каждый вариант имеет свои характерные особенности. При выходе из строя определенных электродеталей устройство может не включаться или работать с перерывами, пропадает реверс, возможность регулировки оборотов и т. д.

Неисправность механических элементов можно понять по увеличению вибрации, запаху гари или постороннему шуму, который идет изнутри устройства. Он чаще всего свидетельствует об изношенных втулках, кольцах, пружинах или подшипниках.

Чтобы точно определить причину поломки и постараться самостоятельно отремонтировать инструмент, потребуется разобрать устройство. Большинство популярных на рынке моделей имеют схожую компоновку и схему, поэтому для разборки выполняют следующие шаги.

Ремонт шуруповерта начинают со снятия аккумулятора, который почти на всех моделях крепится на 1 или 2 защелках и легко снимается вручную, достаточно лишь надавить на них и приложить небольшое усилие. Когда модуль отсутствует, приступают к откручиванию крепежных болтов по периметру устройства с помощью крестовой отвертки.

После этого корпус разделяют на 2 части, в одной из которых какие-то элементы удерживаются дополнительными креплениями или находятся в пазах, поэтому их аккуратно придерживают, чтобы не выпали. Далее последовательно отсоединяется пусковая кнопка, переключатель скорости и реверсный механизм.

Механические неисправности шуруповерта часто появляются из-за поломки деталей основного редуктора, а именно выхода из строя штифта фиксации сателлитов, опорной втулки вала или главного подшипника. Для их устранения или при необходимости смазки редуктора его также снимают и разбирают. Но если причина в изношенных шестеренках, то, как правило, на моделях типа Макита, Интерскол, Бош, и др замене подвергают весь блок целиком. Отдельные элементы просто не выпускаются производителем и поменять их будет проблематично.

Иногда проблемы устройства связаны с зажимным патроном, который тоже можно разобрать при необходимости. В зависимости от типа и модели он закреплен либо с помощью резьбового соединения винтом или конусным способом. Открутить его можно с помощью шестигранника, а затем плотно зажать ключом и снять вращательными движениями против часовой стрелки. Если он соединен конусно, то проще всего снять его аккуратными ударами по торцевой стороне.

9.Замена щеток на шуруповерте «Макита».

При работе на щеточном шуруповерте со временем происходит естественный износ щеток. Они находятся внутри электродвигателя и имеют графитовую основу. Конечно сейчас уже изобретены бес щеточные шуруповерты. Что навсегда избавляет от этой проблемы. Но вернемся к нашей замене щеток. Стоят они не дорого и заменить их можно самостоятельно. Требуется разобрать шуруповерт. В электродвигателе заменить щетки.можно так же изготовить щетки своими руками, вытащив их из любого нерабочего электродвигателя и довести до нужных размеров при помощи напильника. После замены щеток соберите шуруповерт обратно и долгой работы вашему двигателю.

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

  1. Возникновение посторонних звуков
  2. Вибрация и бой зажимного патрона
  3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

  1. Вал редуктора искривляется от воздействия больших нагрузок
  2. Рабочие поверхности шестерней изнашиваются
  3. Изломывается штифт, на котором крепятся сателлиты
  4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

  1. Неправильная эксплуатация инструмента
  2. Сильные нагрузки, на которые не рассчитан прибор
  3. Отсутствие смазки
  4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструментаСпособы устранения неисправности
Возникновение посторонних звуков и гулаЕсли при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
ВибрацияИскривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патронаЕсли обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
ЗаклиниваниеЕсли заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателяНеисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

https://youtube.com/watch?v=Jr_xq9ZvvdE%3F

Ремонт шуруповерта «Макита»

Ремонт кнопки шуруповерта «Макита»

Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:

  • кнопки пуска;
  • кнопки реверса;
  • кнопки переключения скорости оборотов;
  • кнопки плавного пуска двигателя.

При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

При ремонте зарядного устройства необходимо раскрутить винты, скрепляющие крышки корпуса. Внутри находится печатная плата с контактами. Сначала необходимо проверить трансформатор тестером. Для этого надо замерить напряжение на выходе. Потом следует прозвонить кабель, чтобы исключить его перелом. Затем проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его нужно в обратной последовательности.

Ремонт аккумулятора шуруповерта «Макита»

При ремонте аккумулятора крестовой отверткой раскручиваем винты крепления корпуса. Внутри корпуса находится несколько банок. С помощью визуального осмотра необходимо осмотреть их и выявить нарушения геометрии, такие как вздутие, например. Тестируем банки с помощью мультиметра на наличие остаточного заряда. При его отсутствии банка заменяется на новую.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей

Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых. Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.

Основные причины неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе

Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол

В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок

Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Как правильно подключить реверс После ремонта шуруповёрт крутится только в одну сторону

Корпус по большей части состоит из 3-х условных отсеков, в каких размещены рабочие узлы и механизмы.

  1. В низу корпуса находится узел управления включением/выключением и регулировки оборотов электродвигателя.
  2. В средней части размещен сам «курок» плавного запуска (чем поглубже его вмять, тем выше скорость вращения патрона). Кнопка при нажатии скользит в особом блоке по направляющим, за регулировку оборотов отвечает переменный резистор.
  3. В верха размещена кнопка реверса — переключатель направления вращения патрона. Направление изменяется по причине смены полярности подающегося на переключатель напряжения.

Примерно так устроены что остается сделать нашему клиенту блоки управления шуруповертов различных марок. Чтоб приобщиться к устройством кнопки определенной модели инструмента более детально, советуем изучить схему кнопки шуруповерта (она есть в аннотации).

Для проведения диагностики и выполнения ремонта шуруповерта пригодятся последующие инструменты:

  • Крестовая отвертка;
  • Отвертка с узеньким плоским шлицем.

В ходе активного использования хоть какого электроинструмента снутри его корпуса неизбежно накапливается грязюка.

Попадая в блок управления, она препятствует настоящему перемещению «курка» и перекрывает его.

Этапы проведения диагностики:

  1. Разбираем корпус инструмента. Для этой цели вам отсоединяем аккумуляторную батарею, откручиваем нашему клиенту остается винты (они случаются спрятаны за декоративными накладками, которые придется снять).
  2. Проверяем исправность электродвигателя. Для этой цели вам от блока управления отсоединяем два провода питания и подключаем их к контактам аккума (движок должен заработать).
  3. Разбираем кнопку шуруповерта . Для этой цели вам необходимо отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
  4. Производим зрительный осмотр состояния кнопки на предмет наличия грязищи и повреждений.
  5. Дальше необходимо аккуратненько собрать кнопку шуруповерта , установить в район и протестировать.

Неисправность аккумулятора или кабеля шуруповерта

Все понимают, что независимо от «крутизны» перфоратора без источника энергии его работа невозможна. Поэтому в первую очередь нужно проверить исправность аккумуляторной батареи если у вас перфоратор мобильный и не зависит от источника электросети. Главная причина неработоспособности аккумулятора – это его разрядка или долговременная эксплуатация. Вторая причина устраняется полной заменой батареи, а первая простой подзарядкой с помощью выпрямителя, идущего в комплекте при продаже инструмента.

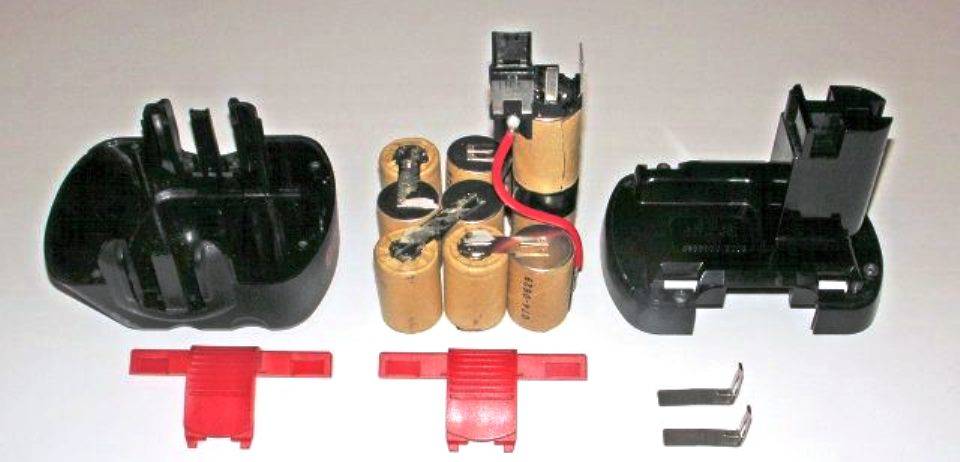

Аккумулятор шуруповерта в разобранном виде

Как правило, в том же комплекте прилагаться два аккумулятора: один находится в деле, то есть в работе, а другой на подзарядке. В случае выхода из строя зарядного устройства рациональней будет заменить его на новый если вы, конечно, не специалист в радиоэлектронике.

Если вы являетесь обладателем сетевого шуруповерта – в первую очередь при отсутствии вращения двигателя проверьте всю цепочку электропривода: розетка, вилка кабеля и сам кабель

Поверьте, часто бывает что розетка выходит из строя (подгорают контакты), вилка кабеля может отказать в работе по тем же причинам, да и сам кабель может быть поврежден в результате неосторожного обращения с ним

Патрон инструмента

Разновидности патронов для шуруповерта.

При работе с инструментом используются насадки для шурупов или сверла. Стандартный хвостовик насадок выполняется в виде шестигранника. Для крепления насадок и передачи им вращательного движения предназначен патрон. Он устанавливается на резьбовой конец шпинделя и фиксируется от расслабления с помощью винта.

Наиболее распространен трехкулачковый, самоцентрирующийся, самозажимной патрон. Внутри него выполнено шестигранное углубление для установки хвостовика насадки. Ее крепление осуществляется между кулачками путем вращения муфты. В конструкцию муфты входит фиксатор, позволяющий зажимать насадку без прокручивания шпинделя.
