Самодельный рекуператор воздуха – все плюсы и минусы, инструкция по изготовлению

Рекуператор воздуха для дома своими руками

Пластинчатую модель сделать проще всего, поэтому рассмотрим её подробнее.

Плюсы и минусы пластинчатого рекуператора

Плюсы пластинчатой модели:

  • неплохой КПД;
  • простота конструкции;
  • доступность материалов;
  • энергонезависимость;
  • нет трущихся элементов, а значит, прослужит долго.

Есть и минусы, о которых сразу нужно знать.

Главная проблема – обледенение в крепкие морозы. Это связано с тем, что в помещении воздух более насыщен влагой, чем на улице. При обычных условиях эта влага выпадает в конденсат, но в мороз схватывается, образуя слой наледи.

Решений по борьбе с обмерзанием придумано несколько:

  • Автоматическое отведение потока в обход пластин, чтобы дать возможность тёплому воздуху отогреть обледенение (в этот период обогрева помещения не происходит).
  • Подогрев рекуператора до температуры, которая не даёт льду задерживаться (снижается на 20 % КПД).
  • Кассеты из целлюлозы, которые впитывают влагу, возвращая её через соседний отсек в квартиру. Эффект увлажнителя + отсутствие конденсата.

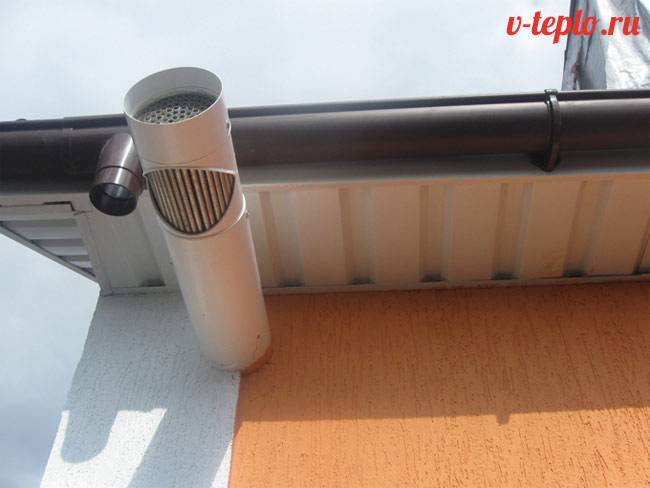

  • В своём доме проще всего сделать «грунтовый теплообменник» – трубу подачи закапывают ниже уровня промерзания почвы. Протяжённость подземного воздуховода – до 50 м. Приём увеличивает КПД, подогревает поток зимой и охлаждает летом, и это отличный способ борьбы с наледью.

Можно сказать, что целлюлозные кассеты – наилучшее решение, поскольку с их применением, рекуператор работает в любую погоду, потребление электричества не растёт, и не нужно устраивать сборник конденсата и его отвод в канализацию.

Материалы для изготовления

Что нужно подготовить, если решено собирать самостоятельно пластинчатый рекуператор. Материалы:

  1. Листовой металл (лучше всего алюминий, но можно использовать кровельное железо, текстолит, гетинакс, или сотовый поликарбонат). Чем тоньше будет металл, тем лучше пройдёт теплообмен.
  2. Рейки деревянные для прокладки между пластинками (также подойдёт пробка техническая или простой шнур). Толщина 2 – 3 мм – чем тоньше, тем лучше. Ширина – ок. 10 мм.
  3. Герметик (не кислотный).
  4. Клей.
  5. Материал для корпуса. Это может быть фанера, металл, МДФ или готовая коробка.
  6. 4 фланца, такого же сечения, что и трубы.
  7. Минвата (4 см толщиной).
  8. Уголок.
  9. Метизы.
  10. Специальный вентилятор или кулер.

Резать детали предстоит электроинструментом.

Ширина корпуса будет равна диагонали будущего теплообменника, а высота зависит от того, сколько пластин планируется набрать и какой толщины они получатся вместе с рейками.

Изготавливаем рекуператор для дома – чертежи изделия

Из металла нарезаются квадраты со стороной 20-30 см. Нужно сделать около 70 штук. Если резать по нескольку штук сразу, будет быстрее и ровнее.

Рейки олифятся, и нарезаются в размер стороны квадрата (20 или 30 см). Заготовки наклеиваются на две стороны каждого квадрата и оставляются до полного высыхания клея. На один квадрат клеить рейки не нужно.

Промазываются клеем верхние части реек, и собирается бутерброд из всех квадратов

Важно! Каждый следующий квадрат нужно поворачивать под прямым углом к предыдущему. Каналы чередуются, ложась перпендикулярно, друг к другу

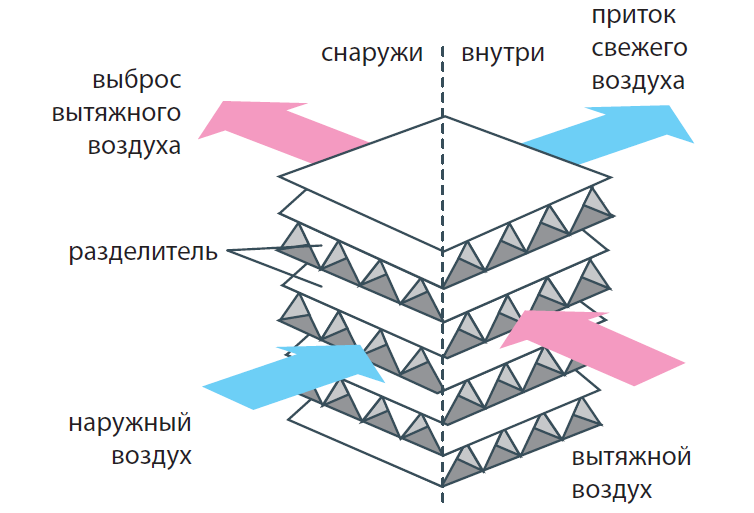

Чертеж теплообменника рекуператорной установки

Клеится верхний квадрат, без реек. При помощи уголков конструкция стягивается и фиксируется.

Все щели обрабатывают нейтральным герметиком.

Делаются крепления для фланцев.

Теплообменник вставляется в корпус. Для этого на стенах корпуса делаются направляющие из уголка. Теплообменник нужно будет расположить так, чтобы он упирался углами в боковые стенки (получится ромб). Конденсат будет стекать в нижнюю часть

Здесь важно, чтобы получились два изолированных пространства, а воздух пересекался бы только внутри пластинчатой конструкции

Делается небольшое отверстие, в которое вставляется шланг, для сбора и отвода влаги.

Вырезаются четыре отверстия в корпусе, для фланцев.

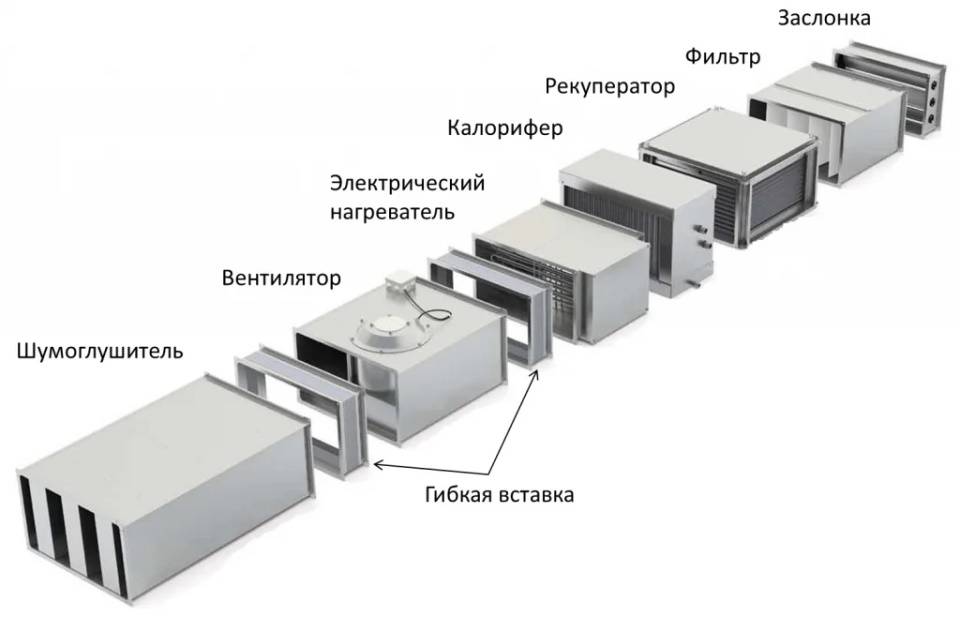

Схема монтажа вентиляции с рекуперацией

Отлично будет, если на входе сделать место для крепления фильтров.

Стены корпуса отделываются минватой.

Теперь можно установить вентилятор, и вмонтировать агрегат в систему вентиляции.

Монтируют готовые приборы непосредственно на стене или в специальной нише. Уровень шума зависит от мощности вентиляторов и материала воздуховодов. Но, как правило, он не превышает шум от работы компьютера.

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

  • Цены на энергоносители.
  • Цена установки устройства.
  • Затраты, которые связаны с обслуживанием устройства.
  • Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей

Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(tпост –  tулицы)/(tкомн –  tулицы)

  • tпост – это температура поступившего воздуха (после рекуперации).
  • tулицы – температура на улице.
  • tкомн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

  • Пластинчатые.
  • Роторные.
  • С отдельными теплоносителями.
  • Трубчатые.
КонструкцияКПДОсобенности
Теплообменник пластинчатого вида с перекрестным токомОт 60 до 80%Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным токомОт 70 до 80%Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластикахОт 80 до (!) 90%Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типаОт 85 до 95%Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменникОт 75 до 85%Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

  • Большой вес.
  • Требуется регулярный ремонт и техническое обслуживание.
  • Сложно починить устройство своими руками, сделать его вновь работоспособным.
  • Воздушные массы смешиваются.
  • Зависимость от электроэнергии.

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

  • естественная;
  • принудительная;
  • приточно-вытяжная или смешанная.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

  • Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
  • Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Как узнать КПД системы рекуперации

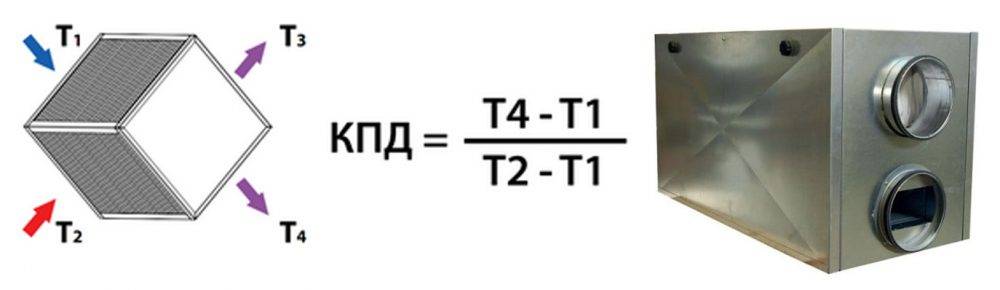

Формула расчёта КПД рекуператора

При самостоятельном изготовлении рекуператора не всегда удаётся собрать устройство с максимальным показателем КПД. Тем более КПД рекуператора зависит от температуры и влажности воздуха снаружи помещения.

Для расчёта КПД рекуператора используется формула: H = (tр — tу) / (tд — tу), где:

  • tр – температура воздуха после рекуперации;
  • tу – температура воздуха до рекуперации;
  • tд – температура отработанного воздуха, выходящего из помещения.

Итоговое значение следует умножить на 100%. Например, рассчитаем КПД устройства для конкретных условия. Температура воздуха снаружи — 5 оС, после рекуперации — 17 оС, в помещении — 24 оС. КПД = (17 – 5) / (24 – 5) = 0,63 * 100% = 63%.

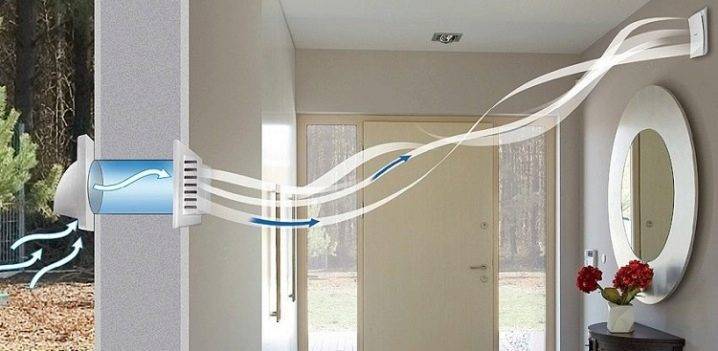

Достоинства и плюсы Вакио Плюс

  • Возможность использования в качестве приточной системы, вытяжки, рекуператора, простого пассивного клапана;
  • Применение в широком диапазоне температур (−47°С +50°С);
  • Может управляться с корпуса или пультом;
  • Возможность скрытой подводки подключения;
  • Опция работы по расписанию;
  • Экономный расход электричества 5-18 Вт;
  • Эффективно подавление уличного шума;
  • Экономное обслуживание (используются долговечные фильтры);
  • Высокий уровень воздухообмена;
  • Функция компенсации недостатка общедомовой тяги;
  • Тихая работа;
  • Возможность монтажа под произвольным углом;
  • Монотонный звук двигателя благоприятствует сну.

Недостатки, и слабые стороны Вакио Плюс

  • Для монтажа требуется толстая стена (более 440 мм)
  • Отсутствует функционал подогрева воздуха:
  • Слишком внушительных размеров внутренний блок
  • Расположение фильтра у входного отверстия способствует загрязнению прибора.

Принципы работы рекуператора

Принцип работы рекуператора зависит от его типа. Очевидно, что все перечисленные виды конструкции имеют свои особенности в работе. Отметим здесь наиболее распространенные.

Пластинчатый рекуператор

Этот вид представляет монолитную кассету из металл листов. Воздух проходит через такую кассету посредством специальных выштампованых на листах каналах или проложенных специальным промежуточным уплотнителем. Потоки в таком рекуператоре не перемешиваются. Процесс теплообмена осуществляется благодаря одновременному нагреванию пластин одним потоком и остужению – другим. Пластинчатые рекуператоры имеют ряд преимуществ, делающих их самым распространенным типом теплового барьера для дома.

Основными особенностями пластинчатого рекуператора выступают:

  1. низкая цена;
  2. элементарность конструкции;
  3. компактность;
  4. простота в обслуживании;
  5. простота в чистке (в случае, если кассета разбирается)
  6. доступность материалов для изготовления;
  7. отсутствие механизмов.

Разборные рекуператоры способны обеспечить высочайший уровень гигиенической чистоты входящего воздуха во время эксплуатации устройства без потерь эффективности.

Наиболее распространенным видом рекуператора ввиду простоты конструкции выступает перекестно-течный. Его эффективность можно определить как «Средний тип», некоторые источники указывают, что их КПД составляет до 60%.

Роторный рекуператор

Этот вид теплоутилизатора имеет форму трубы малой длины, наполнен гофрированными стальными пластинами вдоль корпуса. Вращающийся механизм устанавливается по приливно-вытяжной оси. Ротор пропускает сперва нагретый внутренний, а после холодный входящий воздух. Пластины по очереди нагреваются и охлаждаются, сохраняя внутреннюю температуру воздуха. Такой тип рекуператора признается наиболее эффективным. Однако, особенность конструкции не позволяет сделать его компактным, специалисты признают недостатком громоздкость такого устройства.

Тепловой утилизатор с промежуточным теплоносителем

В таких рекуператорах используются жидкостные теплообменники, где циркулирует раствор этиленгликоля (эффективный теплоноситель). В таких утилизаторах приливная и вытяжная секции разделены и разведены на определенное расстояние. Эта особенность позволяет применять такие устройства для среды, входящие и выходящие потоки которых нельзя смешивать. Теплоноситель циркулирует либо естественным образом, либо посредством насоса. Для повышения эффективности такого утилизатора тепла необходима тонкая регулировка потока теплоносителя в соответствии с проектом.

Расчёты

Во время проведения вычислений систем приточно-вытяжной вентиляции, необходимо учитывать количество сменяемого воздуха в помещении за определённое время. Единицей измерения является кубический метр в час (м³/ч).

Чтобы применить этот показатель к расчётам, нужно вычислить прохождение воздушных потоков и прибавить 20% (сопротивление фильтрующих слоёв и решёток).

Расчёт объёма воздуха

В качестве примера произведён расчёт объёма воздуха для частного дома с высотой потолков 2,5 м. Система будет также обслуживать 3 спальных комнаты (по 11 м²), прихожую (15 м²), туалет (7 м²) и кухню (9 м²). Подставим значения (3∙11+15+7+9) ∙2,5=160 м³.

Производя расчёты необходимо округлять полученные данные в сторону увеличения.

Установленный рекуператор, должен соответствовать мощности всех вентиляторов в приточно-вытяжной системе. Для этого необходимо от суммы производительности вентиляторов отнять 25% (сопротивление воздушных потоков в системе). Вход и выход рекуператора должен оснащаться вентиляторами.

Следует учесть, что в каждом помещении дома, где размещена система, должно быть установлено по 1 приточному и 1 вытяжному вентилятору. Требуемая производительность каждого из них рассчитывается следующим образом:

  1. Спальная комната: 11∙2,5=27,5+20%=33 м³/ч. Так как в доме три спальных комнаты с одинаковой площадью, необходимо это значение умножить на три: 33∙3=99 м³/ч.
  2. Прихожая: 15∙2,5=37,5+20%=45 м³/ч.
  3. Туалет: 7∙2,5=17,5+20%=21 м³/ч.
  4. Кухня: 9∙2,5=22,5+20%=27 м³/ч.

Теперь нужно сложить эти значения, чтобы получить общую производительность вентиляторов: 99+45+21+27=192 м³/ч.

Нагрузка на рекуператор составит:192–25%=144 м³/ч.

Расчёт диаметра вентиляционного канала

Чтобы рассчитать диаметр вентиляционного канала, необходимо использовать формулу вычисления площади сечения, которая выглядит следующим образом: F=L/(S∙3600), где L — это общее количество воздушных масс проходящих за один час, S — средняя скорость движения воздуха, равная 1 м/с. Подставим значения: 192/(1 м/с∙3600)=0,0533 м².

Чтобы рассчитать радиус трубы с круглым сечением нужно использовать следующую формулу: R=√(F:π), где R — радиус круглой трубы; F — сечение воздуховода; π – математическая величина, равная 3,14. На примере это выглядит так: √(0,0533∙3,14)=0,167 м².

Расчёт электроэнергии

Правильно рассчитанное потребление электроэнергии позволит рационально использовать систему вентилирования

Это особенно важно, если конструкция воздуховодов оборудована нагревательными элементами

Чтобы рассчитать количество потребляемой энергии, следует использовать формулу: M=(T1∙L∙C∙D∙16+T2∙L∙C∙N∙8)∙AD:1000, где М — общая цена за использованную электроэнергию; Т1 и Т2 — температурная разница в дневной и ночной период (значения имеют различия в зависимости от месяца года); D, N — стоимость электроэнергии в соответствии со временем суток; A, D — общее число календарных дней в месяце.

Показатели температуры воздуха легко узнать из местных прогнозов погоды, поэтому нет необходимости приобретать какие-либо справочники. Размеры тарифов определяются в соответствии регионом проживания. Используя эти источники можно получить точные показания по расходу электроэнергии при работе системы вентиляции.

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

  • Оцинкованное железо, 2 листа.
  • Фанерный кроб для корпуса рекуператора.
  • Пробковый материал толщиной 20 мм для прокладки между листами.
  • Силиконовый герметик.
  • Датчик давления.
  • Пластиковые фланцы.
  • Электролобзик и метизы.
  • Металлический уголок.
  • Теплоизолятор (минвата).


Схема воздухообменника

  • Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
  • К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
  • Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
  • Полученную конструкцию закрепляют при помощи металлического уголка.
  • Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
  • На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
  • Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.


Основной принцип организации вентиляции

Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Виды рекуператоров воздуха

По конструкции теплообменники систем вентиляции бывают:

  1. Роторными. Эта разновидность представляет собой цилиндр, начиненный гофрированной сталью. Расположен он по направлению к оси приточно-вытяжного прибора. Барабан такого теплообменника постоянно вращается, пропуская поочередно теплый и холодный потоки воздуха, в результате чего и происходит рекуперация. Стоят устройства этого типа дорого и обычно устанавливаются на крупных промышленных объектах.
  2. Пластинчатыми. Это наиболее простой по конструкции и дешевый вид теплообменников. Чаще всего в системы вентиляции частных домов и коттеджей включаются именно такие рекуператоры. Устройство этого типа состоит из большого количества пластин. Поступающий внутрь корпуса комнатный воздух нагревает их. Идущий же перпендикулярно ему уличный поток это тепло забирает.
  3. Трубчатыми. Теплообменники этого типа также достаточно популярны, просты по конструкции и стоят не слишком дорого. Рекуперация воздуха в них происходит примерно по тому же принципу, что и в пластинчатых устройствах. Но в данном случае поток проходит по трубам. Уличный воздух при этом забирает тепло от их стенок.

Существуют и другие разновидности рекуператоров. Однако все они имеют довольно-таки сложную конструкцию и используются так же, как и роторные, в основном только на предприятиях.

Инструкция о том, как сделать рекуператор своими руками

Создать рекуператор воздуха своими руками для человека, умеющего ими правильно пользоваться, вполне посильная задача. Наиболее подходящим для этой цели специалисты называют пластинчатый рекуператор. Этот тип утилизатора наиболее распространен, особенно его самодельные модели. Недостатки конструкции, среди которых называют обмерзание теплообменника при низкой температуры воздуха на улице и пересечение труб воздуховодов, компенсируются дешевизной и простотой конструкции.

Чтобы смастерить рекуператор воздуха своими руками важны такие материалы, как:

  1. металлический лист (оцинкованная жесть, кровельный лист, оцинкованное железо или любой другой листовой металл) площадью 3–4 м2;
  2. пробка, деревянная рейка или текстолит;
  3. металлический лист или аналогичный материал для создания корпуса;
  4. пластиковые фланцы с наконечниками, соответствующие диаметру труб вентиляции;
  5. герметик;
  6. утеплитель;
  7. силикон.

Создание рекуператора воздуха своими руками проходит в несколько шагов:

Листы металла нарезаются на пластины размером 20 х 30 см. Рекомендуется использовать не менее 3–4 м2 металла

Особое внимание уделяется нарезке. Пластины должны быть нарезаны практически идеально ровно, чего не добиться ножницами по металлу

Инженеры рекомендуют использовать ножовку по металлу или болгарку. Пластины укладывать одну на другую, обеспечивая зазор не менее 4 мм. Для этого проклеивать рамками из термоизоляционного материала (пробка, деревянная рейка, текстолит) по контуру пластин, обеспечивая отверстия для потока воздуха в соответствующем направлении, чередуя перекрестные потоки. По окончанию укладки пластин, все щели пройти герметиком нейтрального состава.
Корпус изготавливается из жести или другого листового металла. Он представляет собой короб подходящего размера, чтобы плотно вместился полученный блок из пластин. В стенках короба прорезать отверстия, в которые вставить заранее приготовленные пластиковые фланцы, соответствующие диаметру воздуховодных труб. Щели необходимо тщательно герметизировать, чтоб не допускать потерь эффективности устройства.
После высыхания герметика полученный блок из пластин разместить в корпусе.


Поверх полученного корпуса с уложенным блоком пластин рекомендуется уложить теплоизоляцию (пенопласт, стекловата). Всю полученную конструкцию можно дополнительно упаковать в деревянный ящик.

Рекомендуемая скорость потока воздуха составляет 1 м/с.

Зимой при отрицательных температурах на улице существует вероятность обморожения пластинного блока утилизатора. Чтобы избежать блокировки работы рекуператора на длительный период рекомендуется предусмотреть байпас. Тогда, переключив на него входящий поток воздуха, система быстро оттает благодаря температуре выдуваемого теплого воздуха.

Ввиду того, что в рекуператоре оседает конденсат, конструкцию рекомендуется оснастить шлангом для слива воды.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

  • простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
  • простая технология монтажа без применения специализированного инструмента;
  • КПД до 80% в зависимости от параметров воздуха;
  • минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
  • высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
  • возможность модернизации путём добавления большего количества пластин.
  • при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

  • оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
  • тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
  • нержавеющий металл, пластик, фанера или древесно-стружечная плита;
  • пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
  • стальной уголок 20×20 мм;
  • силиконовый герметик;
  • оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

  1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
  2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

  3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
  4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
  5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

  6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
  7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

  8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Описание процесса

Чтобы конструкция получилась правильной и надежной, необходимо придерживаться определенного алгоритма действий. Особых знаний не понадобится, но смекалку и сообразительность проявить придется:

  1. Материал укладывается на ровную поверхность, разделяется режущим инструментом на квадратные пластины со сторонами 20−30 см. Таких заготовок понадобится несколько десятков. Идеально ровными пластины получаются при использовании электролобзика.
  2. Затем подготавливаются деревянные рейки, пробковый материал. Их параметры в точности должны соответствовать сторонам нарезанных предварительно квадратов. Они наклеиваются на противоположные стороны заготовок, последняя остается пустой. Процесс приостанавливается до полного просыхания клея.

  3. На следующем этапе квадраты собираются в единую кассету. Каждый лист аккуратно укладывается под углом в 90° относительно предыдущего. Завершающий элемент рекуператора — неоклеенная пластина.
  4. Подготовленная функциональная установка закрепляется в каркасе при помощи строительного уголка.
  5. Имеющиеся отверстия, щели, обрабатываются герметиком, который предотвращает коррозийные процессы.
  6. Обязательно делаются крепления, фиксирующие фланцы на сторонах кассеты с пластинами. Нижняя часть оснащается дренажным проемом, через который выводится трубка с конденсатом.
  7. Корпусные стенки оснащаются направляющими, которые выполнены из прочных уголков.
  8. После этого подготовленная рабочая деталь помещается в коробку, соответствующую параметрам.
  9. Не стоит забывать про изоляционный материал, прокладываемый в рекуператоре. Он прочно крепится на внутренней стороне корпусных стенок конструкции.
  10. Предотвращение наледи в зимнее время обеспечивается за счет монтажа датчика давления. Он обычно монтируется в зоне, через которую поступает теплый воздушный поток.
  11. Завершающий этап — устройство готового к применению рекуператора в общую вентиляционную систему.

Рекуператор, собранный самостоятельно, может создать в вашем доме комфортные условия, а вы при этом сэкономите средства

Существует огромный выбор охладительных систем, устанавливаемых в жилых, производственных объектах. Но для собственных нужд вполне реально изготовление рекуператора для теплообменника самостоятельно, сэкономив при этом денежные средства.

Устройство

Конструкция вентиляционного агрегата с рекуперацией достаточно простая и включает:

  • корпус, изготовленный из листовой стали, алюминиевого профиля и сэндвич-панелей. Оборудован шумоизоляцией, теплоизоляцией и защитой от вибрации;
  • воздуховоды с клапанами и заслонками для распределения потоков;
  • выходные и входные решётки;
  • вентилятор для вытяжки и подачи;
  • система фильтров для предотвращения попадания посторонних предметов, грязи и пыли;
  • блок рекуперации;
  • электронный блок управления;
  • дополнительные системы для увлажнения, ионизации, датчики CO2, генератор холодной плазмы.

Вывод и рекомендации

На сегодняшний день рекуператор – это приспособление, которое завоевало внимание многих пользователей. Но перед выбором нужно обращать внимание на несколько главных критериев:

Производитель. Сейчас на рынке представлено огромное количество рекуператоров от любых производителей. Это могут быть как зарубежные, так и отечественные бренды

Лучше всего обращать внимание на более проверенные марки, которые уже зарекомендовали себя.

Учет собственных предпочтений. Здесь нужно учитывать количество человек в помещении, объём, способ отопления, а также вид помещения

Это позволит подобрать действительно качественный прибор.

Цены. Сейчас рекуператоры есть со многими дополнительными функциями. Если они вам нужны, то обязательно обращайте на них внимание. Если же они не понадобятся, то тогда лучше всего исключить их и сэкономить деньги.

Технические характеристики прибора. От этого напрямую будет зависеть эффективность от работы.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
