Разводка водопровода в квартире и доме

Способы монтажа различных конструкций

Монтаж короба

Принцип монтирования конструкции для последующего закрытия труб в туалете несложный. Соорудить такую конструкцию может даже неопытный строитель. Основа конструкции делается из металлического профиля или деревянных брусков. Затем она, в зависимости от того, что будет использоваться для маскировки труб, обшивается соответствующим строительным материалом – полностью или частично.

Если трубы закрываются коробом, конструкция может обшиваться пластиковыми панелями, листами водостойкой фанеры или гипсокартона. На гипсокартон обычно клеится кафельная плитка. Это делается для того, чтобы задняя стена не выделялась на фоне боковых стен и пола, обложенных плиткой. Короб может покупаться уже в готовом виде и монтироваться на заднюю стену туалета. Но этот вариант может обойтись дороже, чем сделать короб из гипсокартона или фанеры. И придется повозиться с трубами, подключаемыми к унитазу.

Короб

Короб может быть нескольких конфигураций:

  • В виде фальш-стены. Если туалет небольшой по площади, то унитаз лучше делать подвесным. Доступ к трубам из-за фальш-стены будет затруднен.
  • Квадратный. Если стояки находятся в одном углу. Окошко делается на уровне вентилей и счетчиков, что дает доступ к ним в любой момент.
  • В виде косой фальш-стены. Делается под острым углом к задней или одной из боковых стен. Таким коробом можно закрыть более тонкие трубы, которые сбоку отходят от основного стояка. Монтировать короб на всю стену в этом случае не имеет смысла – можно просто немного «скосить» ту, которая уже существует.
  • Многоуровневый. Монтируется, если трубы в туалете расположены так, что для того, чтобы их закрыть, придется отгородить половину пространства туалета. Таким коробом закрывается на определенной высоте конкретная часть трубы или труб.

Жалюзи в туалете закрывают нишу с трубами

Задняя стена может полностью обшиваться пластиковыми панелями. Они монтируются на специальный каркас с использованием металлических профилей или брусков из дерева. Сначала делается разметка на задней стене. Затем крепятся направляющие профиля. После этого – профиля устанавливаются на боковые стены – получается каркас для панелей. Профиля крепятся к стенам дюбель-гвоздями и перфоратором. Расстояние между крепежными элементами должно составлять 30‒40 см. После того как профиль полностью собран, на него при помощи саморезов крепятся панели.

Если короб делается под жалюзи, то его основная часть монтируется к потолку. При этом задняя стена может закрываться жалюзи полностью – от потолка до пола либо частично. Если жалюзи будут закрывать стену частично, короб будет иметь боковые панели.

Коллекторная разводка

Для комфортного обустройства больших площадей, наиболее подходящим способом будет коллекторная разводка труб водоснабжения в квартире, с характерной для неё отдельной подводкой к каждому месту потребления. Будь то раковина в кухонном помещении, душевая или туалет, подача воды осуществляется отдельно — и её объём не сказывается на обеспечении других точек приёма. Подобные результаты объясняются использованием количества труб, аналогичного точкам потребления.

Питание системы от одного коллектора, имеющего один ввод и несколько выводов, будет обеспечено таким образом, что у пользователя не будет нареканий, как в момент эксплуатации водопровода, так и во время ремонта. Притом, ответственная компания обеспечит своевременную очистку воды посредством заблаговременного присоединения фильтров и редукторов давления, что гарантирует комфортное водопотребление и заботу о качестве продукта. Не смотря на сравнительно дорогую стоимость разводки водоснабжения в квартире, с применением этого способа, весомым аргументом будут преимущества:

— отключение воды в любой из точек квартиры, не создающее дискомфорта в иных местах;

— управление системой из одного места;

— удобство доступа к любой точке системы;

— исключение неожиданных температурных перепадов при включении воды в другом месте;

— минимальная вероятность поломок и отсутствие проблем с ремонтом (ввиду цельности отдельной трубы, соединяющей кран с коллектором);

— оперативность, отсутствие проблем и сложностей при подключении дополнительных кранов и бытовой техники.

Поскольку проблема разводки труб водоснабжения в квартире и цена в Москве, упираются в надёжность и удобство пользования, сотрудники компании найдут путь предупреждения всех непредвиденных ситуаций. Самое главное, что потребность в достаточном количестве строительных материалов решается с применением минимально возможного перечня, необходимого для качественного выполнения задания в каждом отдельном случае.

Задавая вопрос: сколько стоит разводка труб в квартире, следует учитывать не только расходы на покупку материалов. Со счетов не сбросишь и большой объём работы по установке коллектора, как и запланированного количества труб, что требует дополнительного времени и трудозатрат. Причиной для «головной боли» может являться и решение задачи дизайнерского плана. Но разводка воды в квартире, с участием опытных сантехников включает решение всех вопросов. Качество, эстетика и надёжность, — будут на высоте.

Последовательность подключения оборудования

Существуют различные схемы монтажа оборудования, но все они имеют обязательные элементы, без которых нельзя обойтись. Кроме того, очень важна последовательность их подключения.

Схема водоснабжения от погружного насоса в скважине

Ниже указаны все обязательные элементы схемы и последовательность их подключения.

  1. Насос. Обязательно с обратным клапаном. Страховочный стальной нержавеющий трос. Блок управления насосом, с реле и автоматикой, можно устанавливать сразу у оголовка скважины.
  2. Слив воды с трубопровода в скважину для консервации на зиму или проведения работ по оборудованию. Если обратный клапан устанавливается отдельно от насоса, то обязательно до крана для слива воды на зиму, что бы не препятствовал сливу.
  3. Отвод для дворового водопроводного крана и полива. Рекомендуется устанавливать до фильтра грубой очистки, что бы уменьшить нагрузку на фильтр, а так же для его промывки водой из гидроаккумулятора, при пользовании уличным краном.
  4. Фильтр грубой очистки 300 мкм. Обязательно установить между уличным краном и гидроаккумулятором.
  5. Гидроаккумулятор. Перед баком установить кран. Для замены мембраны гидроаккумулятор приходится снимать и разбирать. Можно установить на пол, но лучше прикрепить к стене, выпускным отверстием вниз, для лучшего слива.
  6. Фильтр тонкой очистки. Если кроме дворового крана, есть другие потребители, которым не нужно очищать воду фильтром тонкой очистки, их подключить до фильтра.
  7. Трубопровод к внутреннему водоснабжению дома.

Все эти элементы системы водоснабжения можно установить в приямке скважины. Если пользование водой будет в зимнее время, то приямок должен быть утеплен, а грунт не промерзать на всю глубину приямка. В противном случае гидроаккумулятор и последующие элементы (после 5 пункта) должны находиться в теплом помещении.

Если планируется установка систем обеззараживания и водоподготовки, то следует определиться, на какие нужды должна использоваться очищенная вода:

  • для питья и приготовления пищи;
  • для принятия водных процедур;
  • для стирки белья;
  • для мытья посуды;
  • для всех бытовых нужд в доме, включая санузел.

От принятого решения будет выбираться дальнейшее подключение оборудования и разводка водопровода в доме. В принятии правильного решения может помочь проведение лабораторного анализа химического состава, после фильтра тонкой очистки и таблица из 1 раздела этой статьи.

Важно: обычно в частном доме, обеззараживание и водоподготовка воды из артезианской и песчаной скважины производится только для питья и приготовления пищи. Из поверхностных водоемов, колодца и поверхностной скважины, воду следует очищать на все нужды, исключая на технические цели и санузел.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Об организации автополива прочесть можно тут.

Разработка схемы

После того как с материалом определились, потребуется делать схему расположения всего оборудования в ванной и туалете и так же схематично нанести разметку труб на бумагу. При этом холодный водопровод размечаем синим колером, а горячий — красным. Это позволит избежать ошибок при монтаже магистрали.

Итак, на бумагу наносим план ванной комнаты (и при необходимости туалета) в масштабе. Здесь де на плане рисуем предполагаемое сантехническое оборудование в местах его установки. Наносим линии канализации и трубопровода и в соответствии с выбранным способом монтажа. При этом пользуемся таким руководством:

  • Для унитаза подводим трубу канализации и холодной воды;
  • Для ванны, душевой кабины, биде и раковины — трубы канализации ХВС и ГВС, а также канализации;
  • Машина-автомат — канализационный сток и холодная вода.

При этом на схему необходимо нанести расположение запорных кранов, которые, как правило, монтируются на трубы холодной и горячей воды, на стиральную машину и бачок унитаза (здесь при желании).

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

  • запорно-регулирующую арматуру;
  • приборы учета воды;
  • фильтры;
  • фитинги (переходники, водорозетки, уголки и муфты)
  • обратные и редуцирующие клапаны;
  • канализационный коллектор;
  • подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

  • Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
  • Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
  • Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
  • Число соединений необходимо минимизировать.
  • Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
  • По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм

Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме

Типы разводок водоснабжения

Водопровод всегда должен выполнять свою функцию максимально эффективно, а для этого следует правильно выбрать тип разводки. Наши специалисты спроектировали огромное количество схем трубопровода, поэтому вы можете не беспокоиться за конечный результат, хотя последнее слово за вами. Работники «Службы сантехников» имеют опыт работы с различными схемами, поэтому если вам нужен конкретный тип разводки, то мы, конечно же, учтем это при составлении схемы.

На данный момент существуют две основные схемы разводки, которые имеют свои достоинства и недостатки. Типы разводок:

1. Тройниковый – включает в себя последовательную подводку труб от общей трубы ко всем точкам пользования (кухонный кран, душ и другие смесители).

Преимущества:

  • дешевый вариант установки;
  • используется небольшое количество материала;
  • монтаж производится довольно быстро.

Недостатки:

  • падение давления воды при одновременном включении нескольких кранов;
  • невозможно обесточить один кран, только всю систему в целом;
  • часто бывает трудно разместить тройник в санузле.

2. Коллекторный – современный способ разводки водоснабжения, где каждый потребитель подключается отдельно к определенному выводу коллектора.

Преимущества:

  • при падении давления воды в общей системе, все пользователи получают одинаковый напор воды;
  • все системы управления сконцентрированы в одном месте, что удобно при обслуживании или ремонте;
  • возможность оснащения каждого отвода коллектора регулятором давления.

Недостатки:

  • из-за большого количества разводок, расходуется большое количество материала на трубы;
  • более сложная работа, которая будет стоить дороже;
  • ухудшение эстетичного вида конструкции (исправляется принципом «скрытой» проводки труб).

Подключение системы стока

Прокладка сливных полимерных труб в последнее время приобрела широкую популярность. Такая система состоит из прямых отрезков и соединительных элементов со специальными резиновыми кольцами-уплотнителями. Ее монтаж не представляет особой сложности.

От места подключения к стояку под небольшим углом наклона к нему прокладывают лежак до самой удаленной точки, чтобы обеспечить беспрепятственный сток воды и избежать возникновения пробок внутри магистрали. Оптимальным считают уклон до четырех градусов. Проверить угол можно с помощью уровня либо просто вычислить его. Обычно достаточно будет повышения трубы на сантиметр при удалении ее от стояка на один метр. Вертикальную и горизонтальную магистраль следует зафиксировать к простенку с помощью хомутов.


Лежак прокладывают до самой удаленной точки доступа под небольшим уклоном

По пути прохождения лежака во всех местах подключения с помощью тройниковых соединений выполняют непосредственную подводку к прибору

При этом важно следить, чтобы прокладка-уплотнитель принимала верное положение. Для облегчения ее натягивания на соединительное колено специалисты рекомендуют смазать кольцо растительным маслом либо натереть его мылом

Приобретая соединительную фурнитуру, обратите внимание на угол сочленения. Оптимальным выбором станут элементы с отводами не менее 45 градусов

Меньший уклон будет способствовать образованию засоров. Желательно, чтобы на тройниках присутствовали ревизионные отверстия со специальными пробками. Такая конструкция значительно упростит дальнейший уход за системой слива и поможет без труда прочистить засорение в трубах.

Типы разводки инженерных коммуникаций

Для установки труб и компонентов системы используют коллекторную или последовательную разводку. Последняя применяется в относительно небольших помещениях площадью до 8 м² для обслуживания до 5 точек водозабора. Если их количество больше, а расстояние между ними свыше 1,5 метра, нужна коллекторная разводка инженерных коммуникаций.

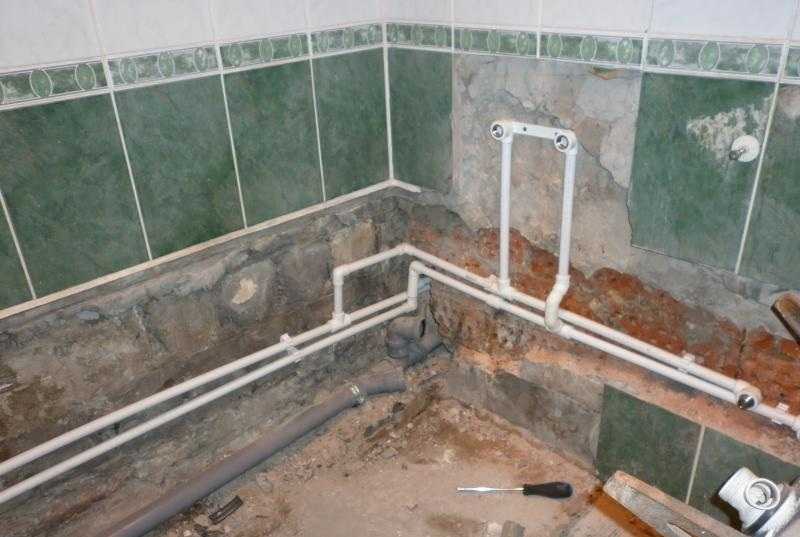

Разводка последовательного типа

Подключение к точкам водозабора происходит последовательно. Это упрощает прокладку труб в ванной комнате, снижает затраты на обустройство. Последовательность подключения зависит от расположения сантехнических приборов, точек водозабора. Обычно сначала по схеме идет унитаз, затем ванная (душ) и раковина.

Особенности схемы последовательной разводки труб в ванной:

  • при одновременном включении воды возможно снижение напора;
  • установка трубопроводов в нижней части стены, реже применяется лучевая схема с монтажом на черновом полу;
  • возможно обустройство в помещении с готовым ремонтом.

Монтаж магистралей поверх кафельной плитки или другого декоративного покрытия немного уменьшит полезный объем помещения. Но если проложить трубопроводы в нижней части стены, у пола, это не будет критично.

Коллекторный тип разводки

К центральным стоякам холодной и горячей воды подключаются коллекторы. От них идут отдельные магистрали к каждой точке водозабора. Происходит равномерное гидравлическое распределение, не снижается напор даже при всех включенных сантехнических приборах. Недостатки – сложный монтаж, большой расход материалов.

Что нужно знать о коллекторной разводке труб в ванной:

  • стабилизация давления в системе;
  • возможность отключения одного или нескольких приборов;
  • схема оптимальна для скрытого монтажа.

Коллекторы располагаются в специальной нише, дополнительно можно подключить манометры для контроля давления. Для каждой магистрали необходимо установить запорную арматуру. Сумма диаметров магистралей должна равняться сечению коллектора.
