Профнастил – размеры листа, разновидности и фото

Марки профильных листов

Классификацию профнастила можно проводить разными способами (например, по форме и высоте гофры или по ширине профиля). На практике более рациональным и удобным способом является следующая классификация по сфере использования:

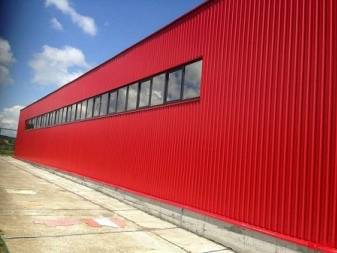

Маркировка буквой С (стеновой профиль). Такие листы подходят для обшивки стен, возведения перегородок и оград. Материал характеризуется толщиной до 0,6 мм, высотой волны до 44 мм и низкой (если сравнивать с другими марками) несущей способностью. Вместе с тем, при определенных условиях (стропильная система и обрешетка с запасом прочности) допускается его применение в качестве финишного покрытия.

Стеновой профиль с низкой волнойИсточник stroim-gramotno.ru

  • Маркировка буквой Н (несущий). Это марки профлиста для кровли. Они характеризуются значительной несущей способностью и предназначаются для устройства крыш. Прочность и надежность обеспечивается толщиной стали до 0,9 мм и увеличенной высотой гофры (может превышать100 мм). Некоторые марки снабжаются дополнительными ребрами жесткости и капиллярными канавками, предотвращающими попадание влаги в подкровельное пространство.
  • Маркировка буквами НС (универсальный). Профлист с меткой НС применяется для всех видов работ (и для обшивки наружных стен, и для возведения кровли) и имеет средние показатели прочности, толщины металла и высоты гофры.
  • Маркировка буквами ПК (профнастил кровельный). Листы также используются для возведения кровельных конструкций.
  • Маркировка буквами ПГ (продольно гнутый). Более специализированный материал, применяемый для конструкций арочной формы (навесов, ангаров).

Особенность несущего листаИсточник doka-metal.ru

Длина листов для кровли

Максимальная длина профнастила для крыши ограничена возможностью прокатного стана и не превышает 14 м. Такой размер позволяет минимизировать количество соединений листов и увеличить прочность всего покрытия. Редко длина ската крыши на много превышает 14 м, а это значит, что горизонтальных стыков будет не более 2-х.

Высокая цена и трудности транспортировки длинных листов вывели в топ профнастил длиной 6 м. Но можно заказать любой вариант, что зависит от конструктивных особенностей крыши. Минимальная длина – 0,5 м. Ассортимент кратен 0,5 м и варьируется в пределах от 0,5 м до 14 м.

Специалисты обращают внимание на то, что чем больше стыков, тем больше теряется полезного материала. Каждое соединение профилей металлических делается с нахлестом 20 см

Виды профнастила

Этот строительный материал в первую очередь разделяют по типу нанесенного покрытия.

Выпускается типовой материал с цинковым покрытием, толщина которого составляет 20-30 мкм. Его применяют при сооружении перекрытий и навесов. Стоимость такого материала ниже на 40% других пластин, которые применяют в строительстве.

На поверхность металлопрофиля наносят слой покрытия, изготовленного на основе синтетических смол. Такие изделия защищены от коррозии, добавление красящих пигментов дает широкую цветовую гамму. Толщина покрытия достигает 200 мкм.

На рынке встречаются изделия, на поверхности которых имитированы изображения других стройматериалов — природного камня, кирпича и древесины.

Длина и ширина металлопрофиля

Профнастил длина листа может быть абсолютно разной, так как его изготавливают из рулонной стали. Поэтому этот габарит зависит от потребностей заказчика. При расчете профнастила на крышу учитывают не только длину самого ската крыши, но и свес козырька.

Обычно используется профнастил ширина листа которого колеблется в диапазоне 980 — 1850 мм. При этом стоит различать полезную и реальную ширину листа. Так, полезная ширина, за счет монтажа профнастила внахлест, всегда на 4-8 см меньше реальной.



Не меньшее значение имеет и назначение материала. Так, металлопрофиль размеры которого составляют 2,4- 12 метров может использоваться для абсолютного числа задач в строительстве. Стандартные размеры металлопрофиля используются для кровель больших зданий — это позволяет уложить профиль в определенном порядке, тем самым достигаются высокие показатели герметичности и отличный внешний вид кровли.

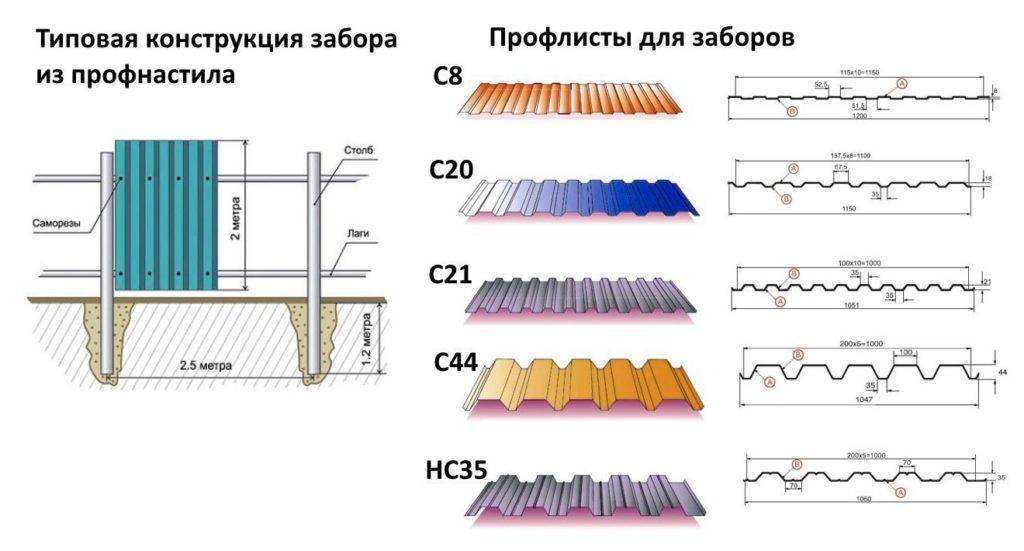

Как правильно выбрать материал для забора?

Учитывая, что толщина металла, высота ребер жесткости, длина и высота листа сильно варьируются, порой сложно сделать окончательный выбор. Например, материал с повышенными прочностными характеристиками стоит дорого, а дополнительно к тому при строительстве ограждения обычно нет необходимости в высокопрочном металле. Если же выбрать дешевый профнастил для забора с простейшими характеристиками, он прослужит недолго и начнет деформироваться под воздействием ветровых нагрузок. По этой причине для ограждения рекомендуется приобретать материал с оптимальными параметрами.

Высота листа обычно равна 2 м, так как этого достаточно, чтобы закрыть человека среднего роста (1,75–1,85 см). Кроме того, при строительстве ограждения по периметру участка руководствуются требованиями и правилами, регламентируемыми нормативными документами. Забор, который находится на границе частных владений и улицы, должен иметь высоту 2 м. Значит, профнастил стандартных размеров вполне подходит для этой цели.

Встречаются даже исполнения 0,35 мм. Однако это китайская версия профилированного листа. Она слишком тонкая, поэтому не может применяться для строительства забора. Для ограждения обычно используют материал толщиной 0,4–0,7 мм. Однако следует учитывать среднюю ветровую нагрузку на местности, где ведется строительство. Если объект находится на участке, закрытом от ветров, например, в районе с плотной застройкой, достаточно профнастила толщиной 0,4–0,5 мм.

С учетом ветровой нагрузки подбирается вариант и по высоте ребер жесткости. Обычно для забора применяют материал типа С8-С20, однако, исполнение с высотой профиля 8 мм менее надежно, чем аналог с ребрами 10–20 мм. Это не самый дорогостоящий материал, но он надежный, что позволяет применять его на местности с постоянной ветровой нагрузкой. Усиленные конструкции (из материала НС35) сооружают там, где нужно обеспечить защиту от внешних факторов: сильный ветер, сложные погодные условия.

Длина листа, как и ранее рассмотренные параметры, тоже учитывается при выборе профилированного металла. Производители предлагают материал длиной от 0,4 до 12 м. Слишком короткие листы нецелесообразно применять при возведении забора, так как при этом появится большое количество стыков, которые могут ослабить общую конструкцию. Учитывая, что рекомендуемая длина секции ограждения составляет 2,5–3 м, следует использовать листы с такой же длиной. Кроме того, с крупногабаритными отрезками (более 3 м) сложно работать в бытовых условиях, поэтому чаще используют листы со стандартной длиной.

Кровельный пирог

Кровельный пирог — это конструкция, состоящая из нескольких слоев, которая делается для создания крыши. Она состоит: из обрешетки и контробрешетки, пароизоляции, гидроизоляции и кровельного покрытия. Единственное, что в нее не входит — это стропильная система.

Монтаж кровельного пирога делается таким образом:

  1. Берут контробрешетку и устанавливают на поверхность стропильной системы. Между брусьями можно прикрепить плитный утеплитель, если крыша из профлиста двухскатная, вальмовая или многощипцовая.
  2. На утеплителе располагают гидроизолирующие материалы.
  3. Для профильного листа нужно установить обрешетку с учетом промежутков для вентиляции.
  4. Раскладываются кровельные профилированные листы.

Кровельный пирог

Применение профлистов достаточно многообразное и обеспечивает долгий срок службы. Благодаря этому материалу можно сделать как отдельные сооружения в виде ограждений, так и провести монтаж кровельного пирога крыши. В отличии от профнастила он имеет много достоинств которые делают его незаменимым в процессе строительства.

Популярные формы профнастила

Преимущественно, на рынке встречаются следующие формы профнастила:

  • Волновой лист для крыши с сечением в виде синусоиды. Имеет невысокую несущую способность. Внешне крыша, покрытая таким профлистом, будет напоминать черепичную. Сфера применения: легкая кровля.
  • Гофра в виде трапеции соединяет в себе простоту монтажа, высокую жесткость, большую несущую способность. Сфера применения: все типы кровельных работ.
  • Профлисты с гофрой буквой «П» (кассетный) – по техническим характеристикам его больше используют как стеновой.

К размерам металлического профиля для крыши относят и высоту профиля. Наиболее жесткие варианты имеют большую высоту, а чем больше жесткость, тем выше его технические и эксплуатационные характеристики. Минимальная высота 8-12 мм, максимальная 35-65 мм.

Из видео можно узнать, как правильно выбрать профнастил:

Заключение

Профлист для крыши подбирается по размеру, толщине, типу покрытия, виду гофры. Все это можно узнать из маркировки, которая всегда есть у производителей, дорожащих репутацией. Полученные в статье знания помогут вам сделать правильный выбор, чтобы крыша всегда была надежной защитой домашнего очага.

2 Какие бывают стандартные параметры профлиста?

Общепринятыми и наиболее востребованными в строительстве являются такие габариты металлического проката, которые обеспечивают наибольшее удобство при транспортировке и наименьшую трудоемкость в процессе монтажа. К типовым размерам профлиста относятся:

  • длина материала;
  • общая (габаритная) и полезная ширина;
  • толщина листа;
  • высота;
  • вес листа;

Обычно наиболее востребованными являются длины 3 и 6 м. Уникальность материала заключается в его изготовлении из рулонного вида металла, поэтому по желанию заказчика длина изделия может быть практически любой. Но при длине более 12 м могут быть потеряны некоторые свойства профнастила.

Для разного типа сборки принято приобретать листы с учетом нюансов возводимых конструкций. Необходимо помнить, что общая и рабочая ширина отличаются в среднем на 50 мм из-за технологии укладки изделий “внахлест” (перекрытие на одну волну). Поэтому для расчета оптимального количества материала при транспортировке учитывается габаритная ширина, при монтаже – рабочая.

Выбор высоты волны (ребра жесткости) зависит от вариантов монтажа и предполагаемой механической нагрузки на строительный материал, также при этом учитывается вес листа и его рабочая ширина. Естественно, прочность профнастила для крыши будет выше, чем у стенового, ведь выдерживаемые им нагрузки больше в разы.

Преимущества профнастила перед другими материалами

Профилированные настилы (профнастилы, профлисты) представляют собой листовые гофрированные профили с повторяющимися по ширине листа гофрами различной формы. Они выпускаются путем холодной гибки тонкого холоднокатаного листа.

Такое покрытие неспроста называют многофункциональным строительным материалом. Все дело в наличии разных видов, которые отличаются по условиям применения, форме профиля и толщине металла. Варьируется толщина металла в профлисте от 0,35 до 0,9 мм, а ширина – от 600 мм до 1150. В заводских условиях высоту волн делают от 20 до 130 мм, о чем и говорит специальная маркировка на упаковке. Длина листа чаще такая, какую предпочитает конкретный производитель или специально заказывает покупатель.

Ценят такую кровлю за такие качества:

  • Легкость. Вес квадратного метра профнастила от 3,9 кг до 24,1 кг. Благодаря этому есть возможность значительно уменьшить объемы несущих конструкций, и нет необходимости в серьезной опоре.
  • Антикоррозийная защита и возможность декоративного покрытия. Самая лучшая продукция от ведущих производителей имеет срок службы 45 лет.
  • Возможность многократного использования, чего нельзя сказать о мягкой кровле.
  • Большой выбор крепежных элементов и их расцветок.
  • Поддатливость механической обработке. Профнастил режется и сверлится обычными строительными инструментами.

И, наконец, у такого кровельного покрытия прекрасная механическая прочность и изгибная жесткость вдоль гофр. И это не пустой звук: такие технологические качества позволяют строить безопасные и долговечные конструкции. Поэтому подведем итог и назовем три главных качества профнастила: долговечность, пожаробезопасность и экологичность.

А обыватели ценят этот материал для частного строительства за цену, экономичность, простоту и удобство монтажа. Давайте посмотрим глазами практика: листы легкие, удобные, режутся обычными ножницами по металлу, их легко хранить и перевозить. С установкой профнастила справится любой домашний мастер, достаточно только почитать полезные советы на нашем сайте. Кроме того, в процессе ремонта покрытия из профнастила несложно заменять его отдельные фрагменты и даже использовать старые – повторно для новой крыши.

Вот познавательный видео-ролик на эту тему:

Видео описание

О выборе профнастила в следующем видео:

  • Для кровли предпочтителен материал с полимерным покрытием, поскольку лакокрасочный легче повреждается (даже при легкой деформации).
  • Проверка на сгиб. Легкое сгибание не оставляет деформаций и следов излома; лист должен восстанавливать первоначальную форму после прекращения воздействия.
  • Размер. Для кровельных работ оптимальным считается лист с высотой волны минимум 20 мм, для беспрепятственного оттока воды. Наиболее экономны листы с семью волнами (имеют наибольшую полезную площадь).
  • Особенности. Листы с маркировкой Н имеют капиллярную канавку, стеновые марки ее лишены. При покупке проверьте, достаточно ли этот девайс жесткий; если желобок гнется, он будет бесполезен.
  • Надежность. Чем толще слой цинкового покрытия, тем лучше защищена от воды стальная поверхность.
  • Практичность. Покупка профлиста у производителя имеет преимущество — вы можете заказать материал по длине ската; крыша без горизонтальных стыков будет конструктивно более надежной.

Профлист универсальный Источник krovly.com.ua

Размеры плоскости листа

У профнастила, как и у всякого плоского предмета, основными характеристиками являются длина, ширина и толщина. Дополнительный параметр, учитываемый при выборе — высота выступа или волны профиля. Кровельные и стеновые гофрированные листы изготавливают следующих стандартных размеров:

  1. Длина зависит от контуров поверхности, которую необходимо накрыть, а для исходных листов ограничивается возможностями прокатных станов. Сегодня эта величина достигла 14 м и для перекрытий нарезают полосы протяжённостью 6 метров. Дальнейшее наращивание длины экономически нецелесообразно из-за удорожания доставки металла на объект.
  2. Ширина определяется из стандарта 1250 мм в зависимости от высоты гофры: если у марки С8 размер 1200, то для С 75 только 800 мм. Различают геометрическую, измеренную рулеткой, и полезную ширину листов, которая учитывает перехлест на одну или две волны. В случае с маркой С8 полезная величина составит 1150 мм.
  3. Толщина профнастила кровельного и стенового 0,3―0,5 мм и влияет на прочность покрытия и его цену: чем надёжнее, тем дороже. Для несущих листов берут металл 0,7―1,3. Оптимальным, с точки зрения прочности, тяжести и цены, считают интервал 0,5―0,6 мм.
  4. Высота гребня — чем она больше, тем прочнее и жёстче лист, но при равной длине имеет меньшую площадь. Максимальный размер волны зафиксирован 114 мм, а в частном строительстве — 44 мм.

Характеристики некоторых популярных среди населения профлистов приведены в таблице.

МаркировкаС8−1150С20А-1100НС35−1000НС75−750
Ширина габаритная/полезная, см120/115115/110106/10080/75
Толщина металла, мм0,4―0,80,4―0,80,5―1,00,7―1,2
Высота профиля, см0,81,83,57,5

Транспортировка на расстояние

Рекомендуется нанимать перевозчиков, которые имеют опыт в передвижении с осторожностью длинномерных грузов. При самостоятельном вывозе используют такой вид машины, который позволяет надежно зафиксировать материал на протяжении поездки

Полосы складируют и перевозят только горизонтально, при этом вся их нижняя поверхность полностью кладется на дно автомобильного кузова.

После помещения материала в кузов перед началом движения пачка крепится к ограничительным бортам. Это делается с помощью строп, под которые прокладывают амортизирующий материал в местах возможного контакта. Тросы располагают так, чтобы при движении они не заламывали края листов и не царапали поверхность.

Если дно кузова окажется под уклоном, то пачка полос может передвинуться и повредить поверхность. Опирающаяся часть стопки составляет две трети от общей протяженности. Это требование поможет избежать перелома полос в процессе двигательной нагрузки.

Какой размер профлиста выбрать

Подбор материала для сооружения ограды производится на основании эксплуатационных условий. Отметим, что к покрытию изгороди нет особых требований по герметичности. Для ограждений применяют детали толщиной от 0,5 до 0,7 мм с малой гофрой. Это изделия марок С8, С10, С20. При подборе материала для ограды, устанавливаемой на территории с высокой ветровой нагрузкой, стоит помнить, что в таких условиях использование изделия марки С8 нецелесообразно.

Несмотря на малую толщину, разумным материалом для изготовления ограждения считают детали марки С20 или С21. Они надежны, прочны и хорошо гасят посторонние звуки.

Как и любые изделия, выпускаемые металлургической промышленностью, продукцию этого типа производят в соответствии с требованиями ГОСТ.

Ширина

Ширина детали определяется маркой. При выборе подходящего материала руководствуются полезной и полной шириной изделия.

Например, для листа С20, часто применяемого для ограждений:
  • полезная — 1100 мм;
  • полная — 1150 мм.

Полезной шириной называют расстояние между центральными осями крайних профилей. По осям устанавливают крепеж при соединении профилированного материала.

Полной шириной изделия называют габарит, его измеряют от края до края листа.

Длина

Производители, которые выпускают профильные материалы, по умолчанию изготавливают детали длиной 2 м.

Высота ограды составляет 2 м. Вместе с тем, длина может быть другой, это обусловлено тем, что профнастил изготавливают из рулонной стали. Производители нарезают его с кратностью 200 или 300. Т. е., какой высоты будет сооружение, определяет потребитель.

Толщина

Для производства настила используют лист из стали толщиной от 0,5 до 0,7 мм. Кстати, толщина профнастила для забора указывается без учета покрытия.

Что учесть при монтаже

Из профнастила выполняют временные и постоянные ограды. Для минимизации расходов на сооружение целесообразно устанавливать пластины с большой шириной. Для надежной ограды рекомендуется использование деталей меньшей ширины. Такая конструкция увеличивает жесткость ограждения.

Для изготовления ворот допустимо использование прочного листа, но ворота и калитку усиливают металлическим профилем прямоугольного сечения. Размер сечения равен 40*20 мм, а толщина стенки не менее 2 мм. Для упрочнения конструкции устанавливают дополнительные ребра жесткости в виде косынок или перемычек.

Стандартные и максимальные габариты профлиста: общий и рабочий

Часто производители выпускают материал согласно техническим условиям (ТУ), а не только по ГОСТу. ТУ увеличивает возможности производителя, поскольку можно самостоятельно выставлять размеры, требования к качеству.

Поэтому, если в сопроводительной документации указаны ТУ, то лучше сразу ознакомиться с ними.

Разберем подробнее размерные параметры профильных листов.

Ширина

Важно различать:

  1. Геометрическую или общую. Указывается заводом-изготовителем. Проверить на соответствие можно рулеткой.
  2. Рабочую. Имеется в виду площадь обшиваемой поверхности без монтажных расходов материала.

Фото: полезная и общая ширина профилированного листа

В зависимости от торговой марки ширина варьируется от 600 до 1850 мм.

Разница в ширине металлического профиля позволяет определять точное количество листов, нужных для обшивки крыши.

Примеры профнастила разных марок с указанием ширины приведены ниже в табл. 1.

Таблица 1 ‒ Ширина профнастила

МаркаОбщая (геометрическая) ширина, ммРабочая ширина, мм
С812501150
С2110501000
НС3510601000
МП2011501100

Общая ширина у марки НС35 ‒ 1060 мм, у Н75 ‒ 800 мм.

Длина

Схема укладки профнастила на стропильную систему

В зависимости от производителя (по требованиям ГОСТа) бывает от 2,4 до 12,6 м. Возможно изготовление на заказ профлиста с большим размером листа.

Считается, что для настила кровли в частном доме нужна максимальная длина ‒ 1200 мм. На некоторых участках можно обойтись листами 500-1000 мм. Нарезка листов происходит с шагом 0,5 м. С помощью предварительно составленного чертежа получится точно определить количество и размеры профнастила.

Толщина

Стандартными считаются показатели 0,5, 0,55 мм. Встречаются в продаже листы толщиной:

  • 0,35 мм;
  • 0,75 мм;
  • 0,8 мм;
  • 1 мм;
  • 1,2 мм.

При выборе толщины профлиста нужно учесть следующее:

  1. Материал толщиной менее 0,5 мм не пригоден для обшивки кровли. Подойдет при отделке фасадов, возведении временных заборчиков, строительстве хозблоков, сараев.
  2. Чем толще сталь, тем тяжелее выходит лист.
  3. Утолщенная сталь более устойчива к коррозии. Даже пораженная ржавчиной прослужит дольше.

Фото: измерение толщины листа микрометром

Вес

Определяется разновидностью профлистов. Рост толщины, длины, ширины материала влияет на его вес.

Средний вес 1 кв. м составляет от 7 до 11 кг. Если сравнивать с металлочерепицей, то квадратный метр черепицы весит 43 кг.

Средний вес 1 кв.м стенового (С) профлиста – 5,5‒7,5 кг.

Иногда данные указывают на 1 погонный метр.

Чтобы облегчить процесс подсчета, можно воспользоваться одним из строительных калькуляторов, что есть в интернете.

Технология монтажа профнастила марки С8

В принципе, все профилированные листы монтируются одинаково. То есть существуют определенные правила, которыми нельзя пренебрегать. Упустили одно, получили низкое качество конечного результата. Давайте обозначим эти правила:

  • Как уже было сказано выше, соседние листы в независимости от того, укладываются они в вертикальной, горизонтальной или наклонной плоскости, располагаются внахлест в одну или две волны.
  • Если производят стыковку двух соседних листов в продольном направлении, то смещение одного относительно другого не должно быть меньше 10 см. И чем угол наклона закрываемой плоскости меньше, тем нахлест должен быть больше.
  • Крепят профнастил к обрешетке или каркасу кровельными саморезами с шестигранной головкой. При этом крепеж обязательно снабжается прокладкой из неопреновой резины, которая под действием разных температур и солнечных лучей не изменяет своих размеров и эксплуатационных характеристик.


Крепление профнастила проводят кровельными саморезами с шестигранной головкойИсточник lv.aviarydecor.com

Крепление проводят только в нижнюю волну. Если есть необходимость скрепить между собой два соседних листа, то используют короткие саморезы, которые вкручиваются в верхний профиль места нахлеста двух волн.
Саморезы надо вкручивать строго перпендикулярно уложенному листу. Нельзя производить крепление с перекосом, потому что таким образом получается негерметичное прилегание неопреновой прокладки к плоскости профилированной панели. То есть образуется щель

Это особо важно в процессе укладки профлиста на кровельные конструкции.
Сильно затягивать крепежные изделия нельзя. Также нельзя их не докручивать

В обоих случаях произойдет образование негерметичного соединения. То есть кровельный саморез должен прижимать профнастил к обрешетке, а не вдавливать его с усилием.

Видео описание

В видео показаны правила крепления профилированных листов к обрешетке или каркасу:

Заключение по теме

Профнастил марки С8 при своих не самых высоких прочностных характеристиках пользуется достаточно большой популярностью среди загородных застройщиков. Невысокая цена, плюс довольно-таки неплохая жесткость панелей дает возможность использовать их в широком списке строительных операций. К тому же в последнее время стала популярной отделка домов и хозяйственных блоков профнастилом, где опять-таки применяется марка С8.

Показатели точности размеров

Для проверки геометрических параметров каждого вида гофры созданы специальные таблицы. В них указаны показатели соответствия в зависимости от формы. Предельные отступления от нужной толщины профлиста должны быть в пределах допустимых значений без учета слоя покрытия. На толщину материала в изгибаемых местах параметры проверочных показателей не распространяются.

У каждого вида гофры есть свои значения

Разница между шириной полочек по сторонам листа допускается не меньше 2 мм. Если полки более узкие, то на их плоскости ставят маркировку в форме продольной полосы, окраски или по-другому. Серповидность по длине профиля разрешается не больше 1 мм на протяженность в один метр при общей протяженности полосы до шести метров. Если длина превышает это значение, то допустимое колено составляет 1,5 мм на погонный метр. Общий дефектный показатель не должен быть больше произведения числа метров на разрешенную норму изгиба.

Волнистость поверхности на плоских областях материала не допускается выше 1,5 мм, бугристость отгибов конечных полочек не больше 3 мм.

Описание видов

Производители выпускают немало разновидностей профлиста для возведения практичных или декоративных конструкций. В продаже можно встретить варианты с разными видами профилей – фигурные, арочные, морская волна, трапеция. Гладкий и плоский металлопрокат без гофрирования к профлисту уже не относится. Можно найти перфорированные изделия – наличие отверстий облегчает монтаж. По типу покрытия профлист бывает окрашенным или оцинкованным. Наиболее распространена классификация профлиста – по сфере применения. Выделяют три типа изделий.

Несущие

Такие листы применяются для монтажа конструкций, подверженных серьезным нагрузкам. Это могут быть кровли, на которых скапливается много снега, несущие стены или перегородки, перекрытия. Изделия отличаются длительным сроком службы – от 40 до 60 лет. Листы можно узнать по высокому профилю и дополнительным бороздам, необходимым для придания прочности. В эту категорию входят марки: Н57, Н114.

Стеновые

Обычно обладают прямоугольным или трапециевидным профилем. Применяются не только для облицовки стен, но и для возведения заборов, в том числе и декоративных. Листы этого типа более тонкие, поэтому их легко обрабатывать – резать, сгибать, сверлить отверстия. Спросом пользуются марки С8 и С21.

Кровельные

Эти изделия имеют достаточную жесткость и прочность, чтобы выдерживать нагрузки, но при этом обладают малым весом, позволяющим не утяжелять крышу. Листы отличаются привлекательным дизайном и разнообразием расцветок. Они также используются для установки заборов. Примеры марок: НС44, НС35.

Расчёт

В идеале полезная длина профилированного листа равна его окончательной длине. Для более точного подсчёта обмеряется и вычисляется площадь крыши. Затем полученные значения – в том числе по длине и ширине покрываемой заново (или «с нуля») крыши делятся на реальную полезную длину и ширину профлиста. При этом учитывается нахлёст – класть листы друг к другу, строго по кромкам, нельзя.

В качестве примера – реальное число экземпляров профлиста, затрачиваемого на надёжное укрытие деревянного чердака от дождя, снега, града и ветра, для односкатной крыши. Допустим, ширина ската крыши – 12 м. В качестве поправочных данных берётся множитель 1,1 (+10% к ширине листа), его учёт позволит учесть образование некоторого количества отходов, образующихся при подрезании листов. С учётом данной поправки ширина ската крыши составила бы 13,2 м.

Чтобы окончательно определиться с количеством экземпляров профлиста, полученное значение разделяется на полезный показатель ширины. Если применяется профлист с маркировкой НС-35 – шириной в 1 м – то с учётом округления в большую сторону потребуется не менее 14 листов.

Чтобы определиться с количеством профлистов по их общей квадратуре, количество листов умножаем на длину и ширину листа.

Если крыша двускатная, то подсчёт проводят для каждого ската в отдельности. С одинаковыми скатами это рассчитать труда никакого не составит. Крыша со скатами под разным к горизонту углом немного усложнит расчёт – погонаж и квадратура считаются отдельно для каждого из скатов.

Если самостоятельно делать стандартный расчёт нет времени, то можно воспользоваться онлайн-калькуляторами, в скрипт которых внесены расчёты для параметров крыши любой конфигурации. Профлисты в количестве для 4-скатной и разноуровневой крыш с произвольным расположением листов лучше подсчитать, используя скрипт на сайте, чем самому рассчитывать «с нуля».

Характеристики профлиста для крыши

С тех пор, как был изобретен профлист (а случилось это в Англии, без малого 200 лет назад), он зарекомендовал себя как многофункциональный и незаменимый строительный материал. Его несомненными положительными качествами считаются следующие характеристики:

Небольшой вес. Вес одного квадрата листового материала составляет 5-7 кг, благодаря чему общий вес кровли по сравнению с крышей из асбестоцементного шифера или черепицы снижается в четыре-пять раз. Это значительно сокращает бюджет строительства, поскольку позволяет уменьшить толщину стен, облегчить фундамент и использовать стропильные балки меньшего сечения.

Оцинкованный профиль для кровли Источник premiersteelscochin.com

  • Хорошее отношение цена/качество и широкая гамма цветов, позволяющая подобрать профнастил под любое архитектурное решение.
  • Устойчивость к коррозии. Многослойное строение с использованием защитных слоев цинка и полимера превращает профлист в оптимальный материал для организации кровельного покрытия. При условии правильного монтажа профнастил отличается продолжительным сроком эксплуатации без потери качеств.
  • Удобный монтаж. Вес профнастила делает его удобным в транспортировке и работе материалом, позволяющим маскировать неровности поверхности. Монтаж крыши с длинными скатами можно значительно упростить, если использовать листы соответствующей длины (может достигать 12 м).
  • Высокая несущая способность. Она определяется ребрами жесткости и позволяет материалу выдерживать значительные нагрузки (вес человека или снежного пласта) без деформации.
  • Пожаробезопасность.

Минусы профлиста обусловлены свойствами металла:

  • Покрытие не поглощает звук во время дождя, а усиливает его. Проблема решается установкой шумопоглощающего слоя в кровельном пироге.
  • Опасность попадания молнии. Проблема решается установкой молниеотвода.
  • Гладкая поверхность. По металлическим скатам трудно (а иногда и опасно) перемещаться; для этого нужна надежная страховка. Чтобы накопившийся снег не обрушивался на головы хозяевам, на крышу устанавливают снегозадержатели.
