Размеры стеновых сэндвич – панелей и как они влияю на выбор

Какой бывает?

Масса строительного панельного материала будет меняться в зависимости от типа панели, наполнителя и размеров. Можно привести несколько примеров при условии ширины 1000-1200 мм и длины 2000-135000 мм.

Стоит учесть, что в списке приведены показатели массы на 1 квадратный метр, в зависимости от толщины с наполнителем из минеральной ваты:

• 50–16,5;
• 80–19,8;
• 100–22;
• 120 – 24;
• 150 – 27,2;
• 200 –33;
• 250 –38,5.

Если приводить показатели массы при наличии наполнителя из пенополистирола или полиуретана, то лучше заключить данные в таблицу.

Толщина, мм	Вес с наполнителем из пенополистирола, кг на 1 квадрат	Вес с наполнителем из пенополиуретана, кг на 1 квадрат
50	11,7	9,2
80	12,2	10,9
100	12,5	11,5
120	12,8	12,4
150	13,2	14
200	14	15,5
250	14,7	—

Из таблицы видно, что те стеновые панели, которые сделаны с наполнителем из пенополиуретана, будут немного легче тех, что наполнены полистиролом.

Основные правила монтажа сэндвич-панелей

Все элементы конструкции легкосборных зданий заготавливаются заранее по проектным размерам. На объекте их собирают, то есть, как конструктор, крепят сэндвич-панели к каркасу, смонтированному на заранее устроенном фундаменте.

Требования к несущей конструкции

Материалом каркаса современных панельных построек обычно служит профильная труба. Шаг колонн, пролет ферм или прогонов должен точно соответствовать указанному проектом.

Дело в том, что несущая способность сэндвича зависит от толщины, а также профиля металла покрытия. Она рассчитывается для оценки восприятия монтажных, снеговых, ветровых нагрузок панелями исходя из шага опирания плиты.

Допустимые отклонения собранного каркаса от проектных размеров измеряются миллиметрами, поэтому для монтажных работ необходимо привлекать опытных специалистов, использовать точные приборы, прошедшие юстировку и поверку.

Разрезание панелей

Раскрой панелей при необходимости должен выполнятся на ровной поверхности специальными ножницами, сабельной или циркулярной пилой.

«Болгарка» с обычным диском для раскроя не годится. При работе она сильно греет металл, дает массу искр, повреждая полимерное покрытие сэндвич-панелей. Если в качестве утеплителя использован пенопласт, то плавит его и может вызвать возгорание.

Раскрой должен производиться точно по предварительной разметке. Панель укладывают на ровную твердую поверхность. Для предотвращения царапин используют подкладки.

Обработка сэндвич-панелей

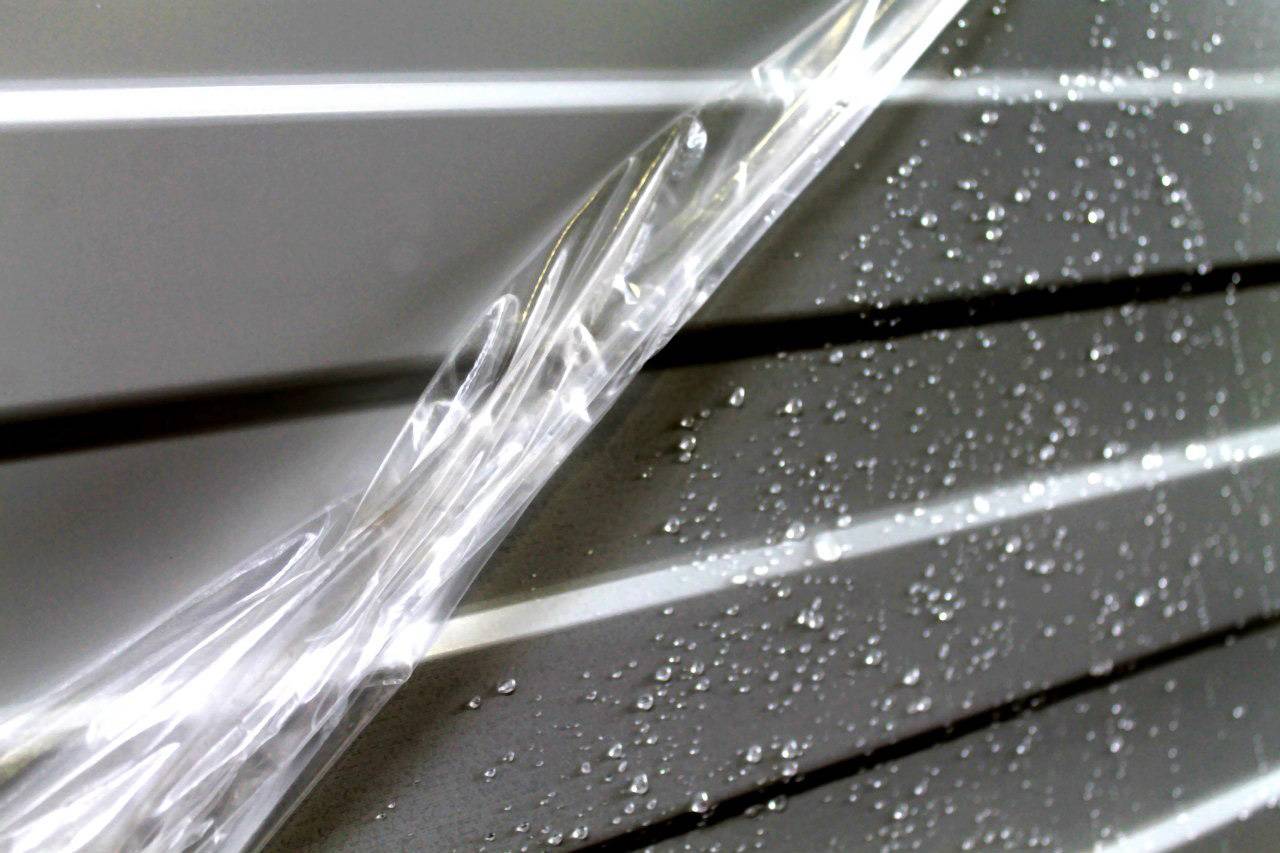

Для дополнительной защиты во время транспортировки панели могут быть покрыты практически незаметной полиэтиленовой пленкой. Ее обязательно нужно снять до монтажа, либо сразу после того, как панели будут установлены. Со временем пленка потрескается, прилипнет к панели, и убрать ее будет гораздо сложнее.

Особое внимание обращают на обработку места реза после раскроя плит. После того как резка произведена, поврежденный край покрывают слоем специальной защитной краски, совпадающей по тону и цвету с основной. Как правило, необходимое ее количество идет в комплекте с конструкциями будущего здания

Случайные загрязнения смывают обычной теплой водой с добавлением стирального порошка или средства для мытья посуды без абразивных добавок

Как правило, необходимое ее количество идет в комплекте с конструкциями будущего здания. Случайные загрязнения смывают обычной теплой водой с добавлением стирального порошка или средства для мытья посуды без абразивных добавок.

Если необходимо применить растворитель, предварительно проверяют, как он воздействует на покрытие, в незаметном месте.

Крепление сэндвич-панелей

В зависимости от способа монтажа, панели крепят к металлическому каркасу, прогонам или стойкам, используя самонарезающие шурупы со сверлящим наконечником. В случае крепления к железобетонным колоннам применяют металлические хомуты, дополнительные каркасы.

Шуруп должен входит в панель (и, соответственно, каркас) строго перпендикулярно. При наличии уплотняющей прокладки, шуруповерт регулируют так, чтобы плотно прижать ее, не выдавливая. Шаг крепления к металлоконструкции должен обеспечивать надежность без перерасхода крепежа.

Чтобы исключить перекос при завинчивании, панели крепятся к металлокаркасу стальными струбцинами. При небольших размерах и весе конструкции ее могут удерживать подсобники.

Главное внимание необходимо обратить на правильность монтажа самой первой конструкции. Ошибка при ее монтаже скажется на всей стене

Монтаж доборных элементов

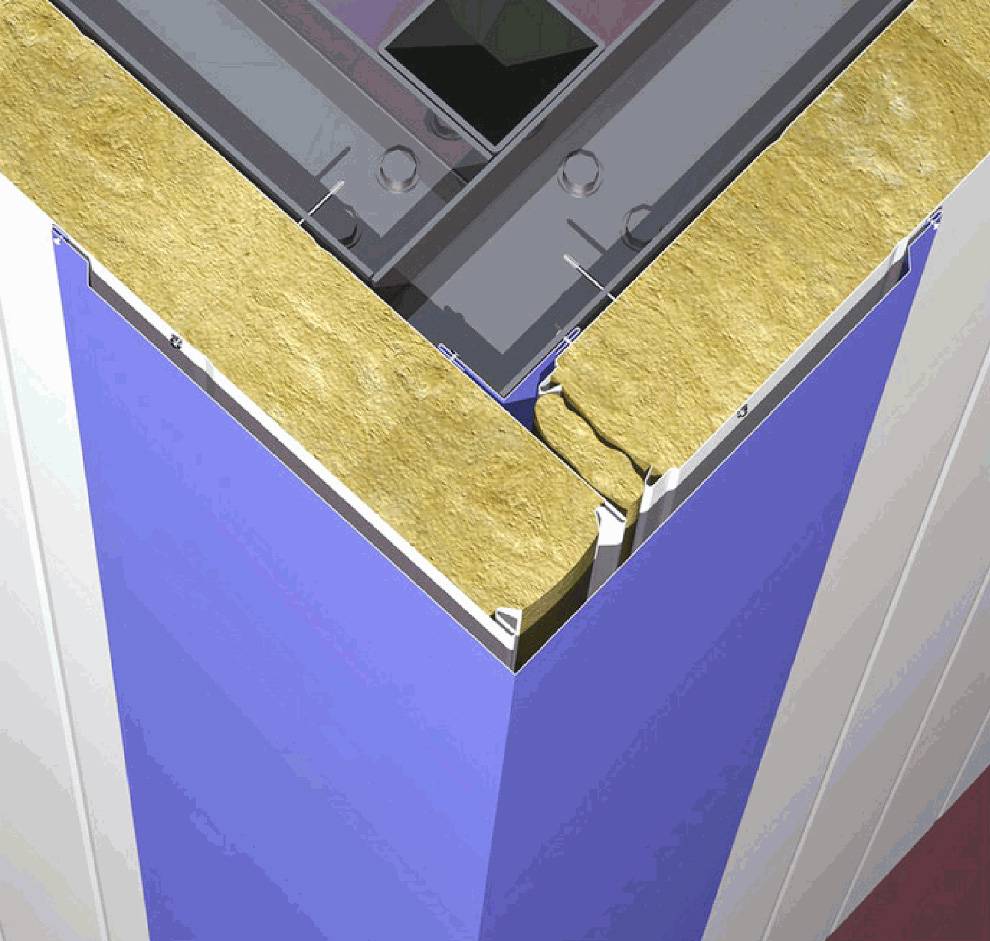

К доборным элементам относят различного рода отливы, угловые накладки, нащельники и прочее. Кроме того, в эту категорию могут попадать сами панели с нестандартными размерами, необходимые там, где стандартное изделие установить нельзя.

Крепеж доборных элементов, в том числе связанных с монтажом окон, дверей, инженерных сетей и конструкций, выполняют небольшими саморезами. В особо ответственных местах, где доступ к ним впоследствии окажется затруднен или невозможен, используют заклепки.

Герметизацию накладок выполняют жидким силиконом.

Несмотря на простоту сборки здания из сэндвич-панелей, процесс имеет свои тонкости и нюансы. Задумав постройку подобного сооружения, иногда целесообразно воспользоваться услугами профессионалов. Также не следует пренебрегать техникой безопасности. При креплении сэндвич-панелей на высоте нужно использовать ограждения, монтажные пояса, и на любой высоте работать в спецодежде, плотных перчатках.

В заключение небольшое видео о том, как правильно крепить сэндвич-панели:

Технология монтажа сэндвич панелей видео

Сэндвич-панели: правила установки стеновых панелей

Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.

Монтаж

Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.

Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.

Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:

внахлест;

с использованием вытяжных заклепок;

согласно разработанной схеме;

с подгонкой и подрезкой фасонных элементов;

с последующей герметизацией стыков.

Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии

При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)

Основные моменты вертикальной раскладки:

#8212; рекомендуемая длина панелей – не менее 8 м;

#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;

#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;

#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;

#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);

#8212; утепление стыка выполняют монтажной пеной либо минватой;

#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;

#8212; разгрузочные ригели устанавливаются через каждые 9 метров;

#8212; с помощью отвеса проверяют точность монтажа по вертикали;

#8212; обеспечивают контроль плотности прилегания гребня в замках;

#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.

Рекомендации профессионалов

Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.

Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.

Сэндвич-панели: состав

Сэндвич-панели состоят из трёх слоёв:

1. внешнего слоя;
2. утеплителя;
3. клеющего компонента.

Внешний слой

О внешнем слое полезно знать следующее:

Внешнее покрытие стенового сэндвича, а также применяемого для изготовления окон или крыши, изготавливается из самых разнообразных материалов. При возведении построек зачастую применяются такие виды, которые с обеих сторон покрыты металлическими листами с оцинковкой. Их толщина, как правило, находится в промежутке – 0,5-0,7 миллиметров. Такое покрытие даёт металлу защиту от негативного воздействия окружающей среды. Не стоит использовать материал, толщина которого не достигает 0,45 миллиметра.
Ещё одним популярным материалом для изготовления внешнего покрытия стенового сэндвича является полиэстер

При его применении нужно обращать внимание на маркировку, которая состоит из букв РЕ.
При изготовлении оконных перемычек практически всегда используются панели, внешний слой которых состоит из полихлорвинила (ПВХ). Изделие покрывают плёнкой, создающей хорошую защиту от повреждений в процессе производства монтажных работ

После того как окна установлены, защитный слой удаляется.

При помощи чего делается утепление

Для того, чтобы после установки сэндвичей лучше сохранялось, тепло в помещении, при их изготовлении применяют специальные материалы – утеплители.

Вот что нужно знать о них:

• Утеплители для сэндвич-панелей бывают разных видов. Их вес и толщина слоя находятся в зависимости от того, к какому типу относится утеплитель, используемый при их изготовлении.
• Толщина также зависит от вида наполнителя, находящегося внутри, и характеристик материала, создающего теплоизоляцию. Он может быть толщиной 50-300 миллиметров. Здесь просматривается следующая закономерность: чем больше толщина слоя – тем больше жёсткость материала. Специалисты не советуют использовать панели, в которых содержится утеплитель, со слоем, не достигающим толщины 60 миллиметров.
• Одним из основных материалов для утепления является минеральная вата. Она изготавливается путём расплавления минерального сырья из базальта. Полученные в результате этого процесса волокна и есть минеральная вата, применяемая в строительной индустрии.
• Надёжным утеплителем является и пенополистирол, в основе которого – синтетические материалы. Применение высокотехнологичных методов при его изготовлении придаёт ему много положительных характеристик.

Что лучше – минеральная вата или пенополистирол?

Общей характеристикой для обоих видов утеплителей является небольшой вес сэндвич-панелей, при изготовлении которых они используются. Но в остальном наблюдается существенная разница.

Она состоит в следующем:

Когда изготавливается полистирол, в основу, состоящую из синтетических материалов, добавляют газ. Его присутствие достигает 95–98% массы утеплителя.

Плюсы полистирола:

• малый вес;
• прочность;
• низкая теплопроводность.

Минусы:

• содержит большую долю искусственных материалов;
• плохо пропускает влагу, создавая высокий уровень влажности в помещении;
• может развиться грибок;
• необходимо устанавливать дополнительную качественную вентиляцию.

Плюсы минеральной ваты:

• не представляет опасности ни для внешней среды, ни для человеческого здоровья;
• такая же прочная и лёгкая, как и пенополистирол;
• отличается хорошей звукоизоляцией стен;
• является препятствием для теплопотерь;
• предполагает наличие благоприятного микроклимата в помещении;
• не горит;
• влагостойка.

Клей

Один из важных элементов стеновой сэндвич-панели – клеевое покрытие. Без промазывания клеем внешний слой и утеплитель не могут быть плотно подогнаны друг к другу. Более того, подходит не любой фиксирующий состав, а только тот, что имеет высокое качество.

Каким должен быть клей:

При изготовлении клеевого компонента используется много самых разных технологических подходов. Качественный состав, как правило, не содержит в себе сторонних наполнителей, а также растворителей. В основном качественный клей состоит не более, чем из двух компонентов.
Составляющие фиксирующего элемента подбираются с учётом особенностей, присущих материалам, вошедшим в состав утеплителя и внешней оболочки панели. От этих моментов зависит, как будет проходить эксплуатация конечного продукта.
Применение склеивающего компонента также ставится в зависимость от того, в каких климатических условиях будет строиться объект

Следовательно, когда выбираются панели, обязательно обращается внимание и на этот момент.

Плюсы и минусы

У сэндвич панелей цена не является единственным достоинством. У материала есть еще несколько весомых преимуществ. Например:

• сэндвич панели стеновые мало весят, не требуют больших расходов на транспортировку;
• можно заказать нужные размеры сэндвич плиты от производителя, которые позволяет оптимально покрыть фасады здания без образования лишних отходов;
• сборка отделки здания производится в кратчайшие сроки. При этом могут использоваться простые приспособления для привлечения всего нескольких человек;
• если обеспечивается равномерное примыкание стене — возможно создание слоев теплоизоляционных утепление стен существующего дома;
• достигается высокая теплоизоляция, особенно если используются панели 150 мм. Это позволяет сильно экономить на оплате отопления и расходах на кондиционирования;
• отделка образует поверхность с достаточно высокой механической прочностью;
• малая масса обшивки резко снижает нагрузку на фундамент сооружения;
• все изделия, за исключением продуктов с использованием пенопласта пенополистирольные марки, имеют соответствующий стандарт требованиям ГОСТ по пожарной безопасности.

И наконец, при помощи композитного материала можно не только снизить затраты на строительство нового сооружения, но и достичь высокой экономии ресурсов для существующего дома, работая теплоизоляцией панели с утеплителем по стене. Кроме этого — отделка специальным фасадным материалом позволяет полностью исключить из сметы стоимость вторичной отделки.

При всех весомых достоинствах, стеновая сэндвич панель 100 мм, равно как и другие изделия, имеют ряд недостатков.

• Необходимо использовать особые способы внутреннего размещения оборудования внутри помещений. К примеру, стеновая сэндвич панель 120 мм не выдержит веса кухонных шкафов. Точки размещения навешиваемого оборудования заранее предусматриваются на этапе проектирования здания.
• Монтаж стеновых сэндвич панелей всегда производится на несущую силовую конструкцию. Без нее здание не способно противостоять ветрам и иным нагрузкам.
• Стеновые и кровельные сэндвич панели с замковыми соединениями — обязательно должны тщательно герметизироваться по линии соединения, иначе потери тепла будут полностью скрадывать высокие изоляционные свойства материала.

Кроме этого, в чистой оценке, любая марка, например, стеновые сэндвич панели PIR имеют гораздо более высокую стоимость в сравнении с классическими материалами. Но если учитывать снижение требований к фундаменту, получение тепловой и шумовой изоляции, простое крепление — недостатки материала перестают быть решающими.

Как ухаживать за панелями

Загрязнения счищаются щёткой средней жёсткости, с применением мыльной воды.

После монтажа панели обрабатывают эмалью. Нельзя использовать щелочные, абразивные и кислотные средства. Подвергать поверхность сильному механическому воздействию.

Особого ухода панели не требуют. Но следует знать, что крепить к ним оборудование, лестницы и т.д. без несущих конструкций запрещено. Панели не рассчитаны на крепление к ним дополнительного груза.

При обнаружении повреждений, необходимо загрунтовать участок и покрыть его лакокрасочным материалом. Предварительно поверхность очищают и обезжиривают.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

• Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

Предприятия стараются сделать защитное покрытие как можно более надежным

Цвета могут быть самыми разными. Большая часть покрытий позволяет выбирать любой цвет из таблиц RAL

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

• минеральная вата (каменная или стеклянная);
• пенополиуретан (пенопласт или ППС);
• пенополистирол (ППУ или PUR);
• пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Плюсы и минусы

Перекрытия из СИП-панелей применяется достаточно широко в России и обусловлено это легким монтажом в сравнении с бетонной стяжкой. При этом прочность перекрытия остается такой же.

Кроме того, панели имеют также дополнительные преимущества:

• минимальный вес;
• отсутствие необходимости в привлечении спецтехники при монтаже;
• не нужно дополнительно утеплять перекрытие;
• простота дальнейших отделочных работ;
• долговечность.

Минусы перекрытия из плит также имеются:

• стружечные плиты нуждаются в обработке антипиренами и антисептиками;
• любые утеплители кроме минеральной ваты достаточно горючие;
• СИП-панели боятся повышенной влажности в помещении.

Если не использовать данный материал для перекрытий в среде с повышенной влажностью и горючестью, то существенных минусов у панели не останется.

Возведение зданий

Теплоизоляционные сэндвич-панели находят применение в домостроении. Здесь многослойные плиты служат несущими элементами, выступая в роли не только стен, но и перекрытий.

Возведенный из сэндвич-панелей дом способен сэкономить 40-60 % энергии. Использование этого удивительного материала позволяет эффективно подавить внешний шум за счет улучшения акустических свойств помещения.

Специалистами доказано, что конструкция из сэндвич-панелей, совмещающих несущие и ограждающие функции, в пять раз прочнее той, которая выполнена из деревянного каркаса. Возводить такие дома можно не только в теплый период, но и зимой.

Крепление панелей друг с другом производится по принципу «паз-шип». При этом создается цельный каркас, успешно сопротивляющийся ветрам и прочим нагрузкам. Причем стойкость такого панельного дома значительно выше, чем у конструкции из деревянных брусьев.

Особенности крепежа для монтажа панелей

Малый вес конструкций позволяет при монтаже обходиться простыми крепежными элементами, в редких случаях используют специальные каркасные крепления для фиксации к основному каркасу.

1. Саморез для крепления сэндвич-панелей с шестигранной головкой под ключ для крепления сэндвич-панелей к несущему каркасу здания. Их диаметр составляет чуть больше 6 мм, а длина зависит от толщины плиты, которую предполагается крепить (с учетом расстояния вкручивания в металл основы). Как правило, они снабжены уплотнительной шайбой из резины или силикона.
2. Самонарезающие шурупы с головкой под крестовую отвертку для крепления фасонных элементов (нащельников, отливов и пр.) к самим панелям. Толщина – 3-4 мм, длина обычно до 2 см.
3. Кровельные шурупы с шестигранной головкой и уплотняющей шайбой. Этот крепеж применяется для крепления элементов кровли, а также в других местах, где под головку шурупа возможно затекание влаги. От несущих винтов они отличаются меньшей длиной, а также несколько другим устройством.
4. Самораспорные заклепки. Делают возможной установку, когда изнанка детали недоступна.

Все самонарезающие шурупы снабжены сверлящими наконечниками, обеспечивающими крепление к металлу каркаса или покрытия сэндвича без предварительного засверливания. Головки крепежа обычно имеют основание в виде плоской шайбы.

Шурупы производятся в широком цветовом диапазоне, что позволяет подобрать крепеж под цвет самих конструкций.
