Размеры бетонных колодезных колец: диаметр, высота, толщина стенки

Виды и маркировка бетонных колец

Бетонным (железобетонным) кольцам посвящен отдельный ГОСТ 8020-90
. В нем оговаривается назначение, размеры и маркировка этих конструкций. Прочность бетона, из которого изготавливают кольца, нормирует ГОСТ 10180. Морозостойкость материала определяют по государственному стандарту 10060, а водонепроницаемость регламентируется по ГОСТ 12730.

На рынке можно встретить несколько разновидностей этих конструкций:

  • колодезные кольца с плоским торцом;
  • колодезные кольца с замковым торцом;
  • доборные;
  • ремонтные;
  • опорные.

Стандартная маркировка бетонных колец состоит из буквенного обозначения (указывает на область применения) и цифрового (обозначает габаритные размеры).

Буквенная маркировка расшифровывается так:

  • КС — кольцо стеновое рабочей камеры или горловины колодца;
  • КСД — стеновое с глухим днищем;
  • КО — кольцо опорное;
  • КФК — для рабочих камер колодцев фекальной (хозяйственно-бытовой) канализации;
  • КЛК — для ливневой канализации;
  • КЛВ — водоприемные (для ливневой канализации);
  • КВГ — водопроводные и газопроводные сети.

Из перечня видно, что специальной маркировки для колодезных колец не существует, поскольку стандарт относит их к категории стеновых (КС). Не найдете вы в стандарте и ремонтных колец. Так монтажники называют обычные стеновые кольца меньшего диаметра. Их вставляют в шахту колодца для его углубления.

Цифровая маркировка бетонного кольца содержит информацию о его габаритах (в дециметрах). Первая цифра указывает на внутренний диаметр, а вторая обозначает высоту. Например, о конструкции КС 6-10 можно сказать, что это кольцо бетонное стеновое. Внутренний диаметр у него 60 см (6 дециметров), а высота — 100 см (10 дециметров).

Серийно выпускают кольца диаметром от 70 до 200 см и высотой от 10 см до 2 метров. Толщина стенки от 7 до 20 см.

Для изготовления колец используют бетон марок от 200 до 500. В стеновых колодезных кольцах армирование, как правило, не используют. Бетон отлично работает на сжатие и хорошо выдерживает боковое давление грунта. Для усиления кольцевых конструкций, работающих в тяжелых грунтовых условиях, применяют арматуру толщиной до 10 мм и стальную сетку (0,6-1 мм). Она препятствует образованию и раскрытию трещин.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура

Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию

Не все заводы выпускают такую продукцию.

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

  • КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
  • Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
  • Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.

  • Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
  • Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).

  • Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов

Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см

Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее

Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Площадь кольца, выраженная через внешний и внутренний радиусы

Пусть дана окружность радиуса R и окружности радиуса r . Причем R>r . Совместим центры этих окружностей. Фигура, заключенная между этими окружностями и будет кольцо, у которого R является внешним радиусом, r -внутренним радиусом. Тогда площадь этой фигуры будет равна разницы между с большим радиусом и площадью круга с меньшим радиусом.

Площадь круга с радиусом r выражается формулой: Площадь круга с радиусом R выражается формулой:

Тогда площадь кольца будет равна:

Таким образом, площадь кольца равна произведению числа на разницу квадратов внешнего и внутреннего радиусов:

Пример расчета площади кольца, если известны его радиусы. Найдите площадь кольца, если его внешний радиус равен 3, а внутренний – 2

Разновидности железобетонных модулей

Самые простые стандартные модели производятся без дополнительных креплений. Они имеют гладкий и плоский обод как сверху, так и в нижней части.

При укладке ставятся одно на другое и скрепляются металлическими скобами. Область стыка покрывается цементным раствором или сухой ремонтной смесью.

В качестве герметика для колодезных колец можно использовать гидропломбу. Материал состоит из цемента особой марки и кварцевого песка. Быстро застывает и со временем расширяется. Защищает железобетонную магистраль от проникновения сточных вод

После такой обработки система приобретает оптимальную целостность и герметичность. Корректная изоляция в зоне соприкосновения бетонных элементов продлевает эксплуатационный период шахты и почти полностью исключает утечку воды через щели между бетонными элементами.

Несмотря на надежность и прочность, стандартные кольца без замка подходят для установки в регионах со слабой сейсмикой. Сильные сдвижки грунта могут привести к смещению модулей и растрескиванию цемента в зоне стыка

Еврокольца выпускаются с практичным замковым соединением фланцевого типа. В верхней части таких изделий располагаются выступы, а в нижней – глубокие выемки.

При монтаже элементы вставляются друг в друга, обеспечивая таким способом монолитное и крепкое соединение, не требующее дополнительной обработки в стыковочной области.

Приобретая колодезные кольца с фланцами, следует очень внимательно следить за их качеством. Плохо отлитые стыковочные части усложнят работу и потребуют применения алмазной резки для устранения погрешностей и недостатков

Это облегчает и ускоряет процесс создания коммуникационной системы и снижает общие финансовые расходы по реализации проекта.

Колодезная шахта, сделанная из евроколец с замком, не боится сейсмической активности со сдвигами и сохраняет целостность конструкции даже на очень активных грунтах, склонных к проседанию.

Монолитный стакан – это цельная конструкция из стенового кольца и днища. Используется в местах с повышенными требования к герметичности, например, для канализационных емкостей.

Обеспечивает высокий уровень экологичности и не позволяет содержимому колодца просочиться в землю или попасть в грунтовые воды.

Как узнать размер кольца в домашних условиях?

Прежде всего, определимся с терминологией: что такое размер кольца? Это – диаметр отверстия изделия, выраженный в миллиметрах. Обычно размеры отличаются на шаг в 0,5 мм.

Узнать размер кольца без примерки не так просто. Особенно учитывая, что палец может меняться в объеме, в зависимости от количества выпитой жидкости и даже от времени суток. Считается, что лучшее время для измерения размеров кольца – полдень, при нежаркой и не очень влажной погоде.

Способ первый: нить

Вам понадобится плотная и прочная хлопчатобумажная нитка (отличным вариантом будет нить для вязания салфеток крючком). Нить должна быть достаточно длинной – вам нужно будет обернуть ее вокруг пальца пять раз так чтобы итоговая ширина «обмотки» составляла не меньше 3 миллиметров.

Нить должна быть плотно прижата к пальцу, но не должна пережимать его. После того, как обмотаете палец в пять витков, пометьте маркером место пересечения концов нити. Размотав ее снова, обрежьте нить по метке. Полученную после обрезки нить нужно измерить сантиметром или рулеткой, после чего разделить длину на 15,7. Итоговое число и будет вашим размером кольца.

Важно знать: размер округляют до половины миллиметра. Если вы планируете купить узкое колечко (до 5 миллиметров), то округлять надо в меньшую сторону (например, 18,1 – до 18, а не до 18,5)

Если же кольцо планируется широкое (от 6 до 15 мм), то округлять нужно в большую сторону.


Это интересно:

  • Самый маленький размер кольца – 15, а самый большой – 23.
  • Женские кольца находятся в размерном диапазоне от 15 до 18.
  • Самый распространенный размер дамского кольца – 16,5.

Способ второй: образец

Если у вас уже есть какое-нибудь кольцо, которое вы носите на том же пальце, можно положить его на лист бумаги, обвести по внутренней стороне карандашом, и при помощи линейки измерить диаметр полученного круга.

Способ третий: таблица

Ниткой или бумажной полоской обмотать палец один раз, отрезать лишние концы и измерить линейкой полученный отрезок. После чего – воспользоваться таблицей размеров колец, которую легко найти в Интернете.

В частности, охват пальца в 44 мм по этой таблице соответствует 14 размеру, 46,5 мм – 15-му размеру, 50 мм – 16-му, и так далее.

Изменение размера кольца

Ювелирное дело сегодня развито настолько хорошо, что при желании можно увеличить или уменьшить диаметр почти любого кольца. Сделать кольцо шире можно как путем растяжки, так и путем стачивания внутренней стороны ободка. Особенно удобно выполнять эту процедуру, если кольцо имеет выпуклый в обе стороны профиль – тогда внутренняя выпуклость просто сравнивается по прямой.


Важная рекомендация: если вы готовите сюрприз и хотите вручить кольцо неожиданно, а в размере все-таки не до конца уверены, не выбирайте вариант с камнями по всей окружности – такое кольцо будет очень сложно уменьшить в размере. При переделке камни могут просто выпасть. Также не покупайте кольцо с подвижными элементами – в процессе переделки по размеру эти детали могут сместиться, нарушив дизайн кольца.

Расчеты и указания по применению

Кто откажется от качественного изделия? Таких людей, наверное, нет в природе. Как получить это качество?Рассмотрим требования, предъявляемые кольцам в отдельности и всей конструкции в целом:

  • Вес колодезного кольца и само изделие запроектированы, как отдельные элементы заглубленных конструкций, эксплуатирующиеся ниже или выше линии грунтовых вод. Окружающий грунт и грунт внутри колодца может быть с неагрессивной или слабоагрессивной средой.
  • Сооружение всего колодца рассчитано на работу, как с временной, так и постоянной нагрузкой.
  • Постоянная нагрузка складывается из собственного веса конструкции, вертикального и бокового давления грунта обсыпки. Нельзя не учитывать возможное обводнение, когда выполняется заглубление от 0,5 до 4 м. перекрытия колодца.
  • К временной нормативной величине на поверхности земли, относятся три вида нагрузок.
  • Равномерно распределенная нагрузка, возникающая при возвышении люка колодца на 30 см. над поверхностью земли без наезда легковой машины на люк.
  • Ко второму виду относится нагрузка от автотранспорта, класс А11 по СНиП.
  • Третий вид относится к колесной нагрузке НК80.
  • Принятый коэффициент надежности составляет 1,2 для нагрузок первых двух видов и 1 для третьего вида.
  • Сборные составляющие колодца должны устанавливаться на цементно-песчаном растворе толщиной в 10 мм, марки 100.
  • Инструкция предписывает, отверстие для трубы в стене кольца обрабатывать раствором бетона класса В10, чтобы придать монолитную поверхность отверстию.
  • Действующие нормативные документы, конкретные условия эксплуатации учитываются при определении марки бетона для изделия. На них ориентируются при выборе средств гидроизоляции(см.Гидроизоляция колодца: способы и методы проведения работ), антикоррозийной защиты, когда подбираются растворы для заполнения трещин и стыков, учитываются показатели материалов по морозостойкости и водонепроницаемости.
  • Спуск в колодец выполняется по ходовым скобам или стремянкам, все эти моменты должны быть учтены на стадии проекта или принятого решения копать свой колодец.

Простое, сложное изделие

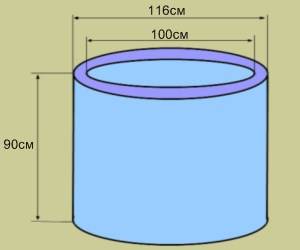

Стандартное железобетонное кольцо с размерами

Посмотришь на рисунок, на фото, простая геометрическая фигура, нашедшая широкое применение в изготовлении колодезных колец:

  • Просчитаны и выбраны оптимальные размеры колец.
  • Колодезные кольца выпускаются определенных марок, внутренних диаметров, с различной толщиной стенок и высотой.
  • Марка бетона и его объем дополняют информацию, сколько весит колодезное кольцо без днища и крышки.
Кольцо стеновоеДиаметр внутри,ммТолщина стенки,ммВысота,ммБетон,маркаОбъем бетонам³Вес,тн
КЦ-10-91000808902000,240,6
КЦ-15-91500908902000,6311,58

Из таблицы видно, что колодезное кольцо вес набирает при увеличении внутреннего диаметра и толщины стенки.

Самодельные кольца

Для снижения себестоимости колодца многие люди предпочитают изготавливать колодезные кольца самостоятельно. Это действительно выгодно, особенно если заниматься их производством прямо на участке (минус расходы на транспортировку) и иметь в наличии металл для создания арматурного каркаса.

Итак:

  • Для этого понадобится форма соответствующего размера. Если предстоит большой объём работ, имеет смысл купить готовую форму: металлическую или пластиковую, в заводском исполнении.
    В целях экономии, можно сделать и самодельную форму из двух металлических бочек разного диаметра.
  • Даже если нет подходящих бочек, форму можно сделать, например, из оцинкованной стали, согнутой в нужном радиусе. Края листов, при этом, скрепляются обычными дверными или оконными навесами.
  • Для создания опалубки для колец, можно использовать и отрезки металлических труб большого диаметра. Сооружая форму, ориентируйтесь на заводские размеры колец, особенно их толщины.

Металлическая форма для заливки

  • Это избавит вас от перерасхода материалов, который повлечёт за собой увеличение себестоимости изделий.
    Увеличивать толщину стенок вдвое требуется только в том случае, когда изготовление колец производится без армирования. Во избежание смещения стенок формы под воздействием массы бетона, между ними должны быть установлены деревянные клинья-распорки.
  • Естественно, для выполнения работы вам понадобится и кое-какое оборудование. Без бетономешалки вы можете обойтись, используя для замеса большой лист металла и лопату.
    Но имейте в виду, что ручное замешивание раствора – это нелёгкий труд.
  • Стоит ли идти на такие жертвы, решать вам. А вот без чего точно не обойтись, так это без вибратора. Бетон должен быть тщательно утрамбован, а иначе, пустоты, образующиеся в нём, сведут на нет всю вашу работу.

Портативный вибратор для бетона

Для создания арматурного каркаса используется стальная проволока d 6-8 мм. Её сплетают вручную, либо применяют готовую сетку, которую можно купить в любом строительном магазине.
Форма устанавливается на ровную поверхность. Это может быть лист металла, или бетонное основание, застеленное рубероидом. В полость формы закладывают каркас, к его верхнему краю крепят металлические проушины (монтажные петли), а потом приступают к заливке.
Раствор замешивается в таком соотношении: 1 часть цемента, 4 части щебня (фракция 8-9 мм), 3 части песка. Воды в растворе должно быть не более 30%

Очень, важно, чтобы цемент был созревший, марки не ниже М400.
Порядок добавления ингредиентов таков: сначала смешиваются песок и цемент, доливается вода. В последнюю очередь добавляют щебень, который должен быть предварительно замочен в воде.
Закладка бетона в форму производится слоями, не более 25 см высотой

Последующий слой заливается только после утрамбовки предыдущей порции бетона. Когда форма будет заполнена до середины, распорки можно удалить.

Опалубка снимается спустя три дня. Этого достаточно для схватывания бетона, а вот для набора прочности ему требуется 28 дней.
Поэтому, если у вас только одна форма, строительство колодца растянется надолго. Для быстрой работы нужно, как минимум, три-четыре формы, а изготовление колец следует начинать за месяц до начала монтажных работ.

Как правильно монтировать, и какой нужен инструмент

Монтировать железобетонные кольца своими руками сложно, но иногда это делают из-за невозможности подъезда спецтехники на территорию. В остальном, вы покупаете железобетонные кольца на строительной площадке, нанимаете манипулятор, он выполняет погрузку, доставку на объект заказчика и выгрузку. Под выгрузкой может пониматься непосредственный монтаж.

Перед тем как производить монтаж, специалисты рекомендуют углубиться на необходимую величину, утрамбовать дно, засыпать подушку из песка. Бетон будет тянуть влагу из земли, поэтому подушка попросту необходима. Не экономьте на этом слое, и засыпайте до 10 сантиметров песка, включительно. В какой-то степени это позволит выровнять основание. На песок уже кладите бетонное дно, после чего начинайте поэтапный монтаж колец.

На каждом из них есть специальные зацепы. Они служат для закрепления строп манипулятора, и для связки колец между собой. После того, как первое железобетонные изделия опущены, стропы освобождают, металлические крюки загибают, и производят монтаж второго изделия. Затем, все крики можно связать между собой, используя сварочный инвертор. Работа не трудная и с этим справится даже начинающий сварщик.

Когда производят обустройство колодца и работа выполняется вручную, не всегда можно воспользоваться услугами манипулятора. В таком случае устанавливают первое кольцо и постепенно подкопаются внутри него, что позволяет кольцам опускаться вниз.

Далее, когда 1 первое опущено на собственную высоту и стоит параллельно земле в вершине, устанавливают 2 железобетонное изделие и аналогичным образом продолжают работу. Специалисты рекомендуют использовать ямобур, с возможностью бурить на глубину до 10 и более метров.

Это позволит пробурить весь внутренний диаметр, установить кольцо и подкопаться вручную только под его стенками. Вы сэкономите нужное количество времени, сделаете работу профессионально. Для того чтобы облегчить себе работу вручную, потребуется мощная лебёдка. Она должна быть прочно закреплена, что облегчит процесс подъема и опускания изделий.
