Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
- Плиты низа – обеспечивают надёжное основание.
- Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
- Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.
Крышки для колодцев
| Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| 1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
| 1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
| 1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
| 1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП20-1 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
| 2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
| 2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
| 2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 3ПП 15 | 1680 | 1000 | 150 | 0.333 | 0.54 |
| 3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
| 4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
| КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
| КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
| КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
| ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
| ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
| ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
| ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
| ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
| ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
| ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
| ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
| ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
| ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
| ПП 10 | 1160 | 700 | 150 | 0.159 | 0.25 |
| ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
| ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
| ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Плиты днища
| Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
| ПН 7 | 840 | 100 | 0.12 | 0.09 |
| ПН10 | 1500 | 100 | 0.18 | 0.45 |
| ПН15 | 2000 | 120 | 0.38 | 0.95 |
| ПН20 | 2500 | 120 | 0.59 | 1.48 |
| ПН25 | 3000 | 140 | 0.98 | 2.45 |
Опорные кольца
| Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| К-1 | 840 | 700 | 180 | 0.053 | 0.13 |
| КО1 | 900 | 600 | 100 | 0.045 | 84 |
| КО4 | 840 | 580 | 40 | 0.02 | 40 |
| КО6 | 840 | 580 | 70 | 0.02 | 0.05 |
Кольца с крышками
| Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
| ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
| ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Виды бетонных колец для колодца
Данные нормативы устанавливают и размер бетонных колец для колодца, и любые отклонения от заданных стандартов недопустимы. Они могут различаться по двум основным параметрам: диаметр колец для колодца и его высота. Все прочие эксплуатационно-технические характеристики, такие как прочность, плотность, сопротивляемость механическим нагрузкам, должны быть не ниже определённых ГОСТом показателей.
Сегодня существует несколько основных видов железобетонных колец. Поэтому, прежде чем выбрать тот или иной вариант, следует внимательно ознакомиться с основными типами этих изделий, а также с областью их применения.
Все бетонные кольца подразделяются по области использования:
- Канализационные.
- Коллекторные.
- Водозаборные.
- Защитные, предназначенные для прокладки подземных коммуникаций: электрокабелей, газовых и водопроводных труб.
По своей конструкции и технологическим свойствам ж/б кольца бывают:
- С гладким торцом.

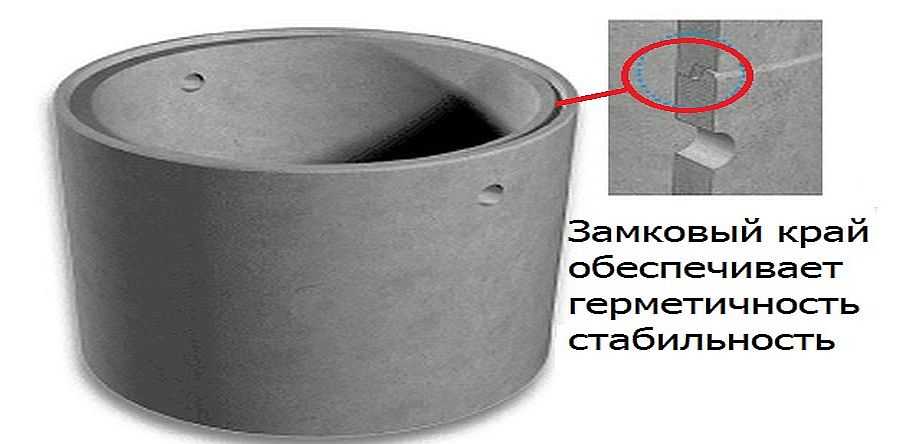

- С замковым торцом. По периметру их торцевой части имеется специальная выемка-замок, упрощающая монтаж и увеличивающая герметичность стыков.
- Предназначенные для создания опорной основы.
- Доборными элементами.
Требования СНиП к устройству канализационных колодцев
При выборе железобетонных колодцев и их конфигурации обязательно учитывают условия эксплуатации и характеристики возводимого сооружения: так, для размещенных на автодорогах систем колодцы оборудуют прямоугольными плитами перекрытия с люками, а для водонепроницаемых конструкций применяют железобетонные кольца с днищем.
Все железобетонные колодцы производят по требованиям ГОСТа 8020-90, серии 3.900.1-14 из тяжелого бетона класса от В15. Для опорных плит применяют бетон от В20. Морозостойкость бетона для рабочих камер колодцев установлена на уровне минимум F75, других изделий – от F100. Водонепроницаемость должна быть на уровне W6.
Армирование рабочих камер колодцев выполняют объемными арматурными каркасами, сделанными на специальных станках. Такие же каркасы применяют в армировании круглых ЖБ труб. В дорожном строительстве допускается создание каркасов посредством сгибания обыкновенных арматурных сеток.
Днище колодцев армируют сетками, которые вырезаны из объемных каркасов в зонах отверстий. Исключением являются газовые и водопроводные колодцы: их днища армируют специальными арматурными сетками.
Для упрочнения подходит арматурная сталь классов и видов: проволока класса Вр-I по ГОСТ 6727, стержневая горячекатаная классов А-I-III по ГОСТ 5781, упрочненная термомеханически стержневая классов Ат-IIIС/Ат-IVС по ГОСТ 10884. Все сооружения колодцев строят по СНиП 2.04.03.
Для смотровых колодцев
Смотровые колодцы должны монтироваться в точках присоединения трубопроводов, в зонах изменения их направления, диаметра, отметки. Чем тоньше труба, тем ближе располагают точки контроля. Размер колодца в плане для бытовой/производственной канализации принимают в соответствии с наибольшим диаметром.
Соотношение диаметра трубопровода и колодца:
- Если труба меньше 60 сантиметров – колодец должен быть диаметром 1 метр.
- Труба от 60 до 70 сантиметров – колодец 1.25 метров.
- 80-100 сантиметров – 1.5 метров.
- 100-120 сантиметров – 2 метра.
Особенности размещения лотков для поворотных вариантов:
- Для трубопровода небольшого диаметра глубиной заложения меньше 120 сантиметров можно монтировать колодцы диаметром 70 сантиметров. Если заглубление достигает 3 метров, круглый колодец должен быть размером минимум 1.5 метров.
- Рабочая высота – от днища до точки опоры перекрытия. Для канализационного колодца равна 180 сантиметрам. Для спуска в эту часть должна быть смонтирована стационарная или навесная лестница (можно и стальные скобы). Если глубина от 1.5 метров – обязательно делают и ограждение.
- Стандартная горловина колодца 70 сантиметров, но в точках поворота (именно тут чаще всего происходят засоры) размеры лаза увеличивают, чтобы можно было опускать оборудование для прочистки.
- Люки должны быть смонтированы на 5-7 сантиметров выше грунта для озелененной территории, на 20 сантиметров выше для незастроенного участка, заподлицо с почвой для проезжей части или тротуара.
- Если дно колодца располагается ниже уровня грунтовых вод, нужно его защитить от влаги. Также изолируют стенки – хотя бы на 50 сантиметров выше отметки воды.
https://youtube.com/watch?v=NPLgo_RSpXw
Для перепадных колодцев
Благодаря перепадным колодцам удается уменьшить глубину пролегания труб на определенных участках трубопровода, таким образом уменьшив и объем земляных работ, понизив стоимость системы. В колодцах данного типа гасят скорость потока, не позволяя произойти в трубопроводе гидроудару.
Не монтировать колодец-гаситель можно только там, где перепады меньше 50 сантиметров и диаметр труб менее 60 сантиметров. Тут слив происходит в смотровом колодце.
Особенности проектирования перепадных колодцев:
- Все параметры проектируемых колодцев перепадного типа зависят напрямую от высоты перепада и диаметра трубопровода. На перепадах до 6 метров колодец выполняют в виде стояка с диаметром, соответствующим сечению подводящей трубы либо больше.
- Над стояком делают приемную воронку, в водобойной зоне – приямок с основанием, которое усиливается металлической плитой. Для стояков диаметра до 30 сантиметров вместо приямка делают направляющее колено.
- Для ливневой канализации на перепадах до метра предусматривают водосливные колодцы с водобойными решетками/балками (их число зависит от разницы отметок).
Септики и дождеприемники монтируют в соответствии с отдельными требованиями, ознакомиться с которыми нужно до начала проектирования и реализации работ.
Разновидности железобетонных модулей
Самые простые стандартные модели производятся без дополнительных креплений. Торец их напоминает гладкий ровный обод как сверху, так и в нижней части.
При укладке ставятся одно на другое и скрепляются металлическими скобами. Область стыка покрывается цементным раствором или сухой ремонтной смесью.
В качестве герметика для колодезных колец можно использовать гидропломбу. Материал состоит из цемента особой марки и кварцевого песка. Быстро застывает и со временем расширяется. Защищает железобетонную магистраль от проникновения сточных вод
После такой обработки система приобретает оптимальную целостность и герметичность. Корректная изоляция в зоне соприкосновения бетонных элементов продлевает эксплуатационный период шахты и почти полностью исключает утечку воды через щели между бетонными элементами.
Несмотря на надежность и прочность, стандартные кольца без замка подходят для установки в регионах со слабой сейсмикой. Сильные сдвижки грунта могут привести к смещению модулей и растрескиванию цемента в зоне стыка
Еврокольца выпускаются с практичным замковым соединением фрезерного типа. В верхней части таких изделий располагаются выступы, а в нижней – глубокие выемки.
При монтаже элементы вставляются друг в друга, обеспечивая таким способом монолитное и крепкое соединение, не требующее дополнительной обработки в стыковочной области.
Приобретая колодезные кольца с торцевым замком, следует очень внимательно следить за их качеством. Плохо отлитые стыковочные части усложнят работу и потребуют применения алмазной резки для устранения погрешностей и недостатков
Это облегчает и ускоряет процесс создания коммуникационной системы и снижает общие финансовые расходы по реализации проекта. Колодезная шахта, сделанная из евроколец с замком, не боится сейсмической активности со сдвигами и сохраняет целостность конструкции даже на очень нестабильных грунтах, склонных к проседанию.
Монолитный стакан – это цельная конструкция из рядового кольца и днища. Используется в местах с повышенными требования к герметичности, например, для канализационных емкостей. Обеспечивает высокий уровень защиты вмещающих грунтов и не позволяет содержимому колодца просочиться в землю или попасть в грунтовые воды.
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Транспортирование и хранение конструкций — по ГОСТ 13015.4 и настоящему стандарту.
4.2. Конструкции транспортируют и хранят в рабочем положении.
4.3. Конструкции следует складировать:
— рабочие камеры — в один ряд;
— стеновые кольца — в два ряда по высоте в соответствии со схемой, приведенной на черт. ;
— опорные кольца и плиты — не более чем в шесть рядов по высоте на прокладках (подкладках) в соответствии со схемой, приведенной на черт. .
Схема складирования стеновых колец колодцев
Схема складирования плит перекрытия и днищ колодцев
— прокладки (подкладки); 2
— монтажные петли
Допускаются другие схемы складирования при условии обеспечения сохранности конструкций и соблюдения требований безопасности.
Установка бетонных колец
Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца — для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.
При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.
На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину — для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.
Рис. 8 Опорные и доборные кольца ЖБИ для канализации — прайс-лист
Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:
- Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри — элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
- Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
- После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
- Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.
Рис. 9 Установка бетонных колец для канализации — основные этапы
Как проверить размер колец для колодца по ГОСТу
Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое
На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ

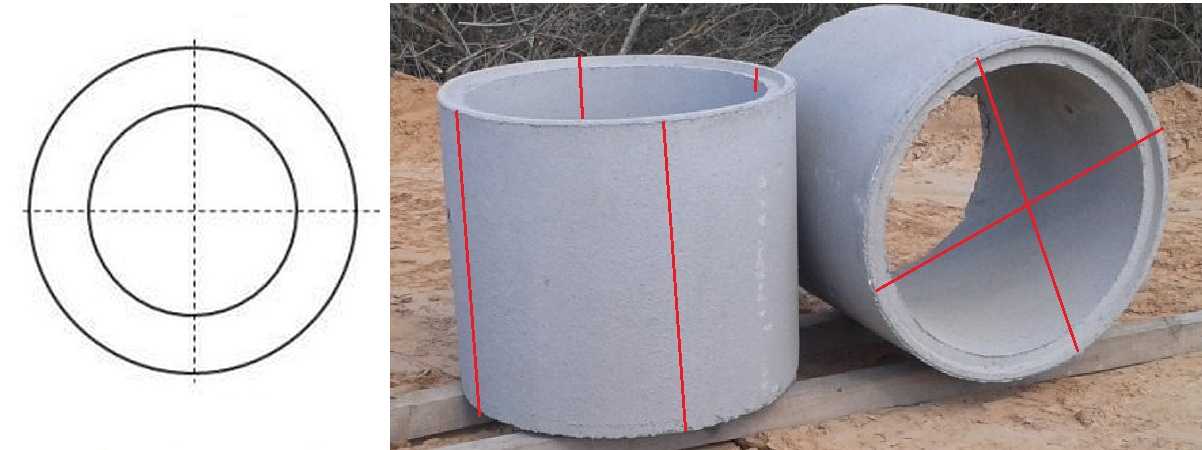

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).
Как проверить размер бетонного кольца для колодца
- В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
- Также в четырех точках, проверяют высоту кольца.
По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.
Достоинства и недостатки колец из железобетона
Не секрет, что любой строительный материал имеет свои сильные и слабые стороны. Эта особенность относится и к готовым изделиям. Бетонные кольца кажутся идеальными, но даже они не лишены некоторых недостатков.
К неоспоримым преимуществам ЖБ-колец можно отнести следующее:
Высокое качество по доступной цене.
Широкий размерный ряд.
Возможность быстро обустроить систему водопровода и канализации.
Высокая герметичность: плотное прилегание швов исключает попадание внутрь конструкции грунтовых вод.
Длительный срок эксплуатации: армированный бетон нейтрален к любой среде, поэтому может прослужить не менее 100 лет.
Жёсткость конструкции: колодцы из бетонных колец можно монтировать даже на нестабильном грунте.
К явным недостаткам относятся такие моменты:
Габариты и вес: установить бетонное кольцо невозможно без использования строительной техники, что несколько «утяжеляет» стоимость монтажа.
Отсутствие мобильности: перенести такой колодец очень трудно.
Можно заметить, что положительных особенностей больше, этим и объясняется стабильно растущая популярность бетонных колец.
Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

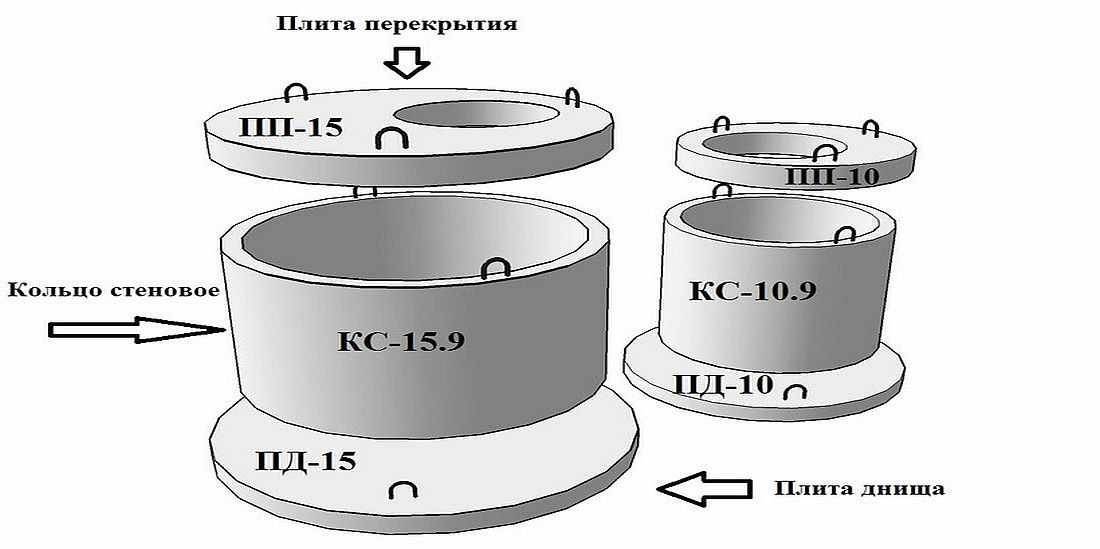

- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
со сформированным выступом — для замкового стыка;
Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

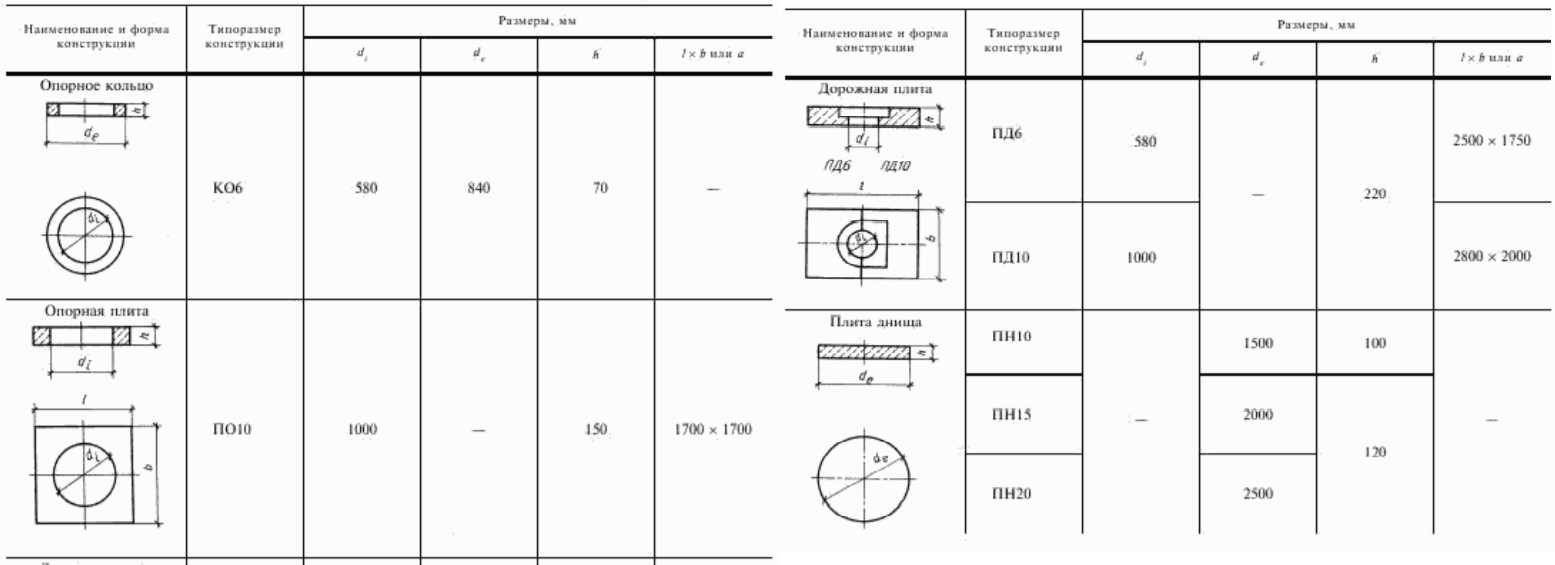

Стандартные размеры для плит
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Виды фитингов для устройства внутренних канализационных систем
Фитинги – детали, благодаря которым монтируются стыковочные узлы, повороты, разветвления, соединяются трубы разных диаметров в единую сеть. Во время разводки наличие всяческих фитингов позволяет из прямых составляющих создавать сложные формы конструкций.
Фасонные части, как и трубы внутридомовой канализации выполнены из ПВХ серого цвета. На данный момент в строительстве используют следующие разновидности фитингов:
- соединительная муфта двухраструбная – деталь, соединяющая отрезки равных по диаметру труб, не имеющих раструб, одной линией без изгибов;
- муфта ремонтная надвижная – деталь устранения аварийных ситуаций и различных повреждений на трубопроводе (протечки, трещины, пробои). Удобна для ремонта на участке системы, где требуется удалить часть поврежденной линии;
- ревизионная муфта – элемент соединения с тремя входами, центральный вход (отверстие) оснащен завинчивающейся крышкой. Открыв крышку можно провести очистку засорившихся труб. Ставится в месте, где есть удобный доступ;
- компенсационный патрубок – отрезок трубы длиной 17-25 см, с одной стороны имеет удлиненный раструб, с другой – гладкую часть, которая крепится к трубопроводу соединительной муфтой. Предназначен для наращивания длины труб, замены поврежденного участка;
- переходник между двумя трубами разных диаметров, называемый редукцией – эксцентрической муфтой, где раструбная часть идет под большой диаметр, а муфтовая под малый;
- переходник чугун/пластик – применяется с целью стыковки чугунной канализации с пластиковой, имеет раструбный вход с диаметром под чугунную трубу и муфтовый;
- колено или отвод – изогнутая на 15-90 град. деталь с широким выбором диаметров для конструирования поворотов канализационных труб;
- тройник – у или т-образная развилка, используемая для подключения одного отвода к основному трубопроводу. Дополнительный вход с раструбом может иметь равные или меньшие размеры;
- крестовина – элемент подключения двух отводов к основной трубе в одной плоскости, причем диаметры отводов могут быть отличными от диаметра основного стояка;
- крестовина двухплоскостная – стыковочный узел, в котором два отвода включаются с левой или правой стороны перпендикулярно основной трубе;
- крышка для перекрывания конца трубопровода или заглушка блокирует движение стоков;
- вакуумный клапан (аэратор) – препятствует выбросу опасных канализационных газов в помещение через установленные сантехприборы, вследствие разрежения в системе, монтируется в верхней точке стояка;
- вытяжной зонт – элемент аэрации стояка в виде заглушки с отверстиями, предотвращает попадание сора и осадков;
- сифон – элемент соединения отвода и сантехники. Его изогнутая форма создает гидрозатвор, сдерживающий запахи стоков;
- хомут – монтажный крепеж труб.
Ассортимент фитингов очень широк, можно подобрать деталь для решения любой задачи
Соединение ПВХ фитингов с трубами может быть клеевым, сварочным (спаечным), резьбовым (слив с малым диаметром, например мойка) и с помощью резинового кольца. Какой бы тип соединения не применялся, нужно помнить, что стык – самое ответственное место в монтаже канализации. От качества стыковки фитингов зависит работа всей системы, поэтому следует тщательно продумать этот вопрос или обратиться к специалисту.
Фасонные детали для внутренней канализации оснащены уплотнительным резиновым кольцом, которое при сборке сети обеспечивает надежное, герметичное соединение. Однако, есть рекомендации укрепить такой тип соединения герметиком силиконовым во избежание пересыхания резины. Раструбы без резиновой прослойки соединяются с помощью клея. Застывая, структура клея становится подобной ПВХ с такими же характеристиками как трубы.
Перед началом стыковки фитингов, трубы и сантехнику нужно тщательно закрепить, чтобы избежать нарушения в процессе сборки и возможного протекания.
Виды бетонных колодезных колец

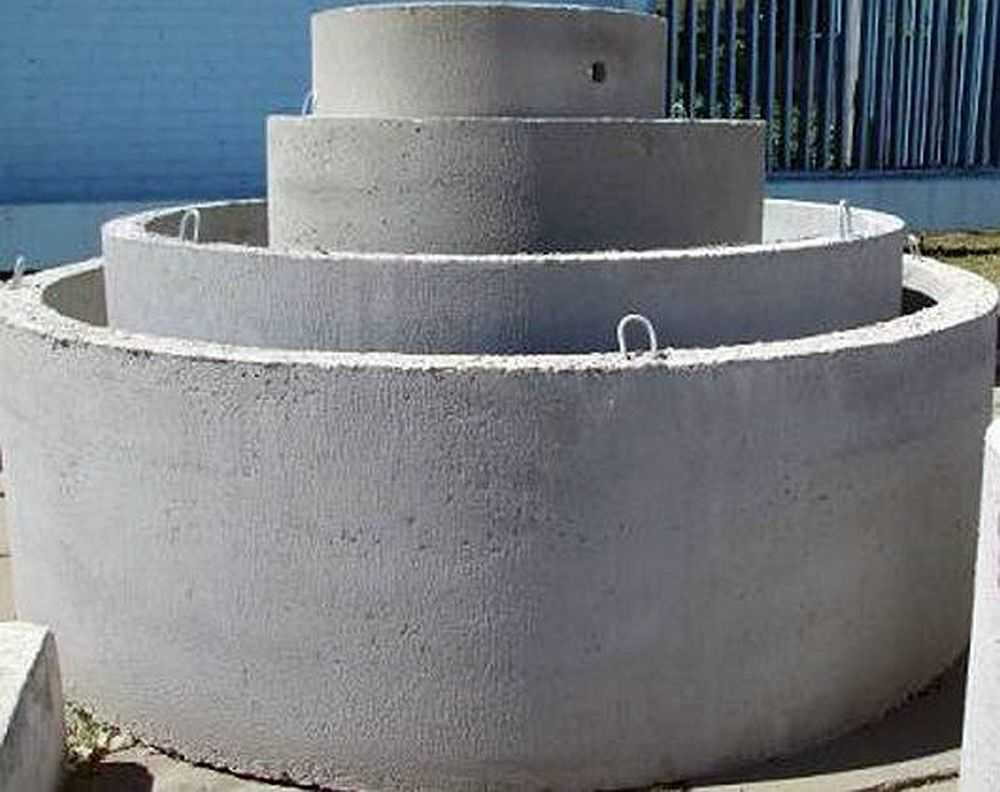

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
- со сформированным выступом — для замкового стыка;
Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
- КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
- КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
- КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.
Стандартные размеры для плит
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Какие лучше и как определить качество
Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.
Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах
Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.
Требования стандарта
ГОСТ 8020-90 регламентирует производство всех конструкций из тяжелого (то есть не поризованного каким-либо способом) бетона с армированием и без него, применяющихся для строительства круглых колодцев следующего назначения:
- Канализационных (смотровых, прочистных, коллекторных и т.д.)
- Газопроводных (разумеется, там, где газопровод проходит под землей).
- Водопроводных. Сюда попадают колодцы для отвода ХВС на частный дом, предназначенные для установки запорной арматуры на трассе, колодцы для пожарных гидрантов и многие другие.
- Колодцев ливневой канализации.
Давайте пробежимся по наиболее любопытным пунктам стандарта.
- В маркировке изделия указываются его назначение и основные размеры. Так, КС-25-12 — это стеновое кольцо (предназначенное для рабочей камеры или горловины колодца) диаметром 2,5 метра и высотой 1,19 метра (маркировка округляет реальные значения до ближайшего круглого числа).
- Армирование, если оно присутствует, должно быть полностью скрыто бетоном во избежание ускоренной коррозии. При этом типы арматуры жестко регламентированы.
- Если конструкция кольца предусматривает наличие ходовых скоб, их ширина принимается равной 30 см, глубина — не менее 12 см. Скобы защищаются от коррозии лакокрасочным покрытием.
Здесь скобы защищены битумной мастикой.
- Кольца могут складироваться не более чем в два ряда по вертикали. Днища и плиты перекрытия — не более чем в шесть рядов, с обязательной укладкой прокладок, толщиной превышающих высоту монтажных петель.
