Как проложить кабель в земле

План

После того, как вы приблизительно представили трассу, можете для удобства перенести ее на бумагу, создав схему. Не забудьте, что на плане должны присутствовать основные постройки, а также наличие водопровода, канализации и так далее. После того, как будет выкопана траншея необходимо уложить в нее кабель. В процессе этого следует произвести замеры расстояний ко всем долгосрочным объектам. Перенесите их на схему.

Для удобства кабели, имеющие разное назначение, можно отметить на схеме разными цветами.

Среди профессионалов в данном вопросе, этот этап в прокладке трассы под землей называется привязкой к местности. И впоследствии данная схема со всеми расстояниями может очень пригодиться, например, во время перепланировки участка, при новых постройках и так далее.

Требования, предъявляемые ПУЭ к защите

Защита электрических линий считается самым главным условием укладки проводов в траншее под землёй. При этом согласно ПУЭ к подземной электропроводке предъявляется целый перечень требований.

​

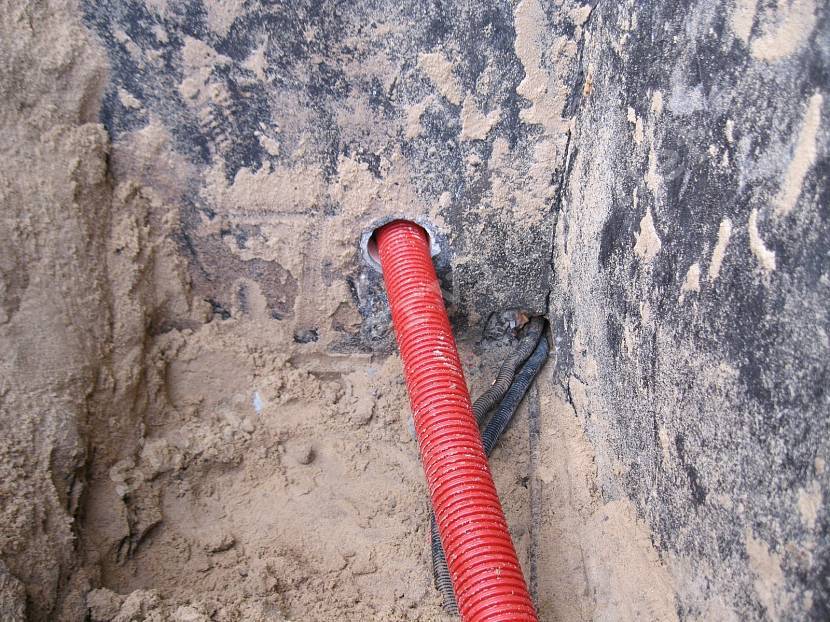

• В месте вхождения электрической линии в дом кабель помещается в муфту, из асбестоцемента, которая выступает не менее чем на 60 см с каждой стороны стены.
• На всей продолжительности подземной электропроводки кабели защищаются кирпичом, уложенным поперёк проводам или асбестоцементной трубой. Это необходимо для защиты электросети от просадок почвы.
• При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями не должно быть меньше 10 см для сети 10 кВ, 25 см, если это высоковольтная сеть 20-35 кВ и 50 см между проводами разных организаций.
• Проложенные в траншее провода должны засыпаться слоем грунта с укладкой механической защиты или сигнальной ленты.
• Сигнальную ленту нельзя укладывать непосредственно на кабель. От провода до маяка, должно быть, не меньше 25 см по вертикали. В случае прокладки в траншее нескольких проводов ленты укладываются отдельно над каждым кабелем.
• В случае пересечения кабельной линией других коммуникационных систем сигнальную ленту укладывают не ближе 200 см от смежных коммуникаций.

Рекомендации

Перед тем, как начать укладку кабеля в землю и после засыпки, необходимо проверить сопротивление изоляции. С этой целью требуется воспользоваться специальным прибором под названием мегаомметр, который, подавая высокое напряжение, проверяет качество и состояние изоляционного покрытия.

После того, как проведете проверку, следует снять остаточное напряжение. Для этого необходимо закоротить провода на землю

Но учтите, что данная процедура требует особой осторожности, так как при качественной изоляции и при длинной трассе возможно очень большое напряжение. В связи с этим, работая с омметром и снимая остаточное напряжение, рекомендуется воспользоваться специальными диэлектрическими перчатками и очками

В случае отсутствия омметра, подойдет и самый обыкновенный тестер или же вольтметр. С их помощью можно обнаружить пробой, прозвонив все проводники один с другим.

Во время укладки необходимо проследить, чтобы не было никаких повреждений изоляции, поэтому после укладки рекомендуется прозвонить провода. Непосредственно в землю лучше закапывать цельные куски кабелей без соединений, но в случае отсутствия таковой возможности, соединение необходимо делать над поверхностью земли и посредством специальных монтажных коробок.

Защита кабеля сверху

Прокладывая кабель под землей, всегда имеется вероятность его повреждения при проведении каких-либо работ. Поэтому возникает необходимость в защите над трассой. Кабеля минимум в 1 кВ (1000 Вольт), и более мощные нуждаются в защите при помощи бетонных плит или же полнотелого кирпича. А для менее мощных линий, которые обычно и присутствуют в большинстве наших домов, достаточно будет сигнальных пластмассовых лент. С их помощью можно сделать защиту кабеля в том случае, если в траншее присутствует не больше двух проводников.

Прокладка сигнальных лент должна осуществляться вдоль кабелей с расстоянием в 150 мм от их наружного покрова. В случае, если линий электропитания не более одной, то лента должна быть расположена непосредственно над ней, а если две и более, то необходимо проложить 2 или более лент. Их края должны выходить за границы кабеля не менее, чем на 5 см, при этом соседние ленты должны быть проложены перехлестом в 5 см.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

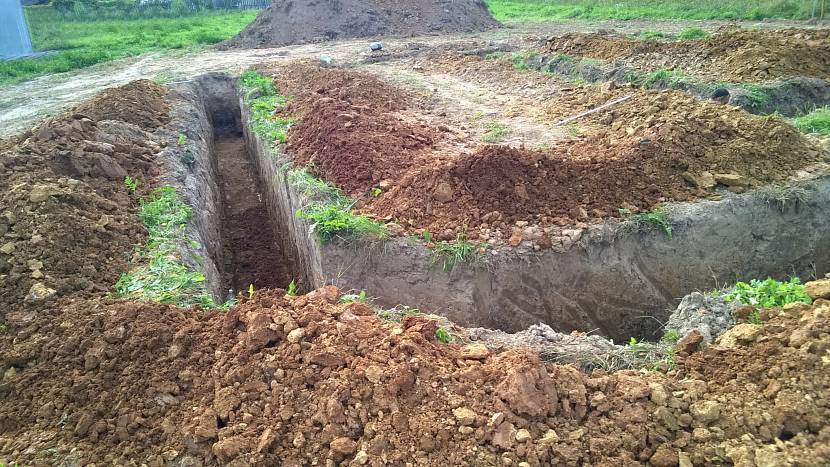

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

• Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
• Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами. Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

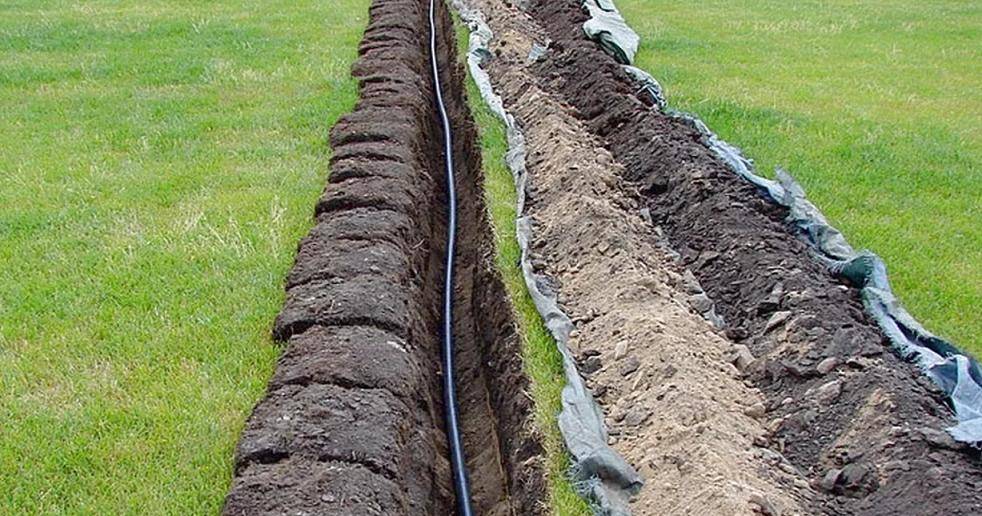

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

• Надёжная защита кабеля от внешних воздействий.
• Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
• Не требуется уход или обслуживание.
• Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
• На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
• Верхний слой почвы пригоден для посадки огородных растений.
• Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

• Необходимость производить земляные работы, иногда вручную.
• Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
• Визуальный контроль за состоянием кабеля отсутствует.
• Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
• При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Прокладка кабеля в земле своими руками — технология

Эта часть материала – основная. Именно в этом разделе мы рассмотрим, как же именно прокладывается электрокабель на участке. Для простоты понимания условно разделим работы на несколько последовательных этапов.

Сначала составляем план. Без предварительной схемы нет смысла приступать к делу – это станет пустой тратой времени, а возможно и собственных сил. Берем бумагу с карандашом или компьютер и чертим схему

Задача – обозначить все необходимые для прокладки расстояния (от электролинии до дома, деревьев, кустов и прочих садовых объектов) Также важно нанести на план места установки источников света, если планируется подключение уличного освещения

Далее воплощаем план в реальность

На данном этапе важно максимально точно перенести схему на дачный участок С помощью деревянных колышек и веревок размечается территория и роется траншея. По окончанию работ прокопанные траншеи очищаются от лежащего на их дне мусора (камней, осколков кирпичей и т

д.).

Дно тщательно трамбуется, насыпается песчаная подушка (толщиной +/- 7 сантиметров).

Берется проводник и прокладывается вдоль вырытой канавы. Настоятельно рекомендуется при прокладке линии использовать кабель АВБбШв с алюминиевыми или ВБбШв с медными жилами.

Используя мегомметр, проверяем проложенную линию электрокабеля. Задача – определить, есть ли короткое замыкание.

Теперь необходимо снять с кабеля заряд. Для этого жилы соединяются с бронирующим слоем и все замыкается на землю

Этот этап нужно выполнять, делая акцент на мерах предосторожности – используйте резиновые перчатки и резиновые сапоги. Будет лучше, если у вас найдется верный напарник

При необходимости проводка защищается с помощью пластиковой, либо же асбоцементной трубы.

Когда дело сделано – стоит сфотографировать сеть траншей

Это позволит знать наверняка, где был проложен электрический кабель. Чертеж также рекомендуется сохранить, ведь он четко демонстрирует все расстояния, учтенные в процессе прокладки.

Теперь засыпаем линию песком. Высота слоя должна составлять приблизительно 15 сантиметров. Когда песок засыпан – следует тщательно его утрамбовать.

Далее на засыпанную траншею кладется специальная сигнальная лента, указывающая на то, что под ней проложен кабель.

Поверх ленты насыпается финальный слой земли, желательно с горкой. Напоследок выполняется еще один замер с помощью мегомметра.

По сути, на этом процедура завершена. Что мы видим в итоге? Мы видим, что провести линию электрокабеля своими собственными усилиями на дачном участке достаточно просто. Наиболее трудоемкая часть работы – это копание траншеи.

Как ввести в дом?

Существует несколько способов, с помощью которых можно ввести в здание проложенные под землей кабеля. При этом проводить их просто через фундамент недопустимо. Есть несколько методов:

Если в доме есть подвал на ленточном фундаменте необходимо сделать дырку, в которую будет замурован кусок металлической трубы. При этом края трубы должны слегка выступать над уровнем фундамента. В данную трубу будут проведены кабеля, а оставшееся пространство требуется герметизировать.
Установка изогнутой металлической трубы, сквозь которую будут проводиться кабеля. Это необходимо сделать в том месте, где проложенный под землей кабель подходит к дому. На необходимой высоте провести провода в дом через стену

Особое внимание следует обратить на радиус изгиба – изгибы под углом в 90 градусов являются недопустимыми.
В случае свайного фундамента этот процесс значительно упрощается. Так, траншею следует тянуть к месту ввода, а в полу дома требуется сделать небольшое отверстие, с помощью которого и будет введена питающая линия.
С мелкозаглубленным фундаментом понадобится проводить трассу под ним

Для этого следует проложить металлическую трубу, в которой будет проведен кабель.

Прокладка кабеля под землей – очень ответственная и непростая задача, в которой важно обратить внимание на множество мелочей, при этом не повредить изоляцию, так как в таком случае весь процесс придется переделывать с нуля

Глубина прокладки электрокабеля в грунте

Глубина прокладывания электрических кабельных линий должна в полной мере обеспечить безопасность эксплуатации.

Согласно ПУЭ заложение кабеля производится:

• при напряжении линии до 20 кВ на глубине не менее 0,7 м.
• при напряжении линии от 20 кВ до 35 кВ на глубине не менее 1,0 м.

Глубина заложения не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.

Прокладка кабельных линий напряжением 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

При пересечении кабельной линией автомобильной или железной дороги, трасса должна прокладываться в блочном или трубном туннеле, на глубине 1 м от полотна и полуметра от дна водоотводного кювета.

При прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.

Глубина прокладки кабеля определяется р.ч. и не должна отклоняться от принятой величины более чем на ±10 см. В процессе укладки кабеля эта величина должна систематически контролироваться. Как правило, глубина траншеи должна быть не менее 0,8 м для того, чтобы обеспечить укладку кабеля на глубине не менее 0,7 м от поверхности почвы, или от планировочной отметки. На дне траншеи не должно быть воды.

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы.

Для защиты кабелей следует применять трубы (асбестоцементные, безнапорные пластмассовые, бетонные, керамические, чугунные), при этом диаметр труб должен быть не менее полуторакратного наружного диаметра кабеля.

Вся процедура подземной прокладки кабелей включает в себя несколько этапов:

• выбор и согласование трассы прокладки кабеля,
• разметка и разбивка трассы,
• рытье траншеи,
• обустройство подсыпки (подушки) из мелкой земли без камней или песка,
• укладка защитных труб (в том случае, если предусмотрено проектом),
• приемка траншеи под прокладку кабеля,
• подготовка кабеля к прокладке,
• прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),
• установка соединительных муфт,
• засыпка кабеля мелкой землей без камней или песком,
• защита кабеля красным глиняным кирпичом или асбоцементными плитами,
• прокладка сигнально-предупредительной ленты (если предусмотрено проектом),
• составление акта скрытых работ,
•  испытания кабельной линии и засыпка траншеи грунтом.

Нормативы определения глубины залегания линий связи

Действуют следующие значения глубины укладки в грунтах категорий I–IV:

• 1,2 м для магистральных, магистральных соединительных и оптических внутризоновых кабельных линий связи (МКЛС/МСКЛС/ВЗКЛС соответственно).
• 0,9 м — электрические кабели линий ВЗКЛС проводного вещания класса I.
• 0,8 м — электрические кабеля первичных сетей вне населенных пунктов (0,7 м при прокладке в населенных пунктах), а также линии проводного вещания класса II.

Требование по глубине прокладки линий связи  согласно нормативам:

• 1,2 м — на МКЛС и МСКЛС;
• 1,2 м — для оптических кабелей на ВЗКЛС и на межстанционных соединительных линиях ГТС;
• 0,9 м — для электрических: кабелей на ВЗКЛС и кабелей линий проводного вещания I класса;
• 0,8 м — для электрических кабелей на местных (городских и сельских) первичных сетях вне населенных пунктов и 0,7 м — в населенных пунктах.
• 0,8 м — для кабелей линий проводного вещания II класса.

Нормы прокладки кабеля связи в грунтах категории V и выше определяют следующие значения глубины кладки:

• 0,5 м — для всех типов кабелей при условии выхода скальной породы на поверхность на высоту до 0,4 м.
• 0,7 м — все типы кабелей при наличии почвенного слоя над скальной породой толщиной до 0,6 м.

При этом кабель связи заглубляется в скалу на глубину до 0,5 м. Если толщина почвенного слоя составляет более 0,7 м и менее 1,3 м, кабель не заглубляется в скалу, а прокладывается над нею на расстоянии в 0,1 м.

Принцип прокладки кабеля под землей

При укладке пластиковой трубы для прокладки кабеля в земле необходимо придерживаться следующим шагов:

1. Первым делом необходимо проверить трубы ПНД. На них должны отсутствовать какие-либо повреждения. Это же относится и с протягиваемым кабелем.
2. В местах укладки трубы необходимо нанести разметку.
3. Теперь можно переходить к выкапыванию углубления нужных размеров для укладки кабеля.
4. Затем идет прокладывание самой трубы.
5. А теперь уже в трубе протягивается кабель. Он не должен натягиваться внутри.
6. Всю конструкцию необходимо закопать слоем песка в 10 сантиметров и слоем грунта в 15 сантиметров.
7. Поверх насыпи можно уложить сигнальную ленту. Этот этап можно пропустить. Лента будет выступать в качестве разметки.

Если укладывается силовой кабель, то предпочтительнее всего не использовать переходники и муфты совсем. Когда это невозможно, их количество необходимо свести к минимуму. Дело в том, что переходники и муфты будут нарушать герметичность трубопровода, которая так нужна для силового кабеля.

В тех местах, где трубы выходят из почвы и входят в здание, следует устанавливать специальные фитинги. Как обстоят дела с минимальным сечением кабеля для размещения под землей? Лучше всего брать не самые тонкие провода. К примеру, хорошо подойдет кабель, у которого сечение будет от 4 мм и больше.

Если вышеописанный способ укладки труб с кабелем не представляется возможным, то применяется горизонтальная укладка. Для ее реализации требуется бурение. Среди преимуществ данного способа можно выделить отсутствие необходимости в земельных работах. Не нужно выкапывать траншею для коммуникаций.

Для начала выполняются инженерные изыскания. Так называются работы по изучению особенностей почвы на местности, где планируется строительство. Бурение выполнять нельзя, пока не будут получены соответствующие документы.

Когда разрешение у вас на руках, можно переходить к основной части. Начинается все с бурения пилотной скважины. Используется специальный бур с излучающей головкой, которая легко разрушает грунт. Когда сталкивается с пустотой, происходит заполнение жидкостью. Она предназначена для охлаждения бура, а еще препятствует обвалу земли.

На следующем этапе производится расширение скважины. Для этого на бур надевают насадку под названием риммер. Затем можно переходить к затягиванию трубы с проводом в скважину. Для этого также используют буровую установку. Это самый ответственный этап работы, он же и завершающий.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП и ААБл лучше не выбирать. Первые два кабеля не обладают достаточной защитой, а для работы с последней маркой проводника нужны определенные навыки.
2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 2-3 раза больше, чем диаметр самого эл. кабеля.
3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
4. Использовать пластиковую гофрированную трубу (ДКС) для защиты электропроводки под землей запрещается. Уже через год гофра разрушиться и все ее защитные свойства, которые и так слабые, пропадут.
5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как: детская площадка, автостоянка, садовые дорожки.
6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм 2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

• Легкие (допустимое давление — 0.25 МПа);
• Среднелегкие (допустимое давление — 0.4 МПа);
• Средние (допустимое давление — 0.6 МПа);
• Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

• «Л» — легкая;
• «СЛ» — среднелегкая;
• «С» — средняя;
•  «ОС» — среднеоблегченная;
• «СТ» — среднетяжелая;
• «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.
