Технология монтажа и стоимость потолочного профиля Кнауф

Монтаж каркаса обрешетки

  • Переходим к креплению по всему отмеченному периметру направляющих профилей 28Х27 при  помощи любого типа крепежа, который подходит для ваших стен.
  • Монтируем потолочный профиль кнауф  27Х60. Шаг крепления профиля рекомендуется 40 см.

Установив его в месте соединения, закрепляют специальные фиксаторы в полости профиля, при этом само крепление должно защелкнуться.

«Краб» прикручивается к направляющим при помощи шурупов самонарезающихся (LN) размером ф3,5х9,5мм, которые тоже получили у строителей свои уменьшительные наименования: «клопики» или «блошки».

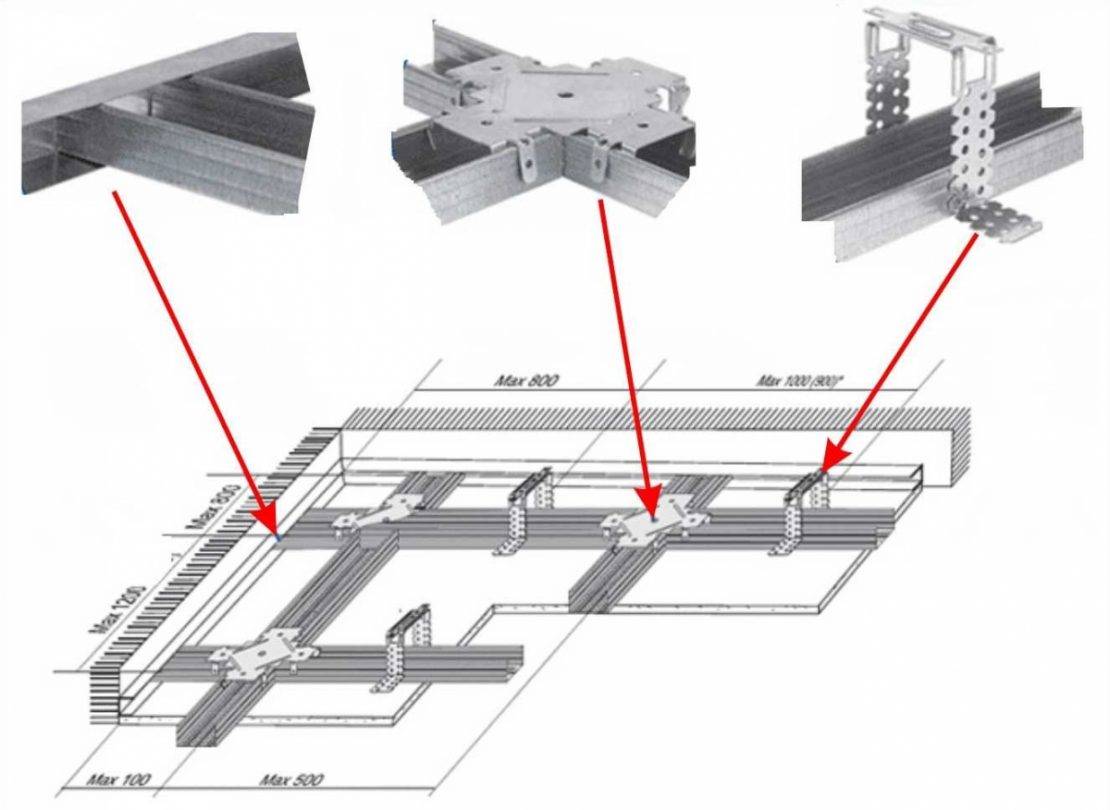

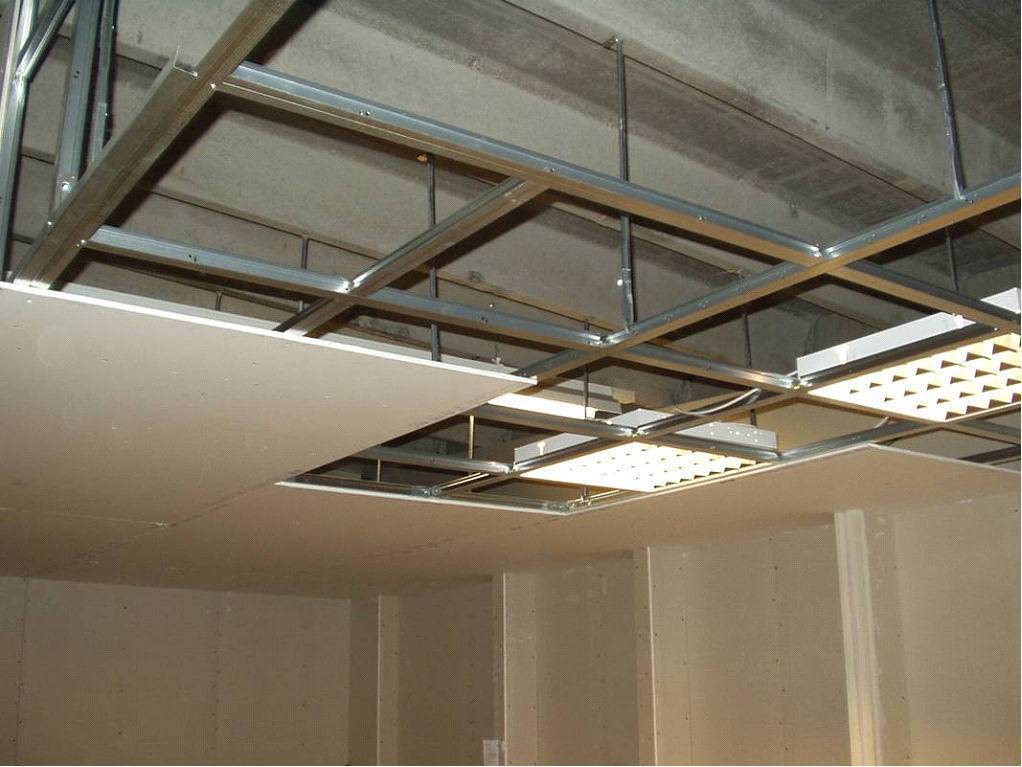

В результате у нас должна получиться обрешётка из профиля с ячейкой 40Х40.

Устройство обрешетки простого подвесного потолка из гипсокартона

  • Затем намечаем места для установки подвесов. С помощью дюбель-гвоздей прикрепляем подвесы к бетонному перекрытию потолка. Если перекрытие выполнено из иного, более мягкого материала, то подвесы  можно закрепить на шурупы.
  • С помощью изменения  длины закрепленных подвесов, регулируем плоскость всей нашей конструкции под один уровень. Каркас потолка готов.
  • Приступаем к обшивке каркаса листами ГКЛ. Крепление листов должно производиться от середины к краям или от края до другого края. Используем шурупы самонарезающиеся (TN) с размерами ф3,5х25мм. Вворачиваются шурупы строго перпендикулярно листам и углубляются в профиль на 10 мм., не менее. А головки шурупов должны утапливаться в гипсокартон на 1 мм.

Каркас своими руками: полезные рекомендации от авторов технологии

Используя уровень для контроля и отбивочную нить на стенах по периметру помещения отмечают линию. Учитывая тип выбранного для монтажа гипсокартона, выполняют разметку направляющих с точками для монтажа подвесов.

Анкерами или дюбелями в помеченных зонах крепят подвесы. Далее работы будут зависеть от выбора в сторону деревянного или металлического каркаса.

Итак, технология монтажа гипсокартона Кнауф на потолок с использованием деревянного каркаса предполагает следующий алгоритм:

  1. Прямым или быстро монтирующимся подвесом крепят к основанию брус. Второй вариант позволит моментально сменять сторону крепления.
  2. Фиксируют направляющий брус на поверхности потолка, используя подкладки, чтобы уменьшить перепады высоты основания.

Некоторые особенности монтажа металлического каркаса :

  1. Соединяют профили подвесами, не забывая о компенсаторном зазоре в 10 мм (защитит конструкцию при перепадах температур).
  2. Используют уплотнительную ленту для закладки под направляющий профиль.
  3. Применяют только стеновой профиль, цельные направляющие крепят по длинной стене. Шаг крепления дюбелей — до 30 см, несущий профиль в направляющий должен входить не менее чем на 3 см.

Готовый каркас обшивают листами гипсокартона Knauf, опять с соблюдением некоторых нюансов.

Самостоятельный монтаж подвесной системы Кнауф — основные требования

Есть определенные условия, которые нужно соблюдать каждому, кто решил установить подвесной потолок knauf своими силами.

Одно из основных — время проведения монтажа. Это обязательно должен быть период, когда остальные отделочные работы в помещении окончены, установились стабильный микроклимат и температура.

Процесс должен проходить в соответствии с документацией, сопровождающей комплекты потолочных конструкций. Листы гипсокартона до монтажа обязательно в течение нескольких дней проходят акклиматизацию.

Для крепления листов винты вкручивают под углом в 90 градусов с проникновением в металлический каркас на глубину до 10 мм и деревянный каркас на глубину до 20 мм. Если в процессе монтажа винты деформировались, их обязательно заменяют новыми.

Для обработки швов покрытия поддерживают оптимальный температурно-влажностный режим. В период проведения работ и спустя два дня после их завершения температура не должна опускаться ниже 10 градусов.

Резкие перепады температур или сквозняки в помещении приведут к снижению качества обработки швов. Для повышения прочности используют специальные ленты армирования и проверенные смеси Унифлот или Фугенфулер. Первая боле пластична и эластична, тогда как вторая проявляет стойкость к воздействию влаги.

Обработка швов происходит в следующей последовательности: смесь наносят на шпатель и заполняют швы основным шпаклевочным слоем. Сверху первого слоя накладывают ленту, после чего наносят последующий выравнивающий слой. Дополнительно шпаклюют места креплений листов, используя шлифовальные приспособления для финишной обработки.

Работают определенные требования и в отношении завершающей отделки полотна. Перед обработкой ГКЛ обязательно шпаклюют финиш-пастой, добиваясь образования идеально гладкой поверхности. В качестве материалов для отделки подойдут краска или обои. Если это первый вариант, то лучше использовать водно-дисперсионные виды. Наносить составы удобнее валиком или специальным компрессором.

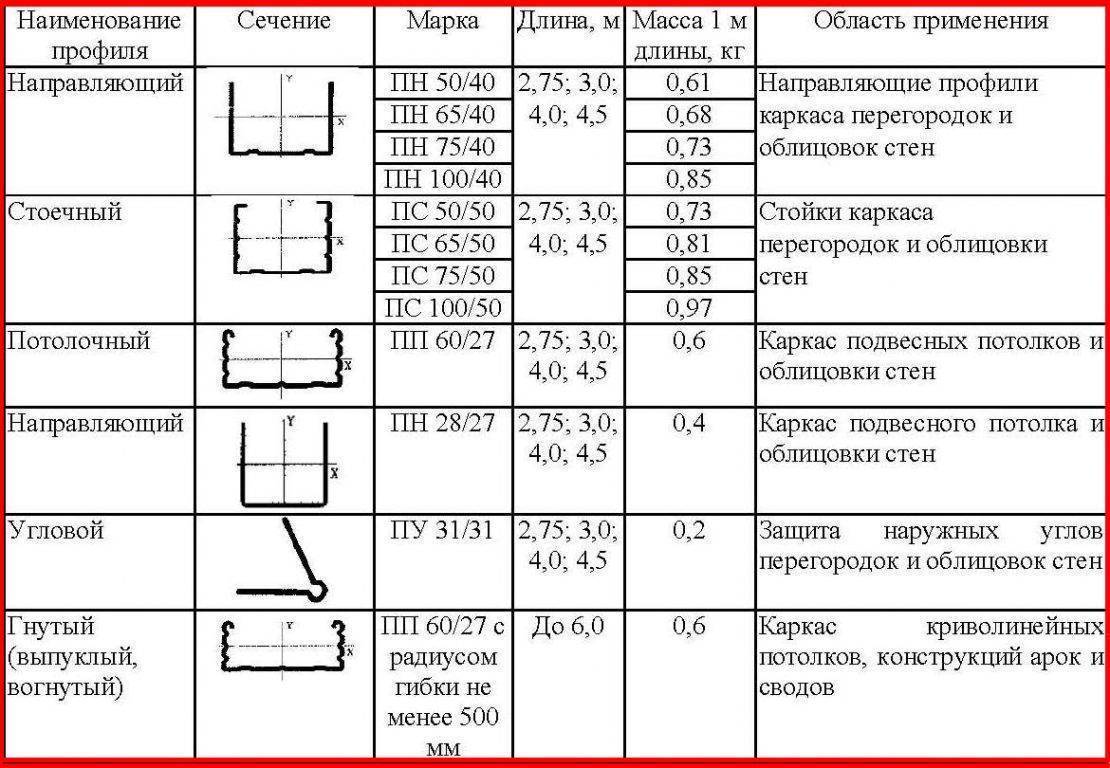

Характеристика

В разрезе стоечный профиль имеет вид буквы С. В нем выделяют спинку и полки. Основной элемент – спинка, она располагается перпендикулярно загнутым полкам. Не зависимо от модели, полки профиля выполняются шириной 50 мм. Отличаются они величиной спинки – 50, 65, 75, 100 мм.
Потолочный профили Кнауф обозначают, ориентируясь на размер спинки. Посему различают такие:

  • ПС 50*50;
  • ПС 65*50;
  • ПС 75х50;
  • ПС 100*50.

Здесьь на первом месте стоит ширина спинки, а за ней указана ширина полки. Но реальный размер несколько отличается от указанного в параметрах. Если это типоразмер ПС 75х50, то ширина полки составит 48,5 мм, а высота боковин 75 мм.
Стандартная длина полос – 3000, 3500, 4000 мм.
Для жесткости по длине в них есть продольные углубления. Полки профиля Кнауф имеют три гофры – в центре и по краям. Это облегчает работу при установке винтов. Для монтажа электропроводки внутри перегородок и облицовок в профилях Кнауф выполнены специальные отверстия. При покупке вам нужно ориентироваться на высоту монтируемой стенки, ее конструкцию.
Важный момент при выборе, кроме марки и длины профиля, – толщина металла. Этот фактор влияет на несущие способности конструкции. Если толщина металла 0,4 мм, то для монтажа гипсокартона профили не подойдут в силу своей неустойчивости. Надежно прикрепить гипсокартон вы не сможете, поскольку саморезы станут прокручиваться в тонком металле. Неплохую жесткость по приемлемой цене показывает металл с толщиной 0,45 мм. Если толщина больше (до 0,6 мм), то такие профиля подходят для разных конструкций, даже тех к которым выставлены особые требования.

Обшивка

Завершающий этап работ – обшивка каркаса листами гипсокартона. Здесь все достаточно просто, особенно если применяется специальная бита с ограничителем, которая не позволит саморезу нарушить целостность внешнего слоя материала. Листы пришиваются вплотную друг к другу по всей площади потолка, а между стенами и гипсокартоном следует оставить зазор 2 – 3 мм.

Как видно из изложенного, технология гипсокартонных потолков “Кнауф” не представляет собой чего-либо сверхсложного. При соблюдении необходимых технологических условий и наличии базовых навыков обращения с инструментом справиться с задачей можно самостоятельно.

При строительстве или перепланировке довольно часто приходится прибегать к такому виду работ как возведение перегородок. Раньше их делали из кирпича, с использованием цементного раствора.

Этот процесс является довольно утомительным и требует много времени. Именно поэтому с появлением гипсокартона его стали использовать для этих целей, чтобы упростить работу и даже удешевить ее.

Перегородка из гипсокартона с фигурными отверстиями и арочной дверью

Элементы для сборки потолка Кнауф из гипсокартона

Перед началом монтажа потолочной конструкции необходимо составить схему и подсчитать общее количество материалов. Кроме самого гипсокартона, для работы нужны металлические профили, из которых выполняют несущий каркас. Также понадобятся соединительные элементы и подвесы, которые крепятся к базовому потолку.

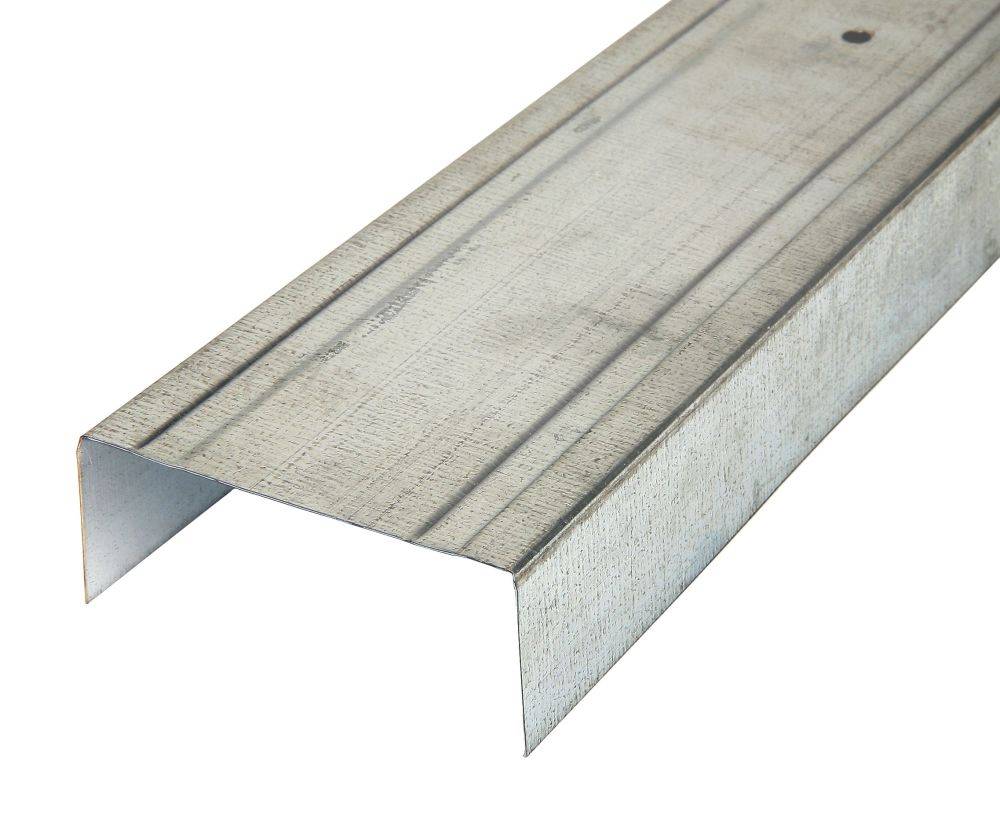

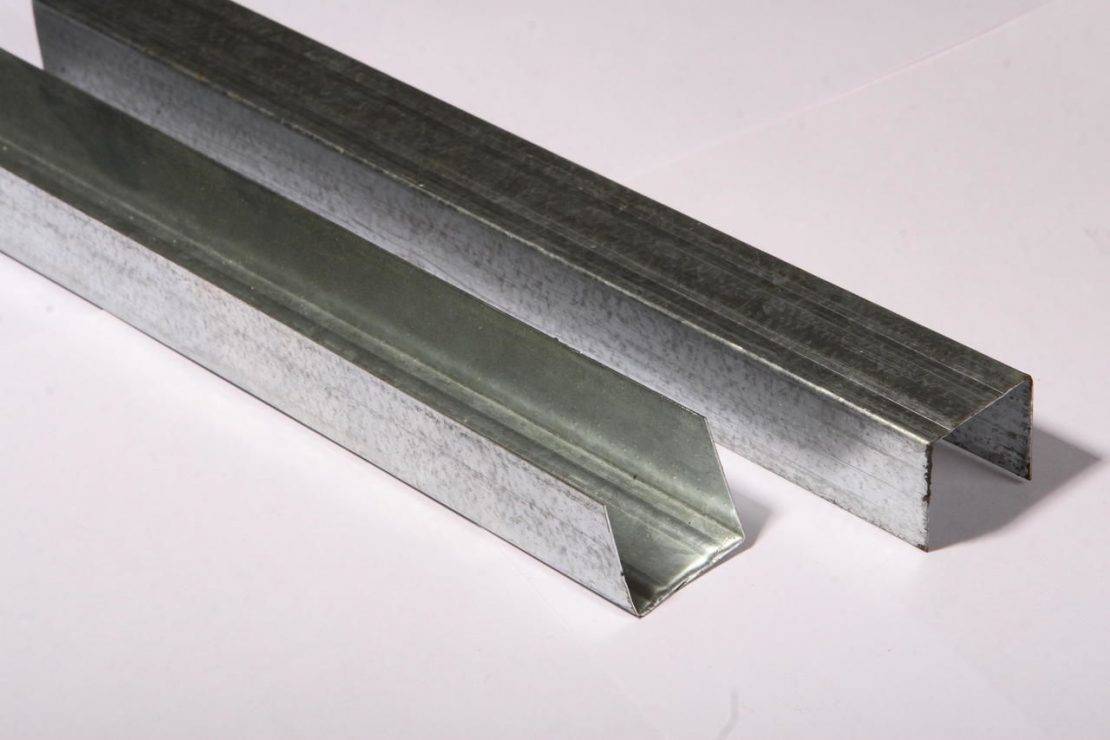

Профили ПН 27х28 и ПП 60х27

Для сборки одноуровневой или многоуровневой конструкции понадобятся две разновидности оцинкованных профилей, выполняющих определенные функции и имеющих свое назначение:

  1. Профиль потолочный Кнауф 60х27х3000 мм – это основа несущего каркаса для монтажа гипсокартонных плит. Элемент крепится к П-образным держателям. На широкой стороне профиля стыкуются икрепятся два смежных листа гипсокартона. Для прикручивания материала используются саморезы с широкими шляпками. Их утапливают на 1 мм в теле листа, а место установки крепежа шпаклюют по завершении монтажных работ.
  2. Направляющий профиль крепится на стены по периметру комнаты. Для фиксации используются дюбель-гвозди. Между полками этой рейки вставляют потолочные элементы. По сути, это основной несущий элемент конструкции.

Подвесы и соединители

При составлении схемы потолочной конструкции и выполнении разметки базовой потолочной поверхности важно учитывать шаг установки подвесов. Они нужны для крепления потолочных профилей к базовому потолку

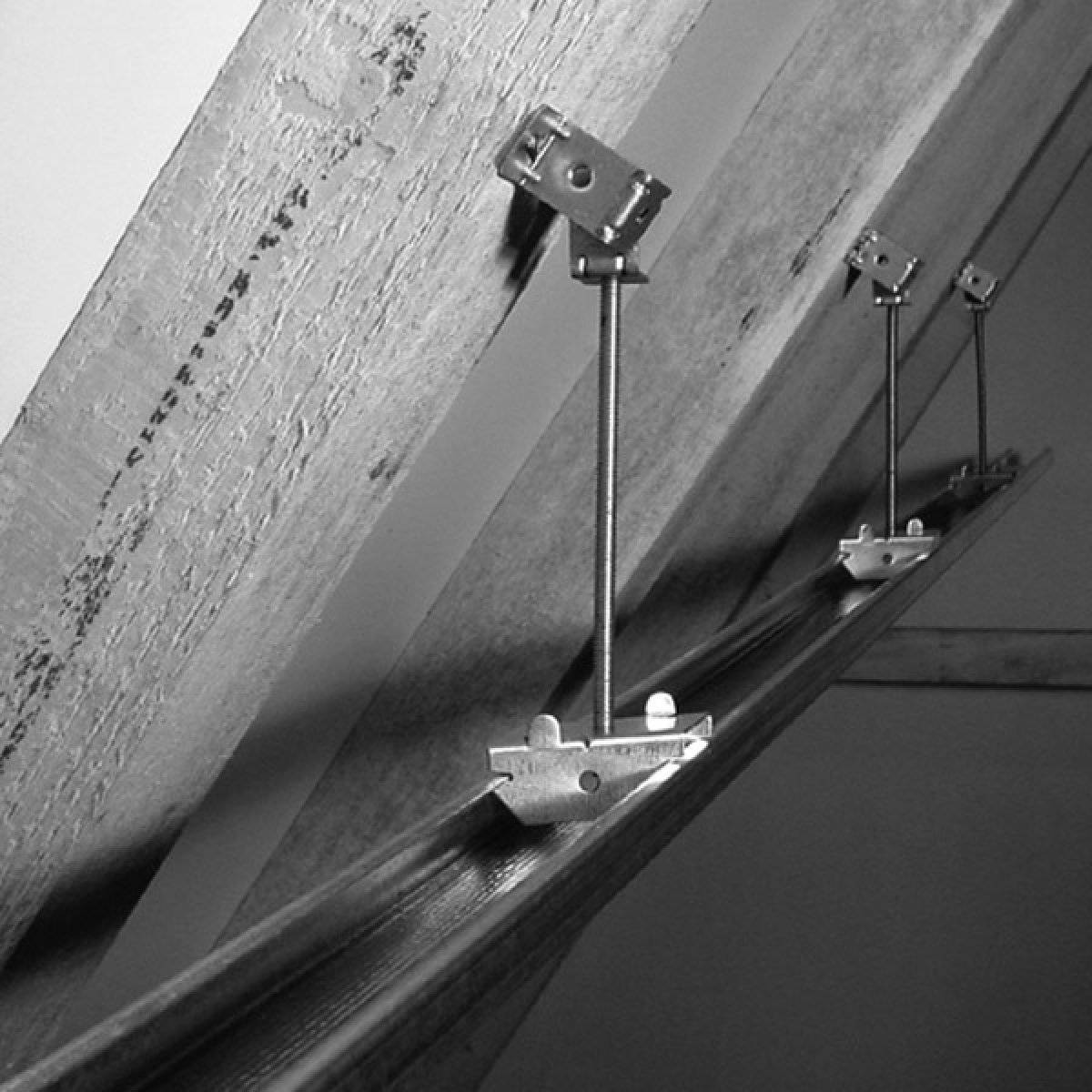

Прямой П-образный подвес выдерживает вес 40 кг/м². Регулируемые подвесы имеют меньшую несущую способность, которая составляет 25 кг/м². Последние элементы применяются в том случае, если высоты прямого подвеса, которая равна 12,5 см, не хватает для опускания потолочной поверхности.

Для соединения между собой стыкующихся профилей применяют элемент, называемый «краб». Он выполнен из прочной оцинкованной стали и имеет специальные приспособления для соединения элементов.

Листы гипсокартона Кнауф

Сегодня в продаже есть плиты гипсокартона с разными техническими и эксплуатационными характеристиками. Чаще всего применяют конструкционный и потолочный гипсокартон. Основное отличие между ними в толщине плиты. В первом случае она равна 12,5 мм, а во втором – 9,5 мм. Материал с меньшей толщиной имеет меньший вес, поэтому для монтажа на потолок больше подходит потолочный ГКЛ, который не будет сильно утяжелять перекрытие.

Для монтажа в помещении с влажными процессами лучше использовать влагостойкий гипсокартон. Его можно отличить по зеленоватому цвету картона. Материал выдерживает прямой контакт с водой, поэтому после затопления соседями сверху плиты не вздуются и не придут в негодность.

Арочный ГКЛ отличается уменьшенной толщиной листа, которая равна 6,5 мм. Благодаря этому лист можно гнуть в заданном направлении для создания криволинейных поверхностей, арок и окружностей.

Монтаж гипсокартона

Выполнить монтаж гипсокартона самостоятельно проблематично из-за больших габаритов материала. Дело в том, что листы сложно поднять к потолку одному человеку. При этом гипсокартон придется не только держать, но и фиксировать с помощью саморезов. По этой причине потребуется помощь другого человека. Один мастер будет держать листы, другой фиксировать материал.

Если помощи попросить не у кого, можно воспользоваться специальным подъемником. Автоматическое устройство имеет высокую стоимость, поэтому покупать прибор для однократного использования нецелесообразно. Рекомендуется взять подъемник в аренду или самостоятельно соорудить конструкцию. Для этого потребуются несколько брусьев, чтобы сделать Т-образный элемент. Сверху на подъемник кладут гипсокартон и фиксируют листы к основанию.

Технология монтажа ГКЛ:

  • Материал обрезают до нужных размеров, используя для этого соответствующий инструмент. С наружной стороны выполняют фаску. После установки конструкции скос заделывают шпаклевкой.
  • Листы крепят на каркас на расстоянии 5-7 мм друг от друга. При перепадах температур такой зазор поможет избежать деформации материала. Листы фиксируют поперек несущего профиля.
  • Гипсокартон фиксируют на профилях с помощью саморезов. Крепежи устанавливают на расстоянии 20-30 см друг от друга. Однако шаг может быть другим, в зависимости от нагрузки потолка. Готовки саморезов должны утопать в листах на 1 мм.

Перегородка одинарного типа двухслойная

Если устанавливают конструкции простого типа, то дополнительные материалы не нужны. Но если есть желание, промежуток между стеной и каркасом можно заполнить специальным материалом со звукоизоляционными или утепляющими свойствами.

Мастер-класс от производителя:

Мастера утверждает, что ценовая политика таких материалов – это вовсе не показатель их качества. Чтобы получить прекрасный звукоизоляционный материал, достаточно использовать в работе коробки из-под яиц, а тепло в помещении лучше всего поможет сохранить минеральная вата. Также как утеплитель выступает основа из фольги, которая с одной стороны отлично сохраняет тепло, а с другой – отталкивает его.

Перегородки Кнауф – это готовое решение из гипсокартона и утеплителя, идущих вместе с крепежными элементами. Они легко монтируются и славятся высоким качеством и противопожарными свойствами.

Выбор варианта отделки потолочной поверхности является одной из наиболее важных задач, которые необходимо решить при выполнении ремонтных работ. Современный строительный рынок предлагает достаточно много материалов, с помощью которых задача может быть решена несколькими способами. В качестве одного из вариантов может рассматриваться технология “Кнауф” гипсокартон потолки. О наиболее важных принципах проведения таких работ и пойдет речь далее.

Выполняя потолок по технологиям “Кнауф” результат получается более надежным и прочным.

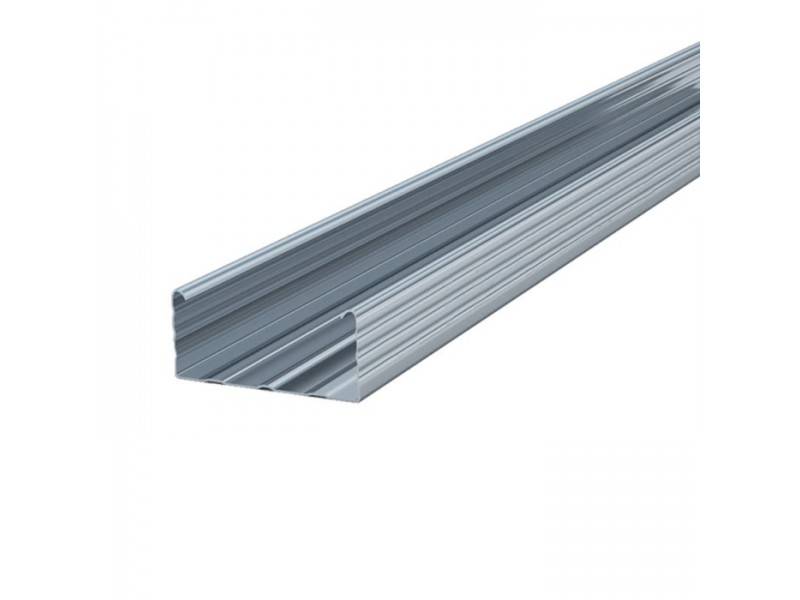

Профиль потолочный 60х27

ПП 60х27

Стандартная длина – 3 метра, но можно подобрать изделия до 6 м. Толщина стали 0,35-0,55 мм, а вес до 1,5 кг.
С профилем Кнауф 60х27 добиваются качественных результатов, у него много преимуществ:

  • Придает прочность конструкции;
  • Не подвергается коррозии;
  • Благодаря широкому основанию (60 мм) без проблем выдерживает крепление листовых материалов (ГКЛ, ГКЛО и др.);
  • Профили 60х27 без особых усилий режут ножницами по металлу, так как они минимальной толщины;
  • Цинковое покрытие позволяет работать в различных помещениях, с высокой влажностью и температурой;
  • Благодаря пластичности швеллеров 60х27 создаются различные виды и формы потолка;
  • Универсальность материала – используется как каркас или для отдельных монтажных работ.

Соединитель ПП 60х27 отличается низкой ценой и легкостью при работе. Он задвигается в пазухи профилей до ограничителя “ушка”. После крепления шурупами получается единый длинный элемент.
М-образный соединитель для ПП 60х27 обработан специальным защитным покрытием, которое не подвергается коррозии. Состав из качественной стали предотвращает различные деформации и позволяет применять в различных строительных, облицовочных работах.

Виды металлических профилей

В продаже можно найти разные профили для потолка – сплошные и перфорированные, с различным сечением и габаритными размерами. Каркас многоуровневого потолка изготавливается из направляющих и несущих профилей, а также стоечных элементов. Для одноуровневого покрытия понадобятся только рейки CD и UD (потолочные и направляющие). Также они применяются при каркасной технологии выравнивания стен и потолков.

Не так часто используют рейки UW, которые предназначены для формирования каркаса сложных многоуровневых конструкций. Для сооружения каркаса нужно приобрести элементы нужного типа, определить шаг их установки, а также ширину сечения каждой детали. Чтобы выбрать подходящие профили, необходимо знать их характеристики и назначение. С этой целью мы рассмотрим параметры и особенности каждого элемента отдельно.

Стоечный элемент CD и UD

Потолочная рейка или профиль CD предназначен для сооружения продольных и поперечных перекладин несущего каркаса. Он изготавливается из высокопрочной стали, а для защиты от коррозии имеет оцинкованное покрытие.

Существуют следующие размеры потолочного профиля для гипсокартона:

  • стандартная ширина составляет 6 см;
  • высота профиля – 2,7 см;
  • его длина бывает 3 и 4 метра;
  • толщина стали немного отличается у каждого производителя, но находится в районе 0,4-0,6 миллиметров.

Продольные потолочные рейки в каркасе потолка устанавливаются с шагом 60 или 40 см. В первом случае сооружается обычная обрешетка, а во втором – усиленная. Оба шага кратны ширине плиты гипсокартона, которая составляет 120 см. В итоге на один лист приходится по 3 или 4 металлических рейки.

Рейка крепится к базовому потолку на регулируемых или перфорированных подвесах. Также при сооружении каркаса не обойтись без направляющего профиля. Торцы потолочных реек заводятся между полками этого элемента, закрепленного на стенах по периметру помещения. Полки и широкая сторона потолочной рейки имеют профилированную поверхность.

Несущий профиль

Рейка с маркировкой UW является несущим элементом обрешетки. Она имеет такое же назначение, как потолочный профиль, но немного отличается от него габаритными размерами. Длина рейки доходит до 3 или 4 метров, высота составляет всего 4 см, а ширина находится в пределах 5-10 см. Профиль изготавливается из стали толщиной от 0,4 до 0,6 мм.

Несущий элемент обычно используют при создании фигурных потолков. Первый сплошной ярус потолочной конструкции обычно сооружается из потолочных и направляющих реек, а для устройства второго фигурного уровня применяют UW-рейку. Она может крепиться непосредственно на каркас первого уровня или монтироваться на подвесах. Профилированная поверхность есть только у широкой стороны этого элемента, а его полки гладкие.

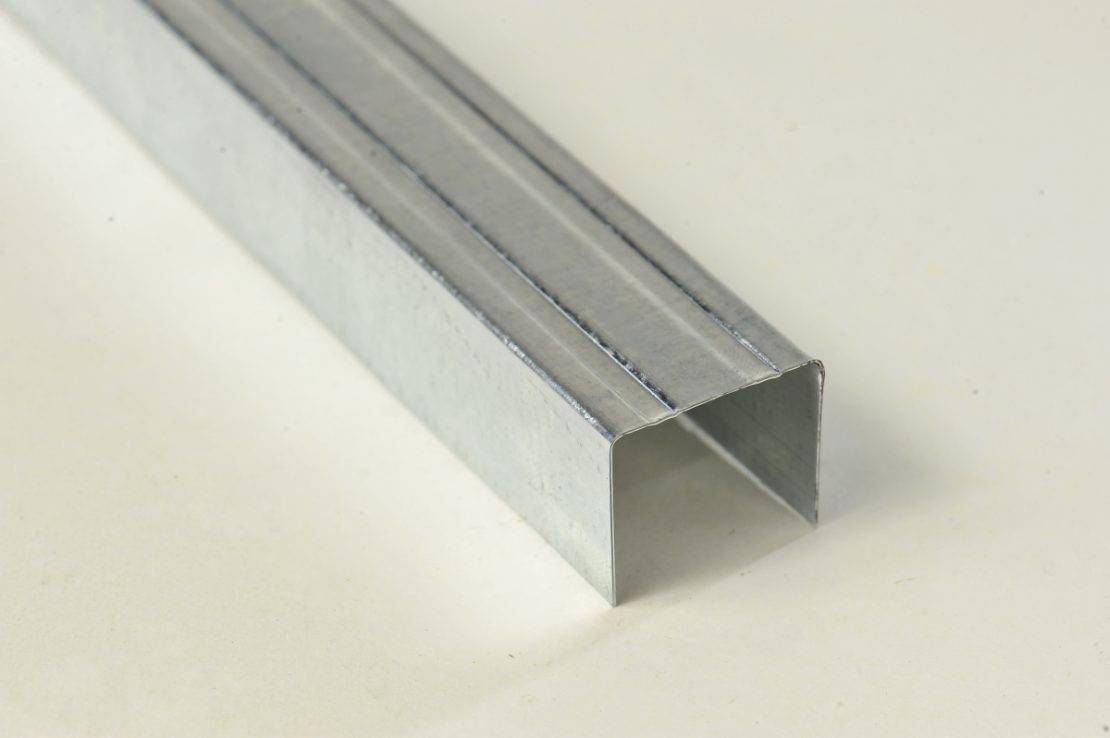

Направляющий

Чаще всего при сооружении различных конструкций используется профиль UD. Как правило, при возведении потолочного каркаса направляющий элемент монтируется на стены по периметру помещения. Также с его помощью оформляют край нижнего яруса в месте перепада высот. Для придания элементу необходимой жесткости его широкая сторона имеет профилированную поверхность, а полки элемента гладкие.

Габариты профиля следующие:

  • длина может быть 3 или 4 метра;
  • ширина – 2,5 см;
  • высота – 2,5 см;
  • толщина стали находится в пределах от 0,4 до 0,55 мм.

В продаже есть направляющие рейки с перфорацией и без нее. Первый вариант подходит для крепления к нему других элементов каркаса. Профиль потолочный направляющий предназначен для поддержки CD-рейки, которая заводится торцом в паз UD-планки и крепится к ней саморезами.

Особенности технологии монтажа

Чтобы потолок Кнауф прослужил не один десяток лет без снижения эксплуатационных и эстетических показателей, важно следовать четким правилам установки системы

Материалы и инструменты для проведения работ

Список материалов в расчете на 1 квадратный метр:

  • потолочный профиль 28х27 по размеру периметра комнаты;
  • профиль 60х27 мм длиной 3 м;
  • подвесы прямые и регулируемые 0,7 шт./м2;
  • крабы 1,7 шт.;
  • удлинители профиля при условии, что длина стены превышает 3 м;
  • дюбели и саморезы;
  • листы гипсокартона 1 м2;
  • шурупы LN 9 в количестве 1,4 шт./м2;
  • анкера 0,7 шт.;
  • шурупы TN 25 (клопы) 23 шт.;
  • дюбели К6/35 по 2 штуки на каждый погонный метр направляющих профилей;
  • шпаклевочная гипсовая смесь Кнауф 400 гр.;
  • лента-серпянка 1,2 м;
  • грунтовка глубокого проникновения Кнауф 100 мл.

Список инструментов:

  • болгарка с диском или ножницы по металлу;
  • рубанок для среза фаски с листа ГКЛ;
  • правило;
  • уровень лазерный, строительный;
  • рулетка;
  • шнур малярный;
  • острый нож для резки листов;
  • перфоратор;
  • шуруповерт.

Работы будут проводиться на высоте, потому пригодится прочная стремянка или стол, средства защиты для лица и рук.

Этап подготовки

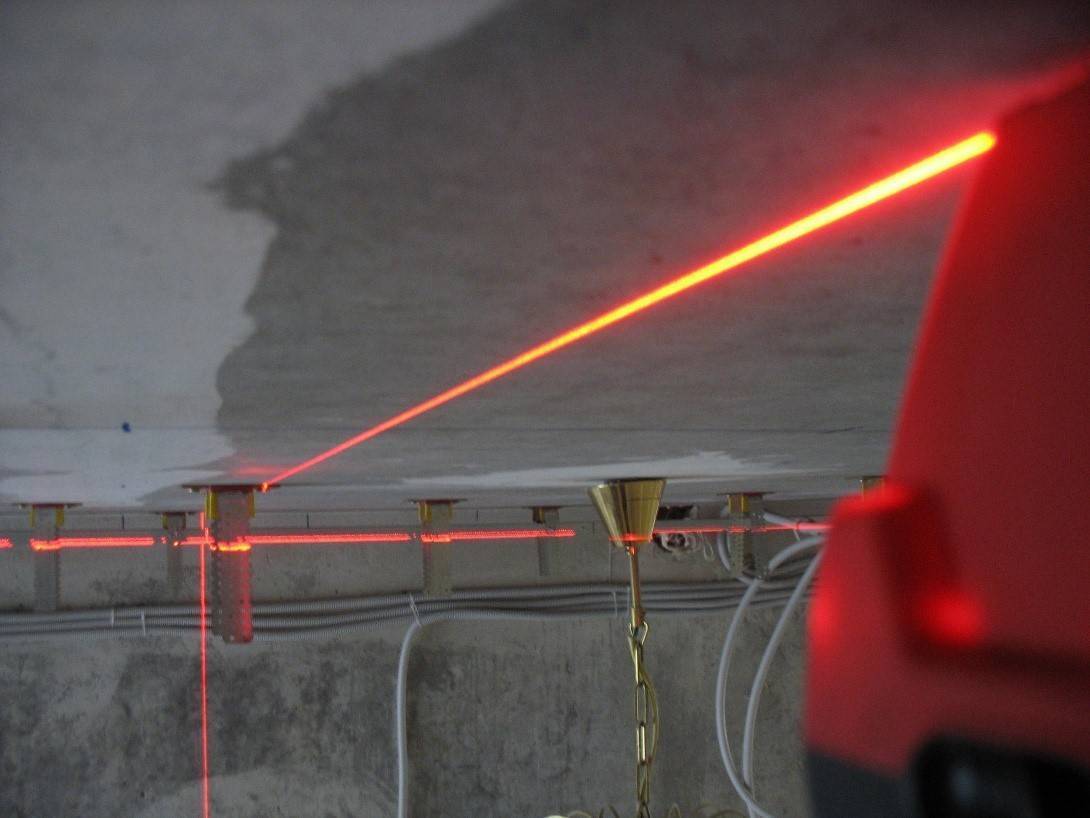

Первое, что нужно сделать, это разметить потолочную поверхность для последующей фиксации деталей. Пригодится малярный шнур, лазерный уровень, карандаш и рулетка. Для начала найти самый пониженный угол в помещении, отложить от него по стене отметку монтажа профиля. Затем перенести отметку на все другие углы уровнем, соединить точки малярным шнуром.

По плоскости потолка разметить точки крепления ПП профилей. Шаг расположения 0,4 м, по чертежу просчитать зоны установки подвесов – шаг 0,4-0,6 м или реже, все зависит от сложности и массы системы.

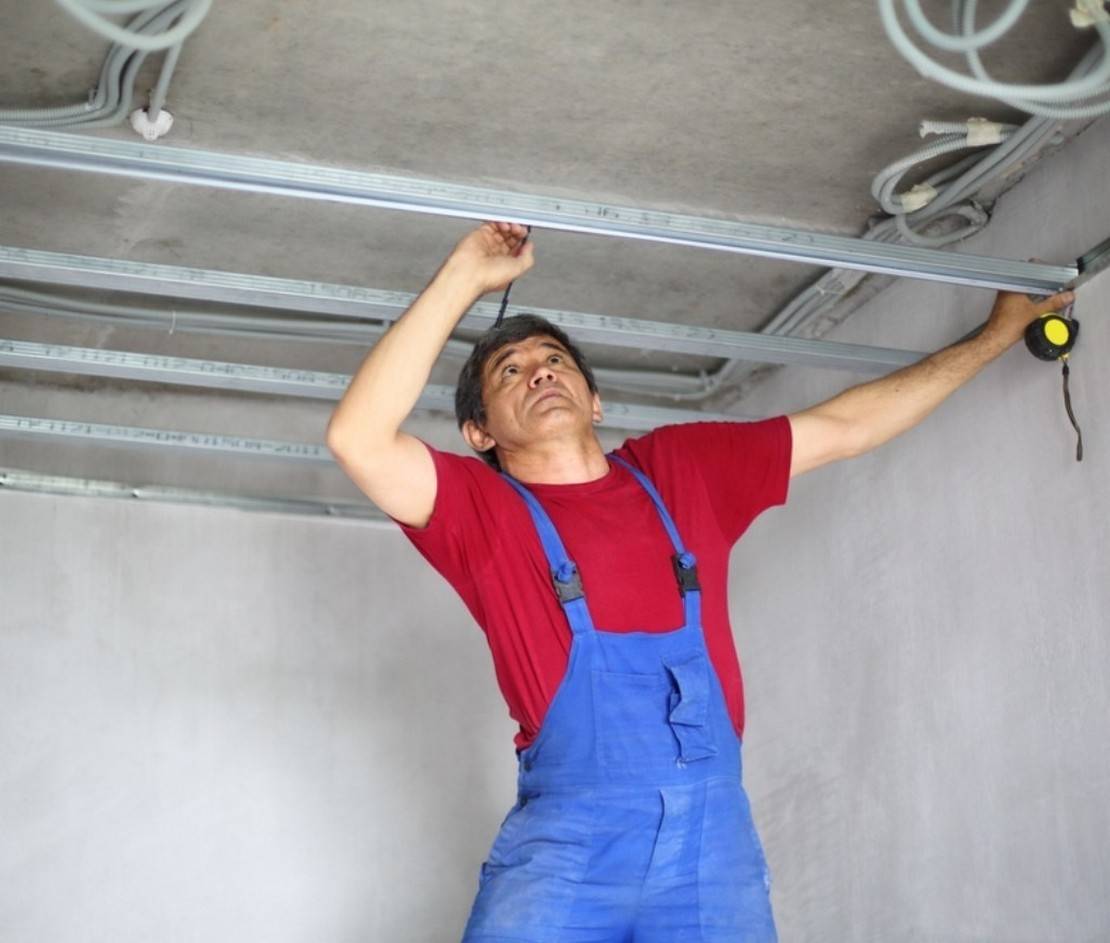

Установка каркаса

Перед началом работ следует проверить расположение проводки в стенах, чтобы случайно не попасть при бурении в провода. Пригодится металлоискатель или схема проводки по квартире.

После проверки безопасности монтаж каркаса будет быстрым:

  1. По границе черты на стенах закрепить направляющие элементы. Крепеж на саморезы или дюбели с шагом в 0,5 м.
  2. Потолочная разметка показывает точки фиксации подвесов. Их прикручивать на 2 дюбель-гвоздя.
  3. Нарезать потолочный профиль на куски нужного размера, завести концы в направляющие рейки на стенах, в средней части прикрепить к подвесам за уши с перфорацией – тут пригодятся короткие саморезы.
  4. Установить поперечные рейки, соединяя с продольными крабами. На подвесы поперечные элементы не фиксируются.

После установки каркаса потолок будет «расчерчен» на ячейки равной формы с размером 400х400 мм. Теперь надо натянуть между направляющими деталями шнур и подровнять обрешетку по уровню плоскости – это делается регулировкой длины подвесов.

Выкладка листов гипсокартона

Технология монтажа гипсокартона Кнауф на потолок не отличается сложностью. Работы начать с угла или центра комнаты, стыки смежных плит укладывать так, чтобы приходились ровно на середину рейки. По торцам стыки плиток должны располагаться с условием, чтобы в точке не сходились 4 смежных угла. Смещение делается на шаг профиля в 400 мм.

Монтаж листов выполняется поочередно, фиксация саморезами, после закрепления всех элементов шляпки метизов заделать шпаклевкой. Вкручивать саморезы в центре листа нужно с шагом в 250 мм, по периметру шаг 150 мм с отступом от края элемента не менее 150-250 мм.

Источник

Монтаж основания

Когда разметка выполнена, устанавливают каркас. Направляющие крепят на стенах и потолке. Способ монтажа основания зависит от вида каркаса. Деревянный каркас фиксируют следующим образом:

  • брус монтируют на основании с помощью подвеса;
  • направляющий брус крепят к строительному основанию, используя подкладки, которые помогают избежать возникновения искривлений потолка.

Металлический каркас монтируют так:

  • Профили фиксируют на подвесах. Между направляющими делают небольшой зазор в 10 мм. Это защитит поверхность от искривлений при перепадах температур.
  • Под направляющий профиль фиксируют уплотненную ленту.
  • Цельные профили фиксируют на длинных стенах. Для коротких стен направляющие обрезают, используя для этого ножницы по металлу. Не рекомендуется пользоваться другим инструментом во избежание повреждения слоя, который защищает поверхность от образования ржавчины. Направляющие фиксируют с помощью крепежей, которые устанавливают через каждые 30 см.

Технология монтажа

Если точно следовать технологии монтажа, то собранная конструкция прослужит не одно десятилетие при условии эксплуатации в нормальных условиях.

Инструменты и материалы для работы

Если для монтажа гипсокартона на потолок используется технология Кнауф, то для работы вам понадобятся следующие инструменты:

  • шуруповерт;
  • перфоратор;
  • ножницы для резки металлических изделий или болгарка с кругом для работы по металлу;
  • рубанок для выполнения фаски по краю листа гипсокартона;
  • правило;
  • уровни (строительный и лазерный);
  • рулетка;
  • малярный шнур;
  • канцелярский нож для резки ГКЛ.

Кроме этого, вам понадобятся следующие материалы (в скобках указан расход на квадратный метр):

  • ПН профиль марки Кнауф сечением 28х27 мм (количество равно периметру помещения);
  • ПП профиль марки Кнауф сечением 60х27 мм (2,9 м.п.);
  • прямой или регулируемый подвес (0,7 шт./м²);
  • соединитель типа «краб» (1,7 шт.);
  • элементы для удлинения профиля понадобятся, если стороны комнаты больше трех метров;
  • саморезы и дюбели;
  • гипсокартон марки Кнауф подходящей разновидности (1 м²);
  • шуруп LN 9 (количество равно 1,4 шт./м²);
  • анкерные элементы (0,7 штук);
  • шуруп TN 25, который в народе называют «клоп» (23 шт.);
  • дюбель К 6/35 (по 2 штуки на погонный метр направляющего профиля);
  • гипсовая шпаклевка Кнауф (0,4 кг);
  • армирующая лента (1,2 м.п.);
  • грунтовка марки Кнауф (0,1 л).

Подготовка поверхности

Для начала выполним разметку потолочной поверхности. Для этого используем малярный шнур, лазерный уровень и рулетку. Находим самый низкий угол комнаты, для этого перемеряем все углы помещения. Потом от этого угла откладывает вниз величину понижения нашей конструкции. Отметку переносим на другие углы комнаты при помощи лазерного уровня. Затем все отметки соединяем горизонтальными линиями на стенах.

На потолочной поверхности выполняем разметку под ПП профили. Их обычно монтируют с шагом 40 см. По этой разметке отмечаем места установки подвесов. Их шаг равен 40-60 см, но может быть и реже в зависимости от сложности и веса всей конструкции.

Монтаж каркаса

Убедитесь, что в месте вкручивания крепежных элементов в стены не проходит проводка, потому что это может привести к поражению электрическим током и обесточиванию помещения. Если у вас нет схемы разводки электрических проводов в комнате, то можете воспользоваться портативным металлоискателем.

Каркас монтируем в такой последовательности:

  1. По разметке на стенах крепим направляющие рейки. Крепеж выбираем в зависимости от материала стен. Шаг установки крепежных элементов равен 50 см.
  2. По разметке на потолке крепим подвесы. Для фиксации каждого элемента используем по два дюбель-гвоздя.
  3. Потолочные профили нарезают на отрезки требуемой длины и заводят их концы в направляющие на стенах. Среднюю часть профиля крепят к перфорированным ушам подвесов при помощи коротких саморезов.
  4. Монтируем поперечные профили каркаса. Их соединяем с продольными рейками посредством соединителей типа «краб». Крепить эти элементы на подвесы не нужно.
  5. В итоге получается каркас с ячейками 40х40 см. После этого натягиваем шнур между направляющими рейками на стенах и выравниванием положение каркаса в одной плоскости. Для этого регулируем длину подвесов.

Монтаж листов ГКЛ

Крепление листов гипсокартона начинают от угла или центра помещения. Стыки соседних плит должны приходиться на середину профиля. Торцевой стык плит в соседнем ряду должен смещаться так, чтобы в одной точке не сходились четыре угла. Обычно смещение делают на шаг профиля равный 400 мм.

Если на листе нет готовой фаски, то ее снимают рубанком до начала монтажа. Фаска делается под углом 22 градуса к плоскости листа и на глубину 1/3 толщины. Она нужна для шпаклевания и армирования швов.

Для фиксации плит гипсокартона используем самонарезающиеся шурупы. Крепежные элементы углубляют в тело материала, а это место потом шпаклюют. Шаг установки крепежей в центральной части листа равен 25 см, а по его периметру – 15 см. От края плиты саморез вкручивают на расстоянии не менее 15-25 мм.

Несколько слов о монтаже

Главное назначение профилей стоечного вида – закрепить гипсокартонную плиту на каркасе. Для монтажа используют анкерные болты, или, как вариант, саморезы “металл-металл”. Чтобы усилить защиту, под гипсокартон подкладывают строительною уплотнительную ленту.
Для монтажа нужно взять два вида потолочного профиля: стоечный и направляющий. Их количество зависит от размеров проекта. Направляющие устанавливаются вдоль стенки, с которой работают. Стоечный профиль Кнауф рассчитывают в зависимости от количества используемых гипсокартонных листов. Под каждый лист берут не меньше трех стоек: с каждого края и посредине.
Видео-обзор разновидностей каркасных деталей:Видео-обзор разновидностей каркасных деталей

Дополнительные приспособления для потолочного каркаса

При сборке металлического каркаса на потолке используются различные приспособления, комплектующие и вспомогательные детали:

  1. Листы гипсокартона прикручиваются к металлическому каркасу шурупами TN25. Для соединения элементов каркаса между собой применяются LB-саморезы № 9, 11, 16.
  2. Чтобы закрепить направляющую рейку на стенах помещения, понадобятся пластиковые дюбели и саморезы к ним.
  3. Каждый перфорированный подвес закрепляется на базовом потолке парой анкеров-клиньев с антикоррозионным покрытием.
  4. Для стыковки потолочных профилей в перпендикулярных плоскостях используют двухуровневые соединители. Они пригодятся при сборке многоуровневого потолка. Крепятся соединители при помощи укороченных саморезов.
  5. Чтобы проложить проводку через каркас, в некоторых металлических элементах нужно прорезать отверстия. Проще всего этого сделать с помощью механического просекателя.
  6. Для фиксации каркасной конструкции на заданном расстоянии от базового потолка понадобятся перфорированные или регулируемые подвесы.
  7. Соединители типа «краб» применяются для стыковки 2,3 или 4 профилей в одной плоскости. Один элемент способен справиться с нагрузкой в 20 кг/м². Крабы крепятся на защелки без использования саморезов.
  8. Если нужно увеличить потолочные профили в длину, то понадобятся специальные удлинители. Они крепятся с боковой стороны рейки при помощи пары саморезов.
  9. Вместо «крабов» можно использовать угловые соединители, которые позволяют стыковать планки в одной плоскости.
  10. Чтобы соединять металлические элементы между собой без применения саморезов, понадобятся клещи.
  11. Для высверливания отверстий под крепежные элементы в стеновой и потолочной поверхности пригодится перфоратор.
  12. Намного проще и быстрее вкручивать саморезы при помощи шуруповерта.

Существует несколько видов подвесов, которые используются для фиксации каркаса на заданном расстоянии от базовой поверхности:

  • Прямые подвесы имеют П-образную форму и перфорированные уши. С их помощью можно закрепить обрешетку на расстоянии максимум 12,5 см от основного потолка. Максимальная несущая способность этого элемента составляет 40 кг/м².
  • Анкерные регулируемые подвесы имеют специальные тяжи, которые можно плавно регулировать для установки конструкции на нужном расстоянии от основания. Максимальное расстояние составляет 1 м. Одна шпилька выдерживает вес в 25 кг/м².

Характеристики

Стойкость к внешним воздействиям и прочность, что обеспечивает длительный срок эксплуатации;
Безопасность и экологичность используемого материала – изготавливается ППН из оцинкованной стали, поэтому не подверженность коррозии и деформации;
Устойчивость к действию влаги и резким температурным изменениям;
Доступная цена, что немаловажно при крупных строительных работах;
Длина 300 или 400 см, толщина – 0,35, 0,45 и 0,6 мм; отверстия имеют диаметр 0,8 см, расположены с шагом в 25 см;
Функциональность – ПН можно крепить и к стенам, и к потолку или полу;
Стенки ПН сделаны с продольным рифлением, что придает материалу еще больше прочности и жесткости;
Легкость в монтаже – уже имеющиеся отверстия облегчают процесс и сокращают время монтажа;
Возможность создания криволинейных форм играет немаловажную роль при устройстве сложной конструкции округлой формы (применяется ПН толщиной 0,35 мм).

Элементы для сборки потолка Кнауф из гипсокартона

В комплект для сборки подвесного потолка входят листы гипсокартона, металлические профили, подвесы, крепежи. Чтобы определить объем закупки материала, необходимо предварительно рассчитать количество элементов. Проще всего сделать расчеты по составленному плану-схеме. Также чертеж поможет определиться с видом всей конструкции.

Профили ПН 27х28 и ПП 60х27

Обе разновидности оцинкованных профилей необходимы, чтобы соорудить подвесной потолок из гипсокартона по технологии Кнауф.

Профилей два:

  1. Профиль потолочный Кнауф 60х27х3000 мм – основной элемент для каркаса. Несущая ламель закрепляется на П-образные держатели. По широкой стороне элемента размещаются и скрепляются листы материала. Монтаж на саморезы с увеличенным диаметром шляпки. Крепежи нужно утапливать в лист на 1 мм. Затем точки крепежей шпаклюются. Вес потолочного профиля ПП 60х27 3 м равен 1,8 кг, при пересчете на 1 п.м. получается масса 0,6 кг.
  2. ПН (профиль направляющий) 27х28х0,5 мм монтируется по периметру комнаты на стеновые панели. Крепеж – дюбеля. Профиль дополнен рейками, расположенными между полками, куда и вставляется потолочный элемент. Масса НП равна 0,4 кг на п.м.

Подвесы и соединители

Элементы необходимы для монтажа несущего профиля к основанию. Составляя схему размещения подвесного потолка Кнауф, следует учесть шаг размещения подвесов, он не должен быть более 0,6 м. П-образный прямой подвес выдерживает массу 40кг/м2, регулируемый – 25 кг/м2. Но при этом регулируемые подвесы могут опускаться на высоту более 125 мм, а П-образные прямые – нет.

Крепеж стыкуемых профилей на «крабы» из оцинкованной стали. Крепежи оснащены специальными «защелками», прочно удерживающими элементы у основания и между собой.

Листы гипсокартона Кнауф

Производитель предлагает ассортимент листовой продукции с разными эксплуатационными и техническими характеристиками. Главное различие ГКЛ – толщина.

Типы:

  1. Конструкционный. Толщина 12,5 мм, утяжеленная масса. Применяется для облицовки потолка в помещениях со средним и переменным уровнем влажности.
  2. Потолочный. Толщина 9 мм, малый вес. Пригоден для обшивания потолочной системы в помещениях с низким уровнем влажности.
  3. Влагостойкий. Толщина от 12,5 мм, масса высокая, оттенок листа зеленый. Выдерживает прямой контакт с водой, не портится от водяной взвеси, горячего пара.
  4. Арочный. Толщина 6,5 мм, облегченная масса, легко гнется. Применяется для облицовки фигурных конструкций.
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
