Преобразователь напряжения 12 220 В своими руками

Трансформатор: подберём или сами

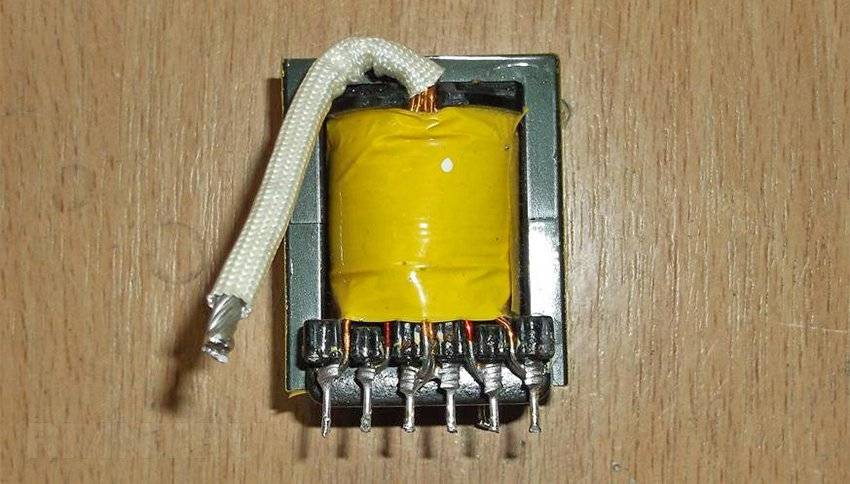

Для сборки инвертора нам не хватает всего одного элемента схемы, выполняющего трансформацию низкого напряжения в высокое. Вы можете использовать трансформаторы из блоков питания персональных компьютеров и старых ИБП, их обмотки как раз рассчитаны на трансформацию 12/24–250 В и обратно, остаётся лишь правильно определить выводы.

И всё же лучше намотать трансформатор своими руками, благо что ферритовые кольца дают возможность сделать это самому и с любыми параметрами. Феррит обладает отличной электромагнитной проводимостью, а значит, потери при трансформации будут минимальными даже если провод намотан вручную и не плотно. К тому же вы легко рассчитаете необходимое количество витков и толщину провода по имеющимся в сети калькуляторам.

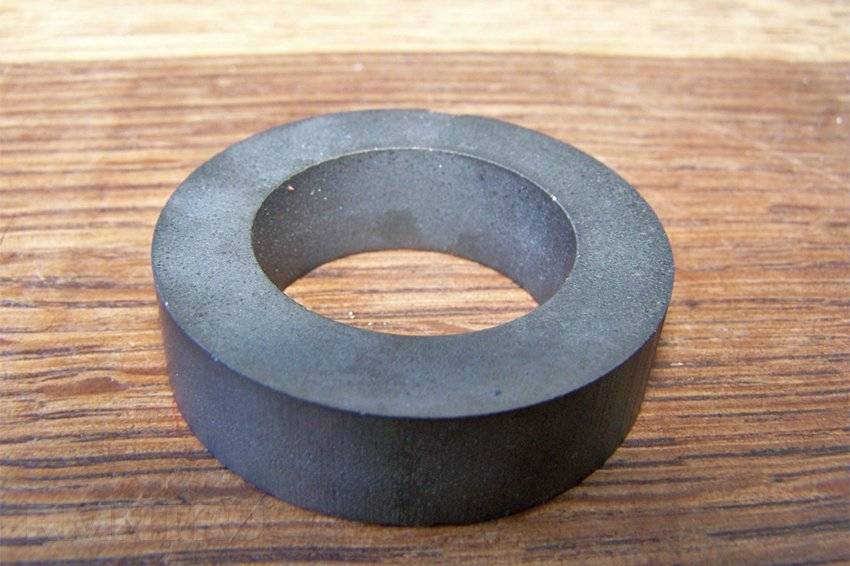

Перед намоткой кольцо сердечника нужно подготовить — снять надфилем острые кромки и плотно обмотать изолятором — стеклотканью, пропитанной эпоксидным клеем. Далее следует намотка первичной обмотки из толстого медного провода расчётного сечения. После набора нужного количества витков их необходимо равномерно распределить по поверхности кольца с равным интервалом. Выводы обмотки соединяются согласно схеме и изолируются термоусадкой.

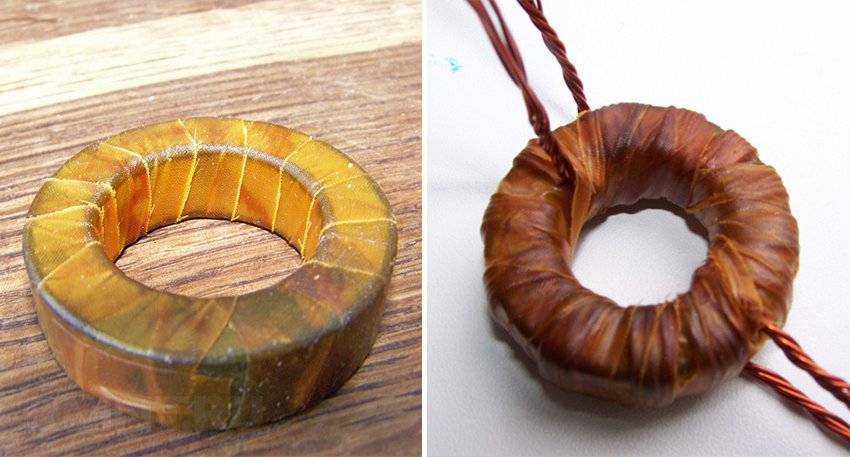

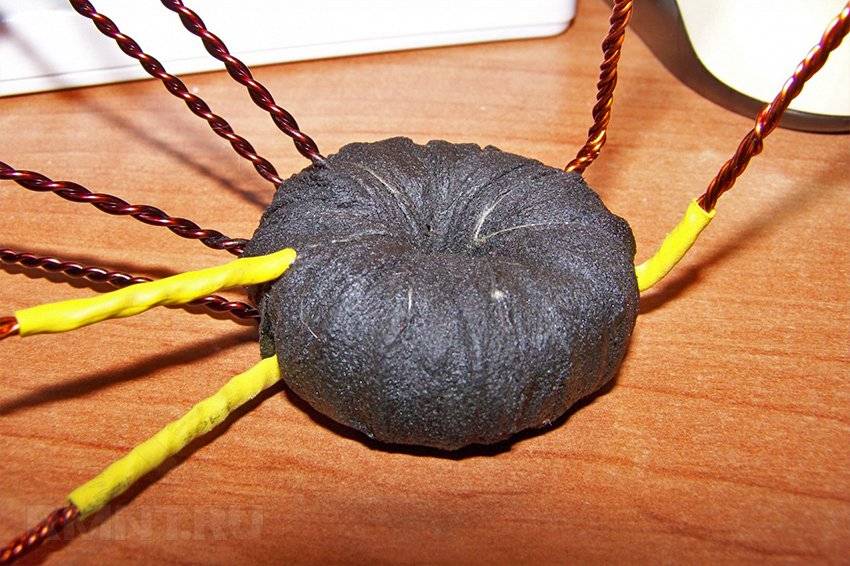

Первичная обмотка покрывается двумя слоями лавсановой изоленты, затем наматывается высоковольтная вторичная обмотка и ещё один слой изоляции. Важный момент — мотать «вторичку» нужно в обратном направлении, иначе трансформатор работать не будет. В завершение к одному из отводов нужно припаять в разрыв полупроводниковый термопредохранитель, ток и температура срабатывания которого определяются параметрами провода вторичной обмотки (корпус предохранителя нужно плотно примотать к трансформатору). Сверху трансформатор обматывается двумя слоями виниловой изоляции без клейкой основы, конец закрепляется стяжкой или цианакрилатным клеем.

Самостоятельное изготовление устройства

Если по каким-то причинам не получается приобрести преобразователь напряжения 12в на 220в, то инвертор своими руками несложно изготовить и в домашних условиях. В первую очередь это относится к аналоговым устройствам, радиодетали для которых можно взять из старой техники. Кроме того, при самостоятельной сборке получится разобраться в нюансах построения, что может пригодиться для осуществления ремонта приборов такого типа.

Простой и надёжный инвертор

Существует большое количество разнообразных схем преобразователей. Работа их основана на использовании задающего генератора, управляющего работой транзисторных ключей. А они, в свою очередь, передают импульсный сигнал на трансформатор, задача которого преобразовать сигнал до уровня 220 вольт. Использование в качестве ключей мощных полевых транзисторов (мосфетов) значительно упрощает схемотехнику устройств.

К выходам микросхемы, прямому и инверсному, подключаются мосфеты IRL2505. Сопротивление открытого канала IRL2505 составляет всего 0,008 Ом. Это даёт возможность не использовать радиаторы при требуемой мощности до 100 Вт.

Частота генерации микросхемы задаётся цепочкой R1-С1 и рассчитывается по формуле: f=70000/(R1*C1). Цепочка R2-C2 предназначена для плавного запуска генератора. В качестве линейного стабилизатора DA2 используется 78L08, с напряжением стабилизации +8 вольт. Резисторы используются мощностью 0,25 ватт. Конденсатор С1 ставится плёночного типа, а С6 любого вида, но рассчитанный на номинальное напряжение не менее 400 вольт. Трансформатор используется с обмотками, рассчитанными на 220 и 12 вольт.

Схема на транзисторах

В качестве основы для изготовления конструкции используется генератор, работающий на частоте 57 Гц. Задающий генератор управляет работой силовых ключей, выполненный на мощных полевых транзисторах. Эти транзисторы можно заменить на IRFZ40, IRF3205, IRF3808, а биполярные на КТ815/817/819/805.

Мощность инвертора зависит от количества комплементарных пар полевиков на выходе и характеристик трансформатора. Напряжение на выходе составляет 220–260 вольт. При использовании двух пар транзисторов мощность достигает 300 ватт. Такой преобразователь не требует наладки и при правильной сборке и исправных радиодеталях работает сразу. При работе без нагрузки ток потребления составляет до 300 мА. Для надёжной работы транзисторы устанавливаются на теплоотвод через изоляционные прокладки. Силовые дорожки, в случае развода на печатной плате, выполняются шириной не менее 5 мм или проводом сечением от 0,75 мм2.

Суть работы устройства заключается в преобразовании постоянного напряжения в переменное, после чего сигнал подаётся на повышающий трансформатор. Первичная обмотка повышающего трансформатора с 12 на 220 вольт имеет меньшее количество витков, чем вторичная. При протекании тока в первичной обмотке, под действием переменного магнитного поля, на вторичной обмотке возникает электродвижущая сила (ЭДС). При подключении нагрузки к вторичной обмотке по ней начинает протекать переменный ток. Для расчёта трансформатора можно воспользоваться справочниками или онлайн-калькуляторами, но проще взять готовый из ненужного источника бесперебойного питания.

Мощный повышающий прибор

Такие преобразователи изготавливаются по сложным схемам и сложны для повторения даже опытным радиолюбителям. Например, схема инвертора 12 в 220 на 3000Вт:

Своими руками выполнить такую схему практически невозможно, так как потребуется не только правильно рассчитать трансформаторы, но и верно настроить задающий генератор. А такие операции выполнить без специального оборудования затруднительно.

Генератор выполнен на микросхеме TL081. Его питание осуществляется девяти вольтовым стабилизатором. Сигнал в микросхеме преобразуется, уменьшается по частоте и подаётся на силовые ключи. В схеме реализована защита выхода от перегрузки, а вход защищается плавким предохранителем от перенапряжения.

Originally posted 2018-04-18 12:30:34.

Преобразователь с 12В на 220В своими руками

Конструкция такого самодельного преобразователя с 12 на 220 проста и может быть повторена, даже если у вас нет особых навыков в области электроники. Ядро схемы — симметричный мультивибратор, который можно построить на маломощных транзисторах серии КТ361. Мощность рассматриваемого преобразователя во многом зависит от мощности самого трансформатора и числа пар транзисторных ключей.

Схема прекрасно работает и на отечественных компонентах, ниже о заменах номиналов.

2SC912 — можно заменить буквально любыми маломощными, типа КТ361 или КТ3107 и т.п. На этих транзисторах собрана схема мультивибратора — формирователей импульсов.

2SC1061 — на транзисторы средней мощности типа КТ817, КТ815 с любыми буквами. На крайняк можно использовать более мощные НЧ транзисторы. Эти транзисторы предварительно усиливают сигнал (буферный каскад) и подают его на выходники.

Выходные каскады — именно они являются силовой частью схемы. Тут можно использовать транзисторы серии КТ819 (желательно с буквами ГМ).

Для повышения выходной мощности можно использовать более мощные биполярные транзисторы серии КТ827 или КТ825.

Трансформатор можно взять готовый или же мотать самому. Намоточных данных не могу дать, поскольку они зависят от мощности используемого трансформатора. Использован в данном случае сетевой трансформатор на 400 ватт. Трансформатор имеет две обмотки на 12 вольт, Сетевая обмотка тоже стандартная. Первичные обмотки должны быть намотаны проводом, диаметр который от 2 до 4мм.

Предлагаемый самодельный преобразователь напряжения 12 220, может питать нагрузки с мощностью до пол киловатта, но мощность может быть увеличена (увеличением числа транзисторов и соответственно трансформатора).

Уменьшением количества каскадов можно снизить общую мощность устройства. Это даст возможность использования маломощных трансформаторов, которые найти достаточно просто. В качестве трансформатора может быть использован готовый сетевой трансформатор от китайских бытовых сабвуферов. Такие сабвуферные комплексы (2:1, 3:1 или 5:1) питаются от двухполярного источника на 12 или 17 вольт. Во время работы транзисторы выходного каскада будут перегреваться, поэтому их нужно укрепить на теплоотвод, но не забудьте изолировать каждый транзистор от радиатора.

Данный преобразователь 12В > 220В, был собран для проверки и на скорую руку, поэтому монтаж компонентов получился неаккуратным, с этим прошу простить.

18.10.2013

Оценить самоделку, мастер-класс, идею. Комментарии

Аккумуляторные батареи

Инвертор 12 в 220, сделанный самотоятельно не может работать сам по себе. Для преобразования напряжения в 12 вольт, его нужно вначале откуда-то получить. Таким источником электроэнергии служат аккумуляторные батареи свинцово-кислотного типа. Эти химические устройства способны регулярно выполнять отдачу больших токов, не утрачивая своей работоспособности за 12-15 циклов зарядки и разрядки.

Чтобы АКБ преждевременно не вышла из строя, ее напряжение отслеживается с помощью контроллера, предотвращающего чрезмерный разряд. Однако, следует помнить, что в родных АКБ бесперебойников используется гелевый электролит, а в автомобильных батареях – жидкий. Поэтому режимы зарядки у них различаются. Токи, пропускаемые сквозь гель, не подходят для жидкого электролита. Таким образом, источник бесперебойного питания будет регулярно не до конца заряжать автомобильный аккумулятор, и он быстро выйдет из строя. Во избежание подобных ситуаций, у инвертора 12 в 220 на основе ИБП в комплекте должно быть отдельное зарядное устройство для АКБ. Его также возможно сделать самостоятельно.

Мощность аккумуляторной батареи выбирается в соответствии с основными целями и задачами преобразователя напряжения. Этот показатель рассчитывается как мощность, отдаваемая потребителям, разделенная на КПД инвертора. В любом случае следует не допускать полной разрядки аккумулятора, устанавливать для этой цели специальные ограничители работы или контроллеры. При отсутствии этих приборов, конструкция инвертора должна соответствовать возможностям имеющейся батареи.

В среднем кислотные аккумуляторы могут работать без заметной потери своего ресурса в течение 2 часов при токе 12 А и мощности 60 А/ч, 24 А – 120 А/ч, 42 А – 210 А/ч. Учитывая имеющийся КПД преобразования допустимая долговременная мощность нагрузки будет соответственно 120, 230 и 400 Вт. На короткое время может быть подключена повышенная нагрузка, тогда мощность возрастает примерно в 2,5 раза. Однако, после такой интенсивной работы, батарея должна отдыхать как минимум 20 минут.

Таким образом, правильно рассчитанный самодельный инвертор и соответствующий аккумулятор нужной мощности непременно дадут желаемые результаты. Для постоянной работы эти устройства не годятся, но вполне способны решить проблему энергоснабжения нужных потребителей в течение достаточно продолжительного периода времени.

Инвертор с 24 в 220 вольт

Расчет времени работы инвертора от аккумулятора

Что такое инвертор напряжения

Гибридный инвертор

Трехфазный инвертор

Автомобильный инвертор с 12 на 220

Температурная защита

Покупая преобразователь, почти каждый автомобилист хочет использовать его как в холодное время года, так и жарким летом. Поэтому если этот параметр тоже важен для вас, обязательно уточните этот момент у продавца, а лучше прочитайте инструкцию и характеристики прибора. Чаще всего производители указывают диапазон от -5 до +40 градусов, но встречаются и более стойкие модели или, наоборот, инверторы, которые плохо переносят перепады температурного режима.

Кроме этого, качественный инвертор обязательно будет оснащен системой, предохраняющей от:

неправильного подключения электроприборов;
несоблюдения полярности;
коротких замыканий;
слишком низкого или высокого входного напряжения;
перегрева;
перегрузок на выходе.

Поиск поломок и их устранение

Самые распространенные поломки – это низкое напряжение на выходе или его отсутствие. Может такая неисправность в преобразователях напряжения 12/220 В возникнуть по следующим причинам:

Поломка ШИМ-модулятора или полный отказ обоих плеч инвертора. Вторая поломка встречается крайне редко. Чтобы осуществить проверку, можно воспользоваться простейшим пробником на светодиоде. В том случае, если ШИМ-модулятор исправен, светодиод будет часто вспыхивать. Желательно проверить целостность всех соединений и обмотки трансформатора.
Слишком низкое напряжение на выходе – это признак того, что вышло из строя одно плечо. Признак поломки транзистора – это низкая температура радиатора, на котором он установлен.

Все неисправности, которые возникают в схемах, приведенных в статье, устраняются достаточно быстро. И стоимость ремонта таких преобразователей напряжения 12/220 В низкая – все запчасти можно найти буквально на свалке.

Источники тока

В качестве источника питания обычно выступает основной аккумулятор автомобиля. Мне часто приходится общаться с автоэлектриками и иногда заниматься диагностикой бортовой электроники транспорта специальными диагностическими приборами.

Рекомендую для питания преобразователя тока использовать отдельную батарею на 12v. Частенько забывают отключить сам инвертор или нагрузку от него, и он полностью высаживает основной аккумулятор авто под капотом. Высаживает очень сильно, потом завести двигатель очень сложно, когда нечем прикурить.

Емкость любой батареи вы может посчитать самостоятельно. Покажу пример на хорошей отечественной модели «Зверь» от АкТех.

номинальная ёмкость 55 Ампер часов;
максимальный ток 500А, влияет на отдачу тока стартеру при запуске двигателя;
номинальной напряжение 12В.
запас энергии полностью заряженного 12В * 55Ач = 660вт

Знаю мощность вашего источника, вы можете рассчитать примерное время работы. Только не надо сильно высаживать ниже 11В, иначе это сильно сократит срок его службы. Храните батарею только в заряженном состоянии.

Для питания повышающего преобразователя аккумулятору не нужны такие характеристики, как высокий пусковой ток и устойчивая работа при низких температурах. Это поможет вам сэкономить денежку и взять ёмкость побольше. Отличные параметры потребуются только для эксплуатации в отдаленных районах крайнего севера, когда при низкой температуре ёмкость и ток снижаются.

Многие из вас знают, что по «Закону и защите прав потребителей» некоторые товары можно вернуть обратно в течение 14 дней если вам не понравился цвет, форма или сила тока. Ко мне обращаются с вопросом, можно ли купить аккум, попользоваться им неделю на даче и потом вернуть обратно в магазин с возвратом денежки. Получить денежку обратно по закону получится только в том случае, если не будет возможности обменять на аналогичный товар.

Как устроен инвертор для ламп дневного света

Чтобы изготовить преобразователь, который позволит осветить помещение любых размеров или авто достаточно использовать схему сборки своими руками. Импульсные преобразователи VOLTSL относятся к двухтактным. Они смонтированы на блоках питания TL 494 (КС 1114ЕУ4). Микросхемы управляются силовыми частями блока питания и состоят из:

генератора напряжения;
источника, стабилизирующего напряжение;
двух транзисторов на выходных источниках электротока, емкость которых составляет 0,7 мм и 0,1 В.

Чтобы выполнить монтаж необходимо предусмотреть приобретение выпрямительных диодов и трансформатора от блока питания. Следует разобраться с вопросом о перемотке трансформаторов. Выполняя данную работу самостоятельно следуют рассчитать до 100 кГц. Приобретается каждый резистор, с учетом схемы R1 и R2, создающий проход импульса тока у выхода. Рабочую частоту формируют при создании цепи С1 и R3. Монтируются диоды HR307, если же они отсутствуют, то используют HER304. Достаточно хорошо зарекомендовали себя диоды КД213. Подбор конденсаторов осуществляется имеющих различную емкость. Спаянные микросхемы помещаются в панели. Схемы могут функционировать на протяжении четырех часов — конструкция транзисторов при этом не перегревается, и в настройке они не нуждаются.

Трансформаторы подлежат самостоятельным намоткам. Поэтому необходимо заблаговременно запасаться ферритовыми кольцами, диаметр которых составляет 30 мм. В основе используется пропорция витков на намотке 1:120, тогда как 1:1 является первичной обмоткой, а 20 составляет 200 витков со вторичным покрытием.

Изначально выполняется намотка вторичной обмотки с применением провода, у которого сечение составляет 0,4 мм. На следующем этапе создается первичное покрытие, которое состоит из 2 половинок по десять витков на каждой из них. Многожильный мягкий провод в диаметре 0,8 мм используется для создания полуобмотки. Чтобы переделать трансформатор допускается использование устройства для 12-вольтовой лампы, , которая подсвечивает потолок. Снимается вторичная обмотка, а полуобмотка создается при наматывании покрытий, когда провод вдвое сложенный. После этого соединяющее место разрезается, а каждый конец проводов спаивается совместно, благодаря чему происходит формирование центра обмотки.

Для бесперебойной работы необходимо использование мощных металлических проводников или полевых транзисторов IRFL44N LRF46N. Для преобразователей устанавливаются диоды HER307 и КД213. В качестве конденсаторов применяются компьютерные блоки питания, с диаметром в 18 мм.

Инверторы надежным образом защищаются от перегрузки, если на выходах выполняется установка предохранителя и диода

Важно, чтобы соблюдение правил техники безопасности четко выполнялось: то есть необходимо избегать высоких напряжений. Заряды в конденсаторах могут храниться на протяжении 24 часов

Разрядку осуществляют при помощи накаливающих ламп на 220 В.

Инвертор своими руками 12 в 220 можно изготовить согласно простой схемы. Такое устройство считается достаточно удобным аппаратом, который позволяет получать напряжение в 220 В. Любые приборы, изготавливаемые в домашних условиях, в некоторых ситуациях абсолютно ничем не уступают заводским изделиям, а в некоторых случаях даже превосходят их.

Преобразователи и их типы

Есть три типа преобразователей 12-220 В. Первый — из 12 В получают 220 В. Такие инверторы популярный у автомобилистов: через них можно подключать стандартные устройства — телевизоры, пылесосы и т.д. Обратное преобразование — из 220 В в 12 — требуется нечасто, обычно в помещениях с тяжелыми условиями эксплуатации (повышенная влажность) для обеспечения электробезопасности. Например, в парилках, бассейнах или ванных. Чтобы не рисковать, стандартное напряжение в 220 В понижают до 12, используя соответствующее оборудование.

Преобразователи напряжения есть в достаточном количестве в магазинах

Третий вариант — это, скорее, стабилизатор на базе двух преобразователей. Сначала стандартные 220 В преобразуются в 12 В, затем обратно в 220 В. Такое двойное преобразование позволяет иметь на выходе идеальную синусоиду. Такие устройства необходимы для нормальной работы большинства бытовой техники с электронным управлением. Во всяком случае, при установке газового котла настоятельно советуют запитать его именно через такой преобразователь — его электроника очень чувствительная к качеству питания, а замена платы управления стоит примерно как половина котла.

Преобразователь напряжения 12 220 своими руками простая схема 500 ватт

Скачать плату в формате lay. Плата без деталей показана только дорожками.

О диодах: любые, ставил кд 103, кд 521, любые импульсные маломощные. Схема не критична к деталям. Ставилось все, что под руки попадало. Выходные силовые транзисторы, в зависимости от требуемой мощности и применяемого трансформатора от кт 805. кт 827 (кт 817 + кт 819), германиевые П210 до мощных полевых транзисторов. Иногда схему выворачивал под другую полярность, вынуждало отсутствие деталей. Ставились выходные кт 825, а раскачка кт 972 (но в такой схеме нужна была тонкая настройка токов баз, подбор самих транзисторов, очень не устойчив). Обычно схема работала на частоте 50 герц, хотя допускаются перенастройки, делал и на 4 кГц (частоту менять подбором конденсаторов в обвязке микросхемы и применять трансформатор на ферритовых сердечниках).

Трансформатор, это отдельная история. В основном перематывал телевизионные ТС250, ТС270, ТС280 и им подобные с двумя катушками, они просты в разборке. Сматывал все обмотки, оставлял только сетевую, при сматывании определял количество витков на вольт и доматывал проводом 1 — 2 мм в диаметре, в зависимости от мощности (для ТС 280 и 200 ватт мощности брал не тоньше 1.5 медь) для получения напряжения примерно 10.5 -11.5 вольт. Иногда использовал готовые трансформаторы со списанной военной техники ТН-61, ТН-48, один мощностью 180 ватт, второй до 100, иногда их параллелил по 2шт для большей выходной мощности. Выходное напряжение этих трансформаторов — 4х6 вольт, с дополнительными регулировочными отводами как по первичной обмотки так и по вторичной. Соединял вторички (для преобразователя они станут частью первичной обмотки) параллельно — последовательно 2х2 для получения одной обмотки с отводом от средины, регулировочными выводами на первичке (у преобразователя это вторичная, выходная обмотка) добивался большего напряжения, так при раскладке 12х220 на выходе всегда будет 200-210 вольт (по этой причине всегда доматывал трансформаторы на 10.5 — 11 вольт).

В принципе, если напряжения выхода не критично (критично было для питания ламповых телевизоров, при пониженном напряжении падалачувствительность радиотракта и контрастность изображения), то можно использовать и 9-13-ти вольтовые обмотки в любых трансформаторах (чем на ниже напряжения был рассчитан транс, тем более высокое получите на выходе преобразователя), обмотка должна выдерживать ток 8-12 ампер и выше.

Преобразователь напряжения на полевых транзисторах, 12В — 220В/50Гц

Микросхема КР1211ЕУ1 имеет прямой и инверсный выход. Это выводы 4 и 6 соответственно. Уровень сигнала на этих выходах достаточен для непосредственного управления выходными транзисторами: транзисторы открываются импульсами высокого уровня. Причем между ними самой микросхемой формируется пауза (низкий уровень), которая на некоторый промежуток времени, иногда его называют «мертвым временем», удерживает оба транзистора в закрытом состоянии. Это сделано для того, чтобы исключить появление сквозного тока при открытии обоих ключей сразу.

Частота генератора задается цепочкой R1 – C1, ее можно рассчитать по формуле:

Чтобы получить частоту f в герцах, надо подставить:

R1 — в килоомах; С1 — в нанофарадах.

Цепь R2 – C2 используется в качестве пусковой.

Вывод 1 микросхемы позволяет осуществить отключение генерации импульсов, для чего на него необходимо подать высокий уровень. Это свойство можно использовать для дистанционного управления или для защиты. В данной схеме эта функция не используется, поэтому вывод 1 просто соединен с общим проводом.

Трансформатор можно применить любой готовый, у которого есть две выходные обмотки на 12В. Мощность трансформатора зависит от нагрузки и должна быть в 2,5 раза выше: предположим, что мощность нагрузки 30Вт. Тогда мощность трансформатора должна быть не менее 30*2,5 = 75Вт.

Я использовал трансформатор ТС-180-2 от старого черно-белого телевизора (см. Рис.2). Мощность трансформатора 180 Вт.

Рис.2. Преобразователь напряжения на трансформаторе ТС-180-2

Правда, трансформатор пришлось перемотать. Первичку оставил, поскольку она рассчитана на 220 В (в преобразователе она служит вторичкой). А первичку (точнее две первички) для преобразователя намотал самостоятельно (предварительно сняв все ненужные обмотки). Мотал медным проводом в диаметре 2,5 мм. На 12 В в трансформаторе ТС-180-2 необходимо намотать 38 витков. Можно намотать чуть меньше, тогда выходное напряжение будет чуть выше. Это необходимо учесть, поскольку при включении нагрузки выходное напряжение падает.

Такая переделка позволяет с легкостью подключать нагрузку даже свыше 100 Вт. Ну и полевики, конечно поставил на радиатор (см. Рис.2, Рис.3). При включении лампочки 100 Вт радиаторы чуть теплые, а трансформатор — холодный.

Рис.3. Преобразователь напряжения на микросхеме КР1211ЕУ1

Микросхема КР1211ЕУ1 получает питание от параметрического стабилизатора R3, VD1, C3. В качестве стабилитрона VD1 подойдет любой с напряжением стабилизации 8…10В.

Электролитические конденсаторы импортные. Если нет конденсаторов на 10000 мкф, (С4, С5) их можно заменить конденсаторами емкостью 4700 мкф, включив их параллельно.

Конденсатор С6 служит для подавления на выходе высокочастотных импульсов. Он может быть типа К-73-17 или подобный ему импортный.

При монтаже не следует забывать о том, что уже при мощности в 400Вт ток, потребляемый от аккумулятора по цепи 12В, может достигать 40А, поэтому провода для присоединения к аккумулятору должны быть достаточного сечения и минимально возможной длины.

Нагрузку к устройству можно подключать любую, как активную (лампа накаливания, паяльник, и др. нагреватели), так и индуктивную (электродвигатель, трансформатор и т.п.) или емкостную . Главное чтобы соответствовало напряжению и мощности преобразователя.

Видео работы преобразователя напряжения:

Файлы к проекту:

Распространенные схемы

Чтобы преобразовать напряжение одного уровня в другое, используют импульсные преобразователи с установленными индуктивными накопителями энергии. Исходя из этого, различают три типа схем преобразования:

Инвертирующие.
Повышающие.
Понижающие.

Во всех перечисленных схемах используются электрические компоненты:

Основной коммутирующий компонент.
Источник питания.
Конденсатор фильтра, который подключают параллельно сопротивлению нагрузки.
Индуктивный накопитель энергии (дроссель, катушка индуктивности).
Диод для блокировки.

Комбинирование данных элементов в определенной последовательности позволяет построить любую из вышеперечисленных схем.

Простой импульсный преобразователь

Самый элементарный преобразователь можно собрать из ненужных деталей от старого системного блока компьютера. Существенный недостаток данной схемы — выходное напряжение 220В далеко от идеала по своей форме синусоиды, имеет частоту, превышающую стандартные 50 Гц. Не рекомендуется подключать к такому аппарату чувствительную электронику.

В данной схеме применено интересное техническое решение. Для подключения к преобразователю техники с импульсными блоками питания (например, ноутбук) используют выпрямители со сглаживающими конденсаторами на выходе из устройства. Единственный минус — адаптер будет работать только в случае совпадения полярности выходного напряжения розетки с напряжением выпрямителя, встроенного в адаптер.

Для простых потребителей энергии подключение можно осуществить напрямую к выходу трансформатора TR1. Рассмотрим основные компоненты данной схемы:

Резистор R1 и конденсатор C2 — задают частоту работы преобразователя.
ШИМ-контролер TL494. Основа всей схемы.
Силовые полевые транзисторы Q1 и Q2 — используются для большей эффективности. Размещаются на алюминиевых радиаторах.
Транзисторы IRFZ44 можно заменить близким по характеристикам IRFZ46 или IRFZ48.
Диоды D1 и D2 также можно заменить на FR107, FR207.

Если в схеме предполагается использование одного общего радиатора, необходимо установить транзисторы через изоляционные прокладки. По схеме, выходной дроссель наматывают на ферритовое кольцо от дросселя, которое также извлекают из блока питания компьютера. Первичную обмотку изготавливают из провода 0,6 мм. Она должна иметь 10 витков с отводом от середины. Поверх нее наматывают вторичную обмотку, состоящую из 80 витков. Выходной трансформатор можно также изъять из ненужного ИБП.

Схема очень проста. При правильной сборке она начинает работать сразу, не требует точной настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А — а это более 300 Вт мощности.

ИНТЕРЕСНО: В магазине подобный преобразователь стоит в районе 3-4 тысяч рублей.

Схема преобразователя с выходом переменного тока

Данная схема известна еще радиолюбителям СССР. Однако это не делает ее неэффективной. Наоборот, она очень хорошо себя зарекомендовала, а главный ее плюс — получение стабильного переменного тока с напряжением 220В и частотой 50 Гц.

В качестве генератора колебаний выступает микросхема К561ТМ2, представляющая из себя D-тригер сдвоенного типа. Этот элемент можно заменить зарубежным аналогом CD4013.

Сам преобразователь имеет два силовых плеча, построенных на биполярных транзисторах КТ827А. Они имеют один существенный недостаток по сравнению с новыми полевыми транзисторами — данные компоненты сильно нагреваются в открытом состоянии, что происходит из-за высоких показателей сопротивления. Преобразователь работает на низкой частоте, поэтому в трансформаторе используют мощный стальной сердечник.

В данной схеме используется старый сетевой трансформатор TC-180. Он, как и остальные инверторы на основе несложных ШИМ-схем, выдает значительно отличающуюся синусоидальную форму напряжения. Однако этот недостаток немного сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7.

ВАЖНО: Иногда трансформатор может издавать ощутимый гул во время работы. Это говорит о неполадках в работе схемы

Способы получения электричества

Электроток производят с помощью таких устройств:

механические генераторы
. Состоят из двух частей: неподвижного статора и вращающегося внутри него ротора. Статор — постоянный или электрический магнит, ротор содержит обмотку из провода. При вращении ротора пересекающий его обмотку магнитный поток все время меняется, что приводит, согласно закону электромагнитной индукции, к возникновению ЭДС. Ротор приводится во вращение внешней силой: двигателем (автомобиль), потоком воды (гидроэлектростанция), давлением пара (атомные и тепловые электростанции), ветром и т.д. Ток на выходе генератора будет переменным. Для получения постоянного требуется дополнительное механическое устройство — коллектор;
гальванические элементы (ГЭ) и аккумуляторы. Превращают в электричество химическую энергию за счет окислительно-восстановительной реакции. Простейший ГЭ: медная и цинковая пластины, погруженные, соответственно, в растворы сернокислой меди и сульфата цинка, изолированные друг от друга пористой перегородкой (элемент Якоби-Даниэля). В результате окисления каждый атом цинка на цинковой пластине (анод) отдает 2 электрона, переходящие по электрической цепи на медную пластину (катод) и восстанавливающие на нем положительно заряженные ионы меди. ГЭ называют первичными химическими источниками тока (ХИТ). Аккумуляторы — вторичные ХИТ. Принцип работы схож, но химическую энергию им сначала нужно сообщить, подключив систему к источнику тока. Заряжать и разряжать аккумулятор можно многократно, тогда как ГЭ используется только один раз;
фотоэлементы. Действие основано на способности полупроводников генерировать ток при облучении светом. В этом можно убедиться, срезав верхнюю часть корпуса транзистора и поместив его под солнечные лучи: на выводах прибора мультиметр покажет напряжение;
термоэлементы. Действие основано на эффекте Зеебека: в замкнутой цепи из двух проводов, выполненных из разных металлов, при нагревании одной из двух зон контакта между ними возникает ЭДС. Такие цепи называют термопарами и в основном применяют в качестве термодатчиков. К примеру, для измерения температур от +0 0 С до +100 0 С применяют пару медь – константан, в диапазоне +100 0 С – +600 0 С — серебро и константан.
