Как сделать потолок из гипсокартона с подсветкой

Освещение

Особое внимание стоит уделить освещению нового потолка, независимо от его формата и используемых материалов. Именно освещение является одним из главных компонентов потолка

Для подсветки используют специальную ленту со светодиодами. Кстати, даже парящие потолки можно делать без такого подсвечивания (но будет потерян эффект шикарности и необычности).

Особенностью освещения с помощью светодиодных лент является рассеянность света и избегание контрастных переходов. Это достигается благодаря необычному креплению данной ленты – она монтируется вместе с каркасом и строго под определенным углом (если используется гипсокартон). Такое освещение стало одним из главных качеств, что делает такие потолки популярными.

Чтобы значительно смягчить световой поток и пропускать световые лучи всего на 90 процентов, необходимо использовать особый профиль. Он оснащается особой вставкой, которая изготовлена из полупрозрачного материала. К тому же здесь нанесен трансляционный шар.

Если такой профиль использовать для парящего потолка с натяжными конструкциями, то лента со светодиодами крепится в зазор, который находится между натяжным полотном и стеной.

К тому же, используя особый пульт, вы можете выбирать цвет освещения светодиодной ленты и уровень яркости. Также можно задавать различные режимы работы: обычный или классический, мигающий, переливающийся и другие. Такие варианты идеально подойдут для праздничных застолий, вечеринок и других торжеств.

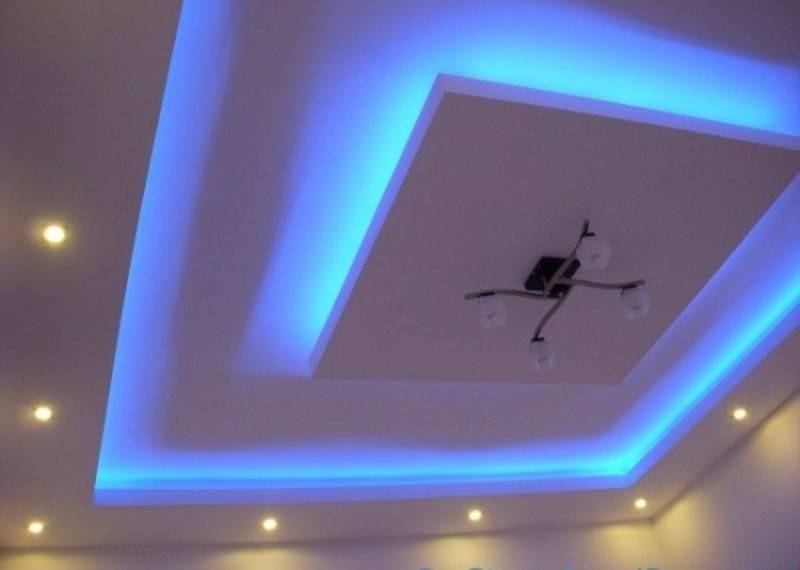

Вариант со светодиодной лентой

Выбор материала

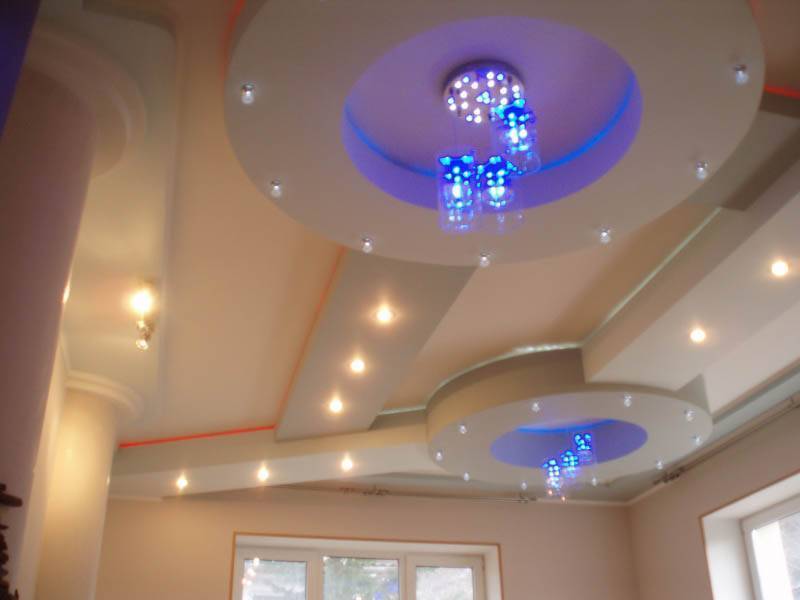

Комбинированный вариант: лампы + светодиодная лента

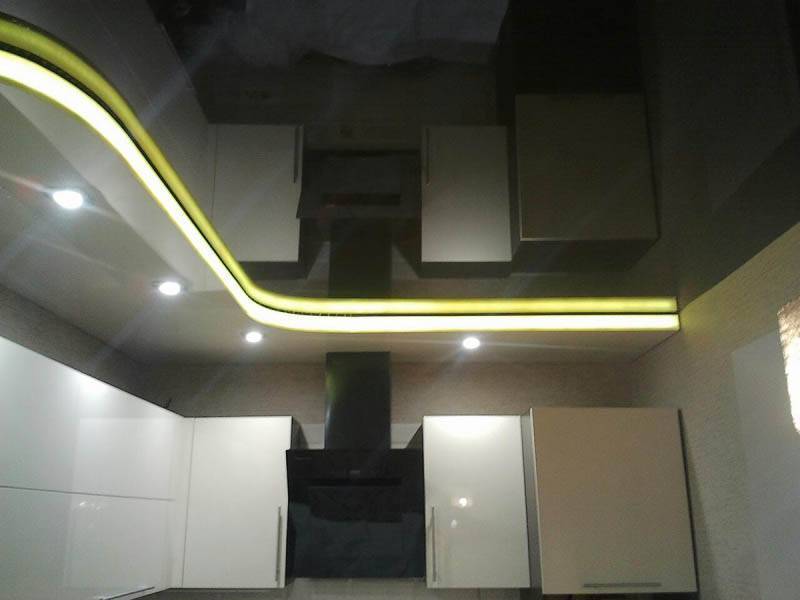

Открытый короб из гипсокартона с подсветкой на потолке обычно оснащают не отдельными лампами, а светодиодной лентой. Эта лента представляет собой полосу с закрепленными светодиодами, которые необходимо подключать к источнику энергии через специальный блок питания.

Различия лент по типу свечения

Выбирают ленту по таким параметрам:

ПараметрОсобенности выбора
Цвет Здесь есть три варианта:

  • белые – самые простые, дешевые, и потому самые распространённые. Используются для общей подсветки, обладают сравнительно невысоким декоративным потенциалом;
  • одноцветные — зеленые, синие, розовые и т.д. В качестве основного источника освещения не используются практически никогда, потому применять их стоит только для декорирования помещения;
  • многоцветные (RGB) –включают диоды нескольких цветов, благодаря чему мы получаем возможность изменения цвета свечения. Для управления лентой применяется специальный контроллер.
Плотность светодиодовЭтот параметр определяет, сколько светящихся точек будет на одном метре ленты. Наиболее часто встречаются изделия с 30, 60 или 120 диодами.

Естественно, чем больше светодиодов на одном метре, тем ярче лента.

МощностьОпределяется размерами используемых диодов.

Как правило, мощность обозначается и на упаковке, и на самой ленте:

  • SMD3528 – использует диоды 3,5х2,8 мм, применяется в основном для контурной декоративной подсветки;
  • SMD5050 – работает на светодиодах 5х5 мм, может применяться в качестве источника фонового освещения.
ЗащищенностьСветодиодные ленты часто выпускают с защитой от влаги. Для потолочной подсветки этот параметр не столь важен, но все же иметь представление о нем необходимо.

Степень влагозащищенности обозначается с помощью маркировки:

  • IP20-33 — защиты от влаги нет, есть базовая защита от пыли. Вполне подходит для подсветки в жилых помещениях;
  • IP44-65 – светодиоды защищены силиконовым покрытием, которое предотвращает попадание пыли и влаги на контакты. Можно использовать в кухнях, санузлах и т.д.;
  • IP66-68 — герметичная лента в силиконовом или поливинилхлоридном кожухе. Могут использоваться и на улице, и даже под водой на незначительной глубине.

Различия по мощности и количеству световых элементов

Кроме самой ленты для монтажа контурной подсветки понадобятся:

  1. Блок питания.
  2. Контроллер трёхцветного свечения.
  3. Диммер – устройство, позволяющее регулировать яркость светодиодов.

Технология монтажа

Общая схема подключения

Подсветка на основе LED-ленты может монтироваться разными способами, но я предпочитаю такой алгоритм:

  1. Ленту нарезаю на отрезки длиной до 5 м.
  2. Разрезать нужно только по линиям, отмеченным на самой ленте, иначе мы повредим электрическую схему.
  3. Аккуратно зачищаю контакты на конце каждого отрезка.

При пайке соблюдаем полярность!

  1. Соблюдая полярность, присоединяю провода от блока питания к контактам ленты. Для этого использую либо специальные коннекторы, либо – по старинке – паяльник.
  2. Место пайки закрываю термоусадочной изоляционной трубкой.
  3. Если есть необходимость, присоединяю к сети диммер и контроллер для цветной подсветки.

Фото соединения, защищенного термоусадочной изоляцией

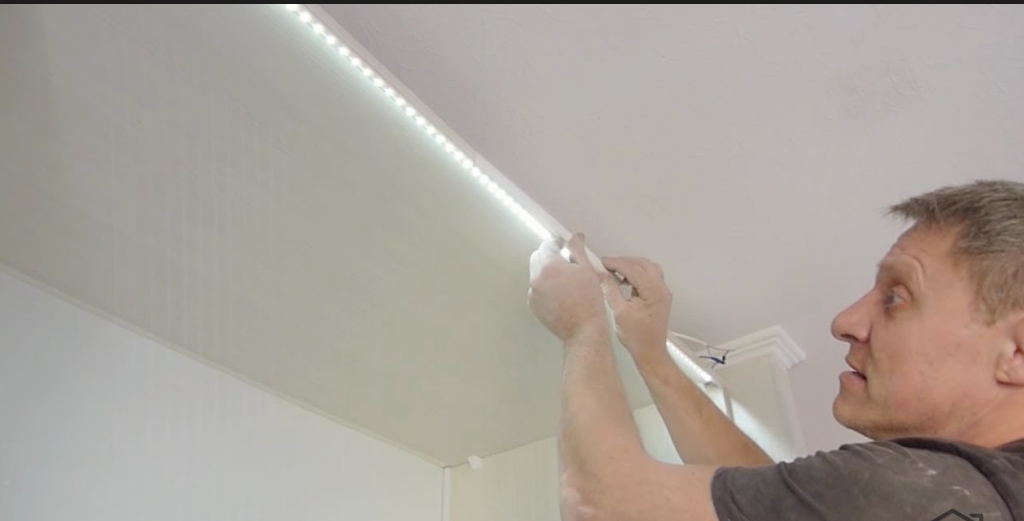

  1. Ленту укладываю на полку из ГКЛ, закрепленную по периметру потолка. Фиксирую изделие с помощью самоклеящегося слоя на изнаночной стороне, располагая его таким образом, чтобы свет попадал на потолок и отражался в помещение.

Монтаж светодиодов в коробе

  1. Контроллер, диммер и блоки питания устанавливаю в отдельном месте, обеспечивая более-менее свободный доступ к этим приборам.

После завершения работы тестирую систему. Если все горит и переключается так, как надо – поздравляю, подсветка готова!

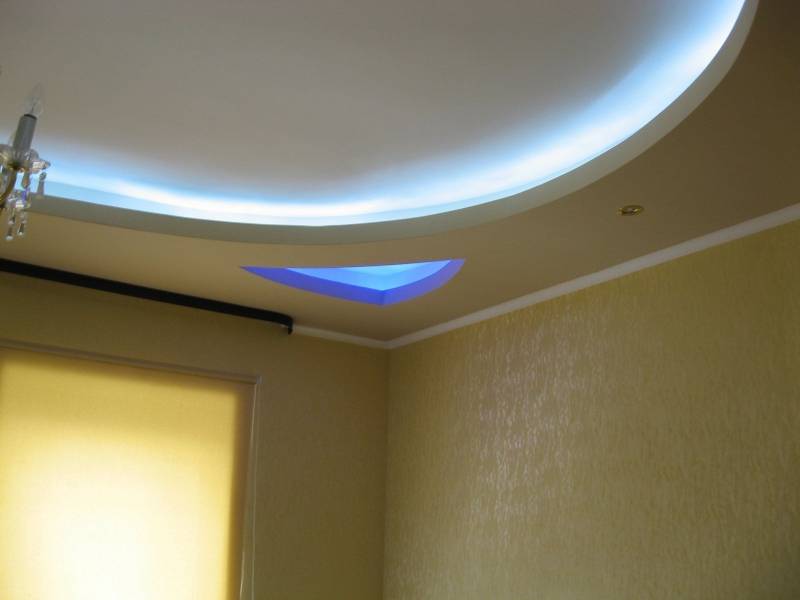

Результат работы

Расчеты и составление чертежа многоуровневой потолочной конструкции

Для того, что бы соорудить своими руками красивый и оригинальный многоуровневый потолок из гипсокартона, к тому же с подсветкой, потребуется больше времени и соответствующей подготовки. Начинать в данной ситуации лучше всего с расчетов и с составления чертежа. Имея под рукой эскиз с размерами каждой площади, с указанием необходимого количества профилей, подвесов и деталей крепежа, работать всегда легче.

Уровнять потолок по горизонтали с помощью гипсокартона, задача не сложная. Другое дело соорудить правильно последующие уровни и грамотно расположить светильники. Подсветка в данном случае является ключевым элементом всей подвесной конструкции, поэтому лучше всего будет, когда вы на руках имеет и чертеж, и схему подсветки. Благодаря чертежу станет легче монтировать в дальнейшем сложные радиусы, правильно укладывать в верхней части помещения кривые элементы и объемные фигуры. Предложенная схема наглядно показывает, как должен выглядеть подвесной многоуровневый потолок, оборудованный скрытой светодиодной подсветкой.

Благодаря чертежу вы получаете полную картину о том, как будет с помощью подвесной системы осуществлено зонирование внутреннего пространства. На эскизе всегда можно предварительно просчитать насколько будет опущен потолок, и в каком месте помещения следует делать ступени или уступы. К тому же предварительный расчет позволит вам сэкономить средства при покупке расходных материалов и комплектующих. Обрезки профилей и лишний гипсокартон могут больше не пригодиться, поэтому лучше в работе опираться на точное количество деталей и материала.

На чертеже следует указать оптимальную высоту всех вертикальных элементов подвесной конструкции. Соответствует она ширине направляющих и продольных профилей – 50-60мм. Максимальная высота многоуровневого потолка может достигать 20см, не более. На предлагаемом чертеже указаны примерные размеры для двухуровневого гипсокартонного потолка средней сложности.

Создавая чертеж, можно сделать вывод – соорудить подвесной потолок в два, в три уровня не так уж и сложно. Единственное условие, на все работы уйдет больше времени.

Варианты светового оформления помещения

В настоящий момент принято разделять все существующие источники света по типу монтажа на две группы — открытого и скрытого освещения. Есть и другой, более практичный способ классификации — основное и дополнительное освещение.

Согласно ему к основным источникам света относят светильники следующих видов:

  • люстры
  • подвесные
  • накладные
  • точечные

светодиодная лента

Давайте рассмотрим примеры использования классических люстр, время которых уже, казалось бы, давно прошло. Но то, что кажется, далеко не всегда объективно отражает реальность, и приведенные ниже фото наглядно демонстрируют актуальность этого типа освещения при творческом подходе к принципу их размещения.

Важно знать: если вы используете в качестве освещения комнаты люстру, то помните, что она монтируется не к гипсокартонной конструкции, а к основному потолку через центральную проводку, поэтому заранее позаботьтесь о допуске к площадке, организованной специально для нее. Подвесные и накладные светильники — достаточно распространенный вид светильников, который далеко не всегда оправдан при подвесном потолке из гипсокартона из-за того, что делает помещение визуально очень невысоким

Подвесные и накладные светильники — достаточно распространенный вид светильников, который далеко не всегда оправдан при подвесном потолке из гипсокартона из-за того, что делает помещение визуально очень невысоким.

Часто для устранения такого нежелательного эффекта дизайнеры рекомендуют использовать невысокую мебель. На некоторых фото можно наблюдать практическое воплощение этой профессиональной рекомендации.

Точечные светильники нередко называют врезными — их монтируют в заранее заготовленные отверстия гипсокартонного листа. Они отлично служат для зонирования пространства, могут выступать как в роли основного, так и дополнительного, так называемого, ночного освещения, помогая придать вашему помещению оригинальный световой антураж.

Чаще всего выступают в сочетании с накладными направляющими светильниками, а также светодиодной подсветкой — источником дополнительного освещения, переживающим расцвет популярности в последние годы.

К слову, о последней: умело используя периметр помещения, можно добиться от светодиодов комфортного рассеянного освещения при высокой энергоэффективности. Кроме того, такой вариант оформления подсветки может быть динамическим за счет большого количества режимов работы.

Убедитесь в том, как легко при помощи скрытой подсветки, организованной за счет липкой светодиодной ленты, создать на гипсокартонном потолке у себя в квартире или доме настоящий дизайнерский рай.

Почему именно гипсокартон. Все плюсы.

Если вы все еще сомневаетесь в выборе, вот вам основные преимущества материала, позволяющие ему находиться в числе лидеров рынка отделочных материалов для стен и потолков:

  • оптимальное выравнивание любой, даже самой запущенной поверхности;
  • сухой способ монтажа;
  • уникальная возможность создавать многоуровневые конструкции любой формы;
  • организация специальных ниш и коробов для проведения светодиодной подсветки;
  • большое пространство для построения световых сценариев;
  • возможность утепления и звукоизоляции смонтированной конструкции;
  • качественная маскировка проводов и труб, а также всех следов коммуникации вообще;
  • возможность покраски и комбинирования с другими материалами (натяжными потолками);
  • простейший уход;
  • доступная цена.

Возможно, на кого-то сильнее всего подействует именно последний пункт нашего списка, но это не позволит затмить факт многочисленных плюсов, которые вы получаете.

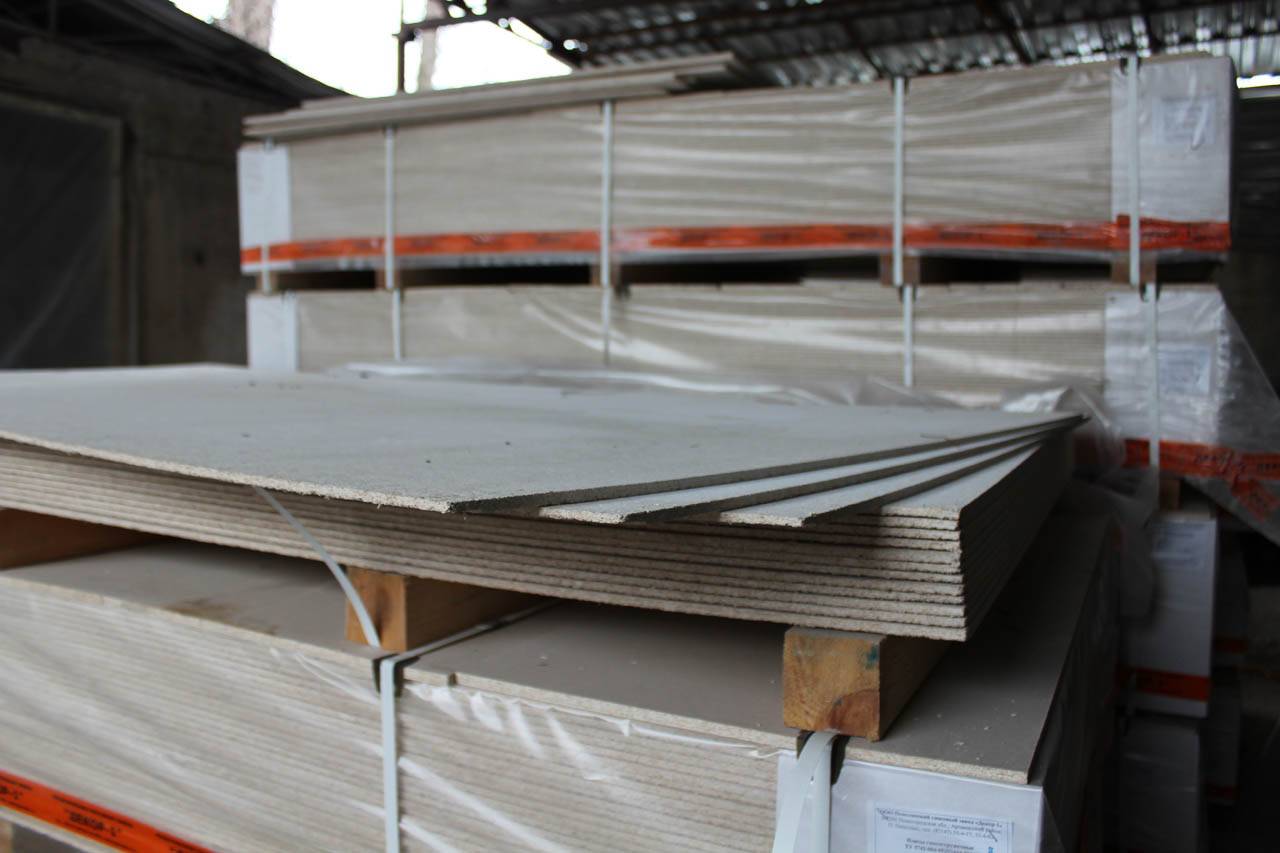

Выбор материала

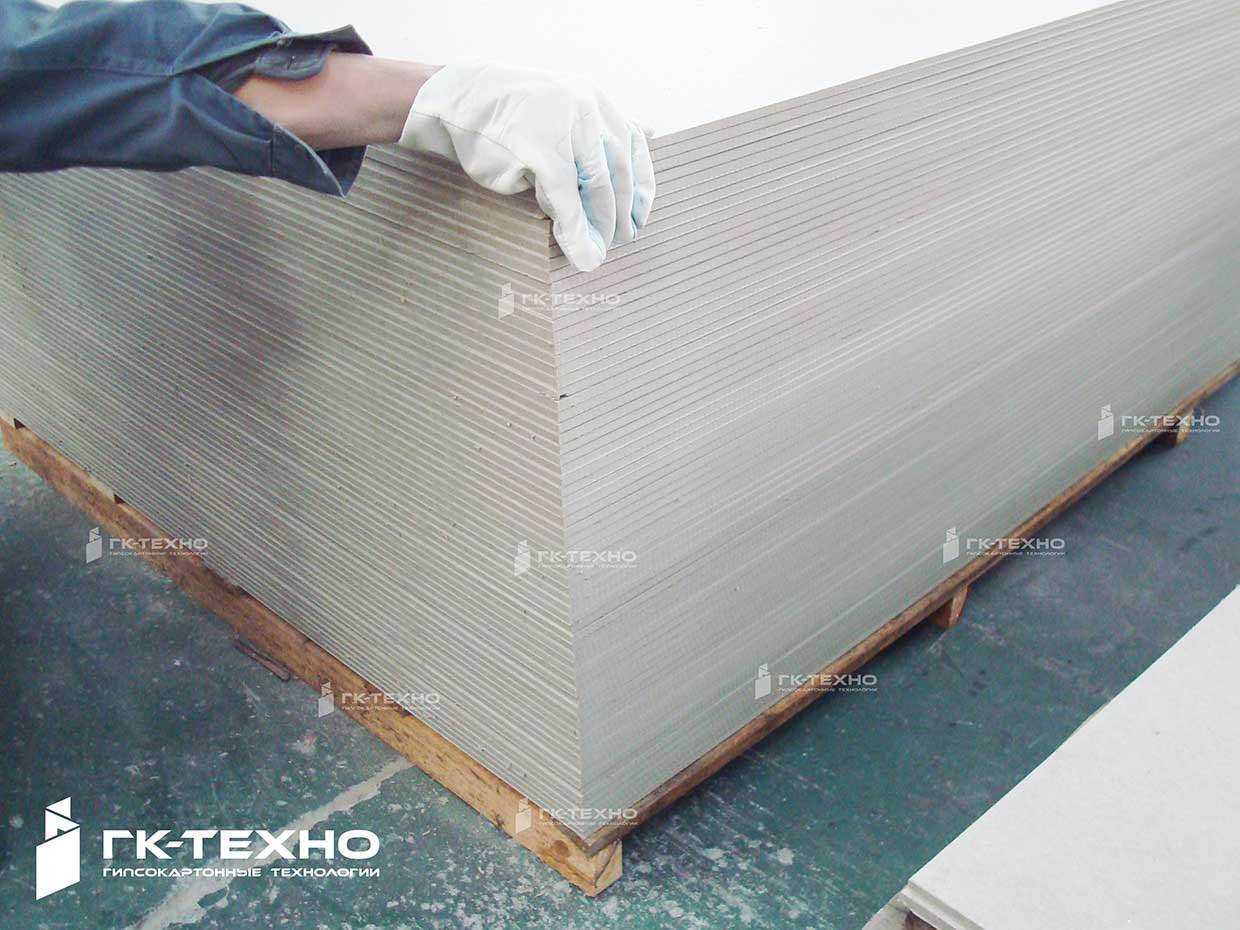

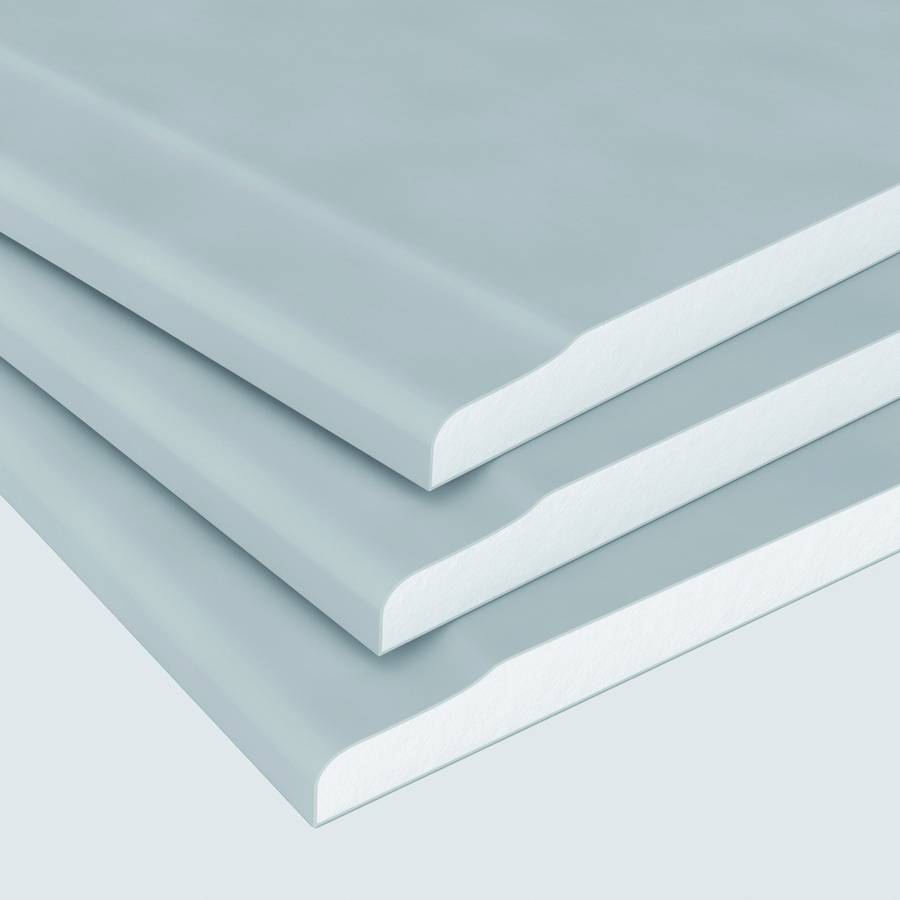

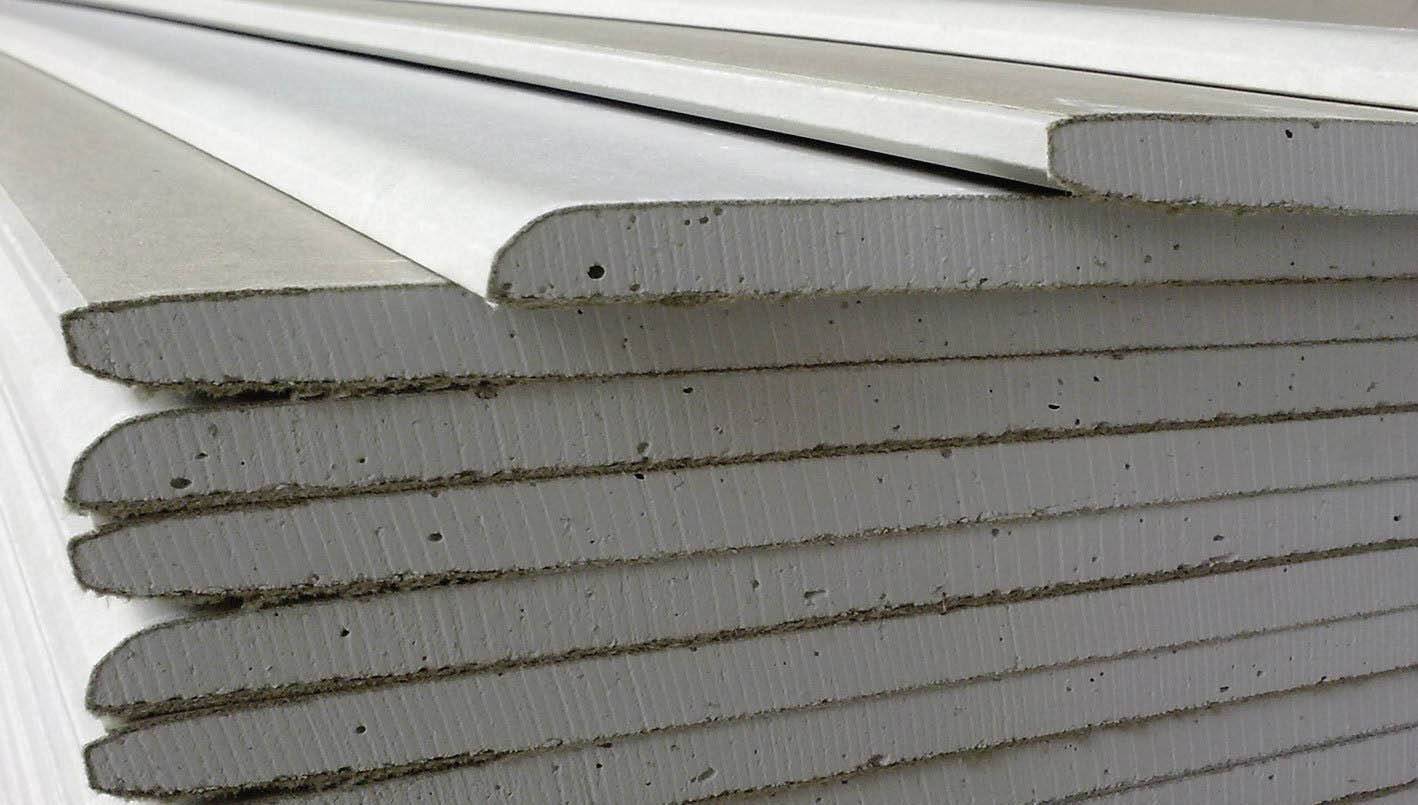

Один из первых шагов — выбор конкретного вида листов гкл, монтаж которых и будет осуществляться у вас в помещении. Казалось бы, что тут выбирать? Пошел и купил. Ан-нет, при таком наивном подходе рискуете приобрести совсем не то, что нужно — и начнете совершать ошибки, еще даже не приступив непосредственно к монтажу.

Прежде чем сделать выбор, определитесь с тем, какой вы видите свою будущую потолочную поверхность. Конечный выбор зависит от:

  1. количества монтируемых уровней;
  2. использования декоративных элементов;
  3. функционального назначения помещения.

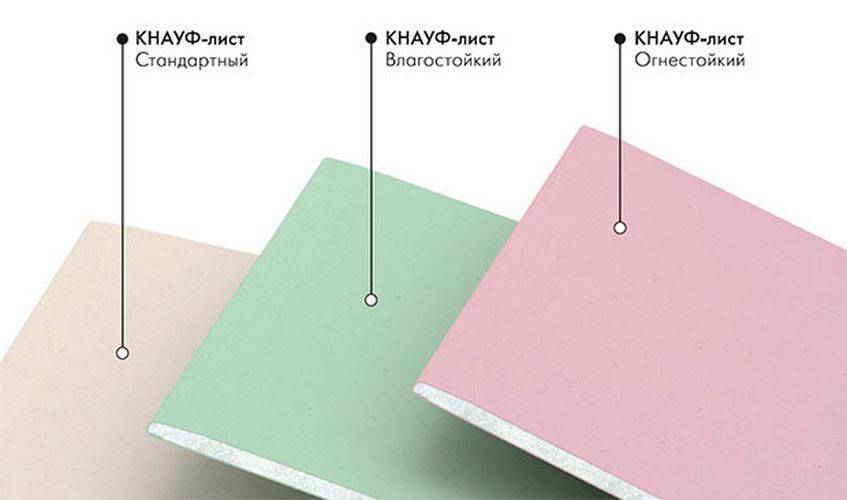

Для обычного одноуровневого потолка без декоров вполне подойдут листы толщиной 0,65-0,9 см.

Если же планируется организовать на потолке дополнительные декоративные фрагменты, то для основы лучше всего приобрести самые толстые листы — толщиной до 1,25 сантиметров. А вот для монтажа декоров отлично подойдут облегченные листы с минимально возможной толщиной — 0, 65 см. К тому же, они отличаются повышенной гибкость, что часто может пригодится для организации нестандартных оформительских решений.

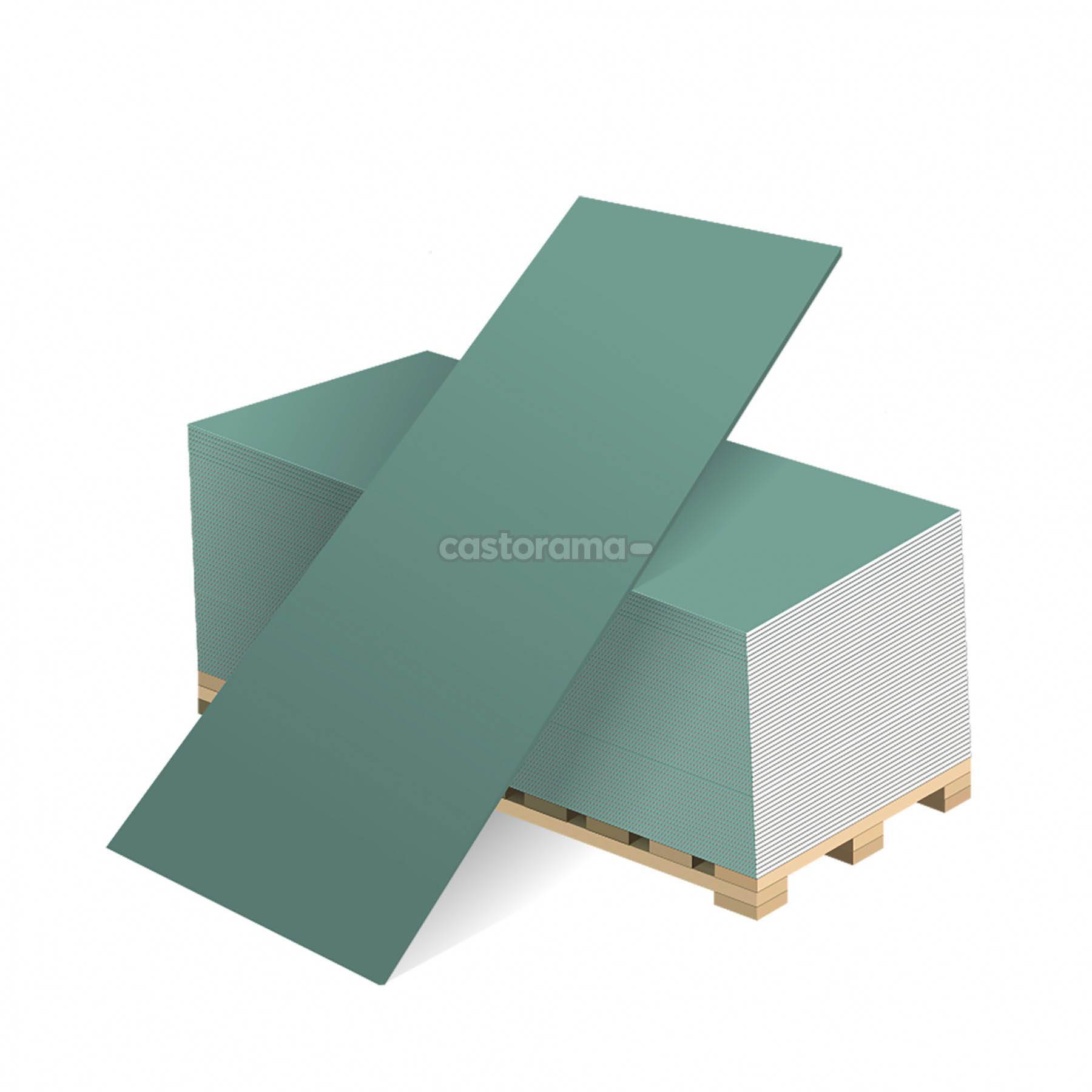

Собрались делать потолок из гипсокартона на кухне? Это помещение относится относится к классу неустойчивых в плане температурных режимов: частые перепады могут привести к появлению конденсата на потолке, такую же реакцию могут спровоцировать и постоянные испарения, поднимающие вверх с рабочей зоны. Для того, чтобы предупредить нежелательное воздействие повышенной или пониженной температуры на структуру материала, лучше всего использовать в таком случае влагостойкий гипсокартон. Обычно он поставляется в голубом или зеленом цвете.

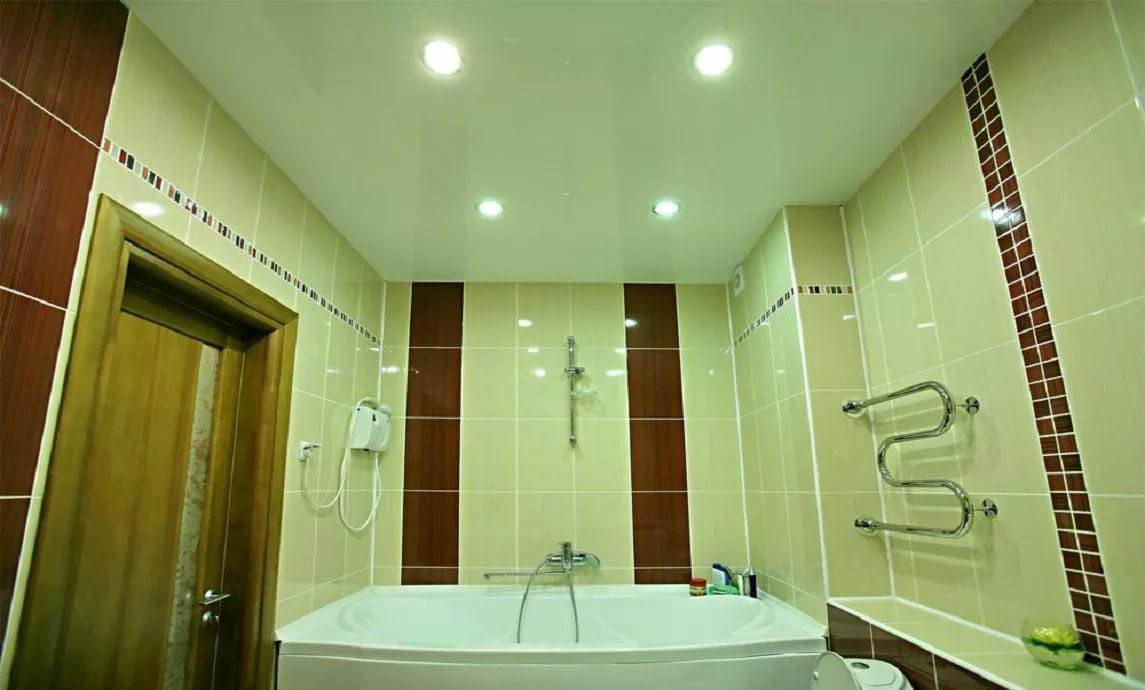

Аналогично влагостойкие листы гкл незаменимы для использования в ванных комнатах.

Во всех остальных помещениях, где наблюдается стабильный температурный режим и нет предпосылок для повышения влажности, можно использовать обычный гипсокартон желто-серого цвета.

Монтаж каркаса двухуровневого потолка – нелегкая задача для новичка

Есть два пути монтажа двухуровневого потолка из гипсокартона с подсветкой. Первый путь более легкий и понятный для непрофессионала. Второй более длительный по времени и более трудоемкий. Зато у каждого есть свобода выбора. Рассмотрим первый способ более подробно…

При этом методе устройства двухуровневого потолка из ГВЛ сначала монтируется каркас первого уровня. Он представляет собой горизонтальную обрешетку из металлопрофилей, на которую будет крепиться гипсокартон.

Примерно так должна выглядеть обрешетка потолка первого уровня

Делается чертеж каркаса, проставляются размеры. Стандартный лист ГКЛ имеет ширину 1200 мм. Для создания конструкции с хорошей жесткостью достаточно 3 потолочных профиля на лист, т.е. расстояние между центрами продольных ПП равно 60 см.

Сначала монтируются направляющие профили (ПНП). На стенах с помощью лазерного уровня ставятся метки на расстоянии 6-7 см от потолка. Эти метки соединяются линией при помощи длинного правила либо малярного шнура (отбивки). Не забудьте наклеить с обратной стороны профиля демпферную ленту; она послужит дополнительной звукоизоляцией для комнаты. Сверху к линии приставляется профиль, отмечаются отверстия для его крепления. Отверстия сверлятся в стене перфоратором, затем профиль крепится на дюбель-гвозди. Самая легкая часть этапа монтажа готова.

Затем на потолок наносятся линии продольных потолочных профилей (ПП). Старайтесь четко выдерживать расстояние в 60 см. Ширина комнат редко бывает кратной 60, поэтому отступ от противоположных стен рассчитывается примерно одинаковым; для каждой комнаты он свой. На нанесенных линиях через каждые 60 см делаем перпендикулярно отметки. Это места крепления прямых подвесов. Подвесы крепятся к потолку с помощью дюбель-гвоздей или анкер-клиньев. Выбор зависит от конструкции старого потолка. Концы подвесов оттягивают вниз.

Продольный профиль одним концом вставляется в направляющий. Второй конец закрепляют с помощью расположенного рядом прямого подвеса. Правильность крепежа контролируется лазерным уровнем или длинным правилом. Для закрепления деталей используются саморезы ПШ, а также «семечки» – черные шурупы по металлу. После этого профиль фиксируется по всей длине в прямых подвесах и направляющем профиле.

Данная операция повторяется для всех продольных профилей. Если длины ПП не хватает, он удлиняется с помощью продольного соединителя и отрезка ПП нужной длины.

 Продольные ПП на потолке

Остаётся смонтировать поперечные планки. Их длина на 1 см меньше, чем расстояние между продольными профилями. Крепятся они при помощи одноуровневых соединителей (краб) с промежутками 50 см. Это делается для того, чтобы край листа гипсокартона – а его длина кратна 50 – пришелся посередине поперечного профиля для удобства и надежности крепления. Все соединения фиксируются саморезами. В итоге должна получится конструкция, как на фото выше. Затем монтируется электропроводка. Обязательно помещайте провода в гофрированную негорючую трубу. Делаем петли в местах размещения точечных светильников или люстры.

Полученную обрешетку обшивают гипсокартоном. Для крепления используют черные саморезы с мелким шагом резьбы длиной 4-5 см. Расстояние между саморезами берут равным 20 см, расстояние до кромки листа – 2 см. Это предохранит лист от разрушения. Шляпки саморезов слегка утапливаются в поверхность, позже их маскируют штукатуркой.

Если лист приходится резать на куски, на отрезанной части делается кромка рубанком или острым ножом. Потом срез обязательно зачищается наждачной бумагой.

Швы первого уровня проходят черновым слоем штукатурки с применением серпянки. На этом первый этап монтажа двухуровневого потолка с подсветкой из гипсокартона завершен.

Начало второго этапа идентично началу первого. Отступаем вниз по стене 12-15 см. Почему так много? Раз делается потолок с подсветкой, то это в самый раз: высота бортика, заслоняющего источник света + возможность просунуть в нишу руку для замены сгоревшего элемента.

Разновидности

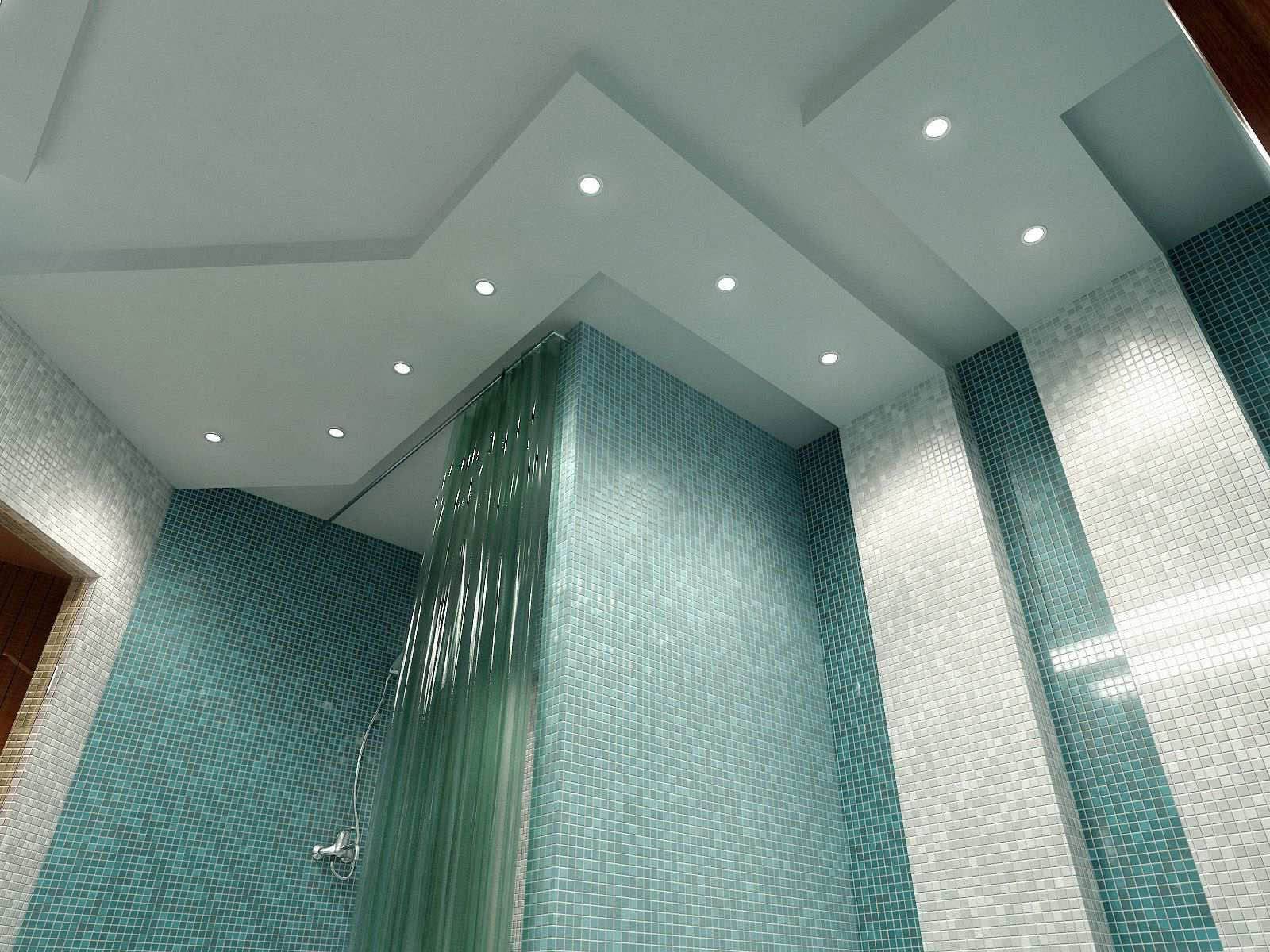

Гипсокартон – достаточно податливый материал. С его помощью можно создавать конструкции самых разнообразных форм. Практичность и функциональность гипсокартона позволяет делать многоярусные потолки практически в любых помещениях, устанавливая на них скрытую подсветку. Для этого используются светодиодные ленты, уложенные внутрь яруса.

Рассмотрим основные типы подвесных конструкций из ГКЛ с использованием дюралайта в качестве подсветки для “парящего” потолка:

  • Одноуровневая потолочная конструкция представляет собой сплошную плоскость, на которой может находиться несколько фигур с подсветкой. К этой категории можно отнести смонтированные декоративные фигуры с подсветкой, также расположенные в одной плоскости.
  • Многоуровневые конструкции включают в себя два и более яруса, которые пересекаются. Подсветка с эффектом парения в таких потолках может устраиваться в любом уровне. Однако, кроме сложности исполнения, они очень сильно уменьшают высоту помещения, так как каждый ярус будет опущен минимум на пять сантиметров (а если учесть минимальное расстояние для того, чтобы была видна подсветка, то и все 7 – 8 см).

Монтаж пошаговый потолка из гипсокартона

Рассмотрим подробно и пошагово, как своими руками соорудить такую конструкцию. Отмеченная нами ранее светодиодная лампа будет использоваться в качестве светильника.

  • Обычный или влагостойкий гипсокартон ;
  • Пристенные профили и направляющие;
  • Подвесы потолочные прямые;
  • Различные фиксирующие элементы (для монтажа каркаса к потолку дюбеля, для профиля и гипсокартона саморезы);
  • Монтажный нож, ножницы по металлу, пассатижи;
  • Укрепляющая стыки сетка;
  • Отвертки;
  • Отбивная нить, карандаш, уровень;
  • Перфоратор и шуруповерт ;
  • Шпаклевка. шпатель;
  • Электрические провода, блок питания, светодиодная лента.

Многоуровневый потолок из гипсокартона: каркас верхнего уровня

Самый первый, начальный этап при возведении многоуровневого потолка – это сооружение именно каркаса верхнего уровня.

Разберем мероприятия пошагово:

  • Отступаем 10 сантиметров от потолка вниз, чертим по всему периметру помещения ровную горизонтальную линию;
  • Вдоль нанесенной линии крепим стартовый профиль;
  • В стартовый профиль вставляем основной, посредством подвесов прикрепляем его к потолку. Крепежи располагаются на расстоянии 40 сантиметров друг от друга.
  • Перемычки, изготовленные из профиля, устанавливаются между двумя смонтированными профилями. Это обеспечить необходимую жесткость нашему сооружению.

Листами тонкого гипсокартона отделываем уже готовый каркас, фиксируя их саморезами. Верхний, базовый уровень конструкции можно считать готовым.

Потолок из гипсокартона – монтаж короба для подсветки

Наступил черед сооружения ниши, в которой будет спрятана наша скрытая подсветка.

Очередность работ будет следующей :

  • На уже готовом верхнем уровне конструкции отмечаем границу второго.
  • Направляющий уровень фиксируем по нанесенной разметке.
  • Закрепленный на потолке профиль направлен полочками вниз, а расположенный на стене «смотрит» ими в противоположную стену. К профилю основного рабочего каркаса крепим потолочную направляющую.
  • Стойки-подвесы изготавливаются из основного профиля:
  1. он режется на отрезки, чья длина отмеривается по высоте конструкции второго уровня;
  2. вдоль сгибов с одной сторона подвеса делаются надрезы, задняя стенка отгибается внутрь;
  3. общее число подвесов зависит от размеров потолка: примерно на каждые полметра должен приходиться подвес.
  • В направляющий профиль вставляются подготовленные стойки своей необрезанной стороной, прочно фиксируются саморезами.
  • Из потолочного профиля изготавливаем заготовки. Длина этих отрезков должна соответствовать таковой нижней части короба. Количество их равняется числу подвесов-стоек.
  • В направляющий профиль на стене вставляются заготовки, крепятся саморезами. Другими концами заготовки под углом в 90 градусов соединяются с подвесами (стойками).
  • В результате всех мероприятий мы получили каркас ниши, имеющий выступающие профили. Выступающие отрезки необходимо заглушить с помощью нарезанного профиля, вставленного внутрь. Таким образом, у нас образуется основа для фиксации полочки для подсветки (полоски гипсокартона).
  • Направляющим профилем закрываем выступающие каркасные торцы и закрепляем их саморезами.

Многоуровневый потолок: обшивка каркаса гипсокартоном

Для облицовки каркаса нам потребуются узкие отрезки гипсокартона.

Их фиксация должна происходить в следующем порядке:

  • К полочке нише прикручивается полоска гипсокартона;
  • Облицовываем вертикальные элементы короба. Для этого к потолочной направляющей и стойкам-подвесам прикрепляем облицовку.
  • Обшиваем горизонтальные составляющие ниши.
  • К боковой (торцевой) части короба присоединяем гипсокартоновоую полосу – за ней спрячется наша подсветка.

Расстояние между верхней кромкой и конструкцией первого уровня должно быть не менее пяти сантиметров.
