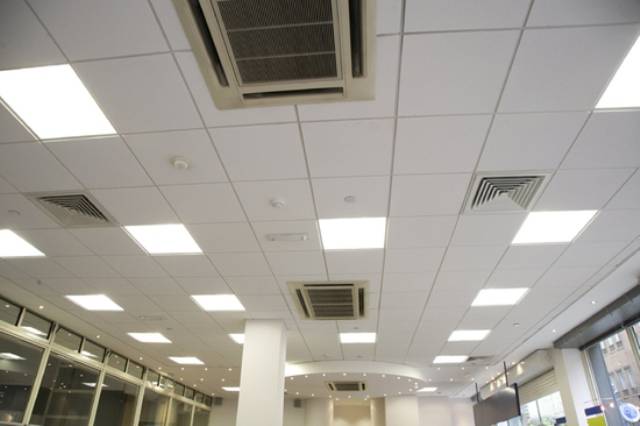

Виды и монтаж потолка армстронг

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

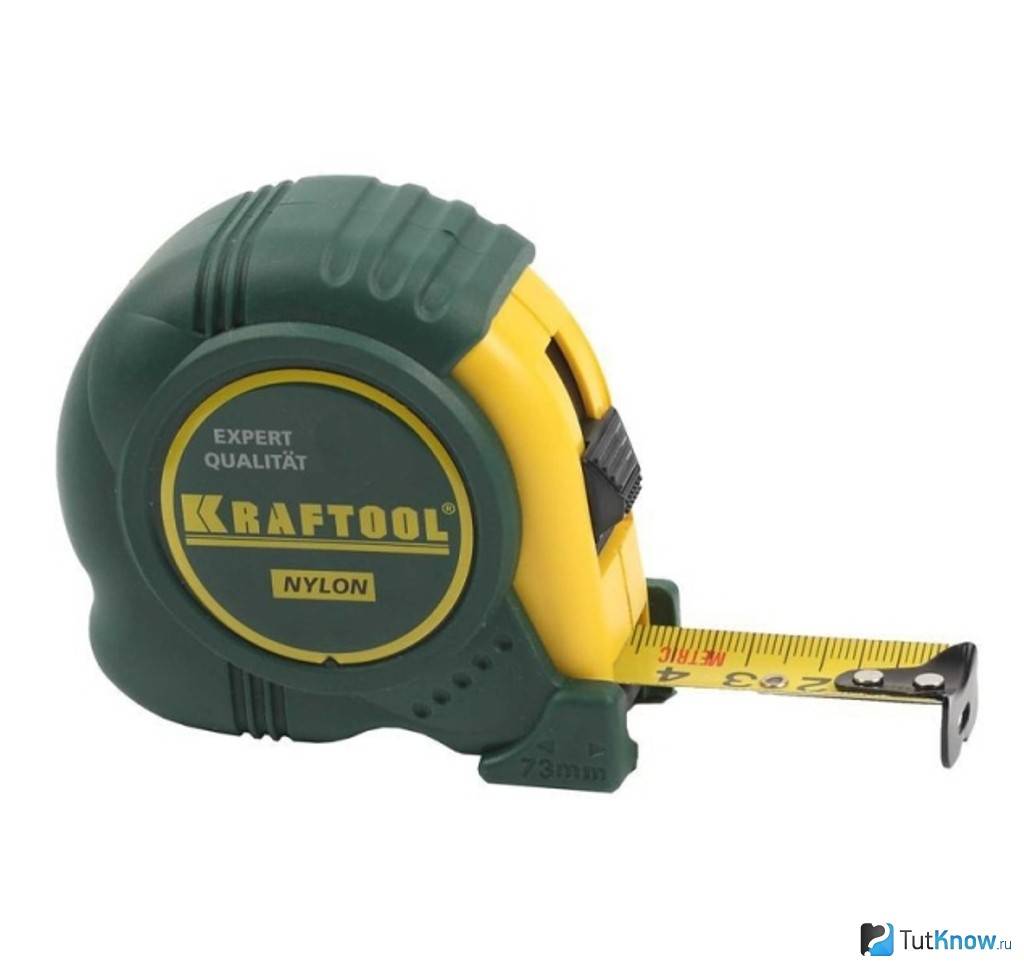

• Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.

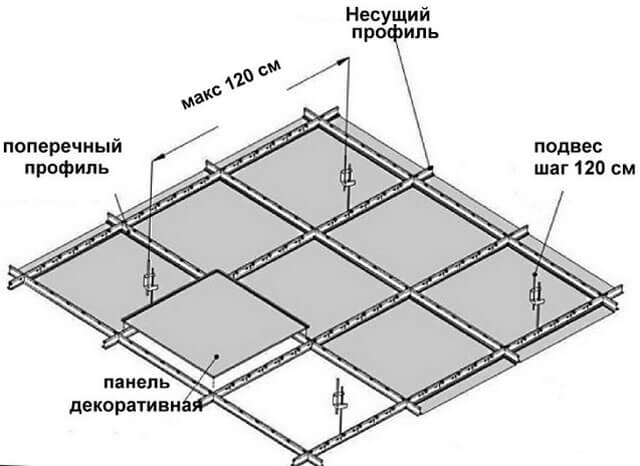

• Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
• Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
• Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
• Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
• Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
• Обозначьте расположения светильников.
• Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

• Закончите все строительные работы в помещении.
• Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
• Проведите через середину потолка две линии, параллельные стенам комнаты.
• Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
• С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
• Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
• С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
• Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

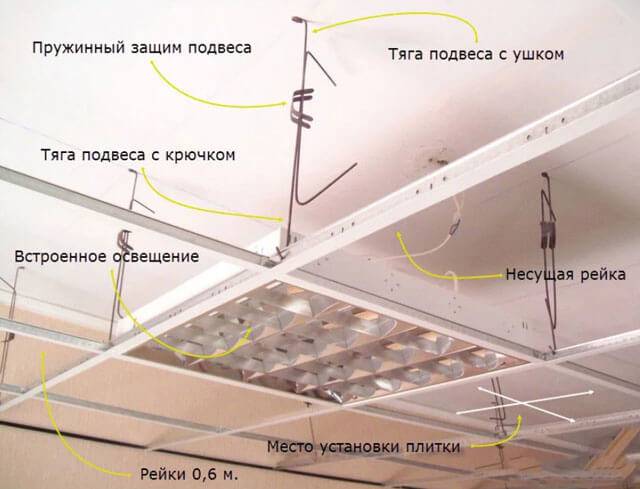

Крепление элементов подвесного потолка Армстронг

1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
11. Выполните монтаж светильников потолка.

• Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
• Укладку плит начинайте с середины потолка.
• Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Сильные и слабые стороны

Изначально монтаж Армстронг осуществлялся исключительно внутри промышленных, офисных и общественных помещениях. Однако эта отделка оказалась настолько функциональной и эстетичной, что ее стали применять в частных домах и квартирах.

Потолки Армстронг обладают целым рядом достоинств:

• Дешевизна. Системы данного типа являются самым недорогим способом обустройства подвесных потолков.
• Богатый ассортимент декоративных вставок и профилей. Наряду с традиционными белыми матовыми плитами, в продаже имеются металлические, для окраски которых используют разнообразные оттенки и эффекты. Также предлагаются изделия из стекла, зеркал, имитации древесины, камня и т.п. Плиты настолько просты, что их можно изготовлять своими руками.
• Простота установки. Монтаж потолка Армстронг своими руками не включает в себя никаких сложных процедур, и реализуется с высокой скоростью.
• Несложный ремонт потолка Армстронг. Если какая-то из плит испортится, ее попросту заменяют на новую. Для этого потребуется минимум времени и усилий. По этой причине рекомендуется всегда брать комплектующие с запасом, благо стоят они недорого.
• Возможность скрывать коммуникации и дефекты основания. Это качество является общим для всех каркасных систем, т.к. они имеют декоративную поверхность, отстоящую от основного перекрытия на определенном расстоянии. Проблем с закупоркой запотолочного пространства в данном случае не возникает, т.к. плиты Армстронг обычно снабжены перфорацией. Что касается монолитных вставок, то они попросту лежат на каркасе, что обеспечивает хорошую вентиляцию.
• Небольшой вес. Для изготовления профильных направляющих используют легкий алюминий, а для декоративных вставок – прессованные отходы бумажного производства или легкие сплавы.

Что касается недостатков потолков Армстронг, то их всего два. Первый – это некоторая официальность отделки, которая более соответствует офисам или общественным зданиям. В жилищах такая отделка не всеми воспринимается адекватно. Второй недостаток является общим для всех подвесных систем. Он заключается в определенном занижении общей высоты помещения из-за габаритов каркаса. Поэтому перед тем, как сделать потолок Армстронг, нужно хорошенько подумать.

Размеры плит и виды комплектующих

Для растровых потолков выпускаются квадратные и прямоугольные панели с соотношением длины сторон 1 к 2 в нескольких типоразмерах:

• 60х60 см;
• 1200х1200 см;
• 60х1200 см.

По согласованию с заказчиком потолка армстронг размеры плитки могут отличаться от нормативных.

Панели бывают разной высоты — 7, 12, 14, 15 мм. От этого параметра зависят теплоизоляционные характеристики: чем больше толщина, тем теплее. Выбор обусловливается габаритами помещения: чем оно просторнее, тем массивнее плиты и тяжелее каркас. В системах используются прямоугольные планки (рейки) размером 300х1500 см, 300х2500 см.

Плиты выпускают с несколькими видами кромок, которые определяют параметры подвесной системы.

Название кромки	Форма	Параметры системы
Board	Прямоугольная (высота 12, 14, 15, 19 мм)	24 мм
Tegular	Со ступенькой (высота ступеньки 6,5 мм, общая высота кромки 14, 15, 19 мм)	24 мм
Microlook	Со ступенькой (высота ступеньки 8 мм, общая высота кромки 15,18 мм)	15 мм
Microlook ВЕ	Со ступенькой для дизайнерских систем (высота ступеньки 8 мм, общая высота кромки 15,18 мм), с фаской по краю панели	15 мм
Vector	Устанавливается на каркас снизу и скрывает несущие элементы, создавая впечатление, что панели крепятся с самому потолку	24 мм

Каркас потолка армстронг состоит из нескольких видов навесных алюминиевых или стальных оцинкованных реек Т-образной формы:

• универсальные несущие — основные поддерживающие (до 3600 мм);
• поперечные — вторичные, вставляются между универсальными, позволяют создать ячейку нужных размеров (600 мм, 1200 мм).

Планки крепятся между собой при помощи замков или крючков. Тип соединения может быть:

• замкового типа XL (для поперечных элементов) — изготовляется из высокосортной стали и штампуется отдельно прецизионным методом, отличается большей прочностью и экономичностью в сравнении с цельной штамповкой концевых элементов для стыковки внахлест.
• TL — имеет выштампованный крючок для точности и легкости монтажа при соединении встык.
• TLX — запатентованная технология крючкового типа, для которой применяется композитный материал. Дает прочное и пожаробезопасное сращение встык.

В несущих и длинных рейках предусмотрены слоты. В них вставляют вторичные элементы подвесного потолка. Они совместимы с любыми типами соединений. В профиле предусмотрен пожарный компенсатор температурных деформаций.

Для крепления каркаса к базовому потолку применяют подвесы нескольких видов:

• проволочные — неудобны, не всегда надежны, но их можно сделать самостоятельно;
• прямые жесткие — изготовляются в виде уголка, который крепится к базовому перекрытию;
• регулируемые одинарные — состоят из планки и прутка, сохраняющего подвижность, что позволяет регулировать высоту крепления системы в ограниченном диапазоне;
• двойной регулируемый — напоминает одинарную модель, но содержит пару прутков, и предоставляет возможность еще более точной регулировки высоты расположения конструкции.

Еще один компонент системы — пристенный молдинг. Это рейка, согнутая под прямым углом, устанавливаемая по периметру потолка. Пристенный уголок может быть:

• простой формы в виде буквы Г;
• ступенчатым — для плит с кромкой.

Если в системе используется фигурный молдинг, его ступенька должна быть такой же, как выемка кромки плиты.

Потолки армстронг предполагают применение вентиляционных решеток для эффективной вытяжки, притока воздуха. Эта разновидность панелей выпускается в стандартном размере 59,5х59,5 см, что позволяет их использовать в системе любой конфигурации. По форме они бывают в виде перфорированных плит или диффузорного типа.

С системами armstrong в комплекте идут модульные светильники. Приборы представляют собой панели по размеру ячейки, в которых используются люминесцентные элементы или светодиоды. Вторые выгодны тем, что снижают расход энергии в 2–3 раза и не мерцают, поэтому берегут зрение и позволяют лучше сконцентрироваться на работе. С системами армстронг также используются точечные светильники.

Преимущества

Среди прочих аналогичных видов потолочного покрытия изделия Армстронг отличаются следующими качествами:

• они прекрасно поглощают звук, благодаря чему повышают уровень шумоизоляции комнаты без применения дополнительных материалов;
• материал, из которого изготовлены плиты покрытия, отличается повышенной влагостойкостью, что позволяет использовать такой потолок в ванных комнатах, кухнях, на открытых террасах и в прочих местах с повышенной влажностью;
• специальная пропитка плит делает материал негорючим, что предотвращает распространение огня в случае возникновения пожара;
• плиты Армстронг отвечают мировым стандартам безопасности — они производятся из натуральных материалов, поэтому не вызывают аллергии и могут быть использованы в местах общественного скопления людей, в качестве отделочного материала в детских садах, школах и медицинских учреждениях;
• простота монтажа позволяет собрать потолочную конструкцию своими руками, не прикладывая к этому особых усилий;

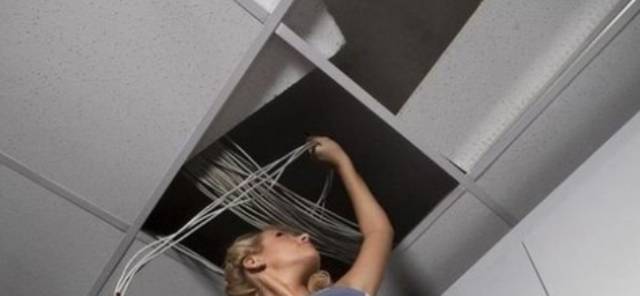

• специфика конструкции потолка позволяет спрятать за декоративными панелями коммуникационные трубы, кабели и прочие элементы, нарушающие гармоничный вид комнаты. Наряду с этим, при необходимости, к спрятанным конструкциям можно легко добраться, не нарушая целостности потолка;
• богатая цветовая гамма максимально расширяет возможности дизайнерского оформления комнаты.

Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

• целые или перфорированные листы металла;
• дерево;
• пластик;

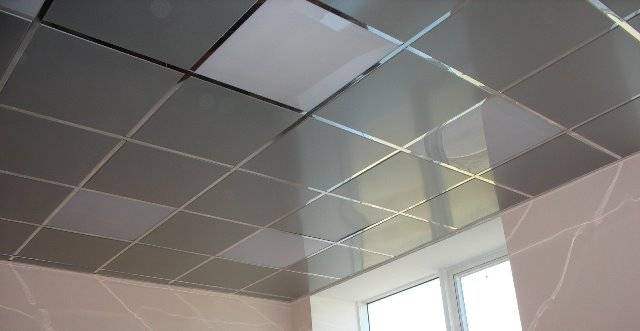

• зеркало;
• стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для сооружения каркаса и его отделки потребуются:

1. Плитка потолочная, имеющая параметры 60х60 сантиметров.
2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с  помощью стандартных крепежных изделий или отрезают лишнюю часть.
3. Профиль поперечный Т-образный длиной 60 сантиметров.
4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
5. Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок – к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Профиль для сборки каркаса бывает металлопластиковым или металлическим, покрытым порошковым красящим составом. Стандартно ширина его полок составляет 15 или 24 миллиметра. В первом случае профиль используют для сооружения легких конструкций с применением органических плиток.

Второй вариант задействуют при сооружении металлических, стеклянных, зеркальных  потолочных конструкций с большим числом встроенных элементов. Для крепежа Армстронга к потолку, если он имеет большой вес, задействуют усиленные подвесы.

Каркас фиксируют с использованием стандартных крепежных изделий, ему, как правило, требуется минимальная подгонка, поскольку он собирается аналогично конструктору, быстро и просто.

Правила ухода за потолком

Потолок армстронг, монтаж которого произведен в соответствии с рекомендациями производителя, долгое время не потребует ремонта. Если же возникнет необходимость замены элемента конструкции, нужно придерживаться следующих правил:

• недопустимо убирать подвесы;
• нельзя изгибать или иным образом менять длину и форму подвесов;
• недопустима замена светильников без знаний о том, как разобрать потолок армстронг.

Поверхность плит очищают от пыли и паутины с помощью сухих щеток с жесткой щетиной. Для большего удобства работ используют щетки с длинной ручкой. Если потолок находится на небольшой высоте, его можно пылесосить.

Достоинства и недостатки решения

Кассетные конструкции являются разновидностью подвесных потолков, обладая всеми их плюсами и минусами. Крепится подобное покрытие на специальный каркас, который предварительно собирается из специальных металлических профилей.

На собранное основание прикрепляются отдельные фрагменты покрытия в виде квадратных или прямоугольных модулей. Монтаж занимает совсем немного времени и может быть выполнен любым человеком, который сможет удержать в руках перфоратор и шуруповерт. При необходимости, это обстоятельство позволит не нанимать монтажников, а ограничиться собственными силами при сборке.

Выбор цветов и фактуры будущего потолка также можно отнести достоинствам такой отделки. Кассеты, из которых собирается покрытие, могут быть окрашены в самые разные цвета, а фактура поверхности выбирается по каталогу из нескольких вариантов. Можно выбрать размер и форму панелей, хотя, в большинстве случаев используются стандартные квадратные детали.

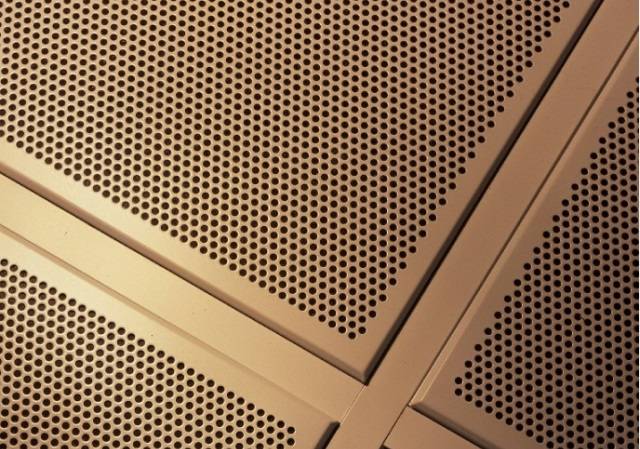

Особенный интерес могут представлять перфорированные виды кассет, которые обеспечат наилучший воздухообмен и позволят замаскировать воздуховоды климатической установки. Для этого, воздуховоды располагаются над поверхностью потолка, в запотолочной части конструкции, а забор и подача воздуха непосредственно в помещение осуществляется через перфорацию покрытия.

В случаях, когда потолок требуется отремонтировать, достаточно снять и заменить новыми лишь те детали, которые получили повреждения. При этом, полностью разбирать и заменять всю конструкцию нет необходимости. Возможность локального ремонта позволит существенно сэкономить и продлить срок службы композиции.

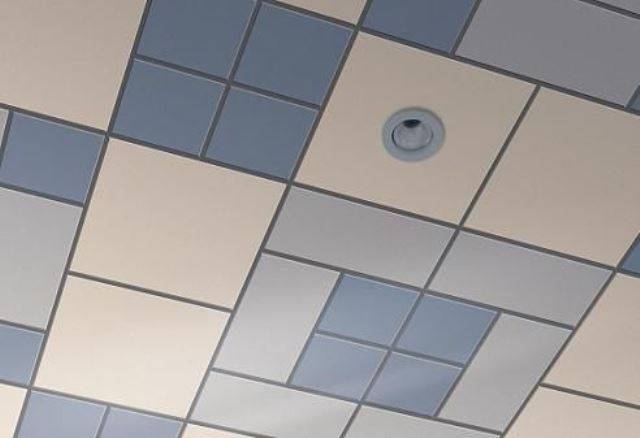

При желании, можно использовать разные виды кассет в одной конструкции. Часть покрытия может быть сделана из металлических деталей, а другую можно собрать из стеклянных или минеральных панелей. Это позволит произвести разделение помещения визуально на несколько зон и создать совершенно уникальное оформление. Кроме того, вместо нескольких панелей можно установить встраиваемые светильники.

Для тех помещений, которые нуждаются в дополнительной звуко или теплоизоляции, есть решения с такими свойствами. При этом, в пространстве между покрытием и плитой перекрытия можно разместить слой теплоизолятора или звукоизолирующий материал. Наличие такого пространства позволит расположить в нем всю проводку и другие технические коммуникации.

Однако, кассетный потолок имеет и недостатки, которые нужно учесть, несмотря на то, где монтируется такое покрытие – в офисе, частном доме или квартире. В основном, они не слишком существенны, но, знать о них необходимо.

Самым важным из всех минусов является то, что высота стен в помещении с такой отделкой неизбежно уменьшится. Это связано с необходимостью монтажа каркаса, который и отнимет немного высоты. Для офисных помещении, это, как правило, не имеет решающего значения. В таких местах высота перекрытий позволят монтировать любые композиции без всяких проблем.

Второй минус, который имеет существенное значение – геометрическая направленность рисунка на покрытии. Вся плоскость потолка будет иметь рисунок, складывающийся из границ отдельных элементов. При грамотном подходе, эту особенность из недостатков можно превратить в достоинство, советующим образом «обыграв» данный момент в готовой композиции.

Как составляется схема монтажа и установки подвесов

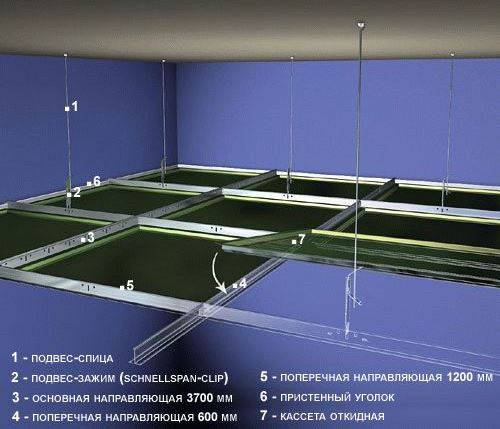

Ниже на схеме приведены два примера возможного монтажа профилей и плит. По нормам крепление подвесного потолка Армстронг должно планироваться таким образом, чтобы между точками подвеса расстояние не превышало 1200 мм, при этом точка монтажа подвеса на потолке должна быть удалена по горизонтали на 450 мм, не более того.

В случае А в помещении может быть выполнен монтаж под семь потолочных плит, из которых пять полных, по 600 мм, и две обрезные, по 150 мм. Всего получается 3300 мм, размер по горизонтали. В результате уменьшенное расстояние, менее чем 2/3 от длины плиты, приводит к нарушению условий монтажа и обязательно вызовет прогиб поперечных балок. В случае Б набор потолка формируется из четырех целых и двух отрезанных до 450 мм панелей. Этот вариант можно считать оптимальным.

Точно так же возникает прогиб, если расстояние между подвесами больше 1200 мм, а удаление линии подвесов от стенки превышает 450 мм. В этом случае для монтажа приходится искать более разгруженный вариант установки профилей Армстронг.

Кроме того, существуют требования по параллельности осей направляющих балок, разность расстояний между параллельными точками в начале профиля и на конце не должна превышать 7 мм. После того как выполнен монтаж профиля на потолке, разность диагоналей на любом элементе окна подвесного потолка не должна превышать 2 мм.

Совет! Если приходится стыковать направляющие планки, то места с замками лучше всего располагать в шахматном порядке.

Потолок Армстронг — технология монтажа

Разметка потолка

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.

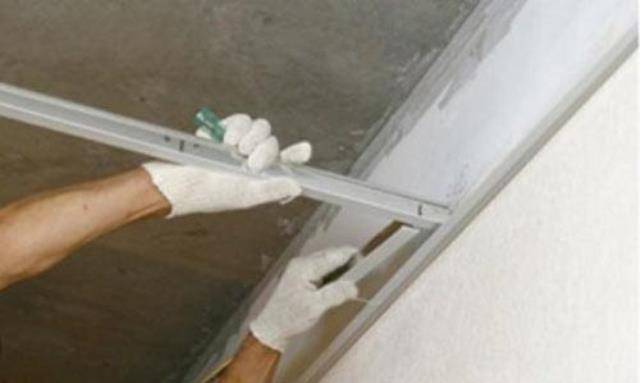

Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют

Монтаж потолка должен начинаться с крепления к стене профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.

Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

Монтаж подвесов

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.

После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Монтаж несущих реек

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

https://youtube.com/watch?v=VHNlCJUq7qw%23t%3D49

Монтаж поперечных реек 1.2 м

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее

Монтаж поперечных реек 0.6 м

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.

Укладка потолочных плит

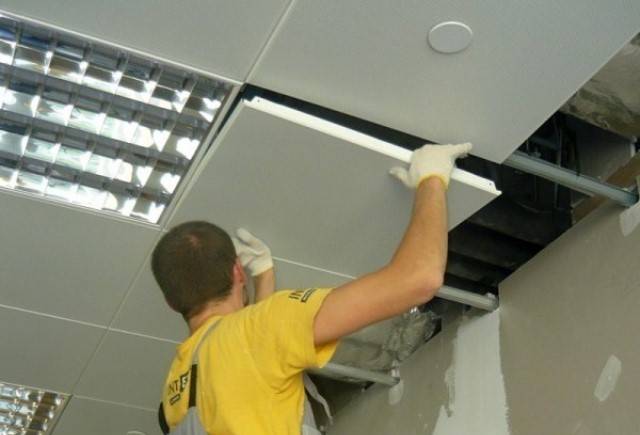

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Традиционные люминесцентные 4 лампы на 18 ватт

Что нужно знать при выборе светильников:

Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.

Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.

Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Видео монтажа подвесного потолка Армстронг своими руками
