Теплоотражающая подложка
Когда речь идет о том, как делать теплый пол от отопления, не стоит забывать о дополнительных мерах защиты от потерь выделяемой системой тепловой энергии. На полы необходимо устилать теплоотражающие материалы. Лучше всего использовать фольгированные материалы с толщиной не менее 2 миллиметров.Такая подложка под теплый пол увеличит эффективность обогрева.
Укладка осуществляется внахлест с фиксацией заступов при помощи строительного скотча. Его же можно проклеивать по контуру помещения с целью создания буфера, если поверхностная стяжка будет излишне перегреваться. Под слой материала-отражателя можно укладывать дополнительную гидроизоляцию, чтобы минимизировать риск попадания влаги из грунта в перекрытия.
Шаг между полосами 20-22 сантиметра(при толщине поверхностной стяжки в 8-10 сантиметров). Кронштейны рекомендуется монтировать по заранее отмеченной схеме укладки.
Расстояние между креплениями может быть до полуметра, а на изгибающихся участках следует его сократить до 10-15 сантиметров, чтобы максимально прочно зафиксировать трубу.
Также существует две основных причины для использования металлопластика:
- Полиэтиленовая труба должна быть заполнена, чтобы при заливании стяжки выдержать создаваемую нагрузку. Прочности металлопластика хватает, чтобы не делать этого.
- Стоимость металлопластика значительно меньше, что позволяет сэкономить денежные средства, но не потерять в мощности обогрева.
Избежать заламывания пластика на особо крутых поворотах можно, если надевать на трубу пружину из стали с длиной в 20-25 сантиметров и внутренним диаметром 1,8 сантиметра. Это обеспечит плавность на местах сгиба и сохранит трубу целостной.
Если теплый пол состоит из нескольких линий укладки, то каждая подключается к трубе подачи теплоносителя через гребенку (ненужные выходы просто закрываются заглушками)
Также очень важно дополнить гребенку клапаном Маевского, чтобы осуществлять спуск воздуха из труб.
Монтаж
Существуют различные методы установки теплых полов в бане, которые характеризуются общими правилами монтажа и определенными особенностями. Необходимо знать пошаговое руководство. Практически все системы теплого пола должны укладываться на теплоизолирующий материал, после чего покрываются стяжкой, на которую укладывается напольное покрытие.
Помимо этого, гидроизоляция выступает в качестве препятствия для образования конденсата в конструкции, состоящей из нескольких слоев. В качестве подобного слоя может выступать минеральная вата, керамзит, полиэтиленовая толстая пленка и многое другое. Рассмотрим установку различных систем.

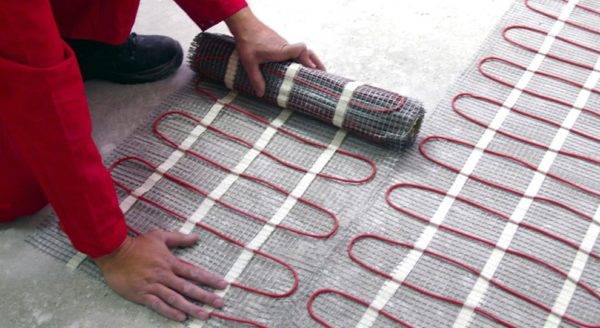

Электрический теплый пол с использованием кабеля
Визуально данный кабель нельзя отличить от обыкновенного провода. Различие заключается исключительно в функциональном назначении. Нагревающийся кабель способен преобразовывать электрическую энергию в тепло. Подобная система характеризуется наличием термостата, благодаря которому вы сможете регулировать мощность и быстроту достижения требуемой температуры.
Помимо этого, производители обычно предоставляют датчики температуры, благодаря которым вы сможете контролировать режим работы кабельной системы.
Следует обратить внимание на то, что электрический кабель, используемый в теплых полах, может быть одножильным либо двухжильным. Первый вариант характеризуется большим электромагнитным излучением, однако, оно все равно находится в пределах нормы. Второй вариант характеризуется простотой выкладки, поскольку не нуждается в подведении двух концов к термостату, так как достаточно одного
Второй вариант характеризуется простотой выкладки, поскольку не нуждается в подведении двух концов к термостату, так как достаточно одного.
Если кабельный пол будет укладываться на поверхность из дерева, то требуется позаботиться о безопасности. Древесина должна быть обработана антипиренами, невзирая на то, что между проводом и напольным покрытием не будет непосредственного контакта.
Для тех, кто желает обустроить баню с помощью электрического теплого пола, производители предоставляют разные приспособления, которые будут полезными при установке. В качестве этих приспособлений выступают специальные направляющие, дополненные крепежами, и монтажная сетка. С помощью направляющих вы сможете разместить кабель на оптимальном расстоянии друг от друга
Важно, чтобы от кабеля на стене было расстояние минимум 5 см, а от иных нагревательных приборов – не менее 10 см
Пленочный теплый пол
Это наиболее дешевый и быстрый вариант установки. Здесь термопленка выпускается в специальных рулонах. От вас требуется просто распределить мат по полу, закрепить полосы с помощью клейкой ленты либо иным другим простым способом. Здесь не требуется цементная стяжка, которая затрачивает много времени. В данной ситуации инфракрасные маты заливают плиточным клеем, на который непосредственно укладывается плитка. В некоторых случаях покрытие укладывают прямо на маты.
Водяной пол
Может быть установлен различными способами. На выбор того или иного варианта влияет предпочтение владельца бани и технические характеристики напольного покрытия. Самыми распространенными являются два способа установки.
- Бетонный тип, который аналогичен установке электрического теплого пола. Разница заключается лишь в том, что трубы имеют большую толщину.
- Настильный способ, который пользуется особой популярностью, так как не перегружает напольное покрытие.
Установка теплого пола посредством бетонной стяжки является наиболее распространенным вариантом, минусом которого является лишь то, что он нуждается в достаточно больших временных затратах. В данном случае вы можете не бояться перегрева, поэтому подобный способ укладки выбирается достаточно часто. Учтите, что не рекомендуется устанавливать трубы близко друг другу. Оптимальное расстояние между ними – 30 см.
Данный случай не предусматривает наличие изгибов и изломов. Скрепляться трубопроводы должны с помощью хомутов и дюбелей. В некоторых случаях используется проволока. Представленный способ предусматривает проведение трубопровода по спирали либо змейкой. Такой вариант построить не очень сложно.
Коллектор и нагревательный котел
Трубы водяного теплого пола подключаются к нагревателю теплоносителя через коллектор. Если поверхность обогрева небольшая до 10 м2, то можно обойтись без него. Но в остальных случаях установка подобного распределителя обязательна.
Громоздкий водонагреватель ставится обычно в специальном помещении. А уже оттуда в помещение с «теплым полом» подводится труба к коллекторному узлу, расположенному в небольшом шкафу в комнате. Далее с коллектора производится распределение отводов по раздельным контурам отопления. Причем в идеале протяженность труб в каждом из них должна быть приблизительно одинаковой.
Монтаж теплого пола
Процесс монтажа
Весь монтаж водяного теплого пола в частном доме состоит из нескольких основных процессов. Выполняя каждый правильно, умельцы получают в награду теплые водяные полы в частном доме, работающие надежно до 50 лет.
Вся работа состоит из:
- проектировки;
- утепления;
- укладки труб;
- стяжки готовых полов.
Каждая часть имеет свои подводные камни. С ними нужно познакомиться поближе.
Создание проекта
Выполняя монтаж водяного теплого пола своими руками, следует правильно рассчитать мощность котла. При нехватке мощности будет недостаточно прогреваться вода, что отразится на качестве отопления. Мощность обычно берется больше на 15-20% от суммарных потребляемых мощностей.
Каждый водный трубопровод выполняется цельной трубой. Для расчета длины необходимо сначала на бумаге выполнить чертеж всех контуров. Обозначается их схема прокладывания и место крепления коллектора.
Правильно составленная схема поможет при монтаже и расчете оборудования и комплектующих
Утепление водяного отопления
Чтобы тепло грело дом, а не землю или потолки в соседней квартире, применяют различный утеплитель для теплого пола, который укладывается на подготовленное ровное основание. Перепады по высоте не могут быть выше 5 мм. Система будет греть неправильно и недолго.
Утеплитель для водяного теплого пола бывает из различных материалов. Применение должно быть обоснованно местом, температурой окружающей среды и видом основания.
Наибольшей популярностью пользуются следующие утеплители:
Пенополистирол. Применяется при утеплении первых этажей на грунте или холодном подвале. Этот утеплитель под теплый пол имеет высокую плотность. Выпускается различной толщины. Чем больше нужна теплоизоляция, тем толще используются плиты.
Пенополистирол – плотный и теплоустойчивый материалМинеральная вата применяется совместно с деревянными покрытиями

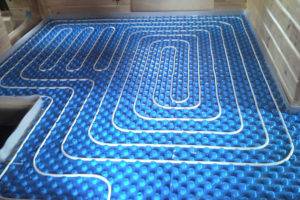

Профильная теплоизоляция – наиболее современный утеплитель для теплого водяного пола. Представляет собой экструдированный пенополистирол с ламинированным покрытием и пазами или бобышками, помогающими последующей укладке труб. Единственный минус теплоизолятора – его цена.
Теплоизоляция для водяного теплого пола выпускается в виде плит. Их укладка обычно не занимает много сил или времени. Все швы или стыки необходимо проклеить фольгированным скотчем для избегания попадания в них влаги и уменьшения теплопотерь.
Каждая составляющая пирога теплого пола имеет важное значение
Сверху утеплителя кладется гидроизоляционный слой для защиты его от воздействия влаги или агрессивной среды (бетон, цемент). Рекомендуется также покрыть утеплитель фольгированным слоем для лучшего отражения и распределения тепла. На практике это работает только для деревянных наборных полов. При заливке бетоном это просто лишняя трата денег. При использовании профильных плит все эти действия опускаются.
Может быть интересно
Укладка труб
Для монтажа водяного отопления используют медные, металлопластиковые и полипропиленовые трубы диаметром 15-20 мм. Диаметр трубы зависит от величины помещения и погоды в данном регионе.
Для монтажа используют две схемы укладки труб водяного отопления:
- Схема змейка. Это когда труба равномерной змейкой раскладывается по всей поверхности помещения. При такой раскладке вначале получается горячая вода, затем она постепенно остывает, и охлажденная возвращается в обрат. Рекомендуется использовать в санитарных помещениях (ванна, туалет), коридорах и маленьких комнатах, где протяженность контура невелика.

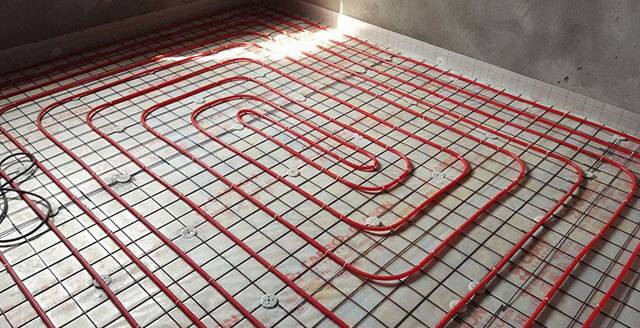

- Схема улитка. Для больших помещений рекомендуется раскладывать трубы спиралью, начиная с середины. Получается чередование труб различной температуры. Тепло распределяется равномерно. Самую горячую трубу располагают вдоль наружной стены для компенсации наружного холода.
Теплые полы водяные монтажные в виде схемы укладки трубопроводов
Прокладка каждого контура выполняется цельной трубой. Все изгибы делаются плавными. Расстояние между трубами теплого пола – 7-20 см. От стены интервал составляет – 5-7 см.
Структура системы
Многие думают, что трубы можно монтировать только в стяжку и только под керамическое покрытие. Это в корне неправильно, так как при желании контур водяного пола можно монтировать не монолитно, а на настилаемое основание. В этом случае трубы укладываются в гофру профлиста или на специальную подложку, которую вы видите на фото снизу. Их использование даёт возможность сделать водяные полы не только на бетонном основании, но и на балочном перекрытии деревянного дома.
Водяной теплый пол по деревянному перекрытию
Соответственно, и напольное покрытие может быть любым. Другое дело, что керамика лучше держит тепло. Она хоть и медленно нагревается, но зато так же медленно остывает, и если в доме несколько часов не будет работать котёл, полы будут долго оставаться тёплыми. Этому, опять же, способствует и бетонная стяжка, тогда как настильные полы остывают моментально.
Поэтому системы, выполненные монолитным способом, являются наиболее эффективным вариантом отопления для первых или цокольных этажей домов. Структуру такого пола вы можете видеть на представленной ниже схеме.
Структура теплого пола, выполненного монолитным способом
Как видите, пирог пола при монолитном исполнении состоит из:
- чернового основания;
- фольгированного утеплителя;
Фольгированный утеплитель
- системы труб с теплоносителем;
- пескоцементной стяжки.
Дальше уже всё зависит от вида напольного покрытия: плитка на клею, ламинат или ковролин на подложке, доски на лагах.
Что влияет на энергопотребление теплого пола
Принцип работы водяного пола
Самая простая схема, которая и показана на картинке, представляет собой два контура: основное отопление и пол.
Схема работы водяного теплого пола
Кроме систем трубопроводов, в ней присутствует бойлер, насосно-смесительный узел, коллектор.
- Нагретая вода проходит по контурам и возвращается обратно к котлу. Управляет всем этим коллектор, в котором установлен смесительный клапан с термодатчиком. Когда вода остывает ниже заданной температуры, заслонка открывается и в систему добавляется горячая вода.
- Как вариант, может быть и, наоборот, к горячей воде добавляется холодная – это уже зависит от того, какой именно клапан там установлен. Когда температура воды нормализуется, термостат закрывает клапан и прекращает подпитку.
- Такие схемы наиболее часто используются в автономных системах. При централизованной подаче горячей воды иметь дело сложнее, в таких трубопроводах очень нестабильное давление. Как минимум, в систему приходится включать расширительный бак.
Коллектор для теплого пола
Какие трубы для тёплого пола лучше
В принципе, трубы можно использовать любые. Но учитывая тот факт, что стальные сильно подвержены коррозии, а медные слишком дорогие, логично выбрать золотую серединку. Таковой можно считать:
PEX – трубы, изготавливаемые по технологии сшивки. При её использовании структура полимера упрочняется на молекулярном уровне, его пластичность сохраняется, прочность и термическая устойчивость увеличивается;
Трубы для теплого пола (PEX)
- PERT – трубы из термически модифицированного полиэтилена. Внешне их не отличить от PEX, если не прочитать надпись, но это совсем другая технология изготовления, при которой достигается наибольшая устойчивость полимера к высоким температурам. Хотя если учесть, что полы выше 40 градусов не нагреваются, это не очень актуально. По прочности эти виды труб примерно одинаковы;
- PERT/AL/PERT – трубы, представляющие собой композит из полимера и металла. В обиходе все их называют металлопластиковыми. Их прочность и устойчивость к высокому давлению превосходит вышеназванные варианты, но они более дорогие и менее гибкие;
Металлопластиковые трубы PERT/AL/PERT
очень удобна для монтажа в пол и нержавеющая гофрированная труба. Она ещё более гибкая, чем полиэтиленовая, собирается на фитингах и не требует пайки. Обладает высокой механической прочностью, в отличие от полимерных труб выдерживает любые перепады температур, в том числе и минусовые. Контур из гофрированных стальных труб лучше использовать в настильных схемах, так как их не могут повредить грызуны.
Нержавеющая гофрированная труба
Варианты укладки труб могут быть разными и показаны на фото выше. Диаметр труб для тёплых полов обычно применяется стандартный, 16 мм. Длина контура не должна превышать 120 м, так как из-за гидравлического сопротивления циркуляция в трубопроводе сильно замедлится, и вода в нём будет остывать, не дойдя до конца.
Варианты укладки труб теплого пола
Монтаж системы «теплый пол» от отопления
Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.
Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.
На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.
Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.
Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.
Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.
Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:
- В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
- В средней полосе России достаточно расположить витки с шагом 0,15 метра.
- В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
- В центральной части помещения можно выдерживать промежуток 0,2 метра.
- Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
- Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

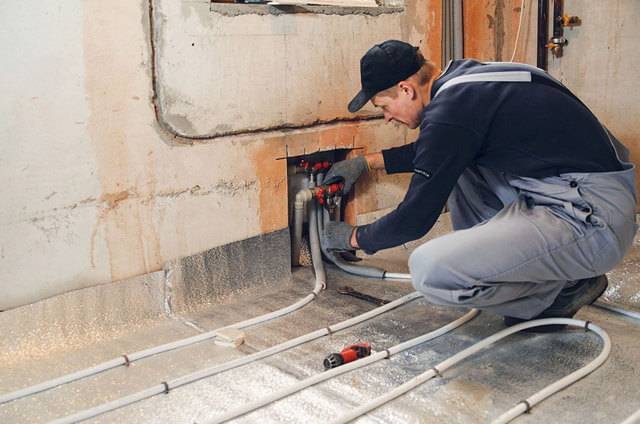

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.
Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.
Правила подготовки дачного домика
Вне зависимости от наличия или отсутствия обогрева, дачный домик в любом случае желательно утеплить. Причем утеплять нужно не только пол, стены, но и крышу. Благодаря этому зимой в доме будет сохраняться тепло, а летом – прохлада.
Черновое основание необходимо подготовить для монтажа теплого пола
В случае неутепленного пола его нужно вскрыть, засыпать щебнем и керамзитом слоем около 30 см.
Далее стелется мембранная гидроизоляция и укладывается утеплитель (толщина – 20 см).
Заливается 5-сантиметровая цементная стяжка.
Поверх стяжки наносится специальная влагоотталкивающая пропитка.
Также важно поклеить по периметру пола на стены демпферную ленту.
Кабель теплого пола нужно укладывать на отражающий экран, предварительно уложенный.
Далее монтируется непосредственно теплый пол.
В конце выполняется стяжка. Если теплый пол жидкостный, то толщиной 80 мм, а если это маты или кабель, то 50 мм
Что касается ИК пленки, то для нее стяжка не требуется.
Теплый пол на бетонном основании
Обогрев на деревянном полу
Систему монтируют на фольгированную подложку, а сверху делают деревянную обрешетку. Инфракрасную пленку можно укладывать прямо на деревянный пол.
Укладка труб и отопительной системы
Трубопроводы теплого пола бывают:
- медными;
- металлопластиковыми.
Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.
На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.
Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.
Варианты укладки труб водяного пола
Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.
После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.
Пошаговая инструкция
Нюансы заливки стяжки для водяного пола
Заливку выполняют только при включенном в трубах рабочем давлении (подробнее: “Важно знать: чем залить теплый водяной пол”).
Не ранее, чем через 4 недели после заливки стяжки она считается готовой и только после этого следует приступать к созданию напольного покрытия.
В том случае, когда монтаж теплого водяного пола выполняют под плиточное покрытие, тогда необходимая толщина стяжки составляет около 3-5 сантиметров. Также пользуются способом распределения труб с соблюдением промежутка, равного 10-15 сантиметрам, выполняя устройство теплого пола по грунту
Если не выполнять данные рекомендации специалистов, тепло, идущее от труб, не прогреет, как следует пространство пола между ними, в результате чего на поверхности готового пола появляется так называемый эффект «тепловой зебры» – это когда при передвижении по покрытию стопа человека отчетливо ощущает чередование полос тепла и холода.
Если владелец помещения намерен уложить ламинат или линолеум, стяжку формируют меньшей толщины. В таком случае для увеличения прочности применяют дополнительную армирующую сетку, которую размещают сверху системы теплого пола под ламинат. Тем самым уменьшается тепловой путь в направлении от труб системы к поверхности финишного напольного покрытия. Кроме этого под ламинат не нужно укладывать теплоизоляционный слой, поскольку после этого снизится эффективность функционирования системы обогрева.
Включают отопительную систему водяного пола, когда наступают первые осенние холода. Владельцам недвижимости следует учитывать, что на первоначальный прогрев требуется несколько дней, и только после этого созданная конструкция будет поддерживать заданную температуру по причине большой инертности. Систему также можно держать на малой мощности в рабочем состоянии на протяжении года, отключив некоторые контуры и оставив лишь те, которые задействованы в обогреве помещений (ванны, туалета, прихожей), где в качестве напольного покрытия использована керамическая плитка или наливные полы. Они даже в жару остаются на ощупь холодными.
Монтаж водяного тёплого пола
Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание
Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?. Например, перепад высот в комнате составляет 3 см
Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия
Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.
Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:
- Маячковый профиль;
- Лазерный уровень;
- Угольник строительный;
- 5-10 кг гипса;
- Грунтовка;
- Мобильная бетономешалка;
- Цемент;
- ПГС;
- Фибра полипропиленовая.
Ход работ:
Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.
Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».
Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.
Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.
После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.
Преимущества теплого пола
Подключение теплого пола к имеющейся системе отопления имеет ряд преимуществ:
Обеспечивает равномерный и оптимальный прогрев всей поверхности пола благодаря использованию дополнительных регулирующих устройств.
В помещении формируется комфортный микроклимат. Тепло будет сконцентрировано внизу помещения, а холодный воздух – вверху. Это наиболее удобный вариант для человека.
В системе используются материалы, не поддающиеся коррозии. Они прослужат длительное время при правильном монтаже.
Уменьшается движение воздушных масс, что снижает объем пыли во взвешенном состоянии
Это важно для аллергиков.
Единый источник для обычного и напольного отопления позволяет экономить на монтаже и исключает использование многих дорогостоящих устройств.
Снижаются расходы на отопления до 40%.
Отсутствует зависимость от электросетей.
Минимальная стоимость при самостоятельном монтаже.
Однотрубная разводка и подключение к ней
Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.
Однотрубная разводка
Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.
Бухта трубы для теплого пола
Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.
- Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
- Использовать для этого нужно трубу DN
- Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
- Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
- Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
- Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

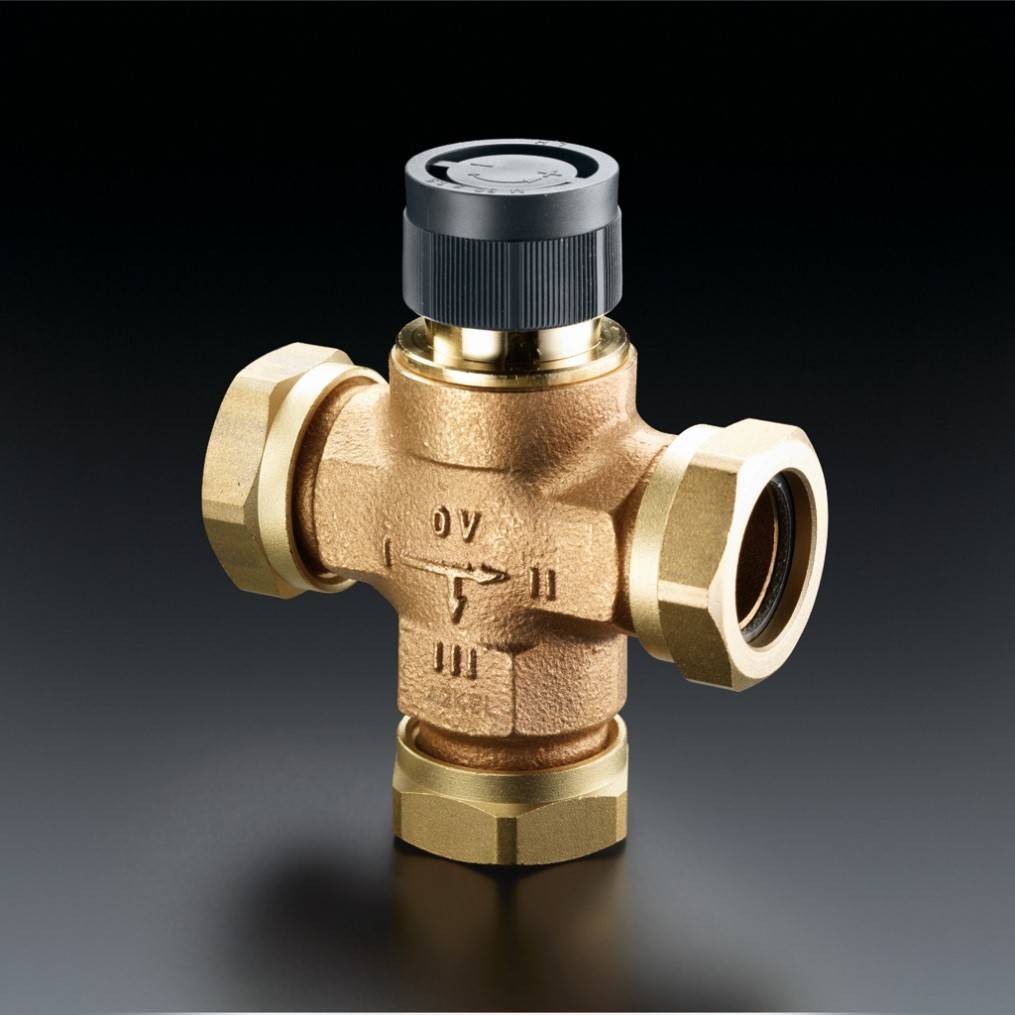

Трехходовой клапан для смешения теплоносителя
Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.
Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.
Расчет длины и сечения трубы
График зависимости
Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами (к примеру, Audytor CO от Sankom).
При расчетах важно учитывать следующие факторы:
- контур монтируют с отступом в 20 см от стен
- в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
- максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
- в больших помещениях монтируют два или более контуров
- разница между длиной контуров не должна превышать 15 м
- шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)
Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока. График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр
Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола
При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола
График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.
Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.
Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы
