1 Общие сведения
Портал представляет собой специальный короб, отделанный декоративными элементами, в который устанавливается камин
Он считается немаловажной деталью, позволяющей подчеркнуть элегантность интерьера. В настоящих каминах портал является продолжением топки
Однако декоративные и электрические искусственные очаги также требуют правильного оформления. Портал можно создать в нескольких стилях. Популярностью пользуются классические модели, которые не требуют большого количества деталей, отличаются строгостью и уместны в любом помещении.
кантри
Любимый многими стиль хай тек тоже органично вписывается в любой интерьер. При его оформлении используются элементы из стекла и стали, которые будут дополнять дизайн. Для искусственных и электрических каминов они подходят идеально.
Стиль модерн предполагает сочетание классического и современного оформления с использованием различных материалов. Особенностью его считается возможность применения в качестве дополнения любого интерьера и самостоятельный выбор элементов декора.
Устанавливают камин обычно в гостиной или на большой кухне. Именно поэтому первостепенную роль играет экономия пространства.
Угловой портал для камина
В небольших помещениях угловой камин смотрится более компактно и отнимает меньше полезной площади, он может быть расположен в любом углу помещения.Портал делают по заранее начерченному чертежу, проверяя при этом установочные размеры для электрокамина и выдерживая вентиляционные расстояния до него, рекомендованные в паспорте.
По чертежу размечают стеновой и направляющий профиль и нарезают в размер с помощью ножовки или ножниц по металлу.
Элементы каркаса соединяют с помощью саморезов по металлу и шуруповерта , вставляя П-образный профиль друг в друга в местах соединений.
Если в качестве отделочного материала выбран тяжелый камень или плитка, каркас обязательно крепят к стене. Можно также придать устойчивость конструкции, сделав основание, выступающее вперед на 30-40 см. В нижней части, образованной основанием, можно сделать нишу – имитацию поленницы, и позже уложить в нее настоящие дрова.
- Выполнив каркас, прикладывают к нему электрокамин, проверяя соответствие установочных размеров и зазоров, а также удобство подключения. После начала отделки что-либо исправить будет значительно сложнее.
Зашивают каркас нарезанными по эскизу листами гипсокартона, закрепляя его на саморезы с помощью шуруповерта. Шляпки саморезов слегка утапливают в гипсокартон, чтобы позже они не мешали отделке.
Зашпаклевывают швы и внутренние углы с использованием ленты-серпянки и шпатлевки по гипсокартону, внешние углы отделывают монтажным уголком. Зашкуривают поверхность портала, после чего наносят слой финишной шпаклевки и ждут ее высыхания. Портал после этого готов к дальнейшей отделке, о видах и приемах которой рассказано ниже.
Прямой портал для камина
Такой портал устанавливают у одной из стен комнаты или в подходящей нише. От углового он отличается меньшей устойчивостью. Поэтому при больших габаритах и высоте камина его каркас обязательно крепят к стене и к полу. Чертежи прямого портала приведены на рисунке.
Чертежи прямого портала для камина
Размечают место установки каркаса по уровню. Прокладывают кабель и устанавливают розетку для электрокамина при необходимости. Нарезают оцинкованный профиль в соответствии с чертежом. При необходимости выполнения изгибов или волн П-образный профиль подрезают ножницами по металлу по боковым сторонам, после чего сгибают до нужной формы. Крепят заднюю часть каркаса к стене на дюбель-шурупы.
Собирают остальной каркас из профиля на саморезы, используя шуруповерт. Примеряют электрокамин, при необходимости каркас корректируют.
Разрезают листы гипсокартона на детали в соответствии с чертежом, используя острый нож, подгоняют их по месту.
Крепят гипсокартон на саморезы и шпаклюют его, усиливая стыки и швы серпянкой, а углы – перфорированным монтажным уголком. Приступают к отделке портала.
Инструкция по кладке камина с чугунной топкой и металлическим дымоходом
Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.
Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:
- Чугунную топку со стеклом.
- Комплект сэндвич труб.
- Силиконовый герметик.
- Хомуты, тройник.
- Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
- Кронштейн для опоры дымоходной трубы.
- Минеральная вата (для изоляции прохождения трубы через перекрытия).
- Защитный зонт на трубу (от осадков и мусора).
Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.
Кладка основания (2 ряда укладываются сплошным кирпичом).
Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.
Устанавливаем чугунную топку.
Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.
Монтаж дымоходной трубы из сэндвич-труб.
Обкладка топки кирпичом
После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.
При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки
На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу.
Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.
Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.
Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.
Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.
Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.
Камин с топкой
А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.
Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.
Портал для камина своими руками
В тех случаях, когда приобретение комплекта, в который входит электрокамин и портал к нему, оказывается невыгодно (к примеру, предлагаемый фирмой-производителем дизайн не подходит к общему интерьеру помещения), решением проблемы может стать выполнение портала для камина на заказ. Однако если причиной отказа в приобретении портала является финансовая сторона вопроса, то можно воспользоваться более выгодным (с экономической точки зрения) вариантом – сделать портал для камина своими руками.
Кроме того, нередко порталы для камина выполняют и в тех ситуациях, когда камин (настоящий, на дровах) по своей конструкции является неотъемлемой частью стены (буквально «утоплен» в нее).
И в первом, и во втором варианте внешний вид портала будет зависеть только от вашей фантазии и имеющихся у вас строительных материалов.
Правила выбора
Портал камина (в отличие от камина кирпичного) – конструкция относительно легкая, поэтому дополнительно усиливать основание для нее нет необходимости. Однако создать видимость «веса» не просто желательно, а обязательно. В противном случае камин будет выглядеть в помещении инородным элементом.
Не меньше внимания следует уделить совпадению стилей очага и портала камина (но только в том случае, если электрокамин выполнен с украшенным каким-либо образом фасадом). Наиболее дешевые модели (очаги-вставки) обычно выполнены в упрощенном стиле и могут стать основой для любого оформления портала.
Совет
Выбор камина также зависит и от размера помещения. Напольный вариант подходит, к примеру, только к большим комнатам, в которых перед очагом можно обеспечить достаточно свободного места (это позволит сделать камин более реалистичным). Для небольших помещений можно попробовать подобрать навесной камин или попытать «заглубить» его в стену.
Однако прежде чем приобрести очаг, убедитесь в магазине, что боковые и задняя поверхности его корпуса не нагреваются. Также должны отсутствовать открытые нагревательные элементы и, в обязательном порядке, прилагаться все сопровождающие документы (включая сертификаты).
Материалы
Каркас портала легче всего собирать из оцинкованного профиля (для гипсокартона) или деревянного бруса. И в том, и в другом случае облицевать каркас можно как гипсокартоном, так и МДФ или OSB.
Недостатком такого портала станет его постоянная «прописка» в том месте, где вы его собираете, так как элементы каркаса необходимо для надежности конструкции прикреплять к стенам.
Если же вы все-таки планируете в будущем перемещать свой камин, то соберите конструкцию портала на каком-либо плоском жестком основании (например, из массива сосны).
Облицевать поверхность портала можно любым из приглянувшихся вам способов:
- оштукатурить и окрасить;
- наклеить плитку, имитирующую кирпич или камень;
- оформить портал с использованием полиуретановых элементов декора (лепнины);
- облицевать изразцами.
При желании можно сымитировать дымоход, создав, таким образом, иллюзию настоящего дровяного камина.
Разновидности
Разнообразие каминов дает возможность устанавливать их даже в квартирах. Но для гармоничного дизайна потребуется изготовить портал, подходящий к оформлению помещения.

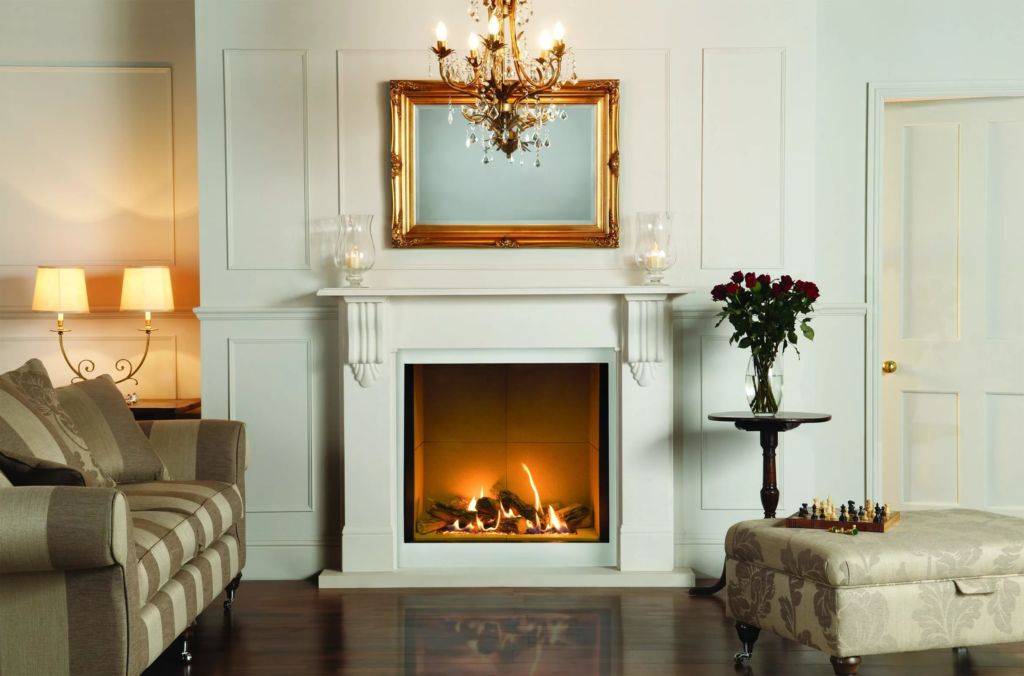

Классика
Этот вид используют чаще всего. Основной признак – строгость дизайна, при котором нет необходимости использовать дополнительные украшения.
Классический портал

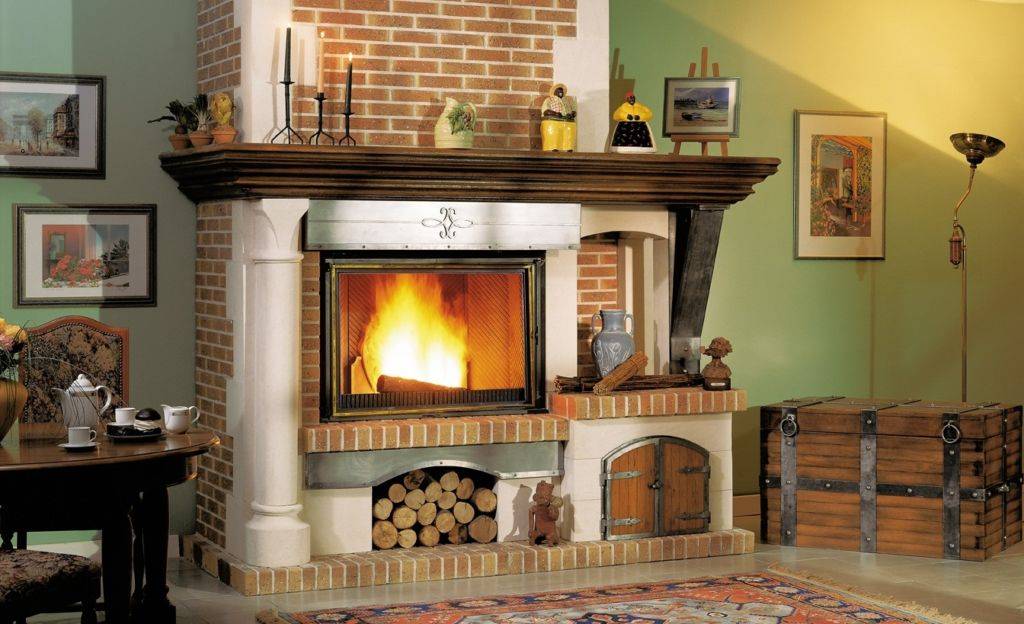

Кантри
Эта разновидность подходит для конструкций, работающих на дровах, изготавливают их из кирпича или камня.
Стиль кантри требует естественных фактур

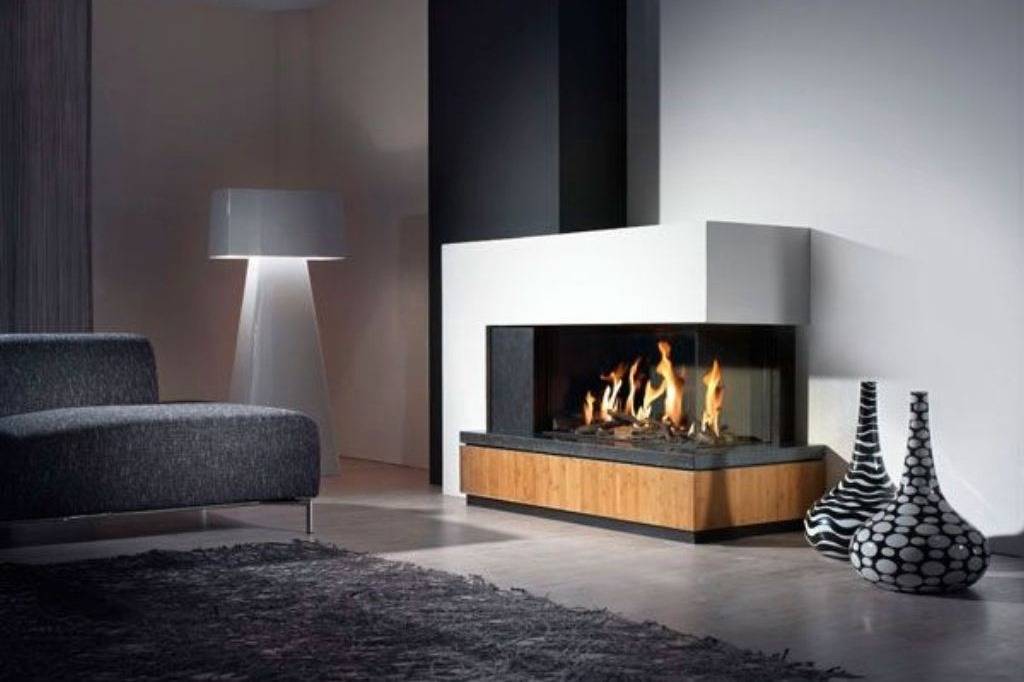

Конструкцию делают из стекла или металла.
Портал подойдет для комнаты в стиле хай-тек
Модерн
Особенность модели модерн – смесь новшеств и классики, хорошо смотрятся в любом интерьере.
Модерн опирается на сочетание черт классического стиля и современных тенденций
Сборка портала для электрокамина из гипсокартона своими руками
Изготавливать портал из гипсокартона можно в любом удобном месте — малый вес позволяет его легко переносить. Процесс изготовления выглядит так:
- Из специальных металлических профилей для монтажа гипсокартонных конструкций собирается каркас. Сначала — основание (для пристенной модели оно будет прямоугольным, для угловой — треугольным), затем к нему прикрепляют стойки и верхнюю обвязку.
- Далее каркас обшивается гипсокартоном. Саморезы следует вкручивать так, чтобы их шляпки оказались утопленными примерно на 1 мм. Прихватив листы одним-двумя шурупами, выполните пробную установку электрокамина. Только после такой проверки следует завинчивать весь крепеж.
- Теперь портал можно устанавливать на место и прикручивать к стене с помощью дюбелей.
- Сверху укладывается и фиксируется столешница. Ее следует обернуть полиэтиленовой пленкой или газетами, иначе при проведении отделочных работ она может запачкаться.
- Швы, щели и углубления от саморезов на поверхности гипсокартона необходимо зашпаклевать.
- После этого можно приступать к облицовке портала. Чаще всего с этой целью используют керамическую плитку либо гипсовую штукатурку. При помощи последней, если сделать состав достаточно густым, можно выполнить имитацию лепки, кирпичной кладки или облицовки искусственным камнем. Чтобы штукатурное покрытие оказалось долговечным, его покрывают краской или лаком.
- Последний шаг — установка очага.
Декорировать портал лучше всего с применением элементов из искусственного камня. Этот материал является недорогим, но при этом смотрится весьма эффектно, так как очень похож на камни природного происхождения. Вес он имеет небольшой, поэтому может крепиться к гипсокартону при помощи клея.
Камин из гипсокартона
Прекрасным дополнением порталу могут стать разнообразные аксессуары: кочерга, каминная решетка, совок, экран, дровник и т.п. По размерам дровник может быть чисто символическим, но в него обязательно нужно положить несколько настоящих поленьев
Обратите внимание на то, что дровники бывают как коваными, так и штампованными. Первые стоят дороже, но зато и вид имеют намного более благородный
Экраны также бывают коваными — они украшаются завитками и прочими элементами. Разумеется, раскошеливаться на изделие с огнеупорным стеклом в данном случае ни к чему. Неплохо смотрятся порталы, в которых экран выполнен в виде парчовой ширмы.
Такие аксессуары, как совок для удаления золы, кочерга, щипцы, пика, метелка и т.п., следовало бы располагать на боковой стенке, но в случае с гипсокартонным порталом их лучше развешивать на специальной стойке.
Сборка каркаса
Монтаж каркаса начинается с отведения контуров на стене и полу. Во-первых, по установленным ориентирам будет производиться сборка, а во-вторых, сразу отбиваются вертикальные и горизонтальные линии, на которые будут ориентироваться будущие грани портала. Кстати, сверка уровня является одним из наиважнейших этапов. Любые нарушения приведут к тому, что при облицовке будут образовываться зазоры, особенно если отделка в виде плитки.
Начинать можно с горизонтального основания или с вертикальной рамы. Собирается рама по размерам из четырех подготовленных профилей. Скрепляются профили между собой саморезами. Сразу же рама должна быть закреплена к стене. Сам по себе портал, после того как будет в него установлена топка, окажется довольно неустойчивым. При креплении задействуется перфоратор. В отверстия вставляются дюбеля, и рама прикручивается к стене.
Далее, к раме присоединяются горизонтальные стойки по углам. Их длина должна быть на несколько сантиметров больше, чем глубина топки. И хоть топку вы еще не выбрали, следует оценить все размеры и сделать стойки с определенным запасом. На стойках устанавливается еще одна рама. Каркас в виде параллелепипеда готов.
Сборка металлического каркаса
Остальные работы только лишь будут укреплять получившийся остов из профиля. Подготовьте горизонтальные распорки и закрепите их по плоскости портала
Важно, чтобы эти распорки отсекали пространство для установки топки. Чтобы крепить данные элементы, придется поработать ножницами
На концах профиля срезаются боковые части так, чтобы они не мешали плотной стыковке горизонтальных и вертикальных стоек. Сделанная композиция должна быть прикручена к полу. Отметим, что такой портал вместе с камином теоретически можно будет поставить в другое место, но оставленные перфорации нужно будет заделывать.
Возвращаемся к месту установки очага. В самом простом исполнении необходимо только между горизонтальными распорками сделать вертикальные вставки. Образуется проем, куда будет вставлена топка. Опору для топки выполняют из того же профиля. Его монтируют горизонтально в виде реек, уходящих вглубь камина, и крепят к стене. Если же вы решили выполнить каминный проем в виде арки, то в качестве перекрытия используется наш любимый профиль. Согнуть его можно, выполнив насечки ножницами. Сделанная арка уже вносит изменение в весь процесс конструирования.
Самостоятельное изготовление
Если все вопросы относительно того, как сделать портал для камина своими руками, давно изучены, а желание все не пропадает, тогда следует воспользоваться приведенным ниже алгоритмом действий. Он поможет сделать процесс в правильной последовательности, что сэкономит время и финансы.
Прежде всего, необходимо выполнить все подготовительные работы. Без них строительство начинать недопустимо. Для начала стоит понять, какую форму будет иметь будущий камин с порталом. Она определяется из того, какого типа используется очаг: действующий, электрический (имитирующий) или это просто фальш-конструкция.
Фальшивый домашний очаг
Для экономии пространства в комнате, если камин возводится в квартире, стоит рассматривать угловые модели, которые не отнимут полезную площадь. Если помещение вместительное, тогда это может быть квадрат или прямоугольник, возводимый вдоль стены.
Если фантазия сработала и в воображении уже есть картинка, как должен выглядеть каминный портал, тогда следует перенести собственную задумку на лист бумаги (можно в уменьшенном масштабе). Если навык к рисованию отсутствует, тогда на помощь придут дизайнеры, либо компьютерные программы, в которых можно смоделировать портал.
Далее следует детально просчитать, сколько и каких материалов потребуется на возведение короба, его монтаж и облицовку. Лишь после всего этого стоит отправляться на закупку и можно приступать к процессу реализации.
Простая конструкция каминного портала
Изначально, согласно чертежу, делается нижняя часть конструкции. После этого необходимо к ней прикрепить вертикальные направляющие, идущие вдоль опорной стены (стойки из металла). Далее происходит процесс обвязки верхней части возведенных стоек.
Следующим шагом монтируются порты, для этого понадобятся специальные строительные уголки из металла
Обратите внимание, что их крепление производится непосредственно к самой стене. В зависимости от того какой материал выбран, скрепляют вырезанные детали при помощи специфических шурупов или саморезов
Теперь на верхнюю часть конструкции кладут подготовленную столешницу или каминную полку, предварительно покрыв ее пленкой или застелив бумагой, чтобы не испачкать. Дальше необходимо осмотреть конструкцию и определить, есть ли места, над которыми нужно поработать, например, швы, стыки или щели. При их наличии нужно провести заделку, иначе в последующем конструкция может деформироваться.
Когда основная работа завершена, следует заняться облицовкой поверхности. Она выполняется искусственным камнем, плиткой, лепниной или деревом, что зависит от личных предпочтений и типа очага. В завершение нужно лишь дождаться пока стыковочные смеси высохнут, и можно говорить о том, что камин своими руками и его портал готовы.
Какие материалы используются
Для изготовления понадобится стандартный набор инструментов для работы с ГКЛ:
- Дрель и шуруповерт.
- Уровень и рулетка.
- Нож канцелярский со сменными лезвиями.
- Инструменты для резки металла: ножницы и болгарка.
- Терка с наждачной шкуркой для зачистки поверхностей.
А также материалы: профили направляющие и стоечные, гипсокартон, крепеж и соединения.
Какой вид ГКЛ выбрать? Все зависит от того, что за камин будет собран. В случае обычного декоративного портала можно использовать стеновой или влагостойкий материал. Но если планируется установка реального отопительного прибора, работающего на электричестве, то обязательно нужен огнестойкий гипсокартонный лист.
В качестве крепежа используются саморезы для крепления обшивки и маленькие металлические «блошки», обеспечивающие соединение деталей.
Для отделки можно выбрать любой из декоративных материалов: натуральный или искусственный камень, плитку, декоративную штукатурку и даже обои. Выбор зависит от предпочтений и общего оформления.
И не стоит забывать об электропроводке и розетках, ведь к прибору нужно подвести питание. Они должны выдерживать максимальную мощность электроотопителя. Старая проводка в доме может попросту спровоцировать пожар.
Устройство гипсокартонных листов на каркас
Устройство камина из гипсокартона.
Теперь переходим к третьему этапу – обшивке каркаса гипсокартоном. Но перед этим необходимо произвести две важные вещи. Первая – это проверка соответствия размеров камина и портала друг с другом. Если обнаруживаются недочеты, то их сразу же необходимо исправить. Вторая – нужно заранее позаботиться об электрической проводке к камину. Для этого внутри портала сделайте все необходимые проемы и вырезы в стенах. Если рядом нет розетки, обустройте и ее. Только после этого можно приниматься за обшивку.
Обшивка камина гипсокартоном производится постепенно. Лучше всего начинать это делать с подиума и передней части, постепенно продвигаясь к краям. При этом особенно аккуратно делайте углы. При необходимости можно использовать специальный угловой лист гипсокартона. Только заранее вырежьте из него нужную вам высоту и ширину, чтобы потом не пришлось мучиться.
Все гипсокартонные листы сажаются на саморезы при помощи шуруповерта. К каркасу они крепятся строго в намеченных местах. Минимальный шаг крепления по краям составляет около 20 см. Это минимальное расстояние для того, чтобы крепление было надежным. В процессе работы уровнем проверяйте ровность покрытия и сразу при необходимости исправляйте ошибки или слегка подбивайте листы молотком.
Материалы для изготовления
После выбора вида и размеров конструкции, составления чертежа, определения стилевого направления и цветовой гаммы будущего камина можно приступать к определению нужных материалов.
Кирпич
Подходит для монтажа каркаса добротного портала. Из-за большого веса применение допустимо только в загородных домах. Даже пустотелый вид не подойдет для квартиры. Потолочные перекрытия могут не выдержать такой большой точечной нагрузки.
Для наружной отделки кирпичную кладку можно сымитировать практически любым отделочным материалом: гипсовыми, пластиковыми, пенопластовыми «кирпичиками» или даже из шпаклевки. Можно просто их нарисовать или оклеить камин виниловыми объемными обоями с соответствующим изображением.
Плиты с ламинированным покрытием
ЛДСП (шлифованная древесно-стружечная плита) или МДФ (древесно-волокнистая плита средней плотности) подходят и для сборки каркаса, и как финишное покрытие. Если из плит собирать каркас, то чистовая отделка может выполняться с имитацией того же дерева или кирпича.
Для этого подходят:
- штукатурки и шпаклевки для создания фактуры;
- краски и лаки;
- лепнина.
Приобретенная ламинированная МДФ может не потребовать дополнительной отделки. Все шляпки шурупов можно заклеить специальной лентой, швы и стыки — закрыть молдингами.
Полиуретан
Из этого материала в основном изготавливаются потолочные карнизы, мелкие и крупные детали псевдо-лепнины. Поскольку он легкий, каркас можно сделать облегченным из ДСП, МДФ, гипсокартона. Перед приклеиванием поверхность должна быть обработана грунтовкой или разведенным водой клеем ПВА в пропорции 1:1.
Различные элементы подходят для создания имитаций каминов своими руками в квартире, где совсем мало места. Самое главное — подобрать клей, поскольку на шурупах и гвоздях крепления недопустимы.
Гипсокартон
Используется для обшивки каркаса портала, собранного из металлических профилей или деревянных брусков. Устанавливается в сухих помещениях, поскольку при воздействии влаги разбухает, деформируется и расслаивается, а в итоге — рассыпается.
Его можно использовать для облицовки изогнутых поверхностей. К примеру, арочного свода. Он без усилий разрезается, шурупы легко вкручиваются, поверхность получается ровная. В качестве финишной отделки из ГКЛ (гипсокартонных листов) делают кирпичики и окрашивают их в нужный цвет.
Дерево
Дерево — достаточно качественный и надежный материал как для каркаса, так и для обшивки. Различные бруски и планки могут применяться при создании основы портала. Для декоративных каемочных элементов можно использовать купленные заготовки с резьбой по дереву, паркетные доски и их обрезки. Они хорошо поддаются обработке при создании эффектов состаривания.
Не стоит забывать и о защитных пропитках, отпугивающих всяких насекомых, а также защищающих от плесени и грибков. Для придания глянца или матовости применяются соответствующие лаки.
Пенопласт
Если не предусматриваются большие нагрузки, то из листов пенопласта можно смонтировать каркас. В остальном, этот материал применяют в виде элементов для украшения тех же карнизов или розеток под лепнину. Также можно самостоятельно вырезать из него фигурки.
Пенопласт не боится влаги, но даже к легким ударам неустойчив. Приклеивать его надо на специальный клей, другие его могут просто растворить.
Окрашивание следует проводить после грунтования и только акриловыми красками — эмали на основе растворителя разрушают его.
