Полувальмовая крыша + фото, чертежи

Практический расчет

Здесь приведен пример того, как рассчитываются размеры составных частей. Это следует делать до или во время того, когда планируется стропильная система вальмовой крыши. Схема крыш является лишь примером, для каждого дома подходит только индивидуально созданный проект.

  1. Замерной рейкой измеряется горизонтальное расстояние наклонного промежуточного стропила. По таблице расчетов крыш выбираем оптимальный угол наклона и смотрим результат произведения полученных данных.
  2. Меряем длину стропил от конька до места крепления, учитывая выступ.
  3. Определяется длина свеса суммой поправочного показателя плюс горизонтальная проекция.

Правильные углы среза стропил для крепления к коньку тоже высчитываются математическим способом, плотное прилегание угла к коньковой доске — залог крепкой конструкции.

Высчитываем длину углового стропила:

  1. Вымеряется длина стропила без учета свеса.
  2. Возведение проекций рядовых стропил в квадрат и будет общей проекцией.
  3. Полученный результат умножается на поправочный коэффициент, и получается длина углового стропила.

Обустройство мансарды

При планировании использования внутреннего пространства в качестве жилого при проектировании полувальмовой крыши:

  • Предусматривается возможность утепления ската крыши и фронтонов, с заложением многослойного «дышащего пирога», не удерживающего внутренний конденсат внутри. На практике это достигается путем защиты утепляющей прослойки с внутренней стороны облицовкой и паробарьером, и заменой непроницаемой рулонной гидроизоляции на диффузионные кровельные мембраны.

  • При необходимости (интенсивной эксплуатации, наличии санитарных комнат) закладывается система принудительного вентилирования мансарды.
  • Стропильная система проектируется с учетом потребности в максимальном освобождении пространства (диагональные подкосы заменяются ригелями и фермами, вертикальные стойки делаются более массивными и прочными, но редкими, усиливаются требования к декоративности каркаса, зачастую оставляемого открытым).
  • Заранее продумываются места расположения окон и габаритной мебели.

Что это такое?

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

  • выбора оптимального материала для обустройства кровельной конструкции;
  • определения интенсивности осадков, характерных для места постройки;
  • установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Список полувальмовых конструкций

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

  • Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
  • Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Выбор параметров полувальмовой крыши

При подборе кровельного материала и угла наклона скатов полувальмовой крыши прежде всего учитывают величину нормативной снеговой нагрузки. принятой строительной климатологией для региона, в котором ведется строительство. При высоких значениях крутизну скатов увеличивают, а свесы делают меньше; при низких – наоборот: скаты делают более пологими, а свесы увеличивают.

Следующим фактором, влияющим на уклоны скатов и очертания крыши, является назначение чердачного пространства. Как известно, каждый скат полувальмовой крыши состоит из двух трапецевидных плоскостей, имеющих различный уклон. Если владелец намерен использовать чердачное пространство как жилое, верхнюю часть ската делают более пологой и длинной.

Единственным недостатком полувальмовой крыши считают сложность устройства стропильной конструкции, включающей помимо основных элементов множество дополнительных, без которых система не имела бы необходимой прочности и жесткости.

Сборку стропильной конструкции начинают с монтажа мауэрлата, задача которого — равномерное распределение нагрузки, передаваемой стропилами на верхнюю плоскость стены. Поперечное сечение мауэрлатного бруса должно иметь ширину в 150 мм и высоту в 100 или 150 мм.

Мауэрлат укладывают на два слоя рулонной гидроизоляции и крепят к стене: к деревянной – посредством скоб, к кирпичной – посредством шпилек, замоноличенных в железобетонный пояс, который специально для этого возводится поверх кирпичной кладки.

Шпильки изготавливают из металлического прута диаметром от 10 мм и устанавливают с шагом 1,2 м таким образом, чтобы по завершении монтажа всей стропильной системы они оказались между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 – 3 см. Сверление крепежных отверстий в мауэрлате, а также обработка бруса антисептиком, делаются заблаговременно.

После укладки и фиксации мауэрлата устанавливают подконьковые стойки и конек. Главным требованием этой сравнительно простой операции является строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливают диагональные (накосные) стропила. соединяющие торцы конька с углами дома. Эти стропила имеют большую, чем рядовые, длину и несут увеличенную нагрузку, поэтому площадь их поперечного сечения удваивают. Для этого, как правило, скрепляют вместе две доски или бруса, служащие материалом для рядовых стропил.

Стропила, опирающиеся на диагональные, называют нарожными. Они, как и рядовые стропила, устанавливаются на следующем этапе. По завершении монтажа стропила укрепляют с помощью опорных стоек или подкосов, опирающихся на плиты или балки перекрытия; для накосных стропил применяют шпренгельную ферму. Нарожные стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. При этом нагрузка будет распределена по всей длине диагональных стропил равномерно. Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепят к вбитым в стену костылям, для чего используют проволочные скрутки. На зафиксированные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент до начала сборки стропильной конструкции в обязательном порядке должен быть обработан антисептическими и противопожарными составами.

Кровельный пирог двухскатной полувальмовой крыши

Важнейшим элементом кровли является пароизоляция, наилучшим материалом для которой считается фольгированная пленка. Ее крепят к нижней плоскости стропил фольгой вниз при помощи строительного степлера. Фольга должна быть из алюминия, поскольку он не подвержен коррозии.

Следующий слой — теплоизолятор – чаще всего выполняют из минеральной ваты, которую располагают между стропилами. Нельзя допускать смятия минваты, ее необходимо закреплять с некоторым натяжением.

Завершают кровельный пирог слой гидроизоляции и кровельное покрытие. Между ними должен быть зазор, благодаря которому будет осуществляться проветривание подкровельного пространства.

Способы соединения стропил по длине и в коньке

Основой любой крыши с несколькими скатами является стропильная система. Стропильная система представляет собой конструкцию,

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

  • Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
  • Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
  • Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
  • Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
  • Диагональное, или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
  • Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

  • Шпренгель. Идёт от укосины мауэрлата к диагональному стропилу и обеспечивает усиление кровли.
  • Подкос. Нужен для усиления сопротивляемости кровли ветру. Теоретически устанавливается с наветренной стороны (от «розы ветров»). Практически же подкос используется с любой стороны.
  • Обрешётки. Выполняются внутри по стропильной ноге и определяют базу кровельного «пирога». Конструкции стропильных систем включают некоторые важные элементы со строго определёнными функциями для каждого.

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Монтаж

Дом с полувальмовой крышей

Возведение кровли производится в несколько этапов:

  1. Обработка древесины.
  2. Установка мауэрлата.
  3. Монтаж стропил.
  4. Завершающий этап.

Защитное покрытие дерева

В процессе производства древесина проходит обработку антисептиками и антипиренами по оригинальной методике с предварительным ее нагревом. Похожие манипуляции по обработкедревесины возможно производить и в бытовых условиях.

Кистью или губкой поверхность балок тщательно обрабатывается антисептическим средством. Средство способно образовывать защитный слой, действие которого продолжается до 2-8 лет.

Мауэрлат

Сборку кровельной системы начинают с установки мауэрлата. В некоторых случаях по периметру несущих стен делают бетонную стяжку, в которую погружают арматурные шпильки, к ним впоследствии будет прикрепляться брус мауэрлата с дальнейшей фиксацией их концов при помощи гаек и шайб.

Брус закрепляется по периметру стен

Для того чтобы не затруднить проведение последующей стыковки стропил с мауэрлатом шпильки следует разместить в верном порядке. Перед укладкой брусьев бетонную стяжку следует покрыть двумя слоями рубероида.

Установка стропил

После того как установлен мауэрлат, производится укрепление конька и стоек под ним. Стойки должны быть строго вертикальны, поэтому следует использовать отвес.

Монтаж коньковой рамы

Торцы конька через диагональные стропила соединяются с углами дома. Диагональные стропила длиннее рядовых и должны иметь большую площадь поперечного сечения.

Монтаж диагональных стропил

Затем с шагом 60-120 см устанавливают рядовые стропила. Установку нарожных стропил делают с упором в накосные. Надо чтобы нагрузка была равномерно распределена вдоль диагональных стропил. Поэтому при расчетах нагрузки на конструкцию следует учесть, что точки опоры на поверхность накосных стропил должны быть различными.

Установка рядовых стропил

Затем делают укрепление дополнительными подкосами с опорой на перекрытия, балки или опорные стойки. Накосные стропила следует укрепить при помощи шпренгельной фермы.

Для повышения надежности кровли стропила следует дополнительно прикрутить к забитым в стену костылям.

Несущая конструкция крыши готова

В промежутке под коньком не следует применять монтажную пену для обеспечения свободной циркуляции воздуха

Это важно для сохранности деревянных конструкций

Заключительный этап установки

Кровельный пирог

В заключение монтажных работ делают:

  • обрешетку;
  • пароизоляцию с применением пленки покрытой фольгой;
  • гидроизоляцию с применением рубероида;
  • утепление минеральной ватой;
  • укладку материала кровли.

Возможные трудности

Интерес к строительству своими руками полувальмовой крыши весьма похвален, однако вы должны понять, что он под силу лишь профессиональным кровельщикам. Поучаствовать в нем лично, своим руками вы сможете, если будете трудится под руководством опытного мастера, который составит чертеж. При подготовке и монтаже у вас могут возникнуть следующие сложности:

  • Большой расход строительных материалов. Из-за сложной геометрии скатов, утяжеленных вальмовыми элементами, потребуется больше кровельного материала и дерева для стропильной системы, что отразится на стоимости работ.
  • Высокий уровень сложности работ. Множество дополнительных опорных элементов конструкции, ребер, эндов делают монтаж затруднительным для низкоквалифицированных работников. А значит, сэкономить на найме профессиональной бригады не удастся. Для начала работ потребуются расчеты и чертежи.
  • Большой вес. Сложный каркас кровли, включающая в себя массивную стропильную систему и большую площадь кровельного материала требует усиленного фундамента, способного выдержать такие нагрузки.

Тем не менее, заверяем, что полученная информация о полувальмовой двухскатной кровли будет полезной. После прочтения этой статьи вы без труда «прочитаете» чертежи, узнаете, как должен происходить процесс монтажа и сможете щегольнуть перед мастерами знанием терминов.

Это интересно: Устройство стропильной системы двухскатной крыши своими руками: все нюансы

Монтаж полувальмовой двухскатной крыши

Порядок монтажа:

1. Залить по периметру дома бетонную стяжку. Одновременно в стяжку устанавливают резьбовые шпильки с диаметром от сантиметра. Приблизительный шаг между шпильками – 1-1,2 метра.

2. На шпильки ставят мауэрлатный брус, фиксируют сверху гайками. Под брус необходимо подкладывать рубероид, чтобы древесина не соприкасалась с материалом стяжки.

3. Если система наслонная, ставят стойки на каждой балке перекрытия.

4.Если система висячая, на балки устанавливают стропильные фермы.

5. На стойки или фермы укладывают коньковый брус.

6. На брус опирают рядовые наслонные стропила.

7. Накосные стропила крепят к коньку, снизу подпирают нарожниками.

8. Последним этапом кладут боковые прогоны (на длинных скатах).

Стропильная система готова. Далее – монтаж кровельного пирога (см. выше) и укладка покрытия в соответствии с инструкцией к нему.

Если вам нравится полувальмовая двускатная крыша (или четырехскатная), но вы не уверены в собственных силах – обращайтесь к нам. Мы сделаем вашу кровлю профессионально, быстро и недорого. Фото наших работ с ценами

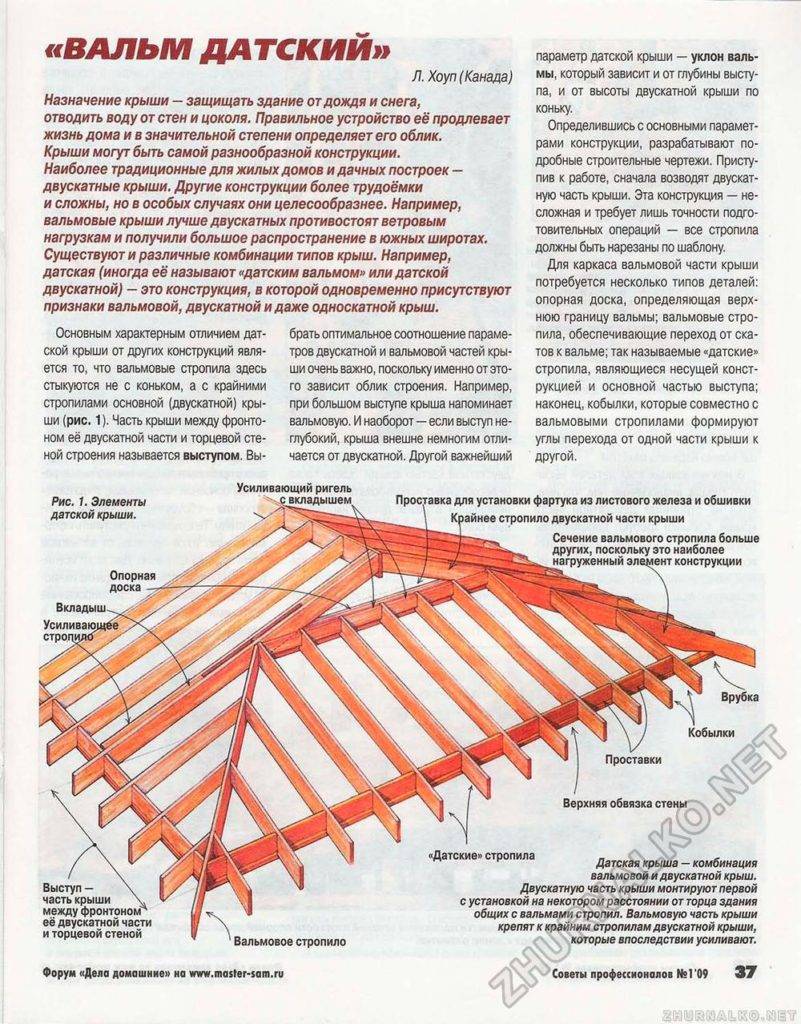

Конструкция датской вальмовой крыши

Датская крыша – это своеобразное соединение обычной двухскатной крыши с вальмовой. Большое чердачное пространство, как и в голландской крыше, может быть использовано в качестве мансарды.

В тему:

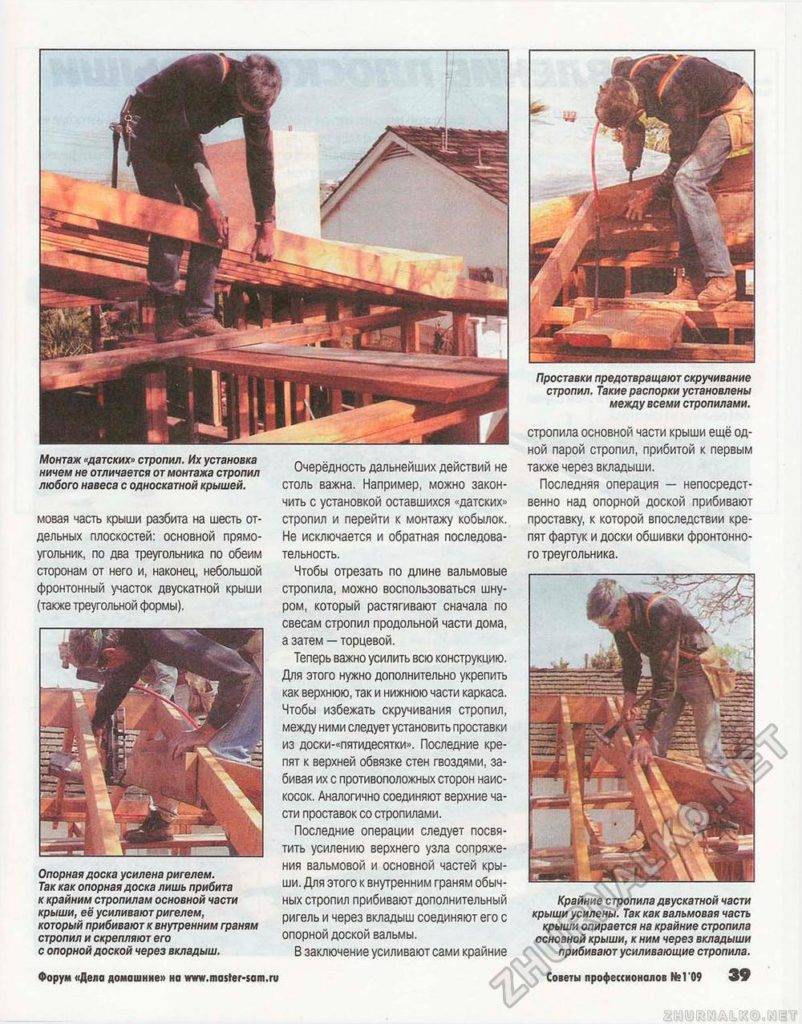

Возведение датского типа полувальмовой крыши своими руками более трудозатратный вариант по сравнению с голландской. Но при точных расчетах и правильном подборе кровельных материалов выглядит очень эффектно, обеспечивает надежную защиту всему строению.

Для монтажа стропильной системы датской крыши потребуются стандартные составляющие:

  • балки;
  • коньковый брус;
  • стропила вальмовые, рядовые, угловые;
  • опорные доски (укосы, стойки, ригели);
  • шпренгельные фермы;
  • затяжки.

Установка их проходит по тем же правилам, что и у крыши голландского типа, но имеет несколько отличий. В отличие от голландской, датская крыша представляет собой конструкцию со сложными вальмовыми скатами.

Как видно из схемы стропил полувальмовой крыши, в датском варианте накосные и рядовые стропила полувальмовых трапециевидных скатов не подходят к коньковому брусу как в вальмовой и полувальмовой голландской, а упираются вверху в брус-прибоину, расположенный на основаниях фронтонов и крепящийся к стропилам боковых (основных) скатов. Внизу они опираются на мауэрлат.

Прибоина изготавливается из того же материала, что и все остальные детали стропильной системы. Крепится с помощью гвоздей. Для усиления этого бруса в местах крепления используют подкосы. Подкосы – это опоры (подстропильные ноги). Они устанавливаются нижним концом на лежень. Боковые скаты и скаты вальм связывают при помощи шпренгелей.

По верхней части вальмовых скатов формируются маленькие фронтоны, в которых обычно монтируется небольшое вертикальное окно. Также световые окошки можно сделать в вальмовой части скатов (как мансардного типа, так и вертикальные).

Стропила, балки и брус коньковый должны быть изготовлены из материала одной породы дерева и с равным сечением (150 мм на 50 мм). В противном случае происходит усложнение конструкции, возможно возникновение различных перекосов и соответственно проведение преждевременного ремонта.

Полезные рекомендации

Полувальмовые крыши (они обычно относятся к голландскому и каркасному виду построек) выглядят иначе и допускают при монтаже карнизов торцевого ската расположение окон несколько выше, чем фронтальные. Строительство такого типа крыш, как правило, производится тогда, когда запланировано устроить внутри ее мансардного пространства жилую зону.

Проведение вентиляции холодного чердака является интересным вариантом, так как при отсутствии отопления конденсация влаги будет незначительной, но удаление ее в любом случае необходимо.

Этапы строительства вальмовой крыши смотрите в следующем видео.

Особенности конструкции

Саму конструкцию крыши полувальмового типа нельзя назвать простой. За основу ее создания была взята вальмовая и двухскатная кровля. Отличительная черта такой кровли – торцевые скаты не доходят до карниза, как бы «обрываясь».

Конструкция может иметь 2 или 4 ската. В случае выбора четырехскатного варианта торцевые скаты не будут «обрываться»: в верхней части устанавливаются треугольные франтоны от которых идут 2 ската.

Четырехскатная конструкция полувальмовой кровли

На конфигурацию, которую будет иметь полувальмовая кровля, влияют:

  • Количество максимально возможного количества снега.
  • Характеристики кровельного материала.
  • Ветровая нагрузка.
  • Способ использования мансардного пространства.

Полувальмовая четырехскатная крыша

Основной фактор – давление на поверхность снежной массы. Особенности конструкции должны разрешать справляться с этой нагрузкой без особых проблем.

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

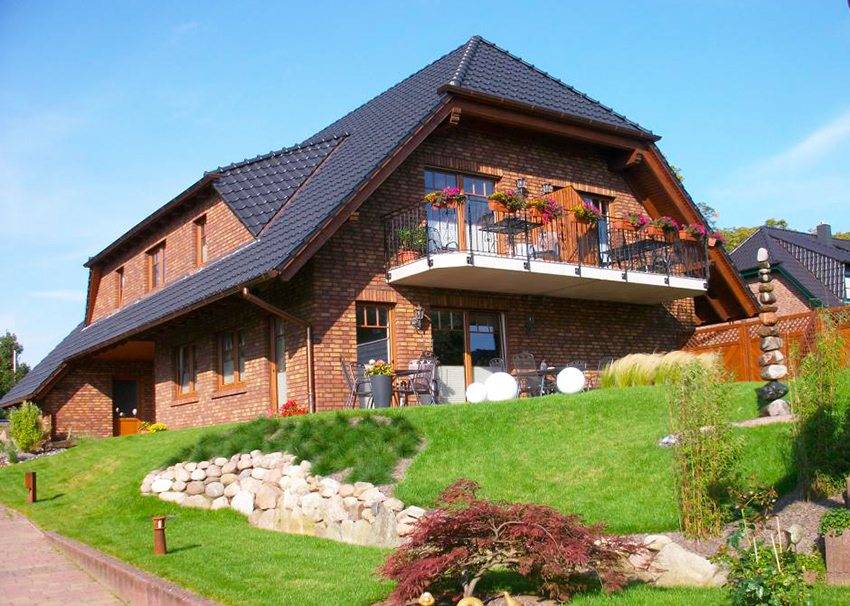

Полувальмовая крыша для жилого дома

Все скатные крыши имеют одну общую особенность – наличие чердачного помещения, которое при должной отделке можно использовать как жилое. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также обладает отличными техническими характеристиками: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фронтов дома от осадков.

В зависимости от особенностей конструкции, полувальмовые крыши разделяют на два основных типа:

  • полувальмовая двухскатная крыша;
  • полувальмовая четырехскатная крыша.

Фото домов с полувальмовой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Дом из красного кирпича с полувальмовой крышей
