Крыша Судейкина: История создания и Устройство – Достоинства и недостатки

Фронтоны вальмовых крыш

Фронтоны представляют ограничения концов фасада здания между двумя скатами или карниз основания. На вальмовой кровле фронтоны предусматриваются проектом и могут иметь разную форму. Чаще всего – это геометрические фигуры, например, трапеция, полукруг или треугольник. Но бывают с прерванным карнизом для вставки окна, по форме корабельного носа, разорванным основанием под площадку для вазы с цветами и др.

Выстроить фронтоны можно до или после возведения крыши. Главное, определить его форму, внести данные в проект, установить вертикальную мачту и по натянутым от нее веревкам можно начинать строить фронтон. Популярным для вальмовой крыши является наличие трех фронтонов, как показано на фото.

Особенности купольной крыши Судейкина

  1. Основное предназначение конструкции восьмигранной крыши — перекрытие построек и коттеджей в форме квадрата. Однако строительные прорабы с большим опытом считают, что такая конструкция применима к домам с прямоугольной планировкой. При этом необходимо проводить дополнительные расчеты.
  2. Пропорциональность стен к высоте дома должна составлять 3 к четырем или 75 от 100. Иначе сочетание этих элементов будет выглядеть не гармонично.

С помощью аксонометрии — воспроизведения объемного проекта на бумаге, Судейкин доказал, что такая форма и конструкция крыши не только эргономична, но и экономична по сравнению с двускатными аналогами.

Крыша Судейкина фото проектов

Некогда популярная крыша Судейкина сегодня является архитектурной редкостью, впрочем, в России можно отыскать целые поселки, где множество домов имеют именно эту кровлю эффективной и оригинальной конструкции. Интерес к технологиям, которые разработаны сто лет назад, возобновляется, так как преимущества не потеряли актуальности. Данная конструкция состоит из четырех пологих вальм. К основанию вальм примыкают четыре ската, которые расположены вершинами вниз. Между скатами получаются четыре фронтона. Характерная особенность кровли Судейкина заключена в полном отсутствии каких-либо стропил в традиционном их понимании. Роль же стропильной конструкции играет система брусьев, которые между собой связаны. Из брусьев образуется восьмигранный купол, который собственно и является основанием для крыши.

Фото крыши по проекту Судейкина

Подобная кровля смотрится достаточно стильно, эффектно, правда, устанавливают такую крышу исключительно для сооружений, стены которых формируют квадрат. Технически, для строения, которое имеет прямоугольный периметр стен, тоже можно смонтировать крышу Судейкина, если объединить несколько конструкций. Но тогда обязательно придется делать ендовы, которые отсутствуют в основной конструкции. Помимо этого, нужно правильно рассчитать проект данной крыши, чтоб учесть пропорции, не испортив наружный вид дома.

Кровля, созданная архитектором Судейкиным, кроме внешней привлекательности, обладает рядом практических достоинств:

  • возможность использовать максимального объема чердачного пространства для жилых помещений,
  • отличная освещенность мансарды посредством четырех окон, которые размещены на фронтонах,
  • присутствие над мансардой чердака, который значительно повышает теплоизоляцию,
  • отсутствие разжелобков и ендов, проще говоря, «карманов», где обязательно задерживается влага, снег,
  • огромный уклон, который тоже способствует беспрепятственному схождению осадков природным путем,
  • нет необходимости монтировать водоотводные желоба,
  • расход материала ниже, нежели в случае с двускатной кровлей для аналогичного дома.

Под крышей можно получить мансардное помещение, которое не имеет ненужных перегородок и достаточно хорошо освещается. Выпуклая, несколько напоминающая шатер кровля не нуждается в монтаже системы водоотведения, что разрешает сэкономить средства, время, силы, так как не надо чистить желоба и обеспечивать правильную их работу. Дождевая, а также талая вода с кровли Судейкина идет непосредственно в водоприемные воронки. Хозяину дома не нужно беспокоиться на счет удаления скопившегося снега либо ликвидации наледи.

Выбор кровельного материала достаточно широк, однако не каждый материал подойдет для кровли Судейкина. По словам профессионалов, оптимальным выбором являются мелкоячеистые материалы, в частности, черепица, классическая битумная либо керамическая, т.д. Сам архитектор предполагал, что крыша будет покрываться железом, потому листовое железо для данной крыши вполне подходит.

Теги: #Крыша судейкина для прямоугольного дома

Особенности крыши Судейкина

Проект Судейкина отличается наличием большого количества различных практических преимуществ. Многие архитекторы выделяют несколько главных особенностей. К ним относятся следующие технические характеристики:

Можно максимально использовать пространство всего чердака, соорудив помещение, подходящее для жилья. Это обеспечивается за счет удобной высотой кровли;

Компактный чердак, располагающийся над мансардой, образует вентиляционную прослойку, которая заметно увеличивает эффективность теплоизоляционных свойств дома;

Проблема освещенности мансардного помещения решается с помощью четырех огромных фронтонных окон, являющихся наиболее оптимальным вариантом в данном случае;

На крыше не накапливается влага, а также не образуются снежные мешки, потому что на ней отсутствуют «карманы» ендова;

Достаточно большой угол крутизны монтированной кровли Судейкина позволяет обеспечить беспрепятственный и постоянный отвод атмосферных осадков. При этом не понадобится сооружать специальную систему водоотведения. Таким образом, можно существенно сэкономить денежные средства при приобретении всех необходимых строительных материалов.

Фото дома с крышей Судейкина

Не смотря на наличие множества преимуществ, следует отметить, что крыша Судейкина не обрела огромной популярности и не стала столь востребованной.

Это объясняется тем, что у данной конструкции имеется перечень недостатков, препятствующих ее широкому признанию. Ними являются следующие минусы:

Необходимость в покупке кровельного материала, который будет отвечать установленным требованиям;

В каждом случае для кровли следует выполнять индивидуальный профессиональный расчет;

Преимущественное количество деталей не производятся в нужном объеме, поэтому приходится тратить много времени на подготовительные работы.

Кровельные материалы

Судейкин рассчитывал кровлю под оцинкованное железо, но сегодня гораздо более внушительный выбор покрытий. Бытует мнение, что для этой крыши больше подойдут мелкоштучные материалы или мягкая черепица, так как листовые разновидности придется сильно резать. Конечно, по декоративности вариации мягкой черепицы выигрывают у листовых материалов, но их цена для многих неподъемна. Как показала практика, купольную восьмигранную крышу можно смело крыть ондулином, металлочерепицей и даже металлопрофилем. Если правильно посчитать необходимое количество, используя как онлайн-калькуляторы, так и редакторы, в которых можно прорисовать раскладку, реально обойтись практически без отходов. Это тоже проверено и доказано нашими форумчанами.

GnorkУчастник FORUMHOUSE

Встречал высказывания, что отходов металлочерепицы на такой крыше очень много. Вот на фотографии ВСЕ отходы с моей крыши. Ширину кусков можно понять из шага волн черепицы. Шатровая и четырехщипцовая крыши в этом смысле не конкуренты. Единственно, расчет количества материалов продавцам доверять нельзя. У них метров на 30-40 больше получалось. И саморезов надо примерно на треть больше, чем они по нормативам считают.

CancerУчастник FORUMHOUSE

Я сделал себе такую крышу. Крыл ондулином, особых сложностей не возникло, результат – на фото.

AleSPУчастник FORUMHOUSE

Я делал ондулином нижегородским, кроил по месту, треугольный остаток у меня уходил, как правило, в то же самое место другого ската крыши, обрезков осталось мало, самое сложное было рассчитать нужное количество листов, рассчитал 42 листа, купил на всякий случай 44, потратил 41 лист. Пилил цепной пилой.

MamarusyyУчастница FORUMHOUSE

На крышу – коричневый ондулин, точнее, ондуру, все очень бюджетно, решили вразбежку класть, чтобы сплошного шва не было. Цветовая палитра ондулина и ондуры немного отличается, мне больше понравились оттенки ондуры. Я разложила 1 верхнюю и 1 нижнюю части крыши, а сверху – ондулин, учитывая нахлесты, строитель сказал начинать крой с центра. От того, что класть решили вразбежку, количество листов не изменилось. У меня осталось лишних 4 листа ондулина, которые я как раз взяла «на всякий пожарный».

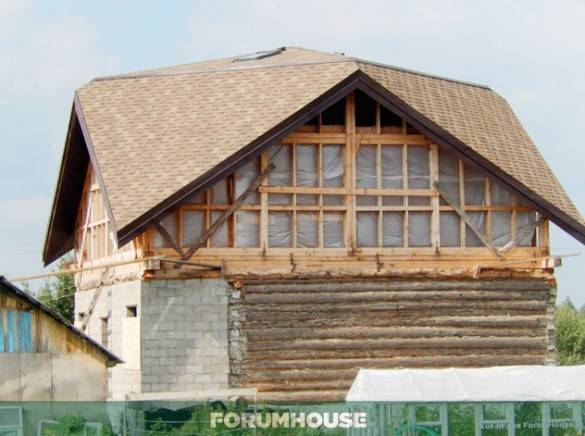

Крыша Судейкина, отделанная мягкой черепицей у форумчанина kukan.

Преимущества восьмигранной крыши

Автор конструкции свыше 100 лет назад убедил большинство проектировщиков, что крыша по его задумке не только выглядит эстетично и необыкновенно. В отличие от двускатной, ее сборка обходится дешевле из-за меньшего расхода материалов. К тому же ее практичность очевидна, так любой желающий мог устроить дополнительную комнату на чердаке. Благодаря этому крыша Судейкина и сегодня остается востребованным типом кровли. Основными преимуществами конструкции русского архитектора стали:

  1. Увеличенное пространство под крышей благодаря высоте и отсутствию опор. В процентном соотношении с такой конструкцией можно использовать 90% полезной площади. Устроить мансардное помещение.
  2. Слой воздуха задерживается в куполе крыши и дополнительно утепляет чердак. В других формах кровли утеплительный эффект прослойки воздуха отсутствует.
  3. Сход осадков с такой конструкции происходит самостоятельно. Форма кровли, снаружи которой отсутствуют препятствия позволяет не задерживать массы снега и дождя. Это избавляет хозяев дома от механических работ по очищению.
  4. Необходимость в усложнении системы отведения отпадает. Осадки напрямую попадают в воронки водостока.
  5. Экономичность. Материалов на восьмигранную крышу уходит на 25% меньше, чем на двустороннюю.
  6. Также на купольной крыше не появляется наледи в зимний период.

Стоит учесть еще один немаловажный фактор, который позволяет причислить крышу Судейкина к полезным изобретениям. Фронтоны фасада имеют большую площадь, эти места можно использовать под вертикальное остекление. Таким образом в комнате будет естественное освещение. Плюсом будет дешевизна фронтонного остекления, в отличие от окон, которые устанавливают в проем скатных крыш.

Несмотря на перечень преимуществ конструкция архитектура Судейкина не стала распространённой. А все из-за имеющихся недостатков.

Крыша Судейкина

Каждый уважающий себя хозяин непременно хочет подчеркнуть свою оригинальность и отличится от других. Но внутренние особенности дома замечают только друзья и знакомые, в то время как внешние черты видит каждый проходящий мимо человек. Крыша Судейкина точно будет бросаться в глаза каждому прохожему, говоря всем своим видом о вашем непревзойденном вкусе. Крыши домов Судейкина вызывают немало восхищения и восторга у любого человека.

Отличительной чертой стропильной системы является возможность использования чердачного пространства под жилое помещение почти на 90%. Немногие конструкции дают такую возможность. Правда стоит отметить, что достаточно много неудобств может повлечь наличие балки по центру

Но на это, как правило, никто не обращает внимание, так как большей популярностью пользуется крыша Судейкина без центрального столба

В процессе строительства такой крыши создается большое чердачное пространство, что позволяет дизайнерам воплотить в жизнь все свои фантазии и задумы. Благодаря уникальной конструкции можно с легкостью решить вопрос дневного освещения путем установки на каждом из фронтов оконных отверстий. Поэтому если вы хотите переоборудовать свой чердак под необычную просторную комнату, то крыша Судейкина станет идеальным решением.

При выборе стоит помнить, что такая конструкция из своей необычной стропильной системы подходит только для прямоугольного дома. Над мансардным этажом также образуется небольшой чердачок, который создает шар воздуха, улучшая тем самым теплоизоляцию жилья.

Но составить план и смонтировать такую конструкцию – это довольно непростая задача, которая потребует от вас много времени и сил. Чтобы сделать точный чертеж, необходимо соблюдать все пропорции и правила, касающиеся стропильной системы.

Система водоотвода крыши Судейкина не имеет никаких ендов и желобов, по которым стекала бы вода. Благодаря этой особенности на поверхности не скапливается снег и не образуются так называемые снежные карманы, которые впоследствии приносят много хлопот и неприятностей. Из-за них внизу образуется наледь, вода из которой позже просачивается в небольшие трещины и поры и разрушает стропильную систему. Чтобы система желобов нормально функционировала, вам потребуется дополнительно оборудовать ее системой подогрева, что обойдется вам недешево.

На крыше Судейкина не требуется устанавливать никаких водоотводящих желобов, в которых летом скапливается мусор и грязь, а зимой появляются водяные пробки, мешающие нормальному прохождению воды. Также снег и вода быстро сходят с поверхности крыши благодаря большому уклону скатов.

Несмотря на довольно большой список преимуществ, конструктив Судейкина не стал востребованным и популярным ни среди частных застройщиков, ни среди больших строительных компаний. Это произошло из-за немалого списка недостатков этой конструкции.

Во-первых, такая крыша подходит далеко не для всех построек. Такая конструкция будет хорошо и надежно держатся только на квадратных или прямоугольных постройках.

Во-вторых, все балки нужно изготавливать только одной партией, что также приносит немало хлопот и проблем.

В-третьих, расчет крыши Судейкина не удастся выполнить своими руками – единственным вариантом является обращение к профессиональным инженерам, которые разбираются в конструкциях подобного типа.

Также стоит учитывать, что для подобной конструкции подойдут далеко не все материалы. Чтобы подобрать подходящую древесину или металл, желательно обращаться к специалистам или людям, которые имеют большой опыт в строительстве подобных крыш. Еще одним существенным недостатком крыши Судейкина является требование четкого соблюдения пропорций. При их нарушении конструкция становится визуально плоской и непривлекательной. Но даже если вы – опытный инженер и монтажник и имеете дом подходящей формы размеров, есть риск, что визуальные свойства данной крыши вас не удовлетворят.

Необходимые для строительства материалы обойдутся вам относительно недорого. Большую часть денег вам придется отдать за расчет пропорций, изготовление чертежа и монтажные работы. На сегодняшний день услуги мастера для крыши Судейкина стоят относительно дорого, так как технология данной конструкции устарела и больше почти не применяется. Даже если вы обладаете достаточным количеством знаний, не пытайтесь выполнить монтаж своими руками. Специалисты не только быстро и качественно выполнят свою работу, но и предоставят гарантию на свои услуги.

Если вы – оригинальная личность, которая любит всегда привносить в свою жизнь нечто необычное, то такая крыша просто создана для вас.

Преимущества и недостатки

К однозначным достоинствам вальмовой крыши относят:

  • Устойчивость к ветровым нагрузкам — торцевые вальмовые скаты не встречают ураганный ветер в лоб, как фронтон, а пускают по касательной.
  • Не задерживает осадки — крыша не собирает тяжелые пласты снега зимой и лужи воды в остальные сезоны.
  • Жесткая и долговечная конструкция — за счет уникальной стропильной системы.
  • Широкий карнизный свес по всему периметру, который защищает стены дома от природных факторов.
  • Эстетика — вальмовая крыша скрадывает высоту дома и делает его легким визуально. Украшает и небольшую мазанку, и двухэтажный коттедж в любом стиле.
  • Многовариантность конструкции — шатровая, полувальмовая (голландский и датский вариант), по-американски, с кукушкой, ломаная. Эти виды различаются количеством скатов, их формой. С их помощью можно реализовать все задумки в строительстве. К примеру, в рамках одного строения уместить жилую зону, гараж и бытовку.

Есть и недостатки:

  • Конструкция вальмовой крыши сложная и дорогая.
  • Ввиду отсутствия фронтона естественный свет проникает только через мансардные, слуховые окна. Они к тому же требуют дополнительного ухода и трат.

Минусы конструкции условны, так как не сулят потерю надежности и решаются увеличением денежных вложений.

Система отвода дождевой воды и ее конструкция

У конструкции крыши Судейкина отсутствуют разжелоба и енды, горизонтальные поверхности, где в основном происходит скапливание снега и образование «снежных карманов».

Такие карманы на простых крышах доставляют домовладельцам много неприятностей и хлопот. Скопившийся снег весной подтаивает, образуя наледь внизу, от которой постепенно начинает просачиваться влага, попадая в маленькие поры и трещины кровельного покрытия, разрушая тем самым его и вызывая протечку кровли.

  • Экономия в процесс устройства такой кровли заключается в отсутствии необходимости установки по всему периметру дома водоотводных желобов, забивающихся в летнее время грязью и мусором, а в зимнее время обледенелый и скопившийся снег не позволяет собирать талую воду.
  • Такая крыша не задерживает воду и снег, потому что отличается большим уклоном.
  • Чтобы эта система водоотвода нормально функционировала необходимо устанавливать специальную защиту от мусора и делать подогрев лотков в определенные периоды, что вместе с покупкой системы водоотвода и работами по ее монтажу стоит дороговато.
  • В проектах Г. Судейкина дождевая и талая вода собирается в водоприемные воронки.

В старом издании книги имеются расчеты, демонстрирующие выгоду конструкции автора в сравнении с иными видами крыш.

К примеру, для крыши Судейкина размеров 7х7 аршин (1 кВ. сажень – 4,5 кВ.м.; 1 аршин – 0,7 м) необходимо 18,5 кв. саженей железа, на 2-скатную кровлю потребуется 21,3 кВ. саж.

Полезная площадь пространства чердака крыши Судейкина при этом равняется 9,8 кВ. саж, у 2-скатной – 4,07 кв. саж.

Другие крыши имеют меньшие полезные площади. В данном архитектурном альбоме представлены проекты крыш, в центре которых располагается столб, служащий опорой всей конструкции. Однако современные строители и архитекторы доказали, что это для крыши Судейкина не обязательно. Чтобы обходиться без столба, необходимо усиливать несущие конструкции и делать острее высшую часть крыши.

Почему крыша Судейкина не стала популярной?

Хотя крыша Судейкина имеет явные преимущества перед другими видами кровель, она с трудом приживается в строительстве. Все потому, что такая крыша в идеале устанавливается на домах квадратной формы. Хотя и это спорный вопрос.

Возможен монтаж нескольких крыш Судейкина, соединяя их между собой, однако в подобных случаях появляются ендовы. По своей эстетичности такие крыши не всегда устраивают застройщиков, хотя они и имеют высокую функциональность.

Крыши Судейкина нуждаются в соблюдении пропорций между длиной и высотой стен дома. Нужно, чтобы данная пропорция была в отношении 75 процентов высоты к 100 процентам длины стены.

Если брать другие пропорции крыши Судейкина, то визуально она становится плоской, хотя нарушение ее функциональности не происходит.

На этих крышах используется рулонный или мелкоштучный кровельный материал. Применительно к металлопрокату (металлочерепица или профлист) будет много отходов, из-за чего вся экономия будет сведена к нулю.

Технологией возведения конструкций Судейкина предполагается ручное изготовление опорных кровельных элементов, потому что в настоящее время это редкое решение кровли серийно не изготавливается. Кроме этого, необходим точный расчет конструкций, который не каждый способен сделать, а заказывать у специалистов будет накладно.

Самым оптимальным размером дома в плане считается 140 кв.м., при котором крыша Судейкина может предстать во всем блеске.

Однако, несмотря на редкость подобных проектов, такая крыша уже привлекла внимание, и может даже сильно распространиться. Ведь для этого имеются все предпосылки – конструкция отлично приспособлена под современные материалы, стили и требования

Она имеет огромный запас для рационального применения в архитектуре.

Конструкция Судейкина

Автором конструкции является архитектор Григорий Судейкин. В 1914 году он издал книгу, в которой подробно описывал своё изобретение, пригодное для использования в строительстве зданий различного назначения. Изобретение Судейкина стало настоящей сенсацией. Практически все модели, используемые сегодня, уже были известны. Отличительной особенностью крыши Судейкина являлось отсутствие стропильной системы. Брусья устанавливают таким образом, что образуется восьмигранный купол. Затем укрепляют кровлю, которая состоит из такого же количества треугольников. В центре крыши расположен опорный столб. Чтобы наличие столба не нарушало пространство чердачного помещения, нужно увеличить несущую способность остальных конструкций. Верхняя часть купола должна быть поднята под более острым углом.

В своей книге Судейкин привёл расчёты, доказавшие, что его изобретение отличается экономичностью и практичностью. На возведение такой крыши уходит значительно меньшее количество строительного материала, а пространство второго этажа может быть использовано более продуктивно.

Недостатки кровли

Изобретение гениального архитектора было довольно быстро забыто. Некоторые детали её конструкции необходимо было изготавливать вручную, так как они не подлежали серийному производству. Идею Судейкина иногда использовали в советской архитектуре. Однако увидеть эту конструкцию в частном строительстве до недавнего времени было очень сложно. Возрождение идеи принадлежит энтузиастам, постаравшимся воссоздать крышу по старым чертежам. В настоящее время конструкция Судейкина по-прежнему не используется в массовом строительстве. Тем не менее, некоторые строительные фирмы предлагают её возведение своим клиентам.

Существует множество причин, мешающих использовать изобретение в промышленном масштабе. Некоторые архитекторы просто не знают о его существовании. Кроме этого, крыша Судейкина имеет необычный внешний вид, который может понравиться далеко не каждому клиенту. Для того, чтобы возвести конструкцию, необходимо провести немалое количество высокоточных расчетов, осуществить которые под силу не всем специалистам. Крыша подходит только для квадратных построек, а при её возведении не рекомендовано использование некоторых кровельных материалов.

Достоинства кровли

Несмотря на сложности, возникающие при строительстве, конструкция Судейкина набирает всё большую популярность. Для возведения крыши необходимо использовать мелкоячеистые материалы. Это могут быть битумная или керамическая черепица. Помимо этого, можно использовать рулонные или ненаправленные листовые материалы. При применении металлочерепицы следует учитывать тот факт, что листки должны иметь треугольную форму и располагаться в одном направлении.

Вероятно, при строительстве крыши Судейкина придётся использовать большее количество кровельного материала. Однако владельцы домов, построенных с применением этой конструкции, характеризуют крышу только с положительной стороны. Одно из главных преимуществ состоит в большем количестве свободного пространства, которое было бы недоступно при использовании другой модели кровли. Благодаря особенной форме крыша Судейкина не накапливает снег в большом количестве.

Есть у конструкции и другие немаловажные достоинства, например, отсутствие горизонтальных участков водостоков. Собравшаяся по желобам вода переходит в водосточные труды. Между скатами крыши нет разжелобков, поскольку все углы наклона кровли выпуклые. Разжелобки способствуют накоплению льда, воды или снега. Со временем это приводит к порче кровельного материала. Чердачное помещение всегда будет очень хорошо освещено, поскольку есть возможность разместить окна на всех фронтонах. Конструкция Судейкина не требует специального мансардного окна. Высокоточные расчёты показали, что под такой крышей можно использовать до 90% пространства.

Новым по-прежнему называют хорошо забытое старое. Изобретение архитектора, жившего в дореволюционной России, вновь возвращается в строительное ремесло. Распространение тенденции, вероятно, приведёт к тому, что конструкция будет использоваться для строительства целых коттеджных посёлков. Универсального решения для каждой отдельно взятой постройки не существует. При строительстве нужно учитывать не только возможность использовать чердачное помещение, но и ряд других факторов. Однако, по мнению специалистов, изобретение Судейкина имеет больше достоинств, чем недостатков.
