Гильзы
Третий простой способ соединения проводников это опрессовка гильзами.
Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:
Гильза
Медная
Луженная
Для соединения чисто алюминиевых – ГА (гильза алюминиевая):
Для перехода с меди на алюминий специальные переходные ГАМ:
Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.
После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.
При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

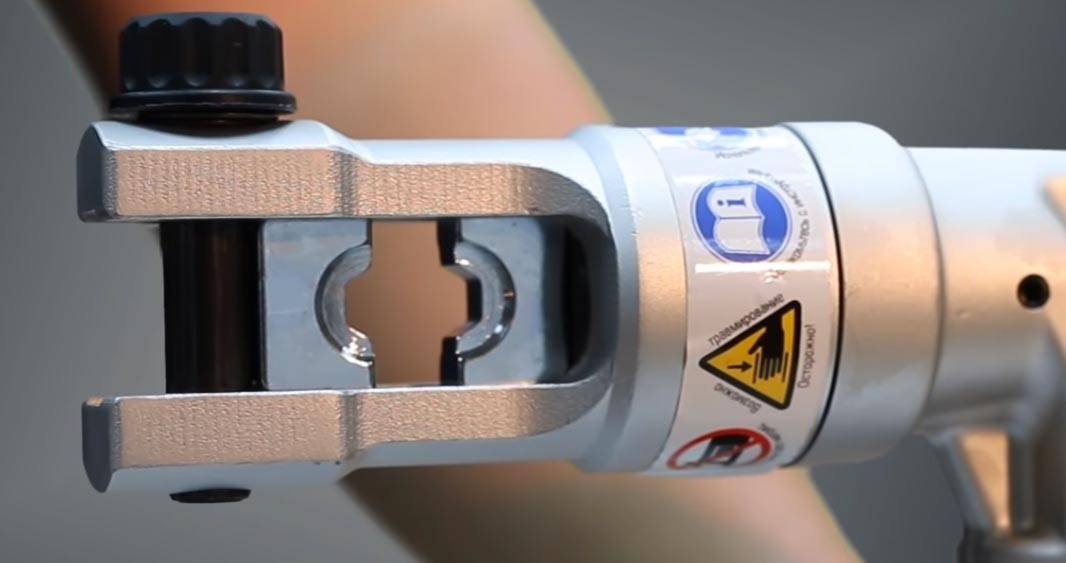

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.
До сечений 35мм2 можно применять и механический с большим размахом ручек.
Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.
Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.
Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.
А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.
Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.
Только после этого можно прессовать.
После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.
Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.
Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.
Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.
Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.
Советы и правила безопасности
К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.
Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.
Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.
Способы соединения
Различные виды соединения проводов
Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:
- зажимы;
- клеммы;
- опрессовка;
- пайка, сварка.
Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.
Метод сжимов
Соединительные клеммы WAGO
Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.
Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.
Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.
Метод прессовки
Варианты опрессовки проводов
Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.
Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.
Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации
Важно лишь правильно подобрать тип гильзы и нажимное усилие
Метод сварки
При сварке проводов используется оловянный припой
Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.
С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:
- Расплавление оконцевания многожильного провода.
- Соединение расплавленного проводника с одножильным отрезком.
Пайка
Пайка проводов
Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.
Как скрутить многожильный провод вместе с одножильным:
- Зачистка от изоляции.
- Обработка поверхности обоих проводников канифолью.
- Наматывание многожильного кабеля на одножильный.
- Сгибание одножильного кабеля, обжимание пассатижами.
- Обработка места паяльным жиром и припоем.
Также существует вариант соединения, когда обработка жиром и канифолью производится отдельно для каждой части провода. Затем проводники соединяются параллельно и место контакта обрабатывается припоем.
Одножильные проводники соединить проще. Для этого их достаточно зачистить от изоляции и обработать канифолью. Затем кабели нужно спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не требуется.
Использование ОВ
Они довольно часто используют, что бы сделать монтаж электрической проводки. Это устройства с простой конструкцией и несложным принципом работы.
Провода укладывают в защёлку, которая при помощи латунного коннектора прокалывает кабель. Благодаря этому можно за короткий срок сделать надёжное и хорошее ответвление в электрической проводке.
Ключевым минусом зажима является то, что он может прокалывать жилы только с сечением не больше шести квадратных миллиметров.
На такое сечение можно подключить даже мощную электрическую плиту, поэтому для домашнего монтажа такие зажимы становятся отличным помощником.
Можно ли соединять и кабели скруткой
Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

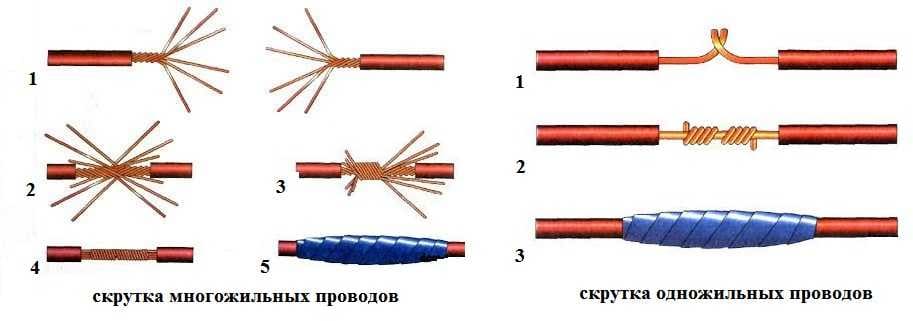

Многожильные и одножильные
При подсоединении многожильных проводов следует придерживаться следующих правил:
- зачистить изоляцию на 4 см;
- раскрутить проводники на 2 см;
- соединить до стыка незакрученных жил;
- закручиваются провода только пальцами;
- затянуть скрутку можно при помощи плоскогубцев;
- оголенные провода изолируются специальной лентой или термоусадочной трубкой.
Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.
Способы скрутки
Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

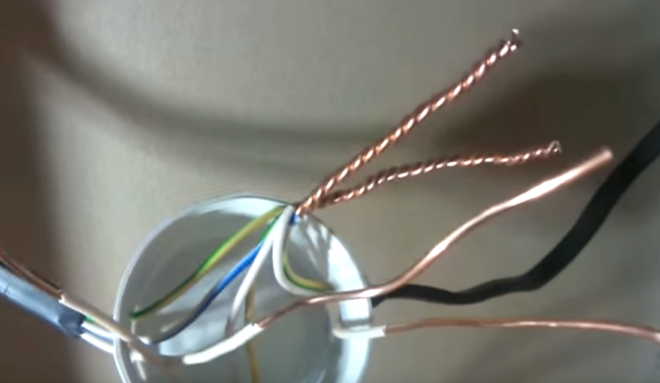

Правильная скрутка электропроводки в распределительной коробке
При скрутке нужно следовать следующему порядку действий:
- обесточить дом или квартиру;
- очистить проводки от изоляции на 4 см и более;
- раскрутить проводки на 2 см;
- соединить до стыка нераскрученные провода;
- закрутить жилы пальцами;
- затянуть скрутку плоскогубцами;
- заизолировать оголенные провода.
Соединять можно как одножильные, так и многожильные кабели.
Скрутка разного сечения
Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.
Колпачки скрутки
Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.
Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.
С помощью контактных зажимов
Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.
После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.
Подключение выключателя с двумя клавишами
Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.
Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

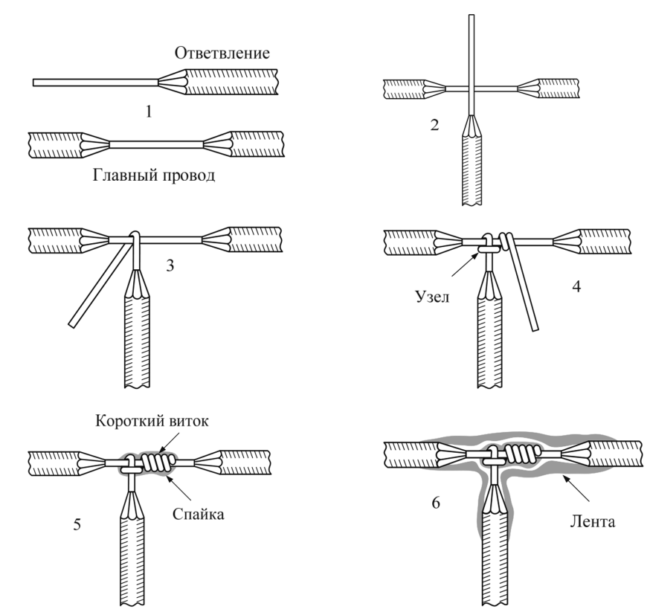

Ответвление с помощью зажима
Соединение типа «орех» часто используется в электрической проводке. Этот элемент можно встретить в местах соединения проводников в распределительных коробках.
Конструкция этого элемента довольно проста. Он состоит из следующих деталей:
- Карболитовый корпус;
- Стальная плашка;
- Пластины;
- Сжимные винты.
Благодаря всем этим элементам зажим обеспечивает долговечное и надёжное ответвление кабеля.
Это изделие удобно использовать для ответвлений, поскольку орехи обладают небольшим размером и стоят недорого.
Тем не менее, среди минусов соединителя выделяют слабую защиту от влаги и невозможность сделать ответвления жил проводников, находящихся под напряжением.
Чтобы это сделать, нужно разместить провода в плашке. После этого винты затягиваются отвёрткой, а корпус защёлкивается. Сделать соединение этим способом может даже новичок в электрике.
Способы изоляции скруток
Скрутка проводов без применения изоляции непригодна для использования. Чтобы сделать соединение в соответствии со всеми правилами, скрутку обязательно необходимо защитить от внешней среды. Для этого необходимо определиться какой из изоляционных материалов использовать. Существует, например, тряпичная или ПВХ изолента, термоусаживаемые трубки или кембрики, соединительный изолирующий зажим (СИЗ). У каждого из материалов есть свои преимущества и недостатки.
Проверенная временем изолента или аккуратные термотрубки
Итак, изолента наиболее старый, проверенный временем и знакомый каждому хозяину материал. Термоусаживаемые трубки удобно использовать и, кроме того, изоляция с их помощью выглядит очень аккуратно и компактно. СИЗ колпачки — очень быстрый способ изоляции. Они выполнены в виде колпачков с пружинками, накручивающихся на оголённую скрутку.
Стоит помнить, что изолента бывает двух видов:
- выполненная из ПВХ
- на тряпичной основе
Какой вариант выбрать в конкретной ситуации нужно решать исходя из задач: ПВХ лента более герметична, более удобна в работе, но имеет худшие клеящие свойства (особенно на холоде) в сравнении с тряпичной, а также склонна к самопроизвольному разматыванию со скрутки. Тряпичная изолента лучше клеится и лучше ведет себя на холоде, но она сильно впитывает влагу и больше подвержена загрязнению.
Чем и как можно изолировать провода в стене
Естественно, что после того, как вы скрутили вместе нужные провода, с помощью сварки соединили концы жил или спаяли с помощью припоя, нужно их заизолировать. В стене (распределительной коробке) используйте ленту ПВХ, ХБ, термотрубку или СИЗ:
- ПХВ лента хороша тем, что она эластична, но менее устойчивая к температуре нагрева. Может расплавиться в местах соединения, если будет плохое соединение жил и произойдет нагрев;
- ХБ лента хороша и надежна при не большом нагреве, но не стойкая к влаге;
- ТУТ (термоусадочная трубка) – это более современный и надежный изолирующий материал.
- СИЗ – это специальные колпачки предназначены для оголенных скруток.
Если вы взяли ленту ПВХ или ХБ, то накладывать ленту на скрутку нужно начиная с оболочки проводов до кончика, затем согнуть кончик ленты и обратно до оболочки. Должно получиться, что вы наложили не менее 2-х слоев ленты ПВХ или ЧБ.
Термоусадочную трубку использовать для изоляции оголенных соединений (скруток), тоже очень просто. На один из проводников (или несколько) нужно натянуть трубку соответствующего диаметра. Не нужно брать слишком большого диаметра по отношению к жиле (жилам), но и слишком маленького, чтобы трубка свободно перемещалась по жиле (жилам) вместе с его оболочкой.
Общий принцип электропитания частного дома
От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.
Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.
Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает
Соединение проводников из разных материалов
Самым основным является то, что скрутку ЗАПРЕЩЕНО выполнять с проводниками из разных материалов. ЗАПРЕЩЕНО сплетать провода из меди и алюминия. Обусловлено это тем, что при контакте меди и алюминия возникает гальваническая пара, которая разрушает созданное соединение. Чем выше, проходящий ток через сплетение, тем быстрее произойдет его разрушение.
Грозит такой контакт проводов следующими последствиями:
- нагревом, искрением и последующим возгоранием;
- ухудшение качества контакта такой «сплетки»;
- уменьшение площади соприкосновения;
- сильному нагреву проводов в месте сплетения;
- быстрому окислению;
- при временной и мощной нагрузке возникают циклы «нагрев-охлаждение», что чревато сильным
- ухудшением качества соединения.
Соединение скруткой
Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.
Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.
Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.
Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.
Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.
Как правильно выполнить скрутку проводов показано в этом видео:
https://youtube.com/watch?v=5tt_fqCjsQw
Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:
О скрутке проводов с помощью специального инструмента смотрите здесь:
Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.
Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.
Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.
Выбор способа соединения проводников
Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.
Watch this video on YouTube
Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

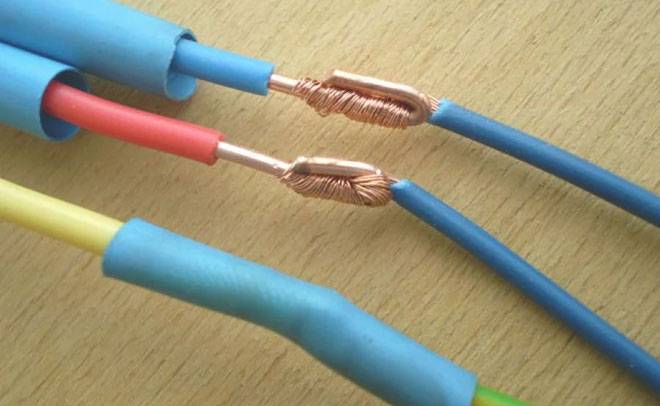

Соединение многожильных и одножильных проводников
Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.
При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.
Соединение проводов с сечением разного диаметра
Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.
Соединение проводов большего сечения
Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.
При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.
Соединение перебитых в стене проводов
Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.
После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.
Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.
Соединение меди и алюминия
Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.
Способы соединения провода СИП с разными кабелями
Виды клемм для соединения проводов
Как можно соединить провода в распределительной коробке?
Как правильно соединить медный и алюминиевый провода?
Какие бывают виды клеммных соединительных колодок?
Как пользоваться клеммниками Wago для соединения проводов?
Соединение проводов муфтой Easy-Protect
И вот наконец появился универсальный продукт, который позволяет с легкостью использовать зажимы wago теперь не только в сухих зданиях, но и во влажных помещениях и даже на улице.
Называется эта штука – гелевая муфта Easy-Protect.
Гелевая муфта easy protect
Не пугайтесь слова “муфта”, ничего сложно в монтаже здесь нет. Выпускаются данные изделия компанией Cellpack (совместное предприятие Германии и Швейцарии) и состоят из двух половинок.
Гелевая муфта под зажимы ваго
Одна видимо делается в Германии, другая в Швейцарии, после чего все собирается воедино в Китае. Это своеобразный защитный чехол, наполненный уже готовым к применению гелевым компаундом. Гель не силиконовый!
