Как сделать водяной пол с подогревом: расчет и схема укладки своими руками

Монтаж водяного теплого пола с бетонной стяжкой

1. В первую очередь монтируют коллекторный шкаф. Небольшая глубина – всего 120 мм – позволяет разместить этот элемент внутри стены, если только она не является несущей – такие стены даже штробить нельзя.
2. Далее выполняют подготовку поверхности, как это было описано выше. Если в помещении предполагается уложить несколько контуров, то демпферную ленту следует укладывать не только по периметру, но и между ними.
3. На пол укладывают армирующую сетку с размером ячейки 150х150 мм, связанную из прута диаметром до 5 мм.
4. Далее укладывают сам контур. Выпускаются специальны монтажные профили с гнездами для крепления трубы, однако, при наличии армирующей сетки можной обойтись и без них – труба привязывается пластиковыми хомутами прямо к сетке. Хомут не должен затягиваться туго, чтобы у трубы оставалась возможность небольшого смещения.
5. Готовый контур подвергают опрессовке, выдерживая его в течение суток под давлением в 4 – 6 атм.

Если опрессовка прошла успешно, приступают к заливке стяжки. При этом труба должна оставаться под давлением, хотя бы рабочим. Материалом стяжки может служить специальная смесь, изготовленная для устройства ТП, либо пескобетон марки М300. Толщина покрытия – от 40 до 70 мм.

По прошествии 28-ми суток (столько сохнет бетон) укладывают чистовое покрытие и включают систему ТП. Температуру теплоносителя нужно увеличивать постепенно.

Как устроен водяной теплый пол?

По принципу устройства внутрипольный подогрев почти не отличается от традиционного радиаторного отопления. Разогреваемый газовым или электрическим котлом теплоноситель двигается по цикличному трубопроводу, к которому вместо радиаторов подключены уложенные в пол контуры – также из труб.

Нетрудно догадаться, что гидравлическое сопротивление у такого контура, представляющего собой тонкую изогнутую трубу длиной до 90 м, значительно выше, чем у радиатора.

Этим обусловлены два отличия ТП от радиаторного отопления:

• контуры можно подключать только по параллельной схеме;
• теплоноситель в системе может циркулировать только принудительно, то есть в обязательном порядке должен использоваться циркуляционный насос.

Параллельный способ подключения контуров предусматривает наличие коллекторов. Их должно быть как минимум два: на линии подачи и на «обратке».

Структура теплого водяного пола

Необходимость применения насоса делает систему ТП энергозависимой, то есть при отсутствии электроснабжения работать она не сможет. Это единственный недостаток данного вида отопления. Однако, он с лихвой перекрывается преимуществами:

• Величина теплопотерь является минимальной (в 1,4 – 1,7 раза меньше, чем у радиаторного отопления), поскольку, во-первых, нагретый воздух не контактирует со стенами, а во-вторых, благодаря значительной площади контуров-радиаторов ТП может работать в низкотемпературном режиме (теплопотери пропорциональны разности температур).
• Нагретый воздух сразу поступает именно туда, где он нужен, а не улетучивается вдоль стен под потолок, как это происходит в случае с обычным радиаторным отоплением.

Поскольку контуры ТП проложены скрытым способом – в конструкции пола, интерьер помещения становится безупречным.

Альтернативные способы монтажа водяного теплого водяного пола

В данном случае имеется в виду настильный способ и монтаж системы при помощи деревянных лаг. Я объединил их вместе, так как технология практически повторяется.

При обустройстве системы настильным способом нам уже не обойтись без вышеупомянутых специальных плит с бобышками. Иначе никак, ведь нам нужно на что-то укладывать сам верхний настил.

Монтаж настила на утеплитель с бобышками.

Все действия повторяются, на ровные, горизонтальные полы укладывается гидроизоляционная пленка и демпферная лента. На пленку монтируем плиты с бобышками и между этими бобышками укладываем трубную разводку.

Настил мы будем делать из плит ГВЛ, можно еще использовать водостойкую фанеру, но она обойдется дороже. Плиты ГВЛ укладываются по принципу кирпичной кладки в 2 слоя.

Стыки между листами первого и второго слоя ни в коем случае не должны совпадать. Между собой слои скручиваются короткими саморезами, чтобы концы саморезов не выглядывали снизу. В результате у нас получается монолитная плита на всю комнату.

Металлический теплообменник для теплого пола.

Деревянный пол обустраивается немного иначе. Утеплитель здесь располагается в подполе, и его мы в расчет не берем. Изначально у нас есть ровный деревянный настил, на который мы и будем монтировать теплый пол.

Чтобы обустроить пазы, в которые будет закладываться труба, нам нужно набить на пол деревянную строганную доску сечением 100х26 мм. Планки набиваются с зазорами, чуть превышающими толщину трубы.

Пластины теплообменников уложенные между досками.

Дерево имеет плохую теплопроводность, поэтому для ее увеличения нам понадобятся алюминиевые или стальные пластины с выгнутыми пазами под трубы. Эти пластины закладываются в зазоры между планками и фиксируются на этих планках степлером или гвоздями.

Дальше нам остается уложить трассу трубной разводки и зашить весь пол слоем ГВЛ. В данном случае ГВЛ будет базироваться на деревянных планках и 2 слоя плит набивать нет смысла, плюс сами понимаете, чем толще настил, тем хуже он будет проводить тепло.

Вариант обустройства водяного пола настильным способом.

Монтажные схемы

Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.

Таблица. Схемы монтажа водяного пола.

Улитка	В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж.
Змейка	В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится.
Комбинированный тип	В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом.

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Плюсы и минусы системы

Главным преимуществом теплых полов под плитку является то, что они греют саму поверхность пола, а не воздушные массы, как это делают радиаторы отопления. В результате в помещении получаются комфортные условия – пол теплый, а воздух не пересушен

Важно и то, что температура у поверхности пола будет на 2-3 градуса выше, чем на уровне головы человека. Именно такие температурные показатели оптимальны для хорошего самочувствия

Систему теплого пола и его способность к «ступенчатому» прогреву помещения (где более теплые воздушные массы оказываются в районе пола) по достоинству оценят семьи с маленькими детьми

Ребенок постоянно на полу, кроме того, его рост гораздо ниже роста взрослого человека, поэтому так важно быть уверенным, что напольное покрытие теплое и комфортное

Немаловажно, что система прогреет всю поверхность пола, в то время как радиаторы нагревают только поверхности возле себя. При правильной настройке датчиков и монтаже нагревательных элементов можно избежать чрезмерного обогревания мебели, бытовой техники, а значит, их преждевременного выхода из строя. Что касается напольного покрытия, то теплый пол – отличное решение под плитку

Материал имеет хорошую теплопроводность, поэтому быстро нагревается и отдает тепло. Повышение температуры не оказывает негативного влияния на изразцы

Что касается напольного покрытия, то теплый пол – отличное решение под плитку. Материал имеет хорошую теплопроводность, поэтому быстро нагревается и отдает тепло. Повышение температуры не оказывает негативного влияния на изразцы.

Существует 2 основных разновидности теплого пола – водяной и электрический. Первый функционирует за счет труб, по которым циркулирует горячая вода, второй – благодаря нагревательным элементам, работающим от электросети.

Каждый из этих вариантов обладает преимуществами и недостатками.

К плюсам водных теплых полов можно отнести следующие характеристики:

• небольшие затраты на организацию системы;
• высокие показатели КПД.

Однако монтаж трубной системы – это серьезная нагрузка на несущие конструкции здания, а также необходимость поднимать уровень пола на 10-15 см. Естественно, что такой метод не подходит для многоквартирных домов и прочих зданий с централизованным типом отопления.

Наконец, стоит отметить трудоемкость монтажа и необходимость разбирать пол и всю систему для обнаружения и устранения неполадок.

Нагревательные маты и другие разновидности электропола гораздо проще в монтаже и подходят почти для всех типов помещений, в том числе городских квартир. Такие системы быстро нагревают пол и оснащаются термодатчиками, благодаря которым удается регулировать температуру помещения.

Удобно и то, что при поломке отдельного элемента ее легко диагностировать (этот участок пола просто остается холодным) и произвести замену, не прибегая к демонтажу всей системы.

Из явных недостатков – более высокая стоимость системы электропола и повышенное потребление электроэнергии. Кроме того, теплый пол, работающий на электричестве, как и всякий электроприбор, при неправильном подключении и эксплуатации может стать причиной возгорания. О том как, проводится монтаж теплого электрического пола на основе нагревательного мата, вы увидите в следующем видео.

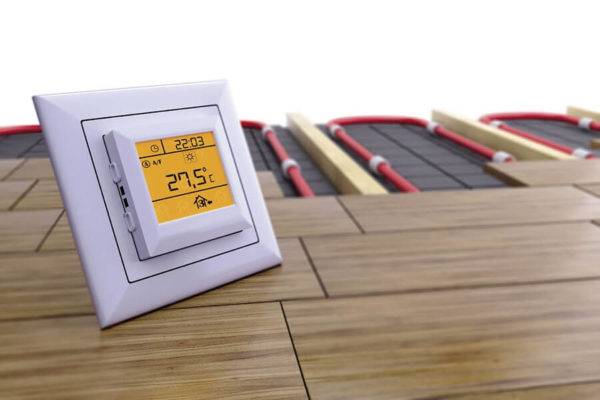

Монтаж температурного датчика и термостата

Для регулирования и управления системой обогрева обязательной является установка температурного датчика и термостата. Термостат располагают в стене вблизи розетки, его функция состоит в возможности определять и регулировать нужный режим температуры. В отличие от него, температурный датчик размещается в самом полу. От термостата вертикально вниз в стене проделывается штроба. Через нее проводится гофрированная трубка, в которой и размещается температурный датчик.

Располагать датчик следует посредине между двумя витками нагревательного кабеля. Прочих элементов поблизости быть не должно. Гофрированная трубка служит защитой датчика от повреждающих воздействий, и облегчает доступ к нему в случае необходимости.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Инфракрасный пленочный теплый пол

Он устраивается в 2 разных вариантах:

1. Высокотемпературном с биметаллическим нагревателем, когда система включает в себя 2 разнородных слоя. Они выполнены из различных сплавов меди и алюминия.
2. Углеродном, когда пленка состоит из слоев элементов, выполненных из меди, карбона и лавсана. Она выпускается в виде рулонов, которые нарезают на куски разных размеров.

Чаще всего укладывают пленочный теплый пол под ламинат, паркет, линолеум. Инфракрасный пленочный теплый пол имеет множество преимуществ, но у него есть и недостатки.

Инфракрасный пленочный теплый пол

К плюсам относятся:

• сравнительно быстрый и довольно простой монтаж;
• отсутствие стяжки;
• сохранность высоты помещения без изменений;
• высокая надежность;
• экономичность по сравнению с другими видами теплых полов;
• сохранение нормальной влажности воздуха в помещении;
• ионизация воздуха.

К минусам пленочного теплого пола относятся:

• Ограничения по виду и массе мебели. На него нельзя ставить много тяжелых предметов, поскольку под ними будет происходить сильный нагрев, от которого может портиться мебель, напольное покрытие и сама пленка. При этом будет происходить увеличения расхода электрической энергии.
• Необходимость в оставлении места, где находится датчик температуры, открытым, поскольку, в противном случае, он будет некорректно работать.
• Черновой пол под пленку должен быть чистым и ровным.

Специальные маты из ЭППС с нанесенными линиями разметки

Очень часто на них сразу нанесен фольгированный термоотражающий слой. Еще одно значимое удобство – на многих из таких матов нанесены линии разметки – это существенно упростит процесс выкладки водяного контура.

Самым современным и удобным подходом станет использование профильных матов, которые разработаны с учетом необходимости фиксации труб водяного контура. На них предусмотрены рельефные выступы (так называемыми «бобышки»), расположенные в определенном порядке. Форма этих бобышек может быть разной, но всегда они расположены таким образом, чтобы между ними надежно фиксировались трубы требуемого диаметра.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;
• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!
