Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Что нужно для эффективной работы батарей
Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.
Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.
Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища
Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:
- размер и тепловая мощность отопительных приборов;
- место их расположения в комнате;
- способ подключения.
Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.
Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем
Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.
Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.
В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном
Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:
- все радиаторы в одной комнате располагаются на одном уровне;
- ребра конвекторов в вертикальном положении;
- центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
- длина батареи не менее 75% от длины самого окна;
- расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.
От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.
Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно
Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.
Естественное или принудительное движение воды?
Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.
Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.
Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.
При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.
При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.
Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение
Схема подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды
Для домов площадь которых 100 м2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.
Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.
Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома
Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.
Особенности отопления квартиры в многоэтажном доме
Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.
В любой квартире должен быть соответствующий обогрев, поднимающий температуру воздуха до 22 градусов и сохраняющий влажность в помещении в пределах 40%.
Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.
В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.
Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер. В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С. В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.
Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».
Система отопления многоэтажного дома схема, которая является самой эффективной, в любом случае должна предусматривать наличие элеваторного узла.
Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена. Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки. Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.
Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.
Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.
Как правило, такие задвижки без проблем регулируются в ручную. Но регулировкой задвижек, как правило, занимаются только высококвалифицированные специалисты, которые работают в госслужбах.
Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление. Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме. Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.
Большое количество многоэтажных домов имеют однотрубные системы отопления, которые предполагают нижнюю разводку. Стоит отметить, что учитывается также сама конструкция многоэтажки и много других аспектов, которые могут повлиять на схему отопления.
В зависимости от этих аспектов, теплоноситель может подаваться как сверху в низ, так и снизу вверх. Некоторые дома имеют специальные стояки, которые исполняют роль поставщика горячей воды вверх, а холодной вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к перепадам температур.
Модель вторая
При двухтрубной системе подача горячей воды осуществляется по одной трубе, а отводится в охлажденном виде — по другой. В схеме такого типа отопительные приборы подсоединяются параллельно.
Плюсы
Достоинствами такой схемы подключения являются следующие факторы:
- все отопительные приборы нагреваются одинаково;
- перед радиаторами возможен монтаж вентилей для регулирования количества подаваемого теплоносителя.
Минусов системы всего два: требуется большее количество труб для устройства стояков и подводки, и, соответственно, трудозатраты на монтаж системы оказываются выше.
Одностороннее нижнее верхнее подключение
Используется в основном в многоэтажных домах. В коттеджах в 2 или 3 этажа с однотрубным отоплением тоже иногда применяется. Разница между нижним и верхним подключением в том, что в первом случае горячая вода подается в нижний вход, и выводится под напором через верхний вход, а во втором случае происходит наоборот. В обоих случаях завод и вывод теплоносителя располагаются с одной стороны. Стоит отметить, что из всех существующих вариантов одностороннее нижнее подключение самое неэффективное.
Какую систему подключения радиаторов выбрать
Другие варианты
Теоретически можно применить еще диагональное подключение с подачей снизу или двустороннее подключение с подачей сверху. Эти два варианта тоже будут работать, если все сделать правильно. Однако функционирование системы будет сильно затруднено за счет пересечения потоков. Поэтому лучше не экспериментировать и брать за основу диагональное верхнее подключение или двустороннее нижнее.
Расположение радиаторов
Для качественного отопления коттеджа нужно не только грамотно выбрать схему отопления, но и правильно расположить батареи в помещениях. Установка батарей отопления в частном доме осуществляется на основании расчетов, произведенных специалистами. Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:
- объем помещений;
- уровень теплопотерь здания;
- схема врезки радиатора;
- на какой высоте будут установлены батареи, и многое другое.
Как рассчитать количество радиаторов отопления
Заключение
Процесс расчета, проектирования и установки системы отопления можно доверять только квалифицированным специалистам. Но самые простые правила подключения радиаторов должен знать каждый домовладелец. Эффективный принцип подключения и расположения отопительного оборудования – это гарантия того, что в доме всегда будет царить благоприятный и комфортный микроклимат.
| Дополнительно Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Миралекс» за помощь в создании материала. Компания «Миралекс» – поставщик систем водоснабжения и теплоснабжения на любых объектах, от ведущих мировых брендов. Так же компания занимается разработкой и монтажом систем автоматизированного учета потребления энергоресурсов. Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами: |
Другие виды подключения
Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:
- Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
- Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.
В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.
Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:
Двух и однотрубная системы
- Установить однотрубную систему с боковым подключением.
- Провести монтаж двухтрубной системы с диагональным подключением.
- Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.
Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды
Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура
Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении
В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.
Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.
Факторы, влияющие на эффективность радиатора
Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.
Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:
- размер радиаторов и их тепловая мощность;
- размещение отопительных приборов внутри дома;
- схема подключения.
Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.
В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.
Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.
Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:
- в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
- ребра на конвекторах должны быть направлены вертикально;
- середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
- общая длина батареи должна составлять от 75 % ширины оконного проема;
- отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.
Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.
Подключение батарей отопления в частном доме
Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.
Фото 1 Примеры подключения радиаторов
Как правильно выбрать место
Отопление в доме работает одновременно в двух направлениях:
- Прогрев помещения,
- Препятствование движению холодного воздуха.
Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

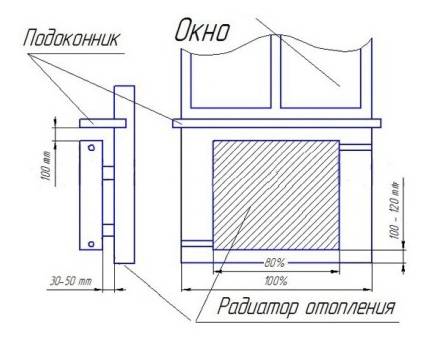

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:
- Между стеной и батареей – от трех до пяти сантиметров.
- Между полом и радиатором – не менее 10 сантиметров.
Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.
В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.
В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.
Однотрубная схема
Фото 2 Однотрубная схема подключения
Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.
Двухтрубная схема
Фото 3 Двухтрубная схема подключения
Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.
Фото 4 Схема диагонального подключения батарей
При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.
Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.
Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.
Отопительные батареи с боковым подключением
При подключении батарей отопления в частном доме сбоку существует несколько больше вариантов: в данном случае подающий и отводящий трубопроводы могут быть подключены в два патрубка, поэтому вариантов будет целых четыре.
При таком виде подключения радиаторов отопления в частном доме, как диагональное, можно добиться максимальной эффективности обогрева. Такое подключение считается эталонным, оно применяется изготовителями своей продукции для испытаний. Другие типы подключения являются не такими эффективными. Происходит это по причине того, что в случае диагонального подключения теплоноситель подают на верхний вход с одной стороны, после чего он, минуя весь радиатор, выходит с другой стороны снизу.
При использовании одностороннего подключения радиаторов отопления в частном доме трубопроводы в них врезают с одной стороны – входная труба проходит сверху, а обратка находится снизу. Иногда такой вариант подключения является более удобным, например, если стояк проходит сбоку батареи. Это можно часто встретить в квартирах.
Подвод теплоносителя снизу применяется не так часто, потому что такой подход является менее удобным с точки зрения расположения труб. Данный вариант подсоединения радиатора имеет практически такую же эффективность – несколько ниже, всего на 2 %. Но это возможно лишь в случае наличия в радиаторах не более 10 секций. Если батарея будет иметь большую длину, то ее отдаленный край не сможет хорошо прогреваться или вообще будет холодным. Панельные радиаторы лишены этого недостатка, так как они оснащены трубками, удлинителями потока – они доставляют теплоноситель за центр радиатора. Такие приспособления могут быть установлены в радиаторы из алюминия или биметалла для повышения теплоотдачи.
Определяясь, как лучше подключить радиаторы отопления, можно использовать нижнее, или седельное подключение. Среди всего перечня подключений, седельное считается самым неэффективным. Потери могут достигать 12-14 %. Однако оно является самым незаметным, так как в этом случае трубы укладываются по полу или под ним, поэтому его по праву можно назвать самым эстетичным. Чтобы теплопотери никак не влияли на температуру в помещении, можно приобрести радиаторы помощнее.
Такой метод подключения нежелательно использовать в системах с естественной циркуляцией теплоносителя. Но если установлен насос, то функционировать такая схема будет довольно неплохо. Иногда достигают такой же эффективности, как при использовании бокового подключения. Объясняется это тем, что во время движения теплоносителя с определенной скоростью, появляются вихревые потоки, вся поверхность прогревается, улучшая теплоотдачу. Такие явления еще не до конца изучены, поэтому определить, как поведет себя теплоноситель в тех или иных случаях, на данный момент не представляется возможным.
