Как сделать отопление в частном доме: какие виды выбрать и сделать своими руками: Обзор

Определение схемы разводки трубопровода

Система отопления – пункт, от которого следует отталкиваться для дальнейшего выбора отопительного котла, регистров, расчета их мощностей.

Существует два вида систем:

  • однотрубная;
  • двухтрубная.

Однотрубная схема

Отопление на даче по однотрубной схеме наиболее легко и экономично в монтаже, так как не требует использования дополнительных трубопроводов. Лучший результат получается при отоплении небольших площадей, до 100 м². Как выбрать оптимальные параметры отопления?

Двухтрубная схема

Двухтрубная система позволяет отапливать большую площадь помещений в одноэтажном, двухэтажном доме. Тепло распределяется равномерно между всеми регистрами. Можно использовать естественную циркуляцию и принудительную, с установкой циркуляционного насоса. Но выдержка уклонов обязательна в любом случае.

Желательно применять системы с вертикальными стояками. Для отопления чердака с крутопадающей крышей горизонтальная схема разводки не может быть использована, поэтому отапливать такие дома лучше двухтрубной системой с естественной циркуляцией, применяя верхнюю или нижнюю разводку. Высоту дымовой трубы, если котел устанавливается в подвале, делают больше 10 м.

Котлы на жидком топливе

Стоимость оборудования и монтажа котлов на жидком топливе примерно такая же, как и газовых отопительных приборов. То же касается и уровня КПД, при более низкой отработке жидкотопливных обогревателей. Однако количество грязи, образующейся в результате их работы, самое большое из всех котлов. Каждый визит в котельную чреват испачканными руками и запахом солярки. Не говоря уже о ежегодной чистке оборудования, которое является очень грязной процедурой. Кроме того, приходится учитывать дороговизну жидкого топлива, так как поднялись цены даже на самый дешевый его вариант – отработанное масло. Обычно дизельные котлы используются в качестве резервных источников тепла, или когда все другие теплоносители недоступны.

Особенности индивидуального теплового пункта

Зависимая схема центрального отопления предусматривает наличие специфического переходного устройства. Передача тепловой энергии осуществляется за счёт элеваторного узла, являющегося частью конструкции индивидуального теплового пункта. В центральной сети вода нагревается до 150°С, тогда как во внутренней отопительной системе температурный показатель ограничивается максимальным значением 90°С. Отсутствие кипения объясняется повышенным атмосферным давлением в трубах.

Тепловая энергия из центральной сети передаётся потребителю с помощью элеватора, предназначенного для нагревания теплоносителя. Смешивание воды внутренней системы с перегретой жидкостью основного источника способствует повышению температуры.

Конструкция элеватора представлена стальным корпусом. Внутри размещена смешивающая камера, имеющая сопло, выполненное в виде сужающегося отверстия. Такое устройство позволяет увеличивать скорость движения теплоносителя в системе обогрева.

Расчет системы отопления

Как и все тепловые расчеты, этот при доскональном исполнении довольно сложен. Но мы приведем очень простую методику, позволяющую определить необходимые параметры с достаточно высокой точностью.

Видео

Исходными данными для расчета являются следующие параметры:

  1. Площадь отапливаемых помещений. Следует использовать только данные по комнатам, в которых устанавливается отопление, то есть одной или двумя стенами дома контактирующими с улицей.
  2. Климатическая мощность. Этот параметр учитывает место расположения частного дома. Так, для южных районов он составляет 0,8-0,95, для центральных регионов – 1,3-1,6, а для северных – 1,6-2,2.

Расчет для помещения площадью 130 метров в квадрате выглядит следующим образом:

Расчет в обязательном порядке включает в себя вычисление количества секций радиаторов. Для этого используются следующие данные:

  1. Площадь – учитываются только комнаты, в которых устанавливаются батареи.
  2. Число 100 определяется из требования СНиП к мощности одной секции на квадратный метр площади.
  3. Площадь составляет 30 метров квадратных.
  4. Мощность одной секции батареи составляет 180 Вт.

Расчет системы отопления по указанной методике вполне достоверен и годится для практического применения.

Варианты отопления частного дома

Схематическое изображение отопительной системы дома

Можно выделить основные виды топлива (энергии), которое может использоваться для отопления:

  • кокс, дрова уголь (твердотопливные материалы);
  • газ;
  • бензин, дизельное топливо (жидкотопливные материалы);
  • электричество (её генерируют и солнечные батареи в том числе).

Традиционные виды топлива (кокс, уголь, дрова) считаются устаревшими морально. К тому же, их использование ограничено фактически невозможностью автоматизации процесса отопления. Обычная дровяная печь, например, требует “заправки” дровами один раз в 6-7 часов, более совершенные пиролизные котлы, работающие без остановки 10-12 часов.

Газ – на сегодняшний момент наиболее дешёвое топливо (по крайней мере, для жителей России), однако его использование в отдалённых населённых пунктах не всегда возможно из-за банального отсутствия газопровода.

Проводить отдельную ветку в малый населенный пункт – экономически нецелесообразно. Именно по этой причине Россия, лидирующая по мировым запасам газа, не входит даже в первую двадцатку стран по уровню газификации территории (и это вполне объясняется объективными причинами).

Жидкое топливо имеет два существенных недостатка:

  1. дороговизна;
  2. опасность использования.

Впрочем, если в качестве теплоносителя при использовании для нагрева жидкого топлива брать автомобильный антифриз, то можно существенно сэкономить. Дело в том, что такой теплоноситель нагревается чрезвычайно быстро, удерживая тепло несколько суток. В целом, если произвести расчёт исходя из площади дома, то использование жидкого топлива иногда даже полностью экономически целесообразно (правда, подойдёт далеко не каждый тип антифриза).

Электричество – самый удобный в плане технической реализации вид теплоносителя, однако стоит оно дорого, да и подорожания происходят регулярно. Многие могут привести пример солнечных батарей. Однако тут надо учитывать такой фактор: безусловно, загородный дом в этом случае сможет отапливаться самостоятельно.

Стандартная солнечная батарея на крыше дома

Но стоимость солнечных коллекторов очень высока, причём, эксплуатационный их срок обычно не превышает 7-8 лет. Да и большая часть территории России лежит в умеренной климатической зоне с относительно небольшим количеством солнечных дней в году.

Однотрубные схемы

Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.

С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.

Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна

И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой

Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.

Однотрубная горизонтальная

Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.

Однотрубная горизонтальная схема — идеальный вариант для небольших помещений

Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.

Однотрубная вертикальная разводка

Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.

Однотрубная вертикальная схема — экономим на материалах

Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.

Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.

Ленинградка

У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.

Ленинградка — усовершенствованная однотрубная система

Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.

Принцип работы отопительной системы для дачи

Какое отопление дачного дома лучше выбрать – виды, преимущества и недостатки

отопления на даче своими руками

Какие отопительные системы для дачи лучше подойдут – выбираем оптимальный вариантК полученному в процессе такого расчета показателю нужно прибавить коэффициент, на величину которого влияет место, где расположено сооружение:

  • для теплых районов он составляет от 7 до 9;
  • центральные регионы требует коэффициента, равного 1,5;
  • в северных районах этот параметр должен варьироваться от 1,5 до 2.

Посмотрите интересную схему отопления дачи на видео:

На какой схеме лучше всего остановить свой выбор?

Разнообразие схем домашнего отопления вызывает у владельца дома резонный вопрос о выборе самой эффективной системы отопления для своего дома. В настоящее время однотрубные и самотечные системы практически не применяют. Обычно данные схемы рекомендованы для местности с нестабильной подачей электричества.

В современных городах, поселках городского типа и даже в сельской местности уже не существует каких-то проблем с энергоресурсами. Поэтому самотечные системы применяются только в отдаленных от цивилизации местах, например, далеко расположенных дачных участках.

Для частных домов, где планируется обогревать помещения радиаторами отопления, самые лучшие результаты показывает двухтрубная или лучевая схема обустройства обогревательной сети. Хотя оба варианта отличаются схемой трубной разводки, их объединяет возможность отключения и замены потекшего радиатора без отключения основного отопления.

Схемы отопления по способы разводки

В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:

  • Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
  • Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
  • Однотрубная схема подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.

Двухтрубная схема отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.

На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.

Лучевая разводка отопления

Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.

Схема «Ленинградка»

В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.

Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.

Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.

Схема отопления частного одноэтажного дома с принудительной циркуляцией теплоносителя

Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.

Главные достоинства данной схемы:

  • Минимальный объем теплоносителя.
  • Диаметр трубной разводки от 20 до 25 мм.
  • Минимальный расход труб.

Главный недостаток

Зависимость системы от электричества.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Что нужно учесть, выбирая проект отопления

Дачные домики строились в разное время, из различных материалов. Одним постройка обошлась в кругленькую сумму, другие уложились в минимальный бюджет. Выбирая экономичное отопление, нужно учесть материал, из которого строились стены и фундамент, наличие утеплительных материалов. Ведь утепленные конструкции смогут дольше удерживать нагретый воздух.

Нужно проанализировать пожароопасность постройки, ведь некоторые системы отопления могут привести к возгораниям. И последнее, следует выяснить, какие теплоносители можно приобрести поблизости. Можно ли рядом купить дрова, уголь, дизельное топливо. Если эти материалы придется завозить издалека, это значительно увеличит расходы на обогрев дачного дома.

https://youtube.com/watch?v=5H6Of05jB2s

Как показывает опыт, обычно даже в удаленных дачных участках есть подключение к электричеству. Поэтому всегда можно обогреть домик при помощи электричества.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

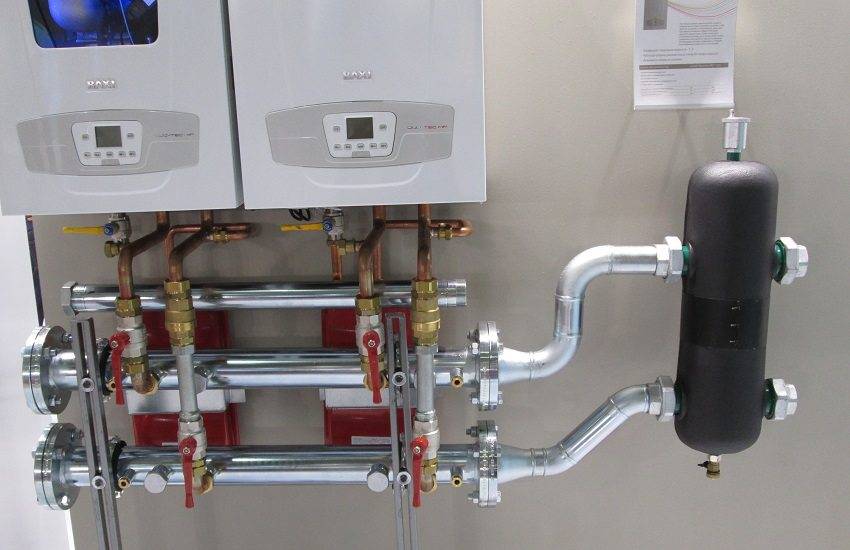

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

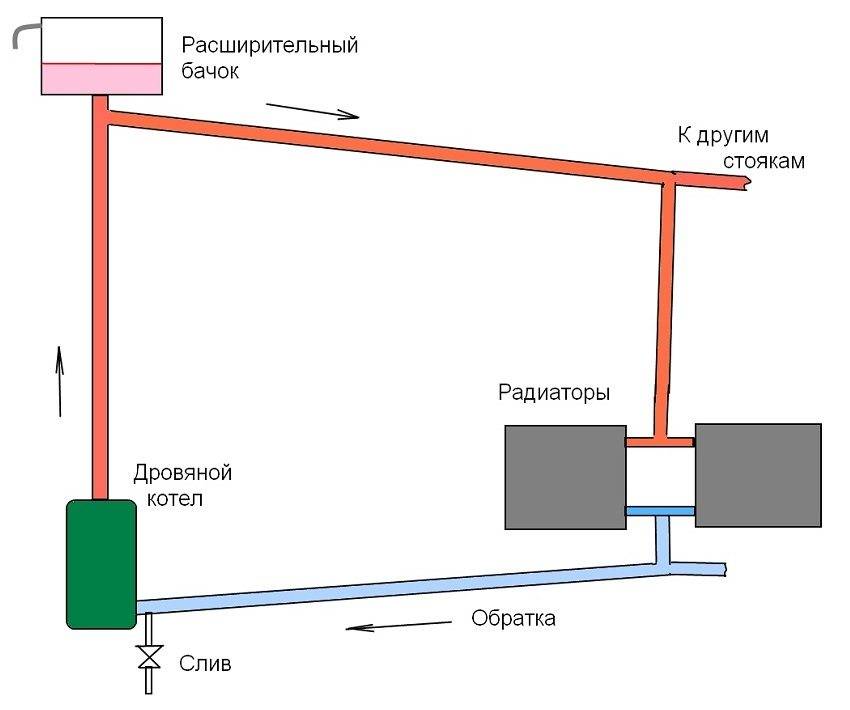

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

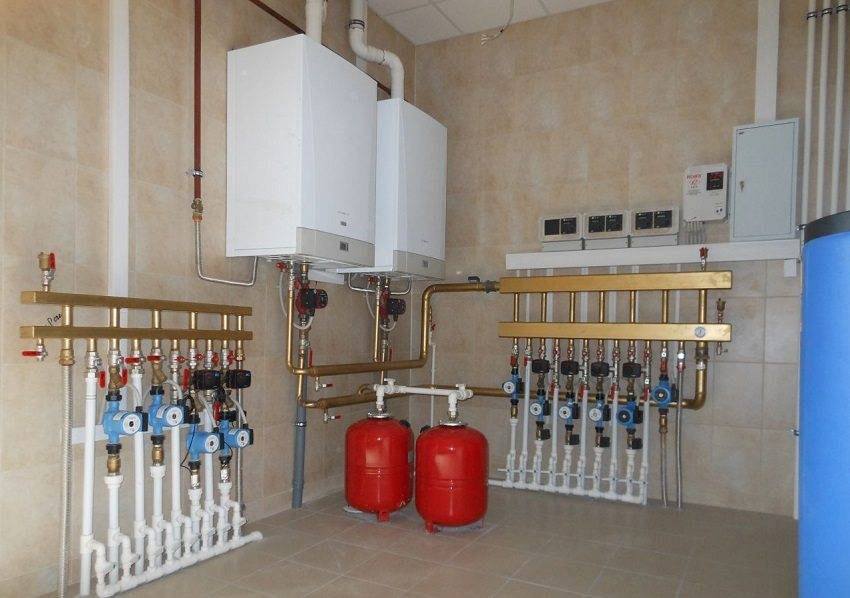

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

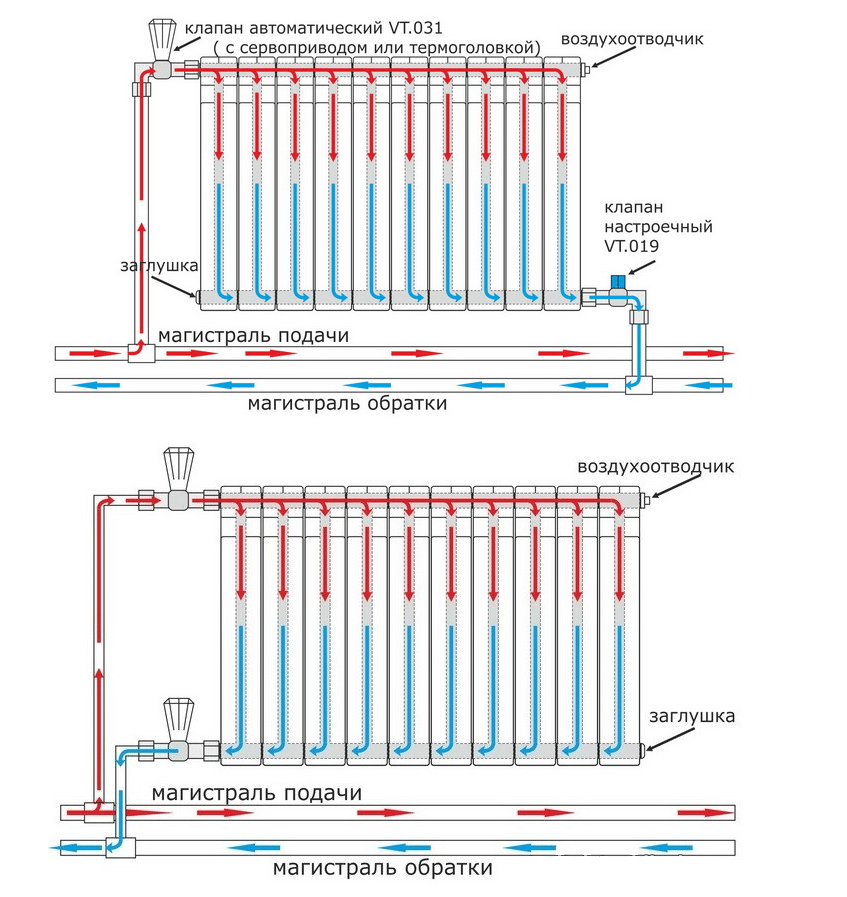

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

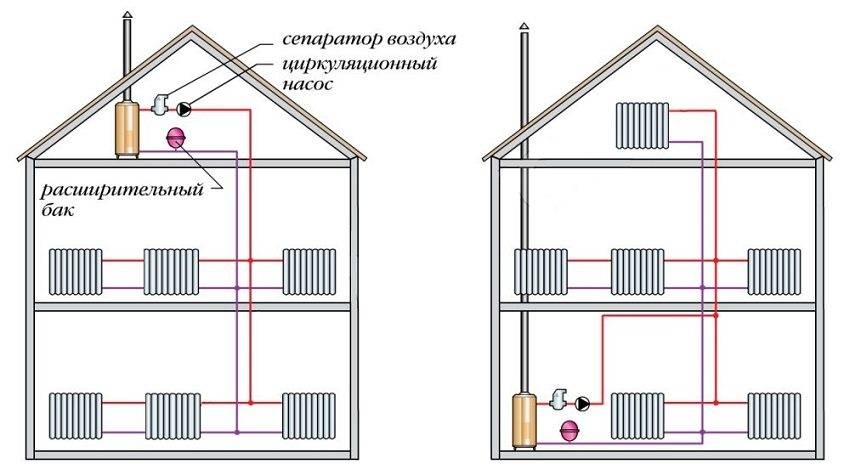

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

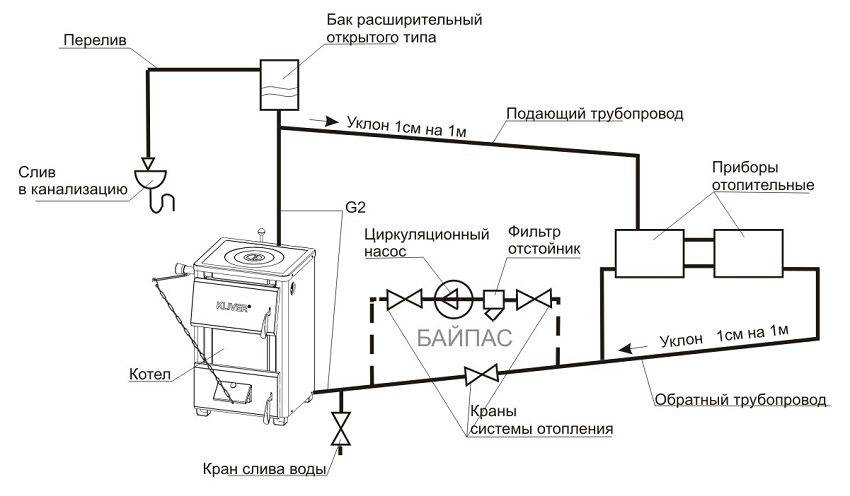

Схема открытой системы отопления с циркуляционным насосом

Отопление газом

Если дача подключена к газовой магистрали, согреть помещение можно и при помощи газа. Газовые обогреватели имеют высокую теплоотдачу и могут прогреть дом за 15 минут. Из-за высокой теплоотдачи газовое оборудование может снабжаться аккумуляторами, которые будут накапливать излишки тепла и расходовать его после выключения газовой установки.

Лучше заранее обдумать различные варианты обустройства. Оборудование для отопления обойдется дороже, чем в случае с печью. Для установки газового отопления потребуется составить план и пригласить для его установки специалистов. Ведь неправильная эксплуатация газового оборудования может спровоцировать взрыв.

Порядок монтажа

Собирается однотрубная система следующим образом:

  • В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
  • На стены вешаются радиаторы отопления.
  • На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
  • Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
  • В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
  • Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
