Схема подключения электроснабжения частного дома

Перечень документов для физлиц

Пакет необходимых документов и предоставляемые в заявке данные для юр- и физлиц несколько отличаются. Первые должны отразить в заявке следующую информацию:

  1. Полные реквизиты организации, включая информацию о банковских счетах.
  2. Основной вид деятельности.
  3. Название объекта с точным указанием его расположения.
  4. С какой целью производится запрос технических условий (введение в эксплуатацию, модернизация с увеличением мощности или необходимость изменения категории надежности).

Вместе с заявлением подаются следующие документы:

  • Банковская выписка или платежка, подтверждающие, что была произведена полная оплата услуг за разработку ТУ.
  • Типовая заявка в виде опросного листа, подписывается представителями заказчика и организацией составлявшей проект.
  • Ситуационный план с указанием расположения подключаемого объекта и однолинейная схема.
  • Копия документа, разрешающего данные работы на указанном в заявлении участке.
  • Расчет мощности объекта (составляется в соответствии с действующими нормами).
  • Документы, подтверждающие факт аренды или права собственности на объект.
  • Подтверждение права подписи или делегирования полномочий, если оформлением занимается сторонняя организация.

В данном случае в заявлении отражается следующая информация:

  1. Характер объекта и его точное месторасположения.
  2. Ф.И.О. заявителя с указанием паспортных данных и ИИН.
  3. С какой целью запрашиваются технические условия (в подавляющем большинстве случаев, это подключение).

Частному лицу к заявлению следует приложить:

  • Платежный документ, в котором подтверждается факт оплаты предоставляемой услуги.
  • Копии документов, подтверждающих личность потребителя (паспорт и ИИН).
  • Типовой опросный бланк, где приводятся основные характеристики подключаемого объекта.
  • Расчет потребляемой мощности (составляется в соответствии с действующими нормами).
  • Ситуационный план с однолинейной схемой.
  • Документы, свидетельствующие о наличии прав собственности на подключаемый объект.

Если оформлением занимается доверенное лицо, то дополнительно прилагается заверенная нотариусов доверенность и копии документов посредника.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

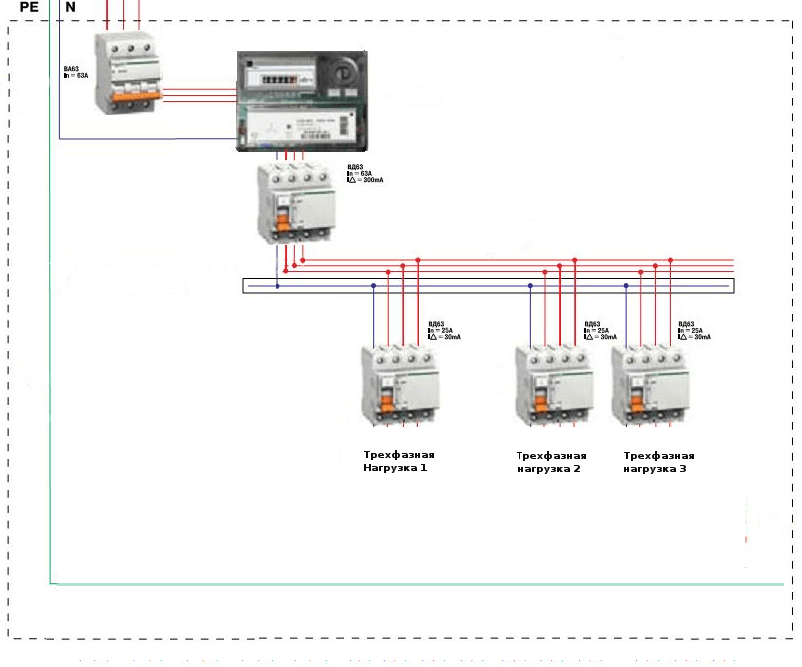

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

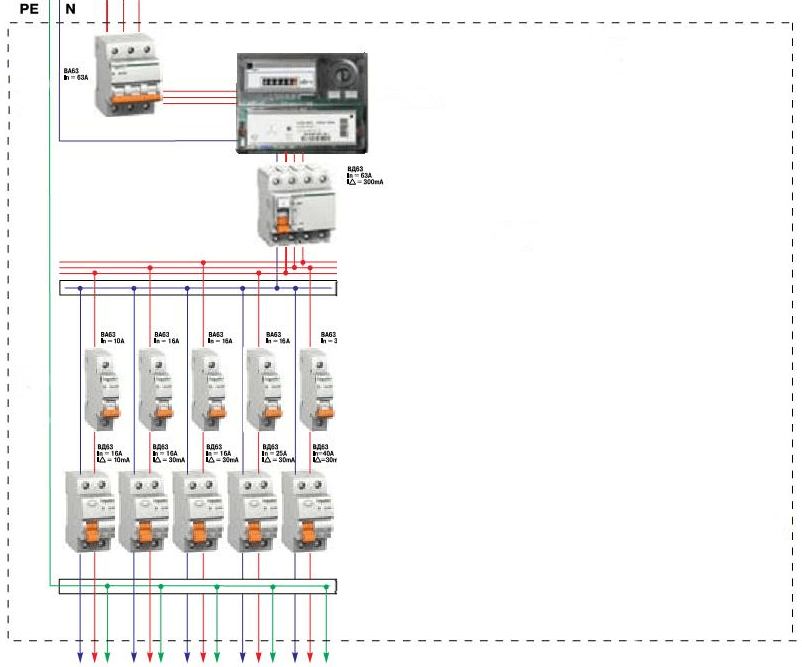

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

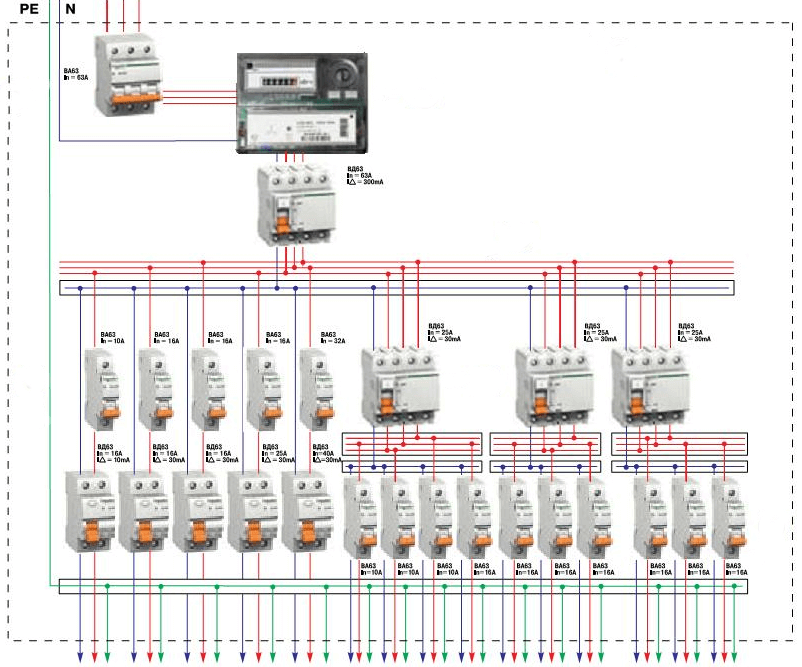

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Последовательность выполнения монтажных работ

Укладку проводки начинают после составления схемы, приобретения кабелей и комплектующих.

Установка контура заземления

Частные дома снабжают элементом, который:

  • защищает пользователя при пробое тока на корпус прибора;
  • обеспечивает безопасность работы устройств, функционирующих во влажной среде;
  • препятствует появлению помех в электросети.

Частные дома снабжают контуром заземления.

Контур устанавливают в грунте, в доме заземление подводят к электрическому щиту. Обязательной защиты требуют:

  • мощная бытовая техника;
  • осветительные приборы в помещениях с высокой влажностью.

Элементы распределительного щита

В этом блоке располагают:

  • общие УЗО и защитные элементы;
  • автоматы отдельных линий;
  • приборы учета;
  • нулевую и заземляющую шину.

Функции жилы в щите определяют по цвету оплетки:

  • синяя — ноль;
  • белая (коричневая или черная) — фаза;
  • желто-зеленая — заземление.

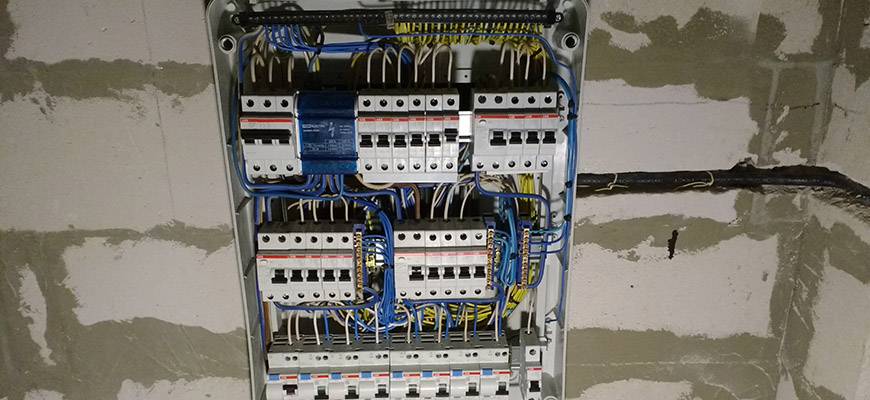

Распределительный щит — устройство для приема и распределения электрической энергии.

Окончательную сборку щита выполняют после укладки проводки.

Монтаж электропроводки открытого и закрытого типа

Электрические сети в новостройке укладывают 2 способами:

  1. Открытым, при котором провода фиксируют на стенах. Преимуществом метода является постоянный доступ к проводке. Открытая укладка сочетается не со всеми интерьерами. Кабель фиксируют скобами, при необходимости накрывают коробом. Отверстия для установки розетки делают буром или перфоратором.
  2. Скрытым, при котором требуется штробление стен. Провода прячут за облицовочным материалом. Такой способ электромонтажа считается более надежным, но трудоемким и сложным для начинающих электриков.

Разметка схемы

Работы начинают с поверхностной разметки мест прокладки, коммутации кабелей, точек холостого пересечения коммуникаций, зон монтажа элементов управления цепями и точек разбора электричества: выключателей, розеток, люстр, светильников, соединительных коробок, щитков. Разметку удобно производить цветным мелом — магистрали обозначаются одним цветом, элементы фурнитуры — другими.

После того как схема будет перенесена с бумаги на стены, обнаружатся «узкие места» — точки пересечения электрических проводов с другими коммуникациями: водопроводными отопительными трубами, вентиляционными желобами и т.п. Категорически не допускается соприкосновение токопроводящих элементов с металлическими составляющими внутридомовых коммуникаций. Места возможных соприкосновений и неудобные для работы участки можно обойти, а при необходимости сместить.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Простая схема подключения электрощита частного дома 15 кВт

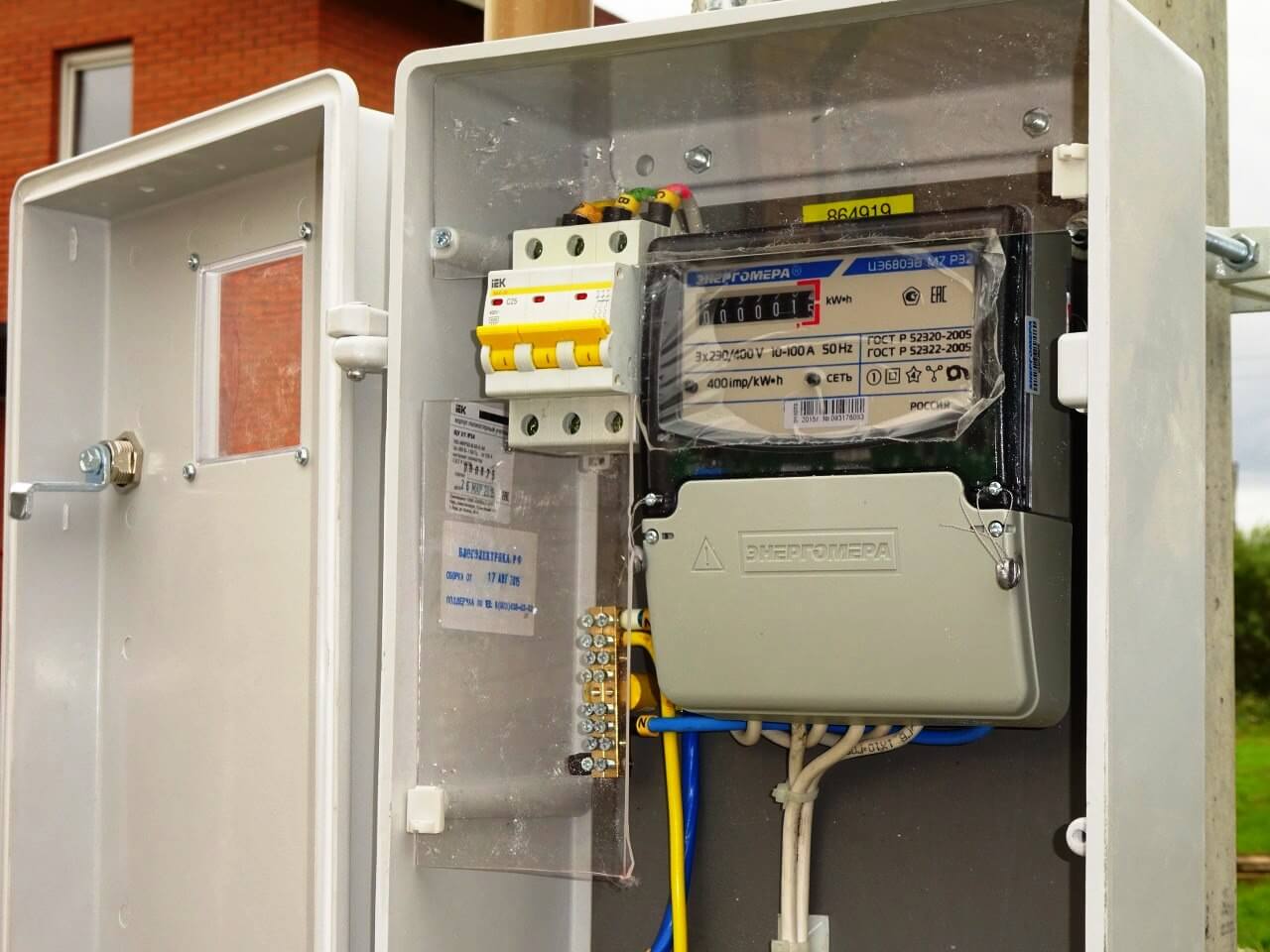

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

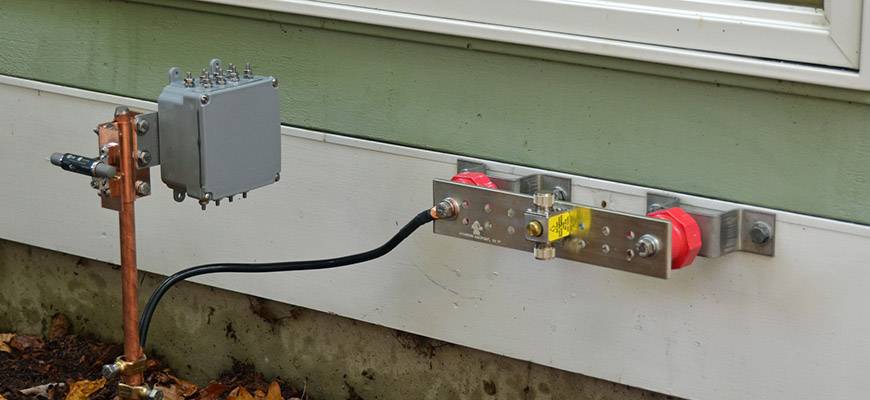

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.

Схема электрополитического заземления

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю

На этом видео можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!

Схема подключения однофазного генератора в трехфазную сеть

Рассмотрим ключевые моменты подключения однофазного генератора в трехфазную сеть. Недавно на форуме была создана данная тема, и я решил дать более развернутый ответ, а также обсудить этот вопрос на блоге, поскольку на форум многие читатели не заходят.

Подключение однофазного генератора актуально для частных домов, коттеджей, которые хотят иметь у себя независимый источник питания.

Многие дома повышенной комфортности (коттеджи) имеют трехфазный ввод из-за большой потребляемой мощности. Здесь может встать вопрос: а какой нужен генератор? Напрашивается трехфазный генератор необходимой мощности.

Генератор для частного дома

А действительно ли нужен трехфазный генератор?

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я уже рассказывал. Основная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

А как же наш трехфазный щит переделать в однофазный?

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Если вам не требуется автоматический запуск генератора, то вместо данного АВР можно применить, например, кулачковый переключатель на соответствующую мощность. Схема соединения – аналогично КМ2. Здесь мы должны использовать либо два ручных переключателя, либо 1 переключатель, а питающую сеть отключать вводным автоматическим выключателем.

Какое решение предпочтительнее? Выбор за вами.

Также советую пересмотреть мои старые статьи:

Советую почитать:

комментариев 18 “Схема подключения однофазного генератора в трехфазную сеть”

«При этом не стоит забывать, что мощность однофазного генератора будет не менее чем в 2 раз больше трехфазного.»

Про сечение нуля не написали.

Не понял вопрос про мощность.

Сечение нуля — не менее сечения фазного провода. Например, ВВГ-3×16.

Почему мощность однофазного генератора будет как минимум в 2 раза больше трехфазного?

По поводу нуля. Какой кабель проложить от АВР до распределительного щита при трехфазном вводе с мощностью 15 кВт. Дизель допустим аварийный на 15 кВт.

Дизель однофазный соответственно.

Рассчитываете ток, подбираете автомат,а потом выбираете сечение кабеля. На 15кВА — ВВГ-3×16

а как тогда в трехфазном режиме от сети будет питание?

Питающий кабель от трехфазной сети будет свой, например СИП4-4×16 или СИП4-4×25.

от опоры до АВР и от дизеля до АВР все и так понятно. Какой кабель класт от АВР до РЩ?И почему мощность однофазного генератора больше мощности трехфазного в 2+ раза?

После АВР у вас будут групповые линии. Не должно быть никаких промежуточных щитов.

Когда вы переведете все ЭП на одну фазу, должен снизиться общий Кс, следовательно мощность однофазного генератора будет Pantryk :

Не должно быть никаких промежуточных щитов.

Если АВР встраивать в щит с групповыми аппаратами, то да, будут сразу аппараты. А если АВР это отдешьная конструкция. В нее входит два кабеля (один от дизеля и один от опоры) и один выходит к щиту с групповыми аппаратами. Вот я про ноль такого кабеля и говорю. Или например у меня двухэтажный особняк и выделенная мощность 30 кВт, и дизель я ставлю те же 15 кВт. При этом у меня есть распределительный щит для второго этажа. Он трехфазный. К нему идет кабель 5×4. А теперь мы пускаем во все фазы синфазное напряжение. Что будет с нулем? В частном случае с одним вводно-распределительным щитом ничего страшного не будет т.к. сечение шин вполне достаточно

Но в общем случае применения однофазного генератора в трехфазной сети стоит обращать внимание на сечение нуля в трехфазных кабелях и группах

Я же детально не рассматривал все нюансы, не привязывался к конкретному объекту. Всегда нужно смотреть какие токи у нас будут и в зависимости от них выбирать автоматы и сечения кабелей.

Если у вас есть проект, можем обсудить более детально на форуме.

Проект электрификации загородного дома. Трехфазная или однофазная сеть?

Конечно, прежде чем чертить какие-либо схемы и идти оформлять подключение, нужно будет определиться с разновидностью электроснабжения, его источником и т. д.

В частных домах, как и в городских квартирах, может использоваться трехфазная или однофазная сеть. У той и другой разновидности имеются как свои недостатки, так и достоинства. Изначально любая промышленная сеть имеет три фазы. В многоэтажках они обычно распределяются по квартирам. При этом из-за различия в количестве используемых электроприборов нагрузка на фазовые провода часто бывает разной. В результате иногда выгорает нулевой провод. В частном доме подобных проблем обычно не возникает, поскольку хозяин один, а следовательно, контролировать нагрузку при распределении фаз гораздо проще. Однако при неправильном использовании сети разного рода проблемы – вплоть до выхода из строя электроприборов – могут возникнуть и в этом случае. Для предотвращения подобных неприятностей следует использовать стабилизатор, стоит который очень недешево. Помимо этого придется закупать оборудование и элементы, предназначенные именно для трехфазной линии. Что также влетит в копеечку. Поэтому использоваться трехфазная схема электроснабжения частного дома должна тогда, когда в этом действительно существует необходимость. То есть в том случае, если предполагается установка очень мощных приборов или оборудования – станков, электроплит и т. д.

Преимуществом однофазных сетей является относительная дешевизна и простота в использовании. Недостатком же – не слишком высокая мощность. Такую сеть целесообразнее монтировать в небольших жилых или дачных домиках.

Составление схемы

Таким образом, при возникновении короткого замыкания в одной линии квартира не будет полностью обесточена. Трубы и конструкции для подземной электропроводки Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене.

Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Последовательность плана выполнения монтажных работ Расчет потребляемой мощности Выбор сечения кабеля по длине и мощности Установка контура заземления Схема распределения проводки по группам Выбор кабеля для проводки в помещениях Последовательность плана выполнения монтажных работ Для того чтобы система электроснабжения работала надежно надо грамотно составить проект, рассчитать все параметры и подобрать необходимые материалы. К примеру, если к одной цепи на кухне подключены бытовые приборы общей мощностью 4. При этом надо учесть, что В на трех фазах могут потребоваться в будущем.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.

В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов. В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Это не говоря о глупости установки в ЩУ ещё шины N, добавляющей ни чем не оправданных 2-ва контактных соединения. Схема электропроводки в частном доме Схема проводки в частном доме состоит из следующих частей: электрический щиток. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры.

В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Провода сменяемой проводки прокладываются внутри винило-пластиковых труб, а несменяемой — непосредственно под слоем штукатурки.

Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. ВДТ 10 мА с таким рабочим током сложно приобрести. Электропроводку в ней разделим на такие основные группы потребителей: — освещение прихожая, комнаты, кухня ;. Также читают:.
УЗО или ДИФ автомат, что выбрать? Секреты качественного электромонтажа

Перекос фаз

Фактически распределение нагрузки по фазам в частном доме, выполненное с перекосом фаз не несёт серьёзных проблем для техники. Но периодическое отключение автоматического выключателя вам гарантировано.

Перед распределением нагрузки необходимо разобраться в устройстве трёхполюсного автомата. Рассмотрим ситуацию на примере автомата С 25. Он состоит из 3 однофазных автоматов, каждый из которых способен выдерживать 25 А. Таким образом, каждая фаза получает по 5 кВт мощности, откуда и выходит, что присоединение коттеджа мощностью в 15 кВт. Автоматы при этом могут разрывать питание одним выключателем (рычагом).

Пример распределения нагрузки на трёхфазном электропитании коттеджаИсточник mastergrad.com

Если вы рассматриваете вопрос, как распределить нагрузку по фазам в случайном (хаотичном) порядке, обратите внимание на следующий пример:

  • Фаза № 1 подключена к освещению коттеджа.
  • Фаза № 2 запитывает электроснабжение на розетки 1-го этажа.
  • Фаза № 3 питает розетки на 2-ом этаже.

В результате произойдёт следующее:

  • На 2-ом этаже несколько спален и санузел. Мощных энергопотребителей здесь нет. В результате Фаза № 3 не будет работать на полную мощность.
  • Аналогичная ситуация произойдёт и с фазой № 1. Современное светодиодное освещение потребляет мало электричества.
  • Последняя фаза № 2 окажется перегруженной, из-за того, что на неё «повешены» основные, мощные потребители: стиральная машина, микроволновка, холодильник и прочая техника, находящаяся в помещениях первого этажа.

Варианты установки электрического теплого пола

В зависимости от выбранного напольного покрытия и типа электрического «тёплого пола» возможны несколько вариантов его установки:

  1. монтирование в слой стяжки, после чего на неё укладывается напольное покрытие;
  2. если планируется на пол положить керамическую плитку, то «тёплый пол» укладывается на стяжку, а затем поверх него – плитка;
  3. «тёплую плёнку» стелют непосредственно под напольное покрытие (деревянный пол, линолеум, ламинат, ковролин).

Особенностями первых двух вариантов укладки является то, что первоначально расстилается слой гидроизоляции, а затем утеплителя. Поверх заливается слой стяжки. Если же квартира, оснащаемая тёплым полом, располагается не на первом этаже, а помещение, находящееся этажом ниже, утеплено; то на гидроизоляции, утеплителе и стяжке можно сэкономить и уложить «тёплый пол» непосредственно под плитку. Однако в любом случае сначала следует досконально изучить инструкцию.

При укладке плёночного «тёплого пола» дополнительная заливка стяжки не требуется. Сначала вся поверхность пола устилается утеплителем, в качестве которого лучше использовать вспененный полиэтилен с фольгированной поверхностью. Затем устанавливаются электроэлементы, а потом, при необходимости, слой гидроизоляции.

Заключение договора на технологическое присоединение и технические условия

С момента получения сетевой организацией заявки на технологическое присоединение есть 30 дней, в течение которых она обязана подготовить проект договора на технологическое присоединение и технические условия (ТУ) на электроэнергию с мощностью присоединяемых объектов до 15 кВт — для бытовых нужд.

В случае, если значение предоставляемой потребителю мощности находится в интервале 100 — 750 кВт, то установленный срок подготовки проекта договора и ТУ сетевой организацией составляет 15 рабочих дней

Для чего необходимо получать ТУ на электроснабжение?

Технические условия на электроснабжение — это документ, содержащий в себе требования, которые необходимо выполнить, чтобы осуществить подключение к сетям электроэнергии, для увеличения потребляемой мощности и т.п. Он является приложением к договору на подключение к электросетям.

Получение этого документа является обязательным условием, выполнение которого позволит избежать проблем в процессе осуществления технологических работ по подключению участка (дома) к электроэнергии.

Какие данные содержатся в ТУ?

Прежде всего, проект ТУ на подключение электричества включает в себя план расположения объектов подключения, а также следующую информацию:

  • адрес участка;
  • название объекта;
  • категория надёжности, данные по напряжению и нагрузке (в кВт);
  • информация о параметрах электросети и наличия резервной мощности;
  • указание способа и точек подключения;
  • расчёт значения номинального тока короткого замыкания;

Например, если вы рассчитываете отапливать дом и получать горячую воду с помощью электроэнергии — об этом обязательно стоит сообщить.

ТУ должны соответствовать ГОСТ Р. Они устанавливают порядок и количество выполняемых работ каждой из сторон, заключивших договор.

Выполнение всех пунктов ТУ также необходимы для того, чтобы стороны договора могли подписать акт, подтверждающий завершение всех описанных работ.

Только после выполнения всех условий, указанных в ТУ, объект подключается к электросетям.

Какие документы нужны для получения ТУ?

При обращении в энергетическую организацию, с целью получения ТУ с собой следует иметь следующие бумаги:

  • ксерокопия паспорта заявителя;
  • ксерокопии документов, подтверждающих право владения участком (домом), подключаемым к электросетям. Копии должны быть заверены нотариусом;
  • разрешение на строительство;
  • документ, в котором представлены границы участка ( это может быть ситуационный план или топографическая съемка территории);
  • величина необходимой нагрузки (стандартная мощность для бытовых нужд — 15 кВт). Если необходимо больше — нужно указать требуемое значение.

Образец Договора на Технологическое присоединение к сети

Договор на технологическое присоединение к электрическим сетям должен содержать в себе такую информацию, как: реквизиты заявителя, описание точки присоединения к электрическим сетям, величину предельной для заявителя мощности, мероприятия, выполняемые сторонами в рамках договора, перечень прав сторон и их обязательств, размер платы и порядок выплаты стоимости присоединения к электросетям, порядок разграничения построенных объектов, ответственность каждой из сторон и порядок урегулирования возможных споров.

Типовой договор можно найти в приложении №8 к «Постановление Правительства РФ от 27.12.2004 N 861 (ред. от 30.01.2019) «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям» (с изм. и доп., вступ. в силу с 19.03.2019)». Вот ссылка на сам документ.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
