Почему выбивает УЗО: разбираемся в причине выбивания при включении приборов и устраняем проблему

Срабатывает УЗО – как найти утечку

Подключение любых защитных устройств осуществляется по строго установленным схемам. В связи с этим, порядок определения неисправностей будет примерно одним и тем же. В первую очередь определяется основная причина – сработало УЗО в штатном режиме или имеет место ложное срабатывание.

Отключение устройства может произойти в следующих случаях:

• Наиболее явно неисправность проявляется, когда срабатывает УЗО при включении сразу же после его установки. В таких случаях проверяется правильность подключения и работоспособность прибора. После устранения ошибок монтажа устройство должно начать нормально функционировать.
• Срабатывание может произойти когда на объекте отсутствует заземление, а касание корпуса все-таки произошло. Следовательно, неисправен сам электроприбор или его отдельные элементы. Иногда срабатывает УЗО без нагрузки, то есть самопроизвольно. То же самое может случиться из-за старой проводки, когда фазный провод начинает контактировать с землей через металлические конструкции. В первом случае требуется замена УЗО, а во втором – частичная или полная замена электропроводки.
• Может случиться так, что УЗО не включается после срабатывания. Чтобы начать диагностику нужно все электроприборы отключить от розеток и попытаться вновь установить рычажок включения в рабочее положение. Если устройство, включилось в нормальный рабочий режим необходимо поочередно проверить работоспособность защищаемых приборов. Неисправная бытовая техника сразу же проявит себя.
• Иногда даже при включении автомата выбивает УЗО, что указывает на неправильное соединение обоих защитных устройств. Если после всех проверок устройство все равно не включилось, нужно с его нижних клемм отсоединить провода и снова поднять рычажок. Если устройство включится, значит неисправна проводка, иначе следует признать неисправным само УЗО.
• Одной из неприятных поломок считается ситуация, когда отключается УЗО периодически во время эксплуатации. Такая неисправность довольно тяжело поддается диагностике. В основном это связано с изменениями в электрической цепи, подключением новых приборов, не рассчитанных на номинальный ток имеющегося УЗО.

Таким образом, срабатывание защитных устройств может происходить по многим причинам. В случае частых ложных срабатываний следует как можно скорее обнаружить неисправность и устранить ее обратившись к профессиональным электрикам.

Почему выбивает автомат в щитке

УЗО: Назначение, причины срабатывания, подключение УЗО

Поиск неисправностей при срабатывании УЗО

Что делать, если выбило пробки или автомат в квартире, как включить свет

УЗО тип А и АС

Искрит розетка: возможные причины

Диагностика функциональности и поиск поломок

Решение проблемы возможно лишь после адекватной диагностики. Необходимо проверить правильность схемы подключения защитного прибора. Эту работу следует выполнять особенно тщательно, т.к. ошибки в монтаже чаще всего провоцируют ложные срабатывания механизма.

Зачастую УЗО выбивает даже после отключения всех электроприборов от сети. Это указывает на изначально неправильный выбор. Если установлено устройство на 32 А, его лучше заменить моделью на 64 А

Лишь опытный специалист способен найти поломку, не тестируя всю систему.

Гораздо легче проверить ее пошагово:

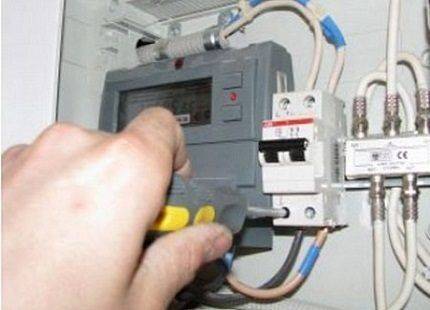

• Необходимо отключить электропитание во всем помещении. Центральный рубильник находится в щитке. Если проблема возникла в квартире, то выключатель расположен в щите на лестничной клетке. После этого УЗО включают. В норме автомат должен сбросить его. Если нет – механизм устройства сломан, и его придется заменить.
• Стоит проверить кнопку «Тест». Центральный выключатель при этом должен оставаться выключенным. От выходных клемм автомата отсоединяют провода, включают рубильник. Показателем нормальной работы кнопки является положение «Включено» прибора. Если же флажок сбрасывается без нагрузок, то устройство неисправно.
• Далее нужно определить, насколько устройство соответствует токам потребления. В первую очередь отключают все приборы-потребители, а рычажок автомата включают. После этого нужно поочередно включать технику.
• Один из приборов может выбить УЗО. Если это происходит, нужно будет отремонтировать его или же купить защитное устройство, рассчитанное на большие допустимые токи.

О других способах проверки УЗО на работоспособность можно прочесть в этом материале.

Если УЗО выбивает при отключенных электроприборах, значит, проблема в проводке. Придется ее протестировать, чтобы определить поврежденный участок.

Это интересно: Схема подключения УЗО в однофазной сети с заземлением и без «земли»

Как самостоятельно устранить неисправности?

Проще всего найти неисправность во внутреннем устройстве электроприборов. Отключив их, а потом подключая по одному, можно точно определить, какая техника вынуждает срабатывать защитную автоматику. После этого останется только проверить сам прибор. Не исключено, что он в полном порядке, но для него необходимо установить УЗО, рассчитанное на большие токи.

Утечка может быть связана с неисправностями мощных электроприборов или проводки. Если УЗО выбивает из-за техники, это несложно определить

Чаще всего проблемы с УЗО возникают из-за приборов, в которых установлены мощные ТЭНы: электродуховок, водонагревателей, стиральных машин.

Когда «виновник» будет найден, имеет смысл отвезти его в сервисный центр. Профессиональные мастера смогут точно определить и исправить поломку.

Старая электропроводка способна принести много неприятностей. В идеале ее следует немедленно заменить на новую. Но в реальности это не всегда можно сделать оперативно

УЗО может выбивать даже с новой электропроводкой. Причина может быть любой: попадание влаги на открытый участок кабеля или отсоединение нулевого проводника. Чтобы точно определить место утечки, придется провести полную ревизию электроточек.

В первую очередь проверяют работу источников света. Это проще всего

Нужно обратить внимание, не выбивает ли устройство при включении одного из светильников. Если с ними все в порядке, ревизуют трассу прокладки электрокабеля

Проще это делать в деревянных домах, где смонтирована открытая система. А вот со скрытой проводкой больше проблем, т.к. потребуется найти специальный прибор и научиться им пользоваться.

Точные места прокладки кабелей можно определить лишь с помощью специальных приборов. Некоторые умельцы способны самостоятельно изготовить устройства, реагирующие на проводники, расположенные под 10-сантиметровым слоем штукатурки

Профессиональные электрики часто используют детектор «Дятел» (E-121). Это практически безупречное устройство, способное с высокой точностью определить не только кабели в стене, но и места обрывов. Глубина работы сигнализатора – 7 см. Благодаря ему находят поврежденную проводку даже под гипсокартоном.

Достойный аналог «Дятла» – сигнализатор MS (Китай). С его использованием иногда возникают проблемы, т.к. нужно привыкнуть к особенностям функционирования. MS определяет любой металл в стенах, поэтому срабатывает не только от проводки, но и от гвоздей. А вот экранированные фольгированными покрытиями кабели он «не видит», что создает ряд неудобств.

Для поиска проводки и мест обрывов применяют модели GVD-504A, VP-440, Bosch DMF, GVT-92, ПОСП-1. Можно использовать тепловизоры, которые тоже отлично себя зарекомендовали.

Тепловизор – идеальный инструмент электрика. С его помощью можно определить расположение проводки, выяснить ее качество, найти обрыв. Единственный нюанс: такая диагностика дорого обойдется, если покупать прибор

Есть и другие способы найти скрытую проводку. Ее примерное расположение очевидно: кабели прокладывают строго по вертикали или по горизонтали, поэтому достаточно представить прямые от электроточек, чтобы понять схему. Над этими местами можно провести включенным радиоприемником или микрофоном: появляется характерный шум помех.

Подробнее о правилах разводки и проектирования электропроводки в доме читайте далее.

Когда место утечки будет определено, следует выяснить характер поломки и устранить ее самостоятельно или с помощью специалиста.

Как правильно определить причину отключения

Если устройство защиты сработало, необходимо правильно определить и исключить причину. Нельзя просто исключить УЗО из электрической цепи, так как это может привести к пожару или другим катастрофическим последствиям.

Первым шагом должна стать проверка исправности самого аппарата. Необходимо найти распределительный щиток и отключить автоматический выключатель. Теперь надо попробовать запустить УЗО. Если оно запускается, проверяют исправность кнопки «Тест».

В противном случае можно сделать вывод, что сломан пусковой рычажок. Это настолько серьезная поломка, что нет смысла ремонтировать аппарат, а необходимо купить и установить новый. Работу кнопки «Тест» проверяют, отключив по очереди все отходящие провода и клеммы. Затем надо включить вводный рычаг на щитке. Если сейчас включить УЗО и оно запустится, значит, кнопка «Тест» исправна.

Если после проверки можно сделать вывод, что устройство защиты в порядке, значит, остаются следующие причины:

1. неисправность электроприборов в цепи;
2. проблемы с электропроводкой;
3. не соответствующее схеме подключение;
4. возможная утечка тока внутри УЗО.

1. Проверяем, как влияет каждый из электроприборов на работу УЗО. Для этого надо подключить каждый прибор по отдельности. Устройство сработает, если подключённый аппарат неисправен. Это может быть не только стиральная машина или бойлер, но и любая другая бытовая техника. Далее необходимо отремонтировать этот прибор или приобрести новый.

2. Допустим, УЗО не включается даже при полном отсоединении всех бытовых приборов. Значит, можно предположить, что электропроводка повреждена. Лучшим вариантом бывает замена всей проводки, особенно если она служит достаточно долго.

Ремонтировать поводку можно, однако всегда остается риск аналогичного повреждения в другом месте. На практике оказывается, что после ремонта проводка очень редко служит долго, не требуя следующего ремонта.

Если проводка новая, но где-то всё же есть утечка тока, необходимо тщательно проверить:

• розетки;
• потолочные и настенные светильники;
• выключатели.

К утечке тока приводят любые ошибки в монтаже названных приборов. Если в доме есть участки, где недавно сверлили стены или забивали гвозди, а также проводили любые строительно-ремонтные работы, то высока вероятность повреждения проводки. Даже если прошло довольно много времени после таких работ, нужно обязательно проверить проводку по всей длине.

3. и 4. Для исправления ошибок с подключением, а также для диагностики прибора нужно обратиться к опытному специалисту.

В случае, если проводка в помещении разделена по группам, и на каждую есть отдельный автомат, то для определения поломки нужно отключить от нагрузки все автоматы. Далее по очереди, по одному включать их. УЗО моментально отзовётся на включение группы с неисправностью.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

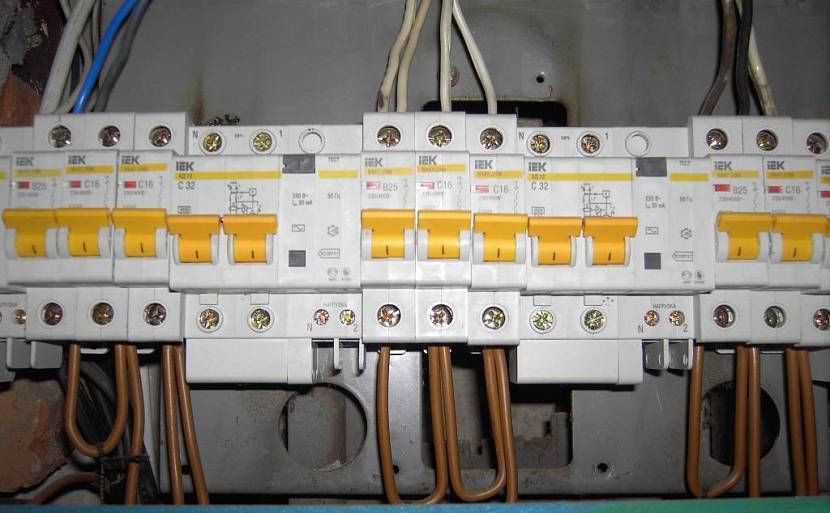

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

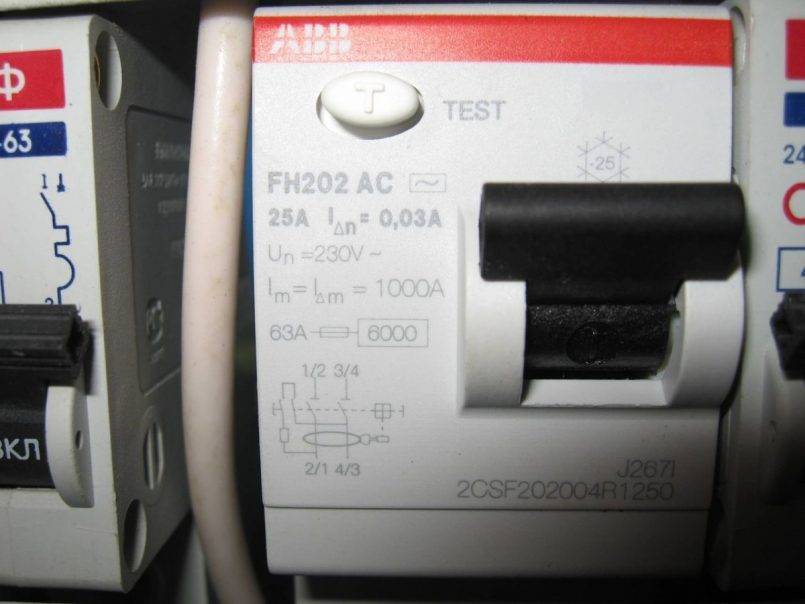

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

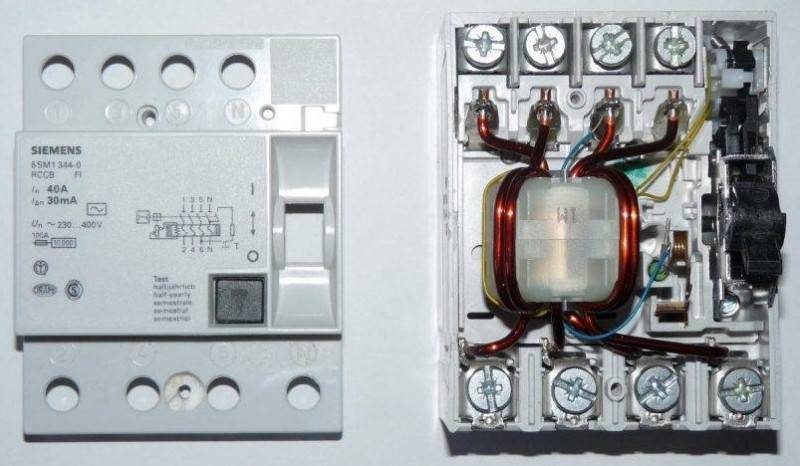

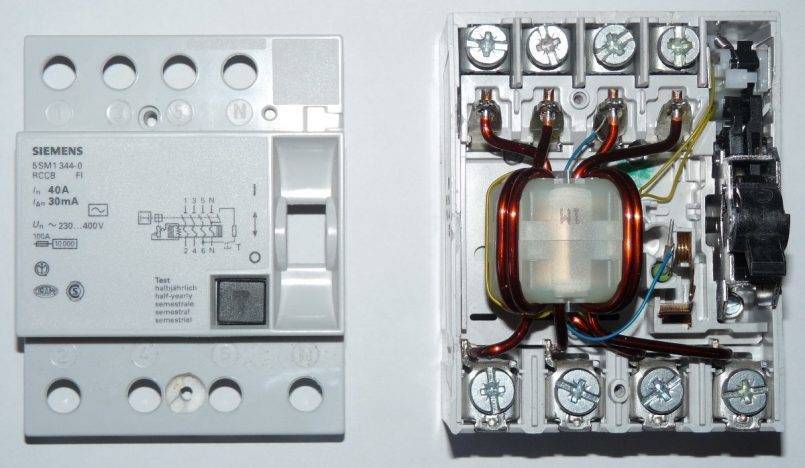

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Основные причины срабатывания УЗО

Принцип работы УЗО основан на сравнении тока в нулевом и фазном проводах. При условии исправной изоляции между токоведущими частями электроприбора и заземлённым корпусом эти токи равны. При нарушении изоляции или прикосновении человека к частям, находящимся под напряжением, появляется ток утечки, равенство нарушается и аппарат отключает приборы и провода от сети. Другое название этого защитного устройства — дифференциальное реле или дифреле.

Справка! Есть устройства, совмещающие функции УЗО и автоматического выключателя. Такой прибор называется дифференциальный автомат или дифавтомат.

Многим начинающим электромонтёрам интересно, почему выбивает УЗО. Причин аварийного отключения дифреле много. В зависимости от конкретной ситуации меняется способ поиска неисправности и методы её устранения.

Все случаи отключения УЗО делятся на три группы:

1. Ложное срабатывание. Происходит без видимой причины при исправной электропроводке и электроприборах.
2. Аварийное отключение. Происходит при нарушении изоляции между токоведущими частями электроприбора и заземлённым корпусом, а так же при прикосновении к этим частям человека.
3. Неправильный монтаж. Срабатывание происходит сразу после завершения работ по монтажу устройства или электропроводки.

Дифференциальный автомат отключается так же при коротком замыкании или перегрузке линий электропроводки.

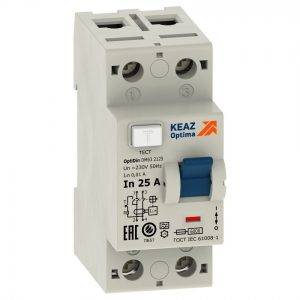

Фото УЗО

• Арматурные ножницы (болторезы): виды, характеристика, основные отличия

• Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры

• Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

• Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)

• Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

• Что такое реле контроля фаз — принцип работы, назначение, схема подключения и основные типы реле контроля фаз (125 фото)

Особенности выбора УЗО

Прежде, чем приступать к выбору УЗО, следует определить тип электрической проводки, проанализировать эксплуатационные особенности помещения и подобрать схему подключения устройства для защиты.

В продаже есть УЗО с различным предельным значением дифференциальных токов. Каждое устройство имеет свое предназначение. Для использования в быту используются приборы с уровнями 10 мА, 30 мА, или 100 мА. Для защиты жилых зданий или офисов обычно этого достаточно.

Виды УЗО нужно выбирать в соответствии с конкретными условиямиИсточник samodomik.ru

Стандартный вариант устройства не способен отключить силовые контакты если сеть перегружена, или предохранить проводку от возникновения коротких замыканий. Для избежания неприятных ситуаций стоит дополнить защиту автоматическими включателями или другими защитными механизмами.

Также каждый покупатель должен знать как проверить УЗО. Для этой цели каждый прибор имеет тестовую кнопку. При ее нажатии происходит утечка тока, и силовые контакты должны автоматически отключатся.

При нажатии на тестовую кнопку прибор должен отключитсяИсточник electrikmaster.ru

Почему срабатывает УЗО – ООО “Инжпроф”

Устройство защитного отключения (далее – УЗО) выполняет функцию отключения электропитания, при возникновении утечки тока в цепи фаза-ноль.Проверить исправность УЗО необходимо, не только перед его первым применением, но и также в процессе эксплуатации.Первый способ проверки УЗО – нажать на кнопку «Тест».На кнопке «Тест» обычно изображена большая буква «Т». При нажатии кнопки «Тест» эмитируется случай утечки тока.При этом величина тестового встроенного резистора задает номинал тока утечки, который должен быть не более чем дифференциальный ток, на который рассчитано само УЗО.При нажатии на кнопку «Тест», УЗО должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.Рекомендуется производить проверку УЗО примерно один раз в месяц.Если УЗО не отключается, при нажатии кнопки «Тест», оно неисправно, а именно неисправен один из его элементов.Одним из тех случаев, когда тест на УЗО не срабатывает, является неисправность механизма симуляции тока утечки. В таком случае УЗО может продолжать выполнение своей защитной функции, даже, несмотря на имеющуюся неисправность (рекомендуется заменить такое УЗО).Рассмотрим наиболее частые причины срабатывания УЗО.Ток утечки внутри УЗО. Внутри корпуса УЗО может сконденсироваться влага, которая приведет к появлению токов утечки внутри схемы УЗО.Неисправна кнопка «Тест». Часто встречающейся неисправностью нормально-открытого контакта кнопки «Тест» является «залипание», что ведет к постоянному срабатыванию УЗО.Кратковременный ток утечки. При включении мощных электроприемников, имеющих индуктивный или емкостной характер, а также импульсных блоков питания (зарядка для телефона, компьютер), УЗО может сработать.Попадание человека под напряжение. При касании человеком токоведущих частей, находящихся под рабочим напряжением, через его тело начинает проходить ток утечки на землю, который отключает УЗО.Нарушение изоляции электропроводки.Неисправен спусковой механизм. При такой неисправности, УЗО будет отключаться от вибраций и колебаний, например, при сильном закрытии двери или работе перфоратором.Схема подключения. Неправильный выбор схемы его подключения.Примеры ошибок при подключении УЗО:1) Соединение нейтрали и заземления после УЗО.Наиболее частая ошибка монтажа, когда в цепи нулевой рабочий проводник (N) соединен с какой-либо открытой частью электроустановки или с нулевым защитным проводником (PE).

2) Неполнофазное подключение УЗО.При подключении нагрузки, до УЗО, к нулевому рабочему проводнику (N) — ток нагрузки станет дифференциальным для УЗО и произойдет ложное срабатывание устройства.

3) Соединение нулевого и заземляющего проводника в розетке.Монтаж розеток, а также клеммных коробок непосредственно самой электроустановки, может сопровождаться неправильным соединением проводников.При чем, даже если в розетку ничего не подключено, УЗО все равно будет срабатывать.

4) Подключение двух УЗО с объединением нулей.Такое подключение становится причиной возникновения дифференциального тока нагрузки по отношению к обоим УЗО, что приведет к срабатыванию одного из них или обоих сразу.Включение каждого УЗО осуществляется посредством рычага управления. Если одно из УЗО перевести в активный режим, то кнопка «Тест» будет функционировать. В случае же перевода в рабочее состояние обоих УЗО, такая ошибка подключения приведет к тому, что оба УЗО отключатся, если будет нажата кнопка «Тест» на одном из них.

5) Два и более УЗО — неправильное подключение нулевых проводов.Такая ошибка монтажа станет заметна на этапе подключения электроприборов, когда все УЗО будут срабатывать одновременно.

6) Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО).Эта ситуация определяет дифференциальный ток нагрузки для обоих УЗО, что и служит причиной срабатывания как одного устройства, так и двух сразу.

7) Несоблюдение полярности подключения.Такая ошибка повлечет за собой неправильную работу УЗО. В частности, кнопка «Тест» не будет функционировать, а подключение нагрузки приведет к срабатыванию устройства.

Неправильное подключение трехфазного УЗО.Такая ошибка может появиться, когда на клеммы заводятся одноименные фазы. Конечно, если предполагается работа однофазных потребителей, то такое подключение не влияет на правильное функционирование устройства.

Дифференциальный автомат

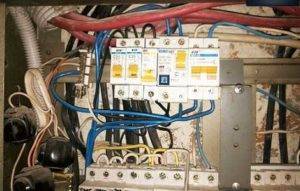

Довольно часто в электрическом щитке квартиры или частного дома установлен дифавтомат. С причинами, по которым он выбивает, все немного сложнее. Дело в том, что это устройство сочетает в себе два защитных прибора: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его срабатыванию, более обширны и относятся к различным факторам.

Что приводит к отключению автоматического размыкателя, мы рассмотрели выше. Эти же причины оказывают влияние и на дифавтомат и вызывают его срабатывание. Но, кроме этого, дифференциальный аппарат работает и как УЗО, следовательно, срабатывает на ток утечки, который найти несколько сложнее.

Причины срабатывания

Разберем основные причины срабатывания этого защитного устройства и возможные места образования тока утечки.

Прежде всего, если сработал дифавтомат, его нужно осмотреть, при необходимости подтянуть контакты

Также при обследовании защитного устройства, обратите внимание на проводку в электрическом щитке. Возможно, фазный провод лежит на металлическом корпусе, который заземлен. Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает

Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает.

Если в электрощитке все нормально, значит, произошла утечка тока в цепи, которую защищает аппарат. Это может произойти в нескольких местах:

1. Причиной может стать любой электроприбор. При пробитии на корпус, дифавтомат гарантировано отключится: это его одна из основных функций, защищать человека от поражения электротоком.
2. Возможно, следствием стала старая электропроводка, вернее, ее изношенная изоляция: через микротрещины постепенно возникает утечка тока, на что и реагирует дифавтомат. Если проводка новая, утечка возможна в месте плохого контакта или если стена отсырела, например, вследствие затопления.
3. Распространенной ошибкой неопытных электриков является замыкание нулевого провода с защитным заземлением. Это делать категорически запрещено, поскольку приводит к срабатыванию защитных устройств типа УЗО или дифференциального аппарата.
4. Повреждение корпуса или западание кнопки тест также может стать причиной срабатывания устройства. В этом случае необходимо заменить неисправный прибор.
5. Погодные условия, а именно сильная гроза, часто приводит к тому, что дифавтомат выбивает. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные утечки тока. В таком случае следует подождать, пока гроза стихнет, а после включить напряжение.
6. Непрофессиональный монтаж или установка проводки на скорую руку, приводит к тому, что электрическая схема подключения дифференциального аппарата не соблюдена. Это и приводит к тому, что его периодически выбивает без видимых причин.

Исправность прибора нужно периодически проверять. Для этого при снятой нагрузке нажимается кнопка «тест». Исправный дифавтомат должен отключиться. Если устройство не отключается, оно не выполняет защитные функции, и его лучше заменить рабочим прибором.

Способы обнаружения места утечки

Чтобы найти место тока утечки, после того, как сработал дифавтомат, требуется отключить все электроприборы из розеток. После этого включается защитное устройство. Если повторного отключения не происходит, значит, какой-то прибор пробивает на корпус. Обнаружить его можно прозвонив мультиметром.

Если же дифференциальный аппарат выбивает и дальше, следовательно, проблема в проводке. Ревизию электрической цепи лучше всего начать с розеточных групп и распределительных коробок

Особое внимание нужно обращать на места соединений и перекручивания проводов, целостность изоляции и надежность контактов

После проверки всех контактных групп в электрической сети, переходят к следующему этапу. Нужно проверить каждую отдельную линию на предмет утечки тока. Начинать рекомендуется от электрического щита, постепенно продвигаясь вглубь дома или квартиры. Определив линию или распределительную коробку, после которой возникает дифференциальный ток, все скрутки отсоединяют и прозванивают каждый провод.

Таким образом, находится цепь, где повреждена изоляция. При необходимости, меняют проводку или изолируют поврежденный участок. Иногда для этого приходится доставать провод из стены, если проводка скрытая. Но такие случаи довольно редки: если электропроводка совсем старая, ее лучше заменить во время ремонта или при установке дифаппарата.

Устраняем неполадки

При самопроизвольном срабатывании УЗО, без нагрузки нужно обратить внимание на само устройство. Возможно, оно неисправно, его следует правильно настроить или – вовсе заменить. Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку

Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку.

При наличии старой электропроводки может фазный провод соприкасаться с нулевым, заземляющим или арматурным каркасом перекрытия. В этом случае нужно найти место неисправности и заизолировать места соприкосновения. Либо, как крайний вариант, обновить проводку, проложить по всем правилам монтажа новый кабель.

Намного хуже – когда происходит периодическое срабатывание УЗО. В данном случае, может быть простая причина – мощность всех устройств превышает определенную величину и эту нагрузку просто не тянет устройство защиты. Нужно определиться, что или когда включать так, чтобы не отключалось, или установить УЗО помощнее, чтобы оно не выбивало.

Наличие такого рода защиты очень важно. И если УЗО выбивает вовремя, то ничего страшного в этом нет. Это намного лучше оплавившейся розетки или выключателя, бьющейся током стиральной машины

Это намного лучше оплавившейся розетки или выключателя, бьющейся током стиральной машины.

В последнем случае может вообще здорово трухануть, если полезть влажными руками

Найти время, чтобы проверить, почему выбивает УЗО очень важно. Это всё таки защита вас, вашего имущества. На это всегда нужно найти время и устранить все неполадки, чтобы и дальше жить с комфортом

На это всегда нужно найти время и устранить все неполадки, чтобы и дальше жить с комфортом.

Что такое УЗО?

УЗО или устройство (агрегат, прибор) защитного отключения электричества. Небольшой по размеру, он предназначен для автоматической генерации запрета на подачу тока к включённому агрегату, если определит, что где-то на линии образовалась утечка электричества.

Обеспечение работы такого устройства происходит за счёт наличия в нём:

трансформатора;

узла, выполняющего разрыв цепи;

элемента, ответственного за диагностику состояния сетевого напряжения.

Приборы, сошедшие с конвейера в недавнее время, модернизированы за счёт встроенного механизма электромагнитной отсечки.

Причины срабатывания защитного оборудования

Разберём причины, почему срабатывает УЗО и, какие неисправности могут привести к утечке тока, от которого и защищает автоматика. На самом деле их не так уж и мало. Это:

Бытовые приборы . Неисправность может возникнуть, как в самом приборе или технике, так и при его подключении, например, в шнуре питания

Важно тщательно исследовать сам шнур и отключить прибор от сети. Если при его отключении УЗО не срабатывает, то неисправность будет именно в нём

Проводка

Замыкания или утечки тока чаще всего образуются в старых зданиях или помещениях, в которых проводку меняли давно. Если же проводка была заменена, то следует проверить узлы соединения, в которых может быть слабый контакт.

Работа УЗО . Если проверка УЗО после покупки и установки не проводилась, то причина может заключаться именно в нём. Причём, тут может быть, как неисправность автоматики, так и неверно подобранные характеристики.

Если при длительной работе автоматики УЗО и установке новых приборов начинается срабатывание и отключение питания электроцепей, то причиной может стать несоответствие характеристик. Нужно провести проверку УЗО и его характеристик, а также нагрузку всех электрических приборов.

Монтаж . При неверной установке защитного оборудования его работа может сопровождаться регулярными ложными срабатываниями

Перед подключением УЗО важно тщательно проверить правильность всех действий. Электросеть

Во время монтажа электрик мог замкнуть «ноль» и «землю», мотивируя уменьшением опасности удара током

Электросеть. Во время монтажа электрик мог замкнуть «ноль» и «землю», мотивируя уменьшением опасности удара током

На самом деле, это не соответствует действительности и также может привести к срабатыванию автоматики. В этом случае ответом на вопрос, почему выбивает УЗО, будет неверное формирование электроцепей.

Влияние погоды . На автоматику влияют погодные условия, которые могут, как «выбить» автомат, так и не дать ему отключиться в случае замыкания. Отсутствие срабатывания относится к понижению температуры, а именно, в холодное время и при пониженной температуре микросхемы автоматики переохлаждаются и не реагируют на угрозу.

Влага

Влага может быть, как на улице, так и в помещении и, перед тем, как проверять УЗО, важно обезопасить себя от удара током. Повышенная влажность значительно увеличивает потери тока, от которых и срабатывает УЗО

Защищать при этом от влажности необходимо, как само оборудование, так и электропроводку в помещении и точки подключения.

Если УЗО установлено на улице или в помещении с повышенной влажностью, важно будет защитить его от пагубного влияния среды. Для этого можно использовать плёнку, резину или же специальные шкафы, в которые влага не попадает. Молния

При отсутствии громоотвода и слабых защитных средствах удар молнии может вызвать резкую утечку тока

Молния . При отсутствии громоотвода и слабых защитных средствах удар молнии может вызвать резкую утечку тока

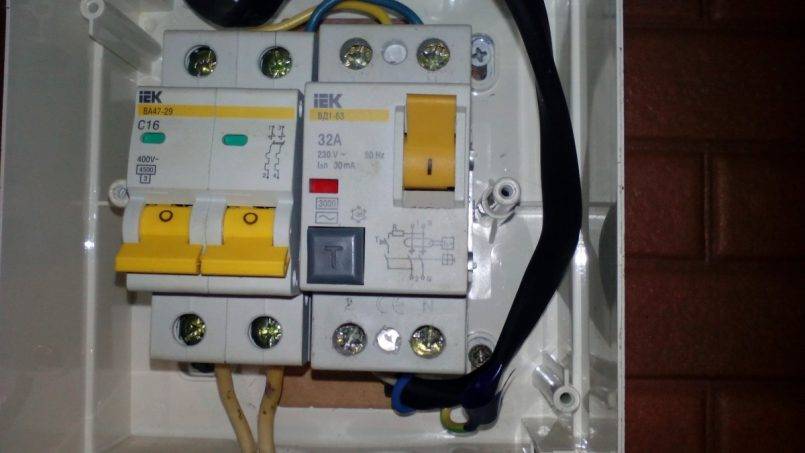

При этом защитное оборудование УЗО не всегда успевает сработать, поэтому важно заблаговременно позаботиться о защите в подобной ситуации. Торопливость

Причиной срабатывания автоматики может стать желание провести быструю проверку сразу после монтажа и организации электропитания для помещения

Торопливость. Причиной срабатывания автоматики может стать желание провести быструю проверку сразу после монтажа и организации электропитания для помещения

В такой ситуации ещё не засохший раствор или шпаклёвка выступают в качестве проводника и увеличивают потери тока, вызывая срабатывание автоматики. Лучше всего, если проверка УЗО будет проводиться, хотя бы через несколько часов после всех монтажных работ.
