Вентиляционные пластиковые короба (воздуховоды)

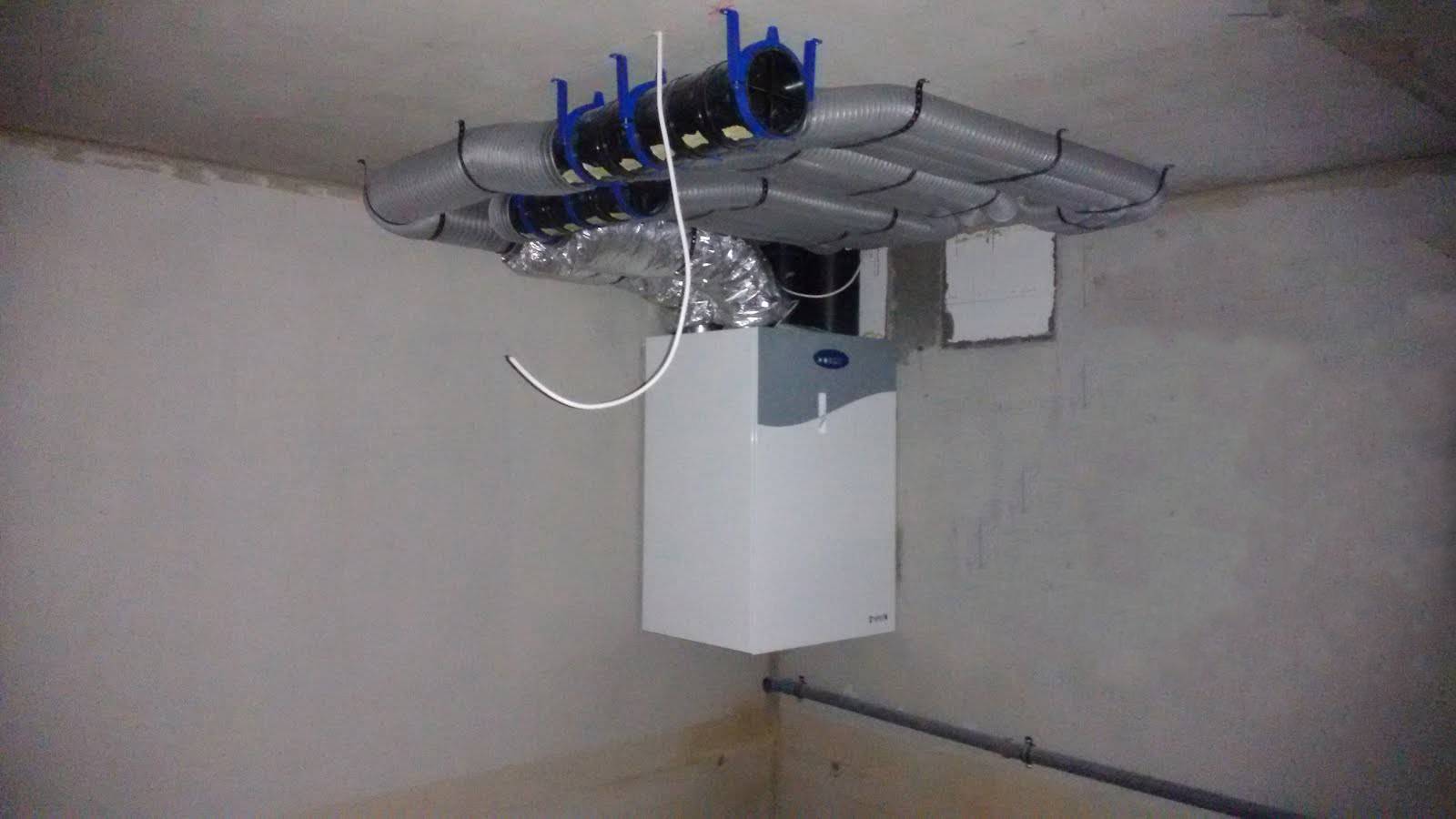

Монтаж вентиляционной сети

Важно проводить монтаж воздуховодов вентиляции, полностью соблюдая установленные нормативы и правила. При установке вентиляционной сети необходимо:

  • осуществить заземление;
  • избегать провисаний;
  • полностью растягивать гибкие трубы;
  • на поворотах обеспечивать радиус не менее 2 диаметров трубы;
  • при пересечении стены применять металлические гильзы и переходники;
  • в подвалах, цокольных этажах, конструкциях из бетона, на вертикальных трассах более двух этажей используются жесткие трубы.

Необходимым этапом монтажа является соединение вентиляционных воздуховодов посредством специальных элементов.

В качестве соединительных деталей применяются:

  • крестовины;
  • многообразные тройники;
  • особые муфты;
  • разнообразные переходники.

Широкий выбор современных воздуховодов различных типов, сопутствующих деталей позволяет быстро и эффективно осуществить монтаж вентиляционной сети.

https://youtube.com/watch?v=6fzkPqTRSC8

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://www.youtube.com/watch?v=NBTsJcOpEWU

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

  • Круглого сечения.
  • Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

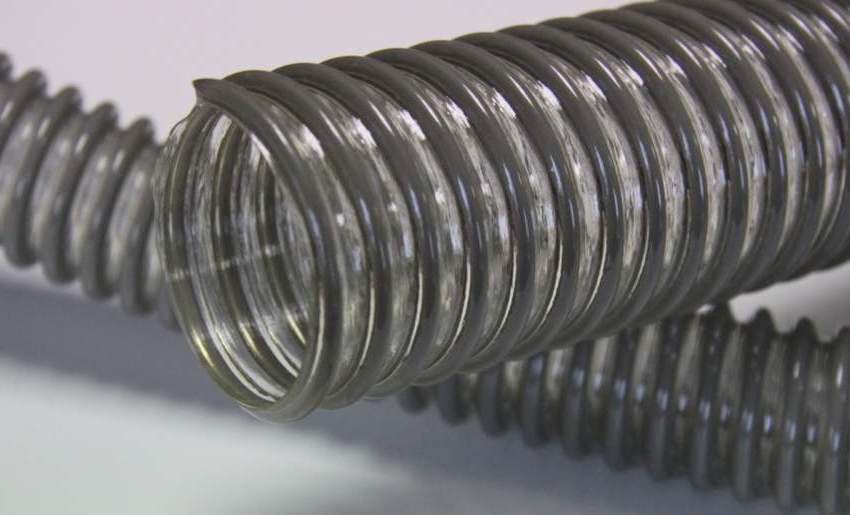

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

  • 100 мм;
  • 125 мм;
  • 150 мм;
  • 200 мм.

    И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

  • высота — 55 мм, 60 мм;
  • ширина — 110 мм, 122 мм, 204 мм;
  • длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
  • толщина стенки — 2-8 мм.

    Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Виды пластиковых труб и материалы для изготовления

Сегодня промышленность выпускает несколько типов пластмассы:

  • поливинилхлорид;
  • полиуретан;
  • полипропилен.

Поливинилхлорид

Это довольно прочный материал, не вызывающий серьезных затруднений при обработке. Его стоимость доступна любому потребителю. ПВХ применяется в бытовых и промышленных условиях.

Материал не выделяет никаких вредных веществ и может эксплуатироваться долгие годы. Разложение поливинилхлорида происходит не один десяток лет, поэтому пластиковые трубы для вытяжки можно назвать вечными.

Однако необходимо отметить, что установка таких деталей имеет жесткие ограничения. Вентиляционные цилиндрические изделия из ПВХ начинают разлагаться при температуре 160-180 °C. Этот порог намного ниже температуры плавления (200-220 °C). Иначе говоря, придавать им форму с помощью сварочной горелки невозможно. Подобную продукцию нельзя устанавливать в системы, функционирующие при очень высоких температурах.

В бытовых условиях пар может нагреваться до 200 °C. Устанавливать в сауне пластиковые трубы для вентиляции категорически запрещено.

Материал начнет разлагаться и выделять хлор, прежде всего HCl. Газ, попадая во влажную среду, способствует образованию соляной кислоты. Это соединение может вызвать слепоту, а также влияет на работу дыхательных путей. Газ практически незаметен и отличается неприятным запахом.

Из вышесказанного можно сделать вывод, что поливинилхлорид является отличным материалом для вентиляционной системы только в тех местах, где температура не превышает 120 °C. Изделия из ПВХ нельзя устанавливать на кухне, около камина и водонагревателя.

Полиуретан

Свойства этого материала практически не отличаются от характеристик ПВХ, за исключением того, что ПУ способен функционировать при температуре 280 °С. При более высоких значениях полиуретан начинает разлагаться и выделять азотные соединения, которые намного опаснее хлоридных.

К недостаткам этого материала можно отнести его стоимость, которая на порядок выше аналогичных труб. Но при этом в ПУ сочетаются два важных свойства:

  • пластичность;
  • износостойкость.

Пластичность полиуретана потрясает значениями. Этот параметр намного превосходит металл и гранит по коэффициенту изломного напряжения. Трубам, изготовленным из ПУ, можно придать любую форму, при этом материал никогда не даст трещину.

Такие полиуретановые изделия отлично подходят для участков со множеством поворотов и искривлений, а также для обустройства систем, постоянно подвергающихся высокой температуре.

Полипропилен

Этому материалу можно придать абсолютно любую форму. После нагрева до 180 °C полипропиленовые трубы для вентиляции становятся высоко пластичными. Для этого достаточно использовать горячий пар или горелку.

Срок эксплуатации полипропилена исчисляется десятками лет. При сильном нагреве материал не выделяет никаких токсичных веществ.

Стоимость полипропилена не очень высока, потому он отлично подходит для монтажа пластиковой вентиляции.

Виды пластика ABS и PLA нашли свое применение в новейших 3D-принтерах. Использование печатающего устройства позволяет изготавливать любые детали для пластиковой вентиляции, начиная с поворотников, имеющих нестандартные углы, и заканчивая вентилями.

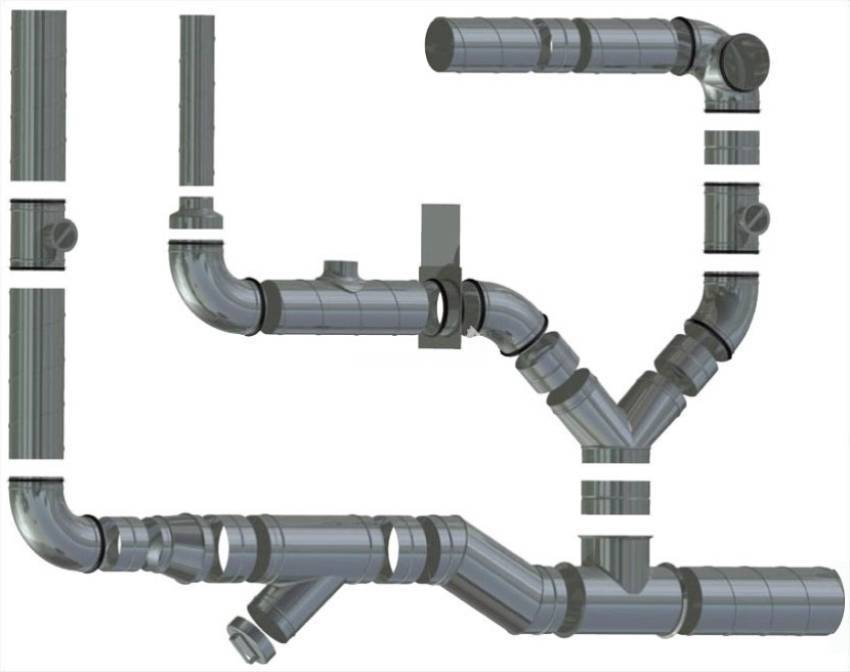

Тройники и соединители

Для монтажа пластиковых воздуховодов используется широкая номенклатура соединительных элементов. Процесс сборки напоминает работу с конструктором большого размера. Применяются два основных способа соединения:

  • Для фланцевого соединения применяются специальные элементы – фланцы, которые с помощью саморезов или заклепок прикрепляются к участкам вентиляционного канала. Герметизация достигается с помощью уплотнительных элементов из резины.
  • Бесфланцевое соединение обеспечивается специальными муфтами, куда просто вставляются два колена пластиковой трубы.

Соединительные элементы могут иметь различные формы, в зависимости от того, трубы каких размеров и конфигураций они должны соединять и от выполняемых ими функций.

Вот наиболее распространенные группы:

  • Колени и отводы. Они используются в тех участках, где нужно выполнить поворот канала на 90° или 45° в горизонтальной или вертикальной плоскости.
  • Переходники. Они помогают соединить прямоугольный короб с круглой трубой или наоборот.
  • Конфузоры. Их ставят, когда нужно соединить широкую трубу с боле узкой.
  • Диффузоры соединяют короб малого сечения с более крупным.
  • Тройники и крестовины. Они применяются в тех местах, где нужно выполнить ответвление от воздуховода или наоборот, свести два канала в один.

Благодаря такому разнообразию даже монтажник, не имеющий высокой квалификации, может легко собрать вентиляционный короб нужной конфигурации.

Как правильно соединить металлопластиковые трубы читайте: здесь

Из какого материала должны быть трубы

Если вы пришли к правильному решению – сделать в доме вентиляцию, возникает следующий вопрос: из какого материала должны быть трубы для вентиляции в частном доме? На сегодняшний день, существует только два вида каналов это круглые и плоские. Рекомендуется выбрать плоский вариант потому, что такие трубы при монтаже намного легче себя ведут, легче стыкуются и не провисают. Для формирования канала под воздух используются вентиляционные трубы из пластика или металла

  1. Воздуховод из металла. Его можно выполнить из нержавейки, оцинкованной или черной стали. Плюсы такого материала: долговечность, эстетичность, простота в установке. Но, к сожалению, у этого материала больше минусов, чем плюсов. Металлический воздуховод очень тяжелый, поэтому для маленьких домов он не подойдет, цена на материал очень высокая, сталь подвержена коррозии, срок службы небольшой, никакая изоляция не спасает от шума работы вентиляторов и вибрации. Они больше подойдут для промышленных объектов.

    Металлические каналы

  2. Воздуховод из пластиковых труб наиболее предпочтительнее. Срок службы достаточно длительный, материал не поддается коррозии, по весу очень легкий, что создает простоту при монтаже. Пластик легко режется, а технология сборки довольно простая и с ней может справиться даже человек, впервые взявшийся за установку вентиляционной системы. Они бывают от 3 до 12 м с сечением от 16 до 1600 мм. К ним всегда можно найти детали для соединений: повороты и переходники. При этом имеют самую низкую стоимость.

    Пластиковые воздуховоды

  3. Гофрированные алюминиевые трубы имеют много недостатков: вибрация при сильном потоке воздуха; нет соединительных элементов. Ею пользуются только для плавных изгибов на небольших участках вентиляции, когда при прокладке твердого воздуховода требуется множество колен.

    Гофрированные каналы из алюминия

Сегодня существует большой ассортимент вспомогательных деталей: разъемы; решетки; всевозможные клапаны и сетки, которые используются при создании системы воздуховода.

Правила установки вентиляционных конструкций

Монтаж вентиляционных коробов – это уже самый последний этап в процессе обустройства системы вентилирования воздуха в помещении. Сначала же стоит ее спроектировать. Эффективная работа системы вентилирования воздуха в последующем зависит именно от качественно составленного проекта. Именно составленный проект определяет вид, уровень мощности, габариты, специфику планировки, нужную площадь и тип сечения воздуховодов.

Спроектировать вентиляционную систему можно и самостоятельно, однако для этого нужно иметь, как минимум, базовые знания в данной области. Ведь неправильные расчеты могут привести к лишнему шуму воздуховода, недостаточному воздухообмену с его помощью и пр. Поэтому, если присутствуют хотя бы малейшие сомнения – проектирование лучше доверить профессионалам.

Второй этап – закупка всех необходимых материалов, комплектующих и инструментов, в случае необходимости. Количество и параметры всех необходимых деталей должны закупаться в полном соответствии проекту, для того чтобы избежать лишних затрат денег и времени. Ведь если покупать комплектующие на свое усмотрение, то впоследствии придется снова тратить время на поиски и покупку нужных деталей.

Выбор трубы для вытяжной системы

Для продуктивности и надежности работы всей конструкции отвода загрязненного воздуха большое значение имеет выбор трубы под вентиляцию. Рассмотрим основные критерии.

Материал применяемых труб

Гофрированные трубы из алюминия – самый дешевый и простой в монтаже вариант для организации отвода загрязненного воздуха от вытяжки. Основой трубы являются металлические кольца. Их обтягивает в несколько слоев ламинированная фольга. Первоначально кольца находятся в прижатом друг к другу положении, верхняя оболочка сложена в «гармошку». При монтаже гофра способна удлиняться в несколько раз, изгибаться под требуемым углом. Поэтому она легко прокладывается в стесненных условиях и труднодоступных местах.

Не полностью растянутая гофрированная труба становится источником характерного шума вытяжной системы из-за увеличенного сопротивления неровностей внутренней поверхности воздушному потоку. Уровень шума также повышают дополнительные изломы трубы.

Гофрированные трубы для вентиляции выдерживают значительный нагрев (до +250°С), обладают значительной прочностью, стойкие к воздействию агрессивных сред, при необходимости наращиваются (для соединения используется металлический скотч), могут прослужить до 50 лет.

Вытяжные системы из пластика обладают рядом достоинств, которые делают их лидерами потребительского спроса:

  • Малый вес позволяет смонтировать всю систему одному человеку, не требует дополнительного крепежа или поддерживающих элементов, исключает дополнительную нагрузку на подвесные модули кухонной мебели.
  • Высокая устойчивость к воздействию многих химических соединений и влаги.
  • Отличная герметичность воздуховодов при высокой прочности смонтированной конструкции.
  • Устойчивость к воздействию ультрафиолета.
  • Простота и легкость в уходе, доступность и дешевизна необходимых моющих средств.
  • Способность работы системы при температурах широкого диапазона.
  • Создание хорошей звукоизоляции, не нарушающей комфортного пребывания в помещении с вытяжной системой.
  • Долговечность.
  • Впечатляющий ассортимент пластиковых элементов вытяжного трубопровода различных форм и размеров, из различного материала: полипропилен, полиуретан, поливинилхлорид.
  • Эстетичный строгий вид собранной системы.
  • Простота монтажа позволяет собирать из стандартных фасонных деталей надежные вытяжные конструкции.
  • Пластиковые элементы трубопроводов не подвержены коррозии, их материал является экологически безопасным.
  • Гладкая внутренняя поверхность труб не позволяет скапливаться грязи и жиру.
  • Вытяжные системы с пластиковыми трубами (особенно круглого сечения) практически бесшумные, в сравнении с воздуховодами из других материалов.

Пластиковые трубы дороже гофрированных. Их монтаж более сложный, требует наличия дополнительных переходных и соединительных элементов. После сборки трубопровода остаются неиспользованные обрезки. Это основные недостатки пластиковых труб.

Классификация вентиляционных воздуховодов

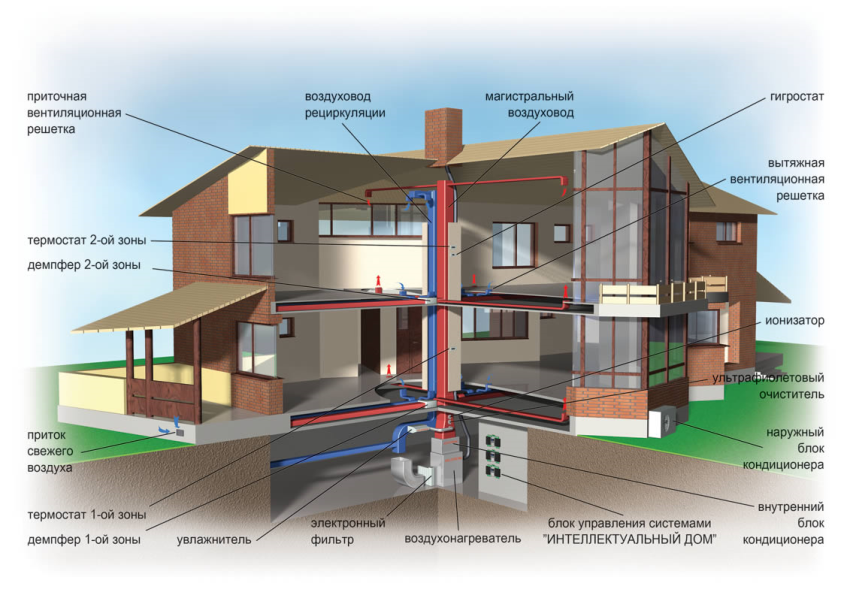

Циркуляция воздуха в помещении может быть основана на различных принципах:

  • Естественная вентиляция. Приток воздуха происходит через технологические отверстия, щели, открытые окна и т.п. Отток отработанных воздушных масс идет через вентиляционную шахту.

  • Принудительная вентиляция. Отличается от естественной тем, что приток и вытяжка воздуха идут посредством вращающегося вентилятора.
  • Приточно-вытяжная система. Сложная конструкция, использующая два отдельных воздуховода: один для притока воздуха, другой – для отвода.

Широкая область применения систем вентиляции определяет большой ассортимент воздуховодов, которые различают по следующим признакам.

По способу монтажа

Здесь существует два варианта:

  • Внутренние воздушные каналы (вентиляционные шахты).
  • Внешние воздуховоды, закрепляемые на стенах зданий.

По материалу производства

Материал изготовления определяет область применения, стоимость, долговечность и ряд других параметров воздуховода. Современная промышленность предлагает такие варианты:

  • Оцинкованная сталь. Изделия обладают хорошей защитой от ржавчины и агрессивных химических воздействий. Устойчивы к влажности, что делает их отличным вариантом для санузлов, ванных комнат, бассейнов и т.п.
  • Нержавейка. Отличаются устойчивостью к высоким температурам (до 500°С). Это качество делает их незаменимыми в металлургии, тяжелой промышленности, на горнодобывающих предприятиях.
  • Полимерные материалы. Легкие, недорогие и практичные изделия. Хорошо переносят воздействие влаги, кислотных и щелочных сред. Уязвимы к механическим повреждениям и высокотемпературным воздействиям.
  • Металлопластик. Сочетают достоинства полимерных и металлических изделий. Имеют привлекательный дизайн и отличные эксплуатационные характеристики. Единственный недостаток – большая стоимость.

По форме сечения

Самыми востребованными традиционно считаются воздуховоды круглого или прямоугольного сечения. В некоторых проектах встречаются изделия эллиптической формы.

Круглые воздуховоды экономичны при производстве, обеспечивают высокую скорость перемещения воздушных масс при низком уровне шума. Такие изделия проще монтировать, также они выигрывают в эстетическом плане.

Серьезное преимущество прямоугольных конструкций – оптимальное размещение в пространстве. Воздуховод легко конструируется даже в самых непростых помещениях. При этом прямоугольные элементы тяжелее и дороже.

По технологии изготовления

Существует несколько вариантов конструктивного исполнения элементов воздуховодов:

  • Прямошовные. Изделия выполняются из цельного листа стали длиной 1,25 м. Концы сводятся и соединяются сварным швом. В прямоугольных элементах для сообщения дополнительной жесткости шов располагается на сгибе.
  • Спирально-сварные. Производятся из длинных металлических лент, скручивающихся внахлест и закрепляющихся сварным швом.
  • Спирально-навивные. Для изготовления применяется стальная оцинкованная лента шириной 13 см, которая навивается в кольцо или в ленту.

По жесткости

Различают 3 уровня жесткости изделий для воздуховодов:

  • Гибкие (спиральные, гофрированные). Легкие изделия с каркасом из стальной проволоки и стенками из фольги или полиэфира. Такой воздуховод просто монтировать, перевозить и соединять с другими типами изделий. Гофрированная труба многократно сжимается и растягивается, легко изгибается под любым углом. Из недостатков выделим малую шумоизоляцию, низкую прочность и задержки в проходе воздуха по гофрированной внутренней поверхности.
  • Полужесткие. Производятся из алюминиевых или стальных лент, скрепляемых спиральным швом. Представляют разумное сочетание гибкости и прочности. Растянуть такой элемент воздуховода можно лишь один раз.
  • Жесткие. Имеют максимальные показатели прочности и шумоизоляции. Стоимость, вес и сложность монтажа также выше, чем у иных категорий.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м?/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м?/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м?/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м?/ч, в состоянии сна – 30 м?/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м?/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м?;

H – вертикальные размеры помещения (высота), м?.

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м?/ч;
  • коттеджи – 500-2000 м?/ч;
  • офисы – 1000-10000 м?/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

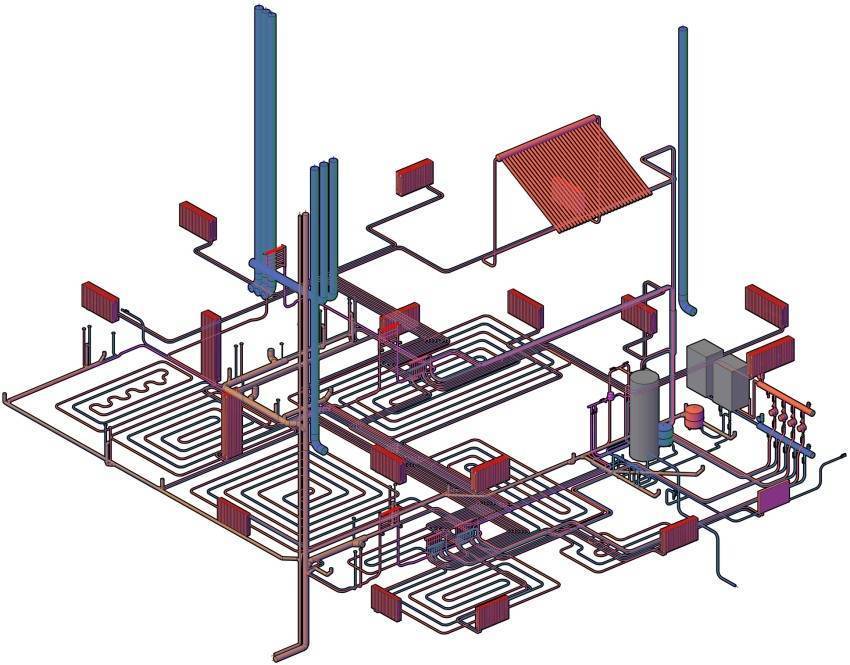

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см?;

L – расход воздуха, м?/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см?;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.
