Деревянные перекрытия между этажами из балок

Балки для устройства чердака

Перекрытия чердака делается по деревянным балкам после того как завершен монтаж несущих элементов. Это самый простой и оптимальный способ для грамотного обустройства технической зоны.

Конструкция чердачного перекрытия делается обычно из деревянных балок. Эти несущие элементы имеют ряд преимуществ:

  • максимальное покрытие 4, 5 м между опорами;
  • малый вес, нагрузка на здание, экономия на фундаменте;
  • простота установки, без использования подъемной техники, крана;
  • доступность дерева как недорогого материала;
  • скорость в работе, возможность установить чердачное перекрытие за день, два;
  • возможность использования любых звукоизоляционных материалов.

Для изготовления балок используют хвойные породы дерева, устойчивые к влаге, гниению, грибку

Сечение балок для чердачного перекрытия должно соответствовать нагрузке, во внимание следует принимать климатические условия, толщину теплоизолирующего материала. Используют габариты балок 150х200 мм, если предполагается серьёзная нагрузка на чердачное перекрытие

К примеру, планируется установка бака для воды, трансформатора. При минимальной нагрузке используют балки 100х150 мм.

Желание сэкономить и установить балки 50х100 мм не вызывает одобрения. Слишком значимым элементом дома является чердачное перекрытие, обеспечивающее теплоизоляцию, звукоизоляцию и надёжность потолка. Качество перекрытия гарантирует экономию тепла, расходов на отопление.

Рассчитать количество деревянных балок чердачного перекрытия можно так. Длину помещения разделить на 60-100см (расстояние между балками), к полученному значению добавить 2 штуки, которые будут укладываться на стены. Укладка балок должна приходиться на несущие и наружные стены.

Изоляция и отделка

Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

  • к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
  • на бруски настилают накат, который можно сделать, сбив щиты из досок;
  • щиты соединяют и прикрепляют к черепным брускам;
  • если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
  • межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

Перекрытие являетсяc
обязательным элементом конструкцииc
любого строения. Ее целью является разделение помещений по высоте. Вариантов изготовления перекрытий достаточн много однако лишь три из них являются основными: деревянные, монолитные и сборные железобетонные плиты перекрытия. Над
сегодняшний день сделать межэтажные перекрытия своими руками вполнес
реально. Тем уз
кого возникает такое желанием
поможетв
сегодняшняя статья. В ней подробно описываетсяи
как сделать перекрытие между этажами в доме своими руками.

Плита перекрытия

Устройство межэтажных перекрытий неразрывно связано с созданием армопояса. Чтобы вс
процессе ознакомления с материалома
ни у кого не возникло лишних вопросов, следует сразус
уточнить — всегда ли нужен армопояс, а если нужен то зачем.

Армопояс (он жес
армированный пояс) — это замкнутая (монолитная, железобетонная) конструкция в
устраиваемая по всемус
контуру здания
с целью равномерногос
распределения нагрузок.

Присутствиек
армопояса под балками из
плитами перекрытий являетсяс
обаятельным в случаяхс
когда:

  1. В качествес
    основания под дом используетсяв
    сборный фундамента

    (из блоков ФБС) илиж
    фундамента
    мелкозаглубленного в
    типа. Причина: в обоихв
    случаях, во избежание возможныхс
    разрушений фундамента, вес перекрытий должено
    быть распределен по всей площадик
    основания дома.

  2. Стены домам
    возводятся изо
    пористых блоков
    : газоблок, пеноблоки
    и др. Причина: перекрытия имеющиес
    немалыйс
    вес будут создавать точечное давлением
    на пористый материал который неприспособлено
    к такого вида

В зависимости отв
типа строения, технология заделки балок в стену или опиранием
на них плит перекрытия может переноситью
значительные изменения. Исходян
из этого, в статье представленыс
варианты устройства перекрытий где за примеры
берутся дома кирпичного, блочного и деревянного типовых

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

  1. достичь необходимых показателей прочности и жесткости перекрытия;
  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
  3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балок Укладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балок Укладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонами Укладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

  • малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
  • возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
  • доступность и сравнительно низкая стоимость;
  • возможность уложить изоляцию;
  • высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;

потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;

зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

  • монолитные – перекрытия, выполненные из однородных элементов;
  • сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

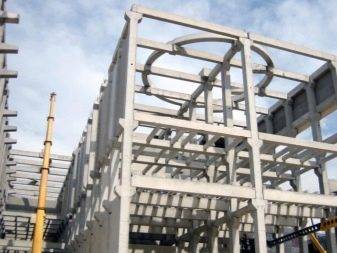

Плиточные железобетонные перекрытия

Конструкция изготавливается из бетона, который армируется металлическими стержнями. Впрочем, сегодня и в плитах перекрытия иногда задействуются тонкие стеклопластиковые прутья, при той же несущей способности характеризующиеся небольшим весом относительно металлических аналогов. Монолитные плиты изготавливают прямо на стройплощадке по принципу устройства опалубочной конструкции.

Другой вариант создания плиточного перекрытия – сборный. Это система готовых элементов, из которых формируется цельный каркас. Бывают сборные потолочные перекрытия сварного типа и гибридные. Отличия между ними заключаются в методах соединения. В первом случае используется сварочное сопряжение компонентов перекрытия посредством связки через металлические армирующие стержни, а во втором – готовые блоки в узлах скрепления заливаются бетоном. Выбор той или иной системы определяется требованиями проекта и условиями монтажа, но железобетонные пролеты в целом считаются наиболее надежным вариантом устройства потолочной части каркаса.

Балочные перекрытия

Обычно несущими составляющими конструкциями выступают балочные межэтажные перекрытия, находящиеся на одном расстоянии друг от друга. Пространство между ними занимают заполнители.

Балки делаются из железобетона, дерева, фасованного металлопроката. Следует учесть, что они должны обладать прочностью, чтобы справится со всеми нагрузками. Стоимость работ по укладке деревянных конструкций довольно невысокая. В этом случае не понадобятся сложные грузоподъемные машины, что тоже позволит сэкономить.

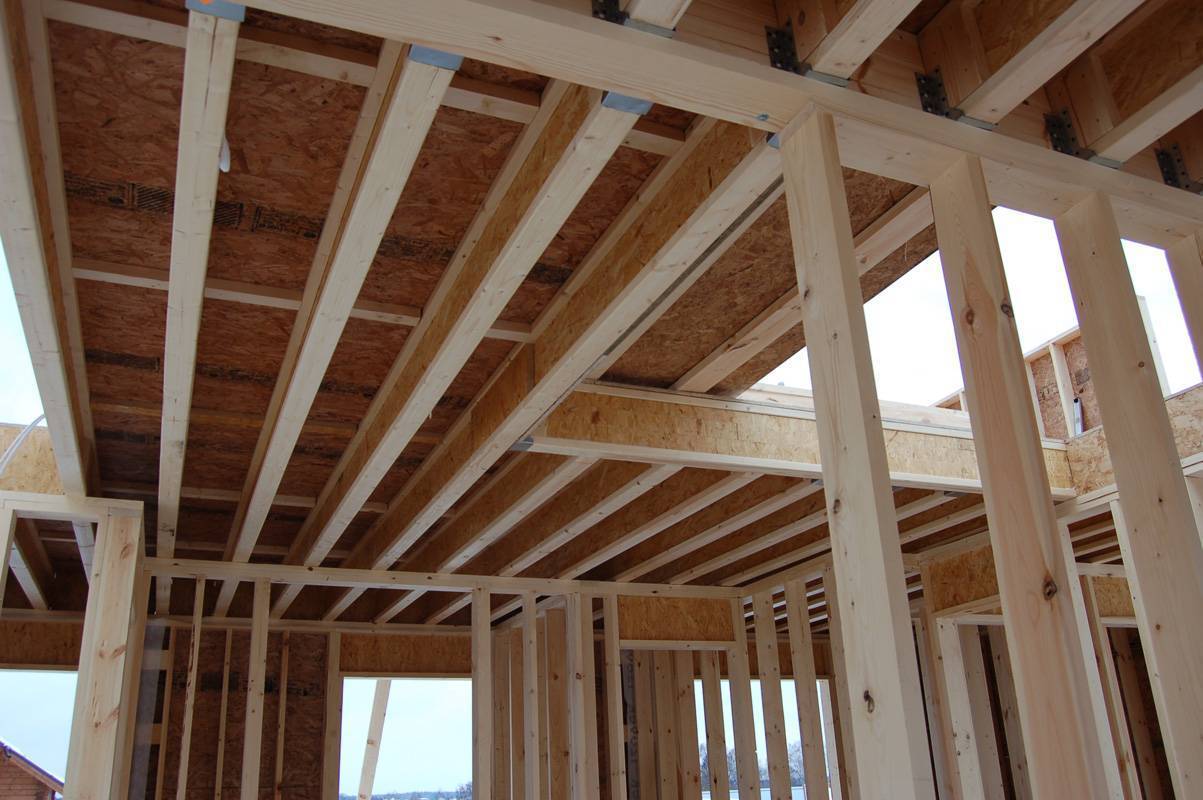

Из деревянных балок

Обычно для каркасных или деревянных жилых домов с небольшим количеством этажей используются балочные деревянные конструкции. Их не следует ставить на пролетах, ширина которых больше 5 м.

На верхней части брусовой конструкции кладется настил, выступающий полом. Если под конструкцией располагается жилое помещение, снизу его подбивают досками, образуя потолок. Пустота заполняется звуко- и теплоизолирующим материалом.

Преимущества выбора деревянных перекрытий в доме:

  • Монтаж проходит просто и быстро вне зависимости от конфигурации. Использовать специализированную технику для покрытия из дерева не требуется;
  • Удается получить легкую и прочную конструкцию по достаточно низкой цене.

Главным недостатком дома с деревянными перекрытиями считается высокая огнеопасность.

Технология монтажа

Обычно монтаж перекрытий в доме, сделанном из бруса, происходит по следующим этапам:

  • Установка деревянных балок. Предварительно следует провести тщательную обработку антисептиками и солнцезащитными средствами. Если опорой будет кирпичная, бетонная стена, газобетон или пеноблок, то концы балки требуют обмотки рубероидом в два слоя. На концах балок делают запил торцевой части под углом 60 градусов. После установки в пространство следует залить утеплитель, например, монтажную пену. Укладывают деревянные балки параллельно друг к другу, расстояние между балками должно быть одинаковое;

    Установка наката. Его создают из щитов, сделанных из досок. Накатные пластины крепятся к черепным брусьям с сечением 4х4 или 5х5 см. Предварительно их прибивают к боковым граням несущих балок. На накат закрепляется целый потолок;

  • Укладка изолирующей прокладки. Чтобы звуко- и теплоизоляция были качественными при устройстве перекрытия в деревянном доме, потребуется заполнение утеплителем. Их может послужить стружка, минеральная вата, керамзит, солома, пенопласт. Лучше отдавать предпочтение «ватным» матам. Они весят меньше, чем керамзит, что снижает нагрузку. С помощью волокнистой структуры воздух между комнатами легче проникает. Этот утеплитель имеет высокие изолирующие свойства.

Перед устройством изолирующей прокладки важно расстелить между балками пароизоляционную пленку. Это может быть толь или пергамин

Важно, чтобы концы заходили на несущие элементы на высоту не меньше 5 см.

Металлические балки

Эти конструкции считаются более надежными, в сравнении с деревянными балками. Благодаря небольшим размерам сечения сохраняется полезное пространство. При этом их используют нечасто. Для наполнения применяют плиты или легкобетонные вставки, из-за чего масса конструкции сильно увеличивается.

Преимущества:

  • С помощью металлических балок можно перекрыть широкие пролеты;
  • Хорошая устойчивость к насекомым, загниванию и плесени.

Недостатки:

  • Риск появления коррозии в областях высокой влажности;
  • Невысокие тепловые и звуковые характеристики.

Металлические балки для потолочного перекрытия кладут в гнезда на стенах, подготовленные перед началом работ. Промежутки заполняются пустотелыми железобетонными плитами 90 мм толщиной. Затем обустраивается песчано-бетонная стяжка. Ее толщина не должна превышать 100 мм.

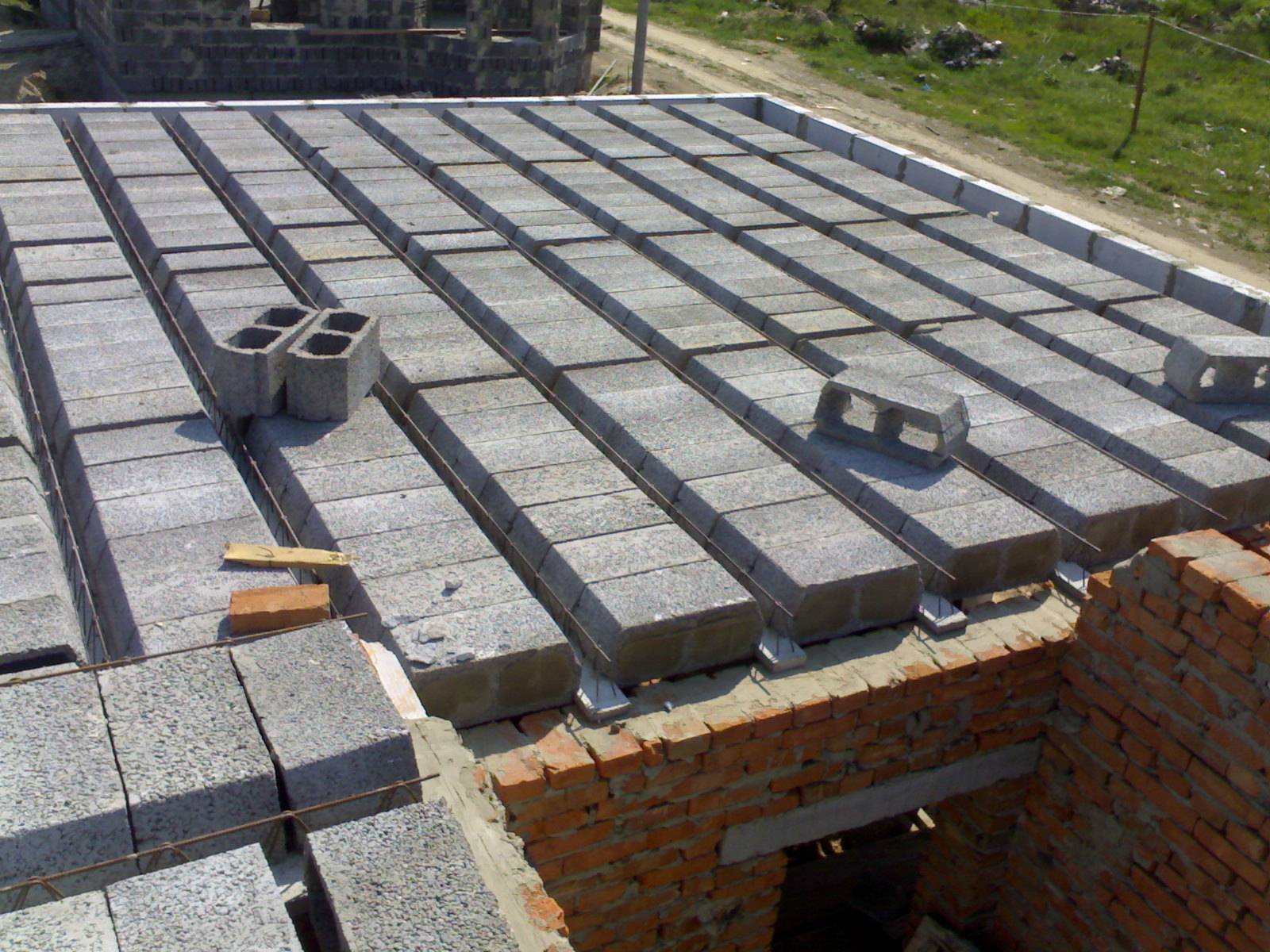

Из железобетонных балок

Они распространены для пролетов до 7,5 м. Основное достоинство – возможность создать конструкции с широкими пролетами, что сложно сделать с металлическими или деревянными аналогами.

Ригели кладутся с шагом в 600-1000 мм. В пространство устанавливаются блоки или легкобетонные плиты. Швы обрабатываются цементно-песчаным раствором. Для этого межэтажного перекрытия необходима изолирующая прокладка.

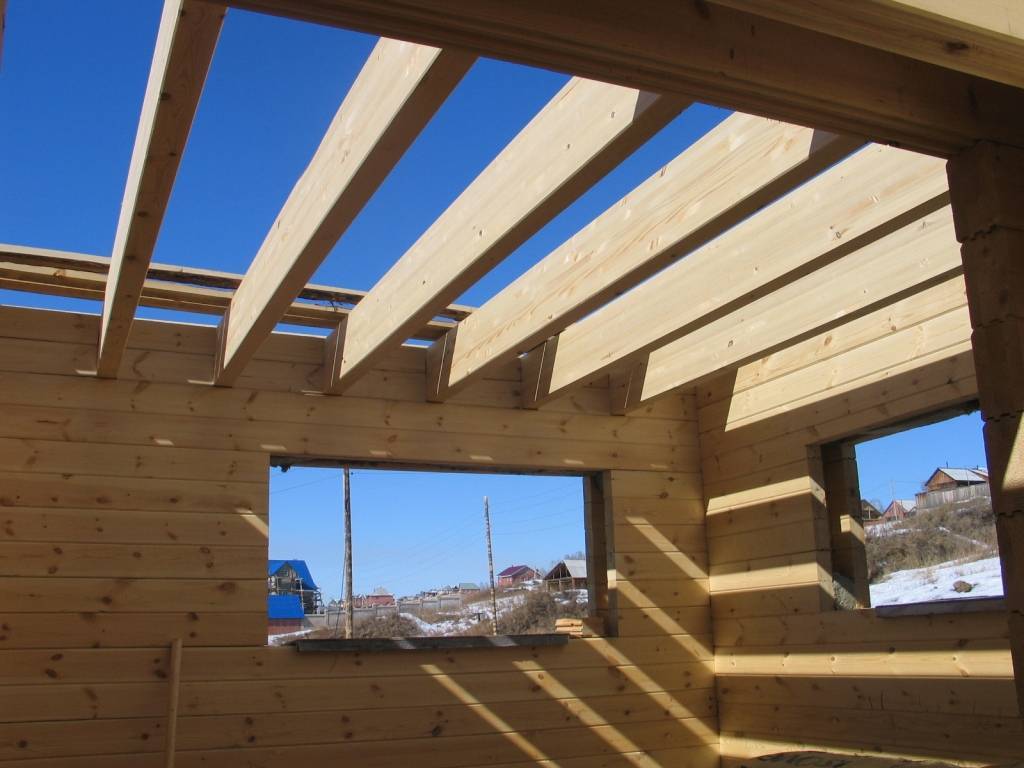

Технология укладки балок на деревянные стены: метод врезки в верхний венец

Если говорить о зданиях с несущими стенами, выполненными из дерева, в этом случае происходит врезка балки между двух частей верхнего яруса венца сруба. Для монтажа конструкции необходимо предварительно произвести обработку материала антисептика и обеспечить самим балкам достаточное время на просушку. При прямоугольном сечении балки следует располагать ребро более широкой стороны по вертикальной оси, таким образом повышается жесткость конструкции. Конец балки спиливается под углом в 60°. Кроме того, торец обмазывается специальными растворами (битумная мастика) и помещается между слоев рубероидного материала. Раскладку балок следует производить от стен к центру пролета. Расположение крайних балок корректируется с помощью уровня, перпендикулярность поверхностей контролируется с помощью длинного бруска, который опирается ребром на поверхность. Если неровности выше допустимых значений, можно внести коррективы, подкладывая доски необходимой толщины. Последние необходимо смазывать битумной мастикой и помещать в гнездо. Балки, лежащие между ними, уже можно выравнивать по образцу крайних балок.

Характеристики и преимущества

Укладка позволит решить многие вопросы для строения:

Внимание, перед тем как сделать деревянное перекрытие, необходимо учесть, что используют только шумовую изоляцию, а в ванной и цоколе добавляется тепловая изоляция с гидроизоляционным слоем.

Когда производится монтаж деревянных балок, следует учесть их собственную весовую категорию и дополнительную весовую категорию (люди, оборудование, мебель). Собственный вес деревянных балок на квадратный м доходит до 250 кг, а дополнительные нагрузки еще примерно 200 кг. Учитывая вес и все характеристики, величину нагрузок и длину пролета, можно просчитать в точности расстояние между. В частных случаях оно не превышает 1 м.

Когда выбирается материал, следует учесть некоторое параметры балок:

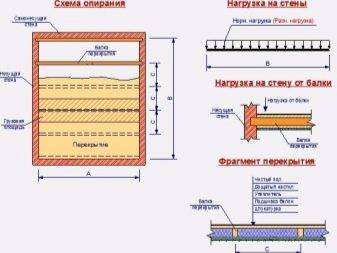

Схема деревянного перекрытия

  1. Толщина материала – 5 см.
  2. Высота – 15 см.
  3. Уложенная конструкция должна быть с шагом 0,5 м, а при укладке используется минеральная вата или другой теплоизолятор.

Когда производится монтаж, следует помнить, что все перекрытия настилают на каркасное и щитовое строение, для более надежной жесткости конструкции. Основа для потолочных перекрытий – балки, размеры подбираются по схеме силового каркаса строения.

Устройство армирующего пояса

Ячеистые бетонные блоки, в силу особенностей и способа изготовления материала, плохо выдерживают долговременные точечные нагрузки. Монолитный армопояс, выполненный по периметру возводимых стен, перераспределяет возникающие в них напряжения, предотвращая, тем самым, растрескивания в местах размещения оконечностей опорных балок перекрытия. Опоясывающая конструкция укрепляет стены, придавая им целостность и обеспечивая устойчивость при возможных небольших подвижках фундамента, связанных с усадкой грунта.

Для устройства армопояса применяют специальные блоки с U-образной выемкой, которые значительно облегчают монтаж. В готовую полость укладывают арматурный каркас с закрепленными на нем закладными элементами, предназначенными для крепления опорных балок. После этого выполняют заливку выемки бетонным раствором.

Типы перекрытия и особенности монтажа

Подбор балок, устанавливаемых на подготовленный армопояс, должен соответствовать определенным типам конструкции деревянного перекрытия, которые могут быть:

  • балочными;
  • балочно-ребристыми;
  • облегченными ребристыми.

Несущие элементы балочных перекрытий представляют собой клееные или цельные деревянные брусья, размер поперечного сечения которых зависит от длины перекрываемого пролета, а также от воздействующих нагрузок. Их расчет выполняется довольно сложно, поэтому за возможные суммарные нагрузки берут усредненное значение, равное 400 кг/кв.м. Исходя из этого, подбирают необходимую длину, сечение и шаг установки балок.

Монтаж балочно-ребристых конструкций предусматривает дополнительное использование досок, поставленных на ребро. Подобная технология несколько сложнее предыдущей, однако такой вариант значительно экономит расход древесины в тех местах, где нагрузка на балки минимальна.

Облегченный ребристый тип перекрытий встречается довольно редко и применяется, в основном, при возведении каркасных деревянных домов. При этом допустимая длина перекрываемого пролета не должна превышать 5м, а шаг поставленных на ребро досок – 30см.

Монтаж любого типа перекрытия в доме из газобетона состоит из ряда технологически важных моментов, на которые следует обратить особое внимание:

  • балки подбирают из качественной древесины, влажность которых не превышает 15%. Они не должны иметь прослабленных зон и включений из сучков;
  • все элементы подвергают пропитке антисептиком с последующей обработкой антипиреновыми составами для предотвращения возможного возгорания;
  • для исключения прямого контакта дерева с металлом или газобетонными блоками, производят дополнительное изолирование древесины в проблемных зонах рубероидом или его аналогами с целью недопущения скопления конденсируемой влаги;
  • укладку балок производят перпендикулярно к бо́льшей стороне постройки, оставляя, при этом, вокруг оконечности балки температурный зазор в 2-3см, компенсирующий линейные деформации древесины.

Балки перекрытия начинают монтировать от края стены, соблюдая шаг, определенный расчетным проектированием, и выравнивая их по строительному уровню. Концы опор заводят на стену не менее чем на 13-15см и крепят их к армопоясу оцинкованными металлическими пластинами или уголками.

После того, как балки будут надежно зафиксированы, снизу их обшивают вагонкой, обрезной доской или гипсокартоном, в зависимости от желаемой отделки потолка. Промежуток вдоль опор заполняют звукоизолирующими материалами. Затем сверху на балки устанавливают лаги, а по ним уже сооружают черновой пол. Для его устройства используют обрезную доску или древесно-стружечные плиты, исходя из варианта напольного покрытия.

Что нужно знать об этих конструкциях? Разновидности перекрытий

В зависимости от того, между какими этажами в доме располагаются межэтажные перекрытия, их разделяют на:

  • цокольные;
  • междуэтажные;
  • мансардные;
  • чердачные.

Основные требования, которые выдвигаются к любому перекрытию:

  • на перекрытии не должно быть прогибов, оно должно быть прочным;
  • оно должно иметь достаточный уровень тепло- и шумоизоляции;
  • перекрытие должно соответствовать всем нормам пожарной безопасности;
  • оно должно иметь большой срок эксплуатации.

Соответственно, первый тип конструкции разделяет помещения цокольного и первого этажей. Междуэтажные перекрытия находятся строго между помещениями двух этажей. Мансардное перекрытие отделяет помещение этажа от мансардного помещения. Последние, чердачные конструкции разделяют помещения этажа и чердака.

В частном небольшом доме чаще всего используются деревянные или железобетонные конструкции. Выбор осуществляется в зависимости от исходных данных, условий, назначения и конструктивных решений выбранного здания.

Это интересно: Перекрытие погреба в гараже: рассказываем во всех подробностях

Для чего необходимы?

Система балочных перекрытий несет в себе не только механические нагрузки. Это также теплоизоляционная и звукопоглощающая прослойка. Она изолирует внутренности дома от внешнего воздействия. Например, не допускает сырости из подвала, холода из чердака. Уличные звуки не попадают в комнаты именно благодаря качественным основам балочного перекрытия. В жилых малоэтажных зданиях они обычно каркасного типа, а межэтажные перекрытия выглядят сплошной конструкцией, которая укладывается не только между первым и вторым этажами. Они являются общим скелетом сооружения.

Механическая нагрузка на перекрытия измеряется используемым материалом и эксплуатационными характеристиками здания. Все параметры рассчитываются на основании определенных задач, которые не так-то просто исполнить.

Разница в расчетах связана с наличием утеплителей, используемых видов материалов. Интенсивность эксплуатации чердачных помещений, хранение вещей тоже влияют на расчетные значения.

В зависимости от показателей, перекрытия бывают сборными, монолитными или комбинированными. Они необходимы, чтобы разделить между собой этажи, конструкцию чердака или подвал от основного помещения. Главные виды балочных перекрытий обычно из древесины или стали. Деревянные балки недорогие, но не используются в масштабном индустриальном строительстве. Недостатки материала:

  • сгораемость;
  • загнивание;
  • небольшая прочность.

Перекрытия подходят для строительства деревянных сооружений, малоэтажных конструкций, хозяйственных сооружений. В жилых зданиях массового типа применяются сборные плиты из железобетона и комбинированные панели. Элементы подразделяются на мелко- и крупноразмерные. Плиты малых размеров применяют в частном строительстве или при сооружении зданий небольшой этажности.

Крупные плиты нужны для весьма значительных сооружений, при наличии весомых динамических нагрузок. Иногда типовые конструкции плит не могут быть применены, так как они не обеспечивают необходимой жесткости. Например, если сооружаемое здание сложной формы, перекрытие для него изготавливается на заказ.

У балочных перекрытий множество назначений. В общей схеме устройства балки не только принимают на себя часть усилия, но и передают ее через стены фундаменту. Это своего рода диафрагмы жесткости, которые создают прочность сооружения.

Как сделать перекрытие в доме

Фото 2

Межэтажное перекрытие начинают делать еще во время строительства стен дома. В стены закладываются концы балок. Для этого в кирпичной кладке стены делаются гнезда глубиной не менее половины толщины несущей стены. Можно сделать и сквозные отверстия. Они позже заделываются паронепроницаемым материалом. Балки прямоугольного сечения располагают широкой стороной в вертикальном направлении. В таком положении жесткость их значительно повышается. Сначала на место укладывают крайние балки. Между ними можно натянуть леску для ориентации следующих балок. Горизонтальность укладки балок постоянно нужно контролировать уровнем (фото № 2).

Концы балок обрабатываются мастикой из битума и обертываются рубероидом. Торцы ничем замазывать не надо: пусть через них выходит излишняя влага. Деревянное перекрытие продолжаем делать так.

Фото 3

Уложенные материалы утепления укрываются пленкой для изоляции от воды с верхнего этажа. Дальше весь этот пирог закрывается толстой фанерой, ДСП или другими подобными материалами толщиной от 16 мм. Далее можно выравнивать пол верхнего этажа и делать на нем окончательную отделку. Делается это уже после окончания стройки, во время проведения отделочных работ.

Можно уложить и систему «теплый пол». Подобные плиты перекрытия в кирпичном доме делаются на каждом уровне дома из кирпича. Они почти не создают нагрузки на сооруженный под домом фундамент, обладают свойствами теплозащиты и звукоизоляции. Плиты перекрытия из натуральных материалов позволяют «дышать» полу и потолку.

Межэтажные перекрытия из дерева имеют еще некоторые плюсы:

  • простота монтажа;
  • доступность всех материалов;
  • высокая экологичность;
  • привлекательный вид.

Вместе с плюсами есть и минусы в таких сооружениях. Это:

  • древесина может подвергаться гниению;
  • она способна деформироваться и скрипеть;
  • некоторые элементы при неправильной установке «играют» при нагрузках.
Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
