Домашнее производство пеллет

Производство пеллет в домашних условиях

Процесс производства пеллет в домашних условиях довольно сложный, но вполне выполнимый, при наличии специального оборудования.

Оборудование для производства пеллет в домашних условиях:

1. Размельчитель дерева или дробилка – при условии, что сырье будет из дерева, опилок или лузги. Это не обязательный компонент, так как возможна закупка уже готового дробленого сырья.

2. Барабанная или аэродинамическая сушилка, для изготовления которой отлично подойдет металлическая бочка.

3. Вторичная дробилка, которая измельчает сырье в опилки.

4. Гранулятор с наличием плоской или цилиндрической матрицы.

  • Прессованные опилки для отопления своими руками
  • Щеподробилка своими руками
  • Дробилка для веток своими руками

Наилучший вариант гранулятора для домашнего изготовления пеллет – плоский тип гранулятора. Данное оборудование легко изготавливается в домашних условиях, и не требует приобретения дорогостоящих элементов.

При использовании гранулятора плоского типа не нужно наличие дробилок, так как этот процесс происходит непосредственно в грануляторе. Необходимость в сушилке зависит от количества влаги в сырье для изготовления пеллет.

Самостоятельное изготовление

Для изготовления пеллет используются как целые производственные линии, так и мини-грануляторы. Последние оснащаются самыми разными видами приводов: начиная от дизельных двигателей, заканчивая приводами вала трактора. Последний вид привода обеспечивает наиболее высокую производительность.

Полностью укомплектованная производственная линия выглядит так:

  • Измельчитель (щепорез);
  • Сушилка;
  • Гранулятор;
  • Вентилятор или другой охладитель для пеллет.

Выбирая гранулятор, стоит знать, что агрегат, оснащенный электродвигателем довольно большой в размерах, и может использоваться только стационарно. Что касается грануляторов с дизельными двигателями – они достаточно мобильны и могут применяться там, где древесное сырье всегда находится в больших количествах: лесопилки, мебельные фабрики и др.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

Принципиальная схема шнекового экструдера (гранулятора)

С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы.

Устройство основного узла гранулятора с плоской матрицей

С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.

Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Изготовление шнекового гранулятора: видео

Из чего делают пеллеты

В качестве сырья для изготовления используют щепки, кору, опилки и прочие отходы от леса. Пользуется спросом и растительные гранулы: их изготавливают из шелухи, соломы и других культур. В продаже встречаются пеллеты из торфа и куриного помета. В пеллеты также могут добавлять зерновые отходы. Уровень таких побочных продуктов — это процент зольности: чем он ниже, тем выше качество топливных пеллет.

Гранулы первого класса с низким процентом зольности (до 1,5%) применяют в котельных и как наполнитель для туалететов для кошек. Промышленные гранулы (процент зольности от 1,5 до 5%) также могут быть использованы для наполнителей и как топливо для промышленного оборудования.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

  • Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

Принципиальная схема шнекового экструдера (гранулятора)

Устройство основного узла гранулятора с плоской матрицей

Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

Устройство пеллетайзера с плоской матрицей

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

Здравствуйте уважаемые читатели и подписчики блога, на связи с вами Андрей Ноак! Сегодня мы с вами рассмотрим чертежи гранулятора своими руками.

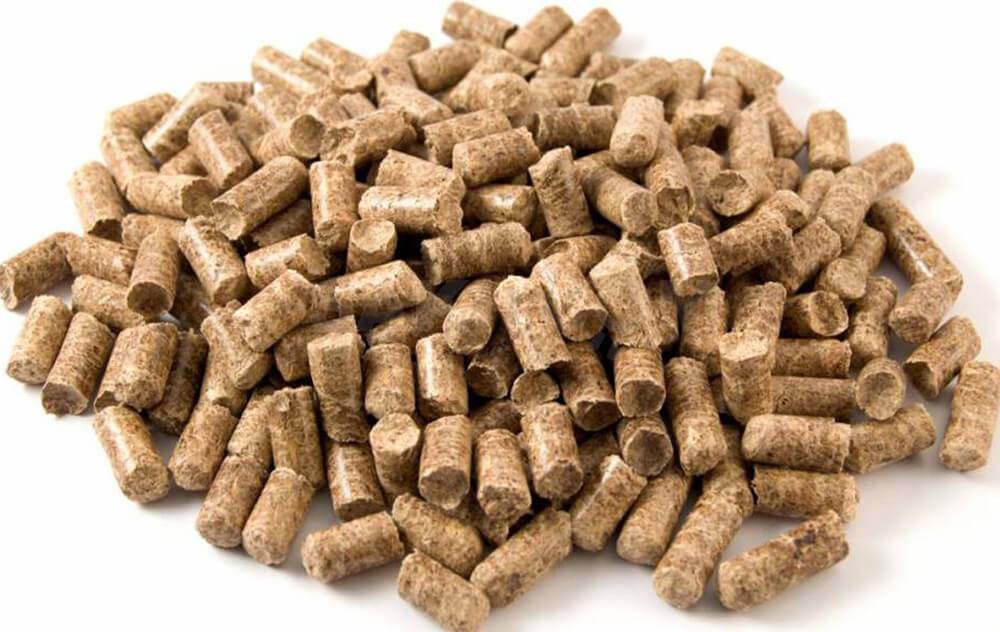

Что такое пеллеты и где они используются

Лесопилки и другие предприятия по переработке древесины производят много опилок, древесной коры и другых побочных продуктов, которое можно пустить на вторичную переработку. Выгоднее всего производство опилочных гранул — пеллет. Их используют как топливо или наполнитель для туалетов для кошек.

Пеллеты востребованы в многоквартирных домах и коттеджных поселках, где для отопления используют угольные котельные. Отапливать помещение таким образом получается в несколько раз выгоднее, чем  углем.  В европейских странах почти 4 млн домов отапливается при помощи пеллетных котлов, так что рынок сбыта огромен  — тем более что в 2020 году в Евросоюзе вышла директива об увеличении доли возобновляемых источников энергии. К тому же в России огромная сырьевая база для этого производства — более 700 млн гектаров леса.

2 Технология производства

Сейчас все чаще стали применяться различные отходы для изготовления продукции, способной заменить традиционные виды топлива. Если они используются грамотно, то такой вид деятельности является очень прибыльным. Технология производства пеллет из опилок или соломы довольно простая, поэтому ее можно легко освоить самостоятельно.

При недостаточной влажности гранулы не смогут склеиваться. Чтобы получить хорошее увлажнение, добавляют отходы хвойных деревьев и впрыскивают воду. Некоторые породы дерева, например, береза, бук или дуб проходят процесс обработки паром.

Для прессования используются разные конструкции. Через матрицу плоской или круглой формы продавливается сырье, чтобы получить цилиндры нужных размеров. В процессе производства пеллеты нагревают под воздействием повышенного давления до 70−90 оС, из-за чего они сильно крошатся. По этой причине им дают остыть для сохранения целостности. Затем в охлажденном виде гранулы фасуют в упаковки.

Советы профессионалов

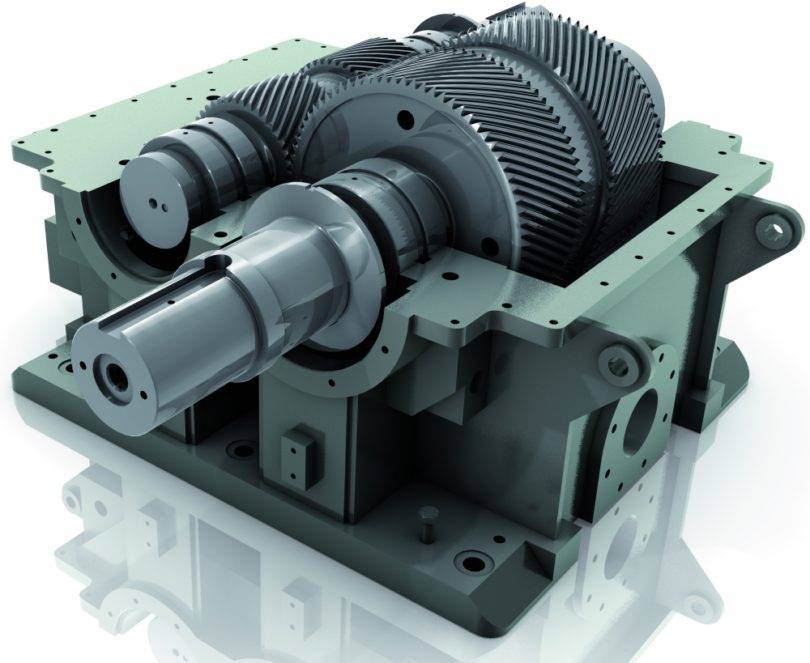

Изготовление редуктора

Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр. Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов. Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

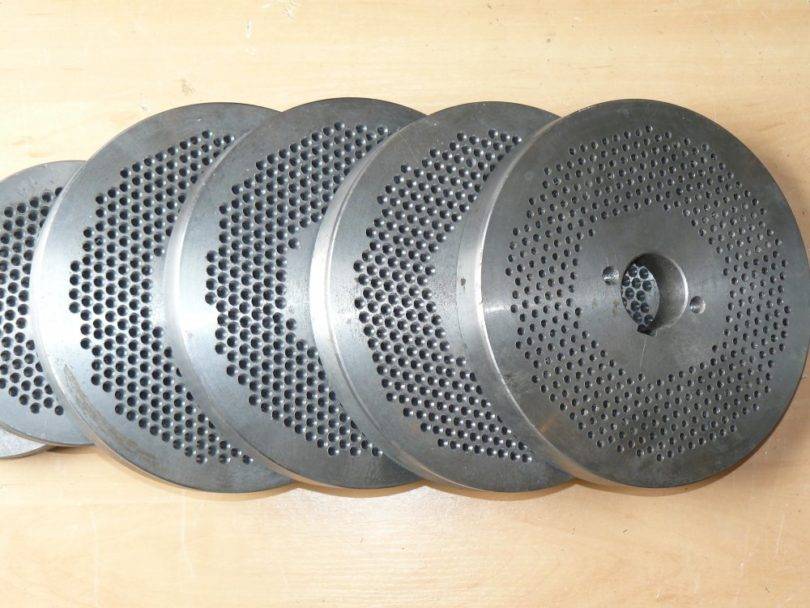

Рекомендации по изготовлению матрицы

Очень важно подбирать матричный диск с учетом возможной производительности. Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт. Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт

Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт.

Оптимальным считается диаметр в 25-30 сантиметров.

Преимущества гранул перед дровами

В предыдущем разделе мы обозначили некоторые достоинства пеллет. Теперь предлагаем выделить все их плюсы по сравнению с недорогим твердым топливом — дровами:

  • благодаря высокой плотности и небольшой влажности удельная теплота сжигания гранул достигает 5 кВт/кг, в то время как высушенная древесина даст 4,5 кВт максимум;
  • по тем же причинам КПД пеллетных котлов отопления составляет 80—85% против 75% у традиционных дровяных;
  • мелкая структура и прочность гранул позволяют автоматизировать процесс подачи топлива и управления горением;
  • поскольку производители не используют для изготовления гранул химических добавок, горючее по экологичности не уступает дереву;
  • низкая зольность (у древесных изделий – 0,5—1%, у агропеллет – до 4%) дает возможность увеличить интервал между чистками теплогенераторов до 7 дней.

Важный момент. Дерево высыхает до влажности 15% в течение 2 лет, поэтому домовладельцы редко занимаются сушкой и топят свежесрубленными дровами. Реальная теплоотдача в этом случае составляет 2—2,5 кВт/кг с поправкой на КПД котла. Сколько при этом образуется золы и сажи, легко определить по ежедневной очистке агрегата.

Недостатки у пеллет тоже есть. Топливо стоит в 2,5—3 раза дороже свежесрубленных дров, настолько же выше цена автоматизированных теплогенераторов по сравнению с обычными ТТ-котлами. Львиная доля этой стоимости припадает на пеллетную горелку и электронный блок управления.

Покупать пеллеты нужно в запаянных мешках либо организовать в домашних условиях сухое место для хранения, например, закрытую емкость. В отличие от древесины, напитавшиеся влагой гранулы попросту рассыпаются в труху и для дальнейшего использования не годятся.

Почему автоматический пеллетный котёл становится популярным?

Высокий КПД

КПД горящей древесины в чистом и сухом виде в открытом пламени составляет примерно 35%, но пеллеты такой же массы, сгорающие при точно таких же условиях, выдают до 85% эффективности. А в некоторых пеллетных печах предусмотрен дополнительный водяной контур отопления для разводки нагретой воды по помещениям, что повышает их КПД даже до 93%-ной величины.

  • КПД электрической энергии – 97,0%;
  • КПД природного газа – 87,1%;
  • КПД древесных гранул – 86-93%.

Автоматика и удобство

Хранение запаса пеллет осуществляется в специальном бункере, связанном с камерой сгорания. Подача пеллет в котёл полностью автоматизирована с учётом недельной программы, задаваемой самим потребителем! Кроме очевидной экономии топлива есть и менее заметное преимущество – удобство, так как за пару часиков до приезда компании или семьи на дачу котёл сам включит розжиг, установит ровное пламя и встретит вас уютным теплом в доме.

По вашей программе, скажем в полночь, пеллетный котёл плавно отключит отопление, чтобы спалось крепче при более низкой температуре, а в утреннее время снова включится, чтобы гости и хозяева могли проснуться не в холодном, а в тёплом помещении. Управление автоматикой можно реализовать кнопками дисплея или с помощью удобного пульта ДУ.

Бункер пеллетного котла

Бункер средних размеров (200-300 литров) рассчитан до 3-х дней непрерывной работы котла. Расход пеллет для котла средней мощности (25 кВт) составляет менее 5 кг в сутки, сравните с дровами.

Кроме внутреннего бункера, возможно устройство более вместительного, внешнего, который ограничен лишь желанием и свободным объёмом хранилища. Чаще всего этим бункером становится достаточно большая пластиковая бочка или ещё более вместительная конструкция из металлических уголков, обшитых листовой фанерой.

Большой пластиковый пакет (биг-бэг), в котором и поставляются пеллеты, при аккуратной разгрузке тоже может стать своеобразным бункером, в котором хранится от 500 до 800 кг пеллет. Так как загрузка внешнего бункера реализуется снаружи помещения, то переносить пеллеты по дому не придётся.

Эксплуатация

За горением следит система управления, горелка для пеллетного котла загружается не более, чем горстью пеллет одновременно, поэтому перегреве системы невозможен. Для догорания очередной порции топлива после нажатие на кнопку выключения пеллетного котла потребуется 5, максимум 10 минут! После чего горение полностью прекращается.

Экологическая безопасность

В пеллетных котлах контур подачи воздуха для сгорания полностью отделён от контура обогрева воздуха, что избавляет всех от пагубного эффекта «выгорания» кислорода, поэтому в помещении комфортно. Многие пользователи предусматривают забор воздуха из подвального помещения, что дополнительно проветривает и сушит подвал. Возможность попадания угарного газа в помещение при этом полностью исключена.

Что ещё следует подчеркнуть, когда речь заходит о преимуществах пеллетных котлов:

  • малошумящий и мало потребляющий электроэнергии вентилятор обеспечивает равномерную циркуляцию нагретого воздуха;
  • общее потребление электроэнергии (вентилятор + автоматика) – не более 60-ти Ватт;
  • так как топливо сгорает гораздо лучше, чем обыкновенная сухая древесина, то и продукты сгорания действительно минимальны;
  • если сравнить с традиционной печью, пусть даже самого высокого качества, сгоревшие пеллеты, оставят вдвое  меньше сажи и золы;
  • система нагрева работает на обогрев воздуха, а не корпуса, что делает его безопасным для детей или животных;
  • вместительный бункер – самообеспечение пеллетной печи топливом.
  • контроль работы – термостат, таймер или интеллектуальные системы управления – это безопасный непрерывный режим работы котла.

Для справки: 1 тонна пеллет по своему объёму составит около полутора-двух кубометров, что даст возможность обеспечить себя большим запасом горючего (2-4 тонны пеллет = 4-6 м куб. объёма, что не так уж и много).

За последние годы разработано уже несколько удобных систем подачи пеллет в котёл (пневматическая, шнековая и другие), поэтому у покупателя есть возможность выбора.

Из какого сырья производят пеллеты

Нет особых ограничений в использовании сырьевого материала для изготовления пеллет. Главное – они должны быть природного происхождения, плюс – горючими.

Но к сырьевому материалу есть свои требования:

  1. Зольность. Это несгораемые остатки, которые остаются после сжигания топлива. У пеллет этот показатель не должен превышать 3%.
  2. Влажность – 8-15%.
  3. Минимальное количество химических компонентов, таких как сера, хлор, азот и прочее.
  4. Свежесть материала, потому что старое сырье теряет свою энергетическую ценность.
  5. Возможность его гранулировать. Не все природные горючие материалы имеют невысокую прочность. А чем прочнее сырье, тем слабее пеллеты в плане твердости. Потому что их сложнее прессовать.

Переработка опилок, жмыха, шелухи, кожуры семян

К сожалению, отходы агропромышленного комплекса соответствуют не всем параметрам. У них высокая зольность, невысокая энергетическая ценность, плюс – большое содержание химических элементов. Единственный плюс, который перебивает недостатки, минимальная цена. Это снижает себестоимость пеллет.

Гранулированное топливо из сельскохозяйственных растительных отходов обладают достаточно неплохой энергетической ценностью – до 5 кВт/кг. Но у них по сравнению с древесиной повышенная зольность – 1,5-3%. Поэтому пеллеты из такого сырья относятся к третьему сорту. Отсюда и невысокая цена.

Изготовление пеллет из древесины, сены и соломы

Пеллеты из древесины без коры – первый сорт. Зольность такого топлива не превышает 0,5%, тепловая мощность – 5,4 кВт/кг. Это самый дорогой вариант.

Древесина с корой относится ко второму сорту. Сюда же можно причислить пеллеты из соломы и сена. Здесь зольность – 1-1,5%, мощность сгорания 5,2 кВт/кг.

Технология изготовления пеллет из древесины

Способ изготовления прост. Включает несколько технологических операций:

  1. Сортировка древесины по размерам: на опилки и стружку, а также на щепу, ветки и горбыль.
  2. Дробление крупных элементов.
  3. Дробление мелких элементов до получения размеров длины до 4 мм, толщины до 1,5 мм.
  4. Сушка. На выходе влажность не должна превышать 12%.
  5. Грануляция. Здесь и используется гранулятор опилок.
  6. Вторичная сушка готового материала.

В процессе прессования из древесины выделяется лигнин. Это природное полимерное соединение, которое содержится в клетках растений. Именно он и связывает между собой частички древесины, то есть склеивает их.

Солома как топливо: теплотворная способность

Удельную теплотворную способность любого топлива измеряют в различных единицах, но проще всего это делать в киловаттах (кВт) на 1 кг веса, однако можно использовать мегаджоули (МДж) или килокалории (кКал).

Мы составили таблицу, в которую включили теплотворную способность различных видов соломы и тех материалов, которые чаще других используют для отопления дома или дачи:

МатериалТеплотворная способность
кКалкВтМДж
Солома пшеничная свежая34003,9514,2
Солома пшеничная сухая37504,415,7
Солома льняная свежая34003,9514,2
Солома льняная сухая38054,416
Пеллеты/брикеты из свежей соломы (влажность 30–40%)3500414,65
Пеллеты/брикеты из соломы после высыхания (влажность 10–15 %)40004,6516,7
Дрова свежие (влажность 50–60%)19402,28,1
Дрова сухие (влажность 20%)34003,9514,2
Уголь бурый31003,613
Уголь черный (каменный)64507,527
Щепа сухая (влажность 20–30%)2610311
Опилки (влажность 20–40%)21002,48,8
Пеллеты/брикеты из опилок или щепы41004,817,1

По своей теплотворной способности солома находится на одном уровне с высушенной древесиной, поэтому хорошо подходит для отопления.

Поэтому для превращения этого материала в полноценное топливо необходимо каким-то способом повысить его плотность. Однако существуют отопительные печи, способные работать на не спрессованной соломе, но все они отличаются очень большими размерами и невысокой эффективностью.

Как сделать гранулятор для комбикорма и травы из мясорубки своими руками

Алгоритм изготовления гранулятора из мясорубки от ЛПХ Кролик достаточно простой. При наличии определенных навыков в обращении с токарным станком, болгаркой и сваркой сделать агрегат можно быстро и без затруднений:

  1. На первом этапе необходимо разобрать мясорубку и избавить ее от лишних деталей. Ручка для вращения, крышка и решетка не понадобятся, их можно снять и отложить в сторону. Если у мясорубки есть ножки, в них при помощи сверлильного станка сразу же проделывают отверстия для крепления агрегата к верстаку.
  2. Внутренние ребра в корпусе мясорубки могут помешать установке матрицы, обычно их стачивают. Затем из железной болванки изготавливают новую крышку, которая будет удерживать перфорированный диск на выходном отверстии. Для закручивания на деталь наваривают проволоку толщиной 6 мм либо нарезают канавки при помощи болгарки.
  3. На токарном станке из металлической заготовки вытачивают матрицу, по размерам подходящую к горловине мясорубки. Толщина болванки должна быть не меньше 2 см. Отверстия для прессования высверливают на равном расстоянии друг от друга, с небольшим конусообразным сужением в нижней части изнутри.
  4. Шнек от мясорубки необходимо усовершенствовать. С одной стороны в нем высверливают отверстие для винта, удерживающего нож для гранул, а с другой — паз для крепления вращающегося шкива. При сборке конструкции необходимо следить, чтобы и колесо с ременной передачей, и матрица прилегали к шнеку максимально плотно и точно. Между деталями не должно быть лишних зазоров, провоцирующих люфт.
  5. После того как все основные части гранулятора будут изготовлены, можно приступать к сборке агрегата. В корпус мясорубки вставляют шнек, прижимают к нему матрицу с отверстиями, а потом соединяют две детали при помощи винта с надетым на него ножом. Затем на выходное отверстие надевают крышку и плотно закручивают ее для закрепления всех элементов.
  6. С противоположной стороны мясорубки на обточенный шнек с просверленным отверстием надевают шкив и тоже фиксируют при помощи винта. Фактически гранулятор своими руками на данном этапе можно считать готовым. Его остается установить на верстак, соединить ремнем шкив мясорубки со шкивом двигателя и произвести пробный запуск устройства в работу.

В первый раз гранулятор из мясорубки включают без нагрузки на холостом ходу. Необходимо проверить работоспособность конструкции и послушать, нет ли посторонних скрипов, треска или лишней вибрации. Если устройство функционирует ровно и с небольшим шумом, в верхнюю часть мясорубки засыпают пробную партию сырья и на практике оценивают качество гранулирования.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

  • Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

    Принципиальная схема шнекового экструдера (гранулятора)

  • С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы.

    Устройство основного узла гранулятора с плоской матрицей

  • С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.

    Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

Устройство пеллетайзера с плоской матрицей

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

Советы профессионалов

Изготовление редуктора

Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр.

Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов.

Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

Рекомендации по изготовлению матрицы

Очень важно подбирать матричный диск с учетом возможной производительности. Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт

Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт.

Оптимальным считается диаметр в 25-30 сантиметров.

Зачем нужны чертежи

Перед каждым мероприятием нужно сделать план работ, составить какие то ориентиры. Также и у нас, перед созданием своего пресса нужно все расчертить. Я сейчас дам общие чертежи, вам же нужно будет уже под себя их подделывать.

Что вам понадобиться для создания любого гранулятора:

  1. Слесарные навыки, опыт работы на сварочном аппарате и умение работать на токарном станке;
  2. Сварочный аппарат;
  3. Токарный станок или знакомый токарь;
  4. Сверлильный станок;
  5. Электродвигатель.

Это общие требования для создания пресса. Сейчас же мы рассмотрим несколько типов прессов и допишем отдельные недостающие материалы.

Чертежи гранулятора из мясорубки

Про этот пресс я писал совсем недавно тут. Этот пресс пригодиться для совсем небольшого объема гранулирования к примеру для создания корма для домашних животных, и если этих животных не очень много. Для более твердой древесины уже понадобиться совсем другой прибор.

Для изготовления такого пресса вам понадобиться:

  • Мясорубка;
  • Матрица;
  • Электродвигатель от стиральной машины или пылесоса.

Шнековый гранулятор

Этот пресс уже по производительней. Его можно уже использовать не просто для одного двух домашних животных, а к примеру для подготовки корма на зиму животным. За час он может выдавать до 200 килограмм корма или древесных гранул. Все будет зависеть от размеров, которыми он будет обладать.

Подробно я расписывал про его изготовление на этой странице. Его преимущество это простота конструкции и производительность.

Для изготовления такого пресса нужно:

  • Металлическая болванка для изготовления матрицы;
  • Прут металлический 1 см;
  • Корпус или точнее труба для него;

Пресс с плоской матрицей

Тут уже гораздо сложнее с его изготовлением, но сделать можно, подробно о его изготовлении читайте тут. Производительность такого станка будет еще больше чем у шнекового. Но и сделать его тоже будет сложнее. Очень хорошая статья про строение пресса у меня есть тут.

Не нужно эти чертежи воспринимать буквально, прост скидываю их для примера.

Тут нам дополнительно понадобиться:

  • Труба большим диаметром для изготовления корпуса;
  • Листовой металл для изготовления матрицы;
  • Червячный редуктор, тут лучше ничего не выдумывать и купить или где то найти его;
  • Скорее всего сеть для подключения 380 Вольт;
  • Дополнительный металл (труба, уголок, швеллер).

Технология производства пеллет

На данном этапе осуществляется детализация используемых технологий и определяется нужное оборудование для пеллет, с учётом цен на него у различных поставщиков.

Чаще всего пеллеты изготавливаются следующим образом:

  • поступающее сырьё проходит первичную обработку. Для чего используется такой станок для производства пеллет, как дробилка, измельчается до состояния, обеспечивающего оптимальную сушку (max размеры частиц 25,0х25,0х2,0);
  • после измельчения сырьё поступает в сушильные камеры (барабанного, либо ленточного типа), где показатель влажности снижается до 8,0% — 12,0%. Этот этап самый энергоёмкий изо всех, которые проходит материал в процессе изготовления пеллет (1 тонна – 1 МВт);
  • после сушки выполняется вторичное измельчение (1,5 – 4,0 мм), для чего линия для производства пеллет имеет такое оборудование, как молотковые мельницы;
  • продукт проходит прессование;
  • охлаждается;
  • готовые пеллеты калибруются и пакуются. В зависимости от их качества для упаковки применяют биг-бэг или стандартный мешок на 20 кг.

Достоинства самостоятельно изготовленного гранулятора

Собственноручное изготовление указанного аппарата позволяет:

  • сделать аппарат передвижным (благодаря прикреплению к его основанию колесиков);
  • изготовить гранулятор в зависимости со своими требованиями, учитывая количество содержащейся скотины и объем кормов, в котором они нуждаются;
  • значительно сэкономить финансовые средства, учитывая стоимость покупки заводского агрегата и стоимость покупки каких-либо отсутствующих дома деталей для самодельной сборки;
  • получить возможность самостоятельно изготовить малогабаритный аппарат, что поспособствует значительной экономии пространства в помещении, где будет располагаться гранулятор;
  • получить возможность увеличения или уменьшения производительности гранулятора, в зависимости от нужд собственного животноводческого хозяйства;
  • получить возможность использовать гранулятор не только по прямому предназначению, но и еще как машину для изготовления древесного топлива;
  • в гранулятор можно переделать даже мясорубку.

Гранулятор кормов — очень удобное приспособление

Преимущества

Самодельный гранулятор из комбикорма

Изготовление данного аппарата своими руками имеет множество преимуществ.

К наиболее весомым относятся:

  • возможность хорошо сэкономить, не покупая гранулятор серийного производства;
  • возможность самостоятельно выбрать размер гранул, производительность аппарата, мощность его электродвигателя и других важнейших характеристик;
  • полезные свойства гранулированного корма по сравнению с иными видами.

Можно приготовить комбинированный корм, содержащий все необходимые витамины, микро- и макроэлементы, белки, жиры и углеводы в определенных, заранее заданных пропорциях.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
