Печь на отработанном масле своими руками

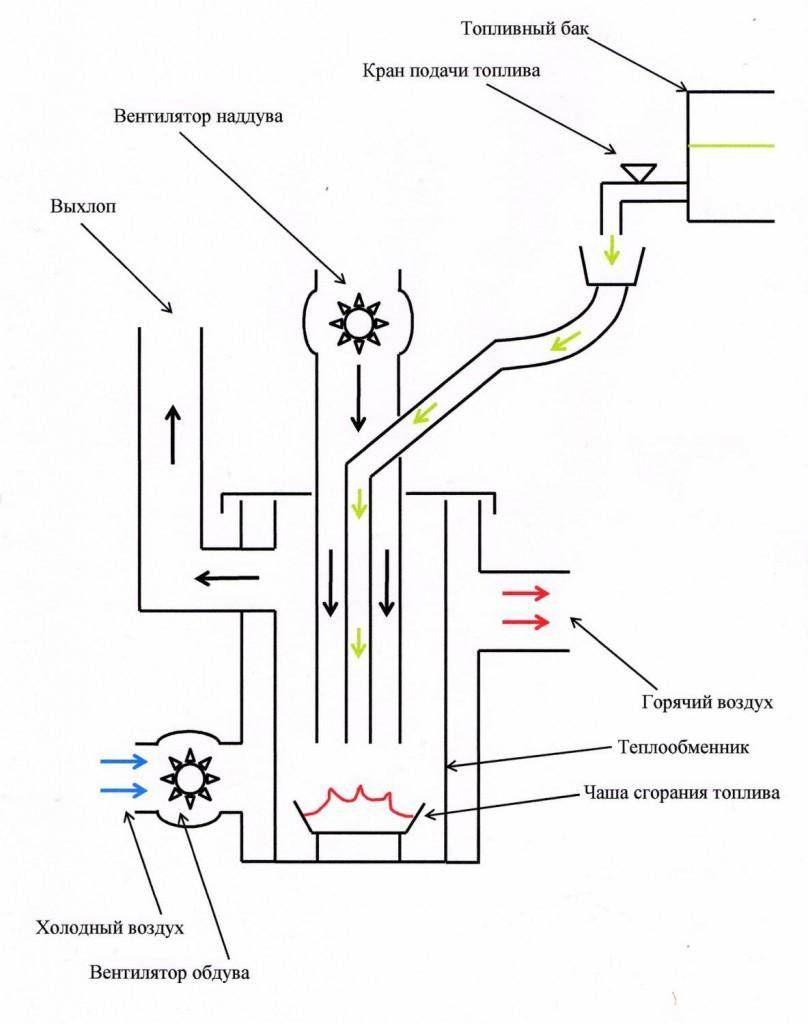

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3-10) с толщиной стенок от 5 мм.

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания — «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль — нержавеющая трубка диаметром 8-10 мм.

  1. Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
  2. Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).
  3. Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
  4. Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
  5. Соберите отопительный агрегат и подсоедините его к дымоходу.

Дожигатель на фото крупным планом — вид сбоку и с торца

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка — более 1 л/час.

Разные конструкции чаш для капельницы

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени — синий, нормальный — желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Достоинства и недостатки

Вы уже знаете, каков принцип работы печи на отработанном масле. Пиролизный принцип прост, но менее эффективен. А капельные модели более сложны по своей конструкции, но обеспечивают максимально полное сгорание топлива. К тому же, они могут работать в составе систем водяного отопления. Прежде чем мы расскажем, как сделать печку на отработке, необходимо поговорить о достоинствах и недостатках этого оборудования. Начнем с положительных черт:

Как видите, в устройстве печи, работающей на отработке, действительно нет ни чего сложного.

  • Простота конструкции – обладая набором инструментов, сварочным аппаратом и умением работать руками, печку можно без труда собрать своими руками;
  • Универсальность – оборудование может использоваться для обогрева помещений и гаражей, а также для приготовления пищи;
  • Дешевизна в эксплуатации – благодаря низкой стоимости печного топлива, эксплуатация подобных печей не приведет к большим расходам (в некоторых случаях горючее можно доставать абсолютно бесплатно или по дешевке);
  • Возможность работы на любых типах масел – от трансмиссионного до обычного растительного (подсолнечного, если не жалко жечь этот продукт);
  • Минимальное количество вредных выбросов – тут все зависит от выхода на рабочий режим и температуры сгорания.

Не обошлось и без недостатков:

Нужно регулярно чистить дымоход, чтобы он не забился окончательно.

  • Печи на отработке должны эксплуатироваться в проветриваемых помещениях. В противном случае есть риск отравления продуктами разложения топлива и продуктами его горения;
  • Повышенные требования к дымоходам – для работы печи на отработке нужен хороший дымоход высотой около 5 метров. Он должен выдерживать высокие температуры. Причем использование излишне высокого дымохода недопустимо – иначе устройству будет трудно выйти на рабочий режим;
  • При горении отработанного масла образуется сажа – оборудование нуждается в регулярной чистке. Кроме того, топливо сгорает не полностью, поэтому его остатки нужно будет удалять.

Несмотря на довольно серьезные недостатки и ограниченность сферы применения, печи на отработке продолжают оставаться довольно популярным оборудованием.

Достоинства такой печи, и какие недостатки нужно учесть

Печи на отработанном масле с водяным контуром выручают во многих случаях и имеют свои преимущества:

  • это универсальный отопительный агрегат, который идеально подходит для помещений хозяйственного назначения, теплиц, домашних мастерских, гаражей;
  • сооружение печи обходится недорого (её можно собрать из металлолома);
  • очень быстро прогревает помещение при любых морозах;
  • компактная конструкция;
  • можно приспособить для подогрева и приготовления пищи;
  • позволяет утилизировать отработку.

Но есть и недостатки, которые нужно иметь в виду при эксплуатации печи:

  • требовательна к регулярной очистке дымохода и камер сгорания, так как во время работы интенсивно покрывается сажей;
  • работает «громко», при активном горении топлива издаёт гул;
  • нужна тара и место для хранения отработанного масла (на улице при минусовых температурах оно промёрзнет);
  • печь пожароопасная, так как корпус раскаляется до очень высоких температур и нужно строго соблюдать требования по установке и эксплуатации.

Но все эти недостатки не являются существенными по сравнению с экономией топлива, особенно если машинное отработанное масло достаётся бесплатно. При соблюдении всех требований печь будет служить долго и безопасно.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

  • стальная труба диаметром 100 м, длиной 2000 мм;
  • вентиль с резьбой ½ дюйма;
  • стальной уголок с полкой 50 мм, метр или немного больше;
  • хомуты;
  • петли;
  • кусок шланга для подачи топлива;
  • автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
  • еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

  1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
  2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
  3. из стального листа делаем дно камеры дожига;
  4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
  5. готовую горелку вваривают в дно камеры дожига;
  6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
  7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
  8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
  9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
  10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

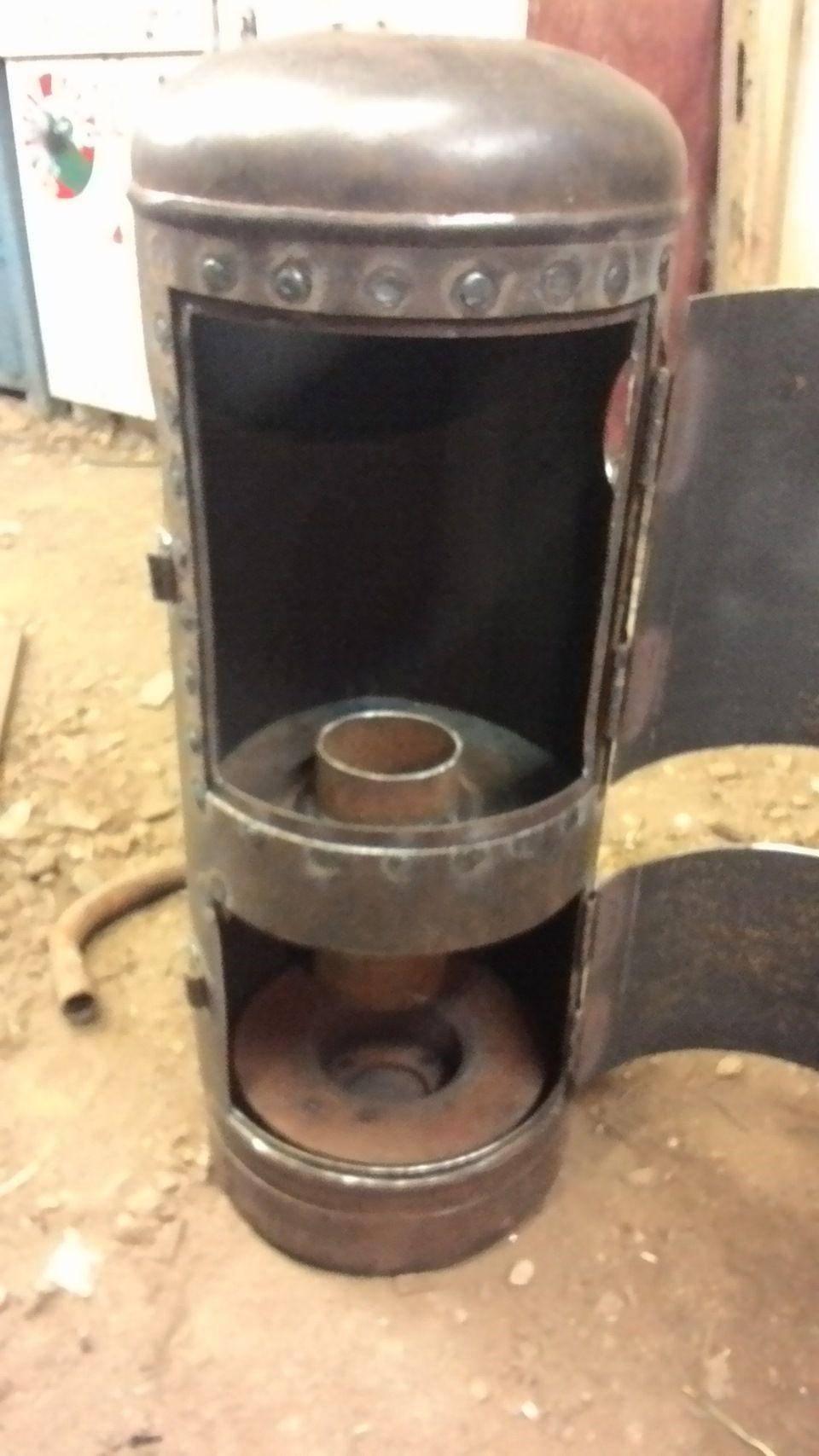

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Правила эксплуатации и ТБ

Сколько бы ни говорили о безопасности самодельных печей, они остаются устройствами, неправильное обращение с которыми может привести к ожогам или загоранию окружающих предметов. Вследствие этого существует ряд запретов.

Нельзя производить следующие действия:

  • применять вместо отработанного масла другие виды топлива;
  • использовать неисправное оборудование;
  • устанавливать обогревательное устройство в помещении без хорошо налаженной вентиляции;
  • разжигать огонь, если печь не оборудована дымоотводным каналом;
  • перегораживать отверстие в горелке;
  • покидать помещение с работающей печью надолго;
  • размещать около нагретого корпуса легковоспламеняющиеся жидкости или предметы;
  • разбрызгивать на раскаленную поверхность масло или воду.

Пользоваться печью имеют право только взрослые, детей или животных в процессе работы агрегата к нему подпускать запрещено.

В качестве интересного и оригинального примера печки на отработке предлагаем рассмотреть еще с технологией изготовления буржуйки. Это тоже весьма эффективная модель, доступная для самостоятельного изготовления.

Принцип работы печи на отработке

По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец – охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.

Конструкция печи должна строго соответствовать проекту

Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.

Если все размеры и форма печки выдержаны правильно – сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.

Конструктивно печка включает три основных зоны:

  • зона горения паров кипящего масла;
  • зона высокотемпературного горения продуктов пиролиза;
  • камера дожигания горючих соединений и понижающего температурного скачка.

Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.

Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.

Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.

Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.

Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.

Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности – лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.

Как сделать печь на отработке: базовые принципы

Вне зависимости от того, какая разновидность печи – с наддувом, капельного типа, с расширительным бачком, дополнительным дожигом газов, водяным контуром – будет выбрана для исполнения, есть общие принципы ее изготовления.

  • Высокая температура горения требует большой толщины стенок конструкции. Для верхней камеры нужен стальной лист не менее 6 мм, для других деталей достаточно 4 мм. Вместо листовой стали можно использовать бочки, баллоны и другие б/у изделия подходящей конфигурации.
  • Как уже говорилось выше, конструкция должна быть разборной. Следовательно, неразъемные соединения неприемлемы, необходимы болтовые скрепления, хомуты и так далее.
  • Изделие достаточно компактное и легкое, обычно вес менее 30 кг (без топлива). Чтобы печь не опрокидывалась, необходимо крепить ее к полу.
  • В результате сильного нагрева возможно повреждение пола, желательно делать печь на ножках. Высота ножек зависит от материала пола – чем более он горюч и чем хуже воспринимает нагрев, тем выше должна быть камера с горящим топливом. При этом ножки следует делать регулируемой высоты и обязательно выверять правильность положения печи при установке уровнем – бак с топливом располагается строго горизонтально.
  • Размеры печи принимаются из соображений удобства монтажа и достаточности теплоотдачи (об этом чуть позже). Обычно габариты вписываются в параллелепипед 75х50х35 см. Высота камер (топливной и дожига) порядка 10…15 см, их ширина 30…40 см. Объем в среднем составляет 10…30 л.
  • Соединяющая камеры труба делается перфорированной. Отношение ее диаметра к длине 1:4 (примерно), размер отверстия 10…16 мм, общая площадь отверстий 10% от общей площади поверхности трубы.

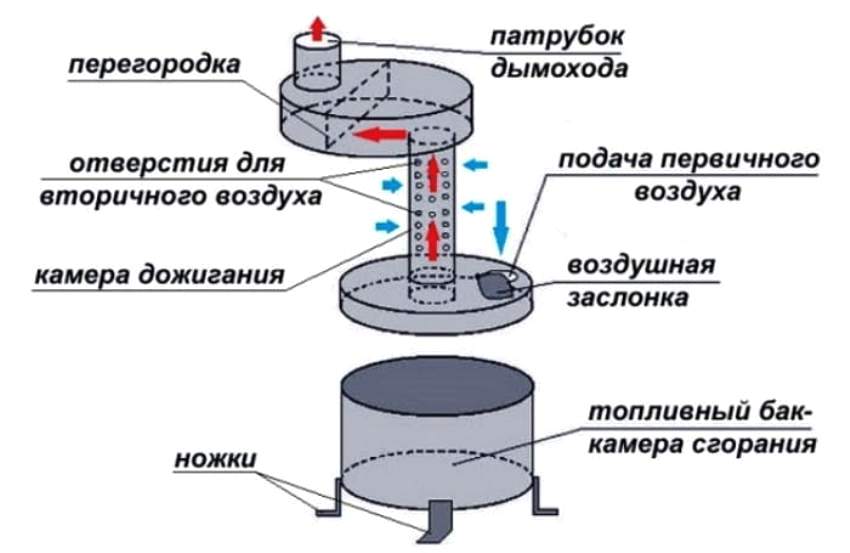

Ниже приведен чертеж простейшей конструкции печи на отработке.

На чертеже не показаны ножки, они изготавливаются по месту. Не показан также дымоход.

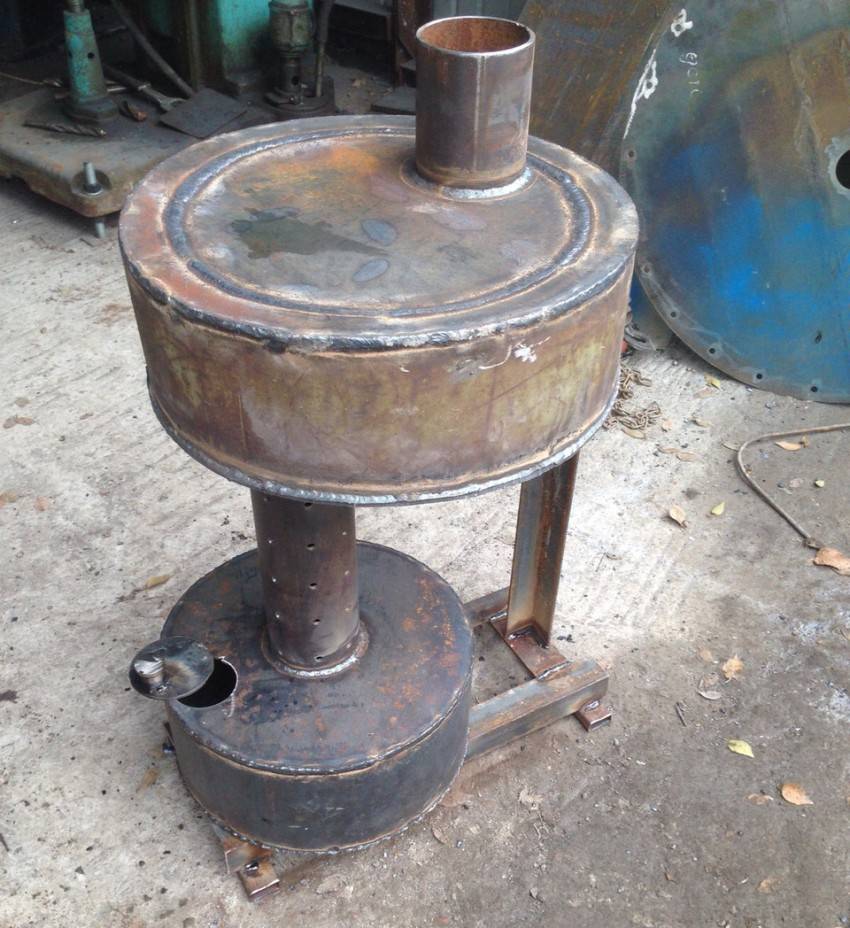

Вот так выглядит готовая конструкция в процессе работы.

В видео показан пример работы печи на отработке с выдвижным отсеком для заливки топлива.

Плюсы и минусы

Главным достоинством печи на отработанном масле является возможность избавиться от накопившейся отработки, которую порой просто некуда девать.

Приходится отвозить ее на утилизацию, что требует времени и усилий.

Возможность использовать отработку для обогрева помещений — большой плюс, особенно если учесть, что никаких дополнительных энергетических вложений не понадобится.

Печь работает полностью автономно, без подключения к электросети или другим источникам энергии.

Кроме этого, печь обладает следующими плюсами:

  • эксплуатация печи не представляет сложности;
  • в помещении отсутствует копоть и гарь;
  • горят только пары масла, поэтому опасности печь не представляет;
  • процесс горения проходит самостоятельно, не требуя наблюдения и постоянного контроля.

Недостатки тоже имеются:

  • вокруг печи должно быть свободное расстояние не менее полуметра;
  • работа печи происходит за счет излучения тепла, а не нагрева воздуха, поэтому, тепло по помещению распространяется неравномерно;
  • возможно закипание масла в нижней камере с выбросом его наружу;
  • необходимость качественной теплоизоляции в участке прохода дымохода через потолочную плиту и кровлю.

Основным недостатком следует считать возможный выброс кипящего масла, опасный для людей и окружающих предметов. Это явление плохо контролируется, поэтому, надо на первых порах внимательнее следить за режимом горения — каждая самоделка работает по-своему и требует понимания своих особенностей.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

  • болгарка с отрезным и шлифовальным кругом;
  • листовой металл и трубы;
  • сварочный аппарат и электроды;
  • уголки металлические;
  • краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Выбор конструкции печи

Существует несколько моделей масляных печей. Есть модели с тремя трубами, соединяющими масляную ванну и дожигатель.

Закрытый вариант представляет собой большую ёмкость (вроде баллона из-под газа), внутри которой располагаются все узлы: сбоку поступает масло, в верхней части, до середины вваривается перфорированная труба, и подаётся под небольшим давлением воздух, а с противоположной стороны вваривается выход к дымовой трубе. Вариант считается пажаробезопасным, так как даже при вскипании масла, оно не выплёскивается наружу через отверстия сжигателя.

Есть также вариант, когда части масляной печки приставляются к дровяным печам, типа буржуйки.

Чертеж печи на отработке

Отличный вариант конструкции, проверенной на практике, представлен на чертежах ниже (её иногда называют «двухобъёмной»). Диаметр верхней и нижней частей по 34,4 – 35,2 см. Высота перфорированной трубы 36 см. Диаметр 10 см.

Нижняя ёмкость имеет съёмную крышку, плотно закрывающуюся во время горения. Сюда заливается отработка. Небольшое отверстие в крышке позволяет и подавать топливо, и поджигать его, и служит дросселем, регулируя интенсивность подачи кислорода, а значит, и горения.

В трубе идут процессы перемешивания веществ и пиролиза.

Верхняя часть служит для того, чтобы как следует дожечь все тяжёлые компоненты. И здесь очень важная деталь – перегородка, которая задерживает внутри газовую смесь, не давая ей преждевременно вылететь в трубу. Этой перегородкой разделяются зоны кислородного горения и окисно-азотного. Агрегат, лишённый этого технологического элемента, представляет собой источник вреднейших выбросов.

Для того чтобы обеспечить непрерывное поступление топлива, делается ещё одна ёмкость, рядом с нижней, которая соединяется с ней при помощи небольшой трубки (просто доливать масло во время работы нельзя категорически, увеличить резервуар тоже не получится – масло не будет гореть). Добавление топлива будет происходить по принципу сообщающихся сосудов. Расстояние от печи до дополнительного бака – не менее полуметра.

Готовая печка на отработке

Классическая печь такого вида обогревает только за счёт лучистой энергии и конвекции. Навешивать водяную рубашку на верхнюю часть печи – нельзя, поскольку это нарушит естественные процессы и температурные режимы горения. Чтобы превратить обычную отработочную печку в котёл водяного отопления, потребуется змеевик. Его витки располагаются на небольшом расстоянии от перфорированного корпуса печи (2 – 7 см). Для лучшего улавливания жара и передачи его трубкам змеевика, он окружается отражающим экраном из алюминия, жести или оцинкованной стали.

Водяная рубашка тоже возможна. Но делать её, как и змеевик, нужно на некотором расстоянии от верхней части корпуса-дожигателя. Отражатель в этом случае не нужен.

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Внешний вид печи на отработанном масле

Конструктивно печь на отработанном масле представляет собой два металлических резервуара круглого, квадратного или прямоугольного сечения, соединенных перфорированной трубой, оснащенная крышкой и дымоходом. Расположенный снизу резервуар – это топливник, средняя часть (труба с отверстиями) – горелка, верхняя часть печи – нагреваемый модуль. Топливник оснащен отверстием с крышкой, предназначенным для розжига топлива и регулирования тяги.

Существуют печи на отработанном масле, претерпевшие модификацию в соответствии с требованиями изготовителей.

Принцип действия

В нижний резервуар печи с помощью воронки производят дозаправку топлива, поджигают его горящей ветошью, бумагой или спичкой. Допускается использование небольшого количества бензина, керосина или специальной жидкости для быстрого розжига. Через несколько минут поверхностный слой топлива начинает кипеть, а образующиеся пары улетучиваются в горелку, где обогащаются кислородом и сгорают. Продукты сгорания поступают в верхний резервуар, а затем выводятся через дымоход в атмосферу.

Топливом для этой печи могут служить такие масла:

  1. индустриальное;
  2. машинное;
  3. трансформаторное;
  4. трансмиссионное;
  5. сланцевое;
  6. дизельное топливо (солярка);
  7. печное топливо;
  8. мазут;
  9. некоторые отходы лакокрасочной промышленности.

Положительные стороны конструкции печи

  • Печь на отработанном масле очень экономична. Расход топлива 0.5-2 литра в час.
  • При сгорании отработанные масла не выделяют копоть и дыма.
  • Простота конструкции – залог долговечности, легкости монтажа и эксплуатации.
  • Возможность подключения печи к системе отопления с водяным или воздушным контуром.
  • Энергонезависимость печи (нет необходимости в подводе электричества или газа).
  • Экологичность (отработанное масло сжигается, а не утилизируется в водостоки и грунт).
  • Мобильность.
  • Пожаробезопасность.
  • Возможность контроля температуры нагрева, расхода топлива и выбирать его вид.
  • На верхней части печи можно готовить пищу.

Недостатки печи

  • Конструкция предполагает обязательный монтаж дымохода, не имеющего горизонтальных участков и длиной от 4 метров и более.
  • Требуется частая чистка печи и дымохода.
  • Если постоянно использовать печь на полной ее мощности, это приводит к ее быстрому износу и загрязнению.

Техника безопасности

Любая печь требует внимательности при обращении во избежание пожара, наша — не исключение!

Категорически воспрещается:

  • сжигать в топливнике любые материалы, помимо масел;
  • разводить огонь в печи, не подключенной к дымоходу, если дымоход подключен неправильно или имеет повреждения;
  • оставлять надолго работающую печь без надзора;
  • допускать попадание воды на раскаленные участки печи, а также в емкость с маслом;
  • допускать к работающей печи детей и животных;
  • перекрывать отверстия в горелке;
  • ни в коем случае нельзя производить дозаправку топливом работающей печи;
  • пользоваться неисправной печью;
  • устанавливать печь в помещении с плохой вентиляцией или без таковой;
  • хранить резервуары с легковоспламеняющимися жидкостями в непосредственной близости от печи.

Горелки для отработки

Чтобы сделать печь на отработанном масле, важно заранее найти подходящие схемы, чертежи и пошаговые инструкции, а затем пошагово переходить от одного действия к следующему. В промышленных условиях практически любые топливные смеси сжигаются в форсунках

Достичь полного сгорания в факеле можно с помощью 2-3-ступенчатого образования топливовоздушной смеси. Роль форсунки заключается в окончательном сжигании всех частиц, включая льяльные воды судов.

Схема поможет сделать печь на отработанном масле

Чтобы обеспечить стабильную работу механизма, важно не только правильно сварить и изготовить его, но и подобрать правильные материалы. Также появится необходимость обустроить мини-цех подготовки топливной смеси, который состоит из таких частей:

Также появится необходимость обустроить мини-цех подготовки топливной смеси, который состоит из таких частей:

  • гомогенизатор;
  • диспергатор;
  • насосы;
  • фильтрующие установки;
  • системы подогрева.

Также следует подготовить систему автоматического управления всеми этими узлами, иначе функциональные возможности обогревателя окажутся под угрозой. При этом для отработанного масла и такая расширенная конструкция может оказаться недостаточно мощной. Объясняется этот парадокс наличием тяжелым битуминозных составляющих. С целью повышения продуктивности работы форсунку дополняют жаровым кожухом и камерой дожигания с теплоизоляционными элементами.

Как сделать горелку на отработке:

Что такое отработка и как ее использовать

По сути, это бывшее в эксплуатации моторное масло, смазка двигателя и ходовой части. В процессе работы техники масло, изначально довольно чистый нефтепродукт насыщается шлаками – частицами металла (результат трения и механических повреждений деталей), сажей, солями, смолистыми соединениями. В результате такого насыщения для смазки масло больше не годится, зато оно неплохо горит – что и позволяет использовать продукт в качестве топлива.

Состав отработки сгораем примерно на 85%, и в процессе горения выдает порядка 11 кВт/час тепловой энергии с каждого литра. Таким образом, продукт по своим топливным качествам сравним с дизельным топливом.

Важно: если масло сильно засорено твердыми включениями, перед использованием его желательно фильтровать.

При этом масляная печь на фильтрованной отработке будет работать дольше и лучше, ее придется реже чистить от нагара.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
