Барбекю из кирпича: чертежи и фотографии

Выбор стройматериалов для строительства

Для того чтобы построить барбекю комплекс потребуются следующие стройматериалы:

  1. Кирпич огнеупорный шамотный — необходимое количество кирпичей для комплекса барбекю — 250-300 штук.
  2. Кирпич (желательно клинкерный) отделочный или обычный — применяется для постройки основной конструкции дымохода —300-350 кирпичей.
  3. Цемент марки М-400 — применяется для заливки фундамента, и для замеса раствора при кладке основной конструкции. Потребуется примерно — 5 мешков.
  4. Глина печная огнеупорная или специальная смесь для кладки печей — 2 мешка.
  5. Песок речной — потребуется для засыпки подушки фундамента и добавления в раствор глины и цемента. Не менее 0.5 тонны песка.
  6. Щебень — для подушки фундамента (можно строительный мусор битый кирпич, дроблёный булыжник, гравий.) примерно 1 тонна.
  7. Сетка строительная — её необходимо уложить в два или три слоя при заливке фундамента — 4 квадратных метра.
  8. Рубероид или толь — применяется при гидроизоляции фундамента и основной конструкции. В 1 рулоне 10 квадратных метров и его будет достаточно.
  9. Доски — для опалубки (можно старые или горбыль) оптимальной толщиной для опалубки является 25 миллиметров. Нужно — 2 трёхметровые доски.
  10. Дверка топника потребуется для печи — 1 штука
  11. Дверка для зольника печи (колосник) — 1 штука.
  12. Задвижки дымохода — 2 штуки.
  13. Решётка для камеры сгорания (устанавливается на зольник) — 1 штука.
  14. Варочная плита под казан — 1 штука.

Внимание! Все вышеперечисленные комплектующие (метизы), необходимо приобрести перед началом работ, так как они устанавливаются в процессе строительства

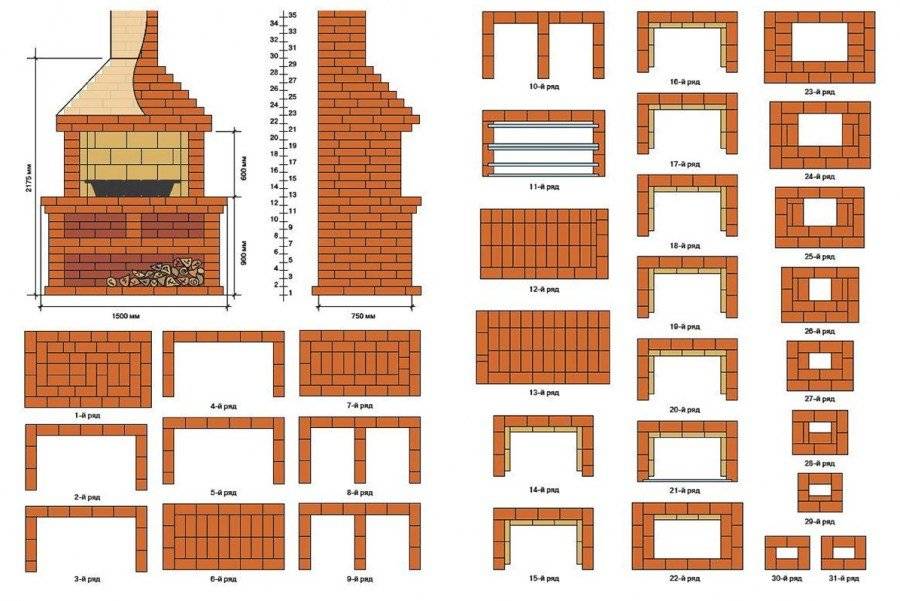

Барбекю комплекс из кирпича с прямым сводом

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).

Еще один вариант, на примере обычной русской печи, показан в видео.

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.

Как сделать простой круглый мангал из камня своими руками

Самый простой мангал из камня своими руками можно соорудить прямо на земле. Есть существенный недостаток: жаровня получается слишком низкой, готовить шашлык на ней неудобно. Из этого следует, что мангал лучше приподнять.

Мангал из камня можно сделать полукругом, в этом случае легко подкладывать дрова и угли

Пошаговая инструкция построения простого мангала из камня:

  1. Выбранный участок очистить от травы и других растений, грунт выровнять, утрамбовать.
  2. Начертить необходимую по размерам окружность.
  3. Следуя очертаниям рядами выложить декоративный или природный камень.

Решетку для барбекю закладывают по центру очага или на его поверхности. Если камень достаточно тяжелый, ему не нужна фиксация цементным раствором.

Высоту постройки определяют по своим предпочтениям. Также учитывают, что из камня, не скрепленного цементом, не стоит городить башню. Невысокая конструкция будет более устойчивой. Используя камень, сооружают не только мангал, но и облагораживают участок вокруг него.

Круглый мангал барбекю своими руками построить несложно. С задачей можно справиться за сутки.

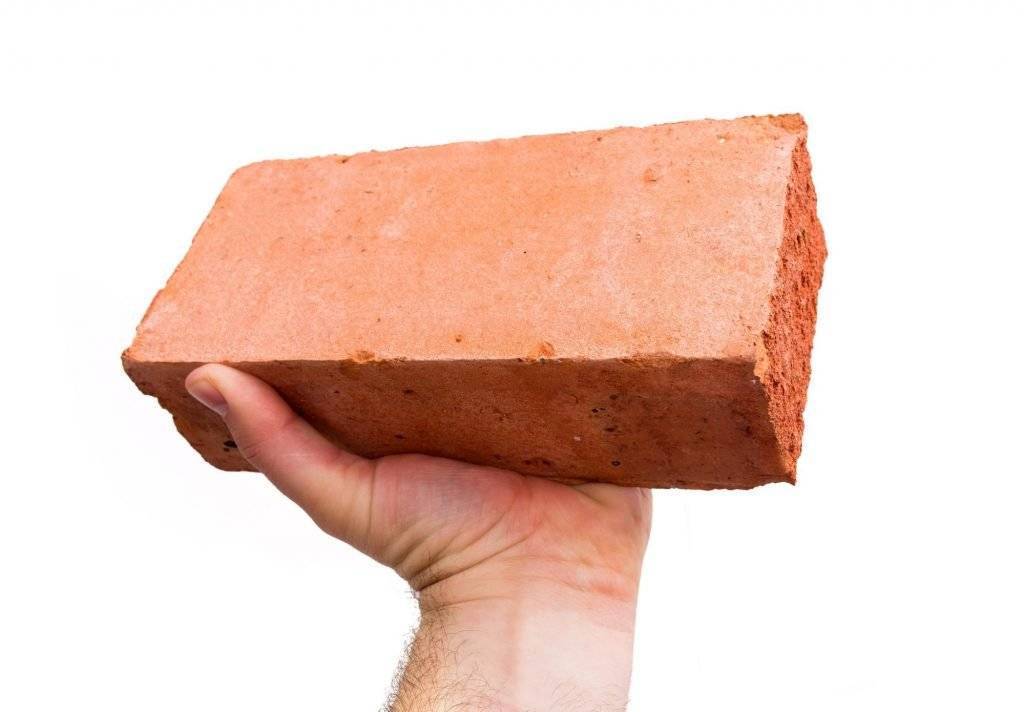

Какой кирпич подойдет для мангала

Рабочую зону лучше отделывать огнеупорным кирпичом. Если же постройка будет использоваться нечасто, то подойдет обычный красный. Наружную часть сооружения можно отделать облицовочным кирпичом — существует несколько разных вариантов по цвету и форме. Огнеупорный материал поможет сохранять тепло, а это пригодится для готовки на углях. При этом внешнюю часть конструкции можно выполнять из клинкерного кирпича. Иногда выбирают «состаренный» кирпич, тогда постройка будет выглядеть интереснее. Специальный печной или шамотный кирпич используют в самих жаровнях и в каминах, где огонь горит постоянно. Темный оттенок указывает на повышенную устойчивость к воздействию огня. Не стоит применять силикатный или керамический кирпич с пустотами. Чтобы не отягощать конструкцию, ее стенки выкладывают пустотелым клинкерным. Он стойкий к механическому воздействию и температурным перепадам.



Электричество и освещение

Фото 4. Электрические фонарики, освещающие в вечернее время кирпичный комплекс барбекю. Прибегнув к фантазии, можно создать осветительные приборы такого оригинального вида.

Для того чтобы пользоваться печным барбекю комплексом в ночное время, можно провести электричество. Для этого потребуется:

  1. Провод негорючий ПВС, сечением не менее 2.5 квадратных миллиметров.
  2. Гофра диаметром 16 миллиметров;
  3. Распределительные коробки, выключатели, светильники и розетки для наружного монтажа с классом безопасности IP 64;
  4. Клипсы под гофру;
  5. Гильзы монтажные;
  6. Клещи обжимные.

Важно! Все элементы электропроводки должны быть защищены от прямого попадания влаги и визуально просматриваться

Мангал своими руками из кирпича: технология строительства

В то время, как застывает плита фундамента, необходимо замешать глиняный раствор для кладки. Глина замачивается в воде на несколько дней, при подсыхании подливается вода, смесь периодически помешивается. После этого добавляется песок. Готовый раствор не должен растрескиваться в руках.

За день до начала работ следует подготовить кирпич. Чтобы он лучше схватывался и не забирал влагу из раствора, его обильно поливают водой.

Через каждые два слоя кладку желательно перекладывать металлической сеткой для большей прочности сооружения. После семи уровней выполняется перекрытие. Далее продолжается кладка еще в три ряда. Последние ряды предназначены для организации зоны гриля. В конструкции следует оставлять небольшие зазоры, обеспечивающие поступление воздуха для горения.

Если проект предполагает дымоход, то можно использовать обычную чугунную трубу. Минимальная высота – 150 см. Чтобы атмосферные осадки со временем не разрушили дымоход, сверху крепится козырек, навес или миниатюрная крыша.

Наружные стены строения можно просто оштукатурить, облицевать плиткой или облагородить натуральным камнем.

Инструменты

Для создания фундамента, опалубки и кладки потребуется следующий набор:

  1. Рулетка (длиной от 3 м), веревочный отвес, куски алюминиевого профиля или ровная прямая доска: измерение и контроль.
  2. Электрическая бетономешалка или миксер — для работы с бетоном.
  3. Ножовка по металлу или болгарка — резка.
  4. Кирка (для подгонки кирпичей), мастерок или кельма, металлическое ведро или иная ёмкость (для цементного раствора) — кладка.
  5. Ножовка по дереву, кувалда, молотки (тяжелый и средний), пассатижи, зубило, ломик: ручные инструменты.
  6. Штыковая и совковая лопаты – для ландшафта.

Обустройство ландшафта своими руками может отнять много времени и сил. Облегчить предстоящие работы могут наши рекомендации и советы, предлагающие массу интересных идей по оформлению загородной территории. Все рекомендации сопровождаются фото, также в конце предложена подборка готовых решений.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

  • лопата;
  • корыто или бетономешалка;
  • ведра для раствора;
  • мастерок;
  • уровень, отвес;
  • дисковая пила.
  • шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания;

Расходные материалы:

  • материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
  • арматурная сетка;
  • лист железа;
  • металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

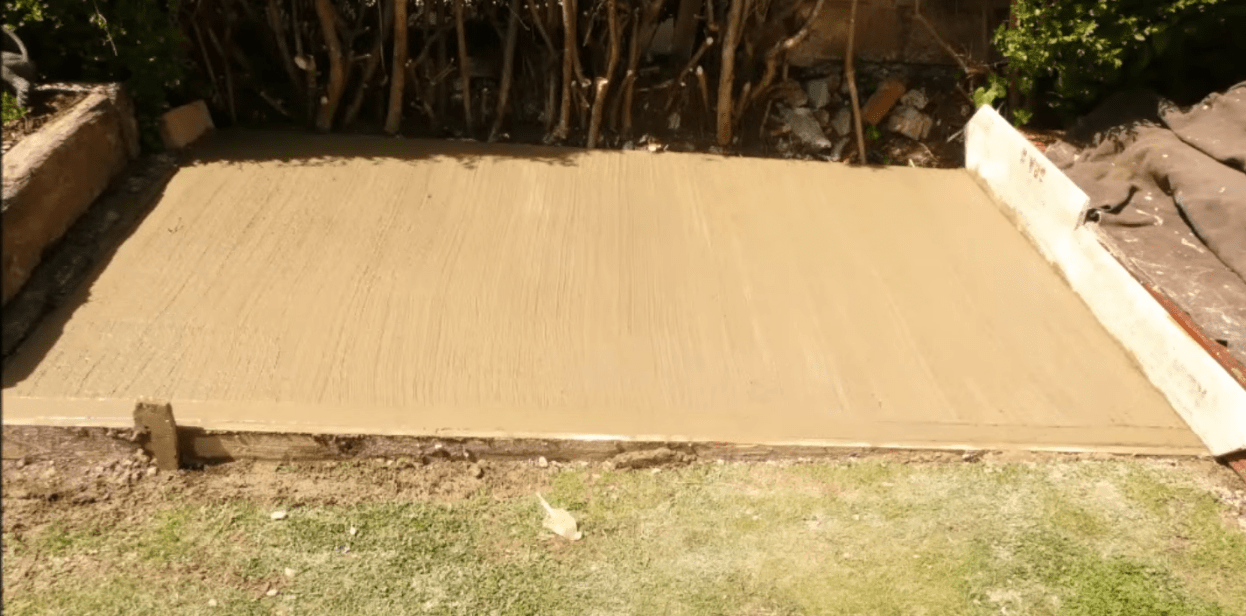

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Этапы строительства мангала простой конструкции

Процесс включает в себя 4 основные стадии:

  • проектирование;
  • заливка фундамента;
  • кладка кирпича;
  • оформление конструкции.

Мангал отлично смотрится в ландшафтном дизайне, но место лучше выбирать как можно более отдаленное от растений. Затем следуют подготовительные работы. Нужно сделать чертежи, определиться с окончательным проектом и подготовить нужные приспособления. Понадобятся обрешетки, бутовый камень, песок, цемент, арматура, гравий, огнеупорные кирпичи. Для красивого оформления швов потребуется расшивка. Дальнейшие работы начинаются с рытья ямы нужного размера, формы и глубины. В нее закладывается фундамент. Затем цементно-песчаную смесь оставляют для застывания. В интернете можно найти достаточное количество чертежей кладки кирпича. Они понадобятся для следующего этапа работ. После каждых 2—3 рядов конструкция проверяется строительным уровнем на предмет наличия уклона. Заключительная стадия работ начинается с отделки облицовочными материалами. Потом готовое сооружение оформляют и обустраивают необходимыми принадлежностями.



Заливка фундамента

Сначала вырывается яма в соответствии с размерами спроектированной конструкции. Дно выкладывается щебнем и бутовым камнем. Затем устанавливают опалубку. Если размер ямы небольшой, а ее стенки не имеют наклона, то можно обойтись без нее. Цемент и песок перемешивают в соотношении 3:1. Полученная смесь заливается в яму несколькими слоями с поочередным укладыванием сетки из арматурных прутьев. Нижний слой арматуры устанавливается так, чтобы не было контакта с дном. Фундамент накрывают пленкой или рубероидом. В жаркую погоду поверхность сохнет неравномерно, поэтому ее время от времени обрызгивают водой. Через одну-две недели на идеально сухой бетон кладутся кирпичи. За это время готовят раствор. Идеальная смесь по свойствам напоминает густую сметану. Если скатать ее в полоску, она не растечется и будет сохранять форму.



Кладка кирпича

Один из самых простых способов кладки — сдвигание каждого последующего ряда на полкирпича в сторону. Цоколь выкладывают от углов до центральной части, по проведенным линиям. Каждые три новых ряда проверяют строительным уровнем. Первые два делаются сплошными. Высота цоколя подбирается индивидуально. В процессе возведения мангала создаются секции для кухонной утвари, угля, дров. Топливник выкладывается после этих камер. Место для жарки делается из кирпича или заранее приготовленного бетонного основания. В большинстве случаев топливник выполняется в виде арки. Во время работ дуга из кирпичей поддерживается кружалом. Необходимый просвет между элементами — 1 см. Топливник накрывают уголком или балкой. Рядом с жаровней оставляют небольшие щели, чтобы горение было лучше. В конце делаются дымосборник и ветровые стены. Над трубой крепят небольшой козырек для защиты от дождя. Большая стена и дымосборник не являются обязательными элементами.

Устройство дымохода

Труба не должна быть слишком узкой. Сечение кирпичной вытяжки в идеале составляет не меньше 25 см, а в случае с металлической — не меньше 15 см. Сила тяги зависит от длины дымохода. Верхнюю часть трубы размещают на высоте от трех метров над землей. Соответственно, это влияет на длину дымохода — и чем она больше, тем лучше. У длинных труб лучше аэродинамические свойства. Для строительства подойдут только огнеупорные материалы. Не рекомендуется использовать асбоцемент: из-за вдыхаемого дыма, в организм могут попасть опасные соединения. Если выбрать такой материал, как металл, то конструкция будет тоньше и легче. Но такой дымоход потребуется защищать от коррозии, а срок службы будет коротким, если сравнивать с трубами из огнеупорного кирпича. Недостатком же кирпичных вытяжек является более сложное и длительное строительство. Если понадобится сделать металлический дымоход своими руками, то потребуются такие приспособления:

  • сварочный аппарат;
  • заклепочник;
  • дрель;
  • заклепки и шурупы;
  • уголки;
  • лист стали.

Порядовка кирпичного барбекю – фото поэтапной кладки от начального ряда, до дымоотвода

Если вы собираетесь выстроить барбекю на дачном участке или во дворе приватного дома, то изложенная здесь инструкция будет лучшим решением. Теоретической информации и схематических рисунков и картинок много в Сети, а чтобы воочию общий процесс кладки кирпичного барбекю от А до Я — мало.

Рассмотрим строительство кирпичного барбекю на определенном примере (В практических условиях). Процедура была описана на форуме «Дом и дача» профессиональным печником Анатолием из Челябинска. Если судить по впечатлениям и фотографиям результатов кладки барбекю-комплекса, мастерство данного человека вызывает почтение.

1 Определяемся с конструкцией

Основой печи является очаг с дымоходом и оборудование для приготовления пищи. К такому оборудованию относятся гриль с решеткой, варочная панель, казан, духовой шкаф, коптильня для мяса и рыбы, полки и крюки под продукты и кухонные принадлежности, столешница. Если можно подвести воду, в столешницу устанавливают мойку и устраивают сток в канализацию.

Также не помешает провести освещение и вмонтировать в стену электрическую розетку. И в жаркую погоду, и в дождь время лучше проводить под тентом или легкой кровлей.

Самая простая барбекюшница из кирпича представляет собой три стенки с выступами под решетку гриль и поддон, собирающий жир. Она не отличается удобством. Ее главное преимущество — экономия места и затрат на строительные работы. Гораздо удобнее печи с большими жаровнями и столешницами.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного  легче сводчатого. Кирпичная жарочная камера приподнята на высоту  90 см, общая высота — до начала трубы — 217.5 см.

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна

Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс»

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.
