Откидной болт и отвертка — все что нужно для быстрого и надежного монтажа: Смотрите Фото и Видео

Болты для крепления

Болт крепления — это изделие, изготовленное из металла. Его предназначение — соединение деталей и заготовок какой — либо конструкции. Задача крепёжного изделия — пройти сквозь деталь, и скрепить конструкцию, применив при этом гайки.

Чтобы установить виды размеров болтов, в достаточной степени выявить его параметры:

  • диаметр нарезки;
  • длина изделия;
  • расстояние между двумя соседними вершинами, замеренное вдоль оси стержня элемента крепежа.

Болты крепления обычно подразделяют на определённые группы, учитывая при этом геометрическую форму изделия.

Болты делятся на крепёж, где есть:

  • выступающая шестигранная головка;
  • потайная головка;
  • полукруглая головка;
  • откидной;
  • рым-болт u-образный;
  • рым-болт удлиненный;
  • анкерный;
  • с Т-образной утоплённой шляпкой.

Также при выборе болтов необходимо учитывать шаг резьбы.

Прочность

Прочность строго регламентируется ГОСТом, так как в некоторых случаях о этого зависит безопасность человека, сохранность оборудования или строений. Для достижения точности прочностных характеристик производят расчет высокопрочных болтов. Производство высокопрочных болтов регламентирует ГОСТ 7798-70.

Исходя из прочностных характеристик, болты делятся на 11 классов. Каждая категория имеет собственную маркировка, исходя из которой можно четко определить, к какому классу он относится и какую нагрузку выдерживает. Следует отметить, что каждый метиз имеет определенный запас прочности к показателям, указных в маркировке. Поэтому не стоит переживать, что запас прочности болта будет впрок.

Прочность болтов зависит не только от типа используемого материала, но и технологии изготовления. Исходя и прочностных характеристик крепежных элементов можно выделить классификацию болтов по прочности:

  • 3,6 – крепежи из нелегированной стали, без дополнительной закалки;
  • 4,6 – изделия из углеродистой стали (углерод менее 0,55%);
  • 5,6 – из стали без отпуска (углерод более 0,15%);
  • 6,6 и 6,8 – болты из углеродистой стали без дополнительных добавок;
  • 8,8 – применяется сталь с дополнительными компонентами (хром, марганец, бор), которая после закалки отпускается при температуре более 400 градусов;
  • 9,8 – практически не отличаются от класса 8,8, имея повышенный показатель прочности;
  • 10,9 – используется сталь с добавками, которая отпускается в температурном диапазоне от 340 до 425 градусов.
  • 12,9 – для изготовления крепежей используется легированная сталь с минимальным содержанием фосфора и серы.

Особенности болтов и гаек для различных автомобилей

Различие болтов по размерам

ДИАМЕТР РЕЗЬБЫ ШАГ ПРИМЕНЯЕМОСТЬ
М4, М5, М6ОсновнойВсе группы
ОсновнойВсе группы
Мелкий (1мм)ГАЗ
М10Основной (1,5мм)ГАЗ
Мелкий (1,25мм)ВАЗ-КамАЗ
Мелкий (1мм)ГАЗ
М12Основной (1,75мм)ГАЗ
Мелкий (1,5мм)Не примен. в российских автом.
Мелкий (1,25мм)Все группы
М14, М16, М18, М20, …ОсновнойГАЗ
Мелкий (1,5мм)Все группы

Различие крепёжных деталей по прочности

Прочность болта, как правило, указывается на головке цифрами, разделенными точкой. Чем выше класс прочности крепёжной детали (болта или шпильки), тем большую растягивающую нагрузку он выдерживает, и тем больший момент затяжки допускает. О прочности детали нельзя судить по виду и цвету покрытия.

Классификация средств крепления

Все крепежные элементы изготавливаются по утвержденным стандартам и технологиям. Болты имеют классификацию по видам:

  1. Форме – в зависимости от того, какие элементы надо соединять, болты бывают классическими – откидными, анкерными или рым. Различают шестигранную, потайную, полукруглую форму головки или с фланцем.
  2. Типу — размеру (длина стержня) от маленького диаметра М6 (10-90 мм) до большого диаметра М14 (22 – 300 мм).
  3. Материалу изготовления – высокопрочные углеродистые, легированные, нелегированные сплавы стали по ГОСТу.
  4. Назначению – для использования в креплении сельхозтехники (лемешные), а также в машиностроении, мебельной промышленности, дорожных конструкциях.
  5. Классу прочности, покрытию верхнего слоя – различают 11 классов с 3,6 по 12,9. Высокий класс прочности (с 6,8 до 12,9) достигается благодаря современным технологиям изготовления (горячая — холодная высадка), включающим специальную термообработку и нанесение спецпокрытий.

Тонкости выбора

Выбирая для себя набор диэлектрических инструментов, в первую очередь обращайте внимание на состав инструментов – наборы разных производителей часто варьируются по комплектации. А также не забывайте о соотношении цена/количество/качество

В таблице приведены характеристики некоторых наборов диэлектрических инструментов различных производителей

В таблице приведены характеристики некоторых наборов диэлектрических инструментов различных производителей.

Комплектация

Производитель

Упаковка

Примечания

«ЗУБР Электрик 2214 h12»

отвертки – 6 шт.;

пассатижи – 1 шт.;

разводной ключ – 1 шт.;

приспособление для резки кабелей – 1 шт.;

кусачки – 1 шт.;

клещи переставные – 1 шт.

ЗАО «ЗУБР ОВК», Россия

Пластиковый чемоданчик с фигурными углублениями

Противоскользящее покрытие рукоятей, рабочая часть инструментов из хромованадиевой стали

«Арсенал НОЭ 7»

отвертки – 4 шт.;

тонкогубцы – 1 шт.;

индикаторная отвертка – 1 шт.

Россия

Пластиковая коробка

Быстрое истирание наконечников, появление сколов, некачественная изоляция

«ШТОК №3»

отвертки – 6 шт.;

пассатижи – 1 шт.;

индикаторная отвертка – 1 шт.;

приспособление для резки кабелей – 1 шт.;

бокорезы – 1 шт.;

клещи переставные – 1 шт.;

тонкогубцы – 1 шт.;

инструмент для съема изоляционного материала – 1 шт.

Россия

Плотный тканевый планшет с кармашками

«Энкор 19834»

отвертки – 7 шт.

Китай, под российским брендом

Перекаленные наконечники, неудобная рукоять, некачественная изоляция

«Энкор 19835»

отвертки – 7 шт.;

индикаторный инструмент – 1 шт.

Китай, под российским брендом

кейс

Не для точных работ

FIT

отвертки – 7 шт.;

индикаторная отвертка – 1 шт.

Чемоданчик из пластика

Низкое качество как чемоданчика, так и инструментов

VDE

Различная комплектация

Германия

Сумка с креплениями-петлями или чемоданчик

Отличное качество, рукояти обернуты противоскользящим материалом

«Стандарт НИО-03»

отвертки – 2 шт.;

отвертка-индикатор – 1 шт.

Россия, КВТ

Одноразовая

Комбинированный профиль «плюс-минус», наконечники инструментов намагничены, удобная рукоять, добавочные засечки на крестовидных инструментах для предотвращения скольжения

И также производители часто предлагают вашему вниманию такие наборы инструментов, где одна рукоять-держатель с шестигранным углублением и много различных вставок-шлицев – как прямых, так и фигурных. Удобство таких наборов в уменьшенном весе комплекта, разнообразии наконечников. Наконечники и внутренний шестигранник-паз рукояти для их вставки намагничены для надежного крепления.

Кстати, все производители оставляют за собой право без предварительного согласования с распространителями (дилерами) своего товара изменять номенклатуру, технические характеристики, состав и внешний вид инструментов, поэтому данные, приведенные в таблице, могут считаться лишь ознакомительными.

Правильно выбрать подходящие вам диэлектрические отвёртки поможет следующее видео.

При выборе профессионального комплекта диэлектрических инструментов обратите внимание на материал рукояти. В настоящее время большинство производителей делает их двухкомпонентными – когда истирается либо скалывается верхний слой изоляционного материала и виден яркий внутренний материал, это сигнал пользователю, что инструмент необходимо сменить, ведь работать им уже небезопасно

По форме головок

Учитывая разнообразия болтов и их конструкций, существует дополнительная классификации. В зависимости от формы головки, выделяются следующие:

  1. Универсальный (с шестигранной головкой) – наиболее распространенный тип, для затягивания которого подходят обычные ключи. Применяется практически во всех сферах, чаще всего такой тип можно встретить в машиностроении и строительстве.
  2. Анкерный – особый тип, который используется для крепежа тяжелых элементов. Такие болты отличаются большим разнообразием форм и размеров. Обычно применяются в строительстве для монтажа оконных рам, дверных проемов, подвесных потолков и светильников.
  3. Рым-болт – крепеж повышенной прочности, который вместо головки имеет крепежное кольцо. Такая конструкция позволяет поднимать большие грузы. Некоторые модели предусматривают шарнирное крепление кольца, что позволяет ему свободно вращаться на основании.
  4. С полукруглой головкой – часто применяется при производстве мебели и монтаже ограждений.
  5. С потайной головкой – обычно применяется в радиостроении и электротехнике. После закручивания головка болта не выступает над поверхностью, головка болта полностью плоская и имеет внутренние шлицы для закручивания отверткой. Диаметр головки ненамного больше диаметра стержня.
  6. Болт без головки – этот тип не имеет части, называемой шляпкой, шлицы для закручивания вырезаны непосредственно в стрежне.

Чем отличается болт от винта

Чтобы понять, в чем состоят различия между винтом и болтом, следует начать с определений и разобрать тонкости применения этих видов крепежа.

Винт строительный — вид крепежа, используемый для взаимной фиксации двух деталей, одна из которых снабжена резьбой. Внешне винт выглядит как стержень, на одном конце которого имеется резьба с определенными параметрами (шаг, глубина, профиль), на другом расположена шляпка со шлицем для передачи крутящего момента (завинчивания с помощью отвертки). Существуют две конструктивные разновидности винтов:

  • Шуруп — сужается к нижнему концу стержня как конус, имеет более редкую резьбу по сравнению с типовым винтом.
  • Саморез — тип винта, который создает резьбу при закручивании.

Размеры винта можно узнать по маркировке: 5*40 означает, что диаметр стержня под шляпкой составляет 5 мм, длина винта внутри детали составляет 40 мм. Если винт имеет потайную головку, показатель длины указывается вместе с толщиной головки. Для винтов, у которых головка имеет полукруглую форму, толщина шляпки в длину изделия не входит.

Болт строительный — крепежный элемент, который используют для взаимной фиксации деталей и предметов. Болт состоит из головки и цилиндрического стержня с наружной резьбой. Обычно шляпка болта имеет форму шестигранника и оснащена фаской (скруглением) по верхнему краю головки. Для выполнения крепежного соединения с помощью болта используют гайку соответствующего диаметра и шайбу. В отверстии, куда закручивается болт, должна быть внутренняя резьба. Шлицевого отверстия в шляпке для закручивания болт стандартно не имеет.

Основным материалом для производства болтов является сталь. В зависимости от требований к прочности соединения и условий эксплуатации крепежа болты делают из нержавеющей, инструментальной или легированной стали. Наиболее устойчивы к внешним воздействиям (повышенная влажность, химическое и физическое воздействие) изделия из легированной стали. Реже в производстве крепежных болтов используют латунь и медь.

Сходства

Если опираться исключительно на терминологию, разница между болтами и винтами заключается только в том, что у винта есть шлиц на шляпке, а у болта головка шлицевого отверстия не имеет. В остальном между данными видами метизов имеются следующие сходства:

  • Назначение болтов и винтов — скрепление деталей вместе с помощью резьбового соединения.
  • Деталь состоит из шпильки с резьбой и головки.
  • Болты и винты делают из металла, в основном из стали с различными добавками.

Различия

  • Болт применяют для сквозного соединения. Второй конец болта может насквозь проходить детали и завинчивается гайкой. Винт полностью находится внутри деталей, которые он фиксирует.
  • Болт, в головке которого отсутствует шлиц под отвертку или биту, закручивают с помощью накидного ключа или обычного ключа. Для вкручивания винтов используют отвертки либо шуруповерты с соответствующими битами.
  • Болт, который проржавел и не выкручивается ключом, можно сорвать с помощью специального ключа. Закисший от ржавчины винт (особенно с потайной конической головкой) сорвать невозможно.
  • При использовании самореза, который является разновидностью винта, нет необходимости насверливать отверстие с резьбой. При установке болта отверстие обязательно нужно предварительно рассверлить.
  • На конец болта всегда накручивают гайку. Винт используют без гайки.
  • Болты, в силу области применения, имеют широкий размерный ряд в сторону увеличения деталей. Винты особо крупных размеров не выпускают, в основном этот вид крепежа имеет мелкий размер.

Ключевое отличие болта от винта заключается в том, как распределяется нагрузка в этом виде крепежа. Болт удерживает скрепляемые детали в статичном положении. Нагрузка распределяется перпендикулярно расположению деталей. Прочность крепежа обеспечивает утолщение цилиндрической части стержня выше резьбы и ниже шляпки. При подготовке отверстия для болтового соединения обязательно соблюдать размерность, иначе крепеж не будет достаточно статичным.

У винта резьба нарезается по всей длине шпильки, поскольку нагрузка распределяется параллельно линии соединения деталей. Для обеспечения прочности винтового соединения главным параметром является прочность метиза на растяжение. В это состоит главное отличие болта и винта.

Характеристики и размеры

Высокая нагрузка на соединения требует высокой надежности, чтобы изготовленная конструкция не разломалась по частям. Чтобы подобного не случилось, необходимо при создании крепежных элементов использовать высокопрочные материалы. Самым подходящим в настоящее время является углеродистая сталь. Соотношение цены и качества у этого металла самое оптимальное.

Если стяжка не требует сильной нагрузки, то можно использовать менее прочные метизы, изготовленные из латуни, стали класса А2, А4 и полиамида. Такие материалы обладают средней прочностью и устойчивы к коррозии. А4 невосприимчив к кислотным веществам. Цена на стержни из таких материалов гораздо выше, чем на стержни покрытые цинком или состоящие из обычной стали. Внешний вид штырей, сделанных из цинка, гораздо эстетичнее других.

Покрытие для крепежей, изготовленных из углеродистой стали, может незначительно отличаться. Для разных метизов используют свое напыление. В первом случае – «белый» цинк, во втором – «желтый». Цинк желтого цвета имеет, помимо внешнего отличия, и внутреннее: дополнительный слой защиты, который увеличивает срок службы изделия.

Стандартные параметры

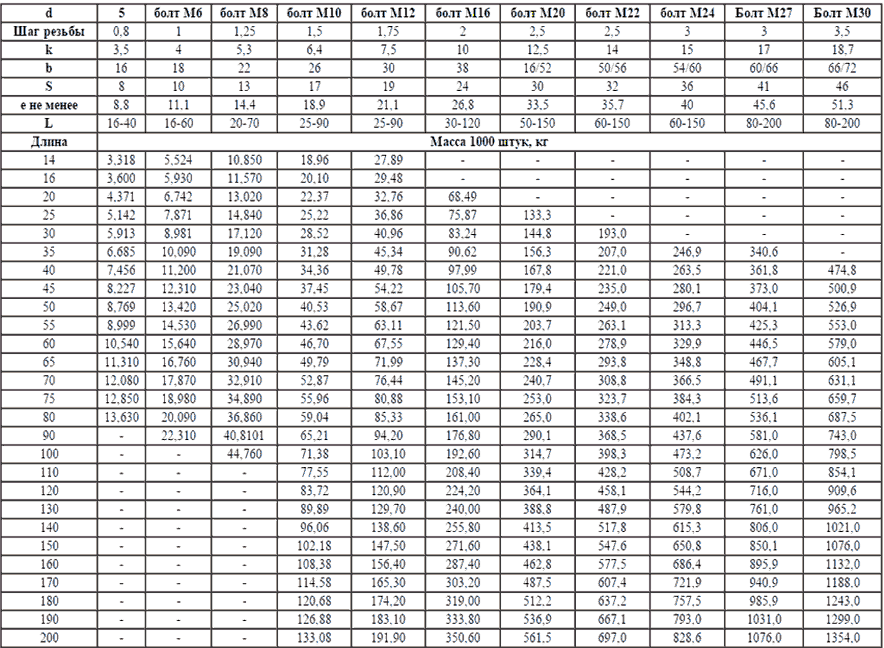

Таблица с характеристиками и размерами.

d1М5М6М8М10М12М16М20
Р0,811,251,51,7522,5
d213,516,5520,6524,6530,6538,846,8
k3,33,884,885,386,958,9511,05
f4,14,65,66,68,7512,915,9
V5,486,488,5810,5812,716,720,84
bL ≤ 12516182226303846
125 < L ≤ 20022242832364452
L > 2004145495765
LВес 1000 шт. болтов в кг
1646.9
204,57,613,822,7
255,18,515,425,2
305,99,61727,745,7
356,710,71930,249,4
407,511,82132,753,1
458,312,92335,856,8
509,1142538,961,2119
559,915,126,94265,6126
6010,716,228,945,170133
6511,517,330,948,274,4141
7012,318,432,951,378,8149247
8013,920,636,857,587165272
9022,840,863,796181297
1002544,869,9105197322
11027,248,876,1114213347
12029,452,882,3123229372
13031,656,888,5132245397
14032,860,895141261422
1503564,8101150277447
160107159293497
180119177325547
200131195357597

 Условные знаки:

d1 — номинальный диаметр резьбы;

P — расстояние между соседними точками резьбы;

d2 — диаметр шляпки;

k — высота шляпки;

f — высота подголовка, не менее;

V — размер стороны квадратного подголовка;

b — длина резьбы;

L — длина изделия.

Конструкция и применение

Болт, характеризующийся прочностью класса 6.8, произведенный в соответствии с требованиями ГОСТов 7805, 7798 и стандартов DІN 933, 931, представляет собой цилиндрический стержень. Состоит он из отрезка с резьбой и сегмента с гладкой. Далее может следовать небольшой подголовок, а всю эту конструкцию завершает шестигранная головка.

Сфера применения болтов с прочностью класса 6.8 – те объекты, в качестве важного фактора для которых выступает целостность сформированного соединения даже при значительных воздействиях вибрационного типа и когда скрепляемые детали существенно деформируются. В частности, это судо- и вагоностроение, машиностроительная отрасль, а также атомная промышленность

Рейтинг ударных отверток

Профессионалу необходимо иметь в арсенале качественный, крепкий инструмент. Перед приобретением, чтобы выбрать подходящую для работы модель, надо ознакомиться с характеристиками предложенного товара. Обзор популярных фирм изготовителей ударной реверсивной отвертки:

  1. NORGAU ‒ изготовлена из хромомолибденовой стали, крепкая, имеет продолжительный срок эксплуатации и два вида бит: шлиц и шестигранник.
  2. FIT ‒ реверсивная отвертка с прямым и крестовым видом шлица сделана из высокоуглеродистой стали с резиновой рукояткой, имеет 6 видов бит.
  3. Stayer ‒ отвертка от немецкого производителя имеет закаленные ударные биты двух видов.
  4. VIRA ‒ изделие из хромованадиевой стали с крепкой резиновой прослойкой на ручке, в комплекте 6 насадок.
  5. TOREX ‒ страна изготовитель Польша, оснащена отвертка магнитным наконечником, используется в быту.
  6. Ударная отвертка Jonnesway ‒ сделана из высокопрочной стали, оснащена граненой насадкой для поворота рожковым ключом, имеет удобную резиновую ручку, изготовитель гарантирует длительный срок использования.

Малоизвестные и интересные факты о болте

Мало кто знает, что с болтом связано много интересных фактов:

  • Возвращаясь к пятнадцатому веку, болтами были соединены все части миланских доспехов, благодаря чему все их части были подвижными;
  • При строительстве современного Крымского моста было использовано около 800 тысяч болтов, вес которых равен трем самолетам Боинг-747;
  • Несколько десятилетий назад слово ассоциировалось со стрелой, выстреливаемой из арбалета;
  • Норвежским скульптором была представлена коллекция скульптур из болтов с названием «Живые болты»;
  • Если делается соединение на гайку, то оно будет называться болтовым, а если элемент крепления входит в деталь, то уже будет называться винтовым соединением;
  • Ямайский легкоатлет, бегающий на короткие дистанции, носит имя Усэйн Болт;

Разновидности болтов по форме стержня

Чаще всего болты изготавливают в стандартной форме – когда диаметр стержня одинаковый по всей длине. Встречаются ступенчатые модели, где резьбовая часть меньше по диаметру той, на которой нет резьбы. Такие детали получили название призонные и часто применяются для соединения конструкций с большой массой. Болты могут быть специфические и универсальные. Первые предназначены для выполнения конкретной задачи.

Разновидности болтов по шагу резьбы и типу

Тип резьбы важное отличие крепежных элементов. Она бывает:

  • метрическая;
  • дюймовая;
  • трапециидальная;
  • трубная;
  • квадратная;
  • упорная;
  • квадратная.

Метрическая используется чаще других, может иметь крупный и мелкий шаг.

Принцип действия ударной отвертки

Простейший вариант такой отвертки выполнен в виде специального инструмента с монолитным сердечником, который начинается с жала и заканчивается массивной пяткой в зоне рукоятки. Подобное изделие пользовалось спросом ещё во времена Советского Союза.

Современные модели снабжены шестигранником возле жала или на рукоятке, поэтому они способны передавать вращательное усилие от ключа. Для успешного выполнения поставленной задачи желательно применять отвертку вдвоём, т. к. один рабочий сможет удерживать жало в шлице винта и создавать вращающий момент с помощью гаечного ключа, а другой будет наносить удары молотком по тыльной стороне рукояти.

Правда, для подобного решения характерны некоторые минусы. Среди них:

  • Необходимость совместной работы двух напарников.
  • Отсутствие преобразования получаемой энергии в крутящий момент. Удары молотком всего лишь откручивают саморез или винт, т. к. они способны разрушать ржавчину и создавать определенную вибрацию. Вариант ударно-поворотной отвертки более усовершенствованный, поэтому он может трансформировать силу удара во вращательное движение жала, что очень удобно.

В большинстве случаев под термином «ударная отвертка» подразумевается именно модернизированное решение, т. к. классический простейший вариант давно вышел из общего обихода и перестал пользоваться прежней популярностью.

В усовершенствованной версии ударно-поворотный узел находится в рукояти, а жало фиксируется на шестерне и имеет характерные косые зубья. В качестве рукояти используется обойма с ответными зубьями. Под воздействием ударов молотка по пятке рукояти обойма начинает двигаться вдоль оси, придавая вращательное движение жалу посредством зубчатой передачи.

Таким образом происходит поворот на несколько градусов, которых вполне хватает для ослабления защитного соединения и успешного откручивания крепежного элемента с помощью обычного инструмента. В итоге обойма возвращается в прежнее положение посредством пружины.

Управлять такой отверткой совсем несложно. Поворотный механизм способен обеспечивать совместное поступательное и вращательное силовое воздействие на шлиц винта, которое очень эффективно для успешного откручивания неподдающихся резьбовых соединений.

Механическое взаимодействие винта и гайки

При нормальном использовании гайка и болт держатся вместе, потому что болт подвергается постоянному растягивающему напряжению, называемому предварительным натягом.

Если соединение подвергается вибрации, предварительная нагрузка увеличивается и уменьшается с каждым циклом движения. Если минимальный предварительный натяг во время цикла вибрации недостаточен для надежного удержания гайки в контакте с болтом и опорной поверхностью, гайка, вероятно, ослабнет.

  • Для предотвращения этой проблемы существуют специальные контргайки, но иногда достаточно добавить вторую гайку.
  • Чтобы этот метод был надежным, каждую гайку необходимо затягивать с правильным моментом затяжки.
  • Внутренняя гайка затягивается приблизительно от четверти до половины крутящего момента внешней гайки.
  • Затем она удерживается на месте гаечным ключом, в то время как внешняя гайка затягивается сверху с полным крутящим моментом.

Такое расположение заставляет две гайки давить друг на друга, создавая растягивающее напряжение в короткой части болта между ними. Даже когда основное соединение вибрирует, натяжение между двумя гайками остается постоянным, обеспечивая постоянный контакт резьбы гайки с резьбой болтов и предотвращая самоотвинчивание.

При правильной сборке муфты внешняя гайка выдерживает полное натяжение муфты. Внутренняя гайка просто работает, чтобы добавить немного дополнительной силы к внешней гайке, и не обязательно должна быть такой прочной, чтобы можно было использовать тонкую гайку.

Общее описание

Винты с внутренними шестигранниками не являются современным изобретением. Впервые они были выпущены и использованы еще в 1936 году, так что им практически 100 лет. Разумеется, что с того времени эти крепежные аксессуары прошли несколько стадий модернизации. Современные отличаются от своих предшественников как материалом изготовления, так и внешним видом. Внешне такие винты практически не отличаются от других. Основание представлено в виде цилиндра с нанесенной резьбой. Особенность заключается в том, что винт имеет скрытую головку. Соединительные элементы этого типа изготавливают из наиболее прочной стали. Это необходимо для того, чтобы они могли выдерживать возложенную нагрузку.

Среди особенностей таких крепежей следует выделить:

  • долговечность;
  • относительно невысокую стоимость;
  • прочность;
  • удобство использования на определенных поверхностях, где требуется скрыть крепежный элемент.

Использование винтов этого типа в разных отраслях объясняется множеством преимуществ. Перечислим их.

  • Чтобы закрутить такой крепежный инструмент, достаточно, чтобы на поверхности было отверстие только под сам ствол. Шляпки в таких метизах нет, поэтому дополнительное лишнее пространство не пригодится в этом случае. Кроме того, ключ не накладывается на головку, а вставляется, что также не требует пространства.
  • Шлиц обычного болта слизать довольно просто в том случае, если такой крепеж используется не в первый раз, изначально его качество не соответствует заявленному или действия мастера были не совсем правильными. Шлиц винта с внутренним шестигранником слизать гораздо сложнее, поскольку изначально такие крепления делаются из более качественного и прочного материала. Даже при неправильных действиях мастера, скорее, повредится сам инструмент, чем крепежный элемент.
  • Для болтов с внутренним шестигранником необходимо покупать специализированный ключ. По сравнению с накидным или рожковым ключом такой инструмент стоит немного дешевле. Этот пункт тоже можно отнести к преимуществам.
  • Шляпка такого крепежа не имеет острых поверхностей.
  • Болты такого типа очень удобно использовать в труднодоступных местах на обрабатываемых поверхностях.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
