Создание опалубки для столбчатого фундамента

Из чего сделать?

Опалубки могут изготавливаться из различных материалов. Выбор должен основываться на рациональности использования того или иного вида для конкретного случая. Материал изготовления определяет стоимость конструкции.

Конструкции из досок, ДСП, фанеры

Опалубки из древесины являются наиболее распространенными при строительстве монолитных сооружений.

Они имеют свои особенности, в частности, более высокую цену, по сравнению с фанерными или опалубками из ДСП. Поэтому нужно учитывать некоторые правила, чтобы выбрать оптимальный вариант.

Структуры важно правильно собрать, чтобы избежать дефектов на отливаемых формах. Преимущества деревянных опалубок и конструкций из фанеры и ДСП:

Преимущества деревянных опалубок и конструкций из фанеры и ДСП:

  • приемлемая стоимость;
  • простота монтажа.

Недостатки: необходимость качественного укрепления.

Древесные материалы легкие, поэтому их удобно хранить и транспортировать. Они характеризуются гладкостью и прочностью, если правильно собрать конструкцию, не нарушая расстояние между распорками. Оптимальный шаг составляет 0.6-1 м.

Стальные, асбестоцементные или пластиковые трубы

Опалубка из стали характеризуется максимальной прочностью и предельными несущими возможностями по сравнению с другими видами конструкций. Несъёмные структуры эксплуатируются дольше съёмных.

Стальные опалубки представляют некоторую сложность для использования в плане доставки до места и установки. Для этого потребуется привлечь грузоподъёмное устройство.

Стальные конструкции имеют следующие достоинства:

  1. Способность выдерживать сильные нагрузки, образуемые бетонным составом;
  2. Ровные поверхности заливаемых форм;
  3. Возможность использования опалубки практически неограниченное количество раз.

Особенности асбестоцементных труб:

  • хорошая жесткость и прочность собранной структуры;
  • литая конструкция;
  • привлекательный дизайн;
  • устойчивость к отрицательным температурам и агрессивным воздействиям.

Асбестоцементные опалубки ниже по стоимости, чем любые другие виды. Диаметр столбов может составлять 12.2-52.8 см, а длина 3.95-5 м.

Пластиковые колонны являются новым инструментом, применяемым в строительстве. Их преимущества:

  • высокая стойкость к агрессивным средам, морозам;
  • долговечность;
  • разнообразие размеров конструкций и их сечений.

К недостаткам можно отнести высокую стоимость, но это полностью оправдывается непревзойденным качеством. Возможность выбрать нужный размер позволяет сэкономить на трудозатратах для подгонки нужных параметров.

Бетонные блоки

Бетонные блоки являются несъёмными конструкциями. Внутри них — полое пространство, а сами структуры имеют четкие очертания. Их многофункциональность определяет тепло-, гидро- и шумоизоляция созданного основания.

Широкое применение бетонных блоков обусловлено рядом их достоинств:

  1. Структура не имеет мостиков холода.
  2. Быстрота создания фундамента.
  3. Высокая прочность и надежность.
  4. Лёгкая установка.
  5. Возможность удобно проложить нужные коммуникации.
  6. Ровная поверхность.
  7. Возможность применить блоки для стен постройки.
  8. Долговечность.

Листовой металл

Этот вид применяется в случаях, когда нужно усилить структуру фундамента и получить ровную поверхность любой конфигурации. Технология используется для промышленного строительства.

Опалубка представляет собой несколько металлических листов, соединённых накладками или анкерами. Конструкция устанавливается на прочную раму.

Чтобы исключить прогиб листа, специалисты используют строго определенное количество соединений. Расчет проводится с целью обеспечения точной геометрии основания.

Недостатки листового металла:

  • дороговизна;
  • необходимость использования теплоизоляции;
  • тяжесть конструкции.

Использование рубероида

Рубероид предназначен только для создания буронабивных свай, установленных глубоко в грунт.

Если использовать его для опалубки, через несколько лет прилегающий к колонне слой промерзнет. Пучение воздействует по касательной к основе колонны и поднимает ее из земли. В итоге постройка разрушается.

Поскольку рубероид является дешёвым материалом, многие стремятся использовать его при строительстве. К тому же, он образует гидроизоляционный слой, что увеличивает срок службы фундамента.

Чтобы укрепить конструкцию, специалисты выполняют монтаж следующими способами:

  • применяют дополнительные фиксаторы для обеспечения вертикального положения структуры;
  • диаметр опорных элементов не должен быть больше 250 мм;
  • используют арматуру, стальную сетку или рабицу для укрепления конструкции;
  • обязательно создают подушку в яме из щебня и песка.

Виды конструкций

Применяют один из двух типов опалубки: съемная или несъемная. Каждый со своими плюсами, стоит разобрать их и решить, какой вариант поставить. Иногда можно комбинировать разные виды, но это очень сильно усложняет проект, проще подобрать один.

Съемные варианты

Собирают на месте проведения работы, иногда ставят готовые элементы, если надо делать конструкции не в одном, а в нескольких местах. Используют даже старые доски, если они еще прочные и могут выдержать давление бетона изнутри. Помнить главные особенности:

  1. Конструкцию легко собрать, а потом разобрать после застывания бетона. Для нее используют или готовые доски, или подручные варианты, старые пиломатериалы, куски фанеры, ДСП. Приспособить разные остатки, если прочность позволяет.
  2. Сооружать из готовых элементов удобно потому, что потом намного проще разобрать опалубку для ленточного фундамента. Если просто сбивать доски, то при демонтаже их легко испортить.
  3. Если приспособить то, что есть под рукой, экономия будет значительной. При покупке пиломатериалов затраты получатся выше, но если ставить их бережно, защитить поверхность строительной пленкой, то можно будет использовать их для других целей.
  4. Надо хорошо укреплять доски, тогда их не выгнет под массой раствора. Для этого проще всего усиливать элементы дополнительными поперечинами, а также ставить раскосы, упирая их в землю.
  5. Проводить работы возможно даже в зимнее время. Надо включать специальные системы подогрева, чтобы влага в материале не замерзла до его затвердевания. Есть даже готовые опалубки для монолитного строительства и фундамента со встроенными прогревающими элементами.
  6. После заливки раствора выдержать конструкцию не меньше 4 недель. Такой срок нужен для набора прочности, при которой продолжают работы дальше. Раньше начинать кладку стен нельзя.

Совет!Во многих городах съемную опалубку можно взять напрокат. Стоит это недорого, зато работа займет не больше дня, а поверхность бетона получится идеально ровной.

При сооружении уделить особое внимание точной разбивке участка, выведению уровня. Обязательно перемерять стороны, диагонали, чтобы не залить кривой фундамент, потом переделать работу, при этом обеспечив прочность, будет очень сложно

Несъемная опалубка

Используют чаще всего на строениях, которые полностью делают из пустотелых элементов. Но можно соорудить только фундамент с помощью готовых блоков. Их делают из бетона либо из полистирола. Главные особенности такие:

  1. Тут не надо выжидать 4 недели, как при использовании съемного варианта. Продолжать стройку допускается через несколько дней.
  2. Конструкция сразу получается утепленной. Это касается использования блоков из пенопласта или экструдированного пенополистирола. Кроме хороших показателей удержания тепла основание приобретает хорошие звуко и теплоизоляционные показатели.
  3. Сделать фундамент можно очень быстро. Но подготовка займет больше времени, так как придется готовить основание, выставлять элементы, контролировать правильное положение.
  4. За счет арматуры конструкцию несложно усилить. Армирование повысит показатели прочности в разы, сделать его легко, прутья просто вставляют во внутренние полости.


Красивые беседки для дачи: как сделать своими руками, фото лучших идей дизайна

Этот вариант обойдется дороже, зато фундамент будут сразу утеплен с обеих сторон. Поверхности получатся ровными, что упростит отделочные работы. Заливать такие основания зимой нельзя, поэтому проводить работы только при плюсовой температуре.

Заливка конструкции

Соблюдая последовательность работ, строится прочная опалубка под забор. Сделать ее своими руками несложно. До заполнения цементом выполняется армирование под фундамент.

  1. Заготавливаются прутья арматуры. Толщина 10 мм. Монтируются от дна ямы на 5 см. Под штыри устанавливают опору.
  2. От стены канавы отступается 10 см, и устанавливаются первые два ряда арматуры. Горизонтальные штыри крепятся с вертикалью на расстояние 40 см между собой.
  3. Сваркой вертикальные линии соединяются с горизонтальными прутьями для принятия единого прочного сооружения.


Фундамент под забор После установки арматуры готовится цементный раствор.

  1. В большой емкости смешиваются цемент и вода дрелью со специальной насадкой. Соотношение: на часть воды добавляется 0,7 цемента.
  2. В получившуюся смесь примешивается песок, немного больше чем 3:1. Добавляется щебень, пропорции те же.
  3. В последнюю очередь идет пластификатор не более 1% от общей массы раствора. Состав перемешивается до однородного состояния.
  4. Цемент заливается в опалубку слоями для предотвращения образования мешков воздуха и прокалывается прутом из железа.
  5. После окончания работ каналы накрываются пленкой, опрыскиваются водой два раза в неделю.

Застывание цемента полностью происходит в течение 28 дней. Опалубка снимается на 15 день в обратном порядке:

  • удаляются планки между брусками;
  • сваи и щиты конструкции разбираются к краю ямы;
  • демонтируется фанера.

Основательный опорно-столбчатый фундамент

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

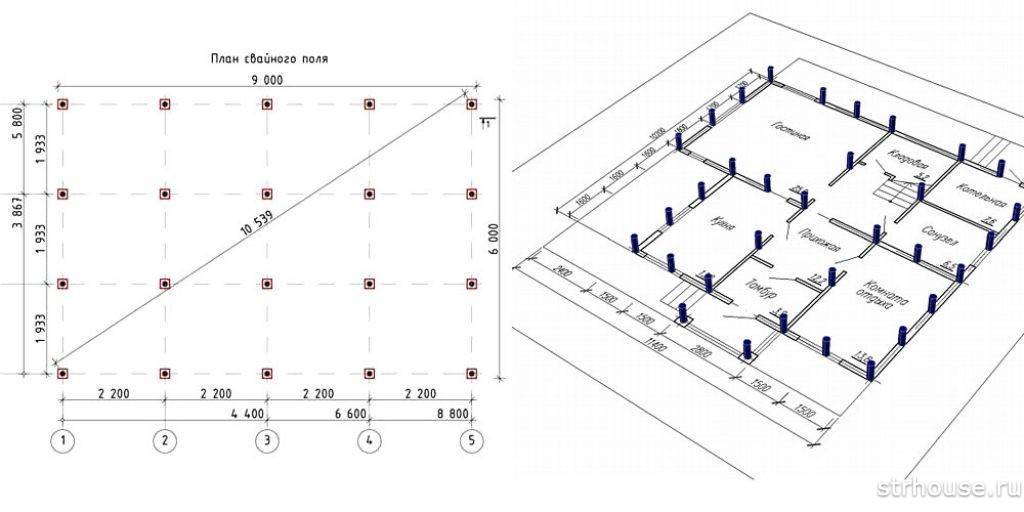

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

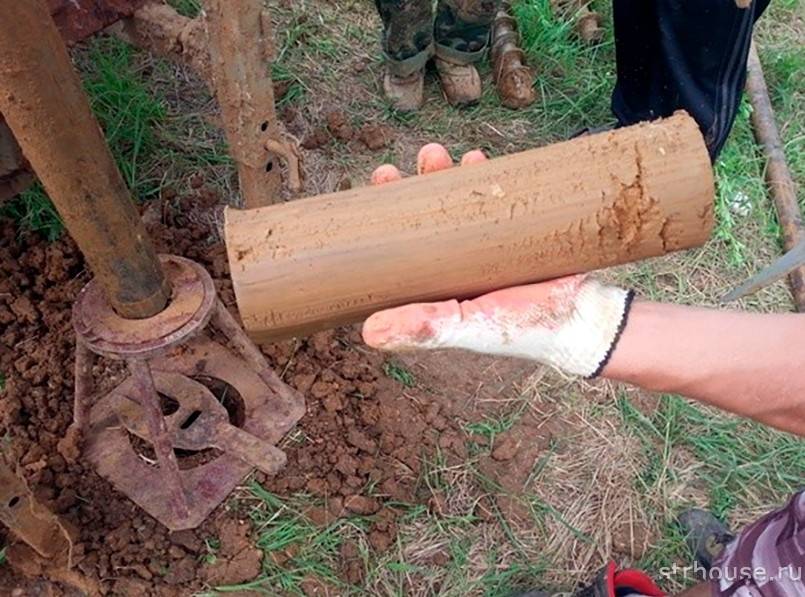

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

Заливка несъемной опалубки

При возведении ограждения может возникнуть вопрос, как сделать несъемную опалубку под забор своими руками. Для этого все компоненты скрепляются как в конструкторе.

Несъемная опалубка под фундамент собирается из различных материалов:

  • пенополистирол;
  • раствор цемента и щепок;
  • фибролит — мелкие древесные опилки с магнезитом.

Выбранные блоки соединяются между собой перемычками. Это предотвращает протекание бетона. Шип-паз скрепляет верхний ряд с первой линией. При использовании блоков подпорки не устанавливаются. Проводится только армирование прутьями, окружность 8 мм.

Заливка цементного раствора проходит слоями по 20 см, с прокалыванием. Чтобы не повредить опалубку раствор заливается с высоты не больше метра.


Несъемная опалубка из пенополистирола.

Несъемная система обеспечивает:

  • меньший объем работ;
  • долговечность и сопротивление коррозии фундамента;
  • правильную геометрию линий.

Монтаж опалубки под забор

Если необходимо устанавливать опалубку для сооружения забора, потребуется выполнять целый комплекс работ. Приведем пример установки опалубочной формы из досок. Для установки формы потребуется:

  • обрезные струганные доски толщиной 25 мм;
  • брус сечением 50×50;
  • крепежные детали;
  • для гидроизоляции потребуется полиэтиленовая пленка либо рубероид.

Порядок работ:

  • подготавливают траншеи;
  • на дне траншеи делаем песчаную подушку толщиной 200 мм, насыпаем слоями с самой тщательной трамбовкой каждого слоя;
  • доски сбивают в щиты в соответствии с планируемой высотой фундамента;
  • теперь можно приступать к сборке опалубки, приступают к установке формы. Щиты ставят в траншее с двух сторон, расстояние между ними должно соответствовать ширине фундамента;
  • под установку вертикальных опор делают расширение траншеи, а чтобы щиты не разъезжались, устанавливают дополнительные раскосы;
  • верхние части щитов распирают, устанавливая отрезки бруса или специальные стяжки;
  • внутреннюю поверхность опалубки гидроизолируют, покрывая рубероидом или пленкой. Эта операция решает сразу две задачи. Во-первых, усиливается гидроизоляция фундамента. Во-вторых, изоляция щитов от бетонного раствора значительно облегчает демонтажные работы;
  • внутреннее пространство форм заполняют арматурой, монтируя каркас в соответствии с проектом;
  • устанавливают вертикальные опоры забора. Как правило, используют металлические трубы, которые приваривают к арматуре. Вместо сварки можно использовать вязальную проволоку;
  • производится заливка жидкого бетонного раствора и его уплотнение.

Разновидности опалубок для ленточного фундамента

В основном используется одна из двух видов конструкции – разборная или несъемная. Каждый из вариантов обладает собственными преимуществами и недостатками, которые необходимо учитывать при выборе, ввиду чего нужно рассмотреть обе опалубки более подробно:

  • Разборные. Опалубки этой разновидности разбираются по завершении застывания залитого бетонного раствора для фундамента сооружения. В дальнейшем все ее элементы можно повторно использовать для данной задачи. В большинстве случаев при создании конструкций применяется древесина. Значительно реже они изготовляются из пластиковых и металлических щитов. Вне зависимости от материала, которому отдано предпочтение, в результате опалубка должна иметь герметичные швы и обеспечивать надежное соединение составляющих компонентов. Несъемные конструкции подходят для заливания фундаментов различной сложности. Они также не менее часто используются при создании отдельных элементов зданий, например, стен и потолков.
  • Несъемные. В отличие от предыдущей разновидности эти опалубки не разбираются после заливания и застывания бетонного раствора, ввиду чего экономится время на их демонтаже. Они отличаются технологичностью и обладают рядом положительных сторон в сравнении с несъемными конструкциями. Изготовляются опалубки этой разновидности из полимерных материалов различного уровня технологичности.
    Чаще всего при создании ввиду своей доступной стоимости используется полистирол. Несъемные опалубки отлично подходят для монолитных сооружений.

Обратите внимание! Неразборные конструкции выполняют теплоизоляционную функцию, обеспечивая защиту фундамента от воздействия низких температур.

Если в месте возведения основания здания не происходит осыпания грунта, а также он обладает оптимальной прочностью и вязкостью, то можно выполнить заливание бетонного раствора непосредственно в предварительно выкопанную траншею для него без создания опалубки, благодаря чему удается снизить расходы материала, а соответственно и общие затраты.

План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема.
Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.

8. Подрезаем нашу опалубку по отмеченному уровню.

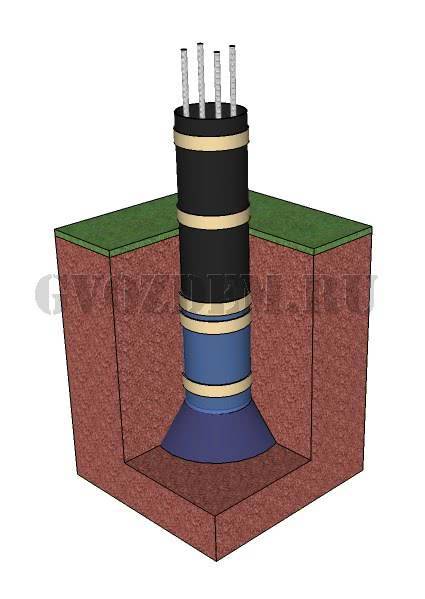

Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. www.gvozdem.ru

Завершающие работы

Заливка бетона

После того, как прутья погрузились в раствор, их следует провернуть вокруг оси, чтобы правильно формировать армирование пяточки. Затем можно полностью заполнять формы, чтобы поднять все колонны на один уровень. Если раствор немного затвердел, формы находятся в фиксированном положении, нужно предельно точно отметить общую высоту всех бетонных опор. Для этого используется лазерный нивелир, возможно обычный строительный гидроуровень.

Используя саморез или карандаш, отмечаются на колонне точные показания, до каких пор следует доливать раствор. Когда происходит доливка, необходимо качественно уплотнять смесь, чтобы дать ей полностью заполнить формы, избежать дальнейшей усадки. В этой ситуации используется промышленные вибрирования, простые штыкования посредством обычного металлического прута.

Чтобы исключить вероятность поломки верхней части опалубки, следует смонтировать несложную деревянную раму. При этом необходимо предусмотреть легкость ее демонтажа. Подобную задачу легко выполнит и металлическая труба, немного превышающая диаметр сваи.

Читайте так же — сколько времени застывает бетон и когда можно снимать опалубку.

Виды подушек

Подушка под фундамент цокольного этажа считается своеобразной прослойкой, разделяющей грунтовый состав и основание сооружения. Чтобы выбрать правильный материал и устроить подушку своими руками, необходимо не только изучить пошаговую инструкцию выполнения работ, но и уточнить особенности почвенного состава на площадке, определить предполагаемую нагрузку.

Из песка

Этот строительный материал считается наиболее доступным и применяется в случаях, когда для строительства выделен небольшой бюджет. Песок отличается определенными свойствами, позволяющими использовать его для проведения подобных работ:

  • подушка из песка устраивается под столбчатый фундамент, возводимый под одноэтажное сооружение;
  • если объект возводится из легких материалов, или уровень грунтовых вод достаточно глубокий.

При выполнении работ обратите внимание на определенные моменты:

  • песчаная поверхность должна получиться максимально ровной;
  • насыпной материал тщательно трамбуется;
  • оптимальная высота подушки – двадцать – сорок сантиметров.

Из гравия

По слабому грунтовому составу один песок оказывается малоэффективным, и площадка усиливается гравием. Этот вариант подготовки не позволяет фундаменту давать усадку.

Подушка из пгс выгодно отличается от предыдущего варианта, как более прочное и выносливое основание, потому что основным компонентом является гравий.

Как делается такое основание? Перед засыпкой щебенки под монолитную плиту фундамента, дно траншеи выстилается речным крупнофракционным песком, который разравнивается и уплотняется. После этого насыпается щебенка до двадцати – двадцати пяти сантиметров высотой. Все уплотняется, чтобы исключить образование пустотных участков.

Песчано-гравийная

Если вами выбран этот вариант подушки под фундаментную конструкцию для дома, предстоит выполнить следующие работы:

  • котлован или траншея по дну прокладываются бутом, диаметр которого не должен превышать пятнадцати сантиметров. Если глубина котлована позволяет, и вы предполагаете, что нагрузка от объекта будет существенной, бут разрешается уложить в два слоя;
  • насыпается слой гравия высотой до десяти – двадцати сантиметров;
  • после этого устраивается прослойка из песка, чтобы укрыть гравий;
  • все обильно увлажняется;
  • в случае необходимости песок разрешается добавить и снова пролить водой, пока поверхность не будет представлять песчаную корку;
  • участок трамбуется и снова поливается.

Такой вариант подушки рекомендован к устройству на глинистой почве. Она не пропускает влагу, защищает от грунтовых вод, но не отменяет необходимость обустройства гидроизоляции.

Подушка такого типа устраивается под хозяйственные постройки, для бани или гаражного помещения.

Бетонная

Такой вариант монолитной основы является наиболее прочным. К сожалению, из-за высокой стоимости материалов и работ, заливка бетонной подушки фундамента применяется редко.

Как правильно залить такую подушку? Технология устройства отличается определенными сложностями:

  • на площадке вынимается лишний грунт;
  • проводится подсыпка, устраивается гидроизоляционный слой;
  • укладывается бетонный раствор высотой до одного сантиметра;
  • по проектной схеме устраивается армирование;
  • заливается бетонная смесь, трамбуется.

Второй способ устройства бетонной подушки – установка железобетонных блоков стандартных размеров, изготовленных в заводских условиях.

Как сделать такую подушку под фундамент? Необходимо выровнять грунт, уложить полуметровый слой песка, установить блоки.

Это интересно: Отделка фасада частного дома короедом — освещаем по пунктам

Расчет буронабивного фундамента с ростверком

Для определения необходимого количества свай, их диаметра и шага между ними, необходимо исходить из габаритов дома и материала для его строительства. Для тяжелых и нагруженных домов расчеты являются достаточно сложными, поэтому для решения такой задачи нужно обратиться в специальное проектное бюро.

Для более легких домов расчеты можно сделать своими силами. Для этого нужно иметь данные о типе грунта на участке и примерной нагрузке от строения. Тип грунта можно узнать самостоятельно, последовательно делая пробы в разных участках будущей площадки под домом.

Длина свай зависит от глубины промерзания грунта в конкретном регионе и в среднем составляет 1,8-2,5м. Самый распространенный диаметр буронабивных свай в частном строительстве составляет 20см.

Чтобы не производить долгих и сложных расчетов, можно воспользоваться готовой таблицей, по которой можно узнать несущую способность буронабивных свай, и, исходя из массы дома, рассчитать их необходимое количество. Для этого необходимо массу дома разделить на несущую способность одной сваи выбранного диаметра.

При выборе расстояния между сваями придерживаются правила, что оно должно быть не более трех диаметров свай. На грунтах с хорошей несущей способностью к этой цифре можно добавить еще 25%. Получается, что для свай, диаметром 20см, расстояние между ними будет равняться 80см.

Первыми на плане свайного поля располагают угловые сваи и сваи под пересечениями несущих стен. Далее равномерно с выбранным шагом распределяют остальные сваи. На последнем этапе планируются сваи под входные группы и пристройки, а также под тяжелые элементы в виде каминов и печей.

Расчет ширины и высоты монолитного ростверка также является сложной процедурой, зависящей от несущей способности грунтов и массы дома. В большинстве случаев, для стандартных построек, он принимается 40-50см в ширину и 20-40см в высоту. Этих размеров вполне достаточно для правильного распределения нагрузок от здания.

Важно помнить, что если монолитный ростверк для буронабивных свай заглублен в землю, он не становится ленточным фундаментом и не начинает перенимать нагрузки от дома. Все нагрузки берут на себя сваи

Это важно учитывать на этапе проектирования фундамента. Это правило так же справедливо при возведении опорно-столбчатого фундамента.

Заливаем фундамент

Стоит отметить, что в зависимости от особенностей конкретного проекта, в приведенную ниже инструкцию могут вноситься существенные изменения, так как универсального, шаблонного решения в таком деле быть никак не может.Например, мы будем рассматривать основание, которое делается для стандартного кирпичного дома, но возможно, вам нужно сделать фундамент для дома из бруса с подвалом. А тут уже можно немного сэкономить…Брус ведь намного легче камня, а значит можно сделать ленту немного тоньше, арматуру использовать меньшей толщины, пропорцию компонентов бетона делать иной и т.п.Так что точно следовать советам, или же вносить коррективы – зависит только от нюансов вашей ситуации.И вернемся к практике – краткая пошаговая инструкция.

      1. Роется котлован внутри периметра будущего дома. Его глубина должна быть не менее двух метров.Грунт на дне котлована максимально выравнивается (по горизонту), сверху засыпается слой песка, который тщательно трамбуется. Песок в данном случае является как бы нивелирующим и амортизационным слоем между землей и будущей бетонной плитой.
      2. Сверху песка нужно раскатать полосы рубероида с размером нахлеста не менее 15 см. Причем места соединений полос нужно обработать битумной мастикой, а края по периметру ямы завернуть вверх по стенам примерно на полметра в высоту. То есть, получится своеобразная гидроизоляционная «чаша».

Совет: не используйте рубероид на картонной или бумажной основе, так как он очень быстро порвется – уже во время заливки бетонной плиты по дну котлована. Лучше всего применять материал на пленочной основе, потому что он более прочный сам по себе и кроме того имеет свойство немного растягиваться при необходимости.

      1. По дну ямы, сверху гидроизоляции делается каркас из арматуры диаметров не менее 6 миллиметров, который будет основой будущей плиты. По сути, такой каркас напоминает большую сетку с размером ячеек примерно 50 на 50 см.
      2. От горизонтального каркаса нужно выпустить вверх, вдоль периметра стен, арматуру. Хватит высоты в полметра. Это нужно затем, чтобы «связать» между собой металлом стены будущего подвала и «пол» — то есть бетонную плиту, залитую по горизонтали по дну котлована.После вязки арматуры заказываем (или делаем своими руками) бетонную смесь и заливаем ее на дно ямы. Толщина плиты должна быть не менее 30 см.

Обратите внимание на то, что для плиты использовать арматуру длиной менее четырех метров очень нежелательно, потому что в таком случае значительно понизится уровень прочности монолита «на излом». Также не стоит заливать бетон в несколько подходов

Если не получается сделать так, чтобы смесь была залита за один раз, то хотя бы не давайте ей полностью высохнуть до момента подачи нового объема раствора.

      1. Когда плита схватится, и по ее поверхности можно будет ходить, по периметру котлована делается опалубка (из досок или плит QSB) для заливки стен, внутри которой предварительно вяжется все тот же каркас из арматуры только уже по вертикали.

На заметку! Опалубка делается на некотором расстоянии от плоскости стенок котлована (обычно хватает полметра). Это нужно затем, чтобы потом между ними было пространство, достаточное для более-менее комфортного крепления утеплителя и гидроизоляционного слоя.

      1. Если опалубка готова, в нее заливается бетон, и когда он высохнет, доски разбираются.Внешняя плоскость стен грунтуется, на нее наносится шпателем битумная мастика, а затем после того, как она высохнет, сверху клеятся листы пенополистирола. Пространство между стенами и землей засыпается грунтом.

Схема изоляции внешних стен подвала

      1. Сверху периметра стен укладываются плиты перекрытия.

В принципе, на этом фундамент под дом с подвалом готов – остается сверху цокольного этажа построить собственно сам дом.

Вывод

Мы с вами ознакомились с тем, как в большинстве случаев делается фундамент под дом с полноценным цокольным этажом, а также с тем, как делается гидроизоляция и утепление такого основания

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
