Опалубка для фундамента: как сделать и установить + способы сэкономить

Этапы строительства ленточного фундамента своими руками

Строительство надежного и долговечного фундамента невозможно осуществить за один день. Все работы следует разделить на несколько этапов, которые осуществляются строго согласно своей очереди. И, конечно же, всё начинается с подготовки участка под фундамент и с выполнения разметочных работ.Подготовительный этап и разметка ленточного фундамента. На данном этапе осуществляется расчистка строительной площадки и её разравнивание чуть больше, чем площадь самого строения (на 2,5-3 метра). Затем используя рулетку, прочный шнур и металлические колья, производят разметку границ будущего основания. При этом выдерживают такую ширину фундамента, которая указана в проекте к дому, плюс небольшой запас на монтаж опалубки.

После этого осуществляется проверка диагонали прямоугольников и углов дома, если никаких отклонений нет, то между металлическими кольями натягивается шнур или толстая леска, которая будет служить в качестве обозначения границ ленточного фундамента. Точно по такому же принципу производится разметка и внутренних границ будущего сооружения.

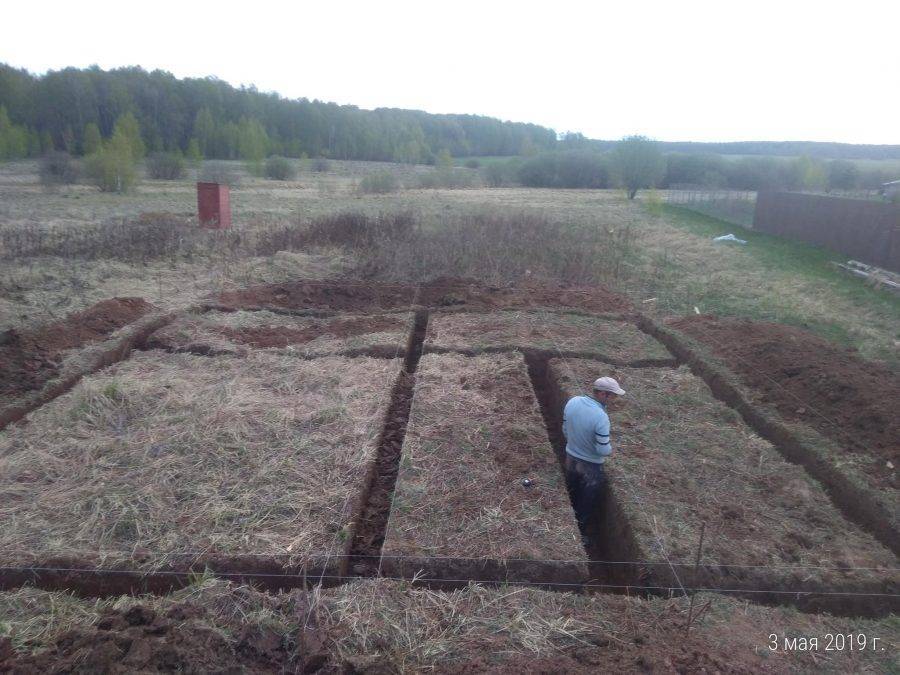

Выполнение земляных работ. Пожалуй, самым сложным и трудозатратным этапом в строительстве ленточного фундамента, является рытье траншей и котлована. Если лишнего времени на самостоятельное выполнение всех вышеперечисленных работ нет, то лучше всего будет нанять для этих целей спецтехнику. В таком случае котлован под дом получится вырыть за 1-2 дня.

Если принято решение рыть траншеи под ленточный фундамент своими руками, то следует проконтролировать ровность дна и не допускать его отклонений по уровню. Также, обязательно нужно будет контролировать углы, они должны быть строго в районе 90 градусов, без отклонений, из-за которых впоследствии обязательно будут перекосы.

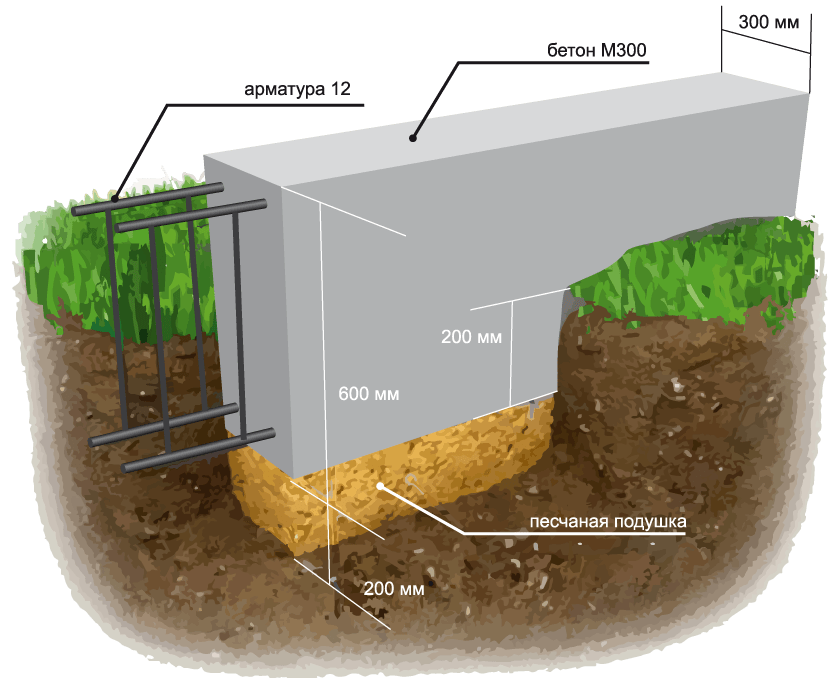

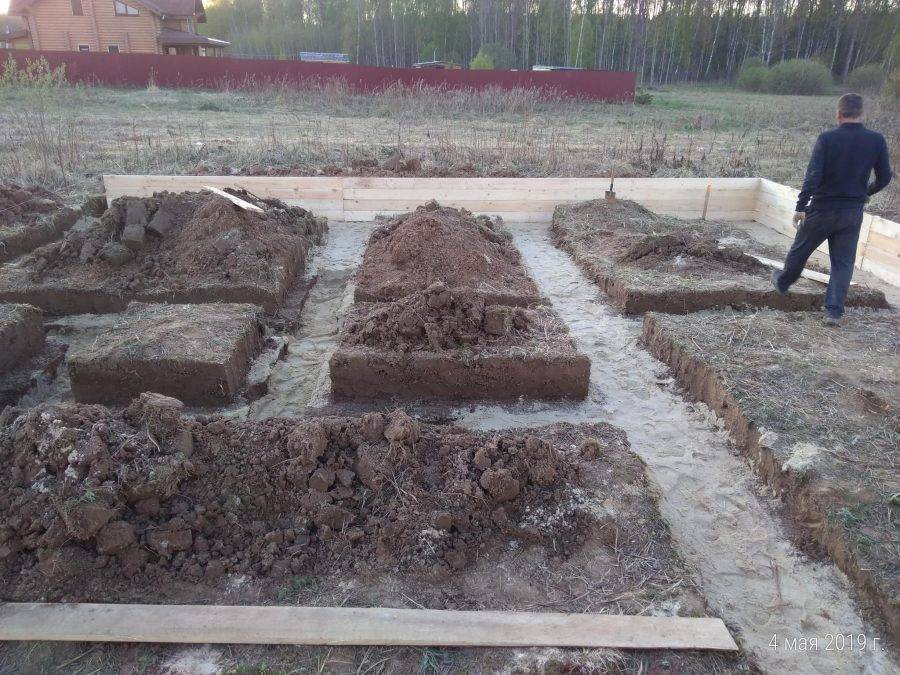

Устройство песчаной подушки под ленточный фундамент. После того, как траншеи под фундамент вырыты, а их дно должным образом выровнено, приступают к устройству песчаной подушки под фундамент. Игнорировать данный строительный процесс нельзя, так как песчаная подушка под фундамент поможет смягчить и правильно перераспределить нагрузки от будущего основания. Требуемая толщина песчаной подушки под ленточный фундамент, не менее 15 см с предварительной утрамбовкой и проливкой водой.

Монтаж опалубки и армирование

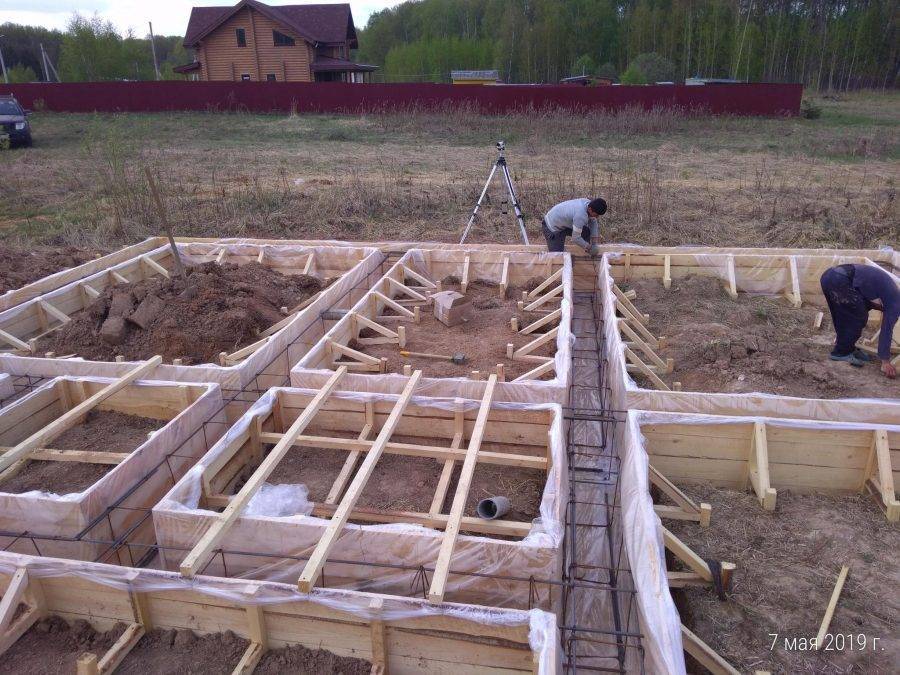

На следующем этапе осуществляется монтаж опалубки под ленточный фундамент. Заливать бетон прямо в траншею с песчаной подушкой нельзя, для этих целей необходимо установить опалубку. Делают её из подручных материалов, кто-то использует для этого двухсантиметровые по толщине доски, ну а кто-то отдает предпочтение щитами, поскольку сборка опалубки в таком случае осуществляется намного быстрее по срокам. Как бы там ни было, но собранная опалубка для ленточного фундамента своими руками должна быть без щелей и несколько выше того уровня, на который будет заливаться бетон.

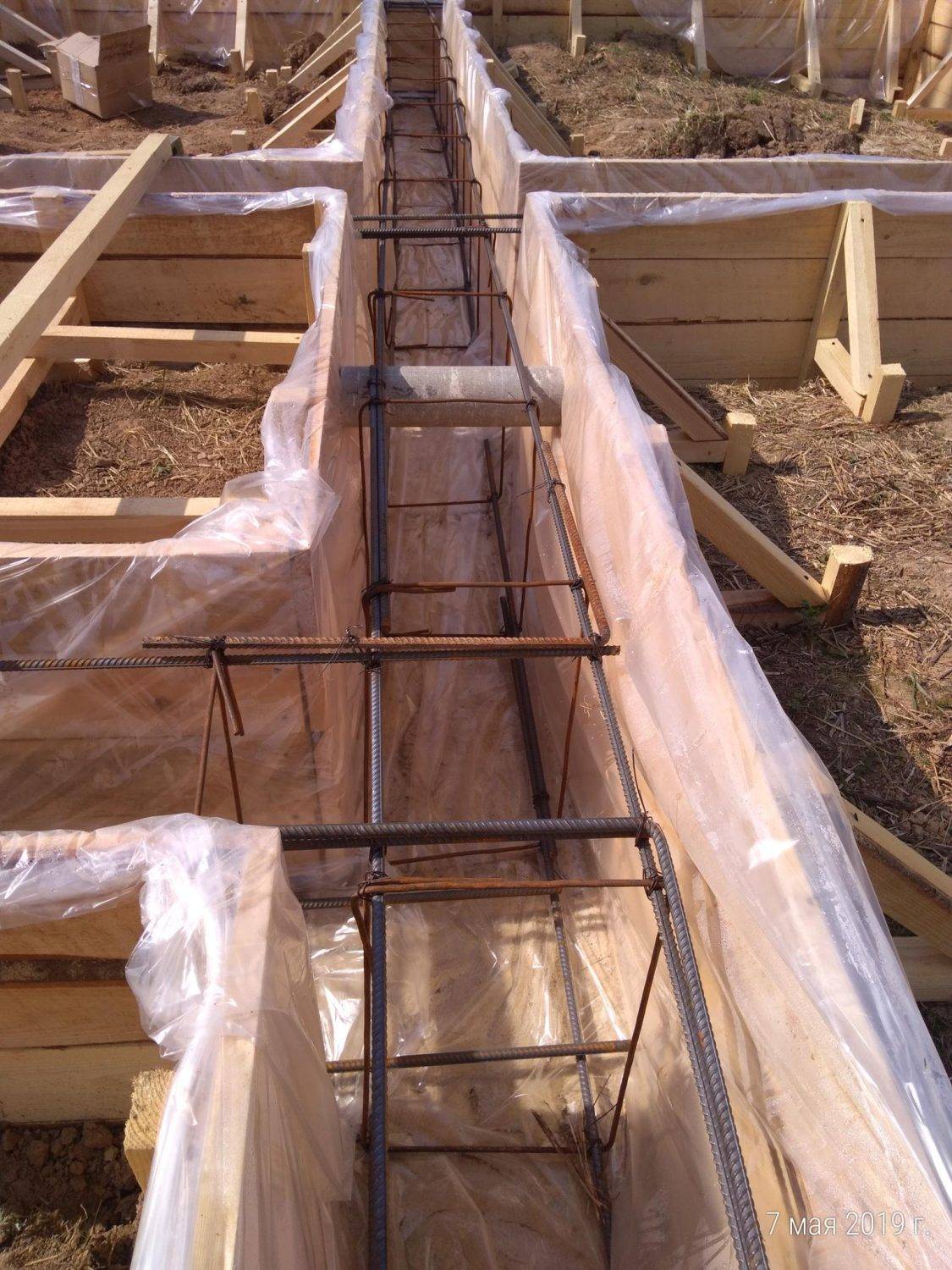

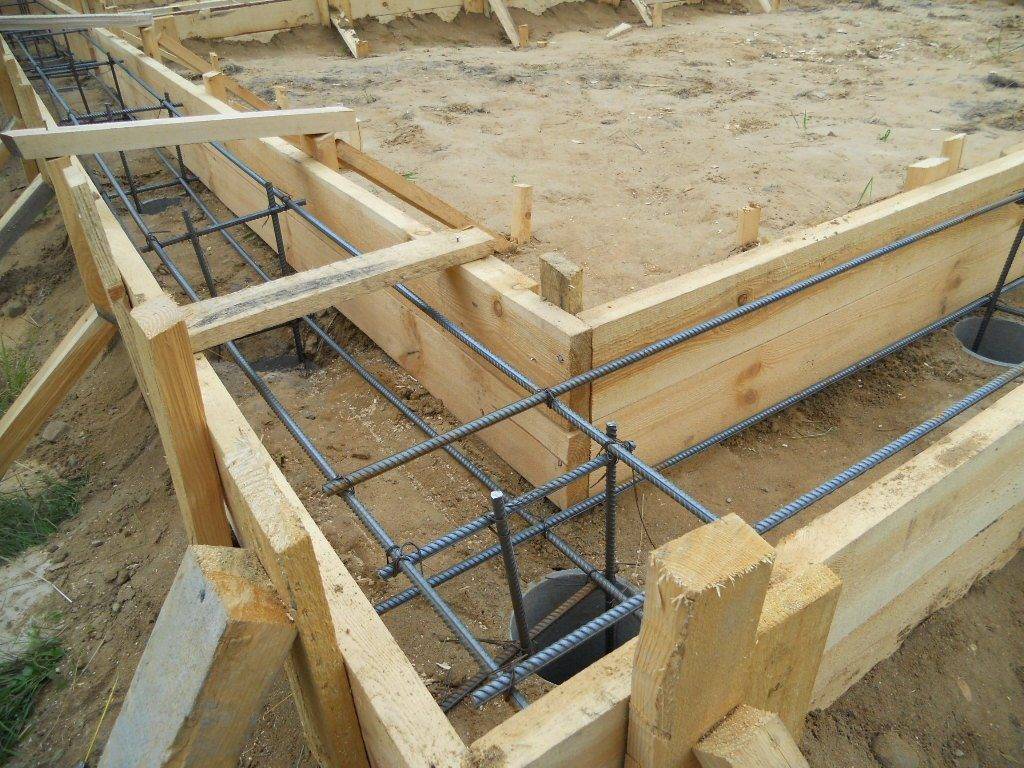

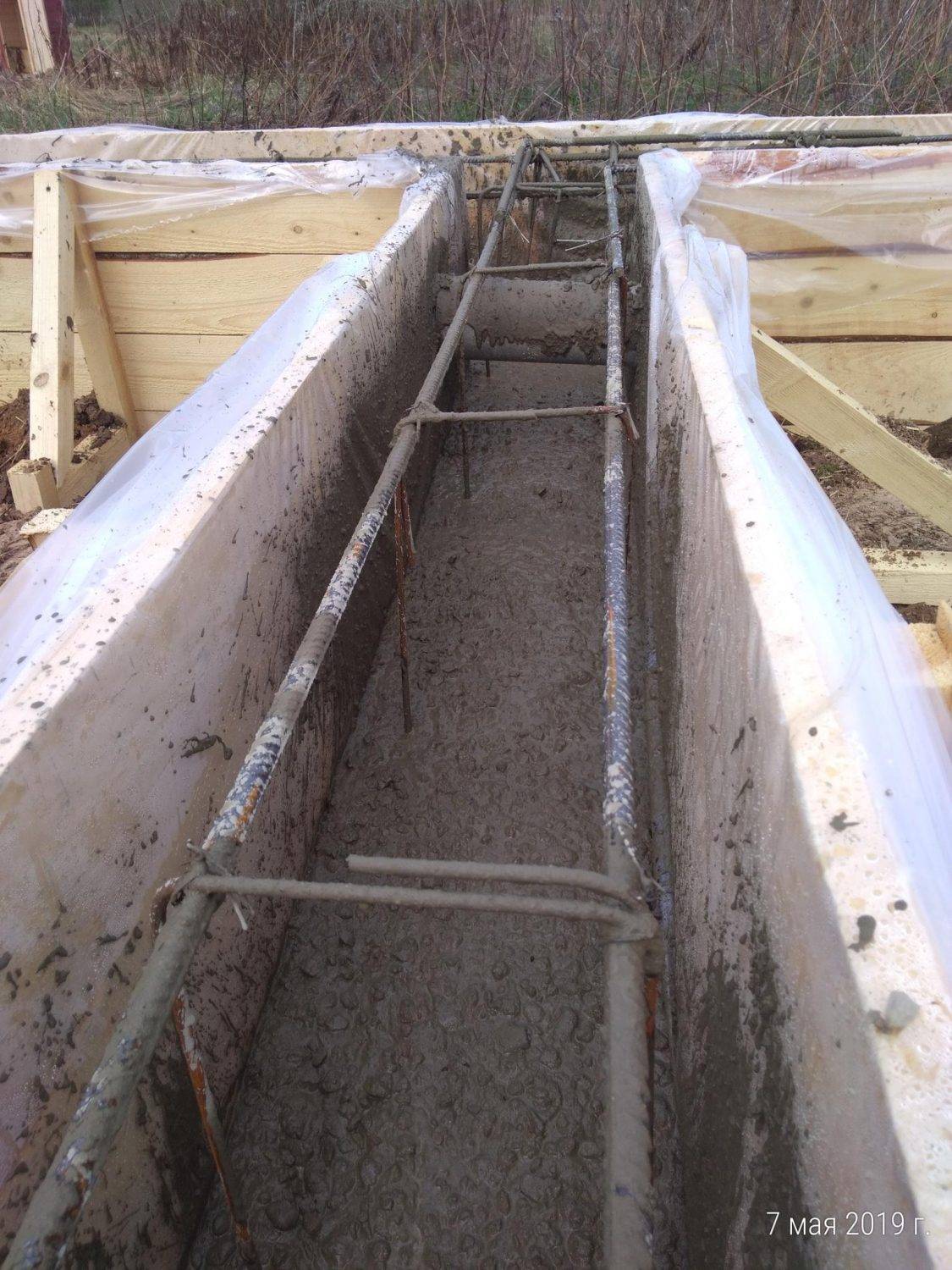

Армирование ленточного фундамента — это самый ответственный процесс, связанный со строительством основания. От того насколько правильно и качественно будут выполнены работы, связанные с армированием фундамента, зависит его надёжность и долговечность. Сначала необходимо выложить на дно траншеи ряд кирпича, на который затем укладывается металлическая сетка из арматуры. Для сборки металлокаркаса используется обычная или стеклопластиковая арматура 12 мм сечением. Прутья арматуры соединяются друг с другом в виде сетки, ячейки которой должны быть размером 15 на 15 см.

Далее арматурная сетка укладывается на кирпичи

Здесь очень важно учитывать отступ с каждой стороны от фундамента до арматурной сетки. Он должен быть не менее чем в 5 см

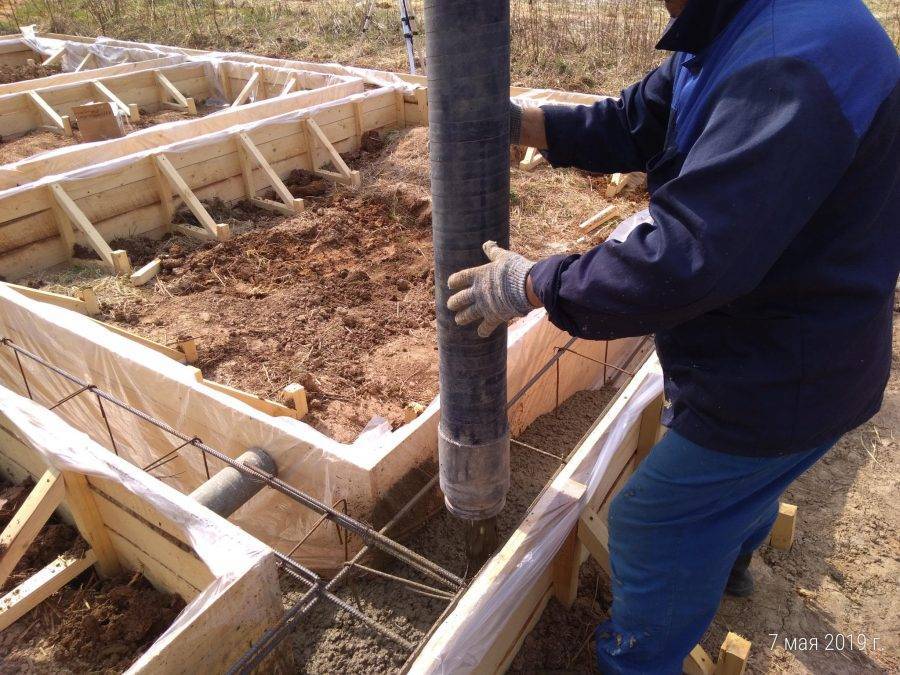

Гидроизоляция ленточного фундамента. Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов.

Несъемная опалубка

Монолитная опалубка несъемной конструкции производится из специальных арболитных или пенополистироловых блоков. Зачастую ее изготавливают из утеплительных материалов. В данном случае она остается в качестве утеплителя, что исключает необходимость в проведении дополнительных работ по теплоизоляции.

Опалубку при строительстве частного дома лучше сооружать из арболита. Преимущество материала заключается в высоких теплоизоляционных качествах. А, к примеру, опалубка лестницы может изготавливаться из других материалов, как правило, дерева, поскольку здесь не такие высокие требования к теплоизоляции.

Несъемная опалубка

Монолитная опалубка несъемной конструкции производится из специальных арболитных или пенополистироловых блоков. Зачастую ее изготавливают из утеплительных материалов. В данном случае она остается в качестве утеплителя, что исключает необходимость в проведении дополнительных работ по теплоизоляции.

Опалубку при строительстве частного дома лучше сооружать из арболита. Преимущество материала заключается в высоких теплоизоляционных качествах. А, к примеру, опалубка лестницы может изготавливаться из других материалов, как правило, дерева, поскольку здесь не такие высокие требования к теплоизоляции.

Как сделать опалубку для фундамента своими руками

Из досок

Распорки для дополнительной устойчивости

Конструкция выглядит, как вертикально установленные щиты, закрепленные брусьями. Для соединения используются саморезы. Все крепления делаются снаружи, чтобы внутри оставалась ровная поверхность.

Для сборки каркаса щитов используется брус 40-60 мм. Стяжки и укосы делаются из разных подручных материалов. Часто для таких целей применяются остатки досок или тонкий брус. Основная задача – качественное закрепление конструкции в сложных местах.

Поскольку доска для опалубки не идеально гладкая, поверхность фундамента будет шероховатой. Обеспечивается лучшая сцепка отделочных материалов с такой поверхностью.

Такие щиты применяются многократно. Конструкция отделывается пленкой изнутри, чтобы было проще ее снять.

Крепление щитов опалубки между собой

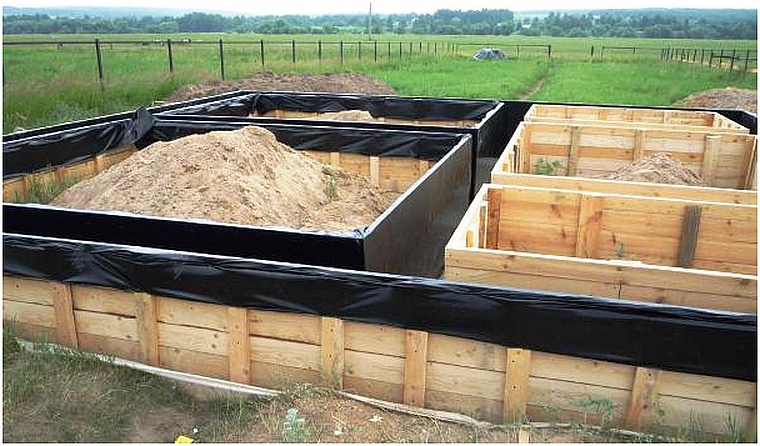

Дно и стены опалубки закрывают полиэтиленовой пленкой

Видео о том, как правильно делать опалубку для фундамента из досок:

Из ОСБ

Такой каркас обходится дороже, однако листовые материалы используются многократно на будущих этапах стройки.

Своими руками очень легко делать опалубку из ОСБ:

• сначала делается каркас из брусков;
• на саморезы прикручивается ОСБ;
• внутренняя поверхность покрывается пленкой.

Обработка внутренней поверхности опалубки полиэтиленом

Из фанеры

Особенности листовой фанеры:

Сделать опалубку для фундамента из фанеры также легко. Листы отличаются по размерам. Фанера вырезается, прикручивается саморезами к вертикальным опорам. Закругленные бетонные основания можно изготавливать из этого материала.

Съемную опалубку

Щиты собираются на земле, монтируются в траншеи, верхние края скрепляются перемычками и деревянными распорками. Внутренняя поверхность ровняется или закрывается пленкой, чтобы раствор не вытекал.

Видео о том, как сделать съемную многоразовую опалубку своими руками:

Несъемную

Несъемную опалубку для фундамента можно сделать из пенопласта.

• материал не поглощает влагу;
• не горит;
• основание здания не требует дополнительного утепления;
• строительные работы можно выполнять даже в мороз;
• устанавливается быстро.

• прослужит около 20 лет;
• технология заливки цементной смеси сложная.

Качественный материал экологичен, не причиняет вред здоровью.

Бетон заливается после проведения этих работ.

• создаются отверстия для водопроводных труб и канализации;
• поверхность требует качественного армирования.

Плиты пенопласта устанавливаются по принципу кладки кирпича для устойчивости.

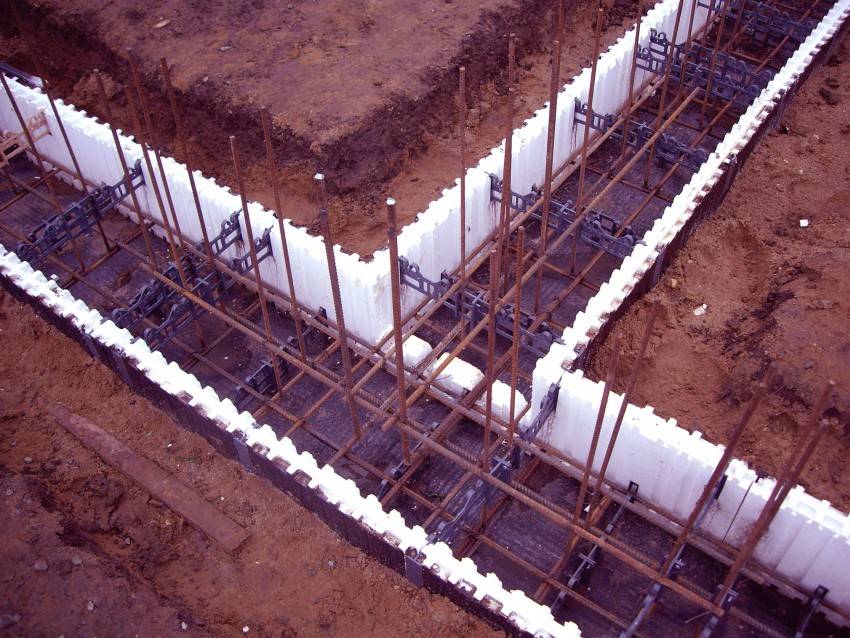

Установка несъемной опалубки

Помимо пенополистирола, для изготовления несъемной опалубки используется бетон. Из него производят пустотелые блоки, которые собираются наподобие деталей конструктора, образуя полую стену нужного размера.

После этого внутрь заливается бетон, заполняя пустоты и образуя монолитную прочную стену. Эта технология появилась раньше, чем полимерная несъемная опалубка, но, в силу разных причин, широкого распространения не получила.

Создание такого внешнего каркаса позволяет решить ряд проблем с жесткостью, плотностью соединения с бетонным заполнением и завершающими работами. Утепление и гидроизоляцию можно производить, не дожидаясь окончательного затвердения бетона.

Появляется экономия строительных материалов, поскольку нужды в обычной опалубке нет.

Методика сборки опалубки проста и не вызывает вопросов. В подготовленную траншею на слой гидроизоляции устанавливаются блоки, наносится слой гидроизоляции на боковые поверхности, после чего устанавливается армпояс и заливается бетон.

Процедура проста и позволяет существенно ускорить создание прочного фундамента.

Как выставить по уровню?

Поверхность фундамента должна быть ровной, так как из-за этого может случится перекос стен, что приведет к дополнительным нагрузкам на основание или его повреждению.

Для того, чтобы правильно все сделать нужно:

1. определить требуемую высоту фундамента в самой нижней точке разметки;
2. приложить уровень (водяной или лазерный), чтобы прочертить начальную полосу;
3. после этого с помощью еще одного уровня прочертить аналогичные полосы на остальных колышках, после чего соединить эти линии в одну.

В некоторых случаях можно выравнивать саму опалубку, чтобы она была маркером. Для этого устанавливаются столбы по периметру траншеи, между которыми натягивается леска или веревка. Их можно выровнять с помощью уровня. Также можно сделать ровную опалубку просто спиливая верхнюю часть так, как это нужно.

Съемная и несъемная

По принципу использования опалубка бывает съемной (разборной) и несъемной.  Как понятно из названия, съемная разбирается после того как бетон наберет прочность выше критической (порядка 50%). Потому она может быть использована несколько раз. В зависимости от материала один и тот же комплект может выдержать от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые — сотен раз.

Съемная опалубка демонтируется после того как бетон набрал 50% прочности

Несъемная опалубка становится нераздельной частью фундамента. Такие системы стали использовать относительно недавно. Делают их в основном из экструдированного пенополистирола. Выпускаются блоки разной конфигурации, которые соединяются между собой при помощи замков и металлических шпилек. Из блоков, как из конструктора, набирается необходимая форма.

Несъемная опалубка становится частью фундамента — она по совместительству еще и теплоизолятор

Несъемная опалубка из пенополистирола не только придает форму, но также одновременно является тепло-гидро изоляцией, также имеет звукоизолирующие свойства. Стоит она немало, но сразу решает много проблем, причем значительно сокращается время, затрачиваемое на устройство фундамента.

Есть еще один вид несъемной опалубки — пустотелые бетонные блоки. Они также есть разной конфигурации — стеновые, угловые, с радиусом и т.д.  Состоят из двух-трех стенок и нескольких перемычек, удерживающих стенки в определенном положении. Соединяются друг с другом при помощи замков, армируются прутами.

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Сборка опалубки для монолитной плиты

Устройство монолитного фундамента предусматривает заливку бетона в горизонтальную конструкцию опалубки. Для ее возведения используются деревянные доски и влагостойкие фанерные листы.

Для самостоятельного изготовления конструкции лучше выбирать фанерные листы толщиной до 22 мм или обрезные доски толщиной от 22 до 36 мм.

Монтаж опалубки для монолитного фундамента выполняется по следующей схеме:

В некоторых случаях поверхность каркаса застилается пленкой для создания гидроизоляционного слоя. Это обеспечит легкий демонтаж опалубки и ровную поверхность бетонного основания.

При монтаже рекомендуется отдавать предпочтение телескопическим опорам, которые отличаются надежностью, прочностью и износостойкостью. Каждый из таких элементов способен выдерживать вес до 2000 кг.

Как дополнительно укрепить данное устройство?

Вес бетона очень велик, и нагрузки на опалубку при заливке способны разрушить ее или создать щели, через которые бетон будет вытекать наружу. Для укрепления используются дополнительные элементы, усиливающие стенки и принимающие на себя нагрузку от веса бетона.

Обычно на расстоянии около 50 см от внешней поверхности в грунт забивают колья, к которым прикрепляются наклонные упоры. Кроме того, снизу укладываются горизонтальные упоры, плотно вставленные между кольями и нижним краем щитов.

В результате образуется ряд дополнительных креплений, увеличивающих устойчивость опалубки и предохраняющих ее от разрушения.

Опалубка для забора своими руками: пошаговая инструкция

Формирующая конструкция используется не только для заливки фундамента жилых и хозяйственных построек. Необходимость в опалубке присутствует и при монтаже некоторых защитных сооружений. Прочное основание забора гарантирует защиту участка от проникновения посторонних лиц.

Возведение забора не обходится без заливки фундамента

Перед началом монтажа опалубки в этом случае также понадобится провести определенную подготовку. Первым делом нужно выполнить разметку периметра будущей конструкции. Затем выполняется подготовка грунта, предполагающая удаление растительности, камней, мусора и других преград, которые могут помешать установке опалубки под забор. Далее можно приступить к рытью траншеи. При этом стоит учесть несколько правил. В точках, соответствующих установке опорных элементов (столбов), глубина должна достигать 80 см. Аналогичный показатель для пролетов составляет 50 см.

Как самому построить опалубку под фундамент забора? Дома выполнить данное приспособление не так сложно. С подобной работой может справиться даже человек, не имеющий соответствующего опыта. Для организации формирующей конструкции под основание ограждения следует придерживаться поэтапного алгоритма действий.

Первым делом нужно усилить гидроизоляционные качества древесины, из которой будет выполняться опалубка. С этой целью чаще всего применяют отработанное машинное масло. Далее производится установка вертикальных кольев. Дистанция между ними должна быть не меньше 50 см, но и не больше 1 метра.

Фундамент нужен даже для забора из профнастила

Затем выполняется монтаж опорных стоек из бруса и производится фиксация к ним щитов. Для закрепления в этом случае используют обычные гвозди или же саморезы. На следующем этапе необходимо стянуть щитовое ограждение проволокой и установить арматурную сетку.

После монтажа арматуры производится фиксация верхней части каркаса. Для этой цели применяют деревянные бруски. В углах располагаются скобы, выполняющие крепежную функцию. На заключительном этапе потребуется заделать щели в конструкции. На этом заканчивается монтаж опалубки для основания забора.

Самостоятельная установка опалубки для основания жилой или хозяйственной постройки требует серьезной подготовки. Помимо составления плана, следует выполнить расчет количества необходимых материалов. Перед сборкой данной конструкции рекомендуется изучить все возможные видеоматериалы на данную тематику.

• https://stroyday.ru/stroitelstvo-doma/fundament-doma/opalubka-dlya-fundamenta-svoimi-rukami.html
• https://stroychik.ru/fundament/opalubka-dlya-fundamenta
• https://househill.ru/fundament/pod-dom/kak-sdelat-opalubku.html
• https://bouw.ru/article/opalubka-dlya-lentochnogo-fundamenta
• http://remoo.ru/fundament/opalubka-dlya-fundamenta-svoimi-rukami

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

• щиты для придания формы;
• крепеж для фиксации щитовых ограждений;
• дополнительные леса для фиксации щитов.

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его вентиляции

Опалубка из полистирола

Несъемная опалубка из пенопласта уже упоминалась нами чуть выше, когда мы говорили о съемной и несъемной опалубке. Пенополистирол имеет высокие теплотехнические показатели, позволяющий повысить энергоэффективность возводимых построек при его использовании в качестве несъемной опалубки. Фундамент с несъемной опалубкой из Пеноплэкса показан на фото ниже:

Также для строительства фундаментов с использованием пенополистирола в качестве несъемной опалубки можно использовать блоки EPS:

Видео устройство фундамента с несъемной опалубкой из пенополистирольных блоков вы можете посмотреть ниже:

Требования к фундаменту

Независимо от основного назначения будущей постройки, требования к ленточному фундаменту необходимо строго выполнять. Это продиктовано строительными нормами и правилами, которые позволяют обеспечивать качественную и надежную опору новому зданию. Новая бетонная заливка должна соответствовать ряду критериев:

1. Прочность. Правильный ленточный фундамент способен выдерживать значительные механические нагрузки без осыпания и появления трещин.
2. Достаточная глубина траншеи.
3. Обязательное наличие качественной дренажной системы, которая будет обеспечивать отток воды при сильных дождях, таянии снега и льда.
4. В заливке должен присутствовать армированный каркас, который препятствует появлению трещин в фундаменте.
5. В самостоятельной работе по заливу ленточного фундамента следует использовать только качественные материалы, а цементный раствор замешивать в рекомендуемых пропорциях для придания бетону должной консистенции.
6. Для уменьшения потерь рабочего раствора лучше использовать опалубку. Деревянные контуры в процессе заливки обеспечивают герметичность жёлоба под фундамент, и не допускают протекания цементирующего состава.

Заключение

Опалубка придает фундаменту нужную форму и защищает от растекания.
Конструкции бывают съемными и несъемными. Съемные части опалубок используют повторно при строительстве, а неразборные защищают фундамент от холода и влаги

Отличие также состоит в том, чем готов пожертвовать строитель – деньгами или временем.
Количество досок зависит от размеров основания, а толщина – от плотности и высоты раствора.
Важно знать, из какой доски соорудить опалубку. Для домашнего строительства оптимальным вариантом является сосна, береза или ольха 18-25% влажности.
Сборку конструкции выполняют после подготовки участка и формирования траншеи.
