Видеонаблюдение для частного дома своими руками

Как усилить сигнал с помощью антенны

Для беспроводного контроля системы видеонаблюдения требуется либо проводной интернет, который в дачных посёлках является редкостью, либо 3G-модем. Стандартный модем, как правило, работает на частотах до 2100 МГц, что бывает недостаточно. Поэтому нужно как-то усилить его приёмо-передающие возможности, а для этого потребуется усилитель сигнала, например, антенна Харченко. Её можно сделать своими руками из следующих материалов:

  • антенный провод (порядка 6 м);
  • соединитель для проводов;
  • медная проволока диаметром 1-6 мм;
  • пластиковый колпачок от шариковой ручки;
  • паяльник, олово и канифоль;
  • отрезок гетинакса с медным покрытием или фанеры с алюминиевой фольгой.

Антенна Харченко

Сборка антенны-усилителя

Когда всё подготовлено, можно переходить к непосредственному изготовлению усилителя сигнала. При сборке не торопитесь, соблюдайте элементарные правила безопасности.

ИзображениеОписание процесса
Берём кусок медной проволоки и размечаем его, делая риски через 37,1 мм. Остаток не отрезаем
Сгибаем проволоку по отметкам под углом 90º
Должна получиться вот такая конструкция из двух квадратов. Посередине оставляем щель около 2,5 мм. Оставшийся «хвостик» также сгибаем под углом 90º перпендикулярно контуру
Теперь берем гетинаксовую плиту с медной фольгой с одной стороны
На стороне без фольги делаем разметку для нахождения центра
Сверлим по центру отверстие под колпачок
Колпачок должен выглядывать на 17 мм над поверхностью плитки
В колпачке под углом около 45º сверлим отверстие под высокочастотный кабель
Пропаиваем места присоединения кабеля к контуру так, как показано на фото
Зачищаем и облуживаем центральную жилу и экран кабеля
Припаиваем кабель к контуру антенны, причём экран крепим к стороне с «хвостиком»
Пропускаем кабель в колпачок и вставляем в него же контур антенны, как показано на фото
Фиксируем всё при помощи термопистолета и силиконового клея
Готовая конструкция должна выглядеть и устанавливаться в таком же положении, как на фото. Другой конец кабеля чаще всего наматывают на 3G-модем или при помощи специального штекера подключают к роутеру

4 Выбираем важнейшие элементы системы для дачи и дома

Так как наиболее важным элементом домашней сети является видеорегистратор, закупку необходимых деталей для всей системы начинают именно с него. Стандартные модели DVR обеспечивают возможность получать видео и аудио-сигналы одновременно с нескольких разных видеокамер, записывать сигнал на жесткий диск, использовать флешки и Micro-SD, управлять системой с помощью мышки, потому необходимо выбирать модели, имеющие максимальное количество USB-портов.

Если вы не знаете иностранных языков, то выбирайте только те регистраторы, которые имеют меню на русском, это избавит вас от многих проблем при настройке работы системы. Кроме того, ДВР должен иметь возможность управлять движением камер, если они поддерживают такие функции, принимать команды через специальные программы, устанавливаемые на компьютер и смартфон собственника

Обращайте внимание и на размер регистратора. Чем меньше это устройство, тем проще будет его незаметно установить в доме

Второй важной деталью домашней сети является жесткий диск. Наружное наблюдение может работать и без него, но в этом случае просматривать изображения с камер можно будет только в режиме онлайн, без хранения отснятого материала за предыдущее время. HDD для системы безопасности дома следует брать емкостью не менее 1 Тб

Такого объема будет достаточно для хранения видеозаписи последних 25 дней с двух камер разрешением 720p. Чем больше камер вы устанавливаете и чем дольше хотите хранить видеозаписи, тем больше места на жестком диске вам понадобится. Кстати, для системы можно использовать только ноутбучный HDD 2,5 дюйма.

Самая дешевая, но совсем не маловажная часть системы – кабели и провода

Они имеют важное значение, так как именно они обеспечивают соединение камер с регистратором и жестким диском. Для наружного монтажа необходимо использовать только надежные кабели, способные на протяжении долгого времени выдерживать перепады температур и негативные влияния осадков

Так как ваша система безопасности будет работать от электричества, ей потребуется блок питания для преобразования розеточного напряжения 220 В в компьютерное напряжение 12 В. Практика показывает, что элементы видеонаблюдения чаще выходят из строя из-за скачков напряжения, чем от погодных условий или действий злоумышленников, потому экономить на блоках питания и ИБС нельзя.

Для экономичных домашних систем следует использовать хотя бы средние UPS, способные на протяжении полутора часов обеспечивать электрической энергией установленные камеры, видеорегистратор и роутер. Более мощные устройства могут обеспечивать приборы электропитанием и на протяжении более длительного времени, но стоят они существенно дороже.

Экономить нельзя не только на UPS, но и на камерах. Для каждой системы количество и характеристики камер необходимо определять индивидуально. В некоторых случаях достаточно простых стационарных устройств с креплением к вертикальным или горизонтальным поверхностям, но для более сложных систем требуются камеры с поворотными механизмами, инфракрасной подсветкой, защитой от вандализма, микрофонами, сменными объективами и другими улучшениями.

Самое главное – выбрать камеры с подходящим разрешением. Сразу нужно отказаться от аналоговых устройств с разрешением сигнала в 360*288 или 640*480. Вам требуются цифровые приборы, передающие сигнал в качестве 720p или лучше. Но камеры FullHD могут сильно увеличить стоимость всей системы наблюдения, а также предъявляют повышенные требования к устанавливаемому видеорегистратору, жесткому диску, а также сетевому каналу. Кстати, вовсе не обязательно покупать самые дорогие камеры на рынке, современные китайские аналоги почти ничем не уступают более дорогостоящим устройствам от известных производителей, а еще позволяют экономить.

Технологии

Оборудование бывает цифровым и аналоговым. Ай пи техника показывает качественную картинку. Подключение к нему осуществляется с помощью видеорегистратора или через сетевой модуль, что дает возможность смотреть трансляцию с любого гаджета на расстоянии.

Аналоговая слежка – более простая, в ней используют дешевые камеры, которые служат для локального контроля сразу в том же помещении.

Аналоговое видеонаблюдение должно состоять из следующих элементов:

  • видеокамеры AHD или HD-TVI;
  • платы захвата или видеорегистратора – это обязательное звено, поскольку именно на нем происходит изменение данных в цифровой вид;
  • жесткий диск, если покупатель желает записывать трансляцию;
  • выход в интернет;
  • функции записи и воспроизведения хранилища;
  • кабель;
  • коаксиальный провод или витая пара;
  • коннекторы или пассивные передатчики – в зависимости от выбора предыдущего варианта;
  • активные усилители, если наблюдение устанавливается на большое расстояние от 400 метров;
  • штекер питания для подпитки видеокамер – источник 12 вольт;
  • аккумулятор – это актуально при отключении электричества;
  • роутер – для возможности просматривать видео удаленно.

При выборе аналоговой технологии можно применять разные кабели. Это зависит от месторасположения – снаружи или внутри помещения. Силовой провод используется для питания видеоустройств электричеством. Камеры расположены до 110 метров от регистратора.

Питающее напряжение равно 12 вольт, ввиду чего можно воспользоваться обычным многожильным кабелем из меди.

Второй вариант – витая пара. Такой кабель обладает способностью передавать сигнал на огромное расстояние. Будет идеально, если хозяин применяет его в дуэте с активными передатчиками. Иначе нет смысла в его использовании.

Коаксиальный кабель оснащен центральной жилой из меди. Он предназначается для соединения звена между видеоаппаратурой и регистратором. Через него сигнал проникает на видеорегистратор.

Комбинированный вариант применяется для одного оборудования, которое смонтировано на объекте.

IP-видеонаблюдении должно состоять из элементов:

  1. IP-камеры;
  2. видеорегистратор;
  3. сетевой кабель пятый категории (витая пара);
  4. электрический кабель;
  5. коммутатор;
  6. роутер.

Способы получения изображения

Видеонаблюдение для дачи не является самодостаточной системой безопасности. Одной из основных функций, определяющей её эффективность, является оперативность информирования владельца о возникновении чрезвычайной ситуации. Таким образом, вопросы передачи сообщений и удаленного доступа являются наиболее приоритетными.

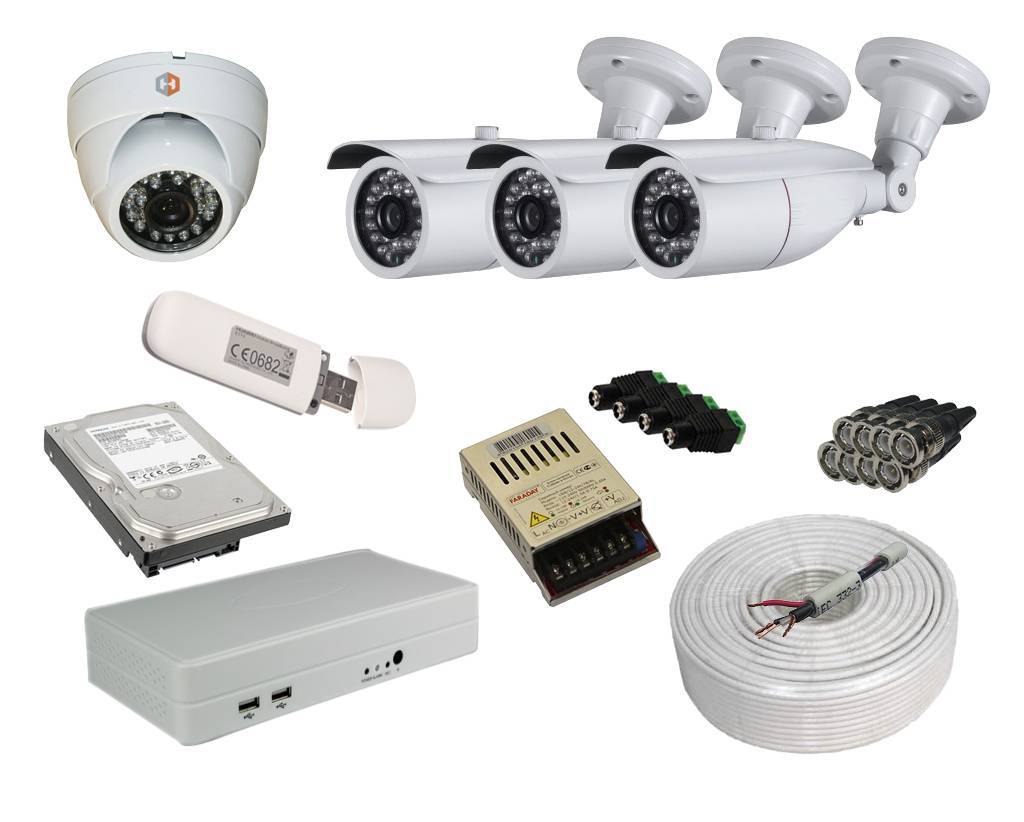

Предположительное комплектация системы видеонаблюдения для дачи ФОТО: securecam.ru

Через интернет

Наличие интернета предоставляю чрезвычайно широкие возможности удаленного контроля системы видеонаблюдения. Внешнее управление может быть реализовано следующими способами:

Связь с одной IP камерой напрямую или через ddns сервис. Настройка происходит следующим образом:

  1. Камера подключается к ПК к через USB соединение. В окне любого браузера вводится её ip-адрес (указан на коробке или на самой камере);
  2. В настройках камеры найти поле ip-адрес и изменить значение на адрес, полученный от провайдера (белый ip-адрес стоит довольно дорого) или от одного из DDNS сервисов (специальные сайты, которые можно получить доступ бесплатно или за небольшую плату);
  3. Обязательно необходимо изменить заводские настройки логина и пароля.
  4. Теперь со смартфона или ПК можно зайти на IP видеокамеру, указав в адресной строке браузера её ip-адрес.

Рабочий интерфейс DDNS сервиса — страница регистрации камеры ФОТО: markevich.by

Связь через облачный сервис. Многие производители оборудования для систем видеонаблюдения создают собственные облачные сервисы. Какие ресурсы предназначены для автоматического подключения IP камер и используется как виртуальные видеорегистраторы, предоставляя возможность пользователю получать удаленный контроль и хранить видео данные. Как правило,  облачные сервисы производителя бесплатные, но предоставляют минимум функциональных возможностей.

Рабочий интерфейс облачного сервиса системы видеонаблюдения ФОТО: habr.com

Через GSM модем

В большинстве случаев интернет провайдер не имеет технической возможности для предоставления услуг владельцем дач. Или прокладка кабеля и подключение стоит очень дорого. Выходом из сложившейся ситуации является использование сотовой связи. Специальные GSM-модемы подключаются к видеорегистратору или роутеру. Однако, при этом только предоставляют канал сотовой связи. Оборудование нужно настроить следующим образом:

  1. Если ip-видеокамер несколько, то для работы с ними необходимо произвести проброс портов. Это действие заключается в присвоении каждой камере уникального, статичного локального IP-адреса. Выполняется через службу (подпрограмму) DHCP.
  2. Ip-адрес роутера настраивается аналогично, как было описано выше, через выделенный IP адрес или DDNS сервис.

Управление системой видеонаблюдения через смартфон ФОТО: tulskaya.flado.ru

3 Планирование наблюдения – первый этап к безопасности жилища

Прежде чем закупать оборудование для домашней системы безопасности, необходимо детально продумать план охраняемой территории и ответить на несколько важных вопросов. В первую очередь следует решить, где лучше всего установить видеорегистратор? DVR представляет собой мини-компьютер, который будет записывать сигнал с установленных камер и транслировать его на устройства мультимедиа – телевизор и смартфон. Устанавливать видеорегистратор следует в сухом месте с комнатной температурой, он должен быть максимально удаленным и скрытым от возможного внимания злоумышленников. Это центр системы безопасности и его очень легко вывести из строя.

Современные системы безопасности видеонаблюдения

Далее следует определить территорию, которую необходимо отслеживать с помощью камер, выбрать оптимальную высоту установки таких приборов, ширину горизонтального угла и общее их количество. Профессионалы рекомендуют размещать камеры на максимально большой высоте, а также выбирать модели с узким горизонтальным углом обзора, широкоугольные объективы выдают картинку худшего качества, хотя и охватывают больше территории. Число устанавливаемых камер зависит от целей установки системы наблюдения, а также от технических характеристик и возможностей используемого регистратора. Современные DVR имеют от 4 до 16 каналов, то есть позволяют использовать от 4 до 16 камер наблюдения. Лучше покупать видеорегистратор с числом каналов, немного превышающим количество монтируемых камер, в этом случае вы сможете со временем модернизировать установленную систему, добавить камеры и сделать дом еще более защищенным.

Камеры, используемые в домашних сетях безопасности, могут сильно отличаться друг от друга по характеристикам и конструктивным особенностям. На рынке представлены устройства, предназначенные для монтажа на стены и потолок, для скрытой установки, оснащенные электрическим мотором для вращения и т. д. Конструкция камер определяет и возможные внешние условия их нормальной эксплуатации. Самые дешевые камеры могут работать только в комнатных условиях, они не способны выдерживать дополнительные нагрузки от высоких и низких внешних температур.

Очень важно определить и расстояние от камер до DVR. От удаленности оборудования зависит протяженность используемых для подключения кабелей

Причем необходимо рассчитывать длину каждого кабеля с добавочным расстоянием. Провода не получится просто протянуть от регистратора до камер, их нужно будет аккуратно проложить вдоль стен, а желательно и вовсе скрыть за облицовочными материалами.

Современные системы безопасности должны предоставлять собственнику дома возможность в любой момент получить доступ к изображениям с камер через интернет. Лучше всего для этого использовать проводных интернет-провайдеров, предоставляющих своим клиентам интернет через оптоволокно с высокой скоростью или ADSL линию. Рекомендуется подключать интернет, скорость которого выше 1 Мб/с, и со статичным IP адресом.

Заранее необходимо определить, через какие устройства необходим доступ к картинкам с камер. Если нужно обеспечить возможность наблюдения за территорией через домашний телевизор, следует проложить HDMI-кабель от DVR к телевизору.

Помимо основных элементов домашней системы безопасности, для ее простого и быстрого монтажа могут потребоваться и дополнительные аксессуары:

  • кабель-каналы – специальные коробки для монтажа проводов на поверхности стен;
  • лампы с датчиками движения, которые будут освещать территорию вокруг дома, они позволят даже с простых камер получать хорошую картинку в темное время суток;
  • ИБС – источник бесперебойного питания для работы системы безопасности при отключении электричества.

Этапы проектирования видеонаблюдения

Решая создать видеонаблюдение через интернет своими руками, необходимо грамотно составить проект. Справиться с этой задачей помогут специалисты из компаний, которые оказывают подобные услуги, но на деле все предельно просто.

Вы просто продумываете схему расположения камер таким образом, чтобы их объективы могли зафиксировать как можно движения, то есть, они должны быть направлены на самые явные места появления людей: порог, место перед калиткой, ворота, обходные дорожки вокруг дома. Также размещают камеры с направлением объектива на окна, особенно, панорамного типа, через которые проще всего проникнуть в здание.

В общем плане процесс проектирования можно разделить на этапы:

  • сначала продумываете места установки камер;
  • прорабатываете способы прокладки кабелей сигнального и питания. Они должны быть проложены так, чтобы не были видны и доступны для порчи;
  • также следует правильно размещать камеры, чтобы их нельзя было испортить из зоны, которая не просматривается объективом устройства;
  • учтите эффективную длину кабеля. Для передачи цифровых данных его длина может составлять 100 м без промежуточных соединений. Если потребуется передавать информацию на большее расстояние через LAN и розетку RJ45, то необходимо использовать промежуточные свечи, как и при построении обычной локальной сети.

Определяем количество зон наблюдения

Существует несколько простых способов построения системы видеонаблюдения в квартире своими руками при расчете количества зон видео контроля. Первым делом необходимо определить наиболее просматриваемые места. Необходимо установить камеру так, чтобы в объектив уместилось как можно больше пространства. Как правило, таким местом является точка крепления в дальнем углу под потолком в направлении прохода как минимум в два помещения.

Также следует разместить камеры в направлении окон, если квартира располагается на первом и втором ярусе. Это наиболее опасные уровни, так как проще проникнуть внутрь. Разумеется, система видеонаблюдения без сигнализации лишь зафиксирует факт кражи и порчи имущества, а не предотвратит.

Выбираем места для установки

Если необходимо построить видеонаблюдение в квартире или частном доме, то следует грамотно выбрать места размещения камер. Ими должны быть хорошо просматриваемые и наиболее важные зоны. В частности, одна камера должна быть закреплена с направлением объектива на входную дверь. Также следует установить еще одно устройство снаружи квартиры, чтобы организовать контроль за наружной обстановкой. Также, по камере с направлением на каждое из окон.

В среднем на одну квартиру с 3-мя жилыми комнатами требуется 4 камеры. Такой комплект можно подключить к домашнему роутеру, что значительно облегчает задачу. Также рекомендуется использовать устройства с сетью Wi-Fi, чтобы исключить прокладку сетевого кабеля, ограничившись только питанием от внешнего источника 12 В.

На что смотреть при выборе

Рассмотрим основные моменты, которые стоит учитывать во время выбора уличной камеры видеонаблюдения.

  • Разрешение видео. Определяется типом и размером сенсора, построенного в основном на CMOS-матрице, обладающей низким энергопотреблением в статистическом состоянии. Соответственно, чем больше разрешение, тем лучше качество.
  • Сжатие видео. Чтобы передавать видео по потоковым каналам и хранить внутри устройства, необходимо сжатие, дабы не занимать много пространства. За это отвечает сигнальный процессор, от производительности которого зависит кодек. На данный момент IP видеокамеры поддерживают три кодека: H.264, MPEG4, MJPEG. Последний вариант является покадровым методом сжатия видео с помощью алгоритма сжатия изображения JPEG, в основном используется в бюджетных агрегатах. Кодек нечувствителен к ресурсам процессора камеры, поэтому и получил широкое распространение. Коэффициент сжатия у данного кодека наименьший. Специалисты рекомендуют использовать современный H.264 кодек.
  • FPS. Важный параметр, от которого зависит объем файла при передаче по сети и хранении в сетевом хранилище. В современных камерах этот параметр составляет 10-30 кадров в секунду. На практике стоит ограничение в 10-15 кадров, чего вполне достаточно. Делается это прежде всего, чтобы снизить нагрузку на сеть и оптимизацию занимаемого места на сервере. Так как видеофайл с частотой в 30 кадров в секунду будет “тяжелее” в 3 раза того же файла, но уже со скоростью в 10 FPS, конечно, при использовании одного и того же кодека сжатия.
  • Угол обзора и расстояние фокуса. Для получения общего обзора территории при видеонаблюдении около дома или офиса, идеально подойдут камеры с широкоугольным короткофокусным объективом. Когда наблюдение осуществляется за определенным объектом на расстоянии и преимущественную роль играет четкое распознавание лиц, вам необходима камера с длиннофокусным объективом и углом обзора не более 45 градусов.

Какая камера подойдет для дома

Обеспечить не только комфортное, но и спокойное и безопасное проживание на территории частного дома можно только с помощью системы видеонаблюдения, которая включает в себя:

  • Камеры внутри и снаружи помещения.
  • Датчики, регистрирующие на подозрительные передвижения в доме в период отсутствия хозяев.
  • Специальные звуковые и световые сигнальные устройства, которые информируют о проникновении в дом посторонних.

Перед покупкой необходимо определиться, на какой территории будет вестись наблюдение. Если площадь ограничена, хватить может и одной видеокамеры с широким углом обзора.

На данный момент на рынке представлено огромное разнообразие устройств для наблюдения, среди которых:

  • Видеоглазки.
  • Миниатюрные устройства для скрытого наблюдения.
  • Защищенные купольные камеры.
  • Сетевые устройства.

Хорошая камера для частного дома должна иметь повышенную степень защиты от взлома по сети, неплохую световую чувствительность и работать в широком диапазоне температур, чтобы наблюдение за территорией велось не только летом, но и зимой.

Среди всего разнообразия камер на рынке, самыми популярными принято считать следующие устройства, представленные в таблице:

МодельХарактеристики
Foto-2-KT&CУличная камера, которая подойдет и для дневной, и для ночной съемки за счет инфракрасной подсветки (расстояние видимости в ночное время – около 60 метров). Устройство передает картинку в цветном формате. Наличие специального подогрева позволяет использовать видеокамеру при экстремальных морозах (выдерживает до -40 по Цельсию).
AXIS 213 PTZСетевая камера, которая может похвастаться 26-кратным оптическим и 12-кратным цифровым увеличением. Фокусировка на объектах производится в автоматическом режиме.
Merit Li-Lin PIH 2346XPКамера имеет усиленный корпус купольного типа, который защищен от механического воздействия (отвечает стандартам защиты IP68). Использовать оборудование можно круглогодично без ущерба для функционала.
