На какой высоте устанавливать розетки: рекомендуемые параметры

Что нужно помнить при монтаже электрики по евростандарту?

1. Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
2. Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
3. Заземление – обязательная мера.
4. Ни в коем случае нельзя устанавливать розетки под или над раковинами.
5. Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.

Виды и типы водорозеток

Водорозетки принято классифицировать по нескольким критериям.

По сфере применения элемента трубопровода различают:

• водорозетки для систем холодного водоснабжения,
• горячего водоснабжения,
• отопления.

Разница двух последних от первого заключается в использовании материалов, приспособленных к высокотемпературному термическому воздействию.

Также, водорозетки различают по материалу изготовления:

• Бронзовые и латунные. Сравнительно недорогие и практичные изделия.
• Изделия из нержавеющей стали. Способны выдерживать давление до 20 атмосфер, но по стоимости выше, чем другие виды.
• Водорозетки из оцинкованных сортов чугуна. Они дешевле, чем из нержавейки, но менее практичны, и при любом повреждении внешнего защитного слоя подвергаются коррозии.
• Полипропиленовые изделия, которые за счет своей надежности и невысокой стоимости становятся все более востребованными у потребителей. Прекрасно подходят как для систем холодного, так и горячего водоснабжения.
• ПВХ водорозетки. Могут применяться в водопроводных сетях, где температура носителя не превышает 40 градусов.

Рекомендуем ознакомиться: Как выполнить монтаж при использовании труб из полипропилена?

В условиях кухни

Существуют требования ПУЭ-7, актуальные для данного помещения.

При монтаже электроточек минимальное расстояние должно составлять:

• от выключателей и розеток до газопровода: 0,5 м;
• до мойки и водопровода: 0,6 м.

Этим, требования нормативных документов в отношении кухни исчерпываются. Но есть и другие правила, диктуемые жизненным опытом и здравым смыслом.

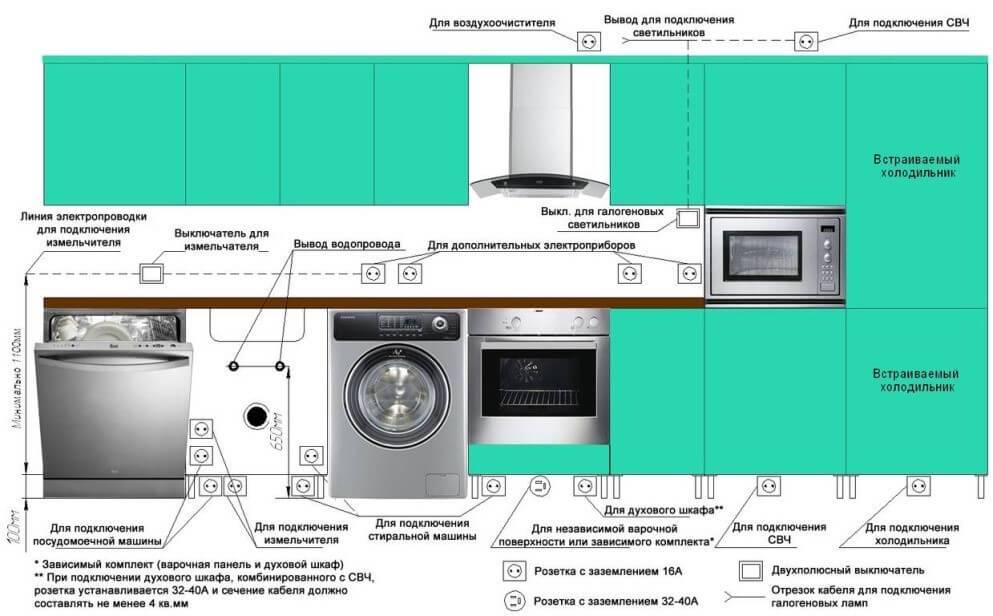

Кухню разделяют по вертикали на три зоны, это обусловлено двумя факторами:

1. имеется много мебели, блокирующей доступ к нижней части стен;
2. установлено много электроприборов: для удобства пользования их требуется разнести.

Вот эти вертикальные зоны:

• нижняя: 10-15 см над полом. Здесь монтируют розетки для постоянно работающих приборов — холодильника, электроплиты, посудомоечной машины. При таком подключении риск зацепиться за провод минимален, поскольку он почти весь лежит на полу;
• средняя: 1-1,3 м над полом. Устанавливают выключатели освещения и розетки для стоящих на столах приборов — блендера, кофеварки, тостера, электромясорубки и пр. Указанная высота является условной. Она зависит от высоты столов и рабочих поверхностей: розетки и выключатели должны быть чуть выше;
• верхняя: 2,0-2,5 м над полом. Здесь устанавливают розетки для подсветки рабочей зоны, кондиционера, вытяжки и т.п. Такое размещение удобно по двум причинам: можно использовать модели с коротким проводом, а розетки скрыты мебелью и потому не портят интерьер.

Весьма удобны встраиваемые розеточные блоки, монтируемые в столешницу или шкаф. Блок подключается к розетке на стене (в нижней зоне) и работает аналогично удлинителю с несколькими розеточными гнездами. За ненадобностью он задвигается под столешницу или в шкаф, так что на поверхности остается только элегантная крышка.

Правила группировки

В розеточном блоке допускается ставить несколько приборов, их количество почти ничем не ограничено, но обычно более 6 – 8 штук не монтируют. В блоке, помимо розеток, могут быть выключатели, регуляторы, телевизионные, компьютерные разъемы.

Правила группировки и проведения работ:

На стене размечают места подрозетников (не выключателей и регуляторов, а кожухов).
Для формирования выемок используют коронки под розетку диаметром 70 мм, чтобы дать свободу корректировки межосевых расстояний.
Корпуса регулируют по центрам, выставляют по вертикали и горизонтали.
Если пренебречь уровнем, все розетки в блоке будут стоять косо (так, как смонтированы коробки под них).
Принимают во внимание край кожуха.
Стандартно бортик должен быть в одной плоскости со стеной — тогда розетка с крышкой плотно станет к поверхности.

Общие рекомендации

Что же делать в таком случае, какой стандарт установки от пола выбрать? Специалисты рекомендуют делать исходя из собственного удобства. Для этого перед монтажом электропроводки нужно разработать план расстановки мебели и электроприборов. А отталкиваясь от этого плана высчитывать, на какой высоте от пола устанавливать устройство в той или иной комнате. В этом случае удается отлично сочетать евростандарт, дизайнерские особенности и удобство подключения. Приведем несколько рекомендаций, как это можно осуществить.

Спальня

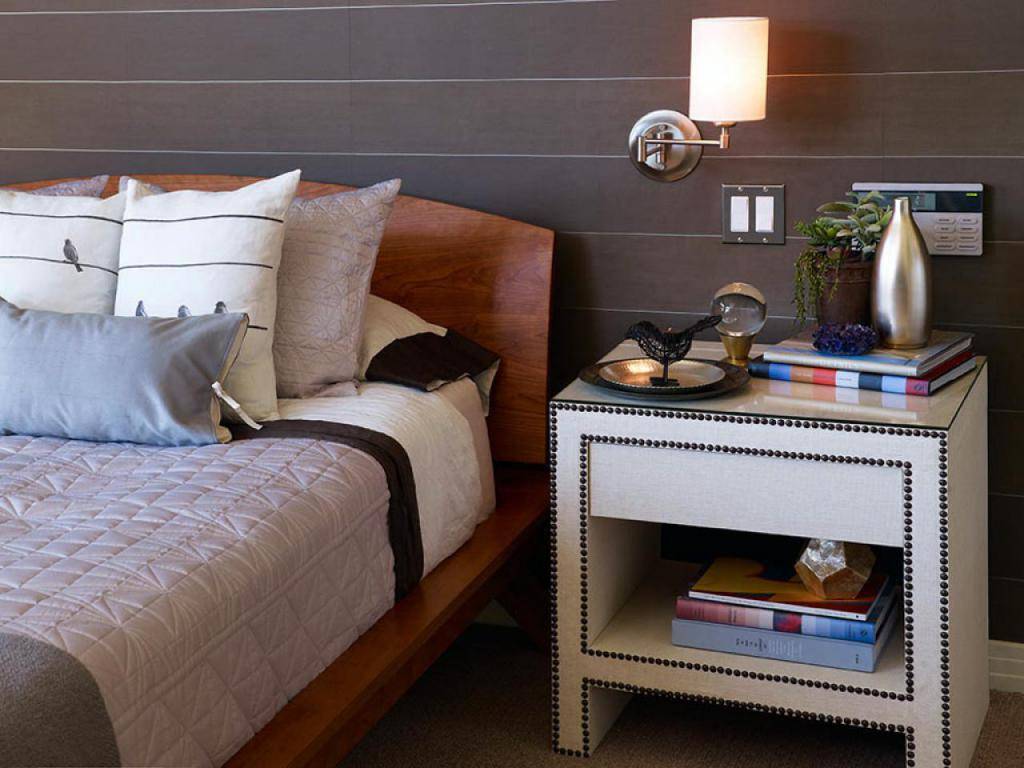

В спальне будет уместно установить двойную розетку возле кровати для подключения ночника или зарядного устройства. В этом случае оптимальная высота установки составляет 60–70 см: обычно именно такую высоту имеют прикроватные тумбочки.

Резервную розетку в спальне делают по евростандарту: это удобно для подключения пылесоса, вентилятора или другой техники. Если в спальне планируется установка телевизора, то розетку можно поднять на высоту экрана, спрятав ее таким образом.

Ванная

Здесь помимо удобства, нужно помнить о безопасности. Поскольку в ванной комнате постоянно влажно и существует риск подтопления, установка розеток должна производиться с умом. Желательно делать их на высоте не менее 50 см от пола, поскольку в ванной нет низкорасположенных электроприборов. При этом нужно выдерживать рекомендованные ПУЭ расстояния до душевых кабинок: не ближе 60 см.

Кухня

Здесь все несколько сложнее – на кухне устанавливают большое количество бытовой техники, поэтому электрическую разводку необходимо тщательно продумать. Приведем несколько общих рекомендаций:

Первую группу розеток для подключения напольной техники (холодильника, посудомоечной машины) устанавливают по евростандарту; Силовая группа для настольных электроприборов (микроволновая печь, чайник и так далее) располагается на высоте 110 см от пола

При этом важно учитывать расположение кухонного фартука; Для установки и подключения вытяжки розетку делают почти под потолком, на высоте 2 метра.. Что касается выключателей, то их установка и расположение также зависит от типа помещения

Например, в коридоре или на лестнице лучше всего установить проходной переключатель

В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене

Например, в коридоре или на лестнице лучше всего установить проходной переключатель. В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене

Что касается выключателей, то их установка и расположение также зависит от типа помещения. Например, в коридоре или на лестнице лучше всего установить проходной переключатель. В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене.

Вот, пожалуй, и все рекомендации, как сделать электропроводку в квартире наиболее приближенной к евростандарту и при этом максимально удобной и безопасной.

Также отметим, что перед началом монтажа квартирной электропроводки лучше всего составить подробную схему, на которой нужно отметить следующее:

• Планируемое расположение мебели (отдельно для каждой комнаты);
• Прохождение газовых, водопроводных и канализационных труб, а также газового оборудования;
• Все электроприборы и место их установки;
• Расположение в комнатах дверей и окон.

После составления такой схемы, на ней прокладывается оптимальный путь прохождения электропроводки и место установки выключателей и розеток. Следующий шаг – перенос схемы электропроводки на стены помещения, после чего можно приступать к штроблению и прокладке проводов. Таким образом, вы сэкономите силы, время и материалы: ведь расположение всех электроприборов тщательно продумано. Еще раз отметим, что современные требования к размещению этих электротехнических устройств позволяют устанавливать их, исходя из особенностей помещения и максимального удобства эксплуатации.

Существующие нормативы

Нормативные документы, освещающие вопросы организации электроснабжения, такие как ПУЭ-7 («Правила устройства электроустановок») и другие, не содержат общих требований касательно высоты установки розеток и выключателей.

Поэтому в большинстве случаев назначение этих параметров оставляют на усмотрение владельца объекта. В особых случаях действуют следующие правила.

Пункт 7.1.50 ПУЭ-7:

• розетки, выключатели и электроустановки располагают не ближе 0,5 м от газопровода;
• допускается установка выключателя под потолком, если имеется отведенный переключатель на уровень комфортного управления;
• в санузле и на кухне розетки и выключатели устанавливают на расстоянии не менее 60-ти см от пола, сантехустройств и водопровода.

Свод правил по проектированию жилых и общественных зданий СП 31-110-2003, раздел «Проектирование и монтаж электроустановок жилых и общественных зданий, пункт 14.33»:

• в квартирах и общежитиях рекомендуется устанавливать выключатели со стороны дверных ручек на высоте 1 м;
• в помещениях общественных зданий рекомендуется устанавливать выключатели общего освещения на высоте до 1,5 м;
• розетки рекомендуется устанавливать на высоте в 1 м;
• в помещениях для пребывания детей: школы и детские сады, розетки и выключатели устанавливают на высоте 1,8 м (пункт 14.35);
• на предприятиях торговли и общественного питания розетки устанавливают на высоте 1,3 м.

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий», ч. 7 «Требования к специальным электроустановкам», раздел 701 «Ванные и душевые помещения». Документ рассматривает вопросы установки электророзеток и выключателей в указанных помещениях. Эти требования учитываются при прокладке электропроводки в любых помещениях с повышенной влажностью.

Высота установки розеток и выключателей по ГОСТ и ПУЭ

СП 76.13330.2016 (СНиП 3.05.06-85) «Электротехнические устройства»:

• в общественных зданиях и помещениях, розетки монтируют из соображений удобства подключения, предпочтительно на высоте не более 1 м;
• в помещениях для пребывания детей, розетки и выключатели данный документ также предписывает устанавливать на высоте 1,8 м (пункт 6.9.16);
• минимально допустимое расстояние между розеткой/выключателем и нагревательными кабелями — 200 мм (пункт 6.13.21).

В общем случае, когда объект электрификации не упоминается в вышеприведенных документах, в СССР сложилась практика монтажа электроустановочного оборудования на высоте:

• выключатели: уровень плеча или головы, то есть 1,6 – 1,7 м от пола;
• розетки: 0,9 – 1 м.

В обиходе такой способ монтажа получил название «советский стандарт».

Слово «стандарт» подразумевает не нормативный документ, а устоявшуюся традицию.

Существующие стандарты

Есть определенные правила монтажа розеток и выключателей:

1. расстояние до газопровода должно быть не менее 0,5 м;
2. расстояние до ванной, дверного проема душа должно быть не менее 0,6 м;
3. выключатели рекомендуется размещать на высоте до 1 метра;
4. в ванной комнате подключения розеток производят через УЗО.

Во времена Советского Союза существовал стандарт установки розеток и выключателей, при котором первые размещались на высоте 90 см от пола, вторые – 1,6 м. При таком расположении не нужно нагибаться, чтобы подключить то или иное устройство к сети.

С появление термина «евроремонт» появилось понятие «евростандарт». Он означает следующее расположение розеток и выключателей:

• выключатели располагаются на расстоянии 90 см от плинтуса, это позволяет включать/выключать свет, не поднимая высоко руку;
• электророзетки находятся в 30 см от плинтуса, при таком расположении легко спрятать провода.

Какой вариант выбрать, решать только вам, каждый из них имеет свои достоинства и недостатки.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Сколько чайников можно подключить к одной бытовой электрической розетке?

Перегрузка электропроводки может служить причиной пожара. Типичная картина, которая выведет из себя любого инспектора пожарного надзора — шлейф удлинителей, к которому подключены мощные бытовые электроприборы, например, электрические чайники, утюги и др. Давайте вместе разберемся, какую нагрузку можно подключить к одной электрической розетке?

Сначала о розетках

Любой производитель бытовых электрических розеток в обязательном порядке должен указывать номинальный ток, на который рассчитана выпускаемая им электрическая розетка.

Электрические розетки OneKeyElectro, как и большинство других бытовых розеток от приличных европейских, отечественных и восточных производителей электрооборудования, рассчитаны на долговременное пропускание электрического тока 16А (номинальный ток 16А).

Номинальный ток в обязательном порядке указывается производителем на механизме розетке, упаковке и в инструкции.

Считается, что номинальный ток 16А соответствует мощности примерно 3,5 кВт.

Теперь о подключаемых нагрузках

Электрический чайник — классический пример резистивной нагрузки. При включении электрического чайника в сеть разогревается встроенный ТЭН, который отдает тепло воде и доводит ее до кипения.

Мощность большинства электрических чайников находится в пределах от 1000 Вт (1л) до 2200Вт (1,7л). Пусть мы говорим о самой ходовой модели чайников мощностью 2200Вт.

Вывод №1.

После нехитрого расчета напрашивается вывод. К одной розетке можно подключить максимум 1 чайник.

Если мы подключим к розетке удлинитель, то у нас физически будет возможность подключить к розетке несколько чайников. Именно по этой причине удлинители так не нравятся инспекторам пожарной охраны. Ведь при одновременном включении нескольких чайников розетка выйдет из строя. Она не рассчитана на подключение такой мощной нагрузки.

Посмотрим на ситуацию с другой стороны.

Чайник — один из самых мощных бытовых потребителей электрической энергии. Правда, необходимо учитывать, что он потребляет электрическую энергию только в режиме нагрева.

Вывод №2.

Если включать чайники неодновременно, то с помощью одной розетки можно запитать любое количество электрических чайников.

Правильный ответ: к розетке можно подключить сколько угодно электрических чайников, но одновременно можно включить только один.

Кстати, аналогичными рассуждениями пользуются профессионалы, создавая проект электроснабжения отдельной квартиры или целого дома.

Если на квартиру выделена мощность 10 кВт, а заказчик хочет установить множество современных электроприборов, то принципиально это возможно, но необходимо будет соблюдать порядок их включения и выключения.

Для предотвращения возникновения аварийных ситуаций, розетки защищают автоматическими выключателями с номинальным током 16А.

ПУЭ 7. Правила устройства электроустановок. Издание 7

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии. Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника. При этом конструкция розетки должна исключать возможность использования токоведуших контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным. Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

3. В школах и детских учреждениях (в помещениях для пребывания детей) нa высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Еще один вариант скрытого размещения розеток — поднимающаяся «колонна»

Какие еще принципы должны быть учтены при размещении розеток:

• Никогда розетка для встроенного оборудования не может быть размещена непосредственно за установленным прибором – она должна быть вынесена в сторону, наверх или вниз.
• Расстояние от прибора до питающей его розетки не должно превышать 1000 мм.
• Все, без исключения, линии, идущие на кухню, должны иметь собственные защитные автоматы и устройства УЗО.

При планировании прокладки линий питания на кухне, конечно, стоит исходить из реальных характеристик бытовой техники. Наверное, лучше будет обратиться в электротехническую организацию – специалисты должны помочь составить проект с учетом всех нюансов и требований безопасности. На основании этой схемы можно будет составлять чертеж с размещением розеток «на местности» — определиться с местами для проделывания розеточных гнезд в стене и вырезания штробов к ним.

Не исключено, что появится возможность несколько сэкономить на прокладке линий. Например, если суммарная мощность стиральной и посудомоечной машин не превышает 4 кВт, то их можно «посадить» на одну линию питания с проводом сечением 2.5 мм². Часто одной линии достаточно для холодильника и определенной розеточной группы. Однако, выводы все же должен в этом вопросе делать профессионал.

количество розеток на кабеле 3х2,5

Про последовательное соединение. Ничего на ум, кроме как спаять несколько лампочек на 12 В последовательно, чтобы набрать в сумме Так в «Юном технике» рассказывали про елочную гирлянду своими руками. Короче, лампочек надо штук 19, можно брать автомобильные.

Только паять надо аккуратно, чтобы не расплавить цоколь и не испортить лампочку. Одна перегорит — вся цепь разомкнется, светить не будет. Ответьте, правильное ли у меня понятие про последовательное и параллельное соединение, или я в чем-то не прав? Возможно, среди профессионалов-электриков понятия в чём-то другие? Да это может быть любое количество электроточек на линии.

Высота розеток на кухне и в ванной

Ванная – довольно проблемное место, поскольку в ней повышен уровень влажности и высок риск проникновения воды в электроустановки. Для монтажа источников питания бытовой техники нужно знать, где правильно разместить устройства. Ванная комната разделяется на зоны:

1. Зона 0 является самой опасной для проникновения влаги. Это участки, находящиеся рядом с ванной, душевой кабиной, раковиной. Здесь разрешено устанавливать розетки на 12 В. Но это напряжение редко подают в частных домах.
2. Зона 1 позволяет размещать водонагреватели.
3. Зона 2 допускает установку бойлеров, вентилятора, светильника. Источники питания должны располагаться на расстоянии не меньше 60 см от воды.

Приобретают специальные устройства и выключатели, у которых высокая защита, позволяющая пользоваться во влажных комнатах. Другое обязательное условие – наличие заземления, автомата и УЗО с током утечки 10 мА.

По поводу расположения розеток на кухне в СП и ПУЭ не написано прямо, поэтому лучше исходить из базовых требований и принимать во внимание особенности помещения. Какие существуют правила:

• розетки, переключатели должны размещаться на расстоянии выше 60 см от пола и источников воды – раковины, водопровода;
• относительно газа и плиты нужно соблюдать промежуток в 50 см.

Для оборудования электрики на кухне возникает много сложностей: нужно учесть расположение коммуникаций, вывести отдельные линии для мощной техники – посудомойки, стиральной машины, смонтировать розетки в удобном и практичном месте. Сформирован условный стандарт расположения электрического питания на кухне. Он разделяет помещение на три уровня:

1. Нижний – в 15 см от пола ставят электроустановки для тех приборов, которые можно включать на долгое время – посудомойка, холодильник. Это месторасположение имеет 2 преимущества: шнуры не мешают и не висят на стенах, при этом их можно свободно достать.
2. Второй на расстоянии 100-130 см от напольного покрытия. Здесь помещают выключатели и розетки для техники, стоящей на столах – блендера, тостера, микроволновки. Конкретно величина зависит от расположения мебели на кухне.
3. Третий уровень. На нем монтируют разъемы на высоте от 2 до 2,6 метров. Для доступа к ним понадобится стул. Эти розетки предназначены для подключения вытяжки, светильников, которые встроены в шкафы. Электроисточников не видно с пола, поскольку они спрятаны за полками, мебелью.

Установленных норм, регулирующих расположение розеток в комнатах и помещениях общего назначения, не существует. Есть только одно ограничение – недопустимо монтирование выше 1 метра в высоту. Также приняты нормативы, относящиеся к разводке проводки в ванной комнате.

Монтаж в прихожей

В этом помещении достаточно установить минимум розеток – хватит 1-2 штук. Ведь подключать вы будете здесь электроприборы не часто. Ставятся они ближе к плинтусу на расстоянии 100-200 мм от пола.

Точка освещения монтируется с требованием обеспечения удобства для входящих или выходящих людей. Естественно, выключатель должен быть возле двери. В коридоре можно установить:

• распределительный щиток с автоматикой;
• электросчетчик;
• стабилизатор напряжения;
• модуль для телефонии и интернета.

В малометражных и компактных квартирах в прихожей часто ставится выключатель для санузла и даже кухни. Так обеспечивается максимальный комфорт при посещении данных комнат.

Правила расположения розеток

Разметка розеток предполагает использование основных правил:

общая мощность приборов на одну розетку не должна быть больше допустимой нормы. Не следует в одну точку включать крупные приборы, а также СВЧ, чайник, но остальная комбинация допустима;

• схема подключения должна включать несколько линий, с расчетом двукратного запаса. При планировании лучше всего разбить помещение на несколько зон, исходя из размещения техники, а их мощность поделить на группы розеток с умножением надвое. Это позволит определить количество электроточек;
• для крупных приборов лучше делать отдельные линии, с правильным сечением проводки и отдельными автоматами на щитке;
• если техника с металлическим корпусом проводится заземление;
• стандарты запрещают размещение розеток сразу над крупными приборами, надо располагать их сбоку от 20 см;
• на кухонной панели розетки делаются на высоте 10–15 см выше от уровня столешницы.

Перед тем как распределить розетки, нужно учесть их мощность, которую представляют производители в виде маркировки. Зачастую применяют на 10А — 2,2 кВт и 16А — 3,5 кВт.

Самая удобная и практичная планировка розеток — по трехуровневой системе. Рекомендуется придерживаться такой схемы независимо от типа помещения — кроме того, она отлично подойдет для кухонь в хрущевке:

• 1 уровень подойдет для крупной техники, стандартная высота установки 10–30 см от пола;
• 2 уровень рекомендуется для большого количества приборов. Монтаж чаще делается на рабочей поверхности в фартуке, электроточки используются чаще остальных. Расстояние от столешницы до розеток 10–20 см.
• 3 уровень используют для подключения кондиционера, светильников, вытяжки. Высота от пола порядка 2 м и более.

Некоторые владельцы предпочитают ставить розетки в кухонный цоколь, если он стоит на высоте 10–15 от основания.

Виды светильников

Бра делает комнату уютной и комфортной. Обычно его фиксируют к стене, свет от прибора может быть точечным и рассеянным. Над кроватью такой прибор смотрится особенно красиво, хотя подходит и для других случаев. Светильники способны не только освещать помещение, но и выделять лучами света нужный предмет интерьера.

Для спальни используются следующие приборы:

• настенные светильники над кроватью;
• бра, которые ставят на прикроватном столике;
• лампы, встроенные в нише кровати;
• подвесные лампы.

Первый вид является самым распространенным. Эти бра не привлекают внимания, их обычно выбирают в тон стенам. При желании можно сделать светильник основным предметом интерьера. Для этого его размещают в центре над кроватью. Чтобы сделать акцент именно на бра, выбирают более массивные светильники, главное — не перестараться. При выборе любого прибора надо полагаться на стиль, в котором сделана спальня.

Встроенные светильники обычно не удобны для чтения, поскольку с ними свет рассеянный и неяркий. Их нужно применять в качестве декоративной подсветки, к примеру, при наличии на стене картины. Востребованы сейчас подвесные лампы. Есть модели с регулируемой высотой

При выборе надо обращать внимание и на материал. Если хочется приобрести эстетичный вариант, то следует обратить внимание на изделия, выполненные из дерева или пластика

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Заключение

В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.

Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.

Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.

Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.

Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.
