Как построить Свайно – ленточный фундамент своими руками? Обзор – плюсы и минусы и пошаговая инструкция

Пошаговая инструкция по устройству фундамента

Готовясь делать свайно-ленточное основание, надо либо заранее запланировать высокие траты на отопление, либо сразу в смету и проект заложить утепление цокольно-фундаментной части строения. Во втором случае понадобится влагостойкий утеплитель для стен и облицовка, зато в жилище точно будет тепло.

Необходимо будет по периметру коттеджа выполнить фальш-стенку, закрывающую свайные столбы и предотвращающую сквозняки между ними. Для этого можно взять фасадные панели для наружной отделки либо профлист. Если же хочется чего-либо более красивого и элегантного, то есть клинкерная плитка и декоративный кирпич. Отелочных материалов для экстерьера здания существует немало.

Весь процесс строительства ленты на сваях можно разбить на два этапа. Сначала выполняется свайная часть из буронабивных труб. А затем на них укладывается ленточная конструкция. Надо только не забыть связать их между собой арматурой перед заливкой бетона.

В целом пошаговая инструкция ленточного фундамента на бетонных сваях разбивается на пять шагов:

  1. Подготовительные и чертежные работы

  2. Выемка земли, установка труб из асбестоцемента и их армирование.

  3. Заливка несъемной асбестоцементной опалубки бетоном.

  4. Создание ленточной опалубки из досок и брусков.

  5. Армирование ленты на сваях и заполнение ее бетонным раствором.

  6. Гидроизоляция железобетона.

Чертим на бумаге или в программе будущей фундамент — ленту и сваи

Разметка «кольями» скважин под сваи будущего фундамента

Трактором с буром делаем скважины

Сваи необходимо погружать на глубину ниже уровня промерзания на стройплощадке грунта. Ямы под них придется копать на 40–50 см ниже этой отметки. Фундамент должен опираться на устойчивое грунтовое основание.

Получаем вот такие скважины

После подготовки скважин размерами на 10–15 см шире внешнего диаметра труб из асбестоцемента на их дне толщиной в 30 см насыпается песчаная подушка. Трубная опалубка устанавливается как раз на этот утрамбованный песок. Сами трубы в поперечнике выбираются из расчета 1/3 от ширины ж/б ростверка.

Подготавливаем арматуру для вязки каркаса свай

Далее каждая свая армируется тремя или четырьмя вертикальными прутами из стали сечением 10–12 мм и длиной равной сумме высот опоры и ленты на ней. Размещаются они в трубе на приблизительно равном удалении друг от друга и от асбестоцементных стенок. Для упрощения их можно связать проволокой в нужную конструкцию еще на земле до установки.

Вяжем каркасы свай из арматуры и вставляем в скважины

Следующий этап – заливка труб бетонным раствором. Обычно это выполняется до армирования ленты фундамента на сваях. Но приведенная инструкция может быть и несколько изменена. Тогда сначала укладывается арматура в ростверк и для него делается опалубка, а потом все вместе уже заливать бетоном. Ячейки армирующего пояса вяжутся размером в 30–40 см в зависимости от ширины и высоты ленты.

Заливаем сваи до уровня арматуры ленты. На фото показана ситуация, когда сваю «перелили» и её пришлось высверливать для установки ленточного каркаса

Прокапываем «ленту», подсыпаем песком, подстилаем рубероид и вяжем ленточную арматуру

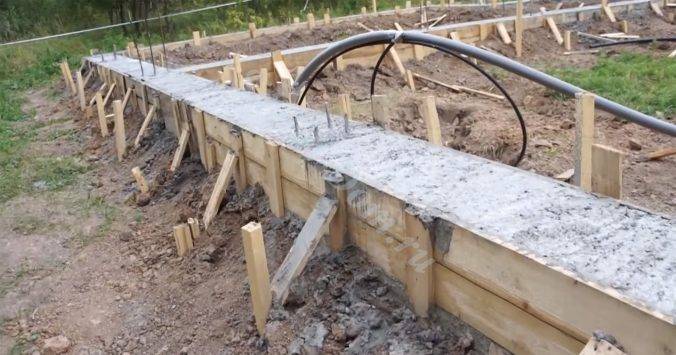

Выставляем опалубку и заливаем бетон до нужного уровня. Не забываем вибрировать бетон во время заливки

Для выполнения гидроизоляции достаточно взять обычный рубероид и обернуть им ростверк. Этот наиболее дешевый вариант. Также можно воспользоваться битумной либо полимерной мастикой. На этом фундамент дома в виде ленты на сваях выполнен. В дальнейшем его надо будет лишь закрыть облицовкой и по необходимости утеплить.

После высыхания промазываем фундамент битумом и застилаем рубероидом

Готово — можно выкладывать стены

Сфера применения

Основные положения и требования к проектированию и условиям применения свайных фундаментов регламентирует СП 24.13330.2011 и СП 50–102–2003. В соответствии с этими нормативными документами, фундаменты проектируются на основании проведенных инженерных изысканий. Основными сферами применения (основанием для обустройства) считается наличие на участке застройки грунтов со слабой несущей способностью. К таким почвам относятся:

  • Суглинки.
  • Торфяники.
  • Песчаник.
  • Плывуны.
  • Пучинистые, растительные, лессовидные грунты.
  • Другие типы грунта с неустойчивыми или слабыми структурными связями.

Также основанием для применения свайных фундаментов считаются такие факторы:

  • Высокий уровень ГВ.
  • Болотистая местность.
  • Сезонная затапливаемость участка во время паводков.
  • Сейсмическая активность в регионе застройки.
  • Значительный перепад поверхности участка по высоте.

Кроме этого основание под здание на сваях организовывают в случаях, когда возведение других типов фундаментов нерационально с экономической точки. Например, большой объем земельных работ по выемке грунта для обустройства монолитного или плитного фундамента.

Еще одна сфера применения свайных фундаментов – строительство быстровозводимых зданий, так как скорость их обустройства позволяет сохранять высокие темпы строительства.

Полезные советы профессионалов

Следующие рекомендации профессиональных строителей помогут вам построить максимально качественный и прочный фундамент, который выдержит все предполагаемые нагрузки:

Особое внимание уделяйте гидроизоляционным работам – это предупредит насыщение бетонной конструкции влагой, а значит, защитит от последствий ее замерзания в толще бетона, поражения армирующего каркаса коррозией и других негативных факторов.
Изготовление армирующего каркаса выполняется только с применением вязальной проволоки. Сварка снижает прочностные характеристики металлических прутков.
Качественное утепление самой ленты и отмостки по периметру строения минимизирует воздействие морозного пучения на мелкозаглубленные фундаменты.
Бетонирование основания лучше выполнять в теплое время года – при плюсовой температуре бетон быстрее и качественнее созревает.. Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность

Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.

Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность. Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.

Основные ошибки и их решение при сооружении мелкозаглубенной ленты рассмотрены в следующем видеоматериале:

Плита ленточного фундамента ФЛ 10.12-2 (Ивантеевский ЖБК)Только новые плиты с завода. Плиты ленточных фундаментов применяются для ленточных фундаме…

От руб/штПодробнее

Фундаментный блок ФБС 12.4-6т (Рязанский завод ЖБИ №2)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…

От 1744 руб/штПодробнее

Доска обрезная 40х200х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели – хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Свая железобетонная с центральным армированием Сц 4-30 (Рязанский завод ЖБИ №2)Сваи с центральным армированием Сц 4-30

От 4951 руб/штПодробнее

Свая железобетонная с каркасным армированием С 40.30-3.1 (Рязанский завод ЖБИ №2)Сваи с каркасным армированием С 40.30-3.1

От 6230 руб/штПодробнее

Доска обрезная 25х150х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м³Подробнее

Бетонный стеновой блок Мытищи СКЦ-1ПЛП 190х190х390 полнотелый М150Удобный и выгодный материал для возведения стен или фундамента. Обладает достаточной прочн…

От 73.60 руб/штПодробнее

Брусок обрезной 50х50х3000 ГОСТ 1-й сорт СофриноНатуральный пиломатериал изготавленный из хвойных пород древесины: ель и сосна. Естествены…

От 23950 руб/м³Подробнее

Требования

На стройплощадке не должно быть искусственной (завезенной) почвы. Такой грунт является слишком рыхлым и не способен выдерживать нагрузку, которую на него оказывает массивное сооружение.

Уровень расположения грунтовых вод должен быть ниже, чем расчетная глубина траншей для бетонного основания. Перед началом работ необходимо снять верхний слой грунта, предварительно очистив рабочий участок от мелкого мусора, камней и растительности.

Для разметки следует использовать специальные измерительные инструменты и приспособления:

  • рулетки,
  • лазерные нивелиры,
  • нерастяжимые шнуры и др.

Замеры рекомендуется выполнять дважды, чтобы избежать возможных неточностей.

Оптимальная температура для залива

Строительные работы рекомендуется проводить при температуре окружающей среды от +5 до +30 °C. Если из-за определенных обстоятельств приходится работать в холодное время, необходимо добавлять в бетон специальные противоморозные добавки.

Основные функции подушки

Для этого используется сеянный или мытый песок без содержания глинистых примесей, а также щебень. Перед засыпкой этих материалов дно траншеи необходимо утрамбовать, чтобы исключить возможную просадку здания после полного завершения строительных работ.

Также на дно следует уложить слой геотекстиля. Толщина фундаментной подушки рассчитывается в индивидуальном порядке с учетом специфики реализуемого проекта. В большинстве случаев этот параметр составляет от 20 см и более.

Выбор марки бетона и расчет количества материала

Выбор подходящего бетонного состава зависит от множества факторов:

  • общая масса постройки;
  • наличие и тип армирующих элементов;
  • особенности местного климата;
  • плотность грунта и др.

В частном строительстве чаще используют марки бетона М200-350.

Расчет количества бетона осуществляется по простой схеме. Необходимо с помощью рулетки тщательно измерить размеры фундаментной ленты (ширину и длину). Площадь ее верхней поверхности затем умножается на высоту.

Опалубка и армирование

ОпалубкаЕе основная функция – придать фундаментной ленте необходимую форму до ее окончательного затвердевания

Внутренние полости опалубки необходимо покрывать слоем гидроизоляции, чтобы предотвратить разрушение бетона грунтовыми водами и избежать вытекания жидкой цементно-песчаной смеси сквозь зазоры между досками опалубки.

Чтобы придать ленточному фундаменту необходимый запас прочности, следует использовать армирование. Арматурные прутья укладываются в вертикальном и горизонтальном положениях, соединяются между собой различными способами.

Монтаж

Приступая к выполнению ленточного фундамента на сваях, необходимо провести геологические изыскания – наблюдения и анализ грунта в разные сезоны. На основе полученных данных рассчитывается необходимая нагрузка основания, подбирается оптимальный вид свай, их размер и диаметр.

Если решено выполнить создание свайно-ленточного основания своими руками, то прилагаемая пошаговая инструкция упростит этот процесс.

  • На очищенном участке выполняют разметку под фундамент. Траншея под ленту может быть неглубокой – около 50 см. Дно траншеи заполняется песком или гравием, что обеспечит дренаж бетонного основания и уменьшит пучинистость грунта. Если речь идет о крупном подвальном помещении, то вырывается котлован.
  • По углам здания, в местах пересечений конструкции, а также по всему периметру здания с шагом 2 м выполняется бурение под сваи. Глубина получившихся скважин должна пролегать на 0,3-0,5 м ниже, чем уровень промерзания грунта.

  • В нижней части скважин следует создать песчаную подушку высотой 15-20 см. Насыпанный песок увлажняют и хорошо утрамбовывают.
  • В скважины вставляются асбестовые трубы, которые сначала на 30-40 см заливаются бетоном, а потом трубы приподнимаются на 20 см. В результате этих манипуляций бетон вытекает, образуя подошву. Ее функция – усиление конструкции, обеспечение лучшей адгезии опор с грунтом.
  • Пока схватывается бетон, производят вертикальное выравнивание труб, используя уровень.
  • После застывания основания трубы выполняется ее армирование – в нее вставляется решетка, выполненная из связанных металлической проволокой стальных прутов.

На поверхности выполняется деревянная опалубка, укрепленная по углам брусьями и армированная изнутри арматурой. Последняя представляет собой прутья, связанные друг с другом проволокой и образующие решетку. Нужно правильно сцеплять друг с другом арматуры свай и ленты – это гарантирует прочность и монолитность всей системы.
Следующий этап – заливка свай и опалубки бетоном

На этом этапе важно залить раствор таким образом, чтобы избежать скопления воздушных пузырьков в толще бетона. Для этого используются глубинные вибраторы, а при отсутствии устройства можно воспользоваться обычным прутом, протыкая бетонную поверхность в нескольких местах.

Поверхность бетона выравнивается и защищается укрывным материалом от воздействия осадков

В процессе набора бетоном прочности важно соблюдать температурный и влажностный режим. В жаркую погоду поверхность следует увлажнять.
После застывания бетона опалубку снимают

Специалисты рекомендуют сразу провести гидроизоляцию материала, поскольку он отличается гигроскопичностью. Насыщение влагой приводит к промерзанию и растрескиванию фундамента. В этом случае можно применить рулонные материалы (рубероид, современные мембранные пленки) или битумно-полимерную обмазочную гидроизоляцию. Для улучшения адгезии с гидроизоляционным слоем бетонную поверхность предварительно обрабатывают грунтовками и антисептиками.
Строительство фундамента обычно завершается его утеплением, что позволяет снизить теплопотери в доме, добиться благоприятного микроклимата. В качестве утеплителя обычно используют пенополистирольные плиты, приклеиваемые на специальный состав, или пенополиуретан, распыляемый на поверхность фундамента.

Достоинства и недостатки свайного типа фундамента

Основные преимущества свайного фундамента:

  • возможность применения при нестабильном грунте;
  • надежность строения, возведенного на склоне;
  • проведение монтажа в любые условия погоды;
  • осадка строения сведена к минимуму;
  • относительно низкая цена возведения;
  • большая надежность при правильном расчете и возведении.

Основные недостатки свайного фундамента:

  • Для возведения данной конструкции понадобиться специальная техника;
  • такую конструкцию не рекомендуют применять при горизонтально-подвижном грунте;
  • осложнения при возведении цокольного этажа или гаража под землей;
  • невозможность вычисления повреждения сваи;
  • необходимость применения тяжелой техники.

Сваи при строительстве

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Свайно-ленточное основание своими руками — пошаговая инструкция.

Свайно-ленточный фундамент — это конструкция из погруженных ниже точки промерзания свай, накрытых ростверком или фундаментной плитой. На такой тип фундамента более равномерно распределяется вся нагрузка, в отличие от классической свайной конструкции. За счет заглубления опор ниже точки промерзания в грунт, на этот фундамент не влияют даже движения грунтовых вод. Итак, ниже будет представлена инструкция для установки свайного фундамента пошагово своими руками.

Разбивка осей.

Разбивка осей – это ответственный процесс. От внимательности при ее выполнении будет зависеть, насколько правильно дом будет расположен на участке. Необходимо соблюдать конкретные отступы от забора и от соседей. Эти данные прописаны в стандартах.

После забивки колышек, по ним натягивается шнур таким образом, чтобы он не мешал рабочей зоне. Ось фундамента готова. Переходим к следующему шагу.

Уборка грунта.

Следующим шагом необходимо вырыть котлован, учитывая глубину закладывания ленты и, в зависимости от выбранного вида опор, подготовить под них углубления (если выбор пал в пользу буронабивных или железобетонных). Подготовка траншеи (или котлована) для ленты не требует использования спец техники.

Последовательность устройства свайного основания с применением асбестоцементных труб

Свайное поле.

Это поле представляет собой площадку с определенным количеством осей, установленных по разработанной схеме. Водонасыщенность грунта, тип опор, количество опор, порядок размещения, емкость нагрузки сваи – эти параметры учитываются при проектировании площадки.

Установка железобетонных свай

Допустимая нагрузка на сваи зависит от прочности грунта, величины и диаметра опор.

Установка свай для фундамента.

Монтаж опор разберем на примере столбов (труб), которые будем заливать бетоном. Их количество и длина выбирается исходя из данных расчетной документации. Если на участке грунт достаточно устойчивый, то длину столбов можно использовать 1,8 — 2,5 метра. В зависимости от нагрузки делаем расстояние между столбами. Чем более массивная будет конструкция, тем меньше расстояние нужно делать.

  • расстояние для деревянных конструкций 3 м.
  • кирпичных 1,5-1,7 м.
  • пено и газобетона 2 м.

Для ленточного фундамента вырываем траншею глубиной примерно 40 см и шириной на 7 — 10 см больше глубины. Бензиновым буром сверлим ямы на глубину 1.8 — 2.5 метра. Бур лучше, чем трактор, так как ямки получаются точнее и аккуратней, но работы больше. В насверленные буром ямы ставим асбесто-цементные трубы, но предварительно их нужно гидроизолировать обклеев двойным слоем рубероида.

Армирование свай и ростверка.

На подошву котлована засыпают подушку из песка (не менее 15 см), которую укладывают ровным слоем, смачивают, трамбуют. Если укрепление конструкции необходимо, можно воспользоваться щебнем, засыпав его поверх песка.

Приступаем к сборке ленточной части. По внутренней стороне опалубки в трех направлениях, формируя трехмерную сетку, закладываются прутья диаметром 12-14 мм. В точках пересечений они связываются вязальной проволокой. Чтобы обеспечить прочность базы, привариваем связанный каркас из арматуры для ленты к торчащим из труб прутам.

Заливка фундамента бетоном.

Следующим шагом должна быть заливка фундамента. Самым оптимальным материалом является портландцемент средней консистенции. Заливать фундамент нужно в горизонтальном направлении. Если заливать вертикально, то могут появиться стыки и трещины в бетоне до его застывания.

Чтобы равномерно залить несущую конструкцию, рекомендуется использовать несколько бетономешалок сразу, так как раствор должен поступать одновременно. Срок высыхания бетона – 1 неделя.

Гидроизоляция и вентиляция.

Процесс гидроизоляции, вентиляции при работе со свайно-ленточным фундаментом состоит из двух шагов: защиты опор и обработки ленты. Когда смесь окончательно застыла, с опалубки убираются доски и пленка, затем вместо них наслаивается битумная канифоль, поверх которой накладывается рулонный материал. Для предотвращения попадания смеси, по поверхности ленты в вертикальном направлении укладываются куски асбестоцементной плиты, которые затем засыпаются песком. Это устройство удаляется после окончательного застывания смеси, оставляя хорошую воздухопроницаемость (вентиляцию).

Теплоизоляция.

Схема утепления свайного фундамента

Целью теплоизоляции свайно-ленточной базы является защита коммуникаций, проходящих под полом, а также самой конструкции от перепада температур. Для утепления фундамента рекомендуется использовать пенополистирольные плиты, приклеивающиеся либо внутри, либо снаружи граней ленты.
