Монтаж кондиционера своими руками - стоит ли браться самостоятельно?

Внутренний блок

В состав внутреннего блока входит:

Лицевая часть корпуса выглядит, как обычная решетка, выполненная из пластика (как и весь корпус блока). Она пропускает поток воздуха внутрь корпуса. Панель блока очень легко удаляется, что обеспечивает легкий доступ ко всем внутренним деталям устройства во время чистки оборудования;

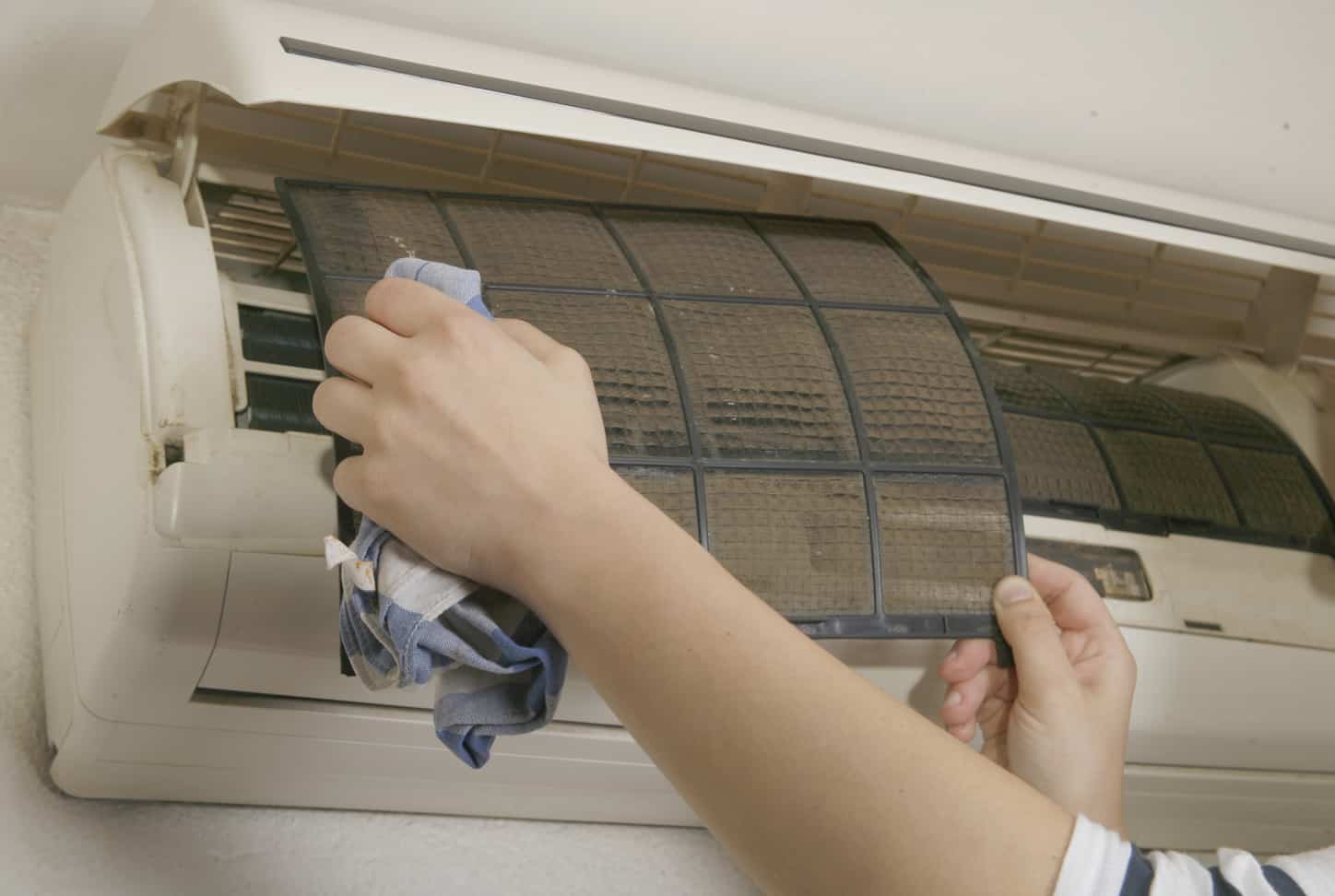

Фильтр грубого очищения воздуха – пластиковая сетка. Она предназначена для защиты системы от попадания крупных частиц пыли и грязи, шерсти собак и других животных, пуха и прочее. Для эффективной работы оборудования фильтра подлежат регулярной чистке, как минимум один – два раза в месяц. Чистку можно выполнять самостоятельно или заказывать профессиональных специалистов из сервисного центра и оплачивать их работу. Именно на фильтрах основывается весь принцип работы кондиционера;
Фильтровая система включает в себя несколько различных фильтров, которые необходимы для непрерывного и эффективного процесса работы кондиционера. Фильтра делятся на:

Угольные (они предназначены для удаления различных запахов);
Электростатические (они необходимы для удержания мелких частиц пыли);
Антибактериальные;
Прочие.

Вентилятор. Его задача заключается в циркуляции очищенного воздуха в комнате, офисе и другом помещении;
Испаритель. Представляет собой обычный радиатор. Он предназначен для нагрева охлажденного фреона и его испарения. Во время продува воздуха радиатором, он охлаждается;
Имеются горизонтальные жалюзи. Их задача регулировать направление воздуха по вертикали, что также влияет на скорость охлаждения воздуха. Жалюзи можно регулировать с помощью пульта дистанционного управления системой;
Панель с индикаторами. Необходимо для отображения информации о режиме работы оборудования и наличии вероятных неисправностей и поломок;
Вертикальные жалюзи. Они регулируют потоки воздуха в квартире, поступающего в помещение в горизонтальном направлении;
Штуцерные соединения. Необходимы для крепления медных трубок, соединяющих между собой внутренний и внешний блоки.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Причины демонтажа бытовой сплит-системы

Казалось бы, очевидной и главной причиной вывода модулей кондиционера из эксплуатации является полное истечение заявленного срока работы этой техники.

Действительно, отработавший свой срок климатический прибор лучше всего заменить новым. И такая практика встречается среди владельцев отработавших кондиционеров довольно часто.

Не самый лучший пример демонтажа внешнего модуля бытовой сплит системы. Такой способ съема – прямое нарушение техники безопасности. Следует использовать иные способы съема

Между тем демонтировать сплит-систему приходится также, если выходит из строя основное технологическое оборудование, к примеру, холодильный компрессор. Рекомендуем детальнее ознакомится с методами диагностики компрессора и советами по ремонту.

Такое может случиться в любое время, независимо от установленных сроков эксплуатации. Во всяком случае, появляется необходимость демонтажа внешнего блока техники.

Не исключается съём блоков кондиционера и с целью переноса системы на другое место установки. К примеру, при смене владельцем прибора одного места жительства на другое.

Подобный вариант демонтажа пусть нечасто, но отмечается в быту. В любом случае, чтобы самостоятельно демонтировать кондиционер без порчи техники, нужно владеть определёнными знаниями.

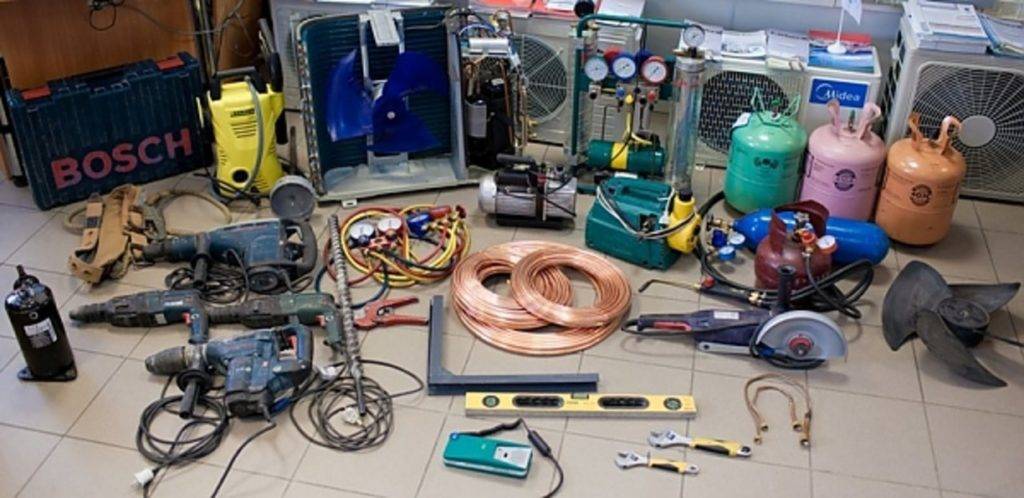

Материалы для работы

перфоратор для дырки в капитальной стене на связку частей;
дрель с коллекцией сверл;
специальные трубки по длине ввода с небольшим запасом, изоляционный материал для них;
труборез для резки труб и надфиль для снятия заусениц;
четырехжильный электрический провод.

Это почти все, что нужно для установки кондиционера своими руками.

Брусья своими руками — пошаговый мастер-класс изготовления спортивного снаряда в домашних условиях (110 фото)
Лампа своими руками — 130 фото оригинальный и стильных идей как изготовить самодельную лампу из подручных средств
Котел своими руками — основные типы котлов и особенности их изготовления. 75 фото и видео инструкция для начинающих

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Вакуумирование

Вакуумирование необходимо для того, чтобы из проложенной трассы удалить остатки влажного воздуха. Если этого не сделать, хладагент (фреон) окажется разбавлен, что снизит его теплоемкость. Влага при работе системы может замерзнуть, в итоге дорогая система выйдет из строя.

Для выполнения этой операции потребуются манометрический коллектор, ключи-шестигранники, специальный насос для создания вакуума. Последовательность действий такова:

к сервисному порту наружного блока специальным шлангом подключаем манометрический коллектор;
другим шлангом через агрегат коллектора подключаем вакуумный насос;
не открывая порты, включаем насос;
открываем на манометрическом коллекторе кран под манометром.

Только так воздух из магистрали начнет откачиваться.

Стрелка манометра будет постепенно опускаться, показывая степень откачки воздуха. Даже после того, как стрелка остановилась, выключать насос не стоит. Дайте насосу поработать примерно 30 минут. Это позволит остаткам влаги испариться и они будут удалены насосом.

Перед тем как выключить насос, не забудьте перекрыть кран на манометрическом коллекторе. Но пока не отсоединяйте насос. На протяжении 20 минут наблюдайте за стрелкой индикатора. Если показания не меняются, можно считать, что магистраль герметична.

Не выключайте насос. Ключом-шестигранником открывайте нижний (газовый) порт на наружном блоке. После того как стихнет шум в магистрали, как можно быстрее открутите шланг насоса.

Обычно в наружном блоке только что купленной системы есть некоторый запас фреона. Его достаточно для заполнения короткой (длиной до 4-5 метров) магистрали. Плавно откройте шестигранником верхний (жидкостный) порт, и фреон заполнит магистраль.

Если сплит-система уже чинилась или магистраль длиннее 4 м, требуется дополнительная заправка.

Подключите емкость с фреоном к манометрическому коллектору. Плавно откройте на блоке кондиционера верхний порт.
Откройте клапан на коллекторном модуле. Дождитесь, пока манометр покажет, что магистраль заполнена до давления, которое изготовитель рекомендует в инструкции.
Закройте клапан на коллекторе.
Быстро отсоедините шланг коллектора от сервисного ниппеля.

При отсоединении шланга из ниппеля вырвется немного фреона, который на воздухе станет обжигающе холодным. Все работы проводите только в нитяных перчатках.

Оптимальное место для установки

Следующий важный вопрос: куда поставить наружный блок? К стене или, может быть, на крышу? Важно продумать этот момент заранее, а также учесть некоторые важные технические нюансы. Вес внешних блоков кондиционеров сложно назвать маленьким

Тем не менее, эти устройства годами висят на фасадах, выдерживая осадки, снег и наледь. В чем секрет? Во-первых, в качественных крепких кронштейнах. О них мы расскажем чуть позже. Во-вторых, в грамотно подобранном месте и способе установки

Вес внешних блоков кондиционеров сложно назвать маленьким. Тем не менее, эти устройства годами висят на фасадах, выдерживая осадки, снег и наледь. В чем секрет? Во-первых, в качественных крепких кронштейнах. О них мы расскажем чуть позже. Во-вторых, в грамотно подобранном месте и способе установки.

Если блок монтируется на крыше, значит, она должна быть плоской. Установка наружного блока на скатной крыше (даже если угол ската невелик) ПРОТИВОПОКАЗАНА!

Если монтаж осуществляется на фасаде, учитывается материал стен и наличие внутри арматуры. Надежнее всего держаться кондиционеры на кирпичных стенах. На панельных и деревянным домах требуется дополнительное усиление. В каркасных домах заранее предусматривается закладная в самом каркасе, на нее затем вешается блок.

Установка наружного блока на вентилируемом фасаде требует особого внимания. Плиты необходимо снять, удалить часть теплоизоляции и только потом смонтировать кронштейн. После теплоизоляция и плита устанавливаются на место, и только потом на кронштейн вешается наружный блок. Подробнее об этом мы рассказывали в отдельной статье.

Блок монтируется рядом с окном или под ним для удобства обслуживания. Если есть возможность, лучше установить кондиционер на открытом балконе (не застекленном).

При монтаже на плоской кровле или на отмостке используется специальный горизонтальный кронштейн. В этом случае требований намного меньше, поскольку вероятность самопроизвольного падения блока минимальна. Да и обслуживать аппарат легче, когда он находится на земле или на крыше, к которой есть прямой доступ.

Давайте подробнее остановимся на кронштейнах. Ведь без них невозможна установка кондиционера своими руками.

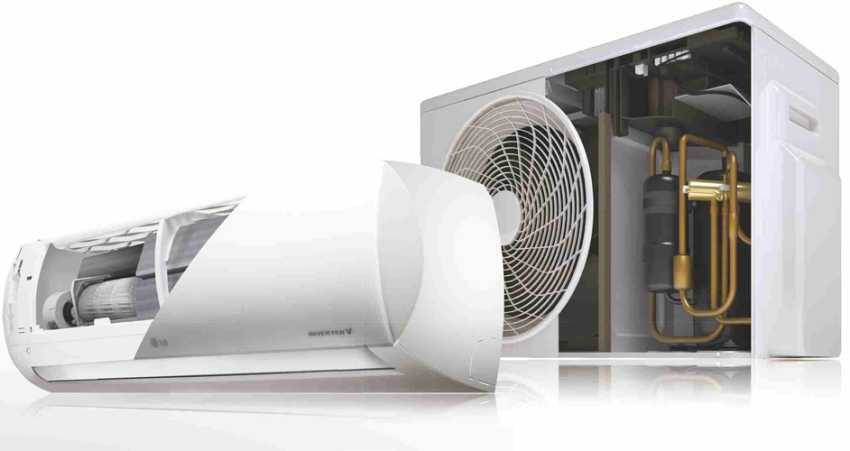

Внутреннее устройство кондиционера и принцип его работы

Перед тем как поставить кондиционер в доме или квартире, обязательно нужно ознакомиться с принципом работы этого прибора, а также с его конструкционным строением. Эти знания позволят не только ускорить монтажные работы, но и выполнить их правильно.

Кондиционер состоит из компрессора и испарительного блока, соединенных между собой трубками.

Сплит-системы состоят из испарительного блока и компрессора. Эти элементы соединены между собой трубками. Для монтажа внешнего блока или компрессора используется плоскость наружной стены, а испаритель размещается в помещении. В дорогих моделях климатического оборудования может присутствовать несколько внутренних блоков. Все они подключаются к одному компрессору.

Принцип действия сплит-систем:

Под воздействием высокого давления через сопло подается хладагент в камеру испарителя.
Там рабочее вещество расширяется и закипает. Формирующиеся в процессе этого пары поглощают тепло.
В результате этого процесса образуется водный конденсат, который оседает на радиаторе в испарительном блоке.
Оттуда влага поступает в специальный резервуар и через трубку выводится из помещения.

Во время работы кондиционера с рабочим веществом происходит следующее:

Компрессор осуществляет откачку испарений и повышает давление.
Происходит нагревание рабочего вещества, которое из жидкого состояния переходит в газообразное.
В виде плотного тумана хладагент попадает в камеру для сбора конденсата.
Вентилятор охлаждает пары конденсата, который снова переходит в жидкое состояние.
Затем рабочее вещество, движимое давлением, снова поступает в сопло испарителя. Цикл повторяется.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера.

Эффективность климатического оборудования, а также расход электричества зависят от того, в каких условиях работает кондиционер. Если поблизости установлен обогревательный прибор, то потребление электроэнергии возрастет.

На заметку! При желании установить кондиционер в квартире обязательно нужно учитывать положение обогревательных приборов. Их близкое соседство увеличивает нагрузку на климатическое оборудование, из-за чего оно может выйти из строя.

О трубопроводах

Покупка трубок

Медную трубку лучше приобретать целой бухтой: лучше потратиться на некоторый запас, который потом пойдет куда-то еще, чем рисковать компрессором: в трубке, от которой отрезалось, могут остаться опилки. Также следите, чтобы концы трубки в бухте были завальцованы заводским способом, а сама трубка не имела вмятин и трещин. Длинные трубопроводы позволят опустить наружный блок пониже, так что некоторый перерасход при покупке потом компенсируется хорошим термосифоном.

Резка, шабровка и развальцовка трубок

Прежде чем браться за монтаж, нужно попрактиковаться в развальцовке трубок: для кондиционера это вопрос жизненно важный. Развальцовка делается специальным инструментом; как он устроен, выглядит, какие возможны дефекты, и каким должен быть конечный результат – видно на рисунке:

Для тренировки нужно сразу с бухтой трубки купить какой-нибудь обрезок такой же; бухту до монтажа не трогаем. Заодно попрактикуемся в обрезке и шабровке: трубку обрезают круговым движением, а при шабровке трубку нужно держать концом вниз, чтобы соскабливаемые заусенцы не попали в ее просвет.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.

Суть подключения в общих чертах заключается в следующем:

снять переднюю панель и защитную крышку блока;
протянуть кабель и расположить его сбоку от модуля;
зачистить концы проводов, вставить в клеммы и затянуть шурупами;
зафиксировать кабель на выходе из блока;
закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
Труборез, с помощью которого осуществляется резка медных труб;
Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

перфоратор;
«болгарка»;
дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
Дренажная трубка – спиралеобразный пластиковый шланг;
Утеплитель для труб из каучука;
Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Как работать манометрической станцией

Корпус станции представляет собой блок. На боковой его поверхности расположено два патрубка. От них идут две разных трубки.

Та, которая тонкая, обеспечивает передачу жидкого хладагента от конденсатора к испарителю.
Благодаря толстой трубке в блок конденсатора поступает газ-фреон.

На каждом штуцере имеется специальный клапан. Он нужен для того, чтобы перекрывать подачу фреона.

Заполнение конденсатора фреоном производится по стандартной системе.

Защитные крышки патрубков и ниппелей демонтируются.
Ниппель соединяется с коллектором.
Кондиционер включается и настраивается режим максимального охлаждения.
После этого следует выждать 4-5 минут и перекрывать клапан патрубка, который отвечает за подачу жидкого фреона. Данным действие прерывается подача хладагента в испаритель.
Контроль давления выполняется с помощью манометра.

Для последнего этапа работы с манометрической станцией обязательно нужен помощник. Дело в том, что как только на индикаторе будет показатель -1 Мпа, необходимо сразу же перекрыть газовый штуцер. Если промедлить, то насос компрессора начнет работать на холостых оборотах, а это негативно скажется на работоспособности всего кондиционера в целом.

Монтаж кондиционера своими руками: схема и подробная инструкция

Внутренний блок
