Как сделать калитки из профнастила и ворота: установка и оформление своими руками +Фото с элементами ковки – Обзор

Размеры ворот

Прежде всего, следует ознакомиться с ключевыми характеристиками, которым должна соответствовать калитка из профнастила, что, впрочем, относится и к любым иным ограждениям из этого материала.

  • При выборе ширины ворот следует придерживаться значения в один метр, что является оптимальным для этого изделия. Если проем в заборе будет менее узким, вы не сможете пронести сквозь него крупногабаритные вещи, скажем, мебель.
  • Решая вопрос с высотой калитки из профнастила, следует ориентироваться на забор. Но при этом следует помнить о требованиях СНиП, в соответствии с которыми высота забора не должна превышать 220 см.
  • Оптимальной для столбов забора является глубина в один метр. Однако выбор глубины следует делать на основании типа грунта. Если на участке преобладают тяжелые грунты, то можно ограничиться уровнем в 70 см. Метровая глубина является достаточной тогда, когда приходится иметь дело со слабыми и пучинистыми грунтами. Однако, невзирая на выбранную глубину, рекомендуется устанавливать столбы ниже точки промерзания.
  • У большинства заборов секция достигает в длину 2,5-3 метров.
  • Если работы по сооружению забора выполняются на склоне, то следует позаботиться о создании перепада высоты между смежными секциями, который не должен превышать 10% от их высоты. Рекомендуемой операцией является террасирование полосы под забором. Подобное решение позволит придать конструкции более аккуратный вид. К тому же это поможет исключить просветы, которые могут обеспечить доступ на ваш двор соседским кошкам и собакам.
  • При установке ручки замка калитки наиболее подходящим для их размещения будет уровень, равный 90 см. И даже если вы слегка ошибетесь в точности выбора места для указанных элементов, это не повлияет на удобство пользования ими.
  • Для крепления навесов выбирается высота на уровне 25 см от нижнего и верхнего краев полотна.
  • Наиболее подходящим материалом для столбов представляется профтруба, имеющая сечение от 60 x 60 до 80 X 80 мм. Распространенным вариантом считаются калитки из профнастила, в конструкции которых используется каркас из трубы 40 x 20 мм. Если размеры довести до 40 x 40 мм, то это увеличит жесткость конструкции и в то же время упростит процесс врезки в каркас узкопрофильного замка.

Калитка из профнастила своими руками

Немного подробнее, пожалуй, стоит остановиться и на каликах. Они также являются разновидностью ворот и сделать их самим, начинающему мастеру также не составит особого труда. Самой незатейливой формой калитки, с которой сможет справиться практически любой человек, является прямоугольная. Самый оптимальный размер такой конструкции составляет 1 метр в ширину и 2 метра в длину.

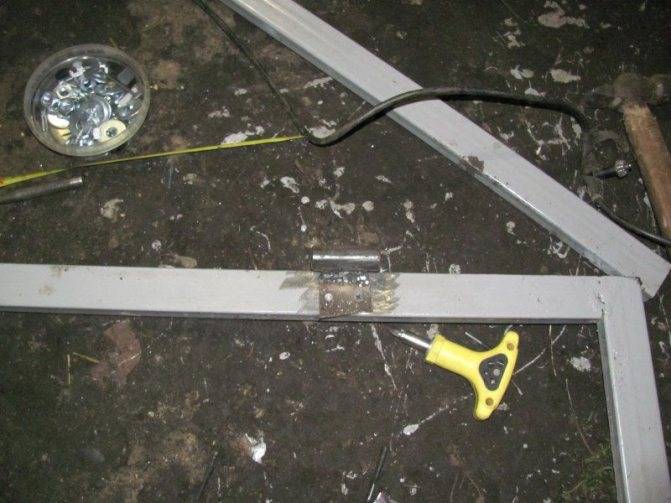

Сначала необходимо сварить каркас будущей калитки. Для этого потребуются профильные трубы. После того, как он будет готов, можно приступать к закреплению листов, как и для больших ворот. Заключительным этапом работы является установка полученной конструкции калитки на петли.

Специалисты советуют заранее забетонировать опорные столбы для калитки. Затем необходимо приварить петли. Только после этого можно приступать к монтажу калитки и любых ворот. По завершении монтажа всех составных частей, калитка оснащается замочным механизмом.

Таким образом, самостоятельно справиться с созданием ворот и калитки из профнастила вполне реально. Не каждый человек может себе позволить обратиться к профессионалам, так как их услуги стоят немалых денег. Но при грамотном подходе, тщательно распланировав всю предстоящую работу и вложив в неё частичку своей души, можно получить результат, который будет совершенно неотличим от услуг мастеров. Расходные материалы, уверенность в своих силах, несколько дней кропотливой работы все обязательно должно получиться.

Красивые ворота с элементами ковки

Монтаж и установка

Для сборки элементов в единое целое требуется ровная площадка, чьи размеры превышают габариты ворот. Чаще всего используется место, предназначенное для стоянки машины.

Сначала делается каркас с тщательным выведением прямых углов. После этого пускается в ход сварочный аппарат, после остывания швов зачищаются наплывы. Следующим шагом будет приваривание по разметке петель.

Монтаж профлиста

Профлист раскраивается по чертежу; заусенцы на месте срезов зачищаются. Фрагменты укладываются  внахлест, в них дрелью просверливаются отверстия и проводится фиксация с помощью саморезов. Для распорки используются кованые элементы, но можно с тыльной стороны укрепить и брусья – поперек либо по диагонали.

Яма для столба

Чтобы установить ворота из профнастила с элементами ковки, нужно в первую очередь поставить столбы, на которые они будут навешены. Глубина внедрения опор в землю – минимум 1 метр. Когда ямы будут готовы, отрезаются столбы, высота которых складывается из «подземного» метра, 10 см пространства между землей и створками и высоты самих ворот.

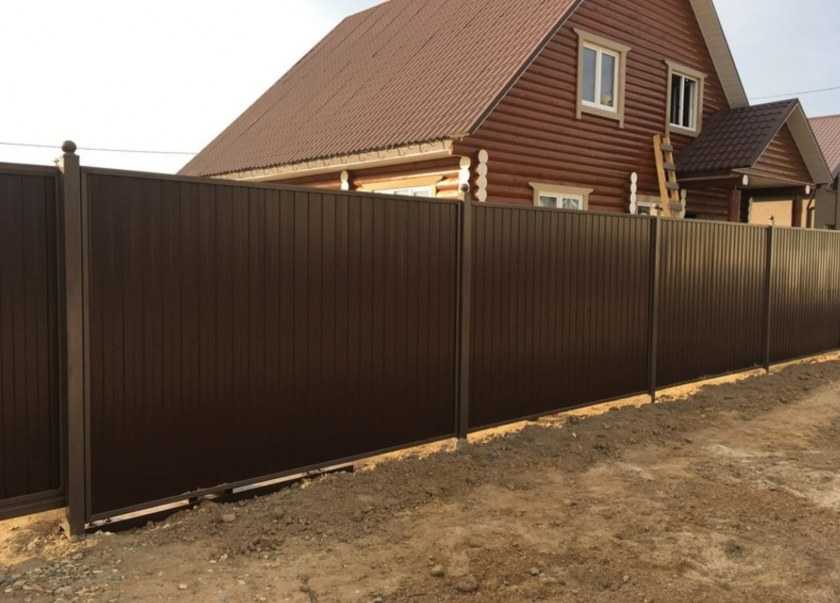

Обычный забор из профлиста

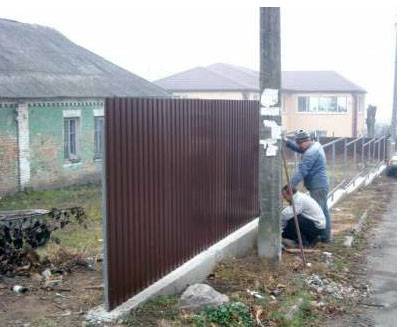

Опоры устанавливаются в ямы, засыпаются щебнем, который следует утрамбовать, и заливаются раствором из цемента (подойдет марка М400), щебня и песка в пропорции 1:2:4. После полного застывания бетона (оно займет примерно 3 дня) можно приступать к навешиванию створок.

  • Створка устанавливается вертикально на опору нужной высоты, к примеру, на кирпич. Размечается местоположение второй части петель. Обязательно следует выверять строгую вертикальность воротных элементов во время замеров.
  • Привариваются петли.
  • Навешиваются створки.
  • Размечаются и монтируются дополнительные механизмы: замки, щеколды, задвижки – что вы считаете необходимым.

Размечаются и монтируются дополнительные механизмы

Установка калитки проводится тем же образом. Некоторые мастера дополняют ее еще и козырьком, который будет защищать входящих и выходящих от дождя и снега. Если желаете получить максимально эстетичный вид ворот, стойки можно обложить кирпичом, либо необработанным камнем. Правда, для этого нужно обладать определенными навыками работы с кельмой и раствором.

Окончательный внешний вид

Если же у вас нет времени или желания самостоятельно установить ворота из профнастила с элементами ковки, или же не уверены в своих способностях, вы можете заказать установку у профессионалов, которые выполнят работы быстро, качественно и с учетом всех пожеланий. Разумеется, мастерам придется заплатить, но защита вашего дома, да еще и настолько красивая, стоит определенных вложений в нее.

Рекомендуем к просмотру данные видео:

Свариваем створки распашных ворот

Так как правильно сваренные ворота не должны иметь перекосов каркас собирают на сварочном столе. Если его нет, нужно подготовить ровное место на земле. Работа проводится поэтапно:

У подготовленных для внешней рамы труб торцы срезают под углом 45⁰. Места сваривания зачищают до металла. Трубы складывают в прямоугольник на ровной поверхности, где будет проводиться сварка ворот. Правильность наружных и внутренних углов проверяется угольником и замером диагоналей. Допустимое расхождение не больше 2 мм. Положение по горизонтали проверяется уровнем. Для надежности конструкцию перед тем как сваривать скрепляют угловыми струбцинами. Прихватывают углы, повторно проверяют их правильность, сваривают сплошными швами. В середину рамы приваривают горизонтальную поперечину. В получившиеся две части вставляются диагональные распорки

У такой конструкции высокая прочность достигается при минимальной затрате материала, что немаловажно, если ворота сваривать с приложением своих рук. Со швов сбивается шлак, проводится зачистка болгаркой

Сваренные стыки необходимо проверить на герметичность, так как попавшая внутрь вода ускорит процесс коррозии, а зимой при замерзании может разорвать трубы.

Калитку сваривают аналогично из того же профиля что и ворота или меньшего сечения. Если для экономии места предполагают врезать ее в створку, в качестве опоры можно использовать одну из труб каркаса.

В середину рамы приваривают горизонтальную поперечину и от нее две диагональные распорки — прочная конструкция при минимальных затратах

Достоинства

Достоинства ограждения из профлиста:

  • долговечность. Оцинкованный лист с надежной покраской покрытием прослужит более 20 лет, гофролист с покрытием из ПВХ и полиэстра прослужит не менее 30 и даже 40 лет;
  • очень высокая устойчивость к коррозии – профнастил покрывают слоем цинка, затем слоем полимера или краской. Лист с таким покрытием очень надолго защищен от появления ржавчины.
  • технологические качества – забор из профнастила легко смонтировать своими руками без сварки. Лист легко транспортировать, перегружать, складировать. При монтаже лист легко режется, сверлится, крепится;
  • ремонтопригодность – при необходимости легко снять один-два листа и установить новые;
  • работы можно производить в любое время года – туман и мороз установке оградыне помеха;
  • забор на даче своими руками из профлиста не требует применения тяжелой и дорогостоящей техники и особого оборудования;
  • жесткость и прочность. Изгибы являются ребрами жесткости – такой лист сложно согнуть или смять;
  • функциональность – забор невозможно разобрать, отогнуть, разбить или другим способом проделать в нем лаз для прохода на огражденную территорию. Тонкий лист режет руки – через забор невозможно перелезть сверху;
  • доступная цена;
  • не требуются профессионалы с высокой квалификацией, монтаж забора из профлиста своими руками – хороший способ удешевить ограждение;
  • устойчивость к огню – профлист не горит, искры и случайный окурок не вызовет возгорание;
  • устойчивость к грибкам, плесени, короедам;
  • прочность. Профилирование придает тонкому стальному листу большую жесткость и устойчивость к смятию. Ограждение из профилированного листа сложно повредить и сложно через него перебраться – тонкий лист режет руки;
  • устойчивость к ультрафиолету;
  • эстетические качества. Привычный профлист с лакокрасочным покрытием имеет большой выбор расцветок. Профлист, покрытый пластическими материалами, выпускается в очень большой гамме расцветок, кроме однотонных изделий выпускаются листы с покрытием, изображающем кирпич, природный камень, имеющие разнообразные принты – пейзажи, зелень, имитацию древесины, геометрические узоры, тематические рисунки, фотографии;
  • профлист прекрасно сочетается с кирпичными или каменными столбиками, декоративными решетками из профтрубы, декоративным ленточным фундаментом.

Инструменты, расходные материалы

Разные образцы ворот изготавливают по сходному принципу. Отличается глубина установки столбов, на что оказывает влияние структура почвы и общий вес конструкции. Кованые ворота с профлистом тяжелее, поэтому опоры закладывают на большую глубину. Расходные материалы:

  • профилированный лист;
  • металлические трубы для опор, может потребоваться кирпич или камень, если это предусмотрено конструкцией забора;
  • петли;
  • закладные элементы (для столбов из кирпича, камня);
  • профильные трубы для каркаса;
  • саморезы по металлу.


Разные образцы ворот изготавливают по сходному принципу Нужно предусмотреть запорные элементы: замок для откатных ворот, ушки под навесной замок для распашной конструкции. При необходимости подготавливают Г-образные штыри, которые будут использоваться в качестве стопорных элементов распашных ворот. Кроме того, может потребоваться грунтовка и краска. Для строительства понадобится инструмент:

  1. Отвес.
  2. Капроновый шнур.
  3. Шуруповерт, электродрель.
  4. Сварочный аппарат.
  5. Садовый бур, лопата.
  6. Ножницы по резке металла.

Related Posts via Categories

  • Профлист для кровли – особенности выбора материала и советы по монтажу своими руками
  • Сарай из профлиста – идеален для дач!
  • Как выбрать профлист по таблице его несущей способности?
  • Гофролист – универсальный материал для всех видов строительных работ
  • Какой бывает ширина профлиста – особенности ее определения
  • Окрашенный профлист – эстетически безупречный строительный материал
  • Производство профлиста – какое оборудование используется?
  • Крепление профлиста к металлическим прогонам – чем и как это делают?
  • Вес профлиста – считаем килограммы
  • Цвет профлиста – какие бывают и как выбрать подходящий?

Виды кованых ворот: описание конструкции, фото и эскизные картинки

Новичку кажется, что все кованные ворота примерно одинаковые. Однако, это далеко не так.

Рассмотрим варианты калиток разных типов:

  1. Простая конструкция без дополнительных вставок и элементов. Обычно это прямые или слегка изогнутые линии, не закрывающие пространство за калиткой.
  2. Полностью скрытая калитка. Обычно в такие конструкции вставляется металлический шит.
  3. Калитка из дерева. С кованным наполнением. В Этом случае, основным материалом выступает дерево, а металл, только армирует ворота, либо является декоративным элементом дизайна.
  4. Ограждения комбинированного типа. Здесь в равных пропорциях используются два разных материала. Обычно это полипропилен, или дерево, а также, металл. Причем, последний может использоваться только как украшение, по периметру.

Существует несколько разновидностей кованых ворот в зависимости от принципа открывания

О плюсах и минусах каждой конструкции стоит сказать отдельно. Обычно они отличаются нюансами крепления и технологией сборки, а также типом открывания.

Ворота откатные кованые с фото моделей

Откатные модели очень удобны, когда у вас не очень много пространства, они открываются вдоль ворот. Такой механизм едва заметен и при разумной нагрузке прослужит вам достаточно долго.

Из чего состоит конструкция:

  1. Опора – специальная опорная закладка для всего механизма ворот.
  2. Каркас – рама изделия.
  3. Внутренняя зашивка – это часть обычно состоит из ковки и декоративных элементов. Обычно используют разные материалы для оформления таких конструкции. Ведь откатный механизм не всегда может выдержать вес полноценного металла. Зашивка, как мы выяснили может состоять из единого полотна, так и из отдельных элементов. Очень часто для снижения веса используют профлист.
  4. Фурнитура и комплектующие.

Ворота распашные кованые с фото моделей

Устройство ворот такого типа несложное. Сами распашные створки крепятся к специальным закладным стойкам, которые располагаются на опорных столба. Обычно замковые элементы и фурнитура усилены подшипниками. Что позволяет без особого труда открыть и закрыть ворота. Причем предусмотрены варианты открывания как внутрь, так и наружу двора.

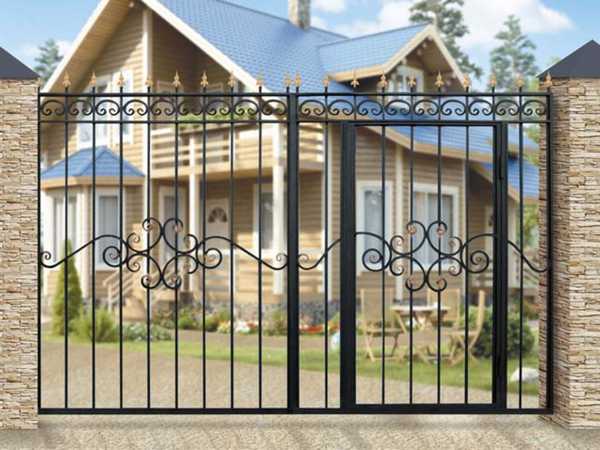

Очень часто ворота сочетаются с калиткой. Такая «пара» выгодно отличается от обычных ворот.

Еще один вариант подобной конструкции. Как видно из фото опорные стойки в этом случае выполнены из кирпича.

Кованые ворота с калиткой внутри с фото моделей

Кстати, калитка может быть выполнена как отдельной конструкцией, так и быть часть ворот. Как вы успели заметить, первый вариант гораздо солиднее. А если вы решили сэкономить, либо пространство для калитки не позволяет сделать отдельный вход, то возможно использовать пространство с умом.

Такие ворота считаются более бюджетными, а с другой стороны, почему нет?

Кованые ворота с поликарбонатом с фото моделей

Комбинированные ворота с использованием поликарбоната – современное решение проблем с весом ворот и их стоимостью. Такие модели дешевле полностью металлических резных конструкции, к тому же плотное стекло позволяет скрыть от посторонних глаз то, что происходит за забором.

По сравнению с металлическими конструкциями пластик освежает металл, делает ворота долее утонченными и изящными. Если вы планируете цветник, то такие заборы и ворота прекрасно будут пропускать свет, однако, специальное покрытие скроет вас от взглядов.

Ворота из профнастила с коваными элементами с фото моделей

Ворота из профнастила полностью скроют вашу усадьбу от посторонних глаз. Такое материал долго прослужит и практически не доставит проблем. В основе профнастила крепкий сплав стали. Обычно такие ворота являются продолжением забора или оградки.

Раздвижные ворота по типу напоминают откатные, только механизмы для открывания дверей установлены с двух сторон.

Эксклюзивные красивые кованые ворота с фото моделей

Дизайнерские модели выполняются по индивидуальному заказу. Стоимость таких образцов не доступная обычному человеку. Такие ворота чаще всего выполняются вручную. Очень часто на них изображаются вензеля или другие отличительные знаки семьи, для которых создается кованый шедевр.

Размеры ворот из профнастила

Стандартная ширина проема – 4-4,5 м при высоте в 2,2-2,5 м. Для удобства нарезки округляй значения с учетом ширины листов профнастила. Чтобы просчитать ширину точнее, добавь к общей ширине автомобиля метр для маневра. Если нужно варьировать параметры – заказывай профнастил индивидуально по своим замерам.

Оставь зазор снизу шириной 15-30 см, иначе первой же снежной зимой пользоваться воротами будет невозможно. После расчетов обязательно сделай чертеж со всеми отметками для калитки, петель, замка и других узлов. Это нужно, чтобы точно просчитать все расстояния, и чтобы каркас при сварке идеально сошелся.

Несколько хитростей и советов

Хвойные породы древесины наиболее распространены, они дешевые, достаточно прочные. Но у хвои есть недостатки. Она мягкая и имеет смоляные ходы и карманы. Не берите такие доски в работу. Если все-таки смола попала на поверхность доски ее необходимо удалить растворителями.

Для этого годятся:

  • бензин,
  • ацетон,
  • этиловый спирт,
  • кальцинированная сода,
  • каустическая сода
  • поташ.

После нанесения химического вещества и выдержки, его необходимо смыть водой. Если смолу не удалить, брак неизбежен.

Проверка измерительного инструмента

Особое внимание обратите на угольник. Он может быть не прямоугольным

Его нужно проверить.
Разметка деталей. Всегда оставляйте припуск в большую сторону. Семь раз отмерь, а один раз отрежь.
Соединительные элементы. Всегда используйте винты, шурупы, стяжки с оцинкованным покрытием. Это избавит вас от ржавых потеков в будущем.

Материалы для изготовления ворот с элементами ковки

  1. Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
  2. Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
  3. Ребра жесткости.
  4. Для создания каркаса понадобится профильная труба.
  5. Антикоррозийная жидкость для обработки металлических элементов.
  6. Краска и грунтовка.

Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться

К тому же понадобятся более прочные крепежные детали.

3 этап – инструмент и материал для ворот из профнастила

Чертеж ворот из профлиста является наглядным пособием для
расчета материала. Для изготовления понадобится:

профнастил – для обшивки. Предпочтительно брать стеновой,
т.к. он имеет большую рабочую ширину.

саморезы или заклепки для крепления профлиста;

металлическая труба сечением от 60х60 мм и выше – для
опорных столбов;

труба сечением 40х40 или 60х20…60 мм. – для элементов рамы
створок (каркаса);

труба 20х20 для усиления каркаса (при необходимости). 20х20
подходит для каркаса, изготовленного из трубы 60х20. 30х30 – если
использовалась труба 60х30.

Мастера советуют покупать все трубы толщиной 3 мм, а не 2.
Цена их несколько дороже, но новичкам гораздо проще будет их сварить. Металл
медленнее греется и не так быстро деформируется.

Изучая рекомендации, как сделать ворота из профнастила, вы
не найдете предложения использовать дерево для каркаса, т.к. деревянный каркас
не способен нивелировать гибкость профнастила.

металлический лист для формирования косынок (при
необходимости);

петли, замки (защелки, задвижки, заглушки), нижние
фиксаторы;

грунтовку по металлу и краску;

элементы декора (ковка).

Из инструмента понадобится: сварочный аппарат, болгарка,
шуруповерт (дрель и заклепочник), рулетка, уровень, отвес, ножницы по металлу,
кисточки и расходные материалы к инструменту.

Подгоняем створки к стойкам

Первый шаг. Устанавливаем створки ворот на подставки, которые можно сделать из бруса, кирпича либо другого подходящего материала.

Второй шаг. Выравниваем створку по всем плоскостям.

Третий шаг. На нашем каркасе уже присутствуют элементы петель. Отмечаем места для установки второй части соединительного элемента на опорах. Привариваем петли к стойкам по меткам.

Четвертый шаг. Навешиваем створку. Убираем подставки, установленные в начале работы.


На уровень крепления ворот кладем доску. Выравниваем ее по уровню


Выставляем ворота по уровню. Привязываем веревками к столбам


Примеряем ворота перед установкой


Зачистили места для приваривания петель от краски на столбах и на воротах


В середину ворот подложили досочку, чтобы ворота немного приподнялись. Когда мы их приварим они немного опустятся под своим весом и примут горизонтальное положение


Сверху ворота связываем трубой и привязываем ее к столбам

Аналогичным образом монтируем каркас второй стойки. Чтобы конструкция была еще более жесткой, мы можем сварить две крайние опоры ворот со стойками нашего ограждения.

Для повышения устойчивости ворот к ветровым нагрузкам, мы можем приварить по верхним торцам опорных стоек горизонтальную планку из металлопрофиля. Актуально лишь для тех ситуаций, когда через ворота будет проезжать исключительно легковой транспорт.

Одну часть петли привариваем к стойке, вторую к раме, в профлисте перед креплением сделаем вырезы.


Петли


Не перепутайте, петли без штыря привариваются на рамку для сворки


Во время сварки нужно следить за тем, чтобы петли были заподлицо с профилем


Установка петель


Петли


Дальше нужно зачистить сварные швы болгаркой со шлифовальным диском и покрасить створку эмалью против ржавчины


Петли надо приваривать параллельно столбу


Вначале прихватываем петли после этого пробуем открыть и закрыть ворота. Если ворота нормально открываются, окончательно привариваем петли к столбам и к воротам

В завершение нам остается покрасить части каркаса, которые останутся на виду после крепления профилированных листов. Подбираем цвет краски так, чтобы он хорошо гармонировал с цветом профлиста и забора.


Каркасы ворот успешно приварены


Красим каркасы


Над верхней петлей каждой воротины приварили уголки, чтобы ворота было не снять

Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм. Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.

Классификация и виды ворот

Из профильного металлического листа изготавливают откатные (раздвижные) и распашные ворота. Выбор той или иной конструкции продиктован определенными условиями, а также личным желанием хозяина участка.

Движение створок откатных ворот обеспечивают роликовые опоры, которые скользят по направляющим, приводя в движение створки. Такие ворота часто автоматизируют. Раздвижные ворота нельзя оборудовать встроенной калиткой – именно этот аспект является минусом конструкции, но изготовление ворот не представляет особой сложности, поэтому их вполне можно сделать самостоятельно, имею самые минимальные мастеровые навыки.

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.


Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.


Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину

Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.


Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.

Что такое профнастил

Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:

  • листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
  • при правильной установке такие ворота прослужат около 50 лет;
  • простота монтажных работ, их очень легко крепить к готовым створкам;
  • презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
  • относительно невысокая стоимость.


Профнастил довольно легко монтировать Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:

  • из-за небольшой толщины листы профнастила можно легко прорубить топором;
  • если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
  • при сильном механическом воздействии легко деформируются.


Марки профнастила Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:

  1. «С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
  2. «НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
  3. «Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

Внешний вид конструкции с элементами ковки

Калитка из профнастила

Конструкция выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа

К каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Калитки из 3D-сетки

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

Особенности материала

Профилированный лист – это материал, выполненный из листового металла, и имеющий неоднородную структуру. Выпускаются оцинкованные листы, либо окрашены защитным покрытием. Все модели состоят из нескольких слоев. Так самый бюджетный вариант оцинкованного листа, имеет 3 слоя – внутреннего и двух наружных цинковых покрытий. Если разбирать более дорогие модели, то встречаются виды до 10 слоев.

Все профлисты распределяются по сроку службы – от 5 до 20 лет. Недорогие материалы из оцинковки, имеют менее продолжительный эксплуатационный период в отличие от дорогих. Популярные сферы применения: обшивка ангаров, монтаж заборных ограждений, сборка ворот, обшивка гаражей и сараев. Также применяется для других целей.

Сфера применения определяет тип профилированного листа:

  • Стеновой. Реализуется под маркировкой «С». Имеет небольшое профилирование. Высота одной волны от 8 до 21 мм.
  • Кровельный. Маркировка производится буквами «НС». Характерен волнами средней высоты – от 20 до 100 мм. Применяется при монтаже кровли, обшивке стен и укладке перекрытий.
  • Несущий. Маркируется буквой «Н». Толстые листы предназначены для монтажа несущих конструкций. Волна профиля от 75 до 100 мм.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
