Мауэрлат на газобетон без армопояса: пошаговое крепление мауэрлата к газобетону с фото инструкцией

Зачем армировать газобетон при строительстве?

Газобетон является прекрасным материалом, в число достоинств которого входит:

  • низкий коэффициент теплопередачи, благодаря которому отапливать построенные дома дешевле;
  • малый вес, позволяющий снизить расходы на фундаменте и упростить процесс транспортировки и строительства;
  • высокая прочность – можно строить из него дома в несколько этажей;
  • долговечность – как показывают лабораторные испытания, материал способен прослужить 100 лет и больше сохраняя изначальный внешний вид и другие положительные свойства;
  • устойчивость перед плесенью, грибком, открытым огнем, частыми перепадами температуры;
  • легкость обработки.

Увы, при всем этом он плохо работает на изгиб и растяжение. Да, точно также как бетон, он может выдерживать большие нагрузки на сжатие, но быстро разрушается при других нагрузках. Решить эту проблему может только качественное армирование газобетонной кладки. Специалисты, работающие в области строительства, прекрасно знают, что арматура – весьма недешевый материал. Поэтому при возведении большого дома придется потратить немалые деньги на покупку арматурных прутов. Но это единственный способ гарантировать высокую прочность и долговечность постройки.

Подбор стройматериала

При изготовлении деревянного мауэрлата используют брусья. При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует уложить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать при помощи гвоздей. Это поможет сделать прочную, цельную деревянную конструкцию

Важно, чтобы ее размер быть меньше ширины газобетонных стен. Брус нужно закрепить на внутренней поверхности таким образом, чтобы между внешним срезом и креплением остался промежуток в пять сантиметров

Иногда строители используют кирпич для защитного пояса на внешней стороне стенки. Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями.

Установка мауэрлата на ограждающие конструкции из кирпича

При возведении кирпичных стен важно заранее выбрать метод установки мауэрлата. Это влияет на последовательность и особенности выполнения работ: . Использование дрота.

Использование дрота.

Крепление мауэрлата к кирпичной стене происходит при помощи элемента диаметром 6 мм. Проволока вмуровывается в ограждающую конструкцию на глубину 30 см. Длина катанки выбирается с учётом габаритов бруса. На каждое стропило должна приходиться ода закладная деталь в виде проволоки.

Данный метод несовершенный, поскольку постепенно уменьшается надёжность из-за растяжения металла. Также ухудшается внешний вид фасада. Металлическая проволока со временем ржавеет, что портит внешнюю облицовку стен.


Использование металлической проволоки для фиксации мауэрлатаИсточник beton-house.com

Применение деревянных пробок.

Мауэрлат крепится к специальным вставкам в стене при помощи скоб. Деревянные закладки, предварительно обработанные антисептиками, вмуровываются в кладку. Длина пробок – не меньше 250 мм. Точки фиксации деревянного бруса определяется положением и количеством стропильных ног.

Метод ненадёжный и используется редко. Дерево со временем усыхает и деформируется, что влияет на положение мауэрлата и стропильной конструкции. Установка пробок занимает много времени и требует повышенного внимания каменщика.

Использование шпилек.

Крепление мауэрлата осуществляется при помощи металлических элементов, вмурованных в кладку (не меньше, чем на 3 ряда). Размер резьбы подбирается с учётом параметров стропильной системы. Метод надёжный, но трудоёмкий из-за усложняющейся технологии кладки кирпича.

Применение анкеров.

Используются специальные металлические элементы большого диаметра. После установки мауэрлата в нем и стене высверливается отверстие под анкер. Деталь вбивают в углубление и фиксируют при помощи гаек. Анкера используются только с полнотелыми кирпичами.


Технология установки анкеровИсточник extxe.com

Завершающий этап

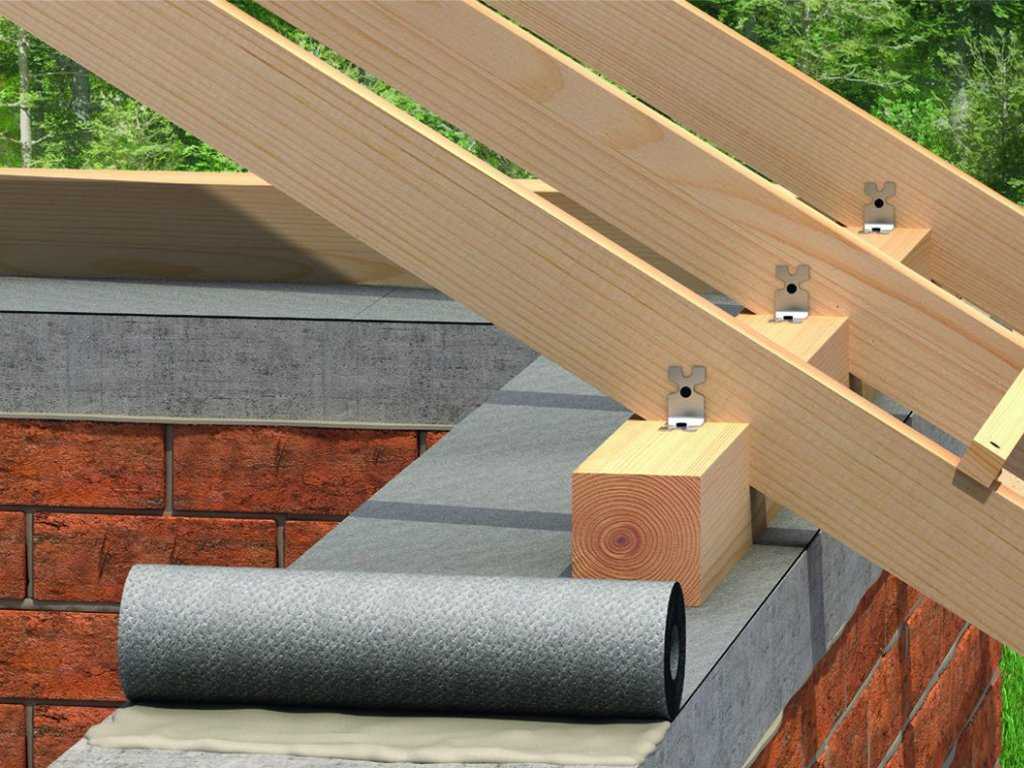

После монтажа мауэрлата на газобетон приступают к монтажу стропильной конструкции. Способов – два.

Первый вариант

  • в досках выполняют запил на 1/3 глубины доски;
  • гвозди и металлические уголки позволят надежно закрепить стропила;
  • гвозди (2шт.) забиваются крест-накрест с боков;
  • дополнительный гвоздь вбивается сверху;
  • крепежные уголки окончательно закрепляют стык.

Второй вариант

  • в стропиле запил не выполняют;
  • снизу подшивают специальный опорный брусок, упирающийся в мауэрлат;
  • гвозди вбивают, как и при первом варианте.

Опорный брусок имеет длину 1 м. Второй вариант подходит для стропил, имеющих малую высоту.

Крепление связующего бруса можно выполнять только после точных расчетов и заготовки качественных материалов. Покупка брусьев ненадлежащего качества с повышенной влажностью может привести к нарушению прочности конструкции.

Для крепления мауэрлата к газобетонной стене используйте анкера со специальными дюбелями или химический способ установки. Обязательно выполните теплоизоляцию армирующего пояса из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

В каких случаях требуется армопояс в доме

Армопояс для стен. Усиление стен армированным поясом нужно не всегда. Поэтому не нужно зря тратить деньги на него в следующих случаях:

  • под подошвой фундамента залегает крепкий грунт (скальный, крупнообломочный или крупный песок не насыщен водой) стены возводятся из кирпича;
  • строится одноэтажный дом, который перекрывается деревянными балками, а не железобетонными панелями.

Если же на участке залегают слабые грунты (пылевидный песок, суглинок, глина, торфяник), то ответ на вопрос нужен армирующий пояс, очевидна. Не обойтись без него и в том случае, когда стены строятся из керамзитобетонных или пористых блоков (пенобетонных или газобетонных).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от межэтажных плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку от плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, а марка прочности не ниже В2,5) армопояс не нужен.

Армопояс под мауэрлат. Деревянная балка, на которую опираются стропила, называется мауэрлат. Она не может продавить пеноблок, поэтому кому-то может показаться, что под нее армопояс не нужен. Однако, правильный ответ на данный вопрос зависит от материала, из которого построен дом. Крепления мауэрлата без армопояса допускается для кирпичных стен. Они надежно держат анкера, которыми мауэрлат крепится к ним.

Армопояс под мауэрлат.

Если же мы имеем дело с легкими блоками, то армопояс залить придется. В газобетон, пенобетон и керамзитовые блоки анкерные крепления надежно зафиксировать невозможно. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Армопояс для фундамента. Здесь подход к проблеме усиления не изменяется. Если фундамент будет смонтирован из блоков ФБС, то армопояс однозначно необходим. Причем его нужно делать в двух уровнях: на уровне подошвы фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и осадке грунта.

Для бутобетонных ленточных фундаментов также требуется усиление армированным поясом, хотя бы на уровне подошвы. Бутобетон — экономический, но не устойчив к подвижек грунта материал, поэтому армирования ему необходимо. А вот монолитной «ленте» армопояс не нужен, поскольку ее основа — стальной объемный каркас.

Ленточный фундамент для дома: достоинства и недостатки как сделать своими руками (прочитать подробнее)

Нет необходимости в устройстве данной конструкции и для сплошной фундаментной плиты, которую заливают под здания на слабых грунтах.

Армопояс под виды межэтажных перекрытий. В панели, опирающиеся на керамзитобетонные блоки , газо или пенобетон, армированный пояс нужно делать в обязательном порядке.

Во монолитное железобетонное перекрытие его можно не заливать, поскольку оно равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Размеры плит перекрытия: особенности использования конструкций (прочитать подробнее)

Армопояс под деревянное перекрытие, которое опирается на легкие блоки (газобетонные, керамзитовые, пенобетонные) не требуется. В этом случае под балки достаточно будет залить опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Способы и расстояние крепления на крышах малого размера

Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.

Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.

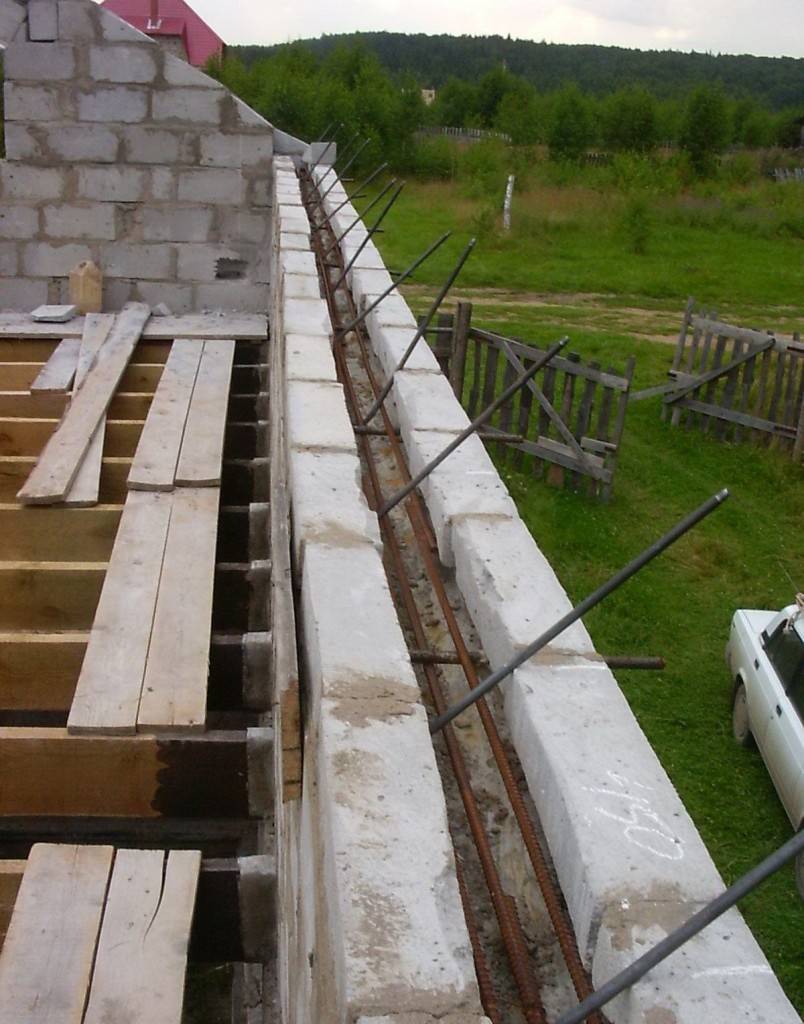

Стандартную фиксацию на проволоку осуществляют таким образом:

  1. На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
  2. Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
  3. Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.

Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

  • защита от деформирования стен;
  • дополнительная жесткость газобетонной постройке;
  • регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Вначале следует соорудить по периметру дома опалубку.
  2. Следом производится армопояс из монолитных блоков.
  3. Потом собирается каркас из арматурных прутьев.
  4. Устанавливаются шпильки для крепления.
  5. Теперь все надо залить бетонным раствором.
  6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

  • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
  • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
  • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
  • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон,

точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Как закрепить мауэрлат к газобетону без армопояса?

На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, – металл (швеллер, двутавр) или древесина (брус)

Видео

Комментарии

1 2

#13 Mikki 08.03.2019 12:58 This blog was… how do I say it? Relevant!! Finally I’ve found something which helped me. Kudos!

My site pharmacy uk: https://canadianpharmacyonli.com/

Цитировать

#12 Nora 18.02.2019 23:49 It is perfect time to make a few plans for the longer term and it’s time to be happy. I’ve learn this publish and if I could I desire to counsel you some interesting issues or suggestions. Maybe you could write subsequent articles referring to this article. I desire to learn more issues about it!

My page: canadian pharmacies online: https://canadianpharmacyonli.com/

Цитировать

#11 Tamie 14.02.2019 12:23 This design is wicked! You obviously know how to keep a reader entertained. Between your wit and your videos, I was almost moved to start my own blog (well, almost…HaHa!) Excellent job. I really enjoyed what you had to say, and more than that, how you presented it. Too cool!

Also visit my web page: canada online pharmacy: https://canadianpharmacyonli.com/

Цитировать

Цитировать

Erick 10.02.2019 05:43 Howdy would you mind letting me know which webhost you’re working with? I’ve loaded your blog in 3 different browsers and I must say this blog loads a lot faster then most. Can you recommend a good internet hosting provider at a reasonable price? Thank you, I appreciate it!

Review my web-site: canadian pharmacies online prescriptions: https://canadianpharmacyonli.com/

Цитировать

Feel free to surf to my web-site; canadian pharcharmy online: https://canadianpharmacyonli.com/

Цитировать

Edwardo 26.01.2019 15:01 Excellent article! We will be linking to this great article on our site. Keep up the good writing. Feel free to surf to my web site; canada online pharmacies: https://canadianpharmacyonli.com/

Цитировать

Leslee 24.01.2019 20:17 Hello! Someone in my Myspace group shared this site with us so I came to take a look. I’m definitely enjoying the information. I’m bookmarking and will be tweeting this to my followers! Excellent blog and terrific design. my web-site … canadian pharmacy online: https://canadianpharmacyonli.com/

Цитировать

Tory 24.01.2019 15:41 I used to be suggested this website by my cousin. I am not certain whether this publish is written by him as nobody else understand such certain approximately my problem. You are incredible! Thanks! Here is my web-site canadian pharmacy online 24: https://canadianpharmacyonli.com/

Цитировать

Katherine 22.01.2019 12:26 Asking questions are actually nice thing if you are not understanding anything fully, but this article offers good understanding even. my blog post … canada pharmacies online: https://canadianpharmacyonli.com/

Цитировать

1

2

Обновить список комментариев

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

  • легкий;
  • прекрасно обрабатывается;
  • обладает хорошими теплоизоляционными свойствами;
  • блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Крепление стальной проволокой

Наиболее простой вариант крепления.

Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

  • за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
  • мауэрлат укладывается после завершения кладки стены и набора прочности клея;
  • скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами


Анкерный болт (механический анкер) состоит:

  • из внутреннего стержня с резьбовой частью;
  • наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

  • Брус мауэрлата выкладывается по всему периметру стены.
  • По всей длине мауэрлата сверлятся отверстия под анкерные болты. Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
  • Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
  • В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
  • Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

Химический анкер


Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

  • сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
  • с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
  • канал отверстия заполняется клеящим составом;
  • в отверстие вставляется резьбовая шпилька М12 – М14 или отрезок арматуры подобного диаметра;
  • при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

  • Прочность крепления значительно выше, чем у анкера с механической фиксацией.
  • Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
  • Химическая стойкость.
  • Можно крепить к влажному материалу, выполнять работы в дождь.
  • Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

  • Клеящий состав не выдерживает высоких температур.
  • Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

  • 100х100 мм;
  • 100х150 мм;
  • 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

  • форма и площадь покрываемого крышей здания;
  • тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
  • материал и вес стропильной системы и кровельного покрытия;
  • наличие либо отсутствие мансардного этажа в доме;
  • расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

  • висячие стропила с использованием затяжек;
  • наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

  • висячие стропила без затяжек;
  • наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

  • (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
  • (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Геометрия укладки армопоясов, сопряжение конструкций

Армопояса под кровлю в доме из газобетона устанавливаются на одном уровне с плитами перекрытий (покрытия). Допускается монтировать контуры непосредственно под плитами. При этом следует обеспечить опирание стропил на железобетонный контур, а не на газобетон. Если надо, то придется выполнить два армопояса:

  • один, чтобы увязать воедино плиты перекрытий;
  • второй — под крышу, для крепления мауэрлата.

Бетонируются все стены здания – наружные и внутренние. Контур должен пройти и по наклонным плоскостям фронтонов.

Основная задача, которую следует максимально эффективно решить при проектировании обвязочного пояса для дома из газобетона, – надо подготовить поверхность для опирания вертикальных стоек, через которые механическая нагрузка будет передаваться на вертикальные стены газобетонного дома.

Подготовка бруса для мауэрлата

Для мауэрлата используют преимущественно древесину хвойных пород: внутри нее скапливается меньше влаги. Перед установкой брус следует обработать антисептическими и пирозащитными химическими соединениями.

Требования к геометрическим параметрам:

для изготовления мауэрлата предпочтительно брать брус сечением 100 х 150 мм. Допускаются и несколько большие сечения. Минимальная допустимая высота бруса – 100 мм.

При подборе древесины под мауэрлат лучше использовать брус, поперечник которого равен удвоенному сечению стропильных ног.

Укладка и крепление мауэрлата к бетонному обвязочному поясу

Поверхность армопояса после отвердения следует прогрунтовать. Перед укладкой бруса по всей длине обвязочного контура укладывается гидроизоляция. Можно нанести мастику – это модный сейчас способ, номенклатура предлагаемых смесей очень высока. Но обычно оказывается достаточным уложить слой рубероида.

Цель операции – максимально предотвратить скопление влаги между цементной поверхностью и древесиной подстропильного основания. Из-за различий структуры и большой разницы внутренних температур в этих материалах, при прямом касании между ними оседает вода.

Если брус крепится проволочными петлями, сложностей в работе не возникает.

  • Мауэрлат обвивается проволокой с двух сторон.
  • Затем ее концы скручивают.
  • В образовавшуюся слабину вставляют рычаг – хоть отвертку, и проворачивая ее, добиваются плотного прилегания.

В случае, когда брус требуется посадить на шпильки или анкера, вмурованные в бетон, могут возникнуть ошибки. Чтобы оси отверстий и штырей совпадали, пользуются рядом хитрых приемов.

Один из них – предварительный монтаж мауэрлата:

  • Еще на этапе укладки арматуры брус просверливают в заданных местах и вворачивают в него штыри.
  • Получившийся узел устанавливают на арматуру и нижнюю часть шпилек фиксируют. Если планируется основания штырей закрепить в донной части блока, делают разметку. Затем, после изготовления полуотверстий, окончательно закрепляют. Главное: операцию проводят, не снимая крепеж с бруса.
  • После фиксации шпилек (анкеров) брус снимают.

Таким путем удается добиться наибольшей точности при совмещении осей отверстий в мауэрлате и армопоясе.

Собранный мауэрлат в итоге должен представлять собой единый узел со стропильной частью, намертво прикрученный к армопоясу. Если брусья коротки, их сращивают. Отдельные части соединяют в замок. Существуют различные виды стыков:

  • в лапу,
  • в полдерева,
  • в четверть.

В любом случае, место сочленения при окончательном креплении прикручивают к бетонному основанию пояса.

В углах мауэрлат также жестко фиксируют. Сочленяемые детали скручивают проволокой, свинчивают шпильками, саморезами или скрепляют скобами.

Утепление армопояса

В первую очередь, в утеплении нуждается железобетонный контур, собранный с помощью опалубки без термоизоляции.

Если пояс установлен в одной плоскости с покрытием (перекрытиями) уплотняются зазоры между торцами плит (балок) и бетонной лентой.

Для термоизоляции применяют материалы, которые устойчивы к влаге. Желательно устанавливать утеплители, не поддерживающие горение.

Облицовка стены маскирующая обвязочный контур

Если мауэрлат изготавливался на основе лоточных блоков, дополнительного декорирования поверхности проводить не следует. Это касается и случая, когда в опалубку были вставлены лицевые блоки перед заливкой мауэрлата.

Для декорирования поверхности железобетонного контура используют доборные блоки или тонкостенные перегородочные. При их установке желательно оставлять сантиметровый зазор перед утеплителем: вентиляция внутри простенка будет способствовать своевременному удалению конденсата. Это правило окажется особо полезным, когда в качестве утеплителя применяют минеральную вату.

После отделки операцию по укладке армопояса под кровлю в доме из газобетона можно считать завершенной. Работа, конечно, ответственная, требует тщательности при выполнении. Заливка бетона сопряжена со значительными трудозатрами. Однако издержки невелики на фоне десятков преимуществ, которые возникают при строительстве дома из газобетона.

Заключение

Совершенно очевидно сам мауэрлат и процесс строительства армированного пояса на газобетоне очень ответственный и необходимый. Работа должна проводится согласно проекту, технологической карте и с привлечением опытного персонала.

И дело не только в их опыте, кроме знания технологии процесса, потребуется соблюдение правил техники безопасности выполнения строительных работ на высоте. Только в этом случае можно гарантировать, что мауэрлата будет установлен качественно, кровля получится надежной, а газоблочный дом простоит весь положенный срок эксплуатации и даже намного больше.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
