Маркировка кабеля: расшифровка, примеры

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

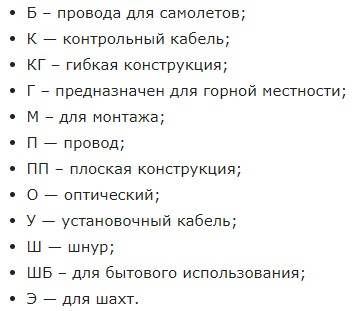

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ

Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

Цифра №2 характеризует площадь поперечного сечения в мм.кв.

Цифра №3 отображает номинальное напряжение сети.

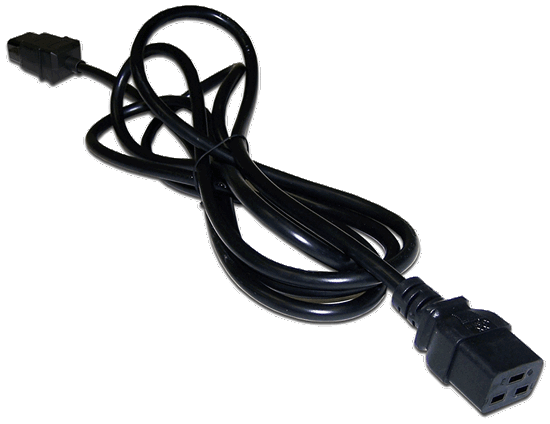

Маркировка шнуров представлена буквой «Ш».

Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

литеры «П» и «А» нет, значит, жила медная;
вторая буква «В» указывает, что изоляция поливинилхлоридная;
также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
последняя буква – «Г» обозначает, что защитный покров отсутствует;
первая цифра «4» — четыре жилы;
«2,5» — поперечное сечение в мм.кв.;
380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Маркировка российских кабелей:

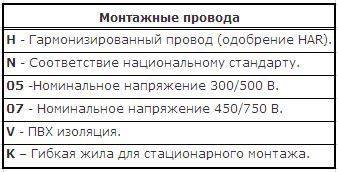

Обозначение отечественных проводов и шнуров:

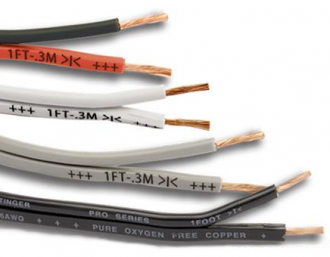

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.

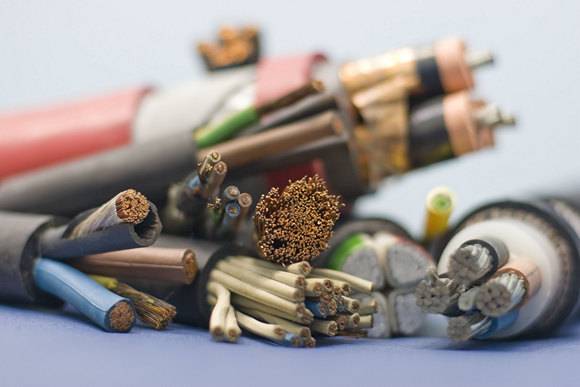

Разновидности

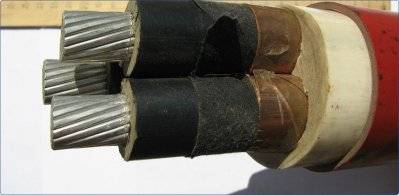

Провода и кабели отличаются большим разнообразием и адаптированы под различные отрасли промышленности. Кабель и провод классифицируется по своему назначению, а так же по материалу изоляции. При этом кабель и провод бывает:

силовым. В кабеле может применяться сшитый полиэтилен для изоляции. Другой разновидностью изоляции в силовом кабеле и проводе могут быть полимерные соединения без галогеносодержащих составляющих. Это делается для уменьшения выделения дыма и ядовитых газов при авариях с последующим значительным нагревом кабеля и провода, что повышает уровень безопасности в электроустановках.

Силовой провод используется для напряжений до 700 Вольт как в промышленных так и в гражданских объектах для монтажа электроустановок. Токопроводящие жилы могут быть как однопроволочными так и многопроволочными. Провод прокладывается в строительных объектах открытым – на стенах и скрытым – под штукатуркой способами. Пример такого провода показан на изображении ниже:

Термостойким и огнестойким. Для проводов и кабелей существует параметр, который называется «температурным индексом». Он указывает в градусах по Цельсию температурный режим пространства, в котором проложен провод или кабель при этом нормально работающий. Для термостойких проводов и кабелей этот индекс начинается со значения «+70». Он увеличивается по мере термостойкости изделия, достигая значения «+600».
Установочным. Этим проводом выполняются соединения электрооборудования в электрических сетях того или иного назначения, что иллюстрирует таблица, показанная далее:

Специального назначения. К этой группе относятся провода и кабели, применяемые на речных и морских судах, железнодорожных локомотивах и вагонах, автотранспортных средствах, авиации, шахтах, радиоустановках, лифтовом оборудовании, системах обогрева.
применяемым в нефтегазовой промышленности.

Кабель и провод бывает:

контрольным, для управления и связи;
для промышленного интерфейса.

изолированным самонесущим с одной или четырьмя токопроводящими жилами, применяемым для воздушных линий электропередачи 0,6 – 35 киловольт:

Такие линии электропередачи строятся в местах с особыми климатическими условиями и для экономии места, занимаемого линией электропередачи.

Не изолированным. Этот провод применяется для воздушных линий передачи электрической энергии:

Контактные и гибкие провода также относятся к группе неизолированных. Контактные применяются для создания воздушной электрической сети для железных дорог и городского электротранспорта. Гибкие – для специальных особо гибких соединений, например щёток электродвигателей.

Обмоточным. Эти провода бывают с разными видами изоляции – с эмалевой, бумажной, волокнистой, эмалево – волокнистой, плёночной и пластмассовой. Они применяются для изготовления обмоток электрических машин.
Выводным, соединительным и монтажным. Выводными проводами с изоляцией из кремний – органической резины или полиэтилена присоединяются к электросетям различные электродвигатели и иные устройства. Соединительные провода содержат либо медные, либо лужёные медные жилы в изоляции из ПВХ и предназначены для использования с различными бытовыми электроприборами. Монтажные провода используются для соединений внутри электронного и электрического оборудования.

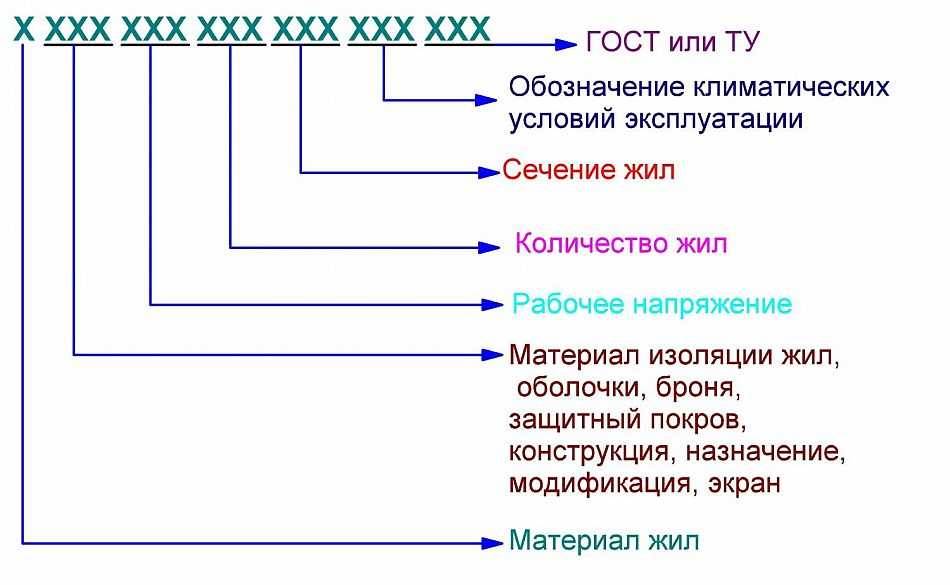

Общие принципы маркировки кабельной продукции

Как расшифровывать маркировку кабелей

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице:

Расположение букв или цифр	Что обозначает	Используемые буквы и их расшифровка
1-я буква	Материал жил	— нет буквы — медь
А — алюминий
2-я буква	Степень гибкости	Г — гибкий, многожильный
ничего нет — одножильный

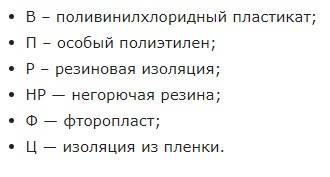

3-я буква	Материал изоляции	В — поливинилхлорид (ПВХ)
П — полиэтилен
Р — резина
НР — негорючая неделя
Ф — фторопласт
Ц — пленочная изоляция (для монтажных проводов)
4-я буква	Материал оболочки или тип брони	БбГ — броня из стальной профилированной ленты
Бн — броня из стальных лент с защитным покровом, не поддерживающим горение
В — ПВХ
Д — оплетка из двойного провода
К — броня из круглых стальных проволок, заключенных в стальной поклов
СБ — свинцовая броня

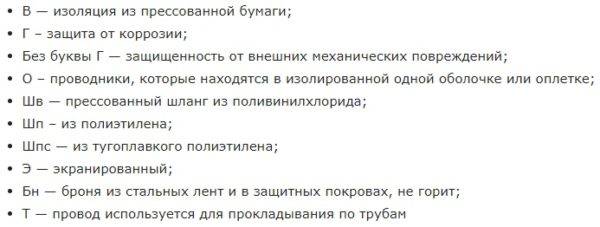

5-я буква	Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы	В — ПВХ (если стоит в конце обозначает бумажную изоляцию)
Г — противокоррозионный защитный слой. Если “Г” – нет защита от механических повреждений
О — изолированные провода объединены общей оплеткой
Шв — защитный слой — выпрессованный шланг из ПВХ
Шп — защитный слой — выпрессованный шланг из полиэтилена
Шпс — тоже, но полижтилен самозатухающий
Э — экранированный
Т — провод для прокладыки в трубах

Также маркировка кабеля состоит из цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Пример нестандартного обозначения на схемах

Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Типы оптических кабелей

В их основе волоконные световоды, предназначенные для передачи в линиях связи оптических сигналов, что по сравнению с электрическими является альтернативой. Кабель ДПб используют для прокладки в кабельной канализации, блоках, трубах, коллекторах, по эстакадам, мостам и легких грунтах.

Маркировка осуществляется с помощью цифр и букв, например: NNNPB — H — m — n1 ? n2 Z — n3Yn4 — n5 | n6, где:

Маркировка/обозначение


NNN	Назначение
Р	Тип металлической оболочки, может быть алюминиевой А, медной М
В	Тип броневого покрытия, К – круглые проволоки, Б-стальные ленты, О- оплетка из стальных проволок, С-склопруток, Г- без брони
Н	Наличие кабеля оболочки, не распространяющий горение, отсутствие буквы означает отсутствие оболочки
m	Номер разработки конструкции характеризует тип центрального силового элемента
n1xn2	Структура построения сердечника (кол-во оптических модулей) х (кол-во оптических волокон в оптическом модуле)
z	Тип волокна – одномодовое Е или многомодовое М
n3	max коэффициент затухания, дБ/км
Y	Используемая длина волны
n4	max дисперсия, пс/(нм-км)
n5	Количество ВС
n6	Количество медных жил

Разъемы представлены в двух типоразмерах:

SC FC – стандартного размера;
LC – миниатюрные оптические.

Имеются оптические разъемы, соединяющие как одно, так и несколько волокон.

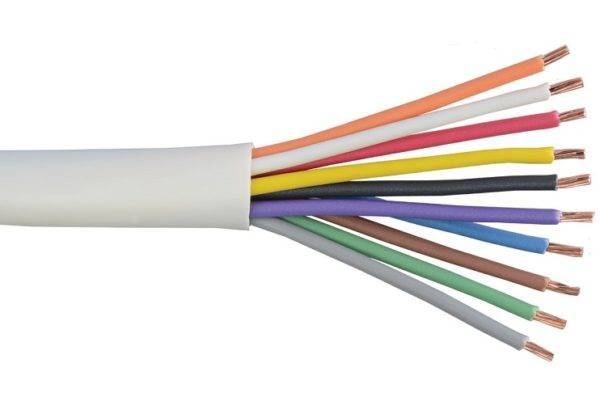

Маркировка жил кабеля

Жила — часть кабеля или провода, проводящая электрический ток.

Виды жил:

одножильные;
трехжильные;
многожильные.

Они имеют свою маркировку согласно ГОСТ.

ВАЖНО! Жилы бывают одноцветные и цветные, зависят от выполняемой функции (фаза, нейтраль, заземление). Маркировка бывает и цифровая

Маркировка бывает и цифровая.

Виды изоляционных материалов

Тип используемого диэлектрика напрямую зависит от напряжения в сети.

Полимеры – полиэтилен и поливинилхлорид (ПВХ). Дешевые, легкие, гибкие. Допускают диффузное проникновение паров воды, поэтому не используются для изоляции токоведущих жил кабелей, работающих в условиях постоянной влажности. Полиэтилен поддерживает горение, а ПВХ – нет. Диэлектрические свойства сохраняют до напряжения в сети, равного 5 кВ.

Техническая резина – материал, абсолютно не пропускающий влагу. Диэлектрические свойства сохраняются до напряжения 10 кВ. Стойка ко всем видам механических нагрузок, не распространяет горения. Однако начинает разрушаться при температуре жилы более 70 0С. Также склонна к старению, в результате которого кристаллизуется и становится хрупкой. Его ускоряет ультрафиолетовое излучение и озон.

Электротехническая бумага. Имеет неплохие диэлектрические качества, которые можно усиливать, увеличивая количество слоев изоляции. Кабели с бумажной изоляцией работают в сетях с напряжением до 35 кВ. Главным недостатком является гигроскопичность, для его ликвидации бумагу пропитывают техническими маслами или компаундами, а токоведущие жилы дополнительно защищают свинцовыми или алюминиевыми оболочками. Еще одной особенностью является то, что объединение токоведущих жил с бумагой воспроизводит конструкцию конденсатора переменного тока. Паразитная емкость кабеля может быть причиной ухудшения качества питающего напряжения.

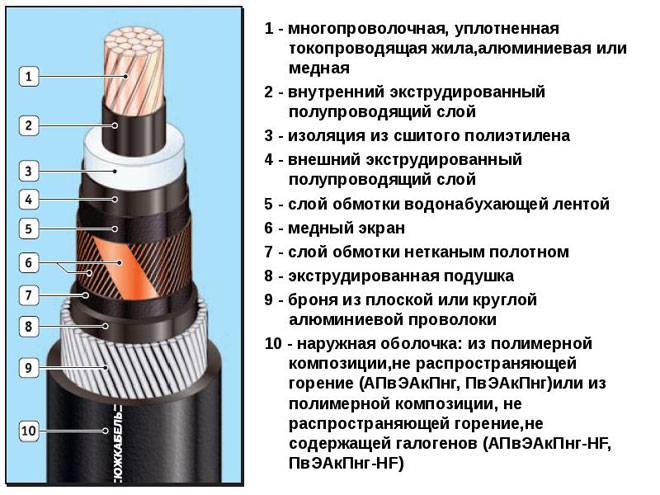

Кабель с изоляцией из сшитого полиэтилена появился в конце 70-х годов прошлого века. Способен выдержать напряжение до 330 кВ. Имея меньший вес, чем традиционные бронированные кабели с бумажной изоляцией, он может иметь площадь сечения до 200 мм2, хотя по особым заказам выпускаются модели сечением от 1000 мм2. Их преимуществом являются высокая механическая и электрическая прочность, стойкость к нагреву жил, они не поддерживают горение и не пропускают влагу, устойчивы к агрессивным средам, в том числе и к морской воде.

Расшифровка маркировки кабеля

Расшифровка маркировки (буква):

1 – материал жилы, если буква отсутствует, это означает, что жила из меди;
2 – область применения конструкции;
3 – отображает степень гибкости;
4 – изоляционный материал;
5 – бронированный корпус или материал внешней оболочки продукции;
6 – защитный покров, назначение слоя и самой конструкции.

Электрические кабели бывают:

алюминиевые;
медные.

Электрокабели с медными жилами лучше благодаря их меньшего сопротивления.

Помимо металла токопроводящей жилы подразделяются на:

одножильные;
многожильные.

Маркировка/технические характеристики и применение

Модель	Описание
АВВГ	Маркировка провода или кабеля небронированного представляет собой круглый или плоский кабель с алюминиевым одножильным проводником, в кабеле — от 1 до 4 жил. Он негорюч, используется в стандартных сухих помещениях или офисах для скрытой проводки.
ВВГ	Маркировка провода или кабеля небронированного, представляет собой плоский или круглый шнур с одножильным медным проводником, в кабеле – от 1 до 4 жил, имеется негорючая модификаиция ВВГнг и такая же с пониженным дымовыделением ВВГнг-LS.
ПВС	Круглый с медными многожильными проводниками.
ШВВП	Плоский с медными многожильными проводниками, малого сечения max 0,75м2. Применяется для подключения бытовых электроприборов.
NYM	Аналог ВВГнг, исключительно круглый.
АСБ	С токопроводящими алюминиевыми жилами, имеет свинцовую оболочку и дополнительную стальную защиту.
КВВГ	Кабель контрольный, имеет ПВХ изоляцию и оболочку, без защитного покрова. Используется для неподвижного присоединения к электроприборам, в кабельных коробах, в помещениях, на открытом воздухе, в условиях агрессивной среды.
нг-FRLS	Для одиночной или групповой прокладки, огнестойкий, не способствует горению при групповой прокладке с пониженным дымо- и газовыделением.
ВВГнг-FRLS	Изоляция жил и оболочка из ПВХ пластика, отсутствие защитных покровов, пониженной горючести и газовыделения, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами.
FUJIKURA	Маркировка оптического кабеля связи, используется для передачи оптических сигналов в линиях связи.
СИП	Самонесущий изолированный провод нового поколения. Из себя – скрученный провод из алюминиевых жил, покрытых светостабилизированным п/э повышенной прочности, стойкие к действию ультрафиолета. Применяется в сетях 0,4, 1 кВ, 6-35 кВ при строительстве магистралей, ответвлений линейных, при сооружении вводов в жилые и административные здания.

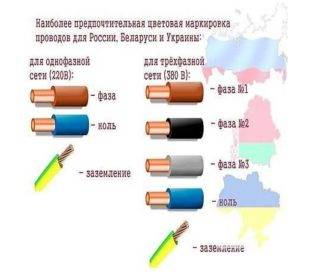

Цветовые обозначения

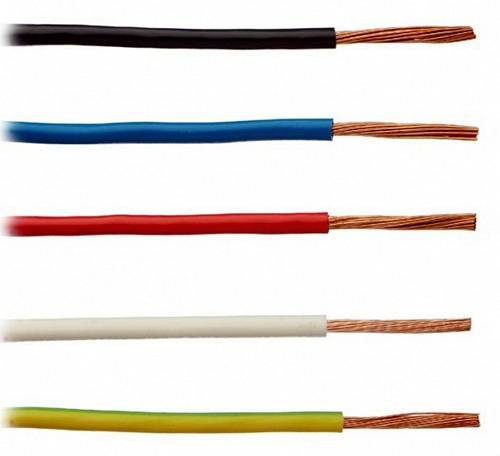

Определить назначение провода можно и по его окрасу. Для этого применяется цветовая маркировка. Благодаря разработанным стандартам мастер во время монтажа и ремонта может за считаные секунды понять, какой провод является фазовым, а какой нулевым или заземляющим.

Земля по принятым нормам должна окрашиваться в зелено-желтый цвет. Изоляция может либо краситься полностью в такую расцветку, либо иметь полоску вдоль всего проводника желто-зеленой гаммы. Буквенное обозначение заземления PE

При определении важно обратить внимание на название – земля также может оснащаться нулевой защитой. Эту жилу нельзя путать с обычной нулевой, чтобы не нарушить правильность подключения

Ноль обычно красят в синий или голубой цвет. Фаза может быть разных цветов (кроме закрепленных за нулем и землей) в зависимости от производителя.

Согласно ГОСТ 31947-2012 лучше не окрашивать проводники в красный и белый цвет. Рекомендуемая схема окрашивания следующая:

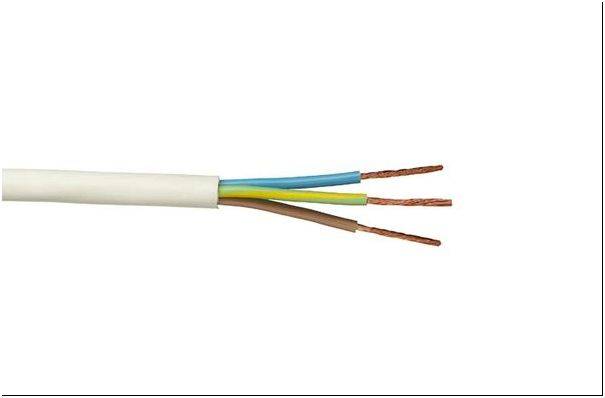

Проводники с тремя жилами – желто-зеленый, синий, коричневый, синий, черный.
4-жильные — желто-зеленый, синий, коричневый, черный, коричневый, черный и серый.
Пятижильные провода — желто-зеленый, синий, коричневый, черный, серый, коричневый, черный, серый, черный.

Обязательное условие – легкость в отличии цветовой гаммы.

При отсутствии цветовой маркировки придется воспользоваться специальными средствами – мультиметрами, которые определят назначение жилы. Фаза также может определяться с помощью индикаторной отвертки.

Расшифровка цифровых значений

После буквенных обозначений в маркировке силовых кабелей указывается несколько цифр. Для расшифровки потребуется немного усилий:

1 позиция. Здесь указано то рабочее напряжение, для которого рассчитан данный вид. В случае отсутствия такой цифры кабель применяют для напряжения 220 В.
2 позиция. Этот показатель означает, сколько проводников присутствует в кабельном изделии.
3 позиция. Здесь указывают сечение рабочей жилы. Вторая и третья позиции указываются через знак “х”. Например, 3 х 16 (где 3 — количество жил, а 16 — их сечение).

Если присутствуют жилы одинакового сечения, то на этом цифровая маркировка заканчивается. Когда присутствует “нулевая” жила, она обладает меньшим сечением. В этом случае используется знак “+” и указывается количество и сечение “нулевой” жилы. Например, 3 х 16 + 1 х 10.

Буквенно-цифровые обозначения

В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.

Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.

Все кабели делятся на несколько групп:

силовые;
сигнальные и контрольные;
установочные;
радиочастотные;
связные.

Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.

Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.

Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.

Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.

Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.

Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.

Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.

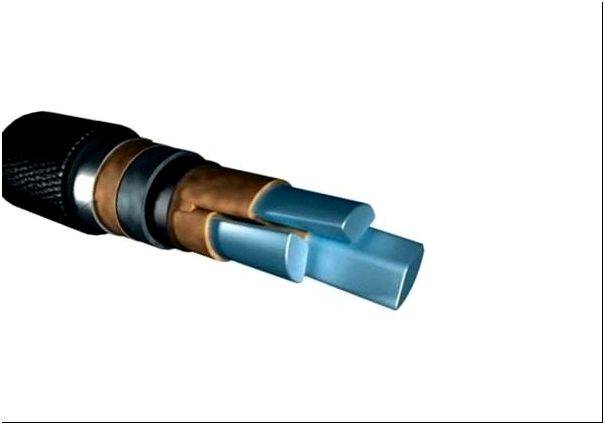

Маркировка кабелей

В модельный индекс кабеля входят буквы и цифры, содержащие информацию о типе материала жил и изоляции, диаметре проводников. Рассмотрим конкретный пример: АНРБГ – 3х16+1х10.

Первая литера – А – означает, что токоведущие жилы из алюминия. При использовании меди буква пропускается.
Вторая литера – Н – тип изоляции. В этом случае – негорючая резина. Варианты: П – полиэтилен, В – поливинилхлорид, Р – обычная резина. Если используется бумага, то знак пропускается.
Третья литера – Р – изоляция оболочки резиновая. Варианты: А – алюминиевая, С – свинцовая.
Четвертная литера – Б – тип броневого покрытия. Варианты: Б – стальная полоса, П – плоская проволока.
Пятая литера – тип покрова брони. Варианты: Г – без такового (голый), Шп – шланг полиэтиленовый, если литера пропущена, то используется битум или кабельная пряжа.

Первый набор цифр: три токоведущие жилы сечением по 16 мм² каждая. Второй набор цифр: одна заземляющая и ее сечение.

Теперь вы имеете представление о том, что такое кабель и насколько сложным может быть его устройство. Пожалуйста, не рассматривайте его как разновидность бельевой веревки.

Виды монтажа ВВГ-кабеля

Варианты установки ВВГ-кабелей по невоспламеняющимся поверхностям. Монтаж открытым способом возможен:

на роликах, изоляторах;
на поверхности стены, натяжного потолка, балки, опорных элементов;
открывающих коробках;
в рукавах металлических;
сквозь металлические трубопроводы;
сквозь неметаллические трубы;

Закрытым способом возможен:

через трубы неметаллические;
через закрытые полотна строительных сооружений;
под штукатуркой;
в гибких рукавах;
в металлических и неметаллических трубоотводах.

Варианты установки ВВГ-кабелей по воспламеняющимся поверхностям. Открытый вид возможен:

на роликах либо элементах изоляции;
вдоль поверхности стены;
на не горящих лотках;
используя стальные рукава;
при использовании тонкостенных металлических изоляторов;
внутри плотно закрытых контейнерах.

Закрытый вид применяется:

в трубах, коробах из металлического и неметаллического материала;
при помощи подкладки не горящих материалов.

Производители кабеля КВВГ

В настоящее время существует не так много честных и добропорядочных производителей.

Очень часто можно попасть на подделку. Всегда можно потребовать у продавца лицензию на продажу, если он отказывается, то возможно перед покупателем подделка. Ниже представлены самые популярные изготовители КВВГ.

Марпосадкабель

В наличии есть огромное количество монтажных, силовых, автомобильных кабелей. Больше 1000 макроразмеров проводов. Фабрика основана в Московской области более 30 лет назад. Имеет отличную репутацию и отзывы. По отношению к других предприятиям, у этой фабрики очень демократичные цены.

Кубанькабель

Изготавливают продукцию на заказ, причем в достаточно короткие сроки. На каждый товар выдается сертификат соответствия и гарантия. Возможна доставка в другие регионы железнодорожной компанией. На предприятии работают действительно профессионалы своего дела с индивидуальным подходом к каждому клиенту. Первые в России, кто выпускает провода с защитой от грызунов.

Кирскабель

Завод был основан еще в 1729 году. В ассортименте много моделей с низким дымовыделением. В настоящее время разрабатывают новые виды кабельной продукции с безгалогенными композициями и высокой степенью огнеупорности. Несколько лет назад открылся новый цех по изготовлению контрольных FRLS изделий. Завод имеет множество благодарностей и грамот.

Как замерить сечение

Камкабель

Один из популярных заводов в Европе и России. Есть всегда в наличии любой провод, быстрая доставка и достаточно приятные цены. Имеется более 50000 маркоразмеров кабельных изделий. Также осуществляет доставку по всей России по приятной цене.

Нужно подчеркнуть, что при самостоятельной прокладке необходимо позаботится о правилах безопасности и правильной эксплуатации. Для таких тяжелых изделий обязательно нужно устанавливать опоры, которые будут поддерживать изделие. Иначе в процессе провисания он может получить механические повреждения.

Многие электрики не рекомендуют прокладку глубоко под землей, для этого необходимы специальные провода с дополнительной защитой от нагрузки. КВВГ в отличии от ВВГ типа, достаточно устойчив к изменениям погоды, возникновению пожаров или максимально низким температурам. Цены на силовой кабель могут достигать 300000 тысяч рублей.* Все зависит от толщины сечения.

Процесс производства

В заключении необходимо отметить, что КВВГ кабели используются во всех сферах жизни общества.

*Цены актуальны на декабрь 2019

Таблица маркировки проводов и кабелей

Соответствие обозначений материалу изготовления жил и изоляции указано в таблице:

Виды конструктивных элементов	Обозначение	Расшифровка
Жилы	А	алюминиевые
Нет маркировки	медные
Изоляция жил	В	поливинилхлорид
К	капрон
Н, НР	негорючая резина
П, Пс, Пв	полиэтилен
Р	резина
С	стекловолокно
О	полиамидное волокно
Ф	фторопласт
Э	эмаль
Г, КГ	гибкий кабель
Верхняя оплетка	В	ПВХ
А	алюминий
Р	резина
П, Пу	полиэтиленовая
С	свинец
Г	голый (без оплетки)
Особенности конструкции	Г	наличие гидроизоляции
Б	бронированный
Э	медный экран

Табл. 4

Например, распространенный кабель ВВГ 3х1,5 означает провод с 3 медными жилами сечением 1,5 мм² и ПВХ-изоляцией каждой, заключенными в общую оплетку из поливинилхлорида.

Как маркируют стекла производители

Рассмотрим, какую информацию несет каждая торговая марка автостекла и как она расшифровывается.

AGC

Продукция этой марки имеет сертификаты китайского, европейского и американского рынка. На стеклах может быть маркировка с указанием одного или всех сертификатов. Все зависит от марки авто.

Тип стекла – многослойное ветровое;
Европейский сертификат качества стандарта 43R, E6 – страна, где этот сертификат был получен;
Страна сертификации;
Атермальное ламинированное;
Со светопропускной способностью выше 75%;
Дата производства. Цифра 2 – 2002, октябрь – 4 точки. Месяц изготовления маркируется у этого производителя по-особому. Так как нет общего стандарта и требований к обозначению года и месяца выпуска, кто как хочет, тот так и рисует. Подробнее поговорим ниже.

БОР

Отечественная марка автомобильного стекла – Борский стекольный завод. С 2003 года завод был выкуплен компанией AGC. Поэтому на его мощностях этот альянс производит свою продукцию.

Маркировка лобового стекла БОР следующая:

WL – ламинированное ветровое многослойное (Триплекс);
Tinted или Overtinted – атермальное светло-зеленое стекло и сверхатермальное (с повышенными поглощающими свойствами тепла) соответственно;
T – прочное многослойное, закаленное (Сталинит);
ARB в ромбике — знак альянса Рено — Ниссан — АвтоВаз
Год и месяц выпуска – точки до и после цифры;
Страна сертификации;
Тип. Об этом рассказывал в начале статьи.

Сочетание этих обозначений даёт окончательные характеристики автостекла. Если комбинация букв «WL» и «Tinted» — лобовик с теплопоглощающими свойствами. Аббревиатуры «T» и «Tinted» — закаленное атермальное стекло. Как видите, китайского сертификата качества нет, значит оно не поставляется на экспорт.

БОР устанавливается на большинстве моделях отечественных автомобилей. Это удешевляет, в определенное мере, их стоимость. На моей «семерке» стоят стекла от . На заднем красуется маркировка «БОР», хотя никаких манипуляций с ним не делалось, шло с завода такое.

Машины импортного производства также могут комплектоваться автостеклами фирмы AGC или Бор. Это касается авто собранных на территории России. Такие модели, как Форд Фокус, Авео, Ланос, Митсубиси, БМВ, Тойота могут поставляться со стеклами этих фирм. Расшифровка их маркировки одинаковая, только на табличке может красоваться знак или эмблема автопроизводителя – дополнительный сигнал, что это оригинал.

Подобные символы можно найти на табличках всех производителей автостекол, расшифровываются они аналогичным образом. Компании XYG, KMK, Securit, Pilkington, Fy и другие помечают свою продукцию аналогичным образом. Но есть отличия в расшифровке даты производства. Сейчас ее рассмотрим.

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется при использовании на открытом воздухе и дорого обходится заказчикам.
Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
Силовые провода применяют внутри помещений для устройства электропроводки.
Установочные.

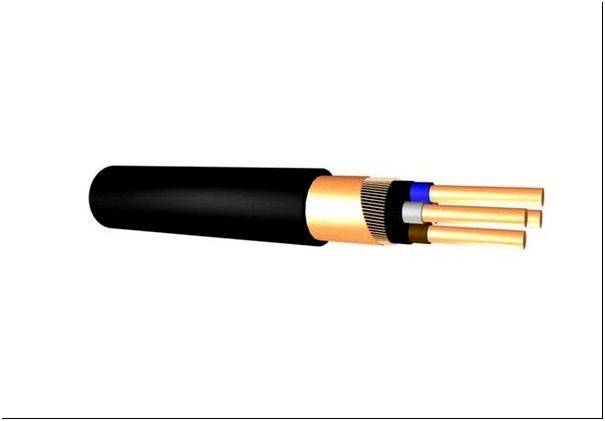

Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Шнур

Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.

Основные отличия проводников:

Количество жил: одножильные или многожильные изделия;
Поперечное сечение жил проводника;
Напряжение;
Защитная оболочка и материал, из которого она выполнена;
Изоляция, материал;
Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.

Таблицы

Все фотографии кликабельны. Нажмите, чтобы увеличить.

Силовые кабели с ПВХ и резиновой изоляцией.
Контрольные кабели
Кабель с БПИ — бумажной пропитанной изоляцией

Отечественные провода и шнуры:

Расшифровка маркировки и аббревиатур проводов: КСПВ, КПСВВ, КПСВЭВ, ПНСВ, ПВ-1, ПВ-3, ПВС, ШВВП, ПУНП, ПУГНП.
Подвесные провода: А, АС, СИП, Нг
Силовые, установочные провода и соединительные шнуры.
Монтажные провода

Маркировка зарубежных кабелей:

Силовой кабель
FROR итальянские кабели: итальянский стандарт CEI UNEL 35011
Контрольный кабель
Кабель безгалогеновый огнестойкий
Кабели с изоляцией из шитого полиэтилена

Монтажные провода:

Монтажные провода зарубежных производителей

Выводы

Если вы решили смонтировать электропроводку в своем доме самостоятельно, сделайте правильный расчет, чтобы нагрузка не превышала допустимую. Учитывайте, что в будущем вы можете приобрести новый холодильник, стиральную машину-автомат, посудомоечную машину, тостер, пароварку, мультиварку, электрическую духовку и других помощников по дому, с мощным потреблением электроэнергии. Проводку для осветительных ламп допускается сделать из простых двужильных проводов. Стиральную машину автомат подключать непосредственно от распределительного щита, отдельным кабелем, рассчитанным на высокую силу тока, через устройство запасного отключения, с обязательным заземлением.

Затем определитесь с местом укладки, наметьте путь пролегания, измерив общую длину. Кабель покупайте только у сертифицированных продавцов, учитывая количество фаз, рассчитанное сечение, способ прокладки. В магазин отправляйтесь со штангенциркулем, чтобы уточнить толщину жил и защитных оболочек. Зарубежные производители часто изготавливают жилы с заниженным сечением.

Что обозначает маркировка кабелей
