Летний душ своими руками с солнечным коллектором: пошаговые фото инструкции монтажа

Схемы подключения к системе отопления

Солнечное отопление своими руками необходимо окончательно реализовать, подключив его к отопительной системе. Оптимальным способом станет использование теплого пола, температура теплоносителя для которого не превышает 55 градусов. Рассмотрим схемы подключения, обеспечивающие обогрев дома солнечной энергией:

С водяным коллектором

Водяные коллекторы непосредственно подключаются к отопительному контуру дома. Существует два варианта присоединения: летний и зимний.

Летний вариант, как правило, используется для подачи нагретой воды в душ или для иных надобностей, поскольку обогрев дома летом не нужен. Схема самая простая — коллектор устанавливается на открытой площадке, вода, нагреваясь, поднимается в накопительный бак, установленный уровнем выше. По мере разбора, емкость пустеет, поэтому в нее постоянно подается подпитка, поступающая в коллектор и получающая в нем тепловую энергию. Этот способ несложен и может быть без проблем реализован своими руками.

Зимний вариант сложнее. Коллектор, установленный на открытой площадке, подает нагретый теплоноситель (рекомендуется использовать антифриз) в змеевик теплообменника. Он представляет собой вертикально установленную емкость со змеевиком внутри. Возникает две петли — в одной циркулирует антифриз (по кругу коллектор-теплообменник), в другой циркулирует теплоноситель (из теплообменника в отопительный контур и обратно). Циркуляцию антифриза необходимо обеспечить с помощью циркуляционного насоса, иначе система работать не будет. Циркуляцию теплоносителя можно организовать как естественным способом, так и принудительно, с помощью насоса. Оптимальный вариант отопительного контура — система теплого пола, позволяющая получить максимальный эффект как в дневное, так и в ночное время суток.

С солнечной батареей

Отопление от солнца своими руками, созданное на базе солнечных батарей, осуществляется путем установки электрического нагревателя. В данном случае фотоэлектрические элементы лишь обеспечивают питание ТЭНов, установленных в электробойлере, не имея непосредственного отношения к отопительному контуру.

Система отопления и солнечные батареи со всем комплексом аппаратуры монтируются отдельно. Способ соединения выбирается произвольно, исходя из особенностей обеих систем. Подключение бойлера, насоса и прочих устройств выполняется обычным способом, никаких специфических требование не имеется.

Как сделать водонагреватель своими руками?

Самостоятельное изготовление солнечного водонагревателя позволяет сэкономить некоторое количество денег и получить возможность бесплатного нагрева воды для любых нужд. Нет смысла использовать дорогостоящие материалы, поскольку результат будет зависеть не столько от их, сколько от тщательности и аккуратности сборки, а также от площади нагрева. Браться за изготовление вакуумных или конденсационных установок нецелесообразно, проще сделать самые доступные и надежные панели. Рассмотрим наиболее популярные и распространенные варианты самостоятельного изготовления солнечных водонагревателей:

Из поликарбоната

Поликарбонат — прозрачный листовой пластик. Для изготовления коллектора нужен сотовый материал, представляющий собой двойной лист, соединенный поперечными полосками. Вся плоскость представляет собой множество каналов, разделенных друг с другом, но имеющих выход наружу с торцовой части.

Для изготовления надо взять два листа одинакового размера. Один будет абсорбером, т.е. получать солнечное тепло и отдавать его воде. Второй — наружный защитный слой, обеспечивающий безопасность рабочей пластины и способствующий сохранению тепловой энергии. Для утепления используется пенопластовый лист такого же размера, который будет наклеен на заднюю сторону.

В качестве манифольда (распределителя) будет использоваться полипропиленовая труба. Для каждой панели нужно 2 таких трубы. В них надо сделать продольный пропил, длина которого точно равна ширине листов поликарбоната. В эти пропилы вставляются торцы рабочих пластин (оба), после чего тщательно герметизируются с помощью клеевого пистолета.

На диагонально противоположные торцы полипропиленовых трубок наклеиваются штуцеры, с помощью которых коллектор будет присоединяться к остальной системе. Свободные торцы плотно герметизируются заглушками. После высыхания клея коллектор наполняют водой и проверяют наличие утечек, которые сразу же устраняют. После этого панель можно присоединять к системе и вводить в эксплуатацию.

Из пластиковых бутылок

Коллектор из пластиковых бутылок — один из вариантов самодельного трубчатого водонагревателя. Собственно, бутылки служат только для теплоизоляции, основную функцию выполняют черные пластиковые трубки, торцы которых вставлены в средние патрубки ПВХ тройников. Эти тройники соединяются в одну линию, образуя коллектор, который можно впоследствии увеличивать до любого размера, просто присоединяя дополнительные трубки. У бутылок отрезают дно, одевают их на трубку одну за другой так, чтобы горлышко плотно входило в заднюю част.

Получается внешняя прозрачная труба, прикрывающая трубку и создающая эффект парника внутри. Когда по трубкам пропускается вода, она нагревается от солнечного тепла и направляется в систему для использования по назначению.

Организация подогрева воды

Емкость с водой в солнечный жаркий день прогревается достаточно хорошо, но если душ расположен в тени или погода прохладная, требуется дополнительный подогрев. Для этого используются электронагреватели, печки, солнечные коллекторы и т.д.

https://youtube.com/watch?v=xLOru2iOmKM

Наиболее прост и доступен подогрев с помощью «мокрого» ТЭНа. Элемент монтируется внутри бака и подключается к наружной электросети.

Обезопасить себя от поражения током поможет УЗО. Есть еще один эффективный способ — встроить в сеть яркую сигнальную лампочку. Перед тем, как пойти помыться, всю систему нужно обесточить.

Солнечные коллекторы безопасны, но хорошо работают только в ясный день. Их можно изготовить из обычного черного шланга. Он скручивается в плоский моток и укладывается на крыше душа. Оба конца присоединяются к баку. За счет разницы температур вода интенсивно циркулирует и отдает тепло более холодной среде.

Насколько выгодны солнечные коллекторы

Окупаемость таких устройств зависит от широты использования. В южных районах, где много солнца, они выгодны. Но на уровне 52 параллели у нас они уже не окупаются, если используются для отопления (зимой солнца мало), но окупаются и севернее, если используются для ГВС в межсезонье и летом.

В Европе, например, где газ дороговат, а техника дешевая, коллектора однозначно выгодны для отопления, даже в северных районах.

У нас точно выгодными оказываются наиболее дешевые летние солнечные коллектора, которые можно изготовить буквально из подручных материалов, или которые сделаны «полукустарно» на местных производствах.

Они используются для подогрева воды в бассейне, летнего душа, ГВС в доме и отопления домов в межсезонье. В зимних условиях дешевые (самодельные) коллектора не могут соперничать по КПД с заводскими, становятся скорее охладителями, поэтому не используются.

Это интересно: Уклон пандуса для инвалидов

Этапы сборки солнечного коллектора ↑

1. Сколотите из досок необходимый короб. Дно необходимо усилить брусом.
2. Затем на дно укладывается имеющийся теплоизоляционный слой (пенопласт или минвата). На него выкладываем лист железа.
3. Теперь устанавливаем радиатор и закрепляем его стальными хомутами.
4. Необходимо тщательно замазать все стыки и щели, все соединения герметизируются.

5. Далее трубы радиатора, а также металлический лист покрываем черной краской, а сам короб и емкость для воды – серебристой или белой.

6. Бак для воды необходимо поместить в теплоизолированную бочку. Для этого между ее стенками и баком укладывается теплоизоляционный материал.
7. Чтобы присутствовало постоянное необходимое давления можно купить в любом магазине сантехники аквакамеру с клапаном-поплавком.
8. Затем под крышей дома ставим аквакамеру и емкость для воды. Аквакамера должна быть расположена выше бака хотя бы на 1 м.
9. Солнечный коллектор будет лучше расположить на южной стороне и под углом 45°С к горизонту.
10. Теперь нужно соединить всю систему между собой: трубами ½ дюйма соединяется часть системы с высоким напором от аквакамеры и до водопроводного ввода. Трубами 1 дюйм соединяются низконапорные части. Количество труб будет зависеть от продолжительности вашего коллектора, Вам может понадобится до 18 (минимум 12) труб.
11. Чтобы не возникло воздушных пробок, система наполняется водой снизу радиатора. Сразу, как только система заполнится водой, из сливной трубки аквакамеры потечет вода.
12. Затем можно открыть трубу для заполнения емкости.
13. Нагревание воды происходит сразу же. Подогретая вода поднимается вверх. Холодная вода вытесняется и поступает в радиатор.
14. После использования части воды, поплавковый клапан придет в действие, и вода поступит в систему заново. Однако, смешивания воды не произойдет.

Чтобы избежать теплопотерь в ночное время, рекомендуется перекрывать бак.

Система подогрева воды.

Если расположение кабинки будет выбрано в солнечном незатененном месте, то вода в емкости будет к вечеру прогреваться до комфортных температур. Немного усовершенствовав технологию, процесс можно ускорить. Для этого нужно будет врезать в емкость два штуцера под шланг диаметром 15 мм. Следом присоединить шланг длиною 2-3 метра. Свернуть и повесить получившуюся бухту снаружи душевой на солнечной стороне. Главное, чтобы она висела ниже установленного бака. Вода будет в спирали нагреваться быстрее и поступать в емкость. Это улучшить ситуацию с подогревом.

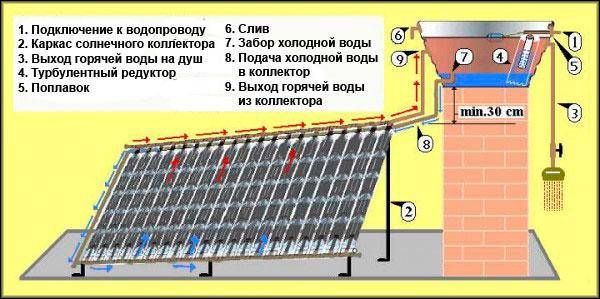

Схема подключения подогрева воды

Мы описали самые простые схемы монтажа летнего душа для дачи. Конечно, сейчас можно купить готовый вариант в любом исполнении, но гораздо приятнее похвастаться перед друзьями, что ты это сделал сам.

Душ с кабинкой из деревянного бруса и автомобильной покрышки

Самый простой и комфортный уличный летний душ можно сделать из деревянного каркаса и полиэтиленовой пленки, как на фото далее​.

Для работы нужны такие материалы:

• деревянный брус: 50 на 50 на 3000 мм – 10 шт; 20 на 50 на 3000 мм – 10 шт.;
• монтажные уголки на 90° – 36 шт; на 135° – 16 шт.;
• саморезы разной длины от 1,5 до 10 см.;
• петли;
• пенополиэтилен для стен – 10 м;
• профлист;
• автомобильная покрышка;
• бак для воды на 50 или 100 л.

Еще потребуется любое средство для обработки дерева от гниения.

Делать так:

Подготовить каркас кабины по предварительному чертежу. Этапы сборки есть на видео далее.​

Вырыть яму, установить в ней автомобильную покрышку.

На 4 блоках по периметру ямы установить кабинку.

Уложить пол из рейки.

Обработать каркас пропиткой для дерева от гниения. После высыхания обшить пенополиэтиленом кабинку.

Собрать каркас для крепления бака. Обшить его пенополиэтиленом, прикрутить к профлисту для крыши.

Провести шланг, закрепить лейку.

Повесить занавеску.

Кабинка готова. Делать ее просто, можно уложиться в 1-2 дня.

Душевая из профнастила

Кабинка для душа с металлическим каркасом и стенами из профнастила прослужит очень долго. Делать ее довольно просто, но для монтажа каркаса потребуется сварочный аппарат.

Для установки кабины нужно вырыть сливную яму и укрепить ее при необходимости. Кабинка вкапывается в землю ножками.

Для сборки кабинки нужны:

• профильные трубы 30 на 30 мм для стоек по 220 см высотой;
• профильные трубы 30 на 20 мм;
• профнастил 200 см.

Делать так:

Нарезать заготовки для стоек и поперечин из труб, сварить их. Нужно оставить 15 см для ножек, затем общая высота от пола до крыши – 205 см.

• Сварить каркас двери, посадить его на петли.
• Зачистить все стыки.
• Прогрунтовать и покрасить каркас.
• Уложить пол из доски.
• Обшить профнастилом стенки, дверь, оставив окошки.
• Покрыть крышу оцинковкой.

Затем можно установить бак на крышу, прорезать отверстие, вывести шланг с лейкой. Внутри можно при желании  накрутить крючки или смастерить небольшую полочку.

Летний душ из металлического каркаса с распашной дверью и тентом из полипропилена

Если есть возможность самому сварить металлический каркас, то можно сделать надежный летний душ с тентовым покрытием. Обшивку стен можно менять по мере износа, а каркас будет служить долго.

По желанию кабину можно установить на длительный срок в одном месте, тогда под ней нужно выкопать сливную яму. При этом придется уложить пол или  сделать поддон со сливом. Если нет желания делать яму, кабинка может быть переносной с баком меньшего объема.

Для работы нужно:

• металлическая труба 40 на 25 мм;
• полипропиленовая пленка с люверсами по краям;
• бак-крыша 115 на 115 см матового черного цвета, чтобы хорошо прогревалась вода.

Очередность​ действий следующая:

Нарезать металлическую трубу и сварить каркас по чертежу.

Сварить дверь и посадить на петли.

Сверху наварить перекладины для каркаса под бак для воды.

Обтянуть каркас полипропиленом с люверсами при помощи веревки. Дверь можно тоже обтянуть пленкой.

Установить сверху бак-крышу. Он выполнен в форме квадрата 115 на 115 см. Его емкость 200 л.

Прикрутить к баку кран с рассеивателем.

Кабинка готова. Внутри можно повесить легкую пластиковую полочку. Устанавливается кабина на грунт, вкапываются ножки для надежности.

Это очень  простой и быстрый вариант того, как можно сделать летний душ на даче или в походе своими руками из самых простых подручных материалов. Все эти материалы не сложно взять с собой, так как они занимают мало места и почти не имеют веса, а бутылка от воды летом найдется всегда.

Post Views: Статистика просмотров
7 684

Организация оттока воды из душа

Сливы отводят в фильтрационные колодцы, поля с направлением потоков в каналы между грядками. Такое устройство облегчает полив огорода. Открытый слив подразумевает копку канав с уклоном, а закрытый делают укладкой труб в толщу грунта. Используют варианты слива в септик, канаву, систему канализации.

Сливная яма

Строим душ с отводом стоков в накопитель:

• расстояние между объектом и сливной ямой не менее 5 м;
• объем накопителя рассчитывают с учетом от 0,5 м3 на одного человека;
• уклон труб 3-5% от душа;
• форма сливной ямы – цилиндр;
• в песчаных грунтах стенки накопителя упрочняют глиной;
• для увеличения срока службы в яму добавляют таблетки или жидкость с живыми бактериями.

Фильтрация в грунт

Сооружение с дренажным слоем делают так:

1. Копают яму. Для супесчаных, песчаных почв размер ямы 0,6х0,6х0,6 м.
2. Засыпают слои керамзита, битого кирпича. Толщина слоя до 25-30 см. Этого хватит для сооружений на глинистых грунтах при среднем расходе воды.
3. При условии, что в душе моются более 3 человек, копают яму стороной от 1 м. Дренажный слой делают с прослойкой из геотекстиля, это нужно для лучшей фильтрации.
4. Укрепляют стенки накопителя сеткой, фиксируя ее на колышки. Допустимо обшивать плоскости доской, обработанной антисептиком.

Слив из душа в яму организуют водостоком. Самый простой вариант – распилить вдоль ПВХ трубу для канализации. Большого диаметра хватит для нормального слива мыльной пены, потоков с остатками песка, пр. Если воды в яме копится много, ее отводят на огород канавками или по трубам, скрытым в грунте.

Отвод в канализацию

Вариант с подключением слива в систему канализации выбирают в следующих случаях:

• большая семья, много стоков;
• сооружен прочный летний душ из кирпича с бетонным основанием – в этом случае дренажа и ямы недостаточно;
• на даче под слив обустроили септик;
• нет возможности копать накопитель, например, при ограниченных площадях участка;
• система канализации проходит рядом с летним сооружением.

Как делают стационарный или временный душ с выводом стоков в канализацию:

1. Определяют точку промерзания грунта. Считают длину трубопроводов для присоединения к системе канализации.
2. Покупают необходимое количество трубы сечением от 5 см, фитинги, отводы, муфты.
3. Роют траншеи с уклоном в сторону сети. Выкладывают на дно канавок песчаную подушку, на нее геотекстиль, утеплитель и трубы. Сверху сеть закрывают полотном геотекстиля, присыпают грунтом.
4. Присоединяют сливной выход из душа, стыкуют отвод с патрубком сети канализации.

Процесс сборки самодельного солнечного коллектора

Начало сборки этого изделия солнечной энергетики стартует с изготовления змеевика. Если вам удалось подобрать готовый змеевик, окончательная сборка займет намного меньше времени. Подобранный змеевик стоит очень тщательно вымыть под струей воды (желательно горячей), чтобы изнутри вымыть все засоры и избавиться от остатков фреона. Если у вас не нашлось подходящих трубок, то нужное количество вы сможете приобрести в магазине. Но в этом случае придется изготовить сам змеевик. Для его изготовления нарежьте трубки на требуемую длину. Далее, используя угловые переходы, проведите их спайку в форме конструкции змеевика. Дальше, чтобы коллектор можно было подключить к системе водоснабжения, на края змеевика напаивайте сантехнические переходы размерами ¾. Существует несколько вариантов формы и конструкции змеевика, например, можно паять трубки в форме «лесенки» (если вы собрались реализовать такой вариант, тогда покупайте не угловые переходы, вам понадобятся тройники).

Сборка солнечного коллектора

Потом на заранее подготовленный лист металла вы наносите селективное покрытие черной матовой краской, сделать это желательно не меньше чем в пару слоев. Дождитесь, пока воздушный поток высушит краску, и начинайте пайку змеевика (с неокрашенной стороны). Вся конструкция змеевика должна быть припаяна по всей длине трубок, сделав это, вы гарантируете максимально эффективный теплообмен и как следствие – максимальную передачу тепла в систему водоснабжения. Если сделаете все правильно, собранный вами солнечный коллектор заработает так, как и было задумано.

Переносной дачный душ своими руками

Переносной душ для дачи — удобная конструкция, которую время от времени можно перемещать в разные места. Например, если в месте прежней установки уже достаточно сыро, а яма для сбора влаги отсутствует. Для организации быстрой помывки после работы на участке, достаточно просто перенести конструкцию на желаемое место и начать купание.

Такие устройства иногда имеют в комплекте каркас и ширму. Но они и стоят дороже ФОТО: zacaz.ru

Для подобного душа обычно приобретается специальный ножной насос, который приводится в действие с помощью мускульной силы ног. При этом, он закачивается влага из рядом стоящей ёмкости через специальный патрубок. Устройство довольно мобильно, главное, заранее продумать, как будет устроена ширма.

Отопление воздушной гелиосистемой

Установка подогрева воздуха делается аналогичным образом, только теплообменник выполняется из труб большего диаметра, а нагнетание обеспечивает вентилятор. Приемник излучения умельцы изготавливают из таких материалов:

• алюминиевая гофра для вентиляции;
• пластиковые бутылки, вставленные одна в другую;
• пивные банки с вырезанным дном.

В коробе выполняется 2 отверстия под воздушные трубы, внутри прокладывается мелкая сетка, исключающая попадание насекомых. Вентилятор – кулер от компьютера – устанавливается на одном из отверстий, теплообменная часть окрашивается в черный цвет. Подводящие трубы утепляются и прокладываются в обогреваемое помещение. Алгоритм сборки воздушного коллектора показан в видеосюжете:

https://youtube.com/watch?v=5-eEVZ84P4o

Это интересно: Как выбрать лучшее масло для паркета — разбираем в общих чертах

Советы по монтажу

Несколько рекомендаций помогут увеличить производительность коллектора отопления:

1. Ящик с радиатором лучше установить не жестко, а с возможностью поворота вокруг горизонтальной оси. Это даст возможность в течение всего сезона располагать его под прямым углом к направлению солнечных лучей. В этом случае обвязку выполняют гибкой подводкой.
2. Для стравливания воздуха в нижнюю часть контура следует врезать вентили.
3. Трубы с горячей водой необходимо утеплить.
4. В ночное время доступ воды в бак во избежание теплопотерь следует перекрывать.

Не забудьте на вводе в аванкамеру (перед поплавковым краном) установить вентиль. При наступлении холодов его необходимо будет перекрыть, а систему – сдренировать.

Схема работы

Коллектор состоит из двух главных частей: светоулавливателя и теплообменного аккумулятора, который преобразует энергию радиации в тепловую энергию и передаёт её теплоносителю. Накопители могут быть вакуумными, трубными и плоскими. В первых конструкция похожа на термос: одна труба вставлена в другую, а между ними имеется вакуум, создающий идеальную теплоизоляцию. Благодаря цилиндрической форме труб, солнечные лучи попадают на них перпендикулярно и передают максимум энергии.

Теплоносителем в таких конструкциях является обыкновенная вода. Она может не только отапливать помещение, но и служить для бытовых нужд. При этом нет выделений углекислого газа в атмосферу, что весьма актуально в наши дни. К тому же не требуется никаких затрат на топливо, а эффективность коллектора составляет 80%. На большей части России в период с марта по октябрь в среднем в сутки солнцем вырабатывается 4−5 кВтч/м2, что позволяет небольшим устройством размером 2м2 нагревать ежедневно до 100 л воды.

Для всесезонного использования коллектор должен иметь обширную поверхность, два контура с антифризом и дополнительные теплообменники. Таким образом, благодаря грамотно использованной энергии можно получать бесплатное тепло 7 месяцев в году, независимо от того ясно на улице или нет.

Преимущество деревянного душа.

Древесина обладает низкой теплопроводностью, поэтому в домике всегда будет прохлада. А если домик утеплить, то будет тепло. Теплопроводность – это способность материала либо сохранять тепло, либо прохладу, то есть скорость передачи тепла или холода низкая.

Скорость сборки душа тоже немаловажный плюс при выборе будущего строения, а дерево удобный в обработке материал, легко и просто строить поделки. Мобильность душа не последнее преимущество, ведь переносить деревянную кабинку гораздо легче, чем металлическую. К тому же дерево прочный и долговечный материал в отличие от пластика, который может просто лопнуть на морозе. Учтите это.

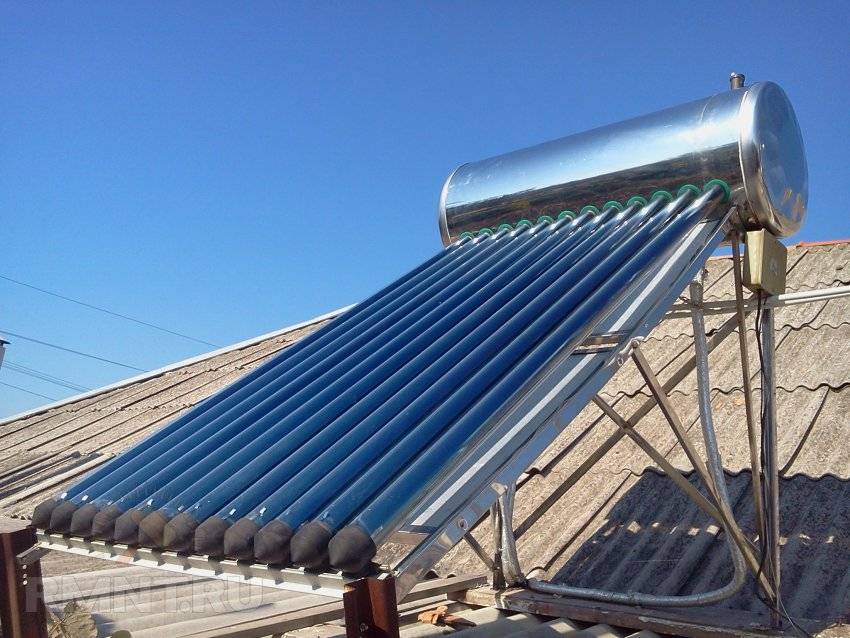

Особенности солнечного коллектора как прибора для отопления дома

Солнечный коллектор — это устройство, работающее за счёт поглощения солнечного излучения и передачи его энергии с помощью жидкости-теплоносителя.

Конструкция гелиосистемы состоит из следующих элементов:

• Солнечный абсорбер(панель).
• Резервуар-накопитель.
• Узлы подачи и слива воды.
• Регуляторы и датчики.

Принцип работы заключается в улавливании солнечных лучей панелью и преобразование их в теплоэнергию. Накопленная энергия воздействует на жидкость-теплоноситель (воду или антифриз). Теплоноситель поступает к резервуару с водой и отдаёт энергию. Запуск системы осуществляется специальным регулятором.

Проходя по контуру теплообмена — системе труб, нагретая жидкость отдаёт тепло в воздух. И за счёт этого отапливает помещение. В резервуаре-накопителе из-за подаваемого тепла происходит запас горячей воды впрок. За счёт системы теплоизоляции нагретая солнцем вода хранится до того момента, когда её необходимо будет использовать.

Для поддержания нужной температуры воды в резервуаре система снабжается специальными датчиками и насосами для принудительной циркуляции. В более простых вариантах циркуляция происходит за счёт естественного самотёка.

Современные гелиосистемы в настоящее время используются как основные и вспомогательные элементы отопительного оборудования. В качестве главного источника тепла гелиосистема может использоваться исключительно в южных регионах, где солнца достаточно круглый год.

Установка в доме солнечного коллектора позволяет извлечь следующую выгоду:

• Приобретение энергонезависимости.
• Снижение затрат на закупку газа и электричества для отопления и горячего водоснабжения.
• Доступность.
• Долговечность. Срок службы одного коллектора не менее 20-25 лет.
• Отсутствие грязи и отходов.
• Снижение нагрузки на электросеть дома.

У гелиосистем есть и некоторые недостатки:

• Высокая стоимость оборудования. Срок окупаемости системы равен примерно 7-10 годам.
• Зависимость от климатических условий. В некоторых регионах солнечная энергия поступает не регулярно, поэтому система не сможет работать в нужном режиме. В северных регионах КПД солнечного коллектора слишком низкий, и затраты на установку не окупаются.

Самые простые варианты гелиоколлекторов для летнего душа

Элементарность самых непритязательных вариантов солнечных коллекторов не означает их неэффективность. Несмотря на порой хлипкую не привлекательную конструкцию, часто собранную из хлама, они свои функции выполняют.

Рекомендации:

• абсорбер желательно поместить в герметичный корпус, как минимум обернуть полиэтиленом;
• передняя крышка должна быть прозрачной, а если она является частью абсорбера, то можно применять темный или матовый материал, рекомендованный и для других частей;
• задняя стенка должна обрабатываться особо — на нее ставят черный материал или фольгу отражающие свет, сохраняющие тепло внутри;
• лучший материал для змеевика, корпуса, деталей — металл. На солнце он будет не просто нагреваться, а раскаляться.

Впрочем, даже если не придерживаться некоторых указанных выше советов, коллектор будет выполнять свои функции. Рассмотрим яркие примеры.

Простой резиновый шланг, полипропиленовые трубы в герметичном корпусе:

Выше на последнем фото отличное решение — черное ограниченное пространство создает эффект духовки, змеевик толстый, его стенки тонкие, нагревается быстро.

Из ПЭТ бутылок, бутылей

Элементарный способ — гелиоколлекторы из пластиковых бутылок. Конечно же, их крайне рекомендовано выкрасить в черный цвет, подойдет даже обычный баллончик с краской. В одном из вариантов бутылки используются как кожух для труб змеевика.

Схема системы с ПЭТ бутылками:

Тут пластиковые бутылки с черным уплотнителем выступают кожухом для змеевика:

Расчет размеров

Расчёт размеров для того чтобы изготовить солнечный коллектор для отопления своими руками, прежде всего, направлен на определение нагрузки системы теплоснабжения, покрытие которой берет на себя это устройство. Само собой, что подразумевается использование нескольких источников энергии в комплексе, а не только энергии солнца

В этом деле важно расположить систему таким образом, чтобы она взаимодействовала с другими – тогда это даст максимальный эффект

Для определения площади коллектора нужно знать, для каких целей он будет использоваться: отопление, подогрев воды или и того, и другого. Проанализировав данные водомера, потребностей в обогреве и данные инсоляции местности, в которой планируется установка, можно высчитать площадь коллектора. К тому же, надо учесть потребности в горячей воде всех потребителей, которые планируется подключить к сети: стиральной машины, посудомоечной машины и т.д.



Особенности строительства летнего душа из разных материалов

При работе учитывайте свойства строительных материалов и соблюдайте технологию:

• Дерево. Необходима очень тщательная обработка всех частей, контактирующих с землей.
• Трубы и поликарбонат. При монтаже пластиковых панелей важна правильная ориентация их относительно солнца. Поверхность, защищенная специальной пленкой с УФ-защитой, должна быть снаружи.
• Профнастил. Резать листы нужно аккуратно, чтобы не повредить полимерный слой. Рекомендуется использовать электроножницы, циркулярную пилу или лобзик с пилкой по металлу.
• Кирпич. Кладка ведется в перевязку швов. Для предупреждения отсыревания нижних рядов поверхность фундамента промазывается битумной мастикой, сверху расстилается рулонная гидроизоляция.

Что еще потребуется?

Покупка душа – пол дела. Обустройство комфортной душевой потребует установки дополнительных составляющих элементов:

1. понадобится минимум несколько метров садового шланга для водопровода;
2. придется купить тротуарную плитку, песок, несколько камней, чтобы сделать дорожку, небольшую площадку;
3. стоит оградить купающихся от глаз соседей, установив ширму.

Ширмы бывают различные, выбор зависит от предложения магазинов, фантазии дачника. Ширмой выступают:

• ламельный забор,
• дощатое ограждение,
• полиэтиленовая кабина готовая или самодельная,
• небольшой плетеный экран,
• подручные материалы.

Эффективное решение – садовый душевой корпус из полиэстера, закрывающийся на молнию. Кабинка включает 2-3 стены, дополняется дверцей. Полиэстер сильно нагревается на солнце, может издавать неприятные запахи, желательно выбирать качественные изделия.

Чертежи конструкций

Приступаем к работе

Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.

Работу можно поделить на несколько основных этапов:

1. Изготовить короб
2. Изготовить радиатор или теплообменник
3. Изготовить аванкамеру и накопитель
4. Собрать коллектор

Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.

Еще 4 эффективных способа альтернативного отопления дома

О которых вы можете узнать в нашей следующей статье

Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:

1. Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
2. В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
3. Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
4. Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
5. Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
6. Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
7. Между трубками и стеклом оставляется расстояние, равное 10-12 мм

Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.

Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).

Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:

1. Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
2. Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
3. Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
4. В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора

Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.

Введение в эксплуатацию выполняется следующим образом:

1. Установка заполняется водой посредством нижнего дренажного отверстия
2. Подсоединяется аванкамера и регулируются уровни жидкости
3. Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
4. Все готово к повседневной эксплуатации

Варианты конструктивного исполнения

Различают основные два типа конструкций:

• плоский солнечный коллектор;
• более сложное устройство с применением теплового барьера в виде вакуума, который по этой причине и называется вакуумным.

Образец конструкции плоского коллектора представлен на изображении:

В качестве утеплителя используется обычно минеральная вата. В зимних условиях, когда градиент температур наружного воздуха и внутреннего пространства коллектора достигает значительной величины, такая теплоизоляция не спасает от больших непроизводительных потерь тепла.

Для того, чтобы солнечный коллектор эффективно работал и в любых условиях применяют вакуумный солнечный коллектор. Конструктивным элементом, отличающим от других видов теплогенераторов, являются стеклянные трубки с воссозданным внутри их вакуумным пространством. Трубки объединяются в единую конструкцию с помощью специальных соединительных устройств и представляют собой вакуумный солнечный коллектор, вариант которого на изображении:

Принцип работы коллектора с тепловыми трубками, работающими по технологии heat pipe:

В технологии heat pipe трубка заполняется легкоиспаряющимся веществом, которое в условиях закрытой трубы, при нагревании нижней части испаряясь, поднимается вверх. В верхней части располагается теплообменник, в котором вещество трубки конденсируется, отдавая тепло, например, если вы решили установить солнечный водонагреватель, то воде все тепло передастся воде.

Альтернативой технологии heat pipe по типу передачи тепла в вакуумных трубках широко используется прямоточный U-образный тепловой канал. В корпусе с вакуумным пространством монтируется изогнутая медная трубка, концы которой имеют раздельное подключение к системам теплообменника, отвечающим за холодный и горячий потоки.

Такая трубка имеет высокую производительность в передачи тепла, однако заменить одну неисправную трубку такая конструкция не позволит. Придется менять весь блок вместе с приемным теплообменником.
