Материалы
Оптимальным материалом для этой модели является дерево.
Для любого другого материала, особенно плит из натурального или искусственного камня, коррекция невозможна. Древесина позволяет вносить поправки на любом этапе изготовления. На фото представлен вариант с поворотом на 180 градусов.
- Строительные магазины предлагают множество разнообразных заготовок, в том числе, и готовые деревянные лестницы с поворотом на 90 и на 180 на второй этаж. К сожалению, это не означает, что при установке можно обойтись без подгонки к конкретным размерам. А процесс этот, в итоге, всегда оказывается хлопотным и долгим. Второй момент – не всегда удовлетворительное качество материала, при достаточно высокой стоимости изделия.
- Можно сделать лестницу на второй этаж своими руками. В этом случае строитель сам подбирает материал и комплектующие. Отдельные деревянные детали вполне можно приобрести и в магазине, например, балясины сложной формы.
Для изготовления потребуются некоторые материалы.
- Дерево – предпочтительно дуб или бук, допустимы сосна, лиственница, клен. Дерево должно быть хорошо просушено, иначе в будущем тетивы будут деформироваться, ступени скрипеть и требовать ремонта. Ширина доски не менее 50 мм.
- Деревянные бруски толщиной не менее 40 мм.
- Саморезы, крепежные металлические уголки, винты, шурупы, монтажный клей.
Изготовление лестницы с поворотом на 90 и на 180
После расчетов и составления подробной схемы, можно приступить к изготовлению элементов конструкции. На фото демонстрируется схема лестницы с поворотом на 90 градусов.
Лестница с поворотом в доме
Лестница из дерева

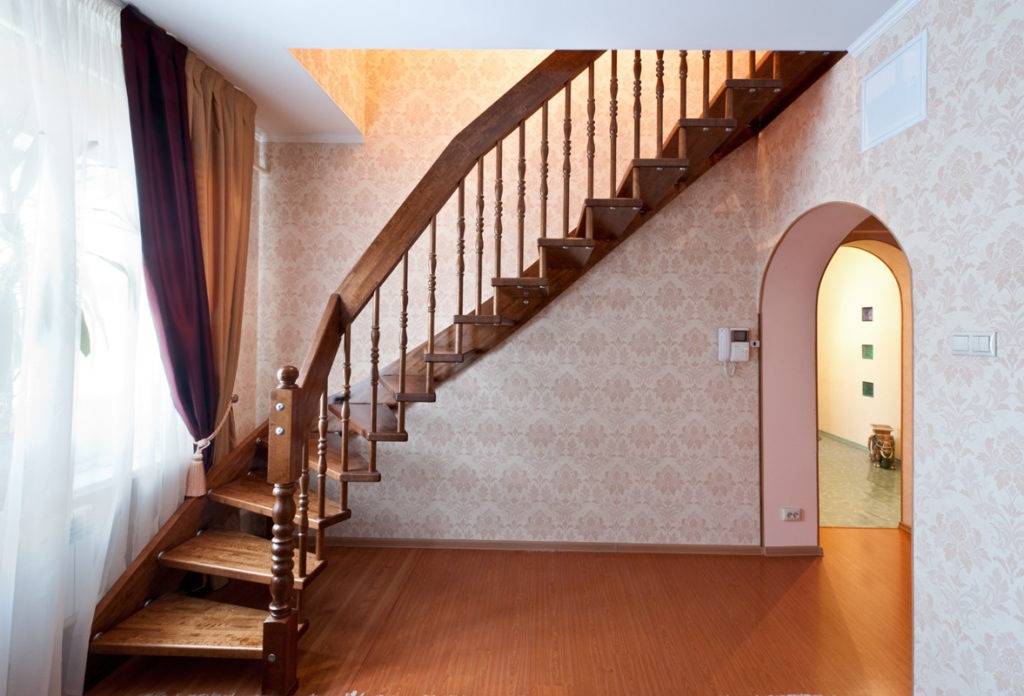

Деревянная лестница с поворотом
- Из досок нарезаются ступени и подступени. При изготовлении забежных ступеней рекомендуется предварительно сделать лекала для каждой ступени, особенно, если это – первый проект начинающего мастера. Так проще избежать ошибок. На забежных ступенях в узкой части вырезается уголок, размерами совпадающий с величиной угла опорного столба.
- Для каждой ступени изготовляются два подпорных бруса и откладываются четыре крепежных уголка.
- Изготовляется лекало, с помощью которого наносят отметки для ступеней на косоур или тетиву.
- Изготовляется косоур или тетива.

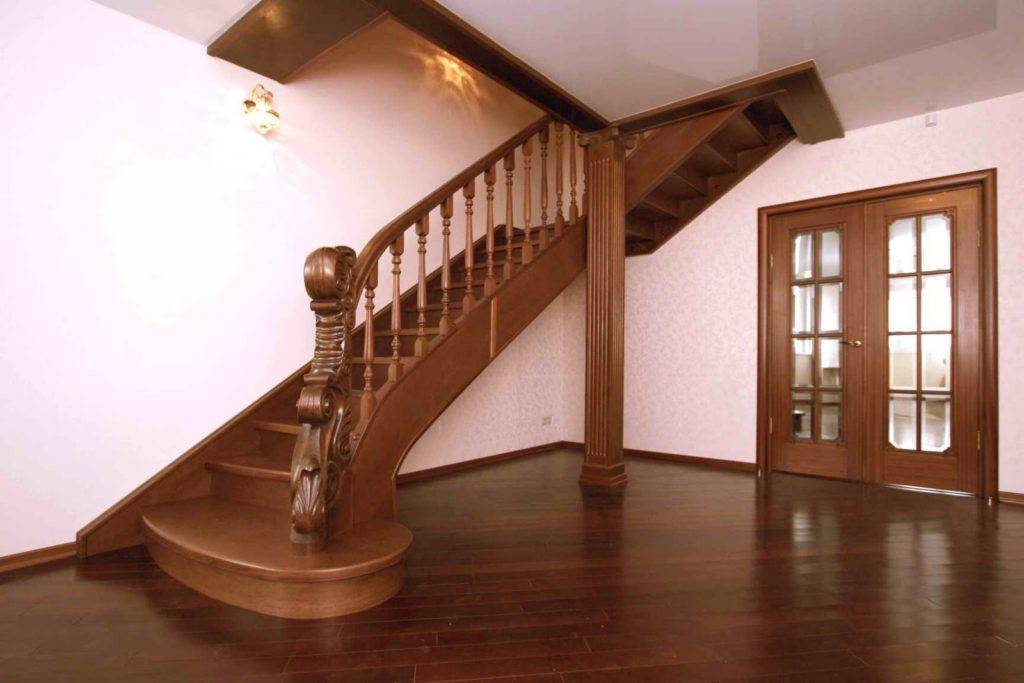

- Опорные столбы (тетивы опираются на столбы в месте поворота и лестничной площадки) – диаметр столбов не менее 50 мм. Высота столба определяется на стадии проектирования, когда рассчитывается угол наклона.
Монтаж лестницы с поворотом на 90 и на 180 градусов
Установка начинается с элементов, доступ к которым в последствие, будет затруднен. Рекомендуется начинать монтаж с верхней части, чтобы сконцентрировать возможные ошибки к первой ступеньке.
- Пристенный косоур закрепляется на стене с помощью винтов, чтобы обеспечить наименьшую деформацию ступеней возле несущей стены. Рекомендуется предварительно разметить на косоуре места крепления ступеней.
- Опорные столбы либо бетонируются в пол, либо крепятся анкерными болтами.
- Внешний косоур (тетиву) устанавливают на опорные столбы и тщательно выравнивают с помощью угольника и уровня.
- Ступени и тетива соединяются при помощи двух подпорных брусьев и четырех металлических уголков и крепятся болтами. Все крепления деревянных деталей необходимо обязательно проклеивать. Ступени должны быть строго горизонтальными.
- Забежные ступени должны очень плотно прилегать к опорному столбу. Если соединение не жесткое, рекомендуется либо подкорректировать ступень, либо вырезать новую. Монтируются подступени.
- Устанавливаются балясины и перила. На видео представлен подробный процесс монтажа лестницы с поворотом на 90 градусов.
Сборку конструкций с поворотом на 90 и на 180 градусов можно осуществить своими руками, но трудно произвести в одиночку, так как детали лестницы имеют немалый вес. Для качественной установки рекомендуется найти или нанять помощника.
Монтаж лестницы
При монтаже лестницы на косоурах вначале монтируются именно косоуры. Они выставляются по уровню, обеспечивается правильное опирание на пол первого и второго этажей, соответствие требуемому углу наклона (проверяется уровнем или отвесом).
Замечание: пропитку и покраску (нанесение лака) косоуров иногда удобнее производить после установки в связи с большими размерами и массивностью деталей.
После монтажа косоуров устанавливаются подступенки, затем ступени. Каждая деталь фиксируется по месту, стыки промазываются специальной шпаклевкой по дереву (герметиком) или клеем ПВА (в чистом виде или в смеси с дресвой, то есть мелкой стружкой). Конечная стадия монтажа – установка стоек перил и поручней. Правильный распил деталей или использование качественного готового комплекта для сборки обеспечивают быструю и простую инсталляцию. Если же детали были изготовлены неточно, их дорабатывают «по месту».
Более детально разобраться, как сделать на втором этаже лестницу, поможет демонстрационный видеоролик.
Винтовая лестница на 2-й этаж своими руками, особенности монтажа
Такой способ конструкции позволяет экономить место, необычность вызывает восторг и желание пройтись по ней. Очень нравится детям и молодым людям. Основным отличием винтовой является её спиралевидная форма. Осуществляется это использованием забежных ступеней, крепятся они двумя способами:
- к центральной опоре;
- к тетивам или косоуру.
Использование центральной опоры
Чтобы соорудить такую лестницу требуется особый навык и знания в конструкторском деле, поэтому для тех, кому сложно самому её построить в магазинах продают готовый набор, который можно собрать самому. В помощь предлагается пошаговая инструкция, следуя которой будет несложно правильно собрать такую красоту.
Тем не менее следует помнить, что опорный столб несёт на себе всю нагрузку, поэтому его крепление должно быть довольно надёжным. В качестве крепёжного элемента допускается использовать металлические скобы и фланец, также можно применять сварку. Нижний край опоры некоторые бетонируют.
Круглый пролёт вырезается в потолке, при этом следует убедиться, что несущие балки не будут повреждены. Края просвета заделываются обычно тем же материалом, из которого делается и сама лесенка. Перед тем как произвести монтаж, следует убедиться, что верхняя ступенька будет выходить в нужном направлении, это относится и к первой.
Модели, выполненные на тетивах и косоурах, устанавливаются специалистами, т. к. необходимы точные расчёты и сложное изготовление несущих элементов. В этом можно убедиться, посмотрев это фото.
Две тетивы являются опорами
Особенно сложные модели получаются при использовании одного косоура.
Мастерски выполненная работа
Конструкция — из чего состоят межэтажные лестницы
А состоят они из большого количества конструктивных элементов. Без одних точно не обойтись, остальные же, напротив, могут отсутствовать в некоторых вариациях описываемой конструкции.
Начнем с того, что в конструкции в обязательном порядке должны присутствовать ступени, а также опоры, их поддерживающие – это основные элементы любой межэтажной конструкции такого типа. Сама ступень является элементом, состоящим из двух перпендикулярных друг другу частей. Говоря профессиональным языком, из подступи и подступенка. Последняя, к слову, служит своего рода опорой под подступи, но нередко можно обходиться и без нее.
Что же касается опор, то они могут быть двух типов:
- косоур (это особенная балка, которая поддерживает ступеньки снизу);
- тетива (похожая балка для ступеней, вот только она поддерживает их на торцах).
Следующий конструктивный элемент – это перила. Они крайне важны, пусть и имеются далеко не на всех типах конструкции. А если в вашем доме проживают пожилые родственники или дети, без перил уж точно никак.
Наконец, балясины – это специальные вертикальные опоры под перила, зачастую необходимые не только для практичности, но и для декоративности. Для балясин могут использоваться различные материалы, да и форма элементов также разная.
- Больцы. Под ними подразумеваются особые болты, предназначающиеся для поддержки ступеней. Могут крепиться как к ним, так и к самим стенам. Используются не часто, а лишь для некоторых вариантов лестницы.
- Стойки. Такие элементы применяются при строительстве винтовых лестниц. К одной такой стойке с соответствующим шагом прикрепляются ступени, имеющие специальную форму и образующие спираль, которая поднимается на второй этаж с первого.
Варианты конструкции
Конструкция в ходе изготовления лестниц из дерева, как из любого другого материала, классифицируется по следующим параметрам:
- месту установки;
- направлению;
- способу крепления.
По месту установки лестницы подразделяются на:
Внутренние – такие лестницы расположены внутри помещения и на них не оказывается прямого воздействия внешних факторов (дождь, снег, мороз, солнце). К внутренним также можно отнести лестницы в погреб или подвал, но их, как и наружные, необходимо обработать защитным покрытием.

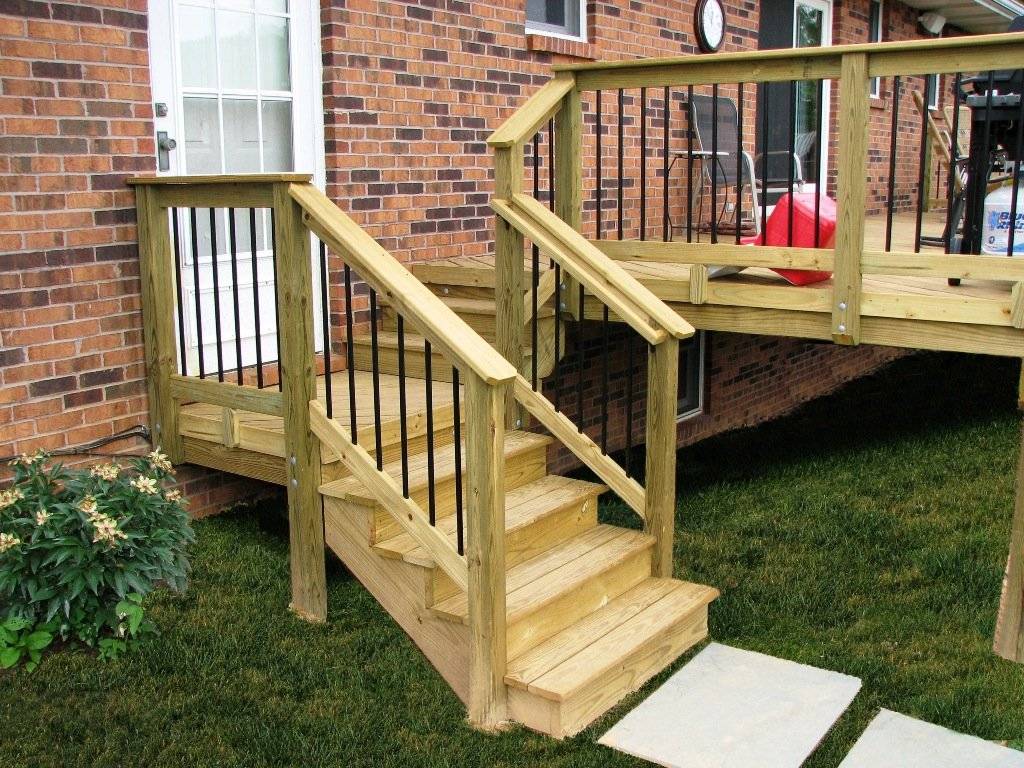

Наружные – расположены вне помещения, к ним требуется особое внимание на этапе подбора материалов (желательно использовать влагостойкие материалы), а также на этапе обработки готового изделия (необходимо покрытие атмосферостойкими покрытиями для защиты всей конструкции). Наружные лестницы делаются не только на второй этаж, это также может быть крыльцо для входа в дом и лестница на крышу
По направлению лестницы можно разделить на:
Прямые – к ним относятся одномаршевые простые лестницы, используются в помещениях с невысокими потолками.

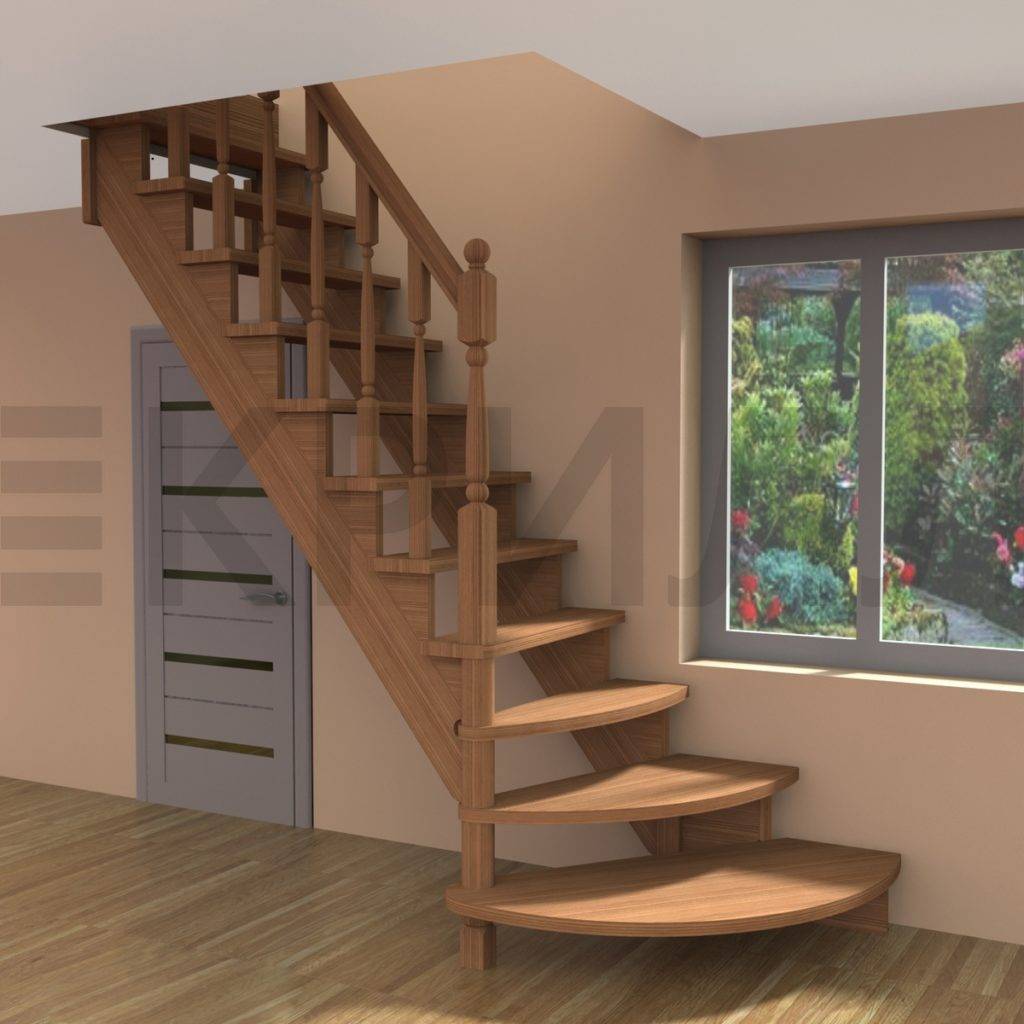

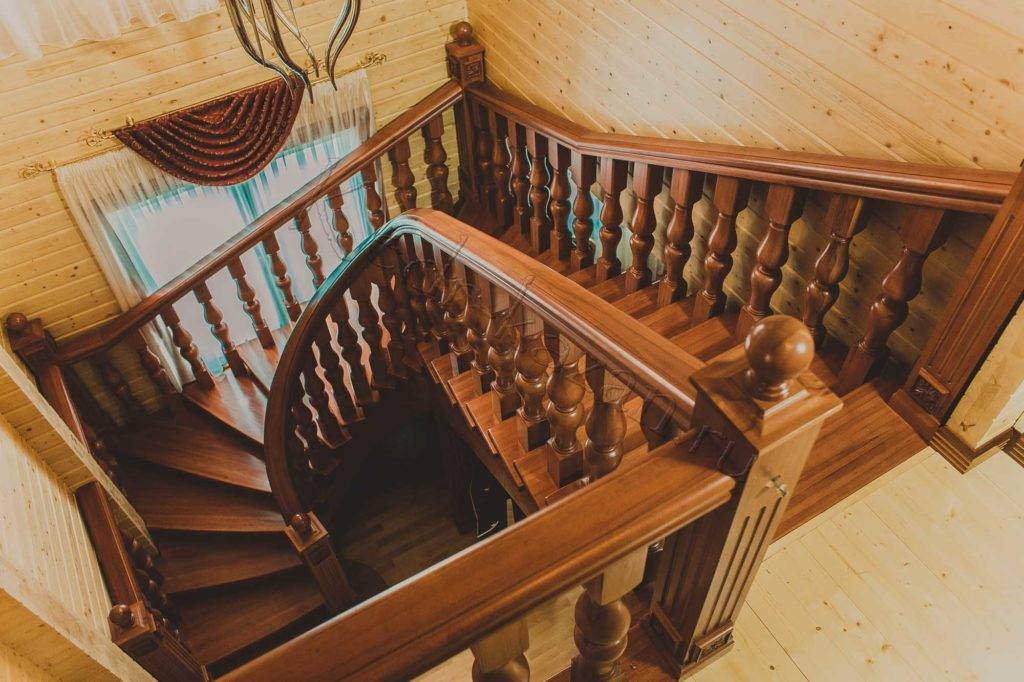

Поворотные – лестница на второй этаж из дерева с поворотом. Они подразделяется на: Г-образные (с поворотом на 90°), П-образные (с поворотом на 180°), с поворотными площадками и поворотными ступенями, винтовые лестницы, а также комбинированные варианты Г- или П-образных с винтовыми.
Способы крепления:
Косоур – это элемент, который получается путем выреза из доски треугольных элементов такой же формы, как паз на тетиве. В итоге получится доска в виде пилы, на второй доске зеркально необходимо сделать точно такие же вырезы. Ступени необходимо укладывать на площадки, а подступенок прикручивается к вертикальной плоскости. Если смотреть сбоку на лестницу на косоурах, будут видны ступени.
Тетива — это элемент, в котором вырезаются пазы под ступени, по форме, как представлено на рисунке, такие пазы необходимо сделать зеркально на двух досках, затем в них вставляются ступени и подступенок. Если смотреть сбоку на лестницу на тетиве, не будет видно ступеней.
На больцах — в больцевой конструкции используются несущие перила, к которым при помощи металлических стержней крепятся ступени, со второй стороны ступени крепятся к стене, при условии, что стена достаточно прочная. В случае отсутствия прочной стены со второй стороны возможно использование косоура или тетивы. Иногда несущие перила размещают с обеих сторон, это чаще встречается, когда лестница расположена не возле стены, а посередине помещения.

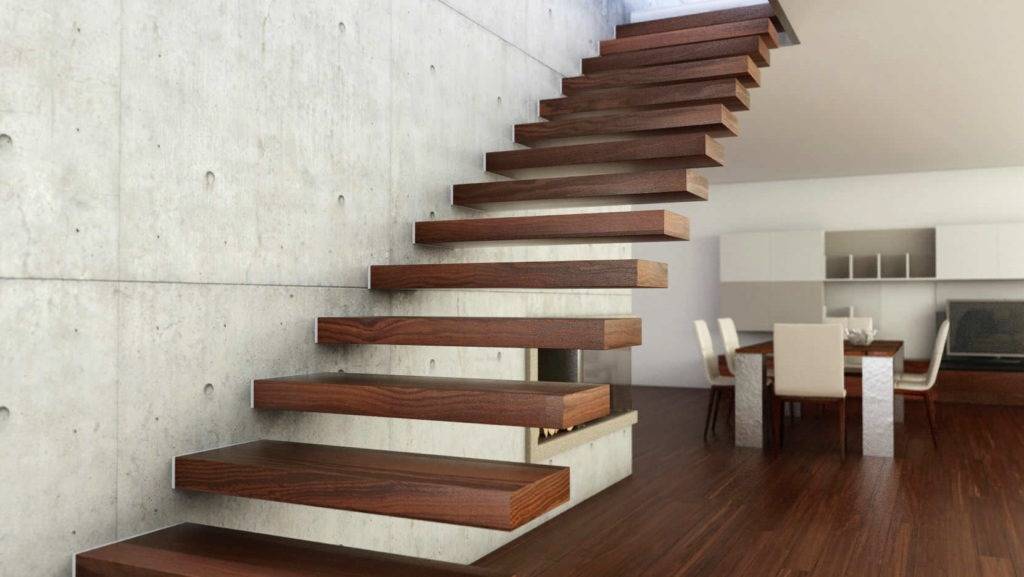

Консольная конструкция лестницы дает полное ощущение невесомости, на такой лестнице отсутствуют подступенки и перила обычно расположены с одной стороны возле стены, создается ощущение, что ступени просто парят в воздухе.
Складная лестница имеет множество плюсов, особенно в помещениях с дефицитом свободного места. К таким лестницам относятся приставная, чердачная, стремянка. Сделать приставную лестницу своими руками также проще всего из дерева, для этого не требуется специального оборудования, такого как сварочный аппарат в случае работы с металлом.
Завершающий этап
После проверки симметрии конструкции, надежности всех соединений проводится ряд мероприятий:
- Шлифовка всех конструктивных частей.
- Пропитка спец/составами (от возгорания, гнили, насекомых-древоточцев).
- Поверхностное оформление. Вариант покраски – не для частного дома. Целесообразно обработать лестницу тонирующим составом, а поверху покрыть древесину лаком или воскосодержащим раствором. Но это уже на усмотрение хозяина, в зависимости от общего стиля отделки помещения.
Естественно, что давать подробные рекомендации «на все случаи» бессмысленно. Автор надеется, что и этой информации достаточно, чтобы собрать деревянную лестницу своими руками.
Подготовка материалов
- При выборе породы дерева, если ориентироваться на разумное сочетание качество/цена, рекомендуется отдавать предпочтение сосне или лиственнице. Последняя даже лучше, так как менее подвержена гниению. К тому же при впитывании жидкости она становится только крепче. Так как в любом жилом помещении обязательно будут испарения – более чем актуально, особенно если в смежной комнате находится кухня. Все остальные породы – кедр, дуб и ряд иных – вряд ли относятся к бюджетным вариантам деревянной лестницы.
- Долговечность конструкции во многом зависит от степени просушки пиломатериала. Если древесина в этом плане недостаточно обработана, то такую лестницу довольно быстро «поведет». Высушивание досок своими руками – процесс и хлопотный, и сложный. Понадобится не только место для их складирования, но и знание всех особенностей методики. Придется обеспечить неизменность температуры, качественное проветривание и так далее. Вывод напрашивается однозначный – на материале для деревянной лестницы экономить нецелесообразно. То есть, если приобретать доски, то только высокой степени осушки, хотя они и стоят дороже.
Как выполняют расчет параметров ступени
При расчете лестничной конструкции на второй этаж важны два значений: высота проступенка и глубина проступи (горизонтальной площадки ступеньки). Эти параметры определяют степень удобства и безопасности при движении (подъеме/ спуске) по лестнице
Их важно определить правильно, так как эти значения задействованы в расчете конструкции
По ступеням подниматься удобно, когда нет необходимости увеличивать или уменьшать искусственно длину шага. Средняя длина шага при движении по горизонтальной плоскости равна 63-64 см, а при подъеме — и 31,5-32 см.
Размер шага среднестатистического человека.
Исходя из этих данных, высота подступенка чаще всего находится в интервале от 12 до 20 см (оптимальный размер14-17 см). Оптимальная глубина проступи определена от 25 до 30 см. Максимально допустимая при строительстве лестниц глубина ступени – 32 см.

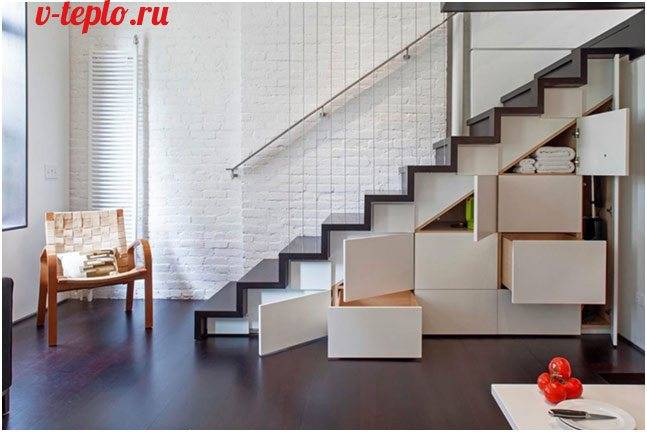

Часто, чтобы сэкономить площадь при установке лестничных конструкций, используют модели с нависанием одной ступеньки над другой. Такой тип ступеней придает лестнице более легкий и красивый вид.
Для экономии места также устанавливаются лестницы со ступенями «гусиный шаг», однако данный вариант не самый удобный, так как у таких лестниц большой угол наклона.
Расчет размеров ступеней лестничного марша
Рассмотрим вариант расчета основных параметров на простом примере. Оптимальные соотношениями высоты и глубины ступени, которыми оперируют при проектировании лестниц (см): 19/27, 18/28, 17/29 и 16/30. Идеальный вариант — 17/29 см.
Используем именно это соотношение для расчета таких важных параметров конструкции, как угол наклона, длина марша, общее количество ступеней.
Количество ступеней рассчитать просто: высоту этажа (например, 270 см) нужно разделить на высоту ступени (17 см): 270/17= 15,9. Отбрасываем дробную часть, получаем количество ступеней на лестничном марше (15 штук). Если число дробное, что можно первую или последнюю ступень сделать чуть выше или чуть ниже, чем остальные.
Чтобы устранить разницу также можно установить специальный подиум под лестницей.
Уточняем высоту ступеней. Для этого высоту помещения делим на количество ступеней: 270/15=18 см. Таким образом, высота каждой ступени составляет 18 см.
Глубина вычисляется c учетом ширины шага по горизонтали. Выбираем для расчета шаг, равный 63 см. От этой величины отнимаем удвоенную высоту проступенка: 63-2х18=27 см.
Маршевые лестницы
Это самый популярный тип лестниц, поскольку они удобные в пользовании, да и технология их строительства отработана в полном объеме. Следует так же отметить, что их довольно просто рассчитать, достаточно определиться с самой конструкцией и ее сложностью. На одном участке лестницы формируют до 15 ступенек, при этом самыми удобными считаются лестницы, у которых 11-13 ступенек. Если в конструкции получается большое количество ступенек, то лестницу разделяют на участки (марши), между которыми формируют площадки. Размеры площадок могут быть различными, но их длина должна соответствовать длине шага (порядка 600 мм). В таком случае по лестнице будет удобно, как спускаться, так и подниматься.
Маршевая лестница с площадкой
Разновидности маршевых лестниц
Любые типы лестниц имеют свои, как достоинства, так и недостатки. Основным недостатком маршевых лестниц считается то, что они занимают достаточно много места. Чтобы лестница не занимала слишком много полезной площади, их делают с поворотами. Как правило, лестницу располагают так, чтобы она проходила по двум смежным стенам, а для экономии места делают поворотные (забежные) ступени. К сожалению, подобный вариант считается весьма травмоопасным, тем более, если в семье имеются дети или пожилые люди. В таком случае лучше сформировать площадки.
В конструкцию маршевых лестниц входят косоуры, то есть балки с запиленными краями, или тетивы, которые представляют самые обычные наклонные балки. Просто крепить ступени к балкам — тетивам несколько сложнее, поэтому требуется особое мастерство. Это связано с тем, что под каждую ступеньку необходимо выбрать (вырезать) посадочное место в виде паза. Чтобы крепление оказалось более надежным, снизу прибивается брусок или крепится уголок. Уголки более надежные, но их применение довольно спорное с эстетической точки зрения, поскольку присутствие в деревянной конструкции деталей из металла, да еще на видном месте не желательно. Поэтому бруски из дерева смотрятся более привлекательнее и понятнее. Если выбрать более толстые бруски для тетивы и для ступенек, то можно обойтись и без дополнительных элементов усиления. Этого можно добиться в том случае, если ступеньки не будут прогибаться под тяжестью человека (взрослого).
Маршевая лестница на тетиврах
Если в конструкции используются косоуры, то собирается такая лестница намного проще и быстрее, поскольку детали крепятся на 2-х или 3-х опорах
Здесь очень важно точно и правильно вырезать косоуры, чтобы конструкция лестницы не пострадала на прочность
Лестница на косоурах
Монтаж маршевой лестницы пошагово
Чтобы сделать лестницу на основе косоуров, придется взять доску толщиной около 80 мм и шириной около 400 мм. Естественно, что лучше воспользоваться клееной доской, поскольку в цельной доске много сучков, которые уменьшают прочность всей конструкции. Как правильно рассчитать косоуры, можно увидеть в видео, при этом сборка подобной лестницы может осуществляться не только, как отдельно стоящая.
КАК ИЗГОТОВИТЬ ЛЕСТНИЦУ СВОИМИ РУКАМИ?
Watch this video on YouTube
Ниже можно увидеть, как собирается лестница на косоурах. В первую очередь следует закрепить опоры в виде столбов, к которым крепятся забежные ступеньки. К опорам сначала следует закрепить верхние косоуры.
Установка опор и верхних косоур
После этого можно установить нижние косоуры. Косоур, который устанавливается возле стены, крепится поверх декоративной доски. Так будет проще убирать лестницу и избавляться от грязи.
Установка нижних косоур
В последнюю очередь крепятся промежуточные косоуры, поскольку в такой последовательности проще соединить все детали конструкции.
Установка промежуточных косоур
После этого приступают к монтажу ступеней, которые должны быть подготовлены – нарезаны по размерам и покрашены. В ступенях засверливаются отверстия под саморезы, после чего их прикручивают к косоурам. Как правило, в таком случае используются саморезы с декоративными шляпками.
Установка ступеней
Следующий этап предполагает крепление балясин, которые сделаны из нержавеющей трубы, с деревянными вставками. Чтобы закрепить балясину, под нее нужно просверлить отверстие, после чего она крепится любым способом, но достаточно надежно, поскольку этот элемент лестницы так же подвергается нагрузкам. Если крепление недостаточно прочное, то через некоторое время они просто расшатаются.
Установка балясин
ЛЕСТНИЦА на ВТОРОЙ этаж за 15 минут На монокосоуре
Watch this video on YouTube
Винтовые лестницы
Конструкции винтовых лестниц отличаются весьма компактными габаритами, поэтому они занимают совсем мало места.
При этом, кроме достоинств подобных конструкций, у них имеются и некоторые недостатки. К таким недостаткам следует отнести неудобство в использовании, тем более, что по таким лестницам вряд ли удастся поднять на второй этаж что-то громоздкое. Поэтому винтовые лестницы не пользуются особой популярностью, не смотря на довольно эстетичный и практичный внешний вид.
Расчет винтовой лестницы
Проектирование винтовой лестницы – это хлопотное и ответственное дело, поскольку нужно учитывать тот факт, что над головой человека располагаются ступеньки. В связи с этим, нужно учитывать рост жильцов.
Существует еще ряд особенностей. Дело в том, что ступени не имеют одинаковую ширину, поскольку они с одной стороны уже, а с другой шире. Узкая часть всегда находится в месте крепления к несущей опоре (столбу). Широкая часть располагается в местах примыкания ступенек к стенам помещения. В качестве базового значения ширины ступени принимается значение, расположенное в средней части ступеней. При этом, наибольшая ширина не должна выходить за пределы 40 сантиметров.
Ширина пролета лежит в пределах 50-100 см, при этом для всей конструкции необходимо иметь удвоенное значение ширины пролета.
Сборная колонна – основа конструкции
Конструкция винтовой лестницы на основе сборной колонны отличается сравнительной простотой, поскольку достаточно закрепить трубу и на ней смонтировать элементы лестницы.
Конструкция лестницы на сборочной колонне
Конструкция такой лестницы состоит из нескольких основных элементов, таких как труба (диаметром порядка 40 мм), ступени, балясины, промежуточные цилиндры и т.д.
Конструкция винтовой лестницы
Все подобные элементы устанавливаются на определенных расстояниях друг от друга, в зависимости от размеров лестницы. При этом следует придерживаться технических характеристик конструкции, чтобы лестницей удобно было пользоваться.
Монтаж лестницы начинается с установки и закрепления основного элемента – столба (трубы). Для этого в полу первого этажа и в потолке делаются отверстия, которые соответствуют диаметру столба (трубы). После этого труба вставляется в отверстие и надежно закрепляется. Чем надежнее будет крепление, тем надежнее получится вся конструкция, при этом следует так же надежно закрепить всю конструкцию, а также нужно подумать о том, что на трубу (на столб) насаживаются многие элементы, в том числе и балясины. На чертеже имеются все необходимые размеры подобной винтовой лестницы.
Чертеж элементов лестницы
В качестве материала для ступеней подойдет клееная доска или мебельный щит, но наиболее предпочтительным считается клееная древесина, поскольку ее не поведет, и она не потеряет свой товарный вид при сушке.
На видео можно поэтапно увидеть, как собирается подобная лестница. При этом следует отметить, что данная конструкция состоит из сборного столба, хотя допустимо применить и цельный. Единственная проблема – это сложность сборки лестницы, поскольку каждый раз придется подниматься на лестницу, чтобы закрепить следующий элемент, в отличие от сборного столба.
Монтаж винтовой лестницы ЮТА
Watch this video on YouTube
Каркас винтовой лестницы своими руками. Самодельная винтовая лестница. Часть 1
Watch this video on YouTube
Как изготовить винтовую лестницу
Главными преимуществами винтовой лестницы являются отменные декоративные свойства, а также то, что много места такая конструкция не занимает. К примеру, лестница высотой в 2,5 метра будет состоять из 16-17 ступенек, при этом основание будет иметь примерно 2 метра в диаметре. Одним из самых популярных способов сооружения винтовых лестниц на второй этаж является «нанизывание» треугольных/трапециевидных ступенек на центральную ось. При этом ширина широкой части будет составлять от 30 до 35 сантиметров, а узкой – всего 15 сантиметров.
Для самостоятельного изготовления лестницы на второй этаж понадобятся:
- две стальные трубы на 5 и 5,5 сантиметра;
- грунтовочная смесь;
- деревянные рейки, с помощью которых будет изготовлен шаблон;
- напильник;
- уголки;
- аппарат для сварки.
Труба с меньшим диаметром послужит нам в качестве основной стойки, следовательно, ее длина должна быть такой же, как межэтажное расстояние. Также рекомендуется забетонировать лестницу рядом с основанием, чтобы она получилась более устойчивой (не забудьте заранее выставить конструкцию по вертикали). Большую трубу необходимо нарезать на цилиндры, длина которых составляет примерно 15 сантиметров. Выполняйте все срезы строго под углом в 90 градусов, в противном случае вы не сможете выровнять все ступеньки по горизонтали.
Чтобы сделать ступеньки, вам потребуется шаблон, изготовленный из деревянных реек. Последние склеивайте таким образом, чтобы уголки, помещенные в раму, формировали ступеньки требуемых размеров.
Приварите каждую ступеньку к соответствующему цилиндру, после чего тщательно зашлифуйте. Когда все необходимые элементы будут готовы, начинайте собирать всю конструкцию. Надевайте ступеньки на ось, выставляйте углы и надежно приваривайте.
Последним этапом является установка перил и финальная отделка всей конструкции. Для изготовления перил можно использовать:
- арматуру;
- тонкий профиль;
- хромированные трубы малого диаметра.
Очень эффектно будут смотреться и кованые перила. При этом не забывайте о том, что все металлические поверхности необходимо тщательно зашлифовать, обработать грунтовочной смесью и покрасить.
Аналогичным образом собирается и винтовая лестница на второй этаж, для которой используются деревянные ступеньки. Заготовки из древесины должны выполняться в форме трапеций, после чего в узкой части проделывается отверстие диаметром 5 сантиметров. Далее, используя специальные уплотнители, ступеньки необходимо нанизать на ось и зафиксировать там. В конце крепятся перила, древесина грунтуется, красится и украшается декором.
