Как крепят стропила к мауэрлату: двускатная или односкатная крыша – уголками, гвоздями, скобами: Без запила

Разновидности и устройство стропильной системы двухскатной крыши

В некоторых случаях монтаж наклонного бруса каркаса крыши может выполняться только по нижнему ярусу — к мауэрлату или по верхнему ярусу — друг к другу или к коньковому прогону. У специалистов эти стропила носят название висячих. Однако наиболее распространён другой вид каркаса. Он предполагает размещение под ноги дополнительной опоры в самом центре ската. С помощью этого метода можно изготовить изломанную форму крыши.

У специалистов двухскатные кровли подобной конфигурации получили название мансардных, а стропила — наслонных. С учетом характеристик эта конструкция является наиболее подходящей для загородного дома. При расчете расстояния между стропилами любого типа необходимо учитывать толщину выбранного бруса, длину скатов и прочие параметры. Чаще всего их располагают с шагом 60-80 см.

Подстропильная система каркаса

В случае возведения крупных объектов наряду с мауэрлатом в конструкцию стропил могут включать и другие поддерживающие элементы — прогоны, стойки и лежни. Причём каждый из этих видов имеет свои особенности в плане монтажа. Первые укладывают по горизонтали, вторые — по вертикали, а третьи размещают по балкам перекрытия. Впоследствии на лежни устанавливают с определенным шагом по всей длине кровли стойки. Они, в свою очередь, служат опорой для конькового прогона. Этот элемент чаще всего изготавливают из бруса размерами 100 x 150 мм.

Коньковый прогон

В процессе крепления стропил двускатной крыши в ее конструкцию часто включают и этот элемент. Не останавливает владельцев и то, что это повышает стоимость сооружения крыши. Объяснить это можно тем, что каркас кровли, который установлен с использованием прогона, получается более надежным и лучше выдерживает нагрузки различного характера.

В процессе монтажа этого элемента обязательно необходимо соблюдать определенные требования. От этого в значительной степени зависит геометрия кровли. На начальном этапе сборки крыши с коньковым прогоном выполняется монтаж крайних стоек фронтоном. После этого между ними натягивают жесткий шнур, который обязательно нужно проверить на горизонтальность. Далее переходят к креплению промежуточных стоек, следя за тем, чтобы и они располагались строго по уровню. Соблюдение этого требования является гарантией того, что и закрепляемый впоследствии к ним коньковый прогон также будет установлен строго в горизонтальной плоскости.

Обрешетка

Этот элемент также играет важную роль в конструкции кровли. Для изготовления обрешётки используются доску достаточно большой толщины. Самый распространенный вариант — пиломатериал сечением 2,5-5 см. Рейки со слишком большим или маленьким сечением не используют для обрешётки. Иначе это может привести к таким неприятным явлениям, как коробление или растрескивание. Самым оптимальным для обрешетки является материал шириной 20 см.

При расчете шага между досками, как и толщины, необходимо учитывать тип используемой обшивки. Монтаж разреженной обрешётки производится только под жесткие листы. В случае применения рубероида или очень тонкого металла устанавливают сплошную конструкцию. Тогда обрешетка изготавливается не из досок, а из листов толстой фанеры или ОСБ-плит.

Теплоизоляционный слой и гидроизолятор

Ввиду особенностей конструкции двускатной кровли для защиты внутреннего пространства от низких температур разрешается использовать любой доступный материал. Обычно в качестве такового выбирают минеральную вату. Менее популярным вариантом является пенополистирол. Еще реже работы по изоляции кровли проводят с помощью метода напыления пенополиуретана.

Укладка теплоизолятора требует использования опоры: если теплозащитный слой создаётся из минваты или полистирола, то обязательно нужно натянуть проволоку со стороны чердака. Крепление листов или плит теплоизолятора выполняется прямо между стропилами. Монтаж минеральной ваты осуществляется просто враспор. Не стоит оставлять без внимания зазоры между пенополистирольными листами и брусом — их заделывают специальной монтажной пеной, а в завершение проклеивают скотчем. Монтаж паро-и гидроизолятора выполняется с незначительным провисом в 2 см строго в горизонтальной плоскости. Эти работы проводят на завершающем этапе монтажа стропильной системы двухскатной крыши.

Особенности элемента

Мауэрлат представляет собой деталь конструкции кровли в виде деревянного бруса вдоль всего периметра стены для крепления стропильной конструкции. При изготовлении кровли из металлических деталей мауэрлат выполняется из металлического профиля (чаще всего, двутавровой балки). Он устанавливается поверх внешних стен здания и исполняет роль связующего элемента между стеной и крышей.

Способы крепления стропил к мауэрлату.

Основные задачи, выполняемые мауэрлатом:

  • обеспечение опоры крыши на стену, предотвращающей разрушение верхней части стены;
  • надежное крепление стропильной системы к стене;
  • равномерное распределение нагрузки от крыши на все несущие стены здания.

С учетом возложенных функций, к этому элементу предъявляются следующие требования:

  • прочность (как самой балки, так и ее крепления к стене);
  • непрерывность по всему периметру;
  • водостойкость и стойкость к воздействию атмосферных факторов.

Наиболее распространенная конструкция: деревянный брус размером 10х10, 15х15, 10х15, 8х18 см. Иногда применяется бревно без коры, в нижней части которого формируется плоская поверхность. Древесина должна быть хорошо обработана антисептическим составом. Соединение в углах и брусьев между собой при удлинении производится путем создания замка типа «в полбруса» с упрочнением гвоздями. В целом, весь прямоугольник мауэрлата должен быть единой жесткой конструкцией.

Снизу укладка мауэрлата производится поверх гидроизоляции (обычно, рубероид), а с внешней стороны стены целесообразна установка теплоизоляции. Брусья располагаются ближе к внутренней стеновой поверхности с сохранением расстояния до внешней поверхности порядка 5-8 см.

Крепление стропил односкатной крыши

Схема крепления достаточно простая, так как представляет собой параллельно разложенные доски, которые опираются на две стены. Для установки ног используют специальные переходные элементы, которые изготовлены из древесины.

В зависимости от того, какой материал используется, в качестве переходной детали можно применять:

  • Мауэрлат. В вышеуказанной системе крыши с одним скатом, это две деревянные балки, которые лежат отдельно и завершают стены.
  • Верхняя часть стопы, которая сложена из брусьев.
  • Верхняя обвязка всего каркаса.

Хоть конструкция указанной крыши отличается простотой, есть и некоторые тонкости крепления стропил, о которых важно знать. Дело в том, что узлы, которые применяются, должны учитывать все негативные моменты такого материала, как древесина

Дело в том, что узлы, которые применяются, должны учитывать все негативные моменты такого материала, как древесина.

При проектировании следует учитывать решение следующих задач:

  • Возможность легкого перемещения деталей из дерева один от другого
  • Адаптация к тем последствиям, которые могут быть после просадки каждой стены, для принятия устойчивой позиции
  • Исключение всех возможных причин нарушения того или другого соединения

Крепление треугольников происходит по схеме: горизонтальная сторона устанавливается на мауэрлат, фиксируется

Очень важно чтобы она имела достаточно много площади для состыковки с другими элементами

Стропильные ноги важно установить под определенным углом к элементам опорного характера. Стоит понимать, что двух точек достаточно мало для прочного крепления, поэтому есть методы, которые применяются для избегания негативных последствий

Прежде всего, важно увеличить общую площадь взаимодействия стропилины, а также опорной детали с помощью:

  • Выбрать врубки
  • Запилить верхние, а также нижние края ног. С помощью таких действий можно легко создать опорную площадку, повысить устойчивость.

Крепление стропил

Основные преимущества и отрицательные стороны конструкции

 К достоинствам этой конструкции можно отнести следующее:

  • Экономия средств на покупке стройматериалов.
  • Простота конструкции, а значит, и монтажа.
  • Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
  • Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
  • Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
  • Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
  • Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.

Снегозадержатель

Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:

  • Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
  • Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.

Одним из недостатков односкатной крыши является скопление на ней снежных масс

Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.

Решить эту проблему поможет установка обогрева кровли

Виды простых крыш и их основные элементы

Любая крыша состоит из несущего каркаса и защитного кровельного покрытия.

Каркас включает следующие элементы:

  • Стропила – наклонные балки (служат несущей основой крыши).
  • Коньковый брус (соединяет верхние стыковочные узлы стропил).
  • Обрешетка – настил из досок или плиты OSB, укладываемый на стропила и служащий основанием для кровельного материала.
  • Контробрешетка – применяется при устройстве теплой кровли (создает воздушный зазор для вентиляции утеплителя).
  • Мауэрлат – деревянный брус (монтируется на продольные стены). К нему крепятся нижние части стропил (стропильных ног).
  • Вертикальные стойки, горизонтальные затяжки и подкосы (используются для усиления стропильной конструкции).
  • Кобылки – доски, прибиваемые к нижним концам стропильных ног для создания кровельного свеса.

Двускатная крыша для дачи и бани (ширина пролета не более 6 метров)

Конструкция простой крыши для дома определяется несколькими факторами:

  • шириной перекрываемого пролета;
  • назначением чердачного пространства (жилое или нежилое, проходное или непроходное);
  • видом междуэтажного перекрытия (деревянные балки, железобетонные панели).

Если ширина здания невелика (до 4,5 метров), а на чердаке не планируется обустройство жилого помещения, то можно остановиться на варианте односкатной крыши. Она экономична и проста в монтаже.

Стропила такой крыши, можно опереть непосредственно на стены. Для этого одну из них нужно сделать выше другой. Так мы создадим уклон, необходимый для стока дождевой воды.

Если вы решите поставить односкатную крышу на стенах одного уровня, то для создания уклона в ее конструкцию нужно включить деревянные стойки. После завершения монтажа их обшивают сайдингом, OSB плитой или блокхаусом.

Варианты односкатных крыш для гаража, сарая, беседки и бани

Для асбоцементного шифера угол наклона кровли должен быть не менее 22 градусов. Для металлочерепицы, ондулина, битумной черепицы уклон крыши делают не меньше 15 градусов. Делая расчет простой односкатной кровли, помните о том, что снеговая нагрузка – серьезный фактор. Для ее уменьшения уклон ската рекомендуется делать более крутым. В противном случае вам придется увеличить сечение стропил и обрешетки, что приведет к удорожанию конструкции.

Если ширина пролета составляет от 4,5 до 6 метров, то стропила нужно усилить раскосами (наклонными стойками из бруса). Они уменьшат прогиб стропильных ног под действием снеговой нагрузки. Нижние концы раскосов заделывают в кладку, а при использовании вертикальных опорных стоек крепят к ним при помощи скоб, гвоздей или зубчатых металлических пластин.

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

  • Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
  • Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

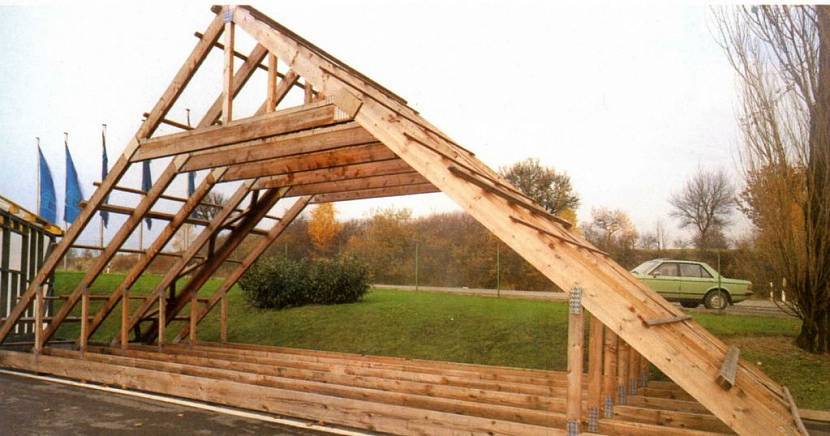

Стропильная система двухскатной кровли

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

  1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
  2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
  3. На стойки укладывают коньковый брус, который к ним же и крепится.
  4. Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
  5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Установка стропил на конек по натянутой нитиИсточник kbumb.ru

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типаИсточник moydom-irk.ru

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему

Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Способы крепления стропил к мауэрлату.

Всего же существует два способа крепления стропил к мауэрлату:

  1. жесткое;
  2. скользящее.

Какой из них применять, определяет форма крыши, а значит — и непосредственно вид самой стропильной конструкции. Посему рассмотрим оба варианта.

Жесткое сопряжение.

Применяется в тех случаях, когда стропила верхней своей частью присоединяются не к коньку, а связываются между собой (висячая стропильная конструкция).

Как становится очевидно из названия, жесткое сопряжение стропил и мауэрлата предполагает полное исключение любых движений (поворотов, кручений, сдвигов, изгибов и т.п.) его элементов, добиться чего можно двумя способами:

  • с помощью выпиливания «седла» (запила) на стропиле (НЕ НА МАУЭРЛАТЕ!!! – это может ослабить его несущую способность) и последующего закрепления полученного узла с помощью скоб, проволоки и гвоздей;
  • монтаж стропил уголками с подшивным опорным бруском.

Первый метод используется наиболее часто. Гвозди в данном случае забиваются с боков, под углом друг к другу, и скрещиваются уже внутри мауэрлата. Далее вбивается третий гвоздь – вертикально, создавая тем самым максимально жесткий узел крепления.

Второй же вариант предполагает, что сопряжение осуществляется с помощью опорного бруска, размером до 1-го метра, в который стропило жестко упирается по линии давления. Фиксация узла в данном случае выполняется с помощью металлических уголков, позволяющих избежать поперечного смещения.

Кстати, оба описанных только что метода жесткого сопряжения мауэрлата и стропил страхуются еще дополнительным соединением последних со стеной с помощью анкеров либо проволоки-катанки.

Скользящее сопряжение.

Скользящее сопряжение, оно же — шарнирное с двумя степенями свободы, образуется путем применения крепежа, создающего возможность для свободного (относительно) движения одного из его элементов. В нашем случае этим элементом выступают стропила.

Выделяют сразу три варианта крепления при скользящем сопряжении:

  • первый способ состоит в соединении стропил и мауэрлата при помощи особого металлического крепежа — «салазки»;
  • второй способ – это способ, при котором делается выпуск стропил за стену, с единичным креплением — специальными крепежными пластинами:
  • третий способ предполагает выполнение запилов на стропилах и укладку ими последних на мауэрлат.

В последнем случае крепление производится с помощью двух гвоздей с боков наискосок в направлении друг друга. Также можно сделать подобное крепление с помощью только одного гвоздя: он забивается в тело мауэрлата через стропило вертикально сверху вниз.

К слову, вместо гвоздей можно использовать пластины из металла с отверстиями, а еще соединять стропила с мауэрлатом скобой.

В основном скользящее сопряжение чаще всего используют при возведении деревянных домов. Ведь со временем происходит их усадка, а значит — и искажение геометрии строения. Следовательно, если в таком случае использовать жесткое крепление, в конечном счете, это может привести к разрушению стен, а нежесткое сопряжение позволяет кровле постепенно подстраиваться под усадку дома, сохраняя его красоту и надежность.

Рекомендую прочитать:

Отзывы о Септик Танк.

Электричество на даче своими руками.

Технология постройки пиролизной печи своими руками.

Можно ли заливать фундамент частями?

Варианты вальмовой крыши

Несмотря на многообразие вальмовых кровель, основные направления таких крыш могут быть представлены четырьмя основными видами:

вариант четырёхскатной классической кровли. Характеризуется наличием прямой стропильной системы и угловыми рёбрами, идущими непосредственно с коньковой линии. Свесы имеют одну высоту расположения. Торцевые части обладают треугольной формой, а две другие кровельные части – трапециевидные.

вариант вальмовой шатровой конструкции. Четырёхскатная крыша с характерным схождением всех рёбер в одной центральной точке, что придаёт всем скатам одинаковый треугольный вид. Внешне такая форма напоминает шатёр. Идеальный вариант для здания с квадратной формой.

вариант датской четырёхскатной крыши. Обладает своеобразными короткими скатами, которые обусловлены наличием фронтонов в верхней части конструкции. Интересной разновидностью такой вальмовой кровли является японская разновидность, которая носит название иримойя. Оптимальный вариант для обустройства в жилом мансардном помещении полноценных вертикальных окон.

вариант ломаной вальмовой конструкции. Такой тип кровли более известен как четырёхскатная мансардная крыша. Обладает определёнными конструктивными сложностями исполнения, но позволяет получить самое объёмное мансардное помещение. Относится к наиболее затратным кровельным вариантам.
