Котел на отопление своими руками: подробная инструкция

Подготовительный этап

Чертежи котла на дровах своими руками помогают выполнять эту работу. Простое устройство можно собрать собственноручно, не применяя сложное монтажное оборудование. Суть технологии заключается в том, чтобы преобразовать горение древесины в процесс тления.

На схеме котла на дровах видно, что между внутренним и внешним кожухом имеется воздушная прослойка. Снизу поступает поток холодного воздуха. Он нагревается за счет стенок внутреннего кожуха, потом поднимается вверх посредством отверстия, имеющегося во внешнем корпусе. Нагретый воздух отапливает помещение.

До того, как сделать самодельный котел, необходимо подготовить инструменты и материалы, среди которых:

  1. Листы металла толщиной 4 –5 миллиметров, либо бочка объемом200 литров, либо корпус от б/у печки.
  2. Толстостенная трубная продукция.
  3. Металлическая арматура и уголки.
  4. Крепежные детали.
  5. Сварочное оборудование.
  6. Электроды.
  7. Зубило и молоток.
  8. Болгарка.
  9. Дрель.

3 Режимы работы и используемые защитные системы

Заводские модели котлов, работающих на щепе и опилках, оснащаются различными системами безопасности, которые предупреждают возгорание оборудования, а также его перегрев. Отдельные модели имеют также дополнительные датчики, которые регистрируют повышенное содержание угарного газа, способны обнаружить дым, тем самым предупреждая об опасности пожара.

Оборудование может работать сразу в нескольких режимах:

  • Максимальная производительность.
  • Средняя мощность.
  • Режим паузы.

В режиме «Пауза» котел не нагревает помещение, а горение топлива прекращается или его интенсивность сводится к минимуму. В последующем домовладелец может быстро нагреть котел, переведя его в средний или максимальный режим работы.

Наличие режимов работы котла позволяет гарантировать удобство использования отопительного прибора, повышая безопасность его эксплуатации. При наличии автоматической системы управления домовладелец может по своему желанию устанавливать необходимую температуру теплоносителя, а встроенные датчики будут уменьшать или увеличивать интенсивность нагрева, обеспечивая комфорт проживания в частном доме.

Установка и замена насосов

Одним из основных направлений деятельности нашей компании является замена и установка водяных насосов всех типов: поверхностные, погружные и полупогружные. Специалисты компании с большим стажем работы в кратчайшие сроки произведут монтаж, демонтаж и установку следующего насосного оборудования:

  • скважинные насосы;
  • колодезные насосы;
  • водопроводные насосы;
  • циркуляционные насосы;
  • повысительные насосы;
  • насосы для полива.

Помимо установки и замены насосов, мы также выполняем работы на сложных насосных станциях, проводя комплексные операции по монтажу, демонтажу и установке оборудования.

Источники

  • https://sdelat-dom.ru/remont/otoplenie/otoplenie-chastnogo-doma/
  • https://cotlix.com/otoplenie-v-chastnom-dome-svoimi-rukami-podrobnoe-rukovodstvo
  • https://sovet-ingenera.com/otoplenie/razvodka-o/razvodka-otopleniya-v-chastnom-dome.html
  • https://master-houses.ru/shemy-otopleniya-dlya-chastnogo-doma-kakie-luchshe/
  • https://oboiman.ru/teplo/sistemy-otoplenia-castnogo-doma-svoimi-rukami-shemy-razvodki.html
  • https://otivent.com/kak-sdelat-otoplenie-chastnogo-doma-ili-kvartiry
  • https://www.tproekt.com/razvodka-otoplenia-v-castnom-dome-svoimi-rukami/

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

  • подача в котел достаточного количества кислорода для поддержания процесса горения;
  • вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
  • компенсация использованного в процессе горения количества воздуха.

Обратите внимание, что для сгорания 1 кг дров понадобится 4,6 м3 воздуха, а сжигание угля требует порядка 8-9 м3, исходя из качества топлива.

  1. Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
  2. Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: “Как выбрать дымосос для твердотопливного котла – виды, различия”). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
  3. Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
  4. Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO2.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см2.

Виды котлов на дровах

Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.

К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.

Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.

Дровяные агрегаты с ручной загрузкой бывают трех видов:

  1. Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру. Подобные котлы отличаются трудоемкостью обслуживания.
  2. Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.
  3. Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Самодельные котлы длительного горения на дровах отличаются высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

  • низкая стоимость топлива;
  • автономность;
  • возможность обогрева больших площадей при минимальных расходах;
  • легкость монтажа и эксплуатации;
  • безопасность;
  • возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горенияКотел на дровах длительного горения

Котел длительного горения

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горенияКотел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

1 Виды и принцип работы

Не стоит думать, что справиться с поставленной задачей сможет только высококвалифицированный специалист, ведь если не выбирать слишком сложные конструкции, к исполнению которых выдвигается ряд высокотехнологических требований, то сделать твердотопливный котел сверхдлительного горения своими руками сумеет даже простой любитель. При этом выбор конструкции самодельного котла будет напрямую зависеть от того, насколько производительным он запланирован, а также в каком именно помещении его собирается устанавливать мастер.

Огромную роль в этом вопросе играет и тип твердого топлива, поэтому хозяин должен заблаговременно обдумать, чем именно он будет топить после завершения всех работ. В основной перечень входят следующие виды топлива:

  • древесный или каменный уголь;
  • брикеты из торфа;
  • пеллеты (биологическое топливо в виде прессованных гранул);
  • дрова и опилки;
  • горючие отходы любого производства.

Детально проанализировав, какое именно топливо будет оптимальным для отопления, можно приступать к выбору соответствующего типа и схемы конструкции отопительного прибора. Для изготовления твердотопливных котлов своими руками в абсолютном большинстве случаев выбираются такие модели:

  • Классический тип, который прекрасно подходит не только для отопления помещений, но и для нагрева воды с последующим ее распределением по системе водоснабжения. Отличительная характеристика такой конструкции заключается в использовании теплообменника, выполненного из стали или чугуна, и в крайне высоком уровне коэффициента полезного действия, достигающего 85 процентов.
  • Пиролизный тип, характеризующийся высокой производительностью и экономичностью в применении за счет отделения продуктов горения от продуцируемых ими летучих газов, что отражается и на конструкции, делая ее в конечном результате более сложной.
  • Пеллетный тип, который является наиболее эффективным (КПД устройства составляет не менее 90 процентов) и, как следствие, самым сложным в конструировании и изготовлении, поэтому начинающим мастерам-любителям за него лучше не браться.
  • Котел длительного и сверхдлительного горения выполняется таким образом, чтобы в итоге могла обеспечиваться фактически беспрерывная его работа с дозагрузкой топлива не чаще одного раза в течение нескольких дней.

Построение чертежа твердотопливного котла и сооружение по нему самодельной конструкции не представляет собой ничего сложного, если понимать его принцип работы. Базируется он на таких элементарных понятиях:

  • В камеру сгорания помещается топливо, а чем она объемнее, тем большее количество сырья понадобится для отопления, правда, и эффект от ее использования окажется более продолжительным.
  • В процессе горения заложенные продукты будут выделять летучие газы, которые имеют свойство подниматься в верхнюю часть конструкции и выходить наружу через дымоход.
  • По мере прохождения в сторону дымохода выделяемые продукты горения, обладающие высокими температурами, способствуют нагреванию воды или любого другого теплового агента, задействованного в системе.
  • Главное свойство нагретого до высоких температур агента заключается в том, что он поднимается наверх, автоматически вытесняя холодную часть и продвигаясь таким образом по всей системе, делая круг и возвращаясь на исходные позиции по мере остывания.

Обычно теплового ресурса в таких устройствах хватает только на 5-8 часов (длительность напрямую зависит от объема топки), после чего система начинает остывать (к слову, происходит это очень быстро), поэтому приходится вновь подбрасывать топливо. Если же хочется как можно меньше возиться с добавлением дров, угля или прессованных брикетов, то стоит задуматься об установке котла длительного горения.

Особенности выбора и установки труб

Монтаж системы отопления своими руками предусматривает предварительный выбор подходящих для этого труб.

Чаще всего для изготовления продукция данного типа используются следующие материалы:

  • Сталь.
  • Медь.
  • Нержавейка.
  • Полипропилен.
  • Полиэтилен.
  • Металлопластик.

Использование для организации систем отопления изделий из обычного черного металла в настоящее время почти не практикуется, по причине значительной подверженности ржавлению и забиванию внутреннего прохода. Самостоятельный монтаж подобных изделий вызывает значительные сложности: это под силу только хорошему сварщику, способному обеспечить качественную стыковку. Хотя это не останавливает некоторых домовладельцев, которые для обустройства автономного отопления используют трубы из обычной стали.

Более надежным вариантом являются трубы из меди и нержавеющей стали, хотя на обустройство системы в таком случае придется выложить немалые финансы. Изделия этого типа отличаются надежностью, долговечностью и стойкостью к высокому давлению и нагреванию. В общем, если есть деньги, лучше использовать медь или нержавейку. Для стыковки медных трубок используется пайка, а нержавеющих – разборные и прессовые фитинги. Особенно удобен при прокладке скрытой проводки последний вариант. Обвязывать котлы и организовывать магистрали внутри котельной рекомендуется только при помощи металлических труб.

Более дешевый вариант – использовать для организации отопления полипропиленовые трубы. Лучше всего из всех разновидностей ППР продукции выбирать изделия с алюминиевой или стекловолоконной армировкой. Чтобы смонтировать систему отопления данного типа, придется хорошо постараться, хотя стоимость расходного материала очень дешевое. В плане декоративных качеств пропилен уступает прочим пластикам.

Для стыковки труб ППР и фитингов используется пайка, уровень качества которой проверить довольно сложно. При несоблюдении должного температурного режима пайки обязательно возникнут проблемы с протеканием или перекрыванием расплывшимся полимером внутренности трубопровода. Заметить подобные ошибки по ходу монтажа практически невозможно: проявляются они уже по ходу эксплуатации.

При самостоятельном обустройстве отопительной системы лучше всего использовать металлопластиковые или полиэтиленовые трубы, которые обойдутся несколько дороже полипропиленовых. Особенная простота в выполнении стыков позволяет справиться с этой задачей даже новичкам. Коммуникации данного типа отлично подходят для скрытого прокладывания в стяжке или стенах: главное – использовать в качестве соединительных элементов прессованные, а не разборные фитинги.

Металлопластиковые и полиэтиленовые трубопроводы могут прокладываться как открытым путем, так и маскироваться с помощью декоративных экранов. Также их можно использовать в системах теплых полов. Материал PEX старается вернуться в прежнее положение, что сообщает трубе некоторую волнистость. Для полиэтилена PE-RT и металлопластика подобные дефекты незнакомы: их можно без опаски изгибать в любом направлении.

Котлы на газу

Если по близости имеется магистральный газопровод, оптимальным отопительным котлом будет оборудование на газу. Для этих агрегатов характерна надежность и эффективность, ведь КПД обычно не опускается ниже 87%. Дорогостоящие конденсационные модели обладают КПД на уровне 97%. Газовые отопители отличаются компактностью, безопасностью и хорошим уровнем автоматизации. Обслуживание оборудования данного типа проводится раз в год: все, что при этом обычно требуется – проверить или поменять настройки. Бюджетные газовые котлы обойдутся на порядок дешевле, чем твердотопливные. Наличие дымохода в этом случае также обязательно.

Котлы на электрической энергии

Электрические котлы в настоящее время занимает первое место по эффективности, так как КПД почти всех моделей находится на уровне 99%

При этом, что очень важно, не потребуется организация систем дымоотведения и вентиляции. Нужды в обслуживание электрических котлов практически не существует, кроме чистки оборудования примерно раз в 2-3 года

Организацию схемы электрического отопления частного дома своими руками реализовать несложно: степень автоматизации здесь может иметь какую угодно степень. Строго говоря, после правильно проведенного монтажа о котле можно попросту забыть.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

  • газовые;
  • электрические;
  • твердотопливные;
  • жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

5 Изготовление своими руками

В продаже сегодня можно найти различные модификации отопительных автономных котлов, работающих на щепе и опилках. Несмотря на все свои преимущества, они имеют один существенный недостаток — высокую стоимость оборудования. Поэтому многие дачники и владельцы частных домов изготавливают универсальные в использовании котлы самостоятельно, благо простая конструкция такого оборудования позволяет сконструировать его даже при отсутствии соответствующих знаний и опыта работы.

Для изготовления котла на щепе своими руками потребуются следующие инструменты и материалы:

  • Труба округлой формы диаметром 5 сантиметров.
  • Прямоугольный профиль 40 на 60 миллиметров.
  • Болгарка или резак для металла.
  • Электродрель.
  • Сварочный аппарат.
  • Рулетка и молоток.

В сети можно найти различные чертежи исполнения котлов, работающих на опилках и щепе. Проще всего такие отопители выполнить на основе трубы или газового баллона. Нужно лишь использовать прочную толстостенную сталь, что позволит обеспечить долговечность изготовленного своими руками котла.

  1. 1. С газового баллона снимается вентиль, и выпускается весь газ. По линии сварного шва срезается верхушка, после чего болгаркой или вручную края зачищаются, убираются все заусеницы. В последующем заготовка из газового баллона будет использоваться в качестве корпуса топки.
  2. 2. Отрезанную верхнюю часть баллона также зачищают, после чего подгоняют к основанию корпуса топки. По краям заготовки сверху приваривается окантовка, которую выполняют из полос толстостенной стали.
  3. 3. В крышке высверливается отверстие, в которое вваривают трубу для подачи воздуха.
  4. 4. В верхней части корпуса топки дрелью проделывают отверстие, которое необходимо для крепления дымоходной трубы. В полученное отверстие вставляют и заваривают железный патрубок.
  5. 5. Конструкция топки на опилках подразумевает наличие груза, который сверху придавливает топливо, регулируя тем самым его скорость сгорания. Груз делается из листового толстостенного металла, который вырезается по размерам внутреннего диаметра баллона. По центру диска выполняется отверстие, которое по своему диаметру идентично трубе, врезанной в крышку котла.
  6. 6. К внутренней поверхности круглого груза рекомендуется приварить железные рёбра, что позволяет рассеивать воздушные массы, увеличивая эффективность отопительной установки.
  7. 7. Из металлического листа выполняется водяная рубашка, по которой будет циркулировать теплоноситель. Водяная рубашка располагается снаружи топки, имеет форму и размеры корпуса.
  8. 8. К корпусу топки по кругу приваривают рёбра жёсткости, которые защищают водяную рубашку от ее температурной деформации.
  9. 9. Водяную рубашку крепят к металлическим ребрам жесткости.

На этом работа по изготовлению отопительного котла завершена. Необходимо провести пробный пуск, проверить качество сварки, а также удостовериться в отсутствии протечек водяной рубашки, по контуру которой циркулирует теплоноситель. В последующем возможна модернизация отопительного котла, к которому дополнительно монтируют бункер с опилками и шнековый механизм для автоматической загрузки стружки в камеру сгорания.

Выполнив самодельный пиролизный котел на опилках и щепе, можно не только решить проблемы с обогревом небольшого частного дома или дачного строения, но и сократить расходы на проживание за городом в зимнее время года. В специализированных магазинах можно приобрести уже готовые изготовленные промышленным способом котлы, имеющие один или два контура, отличающиеся полной безопасностью в эксплуатации и оснащённые управляющей автоматикой.

При необходимости можно изготовить универсальные варианты автономных отопителей, которые будут различаться своими показателями мощности, длительностью работы от одной заправки топливом, а также рядом других характеристик.

Разбираемся в конструкции

Огромный ассортимент материалов и доступность информации позволят не испытывать сложностей с изготовлением котла.

Но любой самодельный агрегат, в том числе и твердотопливный котел, требует для сборки знаний тонкостей конструкции и производственного процесса.

Что необходимо иметь

Для выполнения работ понадобится:

  • эскиз;
  • навык выполнения сварочных работ;
  • умение пользоваться газовым резаком;
  • навыки конструктора для того, чтобы правильно выполнить разметку и раскрой материала;
  • навыки каменщика;
  • , работающий на твердом топливе, потребует умения пользоваться электрическими инструментами: например, резьба болгаркой или электроножницами по металлу.

Сбор материала

Для того чтобы приступить к работе, необходимо запастись материалом. Обязательно понадобятся:

  • огнеупорный кирпич, строительный песок (глина);
  • трубы прямоугольного и круглого профиля, листовой металл;
  • колосники;
  • дверки для топочного и зольного отверстия;
  • чугунная плита для приготовления пищи;
  • водонагреватель и насос для циркуляции воды;
  • гравий или щебень, вода.

Инструменты

Производственный процесс не обойдётся без болгарки (электрических ножниц по металлу), сварочного аппарата. Также понадобится газовый резак, для работы которого необходим кислородный баллон и баллон с пропаном.

Также стоит запастись маркером по металлу, уровнем, метровой линейкой, шпателем, щипцами, пассатижами, электрической дрелью с набором свёрл. В целях безопасности обязательно нужно подготовить средства индивидуальной защиты — маски и очки. Можно приступать к работе.

Твердотопливные агрегаты – КПД 90% реальность?

Прежде чем воодушевляться идеей создания твердотопливного котла своими руками, следует разобраться, какие же конструкции сегодня вообще в ходу. В целом все существующие разработки можно разделить на 4 группы:

  • котлы традиционные,
  • пиролизные дровяные (газогенераторные),
  • длительного горения,
  • котлы пеллетные.

Традиционные конструкции напоминают обычную печь для дома или буржуйку с минимумом необходимого – окно для загрузки топлива, топочная, зольник и дымоход. Зольник часто выполняет и роль заслонки, с помощью которой регулируют тягу. Никакой тебе автоматики, электроники, градусников и прочих деталей, а значит, гораздо меньше шансов, что что-то выйдет из строя. Главный конструкционный элемент твердотопливного котла – это теплообменник, через который теплоноситель получает «заряд» тепловой энергии. Теплообменник может быть трубчатым или представлять собой емкость для воды из сплошных листов стали.

Впрочем, сегодня традиционными можно назвать и котлы, которые отличаются более сложной системой дроссельных заслонок и перегородок внутри агрегатов – с их помощью можно более тонко регулировать воздушную тягу, а также увеличивать путь горячего воздуха к трубе. Благодаря перегородкам возрастает КПД котла – устройство отдает больше тепловой энергии теплоносителю, в трубу попадает меньше горячего воздуха.

Такие котлы – практически всеядны. Уголь, дрова, пеллеты, да хоть мусор – лишь бы сухое, лишь бы горело. Конечно, совсем простые конструкции не отличаются экономностью – их КПД едва достигает 50%, а зачастую составляет всего-навсего 15–20 процентов. Такие низкие показатели обусловлены тем, что сгорание топлива происходит за очень короткий период времени, выделяется слишком много тепловой энергии, которая попросту вылетает в трубу, или перегревает теплоноситель. Те же дрова сгорают за считанные минуты и для поддержания тепла внутри дома придется как минимум раз в час выполнять полную загрузку топочной дровами. Уголь горит 2–4 часа, опять же, выделяя слишком много энергии. Более современные котлы с дроссельными заслонками и перегородками лишены этого недостатка, они способны выдавать и все 80 % КПД, и гореть на полной загрузке до 8–12 часов, в зависимости от материала, регулируя температуру сгорания.

Раскрой деталей и установка котла

Перед началом сборки самодельных дровяных котлов понадобится выполнить чертеж с учетом особенностей системы отопления для частного дома. Изделия имеют вид 2-х отсеков, расположенных «матрешкой». Внешний короб является камерой сгорания, внутренний – резервуаром для нагрева воды. Элементы между собой не сообщаются.

Подготовка деталей выполняется так:

  1. Из листа металла вырезаются стенки агрегата.
  2. Из металла толщиной 10-12 мм делаются перегородки под печку.
  3. На верхней детали проделывается отверстие для дымохода диаметром 10 см.
  4. К дну привариваются бока, а потом – на вертикальные детали металлические полосы 3 см шириной под колосниковую решетку.
  5. На боковые части крепятся опоры-полосы для перегородок.
  6. Изготавливаются и устанавливаются на петли дверцы, вырезаются створки для топки и зольника.
  7. Крепятся перегородки в виде лабиринта – они повысят эффективность нагрева за счет создания преграды для воздуха.
  8. На крышку с отверстием приваривается гильза 20 см высотой под дымоход.
  9. Крышка приваривается к корпусу, монтируется дымоход.

Создание котла из трубы

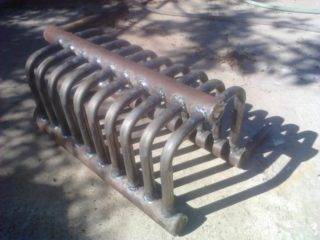

Котел на дровах или угле выполняется из трубы и имеет П-образную форму. На верхней части находится штуцер, на нижней – обратка. Агрегат легко сделать, если соблюдать пошаговые рекомендации:

  1. Подбор инструментов и материалов. Потребуется несколько металлических труб диаметром 1,5-2 дюйма, а также сварочный инвертор, болгарка с насадкой для резки металла, рулетка, молоток.
  2. Распил металлической трубы по размерам.
  3. Сварка краев нижней части в виде буквы П.
  4. Выжигание отверстий под вертикальные стойки.
  5. Обустройство вертикальных элементов из уголков или труб меньшего диаметра.
  6. Изготовление верхней части из трубы аналогичного диаметра и отверстиями под вертикальные детали.
  7. Приваривание штуцера на патрубок подачи и развоздушивателя.
  8. Выполнение топки и поддувала. В трубе вырезается прямоугольные отверстия 20х10 см под топку и 20х3 см для поддувала.

Выполнение электрической модели

Электрокотел своими руками для отопления дома изготавливается с применением таких материалов и инструментов:

  • угловой шлифмашинки или болгарки;
  • сварочного инверторного аппарата;
  • мультиметра;
  • листовой стали толщиной от 2 мм;
  • переходников для подсоединения к системе;
  • ТЭНов – нагреватели можно купить или собрать самостоятельно;
  • стальной трубы 159 мм диаметром и 50-60 см длиной.

Алгоритм создания агрегата электрического типа состоит из следующих этапов:

  1. Выполнение патрубков подсоединения к системе из труб. Понадобится 3 элемента 3, 2 и 1,5 дюйма диаметром.
  2. Изготовление емкости под резервуар из трубы. Делают разметку, по ней прорезают отверстие и обрабатывают швы.
  3. Приваривание патрубков к отверстиям.
  4. Вырезание из трубы большего диаметра двух кругов под нагревательный отсек.
  5. Приваривание к верхней части патрубка 1,25 дюйма диаметром.
  6. Выполнение места под нагреватель. В дне делают два отверстия.
  7. Подсоединение котла при помощи патрубков к системе.
  8. Установка маломощного ТЭНа с терморегулятором на верхний патрубок.

Порядок изготовления пиролизного котла

Прежде чем приступать к изготовлению котла, ознакомьтесь с некоторыми полезными рекомендациями. При условии их соблюдения готовое оборудование будет максимально производительным, эффективным и экономичным.

Полезные рекомендации

  1. Систему нужно укомплектовать вентилем для регулирования интенсивности движения теплоносителя.
  2. Для увеличения теплоотдачи трубу теплоносителя лучше сделать изогнутой, к примеру, в форме змеевика.
  3. Проем для загрузки топлива должен иметь прямоугольную форму. При этом дверцу отверстия следует укомплектовать стальной накладкой для уплотнения.
  4. Для контроля интенсивности поступающего воздушного потока система укомплектовывается ограничителем.

Инструкция

Чертеж пиролизного котла

Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.

Второй шаг. Вырезаем отверстия для трубников и дымососа.

Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.

Стенки котлаДверцаЗольник

Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.

Котел

Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.

Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.

Корпус пиролизного котла изнутри

Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.

Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.

Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.

Десятый шаг. Подключаем к агрегату водяной контур.

Одиннадцатый шаг. Устанавливаем дутьевой насос.

КотелПиролизный котел своими руками

Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.

Вытяжка около котлаБлок автоматики (подключен насос, вытяжка и датчики)
