Коллектор для теплого пола: виды, схемы подключения

Как выбрать?

Обычно выбор коллектора обусловлен габаритами и специфическими особенностями помещения, которое нужно обогреть

Ввиду того, что рабочий процесс имеет некоторые сложности, нужно уделить особое внимание материалам изготовления и качеству монтажа конструкции. Качественными и долговечными считаются модели из латуни и нержавейки

Но также можно использовать полипропилен, если рабочая температура будет невысокой. Полипропилен ограничен в применении и поэтому имеет самую низкую стоимость.

Наверняка не все люди имели дело с коллекторными установками. Поэтому необходимо знать о том, что помимо стоимости конструкции нужно учесть некоторые особенности. Очень важным является количество отводов для трубок отопления.

Количество этих выходов обычно выбирается на основании специального расчёта. Однако первоначальное решение не может быть абсолютно точным, так как площадь всех комнат неодинакова. Поэтому может оказаться так, что где-то будет лишний отвод или наоборот. Рекомендуется несколько раз все пересчитать или взять отводы с запасом.

Обычно производители предлагают два варианта водяного пола с коллекторным обогревом:

  • Оборудование, на котором предусмотрено только ручное регулирование процесса;
  • Система, включающая в себя термометры, манометры, расходомеры, насосы, клапана, сервоприводы и так далее, что обеспечивает автоматическое поддержание работы теплого пола.

Если все отводящие контуры одинаковой длины, а система обогреваемого пола не комбинирована с радиаторными агрегатами, то оборудование без автоматики вполне подойдёт. В данном случае манипуляции кранами на выходах, то есть запирание или выпускание потока от теплоносителя в отводы под поверхностью пола, осуществляется только вручную. В этом случае температура подбирается исходя из личных ощущений потребителя.

В остальных случаях удобнее использовать отопительные системы со всеми автоматическими устройствами контроля и с возможностью установки сервопривода.

Регулировка подачи теплоносителя

Если тёплый пол в квартире имеет несколько контуров, отличающихся по длине или температурным режимам, выручит установка распределительного коллектора отопления с расходомерами (ротаметрами). Дело в том, что теплоноситель идет по пути наименьшего гидравлического сопротивления, то есть, прежде всего, он будет направляться в трубопроводы небольшой протяженности.

Чтобы большие петли нагревались с той же интенсивностью, необходимо отрегулировать подачу жидкости, снизив ее для коротких трубопроводов и увеличив для более длинных.  Поэтому гребенка водяного теплого пола и комплектуется балансировочным ротаметром на каждую петлю.

По шкале расходомера определяется интенсивность потока теплоносителя в отдельно взятом контуре. А уже в соответствие с этими показателями настраивается пропускная способность расходного клапана.

Приобретение и использование регулируемых ротаметров оправданно только в случае ручной настройки количества теплоносителя для циркуляции по веткам. Если же каждый контур регулируется собственным сервоприводом под управлением электронного термостата, то использование подобной арматуры не требуется.

При этом в работающем в автоматическом режиме коллекторном блоке, для дополнительной визуализации могут монтироваться ротаметры без функции регулирования. Однако такие приборы устанавливаются уже не сверху на корпус гребенки, а врезаются межу её отводом для подключения петли и выходом трубопровода теплого пола.

Почему самодельный коллектор?

В магазинах отопительной техники можно встретить большое разнообразие готовых распределительных коллекторов. В некоторых случаях трудно подобрать прибор с учетом каждого индивидуального типа отопления. Иногда приходится применять не один распределительный прибор, а два, что дает значительное удорожание системе.

Стоимость самодельной гребенки гораздо ниже, чем даже один промышленный коллектор, не говоря уже о двух. Создавая отопительный распределитель своими руками, можно учесть все особенности индивидуального отопления в конкретном доме.

Можно ли обойтись совсем без устройства коллектора при отоплении? Можно, но работа системы не будет полностью эффективной. Очень трудно будет в таких условиях отрегулировать отопление, в конце концов, хозяин придет к мысли о необходимости поставить коллектор.

Как установить напольное отопление

«Валтек» обучает специалистов по установке системы отопления в Москве и во многих городах СНГ. Они осуществляют подключение системы и проводят тестирование оборудования. Схема монтажа водяного тёплого пола:

  • на ровное бетонное покрытие укладывают теплоизоляцию «Валтек»;
  • к стене монтируют демпферную ленту; она выполнена из вспененного полимера; необходима для компенсации расширения материала; для блокирования тепловых волн;
  • на утеплителе укладывают трубы 16*2 мм; используют методику «змейка» или «улитка»» укрепляют контур металлическими скобами;
  • подключают контур к коллекторной группе; отдельные выходы для горячей и охлаждённой воды;
  • на выходе к коллектору устанавливают шаровые краны 1”; их 2 шт.; на горячий и холодный контуры;
  • из коллекторов выводят трубопровод 26*3 мм;
  • на трубе с горячей водой устанавливают циркуляционный насос с шаровым краном;
  • затем, подключают смеситель трёхходовой с термоголовкой и датчиком;
  • выводят трубу с горячей водой к котлу;
  • отдельно можно сделать магистраль к радиаторному отоплению, если есть такая необходимость;
  • прокладывают трубы с охлаждённой водой от коллектора к котлу;
  • лишнюю жидкость отводят в накопительный бак; для него предусматривают отдельную линию; из накопительного бака можно вывести контур ГВС для хозяйственных нужд;
  • на трубе, которая ведёт из ёмкости к котлу, устанавливают фильтр для воды, обратный клапан;
  • проводят подключение горячих и охлаждённых труб к котлу; для этого в отопительном агрегате предусмотрены отдельные патрубки; они соединены с теплообменником.

Напольное отопление является хорошей альтернативой радиаторному обогреву. Тепло равномерно распределяется по всему объёму комнаты, создавая комфортный микроклимат. Система безопасная, долговечна. При использовании автоматического управления её легко эксплуатировать.

Материалы и инструменты

Набор материалов и инструментов для обустройства отопительной системы выглядит следующим образом:

  • Отопительный котел;
  • Коллектор;
  • Насос;
  • Регулировочный клапан;
  • Воздухоотводчик;
  • Набор клапанов;
  • Фитинги;
  • Шурупы;
  • Шуруповерт;
  • Цемент;
  • Песок.

Этот набор может варьироваться в зависимости от конкретных условий, но основные компоненты все же неизменны. Например, без котла работа отопления попросту невозможна, поэтому, если он еще не установлен, этим обязательно придется озаботиться. К котлу в дальнейшем крепится еще один важный элемент – насос, обеспечивающий циркуляцию теплоносителя по всему контуру.

Клапаны предназначены для установки на входе оборудования. После их монтажа нужно приготовиться к долгому процессу монтажа труб разводки. Когда трубы смонтированы, наступает черед коллектора. Конструкция коллектора включает в себя ряд элементов, позволяющих настраивать и регулировать температурный режим теплого пола.

Следующий пункт – фитинги. Нужно приобрести необходимое количество фитингов, при помощи которых будут соединяться элементы основной магистрали. Кроме того, этими же фитингами можно присоединить рабочую поверхность к магистральному трубопроводу.

Особым пунктом в списке идут трубы, из которых будет формироваться рабочая поверхность теплого пола. Обычно для теплых полов используются полипропиленовые трубы, армированные стекловолокном. Преимуществом таких труб перед обычными полипропиленовыми является гораздо более низкий коэффициент температурного расширения. Можно сделать надежный коллектор теплого пола своими руками из полипропилена, и он прослужит достаточно долго.

Впрочем, неплохим вариантом могут быть и простые полиэтиленовые трубы – они практически не расширяются при нагреве. Толщина труб, используемых для теплых полов, должна составлять 18-22 мм. Кроме того, максимальное рабочее давление должно достигать 10 бар, а температура – 90 градусов.

Далее идет коллектор, также называемый разветвителем. Это устройство имеет отводы, которые позволяют подключать к нему различные элементы отопительной системы. В конструкцию теплых полов всегда входит два коллектора – первый монтируется на подаче и обеспечивает систему разогретым теплоносителем, а второй собирает уже остывшую воду. Конструкция самого коллектора, помимо отводов, включает в себя клапаны, устройство для слива системы, клапан аварийного сброса и воздухоотводчик. Перед установкой нужно обязательно рассчитать, на какой высоте коллектор теплого пола будет максимально эффективным и безопасным.

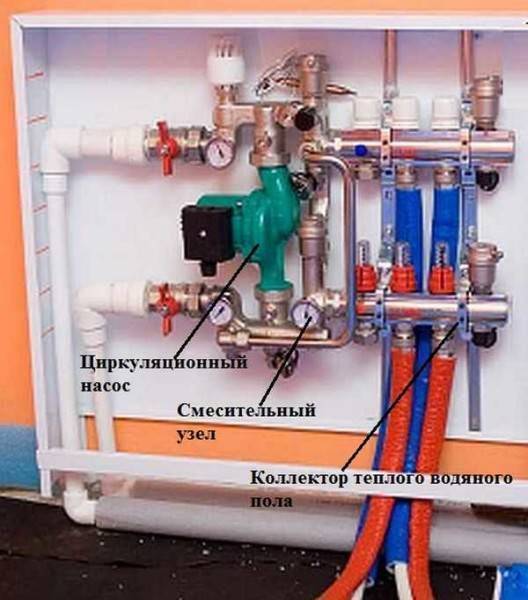

Коллектор и смесительный блок

Для подключения труб к системе отопления необходимо использовать распределительные коллекторы. Они представляют собой 2 гребенки, предназначенные для ввода и вывода теплоносителя в систему.

На патрубках монтируются элементы управления – расходометры и запорные клапаны. Последние могут иметь механическую регулировку, либо комплектоваться сервоприводами. Это удобно для создания автоматической системы регулирования температуры поверхности пола. Запорные клапаны подключаются к терморегулятору, который корректирует положение их штоков в зависимости от температуры нагрева пола или воздуха в помещении.

Внимание

Грамотно спроектированная конструкция должна содержать смесительный блок. Это трехходовой (двухходовой) клапан, один из патрубков которого подключается к входной трубе отопления, а второй – к обратной с остывшим теплоносителем.

Двухходовой клапан осуществляет подмес холодной воды, чтобы нормализовать температурный режим в системе до требуемого уровня. Датчик температуры воды устанавливается во входной гребенке и согласно его показаниям регулируется объем остывшей жидкости.

Для дополнительного контроля работы на устройстве установлены термометры, указывающие фактические показатели температуры теплоносителя в гребенках.

Функции: основные и дополнительные

Распределение теплоносителя по контурам — основная задача коллектора теплого пола, но выполнять он может еще массу дополнительных функций. Например, чаще всего в коллекторе есть два запорных клапана: на подаче и на «обратке». Через них система заполняется теплоносителем, тестируется (опрессовывается) и сливается. Также оснащаются коллекторы спускными клапанами, через которые выходит воздух из системы. Это общие устройства.

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»

Дополнительные устройства коллектора

Есть на коллекторах еще и доп. устройства, которые устанавливаются на каждый контур или петлю теплого пола. Чаще всего используются расходомеры. Они устанавливаются на подающей гребенке и служат для выравнивания гидравлического сопротивления разных по длине петель теплого пола. Во всех инструкциях рекомендуют контура для подогрева пола делать одинаковой длины. На практике это часто нереально. Но если разной длины контура подключить к раздаче напрямую, то большая часть потока пойдет через самый короткий, ведь у него самое маленькое гидравлическое сопротивление. Чтобы этого не произошло, ставят расходомеры. При их помощи регулируют потоки в каждой петле теплого пола, заужая/расширяя просвет для прохождения теплоносителя.

Так выглядят расходомеры. При старте системы они заполнены воздухом, потом в них может появиться теплоноситель. Это нормально, работе то не мешает

На обратном коллекторе, на выходе каждого контура, стоят запорные клапана. С их помощью можно отключить один или несколько отопительных контуров. И таким образом регулировать температуру пола и/или воздуха в комнате. Также это делать можно расходомером, уменьшая поток теплоносителя, если стало слишком жарко, увеличивая, если замерзли.

Устройство автоматической регулировки температуры

Конечно, можно регулировать теплоотдачу и так, руками, но можно это дело предоставить автоматике. Тогда на место ручных расходных клапанов на обратном коллекторе ставят сервомоторы, а в комнате размещают термостат (терморегулятор) обычный или программируемый.

Терморегуляторы могут контролировать температуру воздуха в комнате, а могут — температуру теплого пола. Температуру теплого пола контролирует выносной датчик, который подсоединяется к терморегулятору. Датчик нужно устанавливать до заливки стяжки.

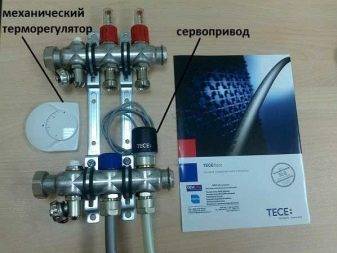

Терморегулятор и сервопривод для водяного подогрева. Один из множества вариантов

Для установки датчика, контролирующего температуру пола, от терморегулятора вниз пробивают в стене штробу. В нее укладывается гофрошланг, который должен заходить на пол и заканчиваться на расстоянии не менее 50см от стены. Причем конец гофорошланга должен располагаться между трубами, а не ближе к одной из них — так его показания будут более точными. Прокладывая гофру, старайтесь, чтобы поворотов было как можно меньше, и все они были плавными.

Тот конец гофры, который оказывается в стяжке, нужно заделать, чтобы в него не попал раствор при заливке стяжки. Можно хорошо замотать изолентой или сделать пробку из пенопласта. Вся эта процедура нужна для того, чтобы датчик температуры пола можно было при необходимости вытаскивать и менять.

Так выглядеть может схема подключения с двухходовым клапаном, управлением от терморегулятора и сервоприводами

Поставим датчик на место. Для этого с того конца гофорошланга, который находится возле терморегулятора, просто опускаете датчик (он прикреплен к длинному проводу) до упора. Если провод слишком мягкий, и датчик никак не пройдет поворот, попробуйте использовать толстую садовую леску в качестве протяжки. Обычно это помогает.

При использовании датчиков постоянная температура будет поддерживаться автоматически. Механизм управления в этом случае простой. Вы на термостате выставляете желаемую температуру. При отклонении фактической температуры воздуха от заданной на 1оС соответствующему сервомотору подается команда на включение/отключение подачи теплоносителя.

Схема

Коллектор – это главный узел схемы, который собирает в единое целое все контуры обогрева пола. Его основные задачи:

  • Подготовка воды для поступления в трубы. Пол обязан быть теплым, а не обжигающим. Следовательно, в систему нельзя сразу подавать воду, идущую от отопительного бойлера, ведь ее температура порядка +70°C. Горячая жидкость в коллекторе смешивается с холодной, приобретая необходимую для комфортного использования температуру (от +40°C до +45°C).
  • Регулировка температуры в системе в целом и в каждом контуре в отдельности.

Таким образом, именно от правильной работы коллектора зависит нормальное функционирование всей системы. Чтобы смастерить такое устройство своими руками, сначала необходимо выяснить, как устроен коллектор фабричного изготовления. Рассмотрим внимательно схему данного устройства:

На ней можно выделить следующие части:

  • Распределительная гребенка. С нее жидкость разводится по трубам напольного обогрева. Чаще всего оснащается расходомерами – прозрачными колбами, позволяющими следить, как расходуется теплоноситель в каждом контуре.
  • Элемент, к которому присоединяется обратная труба. Здесь нет расходомеров, а есть термостатические клапаны. Ими можно управлять через сервоприводы или термоголовки RTL, настраивая температуру в каждом контуре.
  • Воздухоотводчики – по одному на каждый коллектор.
  • Краны с пробками. Через эти краны есть возможность опорожнить или заполнить контуры водой.
  • Шаровые краны, отрезающие весь узел от бойлера.
  • Термометры, позволяющие контролировать температуру теплоносителя, поступающего в систему и отводимого обратно в котел.

Также в комплект обычно входят кронштейны для закрепления устройства на стене.

У разных моделей, в зависимости от стоимости, комплектность может несколько варьироваться. Например, встречаются устройства с разным количеством контуров. В некоторых моделях не используются ротамеры. Также бывают варианты с одним термометром или двумя.

Советы профессионалов

Процесс изготовления коллектора из полипропиленовых элементов не слишком сложен, хоть и требует определенных навыков пайки полимерных труб. Однако и в нем есть некоторые тонкости. Вот что советуют профессиональные сантехники:

  • Пайку следует выполнять со всей тщательностью. Если вы не слишком уверены в себе, стоит потренироваться, соединив 2-3 фитинга. Некачественный шов может дать течь немедленно. И если даже изделие и работает сейчас, это не значит, что оно не откажет через два-три года.
  • Если теплый пол насчитывает более 5 контуров или хочется достигнуть возможности тонкого управления, лучше приобрести фабрично изготовленный коллектор. Изготовление столь сложного изделия собственноручно или невозможно, или нецелесообразно экономически.

Также мы советуем изучить видео, на котором процесс изготовления показан наглядно:

Изготовленный собственноручно коллектор для напольного отопления будет работать не хуже заводского. А экономия позволит воплотить идею в жизнь за доступные деньги.

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

  • Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
  • Нельзя установить расходомеры;
  • Требуется защитный ящик большего размера из-за массивности конструкции;
  • Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.

На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Монтаж

Сервопривод устанавливается на готовый узел коллектора по следующей схеме:

  • Монтаж устройства происходит в любом положении, независимо от того, какой он – нормально закрытый, открытый или универсальный. Но до первого включения привод должен находиться в открытом состоянии.
  • Проверяют совместимость клапана и сервопривода при помощи шаблона. Его можно найти на коробке от устройства.
  • Резьбовой адаптер (входит в комплект) устанавливается на клапан. Правильность установки подтверждается защелкиванием фиксатора.

Для монтажа привода не нужно использовать никаких дополнительных инструментов. Также в резьбовом соединении нет необходимости применять любые уплотнительные материалы. Электрическое подключение привода должно осуществляться по схеме, которая представлена производителем. С ней можно ознакомиться в инструкции к эксплуатации. Для демонтажа сервопривода необходимо надавить на его корпус сбоку и потянуть вверх. В результате устройство отсоединится от адаптера.

Схема оборудования для теплого пола
