Виды кладки и расчет толщины для кирпичных стен

Требования относительно применяемых материалов

Используемые в строительстве кирпич и другой керамический камень должны соответствовать государственным стандартам на эти виды стройматериалов. Так, например, лицевой кирпич, используемый для наружной версты, обязан иметь прямоугольную форму, у него не может быть сколотых углов и граней. Качество материалов должно проверяться путем визуального осмотра каменщиком.

Что касается раствора, используемого для кладки кирпичей, то он должен иметь подвижность более 7 см. В условиях зимнего строительства в состав должны быть добавлены известь, пластифицирующие и воздухововлекающие химические добавки в количестве 0,8 г на каждый килограмм цемента.

В зимнее время года следует соблюдать температуру раствора, она должна быть выше +25С. Сам раствор следует брать на одну марку выше, чем та, которая была предусмотрена проектом, если температура окружающей среды ниже -15С.

Нормами запрещено использовать кирпич, на который не предоставлены соответствующие документы, подтверждающие его качество. осуществляется на металлических поддонах с зазором между паллетами не менее 100 мм.

Каждые 3-4 ряда между поддонами должны быть обустроены проходы шириной не менее 70 см. Пакеты с кирпичом допустимо хранить в полиэтиленовых пакетах в штабелях на специальных прокладках с высотой штабеля не выше двух ярусов.

Доставка строительной смеси на объект производится с помощью самосвалов. Чтобы предотвратить расслаивание состава, подача смеси должна осуществляться с помощью шнекового механизма, в котором предусмотрена возможность поддержания необходимой температуры и процедуры непрерывного перемешивания кладочной смеси.

Особенности возведения несущих конструкций

особенности кладки стен

Такие стены предназначены для того чтобы образовывать жесткий каркас внутри здания. Прочность и надежность конструкции будет зависеть именно от них. На них ложится нагрузка не только на собственный вес, но и при этом учитываются все входящие в здание перегородки, перекрытия и крыши. Именно поэтому к ним предъявляются очень важные требования — а особенно, к материалу, из которого они будут возведены. Построенные с учетом всех рекомендаций, они сохранят все необходимые теплосберегающие свойства.
При возведении внешних стен, которые будут иметь несущую функцию, их толщина должна составлять как минимум 51 см. По вышеприведенным требованиям, это кладка в два кирпича. Максимальный используемый порог тоже указан — 64 см (2,5 штуки).
В том случае, если предполагается многоэтажное строительство, ширина кирпичной стены несущей будет представлять собой равномерное уменьшение по мере возрастания высоты здания: если на уровне первого этажа это 2,5 штуки, то уже с пятого этажа — всего два

Не повлияет ли это на теплопроводность? Нет, это повышение будет компенсировано за счет того, что будет использован большой слой теплоизоляции.
Для малоэтажного строительства также важно соблюдать необходимые требования: несущая стена на должна быть толщиной менее, чем в две единицы. Однако возможна и разумная экономия: в её целях возможно понизить такой показатель до полуторного размера.Не забываем заглядывать внутрь помещения

Здесь также очень важно соблюдать определенные рекомендации:

  • для несущих стен рекомендуется использовать толщину не менее, чем в один кирпич;
  • если речь идет о перегородке (то есть простое зонирование пространства), то допускается кладка вполовину от принятой единицы.

В последнем случае есть риск того, что стена получится недостаточно жесткой — в этом случае будет необходимо её выравнивание и армирование обычной проволокой. Её необходимо размещать в растворных швах. Экономить можно и в этом случае — заменить материал на пено- или газобетон.

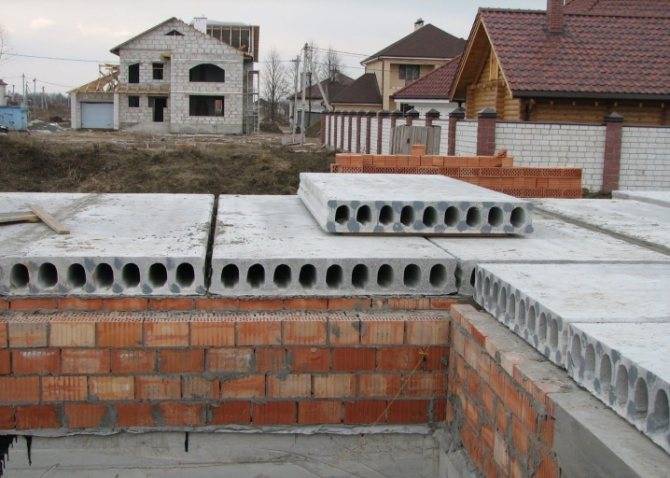

Конструкция опорного узла

При строительстве кирпичного здания с перекрытиями из плоских бетонных элементов кладку в полную толщину ограждения ведут до проектной отметки низа потолка. Затем кирпич кладут только с наружной части таким образом, чтобы образовалась ниша, куда ляжет плита. Процесс сопровождается следующим:

  1. Если глубина опирания составляет 12 см (ровно полкирпича), то ниша выполняется шириной не менее 13 см, чтобы торцевая часть плиты не упиралась в кирпичную кладку.
  2. Перед монтажом перекрытия на основание укладывается слой цементно-песчаного раствора той же марки, что применялась при возведении кладки.
  3. Поскольку краевые зоны плит будут воспринимать часть нагрузки от возведенной выше стены, пустоты с торца наглухо заделываются бетонными вкладышами, дабы изделие не разрушилось от сдавливания.

//www.youtube.com/watch?v=-Ol8NGMGQGc

Как правило, вкладыши из бетона производители железобетонных изделий предусматривают еще на заводе. Если этого не было сделано, пустоты обязательно заполняются бетонной смесью марки М200 в условиях строительной площадки.

В торцевых стенах здания плиты перекрытия ложатся на внешние ограждения не только торцами, но и одной боковой частью. Здесь глубина опирания не нормируется, но для надежности следует запроектировать данный узел таким образом, чтобы нагрузка от кирпичной кладки не легла на первую пустоту изделия. Иначе от сдавливания пустотной части может произойти ее разрушение. Плечо опоры должно быть минимальным, его величина зависит от конструкции плиты.

Особенности однорядной кладки

Дом из кирпича – это множество прочно связанных мелких деталей, создающих монолитное сооружение. Любой кирпич имеет три измерения: длину, ширину и высоту. Когда говорится о кладке в один ряд, подразумевается, что толщина этого ряда равна самому большому измерению. В стандартном варианте кирпича это 25 сантиметров. Выше двадцати метров кирпич в один ряд не кладут ввиду критического увеличения нагрузки. В таких случаях используется многорядная кладка.

Кирпич – это кусок термически обработанной глины стандартной формы. У каждой стороны изделия имеется свое название. Пастель – самая большая сторона, средняя боковая – это ложок, а самая маленькая торцовая часть – это тычок. Современное качество производства таково, что перед кладкой желательно убеждаться, насколько точно совпадают размеры различных партий полученной продукции. От этого зависит качество будущей конструкции.

Кладка в 1 кирпич применяется для строительства небольших строений и перегородок. Крайне важный момент, касающийся будущего качества постройки – геометрия кирпича. Грани должны строго расходиться под 90 градусов, иначе дефектов строения не избежать. Для усиления прочности кладки вертикальные швы обязательно делатся со смещением. Прием смещения шва называется перевязкой. Укладка ряда торцовой самой маленькой поверхностью кирпича наружу называется тычковой. Если же класть кирпич наружу более длинной боковой стороной – это ложковая укладка.

Правило однорядной укладки: первый и последний ряды всегда являются тычковыми. В этих случаях битый или поврежденный кирпич никогда не используется. Цепная кладка – это способ, при которой тычковые и ложковые ряды все время чередуются. Правильность кладки углов обеспечивает успех остальных деталей. При возведении здания сначала делаются два угла, которые связываются рядами кирпичей, затем наступает очередь третьего угла, который тоже связывается. Четвертым углом создают законченный периметр. Стены всегда возводятся обходом по периметру. Ни в коем случае нельзя строить стены по очереди.

Особенности расчета толщины стен

  • Толщина стен по теплотехническому подсчету не всегда совпадает с расчетом величины по прочностным характеристикам. Естественно, что чем суровей климат, тем толще должна быть стена по теплотехническим показателям.
  • А вот по условиям прочности, например, достаточно выложить наружные стенки в один кирпич или полтора. Вот здесь и получается «нонсенс» — толщина кладки, определенная теплотехническим расчетом, зачастую, по требованиям прочности получается излишней.
  • Поэтому класть сплошную кладку стен из полнотелого кирпича с точки зрения материальных затрат и при условии 100% использования ее прочности следует только в нижних этажах многоэтажек.
  • В малоэтажных постройках, а также в верхних этажах многоэтажек следует использовать для наружной кладки пустотелый или легкий кирпич, можно применить облегченную кладку.
  • Это не распространяется на наружные стены в зданиях, где имеет место повышенный процент влажности (например, в прачечных, банях). Они возводятся, обычно, с защитным слоем из пароизоляционного материала изнутри и из полнотелого глиняного материала.

Сейчас расскажу вам о том, из какого подсчета складывается толщина наружных стен.

Она определяется по формуле:

В = 130*n -10, где

B – толщина стены в миллиметрах

130 – размер половины кирпича с учетом шва (вертикального = 10мм)

n – целое число половинки кирпича (= 120мм)

Полученную по расчету величину сплошной кладки округляем до целого числа полукирпичей в большую сторону.

Исходя из этого, получаются следующие величины (в мм) кирпичных стен:

  • 120
    (в пол кирпича, но это считается перегородкой);
  • 250
    (в один);
  • 380
    (в полтора);
  • 510
    (в два);
  • 640
    (в два с половиной);
  • 770
    (в три).

В целях экономии материальных ресурсов (кирпича, раствора, арматуры и прочего), количества машино – часов механизмов, подсчет толщины стен привязывается к несущей способности здания. А теплотехническая составляющая получается за счет утепления фасадов зданий.

Чем можно утеплить наружные стены здания из кирпича? В статье утепление дома пенополистиролом снаружи , я указал причины, по которым нельзя этим материалом утеплять кирпичные стены. Ознакомьтесь со статьей.

Смысл в том, что кирпич пористый и водопроницаемый материал. А впитывающая способность пенопополистирола равна нулю, что препятствует миграции влаги наружу. Именно поэтому стену из кирпича целесообразно утеплять теплоизоляционной штукатуркой или минераловатными плитами, природа которых является паропроницаемой. Пенополистирол годится для утепления основания из бетона или железобетона. «Природа утеплителя должна соответствовать природе несущей стены».

Теплоизолирующих штукатурок много
– разница состоит в составляющих. Но принцип нанесения один. Выполняется она слоями и общая толщина может доходить до 150мм (при большой величине обязательно армирование). В большинстве случаев эта величина составляет 50 — 80 мм. Это зависит от климатического пояса, толщины стен основы, прочих факторов. Подробно останавливаться не буду, так как это тема уже другой статьи. Возвращаемся к своим кирпичам.

Среднестатистическая толщина стен для обыкновенного глиняного кирпича в зависимости от района и климатических условий местности при зимней средне сложившейся температуре окружающего воздуха выглядит в миллиметрах примерно так:

  1. — 5градусов — толщина = 250;
  2. — 10градусов = 380;
  3. — 20градусов = 510;
  4. — 30 градусов = 640.

Хочу подытожить вышеизложенное.
Толщину наружных стен из кирпича рассчитываем исходя из прочностных характеристик, а теплотехническую сторону вопроса решаем методом утепления стен. Как правило, проектная фирма рассчитывает наружные стены без применения утеплителя. Если же дома будет некомфортно холодно и возникнет необходимость утепления, то внимательно отнеситесь к подбору утеплителя.

СНиП Kирпичная кладка

Правильно выполненная кирпичная кладка стен предопределяет надежность и прочность будущего строения. Критерии оценки качества кирпичной кладки регламентированы СНиПом на несущие и ограждающие конструкции.

В этих строительных нормах и правилах описывают следующие основные моменты:

  1. Допустимую толщину кладочных швов:
  • 10 мм (+5/-2 мм) для вертикальных швов
  • 12 мм (+3/-2 мм) для горизонтальных швов.
  1. Допустимое превышение отклонений размера конструкций от проектного значения:
  • 15 мм для толщины конструкции
  • 15 мм для ширины простенков и проемов.

Строительные нормы также регламентируют весь процесс кладки кирпича:

  1. Допустимо отклонение не более 10 мм для отметок опорных поверхностей не более 20 мм смещение вертикальных осей проемов окон на 10 мм смещение осей конструкции. Нельзя ослаблять конструкции отверстием или нишей, которая не предусмотрена в проекте.
  1. Поверхности кладки и углы не могут отклоняться от вертикали больше, чем:
  • на 10 мм для одного этажа
  • на 15 мм для построек высотой до двух этажей.

Вертикальность кладки контролируют отвесом и уровнем по два раза на каждом ярусе, а качество углов проверяют с помощью угольника.

  1. На каждые 10 метров стены допускается отклонение кладки от горизонтали не более 15 мм. Уровень и правило – инструменты для проверки горизонтальности рядов (проверяют по два раза на каждом ярусе кирпичной кладки).
  1. Неровности, выявленные при накладывании двухметровой рейки на вертикальные поверхности, не должны превышать 10 мм.
  1. При многорядной перевязке швов обязательно укладывание тычковых рядов под все сборные конструкции: опорную часть балок, плиты перекрытия, балконы и прогоны.
  1. Для оконных и дверных проемов необходима установка перемычек согласно проекту.
  1. Площадка опирания железобетонной плиты должна соответствовать размерам, заложенным в проекте. При этом разница отметок двух состыкованных плит перекрытий не может превышать 5 мм для плиты длиной 4 метра и 10 мм для более длинных плит.
  1. Для перевязки с кладкой, которую будут сооружать позже, в месте разрыва кладку надо делать в виде вертикальной или наклонной штрабы. Через каждые 2 метра кладки в швы закладывать по 3 стержня арматуры.
  1. Допускается высота не более 1,8 м для неармированных кирпичных перегородок толщиной 12 см, в том случае, если они не раскреплены перекрытиями, или временными креплениями.
  1. Кладка в пустошовку допускает следующую глубину незаполненных кладочным раствором швов:
    • в столбах не больше 10 мм (только вертикальных швов)
    • в остальных швах с наружной стороны не больше 15 мм.
  1. Правила выполнения кладки с армированием:
  • толщина шва не может превышать 16 мм, но при пересечении арматуры толщина шва должна быть больше на 4 мм суммы диаметров стержней
  • при изготовлении и укладке сеток для поперечного армирования простенков надо следить, чтобы не меньше двух стрежней выступали и опирались на внутреннюю поверхность простенка.

Перед началом работы важно проконтролировать марку применяемого кирпича, кладочного раствора, а также в процессе кладки следить за правильностью перевязки

Виды и габариты кирпича

Строительный материал с таким названием выпускается из разных видов сырья, а потому может иметь совершенно разные размеры, но мы отбросим саманные и другие блоки, сосредоточившись на кирпиче в классическом понимании – том, который бывает белым и красным. Теоретически на заказ можно сделать блоки любого размера, однако есть и стандартные габариты, которые в виде таблицы выглядят следующим образом:

  • простой одинарный кирпич имеет 25 см в длину, 12 в ширину и 6,5 – в толщину;
  • утолщенный вариант имеет все те же параметры, кроме толщины, которая здесь составляет уже 8,8 см – кстати, в привычной горизонтальной кладке она воспринимается скорее как высота;
  • одинарный кирпич модульных размеров несколько больше простого по длине и ширине – 28,8 см и 13,8 см соответственно, но по толщине меньше на 2 мм – она составляет 6,3 см;
  • утолщенный кирпич модульных размеров имеет длину и ширину, как у одинарного модульных размеров, а толщину – как у простого утолщенного;
  • утолщенный вариант с горизонтальным расположением пустот имеет габариты, полностью аналогичные простому утолщенному – 25 на 12 на 8,8 см.

Техника безопасности

При выполнении работ по возведению наружных и внутренних несущих стен и перегородок необходимо строгое соблюдение требований мер безопасности труда, изложенных в СНиП 12-04-2002 (раздел 9) и СНиП 12-03-2001 Безопасность труда в строительстве. Часть 1. Общие требования.

Подъем строительных материалов и изделий на этаж, перемещение их на рабочие места должны осуществляться с применением грузозахватных средств и средств пакетирования, исключающих их падение и повреждение .

Рабочие, принимающие груз на рабочих местах каменщиков, должны быть обучены и иметь удостоверение стропальщика. Между рабочими и машинистом башенного крана должна быть налажена устойчивая радиотелефонная связь.

До установки столярных изделий все оконные и дверные проемы в возводимых наружных стенах должны быть ограждены или закрыты предохранительными щитами (решетками).

Запрещается при ведении кладки вставать на нее ногами, или облокачиваться. Применяемые настилы должны быть только инвентарного изготовления. Использовать в качестве средств подмащивания поддоны, ящики, контейнера, а также другие, не предназначенные для этих целей предметы, запрещается .

Зазор между возводимой стеной (перегородкой) и рабочим настилом не должен превышать 50 мм. Настилы рабочих подмостей должны регулярно (не менее 2-х раз в смену) очищаться от мусора. Над рабочими входами в секцию должны быть установлены защитные навесы размером в плане не менее 2 х 2 м. Используемые навесные подмости должны быть только инвентарного исполнения и подвергаться периодическому освидетельствованию.

На участках кладки наружных стен, должны быть установлены наружные инвентарные защитные козырьки в виде настила на кронштейнах. Кронштейны навешиваются на стальные крюки- хомуты, прикрепленные к возводимой стене по ходу ее кладки. Первый ряд защитных козырьков устанавливается на отметке 3.300, и сохраняется до полного окончания работ по возведению наружных стен. Второй ряд защитных козырьков устанавливается на наружных стенах и переставляется по ходу кладки через каждые 6 м. Допускается применять настил второго ряда из сетчатых материалов с ячейкой не более 50 х 50 мм.

Весь строительный мусор, образующийся при производстве работ должен собираться в специальный контейнер (мусоросборник) и по мере его накопления удаляться башенным краном с этажа для вывоза за пределы строительной площадки. Удаление строительного и бытового мусора путем сбрасывания его вниз через оконные или дверные проемы или с балконных плит запрещается.

Контроль качества работ по кирпичной кладке

— приемку предшествующих кирпичной кладке раннее выполненных монтажных работ

— контроль качества применяемых для кладки и монтируемых перемычек строительных материалов и изделий

— контроль производственных операций, связанных с производством каменных работ и укладки перемычек над проемами

— приемочный контроль выполненных каменных работ с оформлением актов освидетельствования скрытых работ.

Приемку ранее выполненных работ, предшествующих возведению наружных и внутренних несущих стен и перегородок, производить в соответствии с требованиями раздела 2 пп.2.111…2.113 СНиП 3.03.01-87 и рабочих чертежей проекта.

Контроль производственных операций осуществлять по схеме операционного контроля качества каменных работ и работ по монтажу перемычек над оконными и дверными проемами стен и перегородок.

Минимальные максимальные пределы

Современные технологии позволяют реализовать практически любые конструктивные решения. Так, при помощи монолитного плитного перекрытия можно уверенно закрывать пролет 6х6 м. Дополнительные точки опоры при этом не понадобятся. Подобная задача уверенно решается:

  • плитой, опирающейся на 4 стороны (толщиной 10 см);
  • нижней сеткой 10 мм;
  • верхней сеткой 6 мм.

В большинстве жилых зданий, построенных из кирпича, торцевая часть пустотной плиты должна заходить на стену на 9 см. Наибольший показатель составляет 12 см. Максимально точную информацию можно получить путем специальных расчетов. При выкладке сборной плиты с пустотами на панельную стену минимальный предел 5 см, а максимальный — 9 см.

При использовании ребристой плиты все наименьшие и наибольшие параметры сохраняются те же самые, что и для пустотных изделий. В обоих случаях исходят из однопролетной балочной схемы. Отдельного внимания заслуживают параметры опирания плит для деревянного дома. Стены в таком случае должны иметь толщину не менее 250 мм. Наименьшее значение опирания составляет 1 см; наибольшее, по разным данным — 16, 22 или 25 см.
