Каркасные дома и описание типов конструкций

Как собрать щитовой дом самостоятельно

Готовые панели из щитов имеют одно преимущество – они поставляются уже собранными. Это значит, что каркас здания не нужно утеплять и обшивать, так как это уже сделано на заводе. Остается подготовить правильный фундамент для строительства, а он может быть самым простым.

СИП-панели собирают, делая коробку дома, а снаружи обшивают их ОСП-плитами, содержащими пароизоляционный слой, ветрозащиту, элементы технологии вентилируемого фасада, а также утеплитель. Если фундамент будущего здания готов, можно приступать непосредственно к возведению каркаса.

Подготовка пола

Установив фундамент, сверху него укладывают слой гидроизоляции. Это специальная пленка, поверх которой уже можно устанавливать лаги пола. Для лаг рекомендуется использовать брусья с сечением 40х50 мм или чуть больше. Следят за тем, чтобы между лагами был одинаковый шаг – 50 см.
Сверху этих брусьев начинают устанавливать либо черновой, либо готовый деревянный пол.

Сборка стен

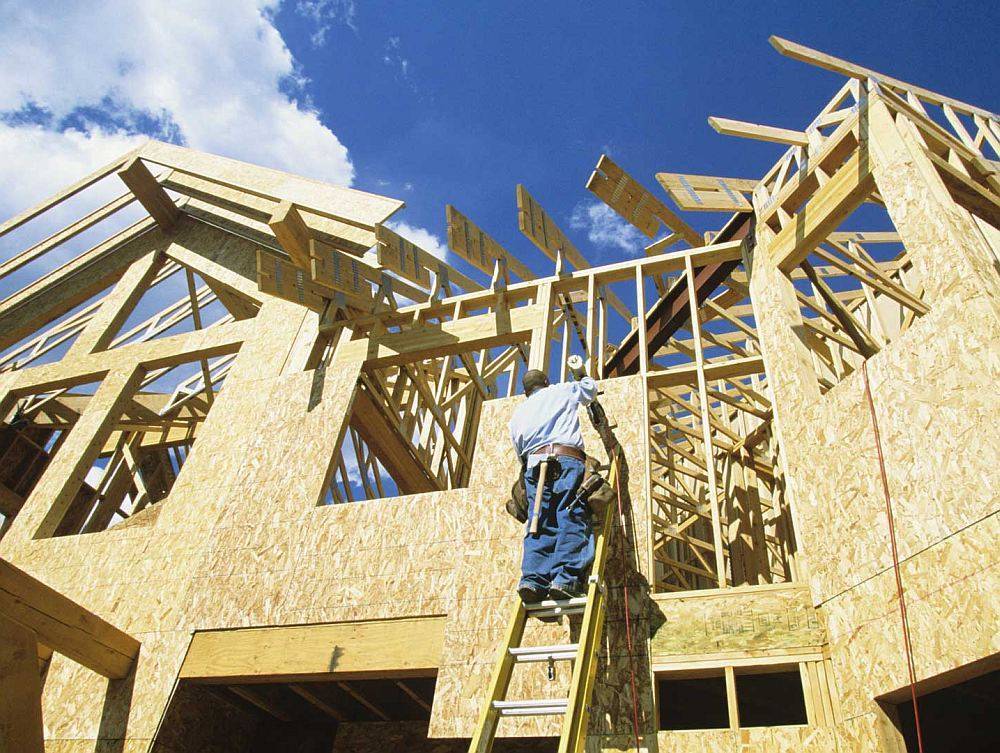

Собирая любой каркасный дом, стены начинают возводить с угла здания. Сначала устанавливают вертикально нижний брус, затем к нему закрепляют постепенно остальные элементы конструкции

Устанавливая панель, важно придерживать ее специальной доской длиной 3 м

Подсоединяя к первой панели остальные, закрепляют их между собой при помощи специальных оцинкованных уголков. Сборка конструкции чем-то напоминает игру в конструктор «Лего», поскольку все элементы соединяются четко в паз.

Соединив весь каркас, обрабатывают стыки герметиком, чтобы они были надежно закрыты. В качестве последнего подойдет силиконовый наполнитель или простая монтажная пена. Но перед этим этапом проверяют, насколько ровно и вертикально установлены все панели для стен.

Монтаж кровли

Когда каркас всех стен установлен, сверху его сшивают специальным брусом верхней обвязки. После этого можно устанавливать крышу. Стропила делают из обычного бруса сечением 120х50 мм или 100х200 мм.

Кроют крышу обычно при помощи металлочерепицы. Шифер считается не самым надежным кровельным материалом, а глиняная черепица очень тяжелая и создает дополнительную нагрузку на фундамент. В качестве альтернативны также можно использовать битумную черепицу, но ее гораздо дольше устанавливать, да и стоит она, как правило, дороже.

Реальность и перспективы

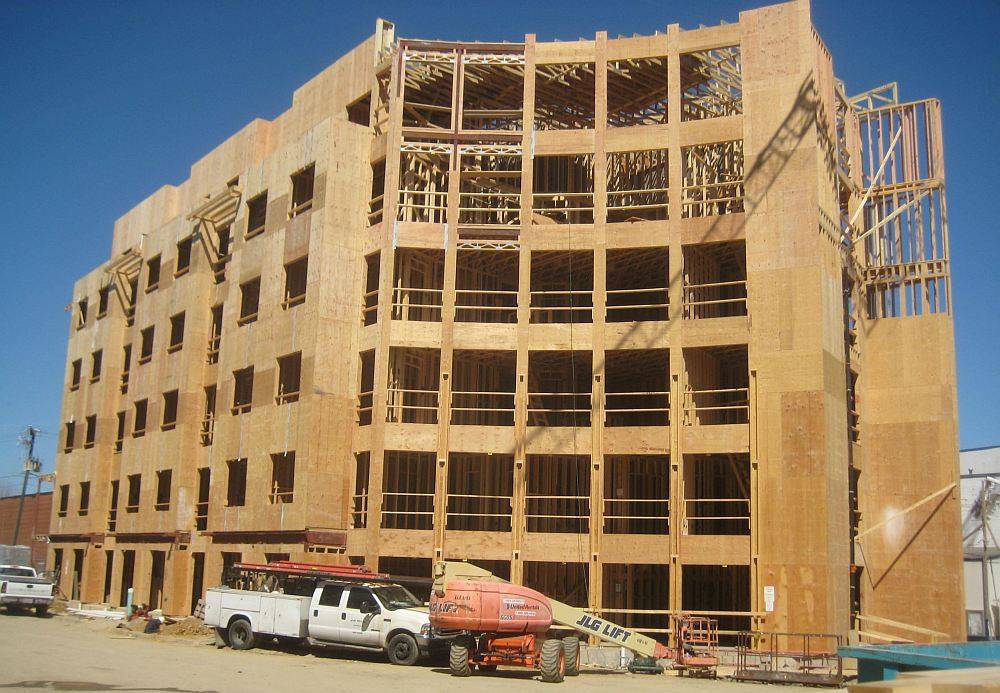

Устаревшее законодательство мешает развитию многоэтажного каркасного домостроения в России. По законам РФ строительство домов из дерева, высота которых превышает пять метров, а площадь 500 кв. м, запрещено. Такие же ограничения существуют и в некоторых странах Европы.

Что мешает развитию деревянного домостроения

К примеру, в Финляндии нельзя строить деревянные здания выше трех этажей. В Австрии запрещено строительство деревянных строений выше шести этажей. Однако специалисты в этой сфере не теряют надежду, что в России в скором времени этот вопрос решится.

Многие компании сегодня уже интересуются, как строить многоэтажные дома из дерева, но на этом часто вопрос заканчивается. Ассоциация деревянного строительства может оказать поддержку таким стараниям, но для этого нужно обращаться за помощью с уже готовым проектом на руках.

Глава Карелии отмечал, что регион может стать пилотной площадкой для начала массового деревянного домостроения. Имеется ввиду строительство большого комплекса многоэтажных домов. Много компаний сегодня занимаются лесозаготовкой и переработкой леса на территории Карелии. Однако к решительным действиям по строительству пока так и не перешли.

Екатерина Фурман отмечает, что работа по подготовке к строительству жилого комплекса на данный момент ведется. Однако для полноценного строительства необходимо преодолеть определенные трудности, в том числе и экономического характера. Поэтому сложно сказать, когда именно начнутся строительные работы.

Успешные проекты

Пока в РФ только размышляют над перспективой домостроения с применением деревянных материалов, архитекторы стран мира поражают достижениями в этой сфере. Один из примеров – разработка японского архитектора Шигеру Бана. Он смог построить семиэтажное здание издательства Tamedia, площадь которого составляет 1000 кв. м. Несущая конструкция – система из деревянных столбов. Детали склеены, а потом обработаны на фрезерном станке с точностью до миллиметра.

Архитектор из Канады создал проект дома в 30-этажей под названием Tall Wood. В этом строении учтены все недостатки построенных до этого деревянных высоток. Для сборки основной конструкции небоскреба будут использовать специальные ламинированные балки из дерева, склеенные и спрессованные под давлением. При этом сам архитектор считает, что это далеко не предел, а из дерева можно строить и более высокие здания.

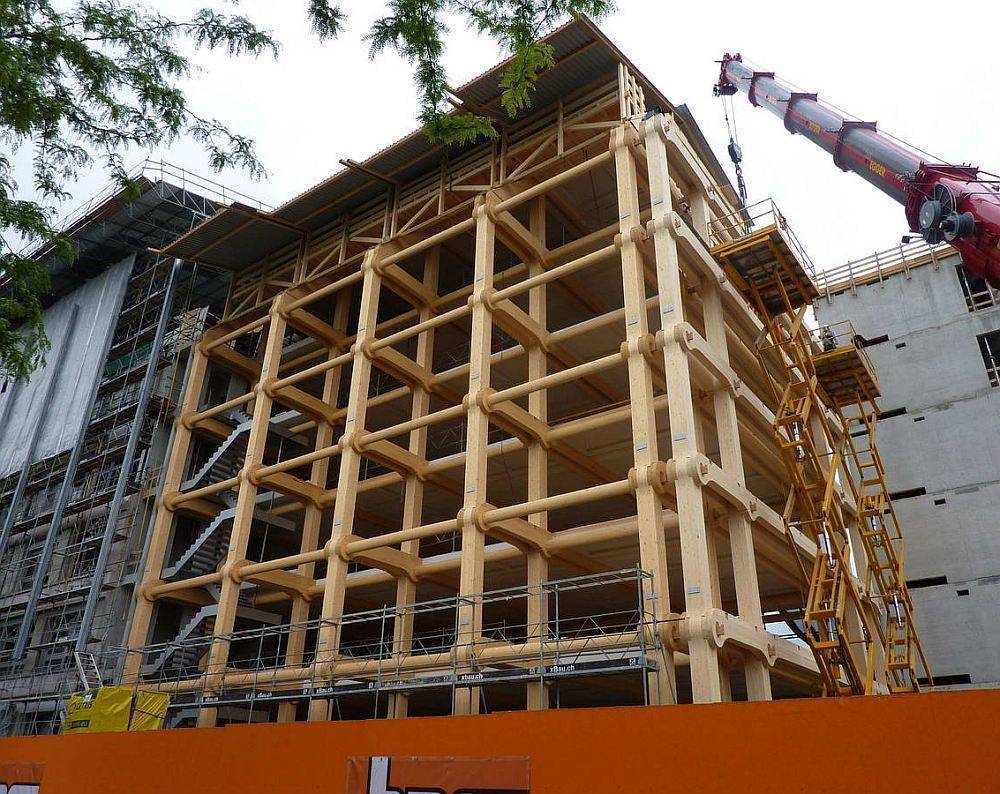

Самые известные деревянные высотки в мире

На сегодняшний день лидирующие позиции в списке многоэтажных каркасных домов занимают Forté Building в австралийском городе Доклендс и Stadthaus в Лондоне.

  • Forté Building представляет собой жилой дом гостиничного типа в 10 этажей, построенный из деревянных панелей CLT.
  • Stadthaus – здание в 9 этажей, лестницы, пол и несущие стены которого выполнены из древесины.

Есть новости, что к 2023 году специалисты из скандинавской компании CF Moller Architects планируют построить в Стокгольме небоскреб высотой в 34 этажа. В то же время их коллеги из Чикаго уже планируют строительство башни из дерева, высота которой будет составлять 42 этажа. Эта башня задумывается как офисное здание. Целые кварталы из древесины будут возведены на территории Швеции, Италии и Финляндии.

По утверждению отечественных экспертов передовые технологии строительства многоэтажных домов из дерева используются и в нашей стране. Более того, все самые новые и эффективные материалы уже давно производятся на территории России. Эксперты опасаются только того, что население не примет такие эксперименты и новые проекты не получат поддержки.

Екатерина Фурман утверждает, что на сегодняшний день в Росси вопрос о строительстве многоэтажных каркасных домов из дерева не стоит. И вряд ли эта ситуация изменится в ближайшее десятилетие. Начинать такие проекты стоит со строительства многоквартирных домов. И первые шаги в этом направлении уже делаются.

Какими бывают конструктивные схемы зданий

Сооружение может включать в себя несущие элементы. Речь в этом случае идет о бескаркасных зданиях.

Существует и другой вид сооружений. В них все нагрузки распределяются на систему колонн (стоек). Эти сооружения – каркасные здания – включают в себя также горизонтальные элементы. К ним, в частности, следует относить ригели, прогоны.

Существуют полные и неполные каркасные здания. Конструктивная схема в первом случае предполагает наличие вертикальных элементов и по периметру внешних стен, и внутри сооружения. Во втором случае в строении присутствуют несущие наружные стены и внутренний остов. Его колонны заменяют основные стены внутри.

Такие конструктивные схемы зданий используют при отсутствии существенных динамических нагрузок. Остовы с поперечными и продольными — наружными и внутренними — несущими стенами представлены в виде коробок, в которых пространственная жесткость обеспечивается перекрытиями и вертикальными элементами. Они формируют устойчивые вертикальные и горизонтальные таких остовов зависит от того, насколько надежна связь между перекрытиями и стенами, их прочности.

Каркасные дома: плюсы и минусы

Каркасные дома, как и любые другие, имеют свои особенности, технологию возведения, достоинства и недостатки. Покупатель имеет возможность ознакомиться с их качествами и выбрать подходящий вариант.

  • Низкая стоимость. Технология возведения каркасных домов требует незначительных финансовых вложений. С этим связывают их большую популярность во всем мире.
  • Быстрое строительство. Без учета подготовительных работ (фундамента и отделки) строительная бригада, состоящая из 5 человек, способна возвести дом за 1 месяц в теплое время года.
  • Минимальные затраты на удержание. Каркасный дом не требует постоянного обслуживания.
  • Хорошая звукоизоляция. Использование специальных материалов, например эковаты, позволяет достичь высоких показателей звукоизоляции, которыми не обладают неподготовленные каркасные дома. Плюсы использования звукопоглощающих материалов ясны для любого человека.
  • Отсутствие усадки. После возведения каркасного дома можно сразу приступать к его отделке и заселению в ближайшее время. К примеру, бревенчатые сразу после их постройки заселять нельзя, так как нужно дождаться их окончательной усадки. Процесс может занять от 6 до 10 месяцев.
  • Низкая теплопроводность ограждающих конструкций. Она дает возможность удержать больше тепла зимой и сохранить прохладу в жаркое время года.
  • Экологичность. Дерево – экологически чистый материал, не представляющий угрозы здоровью человека.

Облегченный фундамент. Технология дает возможность использовать облегченные фундаменты. Это позволяет сэкономить на деньгах и времени.
Доступность и простота внутренней отделки. В отличие от бетонных или кирпичных зданий, где стены с внутренней стороны нужно в обязательном порядке штукатурить, в каркасных домах достаточно зашпаклевать стыки и места вкручивания саморезов. После этого можно приступать к наклеиванию обоев, так как стены ровные по определению (при условии, что соблюдалась технология их возведения).
Сейсмическая устойчивость. Каркасные дома для постоянного проживания широко используют в такой стране, как Япония. Это связано с тем, что они способны выдержать нагрузку до 9 баллов по шкале Рихтера, а для этой страны свойственны частые землетрясения.
Большое число циклов замораживания/размораживания

К примеру, если каркасный дом служит дачей, то его достаточно прогревать только по приезду и не поддерживать температуру в свое отсутствие.
Возможность строительства в любое время года – важное достоинство, которым обладают каркасные дома. Строительство осуществляется при условии, что температура окружающей среды не ниже -15 градусов.
Отсутствие щелей

Ровные стены практически не имеют щелей и неплотностей. Если таковые имеются, то их заполняют утеплителем. К тому же использование гидро- и ветроизоляционных мембран препятствует проникновению воздушных масс в стены.
Возможность ремонтировать каркасные дома своими руками быстро и при минимальных затратах. Дом можно демонтировать, транспортировать в новое место и вновь собирать. Это осуществимо лишь при условии, если такая возможность была заранее предусмотрена на этапе проектирования жилья.
Оптимальный микроклимат. Использование в качестве строительного материала дерева позволяет дому сохранять его свойства, создавать тем самым особый микроклимат. Другими словами, стены такого жилья «дышат». А это еще одно немаловажное достоинство, которым обладают каркасные дома.

  • Гулкость конструкции. Это недостаток характерен для всех деревянных стен и перекрытий.
  • Нужна соответствующая квалификация строителей. В технологической части каркасные дома сложные, и для их возведения требуется соответствующий инструмент и квалифицированные мастера.
  • Пожароопасность. Проблема решается при помощи специальных составов, которыми пропитывают древесину.

Проекты каркасных коттеджей и цены на них

Проект будущего каркасного дома можно как выбрать из множества уже готовых вариантов, так и заказать в индивидуальном порядке в компании, которая будет осуществлять строительство. В любом случае доступен выбор комплектации, способа утепления, внешней и внутренней отделки.


Проект каркасного домаИсточник angaraleshoz.ru

Правильно подобранный (разработанный) проект будущего каркасного дома гарантирует максимальный комфорт, надежность и безопасность. Важный фактор – максимальная адаптация под каркасную технологию с учетом особенностей производства.

Приведем в пример проекты каркасных домов для круглогодичного проживания:

  • Компактный эконом-вариант. Преимущества – простая планировка, экономичный бюджет, наличие всех необходимых помещений для постоянного проживания в тепле и уюте. Стоимость проекта начинается от 750 тыс. рублей.
  • Дачный дом. Главные преимущества – изготовление из прочного, экологически чистого профилированного бруса, минимальная стоимость, презентабельный внешний вид. Стоимость начинается от 900 тыс. рублей.


Проект дачного каркасного домикаИсточник makebestphoto.ru

  • Одноэтажный коттедж. Такие проекты отличаются функциональной планировкой, а иногда и наличием гаража, расположенного с фронтальной стороны фасада. Подобные постройки обычно обходятся сравнительно недорого – стоимость под ключ начинается от 1 млн. рублей.
  • Коттедж с мансардой. Имеет небольшие размеры, очень компактный, оснащен полезным жилым помещением на чердаке с наклонным потолком. Стоимость проекта начинается от 1,2 млн. рублей.
  • Двухэтажный дом. Данные конструкции имеют большую кубатуру, объемный каркас и большое количество комнат. Стоимость проектов строительства под ключ начинается от 2,2 млн. рублей.

Как итог, проекты каркасных домов под ключ можно условно разделить на следующие группы по стоимости:

  • эконом (от 900000 рублей);
  • стандарт (от 1350000 рублей);
  • премиум (от 2000000 рублей).

Эти цены далеко не окончательные, так как определяются не только конструкцией и комплектацией, но и выбранными материалами для утепления стен (например, маркой выбранного утеплителя).


Проект каркасного дома с пристройкойИсточник belarch.ru

Есть и другая категория коттеджей, которые оснащены функциональными пристройками, например, террасой или верандой из бруса – такие конструкции гармонично связывают дизайн дома с окружающим ландшафтом.

Веранда или терраса может быть как пристроенной, так и встроенной частью коттеджа

Главное при выборе подобных проектов особое внимание уделить следующим вопросам:

  • учету дополнительной нагрузки на стены;
  • выбору подходящего фундамента;
  • утеплению пристроек, которое исключит потерю тепла через их стены.

Для постройки террасы используют древесину с минимальной усадкой, поэтому срок ее монтажа ненамного увеличит общее время, выделенное на строительство.

О платформенной технологии

Этот подход позволяет не ограничиваться производством отдельных элементов скелета здания, а обеспечивать крупноузловую сборку. Например, в законченном виде на стройплощадку может подаваться участок стены или готовая конструкция целиком, с установленными в заводских условиях при помощи шаблонов и кондукторов стойками, подкосами, обвязкой и прочими элементами каркаса, даже с обшивкой по внутренней или наружной стороне листовым материалом.

Очевидно, что в таком виде, платформенная технология фахверкового дома начинает напоминать сборно — щитовое строительство. Можно считать этот тип зданий вариантом или ответвлением каркасного домостроения, что в принципе верно. Но полноценный остов, даже созданный с использованием крупноузловой сборки, всё-таки значительно отличается в лучшую сторону от панельного деревянного набора, так как сборочные единицы подчиняются логике выстраивания каркаса, а не подгоняются под возможности панелей.

В платформенном типе дома несущая стена имеет три основных элемента:

  • нижняя обвязка, являющаяся опорной частью конструкции;
  • стойки стен;
  • верхняя обвязка, предназначенная для передачи нагрузки от вышестоящих конструкций на стойки и фундамент.

Пошаговая инструкция строительства каркасного дома

  • ШАГ 1 подготовка участка и разметка дома
  • ШАГ 2 заложение фундамента
  • ШАГ 3 устройство пола
  • ШАГ 4 устройство стен
  • ШАГ 5 монтаж крыши
  • ШАГ 6 утепление

ШАГ 1 Подготовка участка и разметка дома

  • очищаем участок, где будет находиться дом от растительности
  • выравниваем по горизонту
  • делаем разметку фундамента
  • проверяем равенство диагоналей
  • натягиваем шнур между колышками

ШАГ 2 Заложение фундамента

Для строительства каркасного дома обычно используют следующие виды фундаментов:

  • свайно-винтовой фундамент
  • мелкозаглубленный ленточный фундамент
  • плитный фундамент

Свайно-винтовой фундамент

  • самый простой и дешевый вариант
  • любые виды грунта
  • легкий и удобный монтаж в любое время года
  • простота наращивания
  • несложный ремонт
  • не тянет влагу из грунта

Мелкозаглубленный ленточный фундамент

  • можно использовать только на хорошей почве
  • требователен к соблюдению технологии заложения, приготовлению раствора
  • требует дальнейшего обслуживания (отмостка, отвод воды и прочее)

Плитный фундамент

  • очень дорого
  • требует хорошей гидроизоляции
  • при заглублении возможно скопление талых вод с участка

Вывод: выбираем свайно-винтовой фундамент

Фундамент каркасного дома своими руками фото

Фундамент каркасного дома своими руками фото

Устройство пола

При строительстве каркасного дома можно использовать следующие виды пола:

  • бетонный (используется очень редко)
  • деревянный

ШАГ 3 Устройство деревянного пола

  • обвязка фундамента из бруса 150х150 или 150х200 (брус к фундаменту крепится с помощью болтов или шпилек)
  • каркас пола в доме — установка лаг поверх обвязки (брус размером 100х200мм или 100х150мм)
  • гидроизоляция (монтируется с напуском, согласно инструкции к материалу) и утепление пола (укладывается плотно, без щелей)

ШАГ 4 Устройство стен каркасного дома

Все доски и брусья крепятся гвоздями. Недопустимо использование саморезов, поскольку каркасный дом будет постоянно двигаться и жёсткое крепление может переломиться

весь каркас собирается из доски размером 50х150мм или 50х200мм

стены собираем на уже готовом полу каркасного дома (важно учитывать толщину доски при расчетах)

верхняя и нижняя доска стены раскладывается на полу, стойки пробиваются гвоздями 120-150мм

Установка и окончательная сборка всех стен

  • используйте шнур, натягивая его от одного угла к другому
  • выставите одну стену каркасного дома, закрепите её к полу, далее по очереди поднимайте и выставляйте все остальные стены и скрепите их между собой гвоздями или шпильками

Стены перед оттделкой в каркасном доме фото

Теперь необходимо сделать верхнюю обвязку и усиление конструкции

  • прибейте доску по периметру гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см
  • обшиваем стены — делаем усиление конструкции с помощью фанеры или OSB-плиты

OSB-плиты для каркасного дома фото

Окно в каркасном доме перед оттделкой фото

Окно в каркасном доме фото

Устанавливаем внутренние перегородки каркасного дома

  • толщина перегородок может быть меньше, чем у наружных стен
  • утеплитель нужен для звукоизоляции
  • гидроизоляция и пароизоляция не потребуются

ШАГ 5 Монтаж крыши каркасного дома

Крыша у каркасных домов не имеет существенных отличий от крыш другого вида.

Дополнительный материал вы найдёте в статье Как построить крышу своими руками

Крыша над крыльцом в каркасном доме фото

ШАГ 6 Утепление каркасного дома

  • снаружи (поверх OSB или фанеры) натягивается гидроизолирующая мембрана
  • потолок утепляем с чердака, сначала набивая пароизоляционную пленку на потолочные балки снизу
  • после укладки утеплителя, поверх него набиваем пароизоляционную пленку
  • поверх пленки набиваем обшивку (доску или рейки, листы OSB)
  • поверх обшивки делается чистовая отделка

Утеплитель для каркасного дома фото

Потолок перед оттделкой в каркасном доме фото

Потолок перед оттделкой в каркасном доме фото
