Каркасное помещение над гаражом: пошаговый процесс строительства и монтажа

Сборка каркаса

Сборка каркаса под гараж начинается с обустройства вертикальных опор. При этом опоры могут бетонироваться в плиту фундамента в процессе заливки, или могут быть прикреплены к бетонному основанию на анкерные соединения, вместе с нижней обвязкой. Наиболее качественный и надёжный вариант – бетонирование стоек с заглублением в фундаментную плиту и грунт. Его используют для строительства на открытых местах с большой ветровой нагрузкой. Он требует сооружения ямы для каждой опоры и её отдельное цементирование.

Стойки в грунте с бетонированием.

Более простой и доступный вариант – использование нижних лаг и крепёжных элементов. В этом способе вертикальная опора не заглубляется в грунт, а крепится с помощью металлического уголка к бетонному полу или деревянной балке, которая выполняет роль нижней обвязки. Такую балку предварительно крепят к плите фундамента, и после – устанавливают на неё опоры каркаса.

Поверх вертикальных несущих опор кладут верхние горизонтальные лаги. На них – сооружают перекрытия под крышу. Сама крыша сооружается из кровельных листов, которые укладывают поверх лаг перекрытия (элементов кровельного каркаса). Нижний ряд кровли укладывается с небольшим свешиванием.

Его край должен выходить за периметр строения на 50-60 см. Такой свес крыши предупреждает излишнее намокание стен и этим обеспечивает их сухость, долговечность и отсутствие влаги, плесени в гараже. Минимальный размер карниза, до полуметра, гарантирует защиту стен от слива сточной дождевой воды.

На заметку Сборка каркаса с помощью резьбовых элементов обеспечивает возможность демонтажа гаража и его переустановки на другом месте. Каркасный гараж при необходимости может быть разобран, если крепления будут выполнены с помощью болтов, шурупов. Сборка на болты и шурупы обеспечивает возможность демонтажа стен, крыши и каркаса гаражного строения.

Подробнее о соединении опор каркасного гаража – на видео.

https://youtube.com/watch?v=Qhg3rqC1C_w

Инструменты и материалы

Для возведения гаража из дерева, то есть с несущим каркасом из этого материала, понадобятся, соответственно, брус – сплошной или клееный из досок, а также некоторое количество плит ОСБ для обшивки. Дальнейшие действия зависят от конструкции гаража, типа кровли, габаритов.

Из инструментов обязательно будут нужны:

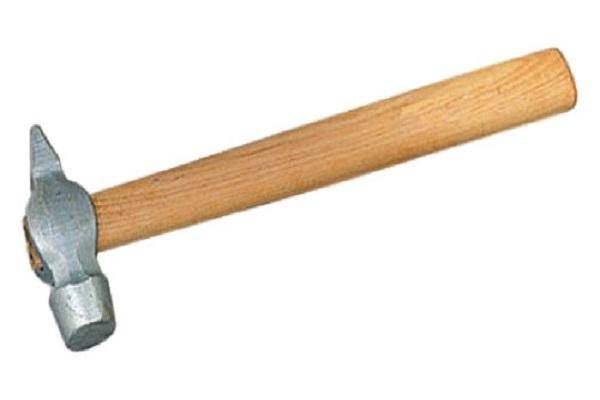

  1. Молоток.
  2. Уровень.
  3. Отвес.
  4. Рулетка.
  5. Электро- или аккумуляторная дрель.
  6. Угловая шлифмашина с насадкой для резки дерева (опционально).

Конкретные действия сборщиков зависят от степени подготовленности к монтажу – древесина уже размечена, порезана на детали (стойки, балки, подкосы) или все придется делать «с нуля». В первом случае время на возведение здания значительно сокращается.

Уход за каркасным гаражом из дерева в процессе эксплуатации

Правильная эксплуатация каркасного гаража – залог его долговечности. Поскольку строение деревянное, для него губительна повышенная влажность воздуха. С внешней стороны здание обшивают облицовочными материалами, защищающими стены и крышу от осадков. Внутри помещения необходима качественная вентиляция, естественная или приточно-вытяжная.

Уход за строением состоит из нескольких регулярно повторяемых действий:

  • осмотр фундамента и его своевременный ремонт;
  • осмотр отделочных покрытий стен и кровли, устранение обнаруженных недостатков;
  • поддержание чистоты и сухости внутри помещения;
  • устройство дренажа, отводящего грунтовые и поверхностные воды от фундамента.

Для того чтобы построить каркасный гараж из дерева, необходимо правильно выбрать материалы и тип фундамента, изучить инструкции по выполнению каждого этапа монтажных работ. Собственноручно возведённое строение – гордость владельца. Соблюдение требований технологии гарантирует надёжность и долговечность гаража.

В чем преимущества каркасных гаражей

По каркасной технологии возводят не только хозяйственные постройки, но и жилые дома. Их часто называют финскими домиками – по названию страны, из которой к нам пришел этот метод строительства. При использовании качественных материалов и соблюдении всех строительных норм, они получаются очень теплыми и долговечными.

К гаражу предъявляются не такие жесткие требования, поэтому строить их намного проще. Но это не единственный плюс подобных строений, есть и другие:

Всю работу от начала и до конца можно выполнить без привлечения строительной техники, и даже без помощников – целиком своими руками.

Помощь пригодится в любом деле, но в этом случае можно обойтись и без неё

  • При этом сэкономить можно не только на наемной рабочей силе, но и на материалах, при этом не теряя в качестве и практичности строения. А также на транспортных расходах.
  • Времени на возведение каркасного гаража уходит намного меньше, чем на капитальную постройку, причем строить его можно в любое время года.

Каркасные конструкции можно возводить и летом, и зимой

  • Конструкция получается легкой, что позволяет не делать под неё мощный фундамент.
  • Можно выбрать основной материал для строительства – металл или дерево. А для наружной отделки подходят любые навесные фасады от деревянной вагонки до сайдинга.

Это интересно: Парник «бабочка» — конструктивные особенности изготовления

Рисуем сами

Самые распространенные размеры:

  • 5х6 метров
  • 4,5х6 метров
  • 6х6 метров

Для гаража на две машины увеличиваем ширину гаража в 2 раза. В любом случае она не должна быть меньше 8 метров.

Габариты гаража

Высота должна быть не менее 2 метров до потолка. Подсобное помещение, если вы планируете его сделать, может быть от 2 м2 до 6 м2 и более.

Если вы определились с проектом, узнайте, как происходит само строительство каркасных построек, здесь.

О дешевом и качественном фундаменте под каркасный гараж на основе бетона читайте тут.

Об использовании металло профиля при возведении читайте в статье.

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

  1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
  2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
  3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
  4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
  5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
  6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

  1. В местах установки свай нужно вырыть неглубокие ямки.
  2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
  3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
  4. Полости внутри свай залить бетоном.
  5. Устанавливают оголовья, к которым крепится ростверк.

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

  1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.
  2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.

  3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

  4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

  1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
  2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
  3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
  4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

  • металлопрофиля;
  • листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

  • штукатурка;
  • покраска;
  • облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Какими недостатками обладают

Но какими бы замечательными ни были каркасные гаражи, стоит признать, что у них все-таки имеются недостатки. К примеру, древесина, а именно из этого материала возводят каркасные гаражи, имеет очень низкий уровень влагостойкости. Если она будет подвергаться воздействию сырости, то в скором времени начнет гнить и быстро разрушится. Поэтому для защиты материала от внешнего воздействия его необходимо обработать специальными антисептиками и покрыть краской. Вместо краски можно также использовать лак – он тоже станет хорошей защитой от негативного влияния влаги.

Ну, со стенами все понятно, а как быть с нижними опорами, если они тоже изготовлены из древесины? Ведь они будут находиться в постоянной сырости! В этом случае понадобятся специальные средства для обработки, применяющиеся для пропитки свай и других элементов, которые затем будут контактировать с водой и открытым грунтом. В целом, чтобы обработать все деревянные элементы гаража, может понадобиться несколько дней. А вот при использовании в качестве каркасных элементов уголка и профильной трубы процесс обработки займет всего один день.

Еще один недостаток – это пожароопасность. Древесные материалы отличаются тем, что легко воспламеняются даже после того, как их обрабатывают антипиренами, то есть добавками, задача которых заключается в том, чтобы снизить уровень горючести материала. очень часто этот нюанс является решающим, когда приходит понимание, что внутри постройки будет стоять машина и вещества, которые легко воспламеняются.

Также следует учитывать, что стены каркасного гаража не отличаются особой прочностью. Другими словами, на них не выйдет навесить массивную полку, заставив ее потом разными вещами. Придется крепить полку к внутренней опоре, а найти ее будет крайне сложно. Поэтому придется использовать для хранения стеллажи.

Подтверждение прав в ГСК

ГСК – это гаражно-строительный кооператив, т.е. организация, созданная физическими лицами добровольно, и предназначенная для обеспечения необходимых условий для хранения транспортных средств, эксплуатации и управления гаражными помещениями.

Если владелец гаражного помещения, входящего в кооператив, желает воссоздать над ним дополнительный этаж в 2021 году, то ему необходимо подтвердить права на недвижимое имущество. Для этого, прежде всего, надо оформить право собственности на помещение, выплатив паевой взнос. Владелец кооператива в таком случае предоставит соответствующую справку.

Справка о том, что гараж в ГСК является собственностью владельца

Для получения документов, подтверждающих права на владение гаражным помещением, гражданину необходимо:

  1. Получить справку, подтверждающую полную выплату паевого взноса кооперативу.
  2. Получить справку о передаче земельного пая иным лицам, входящим в кооператив. Для этого требуется проведение собрание, в ходе которого все члены ГСК официально выразят своё согласие. В случае общего положительного решения, глава ГСК письменным образом подтвердит передачу администрацией земли кооперативу.
  3. Посетить БТИ (Бюро технической инвентаризации) с целью документального оформления гаражного помещения в соответствии со всеми строительными и санитарными нормами.
  4. Обратиться в Регистрационную палату для регистрации.

Выполнив указанный алгоритм действий, гражданин сможет получить сертификат, подтверждающий право собственности на недвижимое имущество.

Строим гараж из металла

Этот тип каркаса для гаража строится из профильной трубы, размерами 40х40 и 40х20. Первый профиль укладывается на основание, крепление происходит с использованием анкерных болтов. Между собой трубы свариваются. После чего происходит монтаж всей конструкции. На элементы скелета «крепим» обшивку. В нашем случае ею служат металлические листы. При желании – профилированные. Наиболее удобными для обшивки стен считают листы из металлопрофиля марки С10, размерами 2000 х 5 мм. Листы накладываются внахлест и крепятся сварочным аппаратом. Сначала точечно, а после окончания обшивки – полностью. Альтернативным вариантом могут выступать саморезы. Выбирайте сами.

Металлический каркас

К положительным свойствам металлического профиля можно отнести его негорючесть, прочность, быстроту монтажа. К «минусам» — необходимость использования сварки.

Варианты размещения дома с гаражом с общей стеной

Если вы определённо решили строить дом с гаражом под одной крышей. Перед тем, как окончательно выбрать проект, следует сперва определиться, как именно обе части вашей постройки будут расположены.

Ваше решение зависит от характера участка и от личных предпочтений. Главным образом решается, как располагать гараж, так как с домом все значительно проще. Местонахождение помещения для содержания в нём автомобиля осуществляется, как правило, одним из перечисленных ниже вариантов.

Стильный и современный загородный дом с мансардой и большим гаражом

Гараж подземного типа

В этом случае первоначально возводится цокольный этаж либо большой по площади и глубокий подвал, в котором должен быть заезд и удобные большие ворота.

Строительство гаража из бруса. Как построить гараж из бруса своими руками: этапы работы (видео)

Строительство гаража из бруса обусловливается далеко не всегда желанием сэкономить или сделать работу побыстрее, но еще качеством и экологичностью.

Схема гаража в разрезе.

При правильном монтаже получившееся изделие будет служить несколько десятилетий, поэтому к работе следует подходить основательно.

Подготовительные этапы работы

  1. Рулетка.
  2. Кирпич.
  3. Лопаты.
  4. Раствор цемента.

Перед тем как построить гараж из бруса своими руками, нужно подготовить для этого основание. В самом начале работы потребуется максимально выровнять площадку земли, для чего хватит обычной пары лопат — совковой и штыковой.

Чертеж гаража.

Выравнивать под уровень не потребуется, так как фундамент будет обыкновенный столбчатый. Масса на него будет давить не самая большая, поэтому особые укрепления не нужны, но следует внимательнейшим образом отнестись к нескольким факторам, это пучинистость грунтов, глубина промерзания, местные подвижки верхних грунтов и наличие подземных вод. Если имеет место хоть один из перечисленных факторов, то основание нужно защитить.

Чаще всего фундамент под гаражи не заливается, а выкладывается кирпичом или средними блоками. Причина в цене и возможности произвести всю работу самостоятельно без помощи тяжелой техники, а также увеличенная скорость. Глубина залегания каждого столба — 1,5-2 м, а его сечение — 0,4х0,4 м без учета расширения у основания, которое делается лишь в случае подготовки гаража к грузовому транспорту.

Суммарно подготовительные работы занимают 3-4 дня и столько же на полное затвердевание, а за это время нужно успеть подготовить дерево. Если все же используется монолитное основание, то на полное затвердевание следует отвести 20 дней, но и результат будет не в пример надежнее.

Изготовление пола

  1. Брус 100х100 и 100х200.
  2. Доска обрезная 15х100.
  3. Пила по дереву.
  4. Рулетка.
  5. Молоток с гвоздями.
  6. Скобы.
  7. Гвозди оцинкованные.
  8. Рубероид и газовая горелка.

Непосредственное строительство гаража своими руками начинается с подготовки пола. Поэтапно возведение из бруса своими руками выглядит следующим образом:

Схема гаража-пристройки.

  1. Изготовление ростверка из бруса 100х200. При изготовлении делается связка таким образом, чтобы были задействованы все столбы фундамента, причем между всеми параллельными прокладываются дополнительные брусья. Связь с фундаментом поддерживается посредством анкерных болтов и скоб, которые фиксируются сбоку. В итоге получается идеальное качество.
  2. Поверх ростверка укладывается плотная гидроизоляция (рубероид или толь), затем параллельно в упор укладываются доски. Для фиксации используется по 2 гвоздя на каждом пересечении. Сами же доски не должны прерываться и сращиваться по ходу работы.
  3. Перпендикулярно доскам укладываются брусья 100х100 с шагом 1 м. Фиксируются они на своих местах при помощи стальных скоб.
  4. Между брусьями укладывается утеплитель. Желательно использовать керамзит или ППУ, т.к. они продержатся максимально долго, выполнят свои функции, а цена приемлемая. При использовании керамзита нужно дать ему 3 дня полежать в таком положении, после чего продолжать работу.
  5. Пол закрывается доской 15х100, выкладываемой перпендикулярно брусьям. Этой же доской закрываются боковые пространства от посторонних глаз.
  6. В связи с тем, что гараж даже в самых благоприятных климатических условиях отличается временами повышенной влажностью, нужно выстелить еще один слой гидроизоляции и тщательнейший образом его зафиксировать газовой горелкой (при работе нужно быть осторожным, чтобы не поджечь дерево).

Мансарда над гаражом или коробчатая надстройка?

В России принято считать, что мансарда дешевле, чем коробчатая надстройка. Строители-практики спорят с этим фактом, так как современные материалы для утепления мансарды стоят достаточно дорого. Иногда хорошая мансарда, в которой стропила выполнены из качественного дерева, выйдет дороже четырехугольной коробки с наплавляемой кровлей.

Чем же стоит руководствоваться, выбирая надстройку?

  1. Эстетикой. Мансарда будет смотреться гармоничнее.
  2. Функционалом. Мансардный этаж над гаражом подойдет как место для хранения различных вещей, инструментов. А полноценная коробчатая конструкция станет отдельной комнатой. Помещение можно использовать под мастерскую или комнату для выращивания рассады.

Мансарда: пошаговая инструкция

Как возвести мансардный второй этаж на гараже поэтапно? Вам необходимо будет закупить следующие материалы:

  • настил кровли;
  • обрешетку, которая будет держать крышу;
  • брус для стропильной конструкции и для мауэрлата (он представляет собой опоры для стропил),
  • диагональные скосы и опоры;
  • несколько рулонов изоляционного материала.

Затем проводятся следующие работы:

  1. Проводится монтаж мауэрлата по всему периметру гаража. Обычно используется брус 100 на 100 мм.
  2. На саморезы и металлические уголки крепится каркас будущей кровли. Балки устанавливаются между стойками с промежутками в 2 метра.
  3. Закрепляем конструкцию с помощью перемычки, которая проходит поверх стойки.
  4. Закрепляем нижние стропила: просверливаем паз в основании бруса для прикрепления к мауэрлату и срезаем верхнюю часть балки по наклонному углу.
  5. На стропила прибивается обрешетка из досок или фанеры.
  6. На нее с помощью скоб крепится гидроизоляционный слой, укладывается пароизоляция и гидроизоляционный слой.
  7. Устанавливается кровельный настил и окна (если предусмотрены проектом).

Выбор фундамента для деревянного гаража

Начать необходимо с разметки. Чтобы соорудить каркасную конструкцию, подойдет любой фундамент, так как строение не очень массивное и сильно давить на основание не будет. Но немаловажную роль будет играть и вес машины, а также дополнительное оборудование гаражного помещения. Стоит рассмотреть вопрос о возведении ленточного, плитного, свайного или столбчатого типов фундаментов. Угловые точки определяются для любого типа основания, а вот принцип монтажа у всех разный.


Плитный фундамент под гараж с подвалом

Для разметки понадобится обноски и шнуры. Сначала определяется одна угловая точка, к ней устанавливаются обноски разметочные, которые имеют вид колышек или досок-перекладин. Таких перекладин должно быть восемь штук: на каждый угол – две доски. Если предполагается устанавливать столбчатый фундамент, количество досок может возрасти.


Разметка под ленточный фундамент

После все колышки соединяются шнурами. Это будут будущие стены сооружения. Если основание ленточного типа – то шнуры натягиваются параллельно – это и будет ширина ленты. Стоит иметь в виду, что углы должны быть четко прямыми. Можно использовать правило «египетского треугольника». При монтаже столбчатого фундамента дополнительно намечаются места установки опор.

Столбчатый фундамент


Столбчатый фундамент под гараж

Он достаточно прост в монтаже, поэтому сделать его можно без посторонних людей. Такое основание, в основном, выбирают тогда, когда предполагается стелить в гараже пол из досок. Считается, что столбчатый фундамент – хороший вариант для гаражного строения. Для возведения такого типа основания могут понадобиться различные материалы: блоки бетонные, кирпич, железобетон.

Ленточный фундамент

Каркасная конструкция будет на нем чувствовать себя устойчиво. Однако его установка требует немало усилий: установить опалубку, произвести армирование. Это занимает определенное время, так как бетон должен полностью застыть.


Ленточный фундамент под гараж

Но этот вариант, в то же время, и более приемлемый, по сравнению с предыдущим. У такого типа основания есть свои плюсы: возможность обустройства смотровой ямы. Пол может быть дощатым, а также бетонным.

Если было принято решение делать деревянный настил, то необходимо внутри ленточного основания соорудить дополнительные опоры: кирпичные или бетонные столбы, деревянные брусья, предварительно обработанные при помощи битумной мастики. Брусья вкапываются в размеченные места.


Опоры под деревянный пол

Плитный фундамент


Плитный фундамент под гараж

Достаточно сложный вариант основания. Для его возведения необходимо предпринять следующие шаги:

  1. Выкапывается котлован с необходимыми параметрами, глубиной от 20см до 30 см. Это пространство для будущей песчаной подушки.
  2. Котлован засыпается песком и плотно утрамбовывается. Затем песок поливается водой и утрамбовывается. Поверхность должна стать настолько утрамбованной, чтобы на ней не смогла отпечататься нога человека.
  3. Если есть необходимость, сразу же монтируются системы канализации и водопровода.
  4. Чтобы песчаная подушка не деформировалась в процессе проведения дальнейших работ, сверху она заливается 10-сантиметровым слоем цемента.
  5. Возводится опалубка.
  6. Как только стяжка застыла, ее сверху накрывают гидроизоляционным материалом. Это может быть пленка из плотного полиэтилена.
  7. Делается двухуровневый арматурный каркас.
  8. Происходит заливка бетона и оставляется до полного застывания.

При строительстве гаража можно использовать основание малозаглубленного плитного типа. Он немного дороже, но автоматически возводится половое покрытие, которое долговечно и надежно.

Способы обшивки гаража

Перед обшивкой стен рекомендуется сделать обрешетку из брусьев 40х40 мм. Они облегчат процесс обшивки и сделают конструкцию более надежной. Что касается материала, то современный рынок предлагает широкий выбор подходящих вариантов.

Монтаж осуществляется внахлест вертикальными волнами. Профнастил практичный и долговечный материал. Также подходят стекломагниевые листы, вагонка, прошедшая специальную обработку и другие материалы. Лучше всего сделать выбор в пользу материалов, устойчивых к воздействию влаги и другим повреждениям. Для внутренней обшивки применяются ДСП или вагонка.
