Самостоятельная кладка каминов

Обустройство фундамента

  • Дно котлована глубиной, равной фундаменту дома, утрамбовать;
  • Уложить на дно и утрамбовать песок слоем не менее 0,1 м;
  • Бутовым камнем засыпать котлован до уровня почвы, заполняя промежутки раствором извести с глиной либо цементной смесью;
  • Сверху бетон выровнять, а по окончании застывания покрыть двумя слоями рубероида;
  • Смонтировать опалубку из дерева до пола помещения. Габариты фундамента во все стороны должны превышать размеры камина на 5 см;
  • Сделать сетку из стальной арматуры диаметром от 1,2 до 1,5 см и установить ее, используя деревянные бруски, на высоте 50 мм от гидроизоляции;
  • Бетонный раствор (цемент марки М400 – 1 ч., щебень — 5 ч., песок – 3 ч.) засыпать в опалубку и при помощи уровня создать горизонтальную поверхность;
  • В течение 7 суток бетон затвердеет, после чего снять опалубку и покрыть фундамент битумной мастикой. Выждать еще 3 недели, а затем накрыть фундамент 2 слоями рубероидной гидроизоляции.

Оптимальные размеры камина

При определении оптимальных размеров конструкции, нужно учитывать показатели площади, а также объема комнаты, которая в дальнейшем будет обогреваться возводимым агрегатом. Конкретно в этом примере строится камин с отверстием топочной камеры, имеющим площадь порядка 0,3 м2. Вы же можете менять предложенные размеры в соответствии с условиями вашей ситуации.

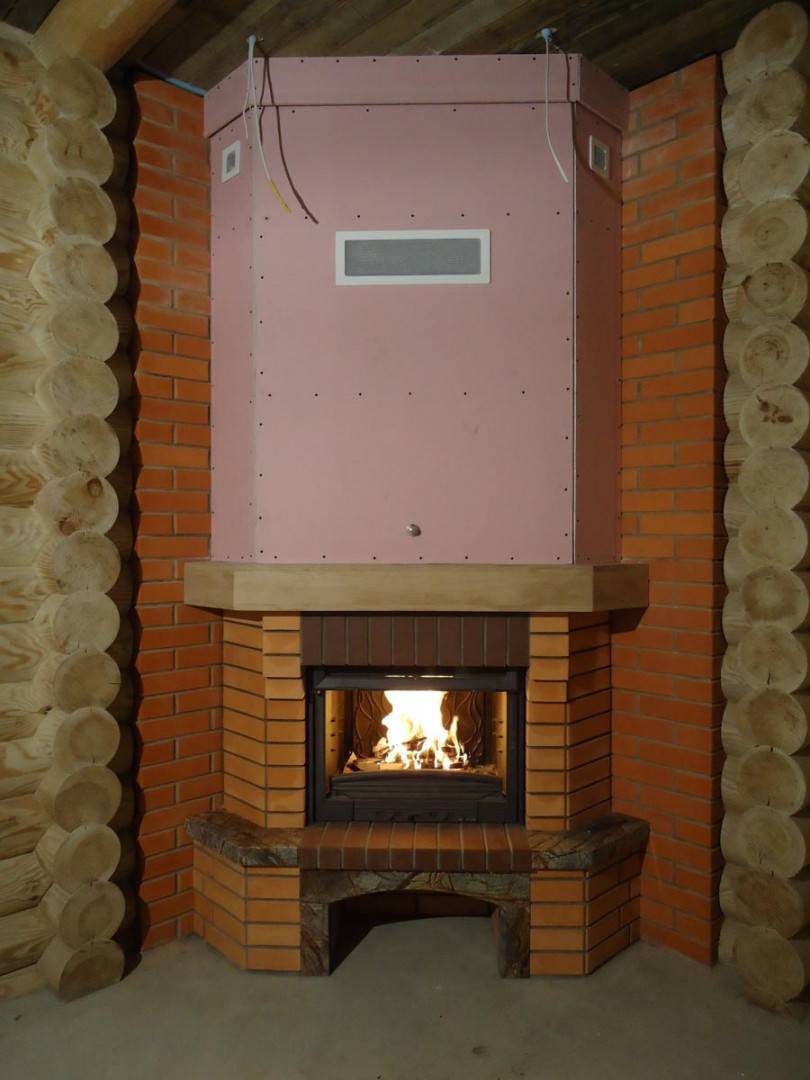

Как построить угловой камин

Определите оптимальные габариты портала топливника. В случае с рассматриваемой конструкцией порталом называется топочное отверстие. Его главными параметрами являются показатели ширины и высоты.

Придерживайтесь стандартного соотношения, в соответствии с которым ширина должна относиться к высоте как 3:2. В этом примере ширина портала будет равна 560 мм, а высота составит – 400 мм.

Высоту портала камина и глубину топливного отделения выдерживайте как 2:1, также допустимо соотношение 3:2.

Такие размеры являются наиболее оптимальными. Если топливник будет иметь более значительную глубину, теплоотдача агрегата существенно уменьшится. В случае же уменьшения габаритов топливника будет появляться задымление.

Угловой камин размеры

В рассматриваемой ситуации топливник должен иметь глубину в пределах 240-300 мм.

После определения оптимальных размеров топочного отделения углового камина, переходите к расчету подходящих габаритов отверстия для дымоотводящей трубы. Габариты этого отверстия подбирайте с учетом габаритов отверстия топочной камеры. Размер отверстия для дымохода должен быть примерно в 10-15 раз меньше площади отверстия топочного отделения.

Оптимальным размером прямоугольной дымовой трубы является показатель в 140х140 мм. Если сечение дымовой трубы будет круглым, делайте отверстие диаметром 100-120 мм. Оптимальная высота дымовой трубы – 350-400 см. Этот показатель может увеличиваться в зависимости от высоты кровельного конька.

В целях улучшения теплопередающих характеристик агрегата, задняя стенка его топливника выкладывается с уклоном вперед. Этот уклон следует начинать создавать примерно с третьей части высоты топливника.

Конструкция включает в свой состав дымосборник. Он обустраивается над топочной камерой. Между упомянутыми элементами выпускается т. н. карниз, также известный под названием перевал. Этот элемент предотвратит выброс сажи, искр и пр.

Если ваш камин выкладывается из резного кирпича, контролируйте, чтобы все его габариты в точности соответствовали модулю стандартной кладки. Типичные размеры рассматриваемого строительного материала составляют 25х12х6,5 см. Кладочный шов выдерживайте на уровне порядка 5 мм.

В соответствии с сечением конструкции на уровне топочного отделения будут определяться прочие габариты возводимой конструкции. Выполните их расчет и составьте чертеж-порядовку, по которому будет выполняться кирпичная кладка.

Также создание порядовки и выполнение необходимых расчетов можно поручить профессионалу. При желании вся необходимая проектная документация с легкостью находится в открытых источниках. Делайте так, как вам удобнее.

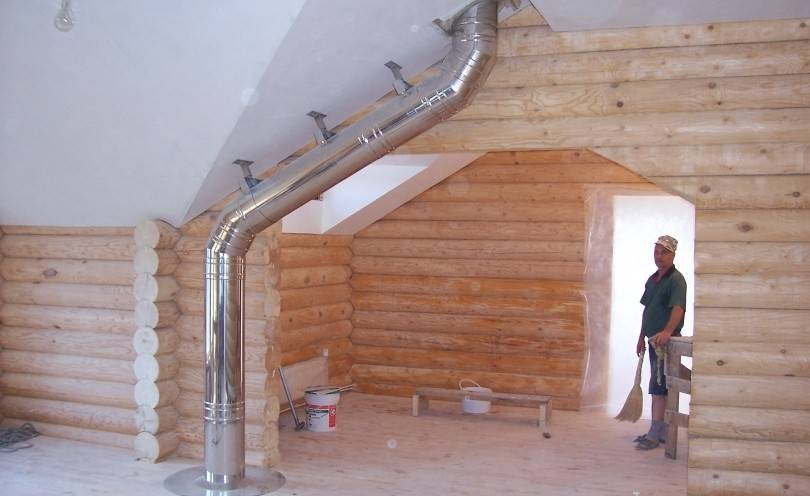

Технология строительства дымохода

Кладку дымохода позволяется производить на тот же раствор, конструкция в принципе требует тех же огнеупорных свойств. Единственное, участок, размещающийся над кровлей предпочтительней «садить» на цемент. Еще на момент укладки рекомендуется внутренние стенки затирать и выравнивать, чтобы не было завихрений и обратной тяги, да и забиваться канал будет намного реже. Также не забывайте, что обязательно нужно между кладкой камина и дымохода, установить заслонку.

Есть некоторые нюансы в строительстве в местах прохода, помните, что если не предусматриваете теплоизоляции, то обязательно нужно делать «расшивку», чтобы отделить горячий воздух от воспламеняемых материалов. Но, лучше, конечно, проделать надежную изоляцию, используйте классическую вату и «оцинковку». Сделайте специальный фартук, который закроет щели между кирпичом и покрытием крыши

Не прогадайте с размерами, важно чтобы дымоход отвечал классическим нормам и имел надежную и правильную работу

В заключение сегодняшней статьи, хотелось бы сказать, что очень важно уделять внимание каждой мелочи, которая в итоге может стать непоправимым источником неприятностей, для всей отопительной системы

Получение разрешения

Немного о том, заказывать установку камина в фирме или делать своими руками. Дело тут не только в технической стороне вопроса. Обычно сложности возникают задолго до этого — еще при оформлении документов. Очень не любят пожарники давать разрешения на камины. А разрешения необходимы при установке камина в любом жилом помещении. Сложность в том, что нет законодательной базы, которая прописывала бы правила установки. По печам подобный документ есть, а по каминам — нет. Зато есть в СНиП 2.04.05-91 (об устройстве отопительно-варочных печей) фраза о том, что в любом жилом помещении запрещено устройство отопительных приборов с открытой топкой. С этой точки зрения повезло, если делать камин планируете на даче, расположенной в дачном поселке — она не считается жилым помещением.

Как это часто бывает, есть другой документ (МГСН 3.01-96), который в Москве разрешает установку каминов на последних этажах, если владелец один. Так что в столице, есть шанс получить разрешение, пусть и не у всех.

Есть лазейка и у жильцов старых кирпичных сталинок и хрущевок, в которых кроме вентканалов, в каждой квартире есть еще и дымоходы. Под эту же категорию попадают дома современной постройки, в которые тоже есть дымовые каналы. Во всех этих зданиях разрешается ставить отопительное оборудование на пламени. Вообще, подразумевается печь, но этот факт нигде не прописывается.

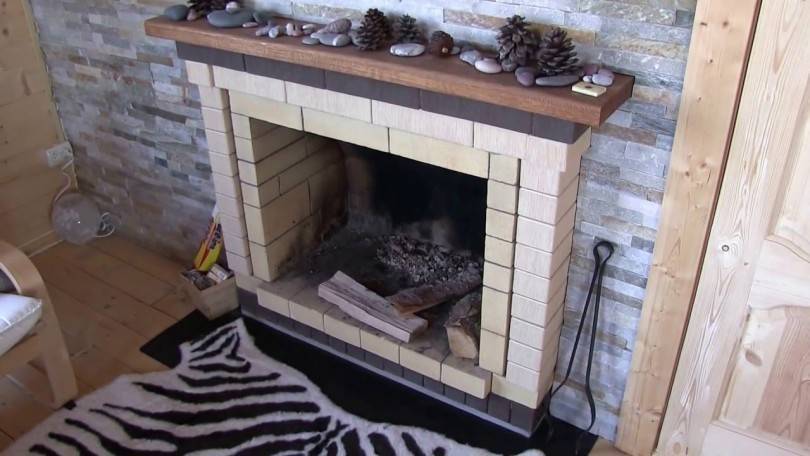

Один из возможных вариантов оформления камина в современном стиле

«Протолкнуть» разрешение можно, оформив бумаги а сложную перепланировку с переносом отопительных приборов.Пример — перенос стен, простенков, объединение с балконом или лоджией. В бумагах не пишите про регистры или батареи центрального отопления. Именно в такой общей формулировке — отопительные приборы. В этот же документ вписываете, что собираетесь ставить отопительный прибор на пламени, прилагая проект, сделанный в проектной организации. В данном случае самодельные бумаги не проходят. Есть шанс. Но вообще, владельцев домов и квартир гонять будут долго и упорно. И не пытайтесь спорить, иначе разрешение не получите никогда. Переделывайте все, что они требуют. По-другому никак. Немного проще придется владельцам домов. Логика понятна — если возникнут проблемы, гореть будете сами. С обладателями квартир разговаривают жестко, но разрешение можно-таки получить.

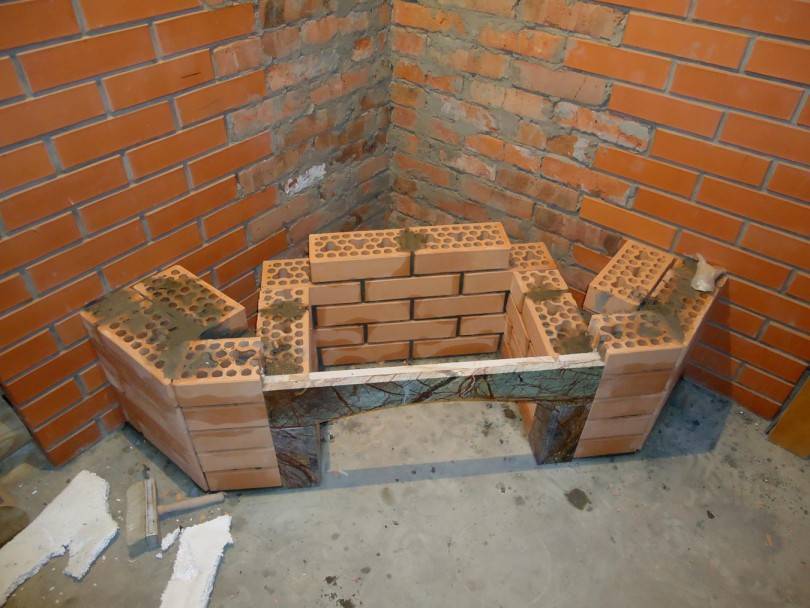

Вариант кирпичного камина в углу

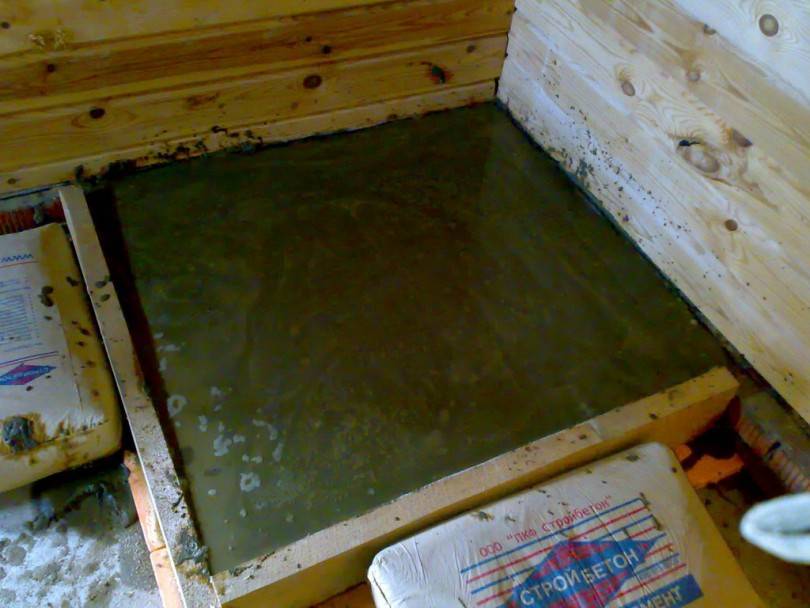

Железобетонная плита в качестве фундамента

Для изготовления бетонного основания, такого как на фото, для камина потребуется:

  • песок;
  • щебень;
  • портландцемент;
  • гидроизоляционные материалы;
  • щиты для опалубки;
  • арматура для армирования

Последовательность выполнения работы выглядит следующим образом:

  1. Роют котлован, в который укладывают арматурную сетку с размером ячеек 10-15 сантиметров.
  2. Котлован заполняют раствором, для изготовления которого берут 1 часть цемента и 4 части гравия. Заливку желательно разделить на 2 этапа. На то, чтобы бетон застыл, потребуется около двух суток.
  3. Чтобы в жаркое время избежать пагубного воздействия лучей солнца, бетон прикрывают рубероидом.
  4. Для улучшения качественных показателей бетона после демонтажа опалубки его поверхность смачивают водой. Листы опалубки снимают в летний период через 5-7 дней, а в зимнее время через 10-14 дней.
  5. Если готовое бетонное основание имеет дефекты, производят специальные гидроизоляционные мероприятия. Для такой работы пользуются особыми составами, компоненты которых зависят от показателя количества грунтовых вод. Если они полностью отсутствуют в почве, гидроизоляцию делают с использованием песка и цемента в соотношении 1:1 или 2:1.
  6. В завершение работы котлован засыпают почвой непучинистого типа.

Как выполнять порядовку из кирпича

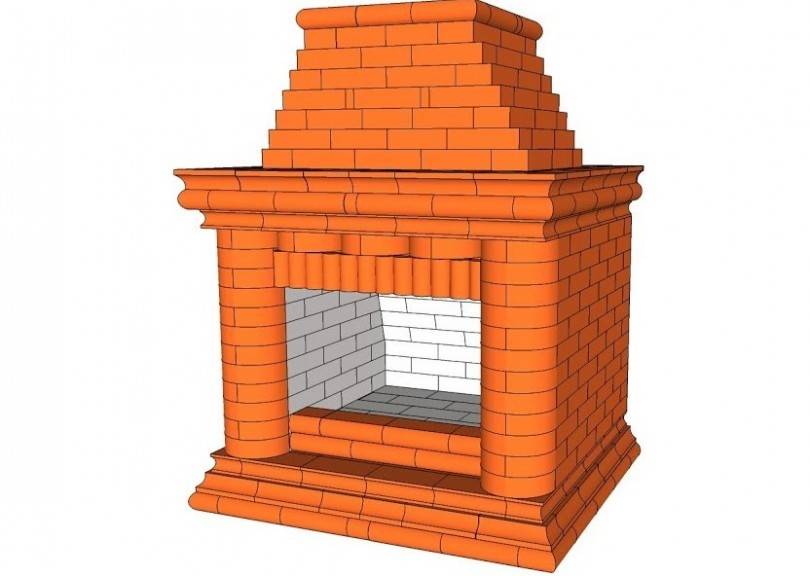

Устройство камина из кирпича хорошо видно на схеме-порядовке. Отступать от неё нельзя, так как это может привести к ухудшению эксплуатационных свойств очага.

Все швы во время работы следует тщательно заполнять раствором, иначе камин начнёт дымить, так как тяга нарушится.

Этапы работ:

Первые два ряда английского камина кладут красным полнотелым кирпичом. Площадь поверхности — 1м 140 см на 1 м 270 см. Эти два ряда делают с перевязкой, предварительно проконтролировав уровнем фундамент. Если неровности небольшие, то толщиной шва это легко отрегулировать

Очень важно начальную ступень сделать идеально ровной, малейший скос будет выдавать ошибку, увеличивая наклон с каждым новым рядом.
На заметку. Кладка основания производится с помощью цементно-песчаной смеси в пропорции 1:2, можно и 1:3.
Следующие по схеме 3 и 4 ряды

Топочное дно в 4 ряду нужно сделать из огнеупорного кирпича с помощью огнестойкой смеси. Глину и песок смешивают в такой пропорции, чтобы смесь не слетала с кельмы при кладке, и не очень прилипала.
Далее идёт кладка стенок. Внутренние выполняют огнеупорным кирпичом на глиняной смеси, внешние — керамическим, с помощью цементно-песчаного раствора. При необходимости, к глине и песку и добавляют от 10 до 20 процентов цемента.
Для хорошей теплоотдачи кирпичи заднего угла топочной камеры срезают по диагонали.
Завершающая стадия кладки топки — 12 ряд. Поверх кладки необходимо установить стальные уголок и полосу. Задняя стенка топочной части в 12 ряду выполняется тычковой кладкой. Кирпич обрезают под углом таким образом, чтобы в итоге вышел купол.
С 13 по 16 ряд идёт формирование каминного свода и специального уступа, который препятствует возврату продуктов сгорания в помещение. 15 ряд сужает дымоходный канал, тем самым усиливая тягу. Затем канал вновь расширяют, и в него встраивают прочистную дверку для удаления сажи. Внутри дымоходный канал выкладывают шамотным кирпичом, снаружи — красным керамическим. Портал для камина из кирпича не должен превышать в высоту размер глубины очага более чем в два раза.
Важно. Выполняя кладку дымохода, нужно тщательно затирать внутренние швы рукой и вытирать от раствора влажной ветошью. Если этого не делать, на шероховатости в дальнейшем будет притягиваться сажа.
17-20 ряды — завершающий этап кладки камина. Затем идёт труба, высотой примерно до 26 ряда. Просвет нужно сузить до одного кирпича и перекрыть заслонкой на уровне 25 ряда.

После окончания строительных работ нужно выждать 3-5 суток, не растапливая камин.

Первая топка должна быть щадящей. Следует добиться равномерного прогрева всей поверхности камина и плавного склеивания глиняного раствора. В будущем этот шаг предотвратит хрупкость швов, длительность службы сооружения продлится.

После того, как будет сделана первая топка, можно приступить к отделке. Желательно соблюдать умеренность, так как главное украшение такого очага — это огонь. Поэтому достаточно будет красивой вазы, либо дополнить камин коваными принадлежностями и красивой корзиной для дров.

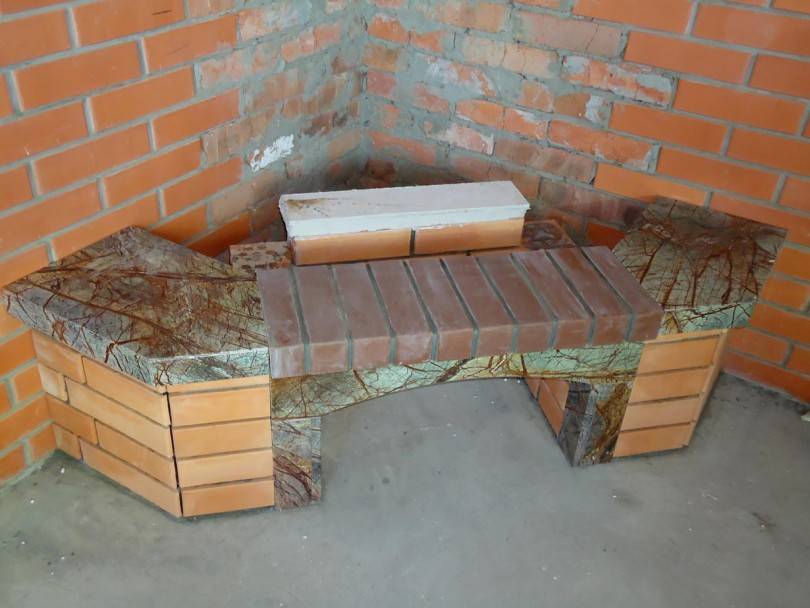

Основание камина

Основание – это элемент камина, находящийся под топочной камерой. Данный элемент может реализовываться по-разному – размеры и форма основания подбираются индивидуально в зависимости от того, каким в итоге должен выйти камин. Расположение основания напрямую влияет на высоту расположения топки.

Топочная камера, установленная близко к полу, имеет серьезное преимущество в виде увеличенной теплоотдачи. Разумеется, такая конструкция более выгодна, но ее далеко не всегда получается грамотно обустроить – например, в многоэтажных коттеджах низкое расположение топки не позволит установить зольник. Впрочем, эту проблему можно нивелировать, используя выдвижной вариант зольника – но тогда получается некоторое усложнение монтажа.

Подготовительные работы

Работа по обустройству углового камина начинается с возведения основания. Категорически запрещается связывать фундамент возводящейся конструкции с основанием главного здания – это приведет к очень неблагоприятным последствиям.

Для определения оптимальной ширины фундамента добавьте порядка 50 мм к значению ширины лицевого цокольного ряда. Длину определяйте в соответствии с размерами бокового ряда цоколя. В целом же габариты основания должны несколько превышать размеры будущего камина.

При выборе места для обустройства фундамента и непосредственно камина проконтролируйте, чтобы в дальнейшем дымоотводящая труба не проходила сквозь элементы стропильной системы крыши и балки.

Фундамент делается предельно просто – роется котлован нужных размеров, дно ямы укрывается гидроизоляцией, поверх насыпается слой смеси песка и щебенки, укладывается арматура и заливается раствор.

Строительство фундамента для камина

Строительство фундамента для камина

Дайте фундаменту набрать прочность и укройте его двойным слоем рубероида.

Пока фундамент будет застывать, займитесь подготовкой строительных материалов к предстоящему использованию. Так, глину нужно предварительно замочить в воде на пару дней. На такое же время замочите и кирпичи.

Схема кладки фундамента камина

Предварительно откалибруйте имеющиеся у вас кирпичи. Элементы с существенными отклонениями от упоминавшегося ранее размера применять для кладки нельзя.

Для приготовления раствора используйте стандартный и проверенный рецепт. Залейте сухой просеянный песок глиняной пульпой, а затем тщательно перемешайте полученную смесь. Необходимое количество воды определяйте индивидуально. Готовая смесь должна иметь консистенцию киселя.

Раствор для кладки камина

Проверьте готовый раствор. Для этого скатайте из него образец в виде «колбаски» примерно на 1,5 см в диаметре. Если образец не прилипает к вашим рукам, нормально держит заданную ему форму и не распадается – все отлично.

Также проверьте, как ведет себя приготовленный вами раствор непосредственно на кирпиче. Для этого уложите смесь на строительный элемент. Нужно, чтобы раствор не лип к кельме, не распадался на части и не растекался по кирпичу под своей массой.

Кладка камина своими руками

На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.

Подготовка связующего раствора

Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.

Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.

Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:

  • если масса рассыпалась — добавьте глины;
  • приобрела вид лепешки – увеличьте количество песка;
  • форма почти не изменилась – состав оптимален.

Выбор материала для камина

Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.

Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.

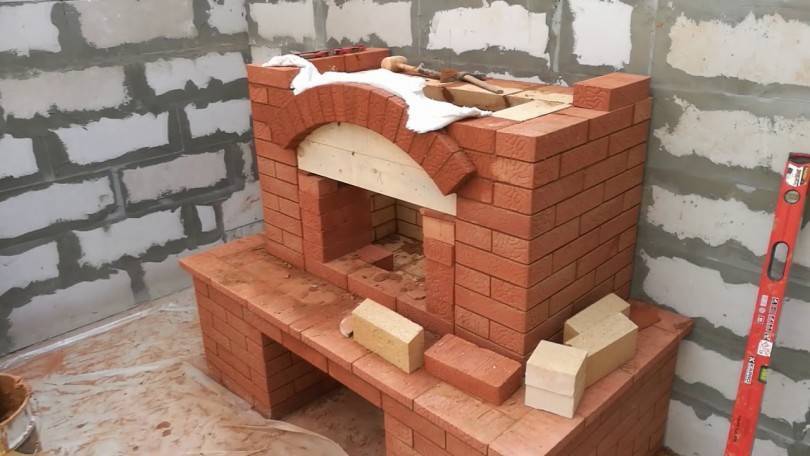

Процедура кладки

Кладка камина из кирпича определяется его назначением:

  • Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
  • Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
  • Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.

Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади — в полкирпича.

Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня

Далее выстраивается поддувало — полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.

При выполнении топливной камеры учтите следующее:

  1. Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
  2. Внутренность обложите огнеупорным кирпичом, как на фото.
  3. На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
  4. Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
  5. При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.

Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.
